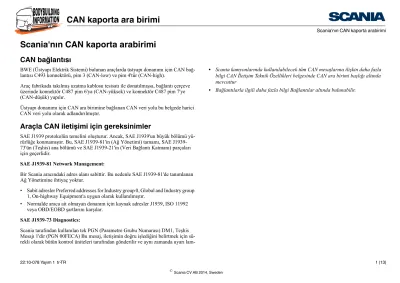

Scania'nın CAN kaporta arabirimi

CAN kaporta ara birimi

Scania'nın CAN kaporta arabirimi

CAN bağlantısı

BWE (Üstyapı Elektrik Sistemi) bulunan araçlarda üstyapı donanımı için CAN bağ- lantısı C493 konnektörü, pim 3 (CAN-low) ve pim 4'tür (CAN-high).

Araç fabrikada takılmış uzatma kablosu tesisatı ile donatılmışsa, bağlantı çerçeve üzerinde konnektör C487 pim 6'ya (CAN-yüksek) ve konnektör C487 pim 7'ye (CAN-düşük) yapılır.

Üstyapı donanımı için CAN ara birimine bağlanan CAN veri yolu bu belgede harici CAN veri yolu olarak adlandırılmıştır.

Araçla CAN iletişimi için gereksinimler

SAE J1939 protokolün temelini oluşturur. Ancak, SAE J1939'un büyük bölümü yü- rürlüğe konmamıştır. Bu, SAE J1939-81'in (Ağ Yönetimi) tamamı, SAE J1939- 73'ün (Teşhis) ana bölümü ve SAE J1939-21'in (Veri Bağlantı Katmanı) parçaları için geçerlidir.

SAE J1939-81 Network Management:

Bir Scania aracındaki adres alanı sabittir. Bu nedenle SAE J1939-81'de tanımlanan Ağ Yönetimine ihtiyaç yoktur.

• Sabit adresler Preferred addresses for Industry group 0, Global and Industry group 1, On-highway Equipment'a uygun olarak kullanılmıştır.

• Normalde araca ait olmayan donanım için kaynak adresler J1939, ISO 11992 veya OBD/EOBD şartlarını karşılar.

SAE J1939-73 Diagnostics:

Scania tarafından kullanılan tek PGN (Parametre Grubu Numarası) DM1, Teşhis Mesajı 1'dir (PGN 00FECA) Bu mesaj, iletişimin doğru işlediğini belirtmek için sü- rekli olarak bütün kontrol üniteleri tarafından gönderilir ve aynı zamanda uyarı lam-

• Scania kamyonlarında kullanılabilecek tüm CAN mesajlarına ilişkin daha fazla bilgi CAN İletişim Teknik Özellikleri belgesinde CAN ara birimi başlığı altında mevcuttur

• Bağlantılarla ilgili daha fazla bilgi Bağlantılar altında bulunabilir.

(2)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 2 (13)

balarının durumunu göndermek için kullanılır. SAE J1939-71'e uygun arıza kodları kullanılmaz.

SAE J1939-21 Data Link Layer:

SAE J1939-21 beş mesaj tipi belirler:

• Komutlar - Desteklenmiyor.

• Talepler - Desteklenmiyor.

• Yayın/Yanıt - Tüm mevcut bilgiler periyodik olarak gönderilir.

• Onay - Desteklenmiyor.

• Grup İşlevleri, İlişkili mesajlar ve Multipaket mesajları, TP.CM, TP.DT destek- lenmektedir.

Not:

Bölüm 5.2.1 SAE J1939-21'in Temmuz 1998 tarihl Revize Sürümüne göre, mesaj ta- nımlayıcılarındaki öncelik bitleri alıcılar tarafından filtrelenmeli ve dikkate alınma- malıdır.

(3)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 3 (13)

Yükleme yönergeleri

• CAN veri yoluna bağlı kontrol üniteleri, %100'e kadar CAN veri yolu yükünü önemli işlevsel sınırlamalar veya arızalar olmadan doğru mesajlarla kullanabil- melidirler.

• Normal şartlar altında CAN veri yolu yükü asla %80'i aşmamalıdır.

• Garantilenen erişim süresi nispeten uzun olduğundan ve hızlı kontrol döngüleri çok fazla bant genişliği gerektirdiğinden, Scania kontrol döngülerinin CAN üze- rinden kapatılmamasını önermektedir. Buna rağmen, CAN üzerinden kapalı kumanda döngülerinin olması yine de gerekiyorsa o zaman sadece şanzıman frekansının yarısını kullanarak gereken CAN mesajlarını tam olarak gönderme kapasitesine sahip olmalıdırlar.

ÖNEMLİ!

Üstyapıcı harici CAN veri yolunun doğru şekilde kullanılmasını sağlamaktan sorum- ludur.

(4)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 4 (13)

Konnektörler ve kablolar

• Scania, SAE J1939 ile uyumlu olarak konnektör kullanmaz.

• Scania koruyucusu veya kaplaması olmayan bükümlü (metre başına 40 kere bü- külmüş) çift kablo kullanır.

• Elektriksel özellikler (direnç, empedans, kapasitans, vs.) SAE J1939-15 Fiziksel Tabaka Hafifliğinde belirtilmiştir.

• Scania kabinin içindeki kablolar için 0,75 mm²'lik kesit alanı kullanır. Araç, şasi üzerinde fabrikada takılmış uzatma tesisatı ile donatılmışsa kesit alanı 1,5 mm²'dir.

• Kabinin dışındaki CAN soketleri (ve ECU pimleri) tercihen altın kaplamalı olma- lıdır.

• Scania, dış CAN veri yolu kabloları için aşağıdaki renkleri ve işaretleri önermek- tedir: CAN_H mavi, CAN_L beyaz olmalıdır. Yanlış anlamaların önüne geçmek adına aracın kullanım ömrü boyunca kablo renklerinin aynı kalması önemlidir.

CAN düşük CAN_L ve CAN yüksek de CAN_H olarak işaretlenmelidir.

ÖNEMLİ!

Diğer konnektörlere veya CAN veri yollarına bağlanmasına izin verilmez. Yanlış bir bağlantı aracın normal fonksiyonlarının olağandışı bir şekilde çalışmasına neden olabilir. Aracın durma riski vardır ve tekrar çalıştırılmalıdır.

(5)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 5 (13)

Kabloların uzunluğu kamyondaki C493 konnektörü ile diğer sonlandırma rezistörü- nün yer aldığı kontrol ünitesi arasında 30 m'yi (ana kablo) geçmemelidir.

Birden fazla kontrol ünitesi bağlanmışsa, ana kablo ve ana kumanda birimi arasında- ki kabloların uzunluğu 3 metreyi geçmemelidir. Kablolar, elektromanyetik karışımın önlenmesi için mümkün olduğunca kısa olmalıdırlar. Dış CAN ağındaki kontrol üni- tesi sayısı 9'u geçmemelidir. Topoloji esas olarak, her düğüm arasında en az 0,1 metre olan CAN veri yoluna bağlı düğümlere sahip bir veri yolu kablosudur. Resim harici CAN ağı topolojisi ilkesini göstermektedir.

C493 ECU X

ECU Z ECU Y C487

< 30 m

< 3 m

> 0,1 m LHD 6,0 m

RHD 8,5 m

b346394

(6)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 6 (13)

Dış CAN veri yolu topolojisi

Dış CAN veri yolu, aracın CAN ağına bağlantıyı sağlamaktadır. BWE Üstyapı elektrik sistemi aracın ağından dış CAN veri yoluna bilgi gönderir. Araçtaki üstyapı fonk- siyonlarını etkinleştirmek için, üstyapı kontrol ünitesine bilgi göndermek de mümkündür.

Üstyapı kontrol sisteminin çelişkili komutlar almamasını sağlamak üstyapı imalatçı- sının sorumluluğundadır. Örneğin, üstyapı kontrol ünitesi kornanın çalmasını sağla- yan bir komut verirse, diğer hiçbir kontrol ünitesi kornaya bununla çelişen bir komut vermemelidir.

Bu sorunu çözmenin bir yolu şemada gösterildiği gibi bir topoloji kullanmaktır.

Kontrol ünitesi X, komutlar üstyapı kontrol ünitesine gönderilmeden önce bilgileri toplar, karşılaştırır ve harmanlar.

External bus

C493 ECU X

Bodybuilder system ECU B

ECU A

ECU C

b346393

(7)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 7 (13)

Sonlandırma rezistörleri

CAN veriyolu kablosu (ana kablo) her bir uçta 120 Ohm'luk rezistör kullanılarak, SAE J1939-15 Fiziksel Tabaka Hafifliği bölümüne göre bağlanmalıdır. Ayrık bir sonlandırma rezistörü (2 rezistör ve 1 kapasitör) üstyapı kontrol ünitesine monte edil- miştir (resme bakınız).

Üstyapı kontrol ünitesinden en uzağa kurulmuş kontrol ünitesinde de bir sonlandırma rezistörü olmalıdır. Scania ayrık sonlandırma rezistörünü tavsiye etmektedir. Üstya- pı kontrol ünitesinden en uzağa kurulu olan kontrol ünitesi bir dahili sonlandırma re- zistörü ile donatılmamışsa, rezistör kontrol ünitesine mümkün olduğunca yakın bağlanmalıdır (resme bakınız).

C493

CAN-high CAN-high

CAN-low CAN-low

BCI ECU X

C487

4 C=100nF

GND

6

3 7

R=60ΩR=60Ω R=120Ω b346395

(8)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 8 (13)

İletişimin arıza onayı (zaman aşımı)

Kontak anahtarı kilitli veya radyo konumlarındaysa CAN iletişiminden kaçının. Ay- rıca harici CAN veri yoluna bağlı kontrol ünitelerini başlatırken CAN iletişiminden kaçının.

Normal çalıştırma sırasında, kontak anahtarı sürüş konumundayken, mesaj süresinin 5 katı kadar bir süre boyunca bir mesajın kayıp (zaman aşımına uğramış) olduğu onaylanmamalıdır. Daha uzun bir arıza onay süresine izin verilir.

Motorun çalışması sırasında, marş motoru dönerken, besleme voltajı aşırı düşük olabilir. Bu nedenle, üstyapı kontrol ünitesinden gelen iletişim bu süreç boyunca garanti edilemez. Bundan dolayı, sistem voltajı 18V'nin altında olduğunda üstyapı kontrol ünitesindeki CAN iletişimiyle ilgili hiçbir arıza kodu belirlenmez.

Marş anahtarı sürüş konumuna döndürüldüğünde, üstyapı kontrol ünitesi 1.000 ms içinde mesaj göndermeye başlar. Üstyapı kontrol ünitesinden gönderilen bir mesajın 1.000 ms + 5 x mesaj periyodu sonrasına kadar atlanmış olduğu varsayılamaz, örne- ğin eğer bir mesajın 100 ms periyot süresi varsa, 1.000 + 5 x 100 = 1.500 ms'den son- rasına kadar atlanmış varsayılamaz. Daha uzun bir arıza onay süresine izin verilir.

Marş anahtarı radyo veya kilitli konumlara çevrildiğinde, CAN mesajları onay bek- lemez. Üstyapı kontrol ünitesinden iletişim beklenmez.

(9)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 9 (13)

Parametre değerleri ve durum

• Kullanılmayan parametreler KullanılabilirDeğil/EylemYürütme olarak gönderil- melidir. Arıza tespit edildiğinde ve onaylandığında bile, Arıza KullanılabilirDe- ğil/EylemYürütme olarak ele alınır.

• Bir sensör, anahtar veya solenoid ECU'ya bağlı değilse, CAN parametresi Kulla- nılabilir değil/EylemYürütme durum parametresini içermelidir. Bu durum, aynı zamanda henüz onaylanmamış bir sinyal olduğunda, örneğin bir kontrol ünitesini başlatırken de kullanılmalıdır.

• Harici CAN parametresinin tespiti BCI'nın harici CAN ara birimi için arıza kod- larını belirleyip belirlemeyeceğini kontrol eder.

• Harici CAN ara birim parametresi harici CAN veri yolunun etkin olup olmama- sını kontrol eder.

(10)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 10 (13)

Kaynak adresler

Üstyapı kontrol ünitesinin yapılandırılamayan bir adresi vardır ve mesajları kaynak adresi 0xE6 (hex) ile gönderir. Tablo 1'deki kaynak adresleri, aracın dahili CAN veri yolundan üstyapı kontrol ünitesi yoluyla harici CAN veri yoluna gönderilen mesajlar için kullanılır. Bu adresler harici ağ üzerindeki diğer kontrol ünitelerince kullanılma- malıdır. Yanlış kullanım harici ağda karışıklığa ve arızalara neden olabilir.

Tablo 1'de şu anda kullanımda olan adresler gösterilmektedir, ancak gelecekte başka adresler de eklenebilir. Üstyapı imalatçısının gönderdiği mesajlar için Scania'daki CAN dokümantasyona kullanılan 0xFE kaynak adresi, üstyapı imalatçısının kullana- bileceği kaynak adresler için yalnız bir örnektir. Burada dikkat edilmesi gereken hu- sus, listedeki adreslerin kullanılmıyor olmasıdır.

Tablo 1: Harici CAN veri yolundaki önceden tanımlı kaynak adresleri

Sistem Adı Kaynak Adres (hex)

A Fren 0xB

AB Hava Yastığı 0x64

AL Kilitleme ve Alarm Sistemi 0x1D

APS Air Processing System (Hava İşleme Sistemi) 0x30

ATA Hava Isıtıcısına Hava 0x44

AWD Diferansiyel kilidi kumandası 0x04

BCI Üstyapı İletişim Arayüzü (BCI) 0xE6

CV Dönüştürücü Kontrolörü 0x43

E Motor 0x0

F Süspansiyon Yönetim Sistemi 0x2F

ICL Gösterge Grubu 0x17

K Koordinatör 0x27

RD Retarder 0x10

SC Geçiş Selektör Modülü 0x5

(11)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 11 (13)

T Şanzıman 0x3

TCO Takograf 0xEE

TM Lastik Basıncı İzleme 0x33

V Görünürlük Sistemi 0x1E

WTA Hava Isıtıcısına Su 0x45

Tablo 1: Harici CAN veri yolundaki önceden tanımlı kaynak adresleri

(12)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 12 (13)

Parametre grup numarası:

SAE J1939-71'de belirtilen grup numaralarına (PGN) ilave olarak, Scania tarafından belirlenmiş PGN'lerde bulunmaktadır. Bunlardan bazıları harici CAN veriyolunda kullanılır. Tablo 2'ye bakınız. Bu PGN'ler başka hiçbir amaçla kullanılmamalıdır.

Tablo 2: Harici CAN veri yolundaki Scania tarafından belirtilmiş mesajlar.

Adı PGN (Hex) Standart öncelik

Alarm Durumuna İlişkin 00 FF B4 6

Üstyapı Yardımcı Bilgileri 00 FF 9B 6

Üstyapı Sürücü Bilgisi 2 00 FF 5C 6

Üstyapı Motor Sınırlaması 00 FF 2B 3

Üstyapı Motor Talebi 1 00 FF 5B 6

Üstyapı Motor Talebi 2: 00 FF 5A 6

Üstyapı PTO Kontrolü 00 FF 2C 3

Üstyapı Araç Kontrolü 00 FF 2A 3

Üstyapı Görünürlük Kontrolü 00 FF 2F 3

Kabin Bilgisiyle İlişkili 1 00 FF 96 6

Koordinatör Genel Bilgileri 00 FF B0 3

Koordinatör Genel Bilgileri 2 00 FF AF 3

CUV bilgisi 00 FF B1 6

DLN2'ye Ait 00 FF 81 3

Şanzımana Ait (DLN5) 00 FF A0 3

DLN8'ye Ait 00 FF 88 6

Genel Amaç Mesajı 1 00 FF 60 6

PTO bilgisi 00 FF 90 6

Scania Araç Durumu Mesajı 1 00 FF 27 6

Scania Araç Durumu Mesajı 2 00 FF 28 6

(13)

CAN kaporta ara birimi

22:10-078 Yayım 1 tr-TR 13 (13)

Şanzımanla İlişkili 2 -T 00 FF A1 6

Şanzımanla İlişkili 2 - AWD 00 FF A1 6

Tablo 2: Harici CAN veri yolundaki Scania tarafından belirtilmiş mesajlar.
