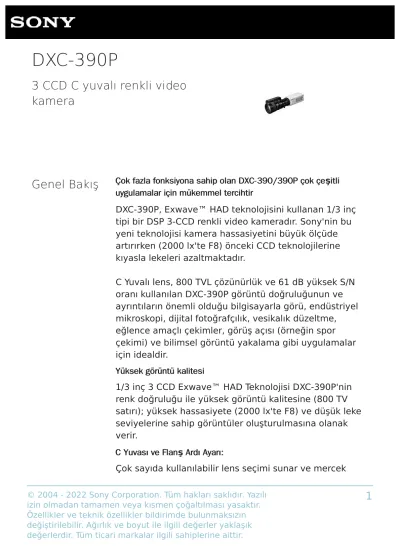

DXC-390P. 3 CCD C yuvalı renkli video kamera. Genel Bakış

DXC-390P

3 CCD C yuvalı renkli video kamera

Genel Bakış

uygulamalar için mükemmel tercihtir

DXC-390P, Exwave™ HAD teknolojisini kullanan 1/3 inç tipi bir DSP 3-CCD renkli video kameradır. Sony'nin bu yeni teknolojisi kamera hassasiyetini büyük ölçüde artırırken (2000 lx'te F8) önceki CCD teknolojilerine kıyasla lekeleri azaltmaktadır.

C Yuvalı lens, 800 TVL çözünürlük ve 61 dB yüksek S/N oranı kullanılan DXC-390P görüntü doğruluğunun ve ayrıntıların önemli olduğu bilgisayarla görü, endüstriyel mikroskopi, dijital fotoğrafçılık, vesikalık düzeltme, eğlence amaçlı çekimler, görüş açısı (örneğin spor çekimi) ve bilimsel görüntü yakalama gibi uygulamalar için idealdir.

Yüksek görüntü kalitesi Yüksek görüntü kalitesi

1/3 inç 3 CCD Exwave™ HAD Teknolojisi DXC-390P'nin renk doğruluğu ile yüksek görüntü kalitesine (800 TV satırı); yüksek hassasiyete (2000 lx'te F8) ve düşük leke seviyelerine sahip görüntüler oluşturulmasına olanak verir.

C Yuvası ve Flan

C Yuvası ve Flanş Ardı Ayarı: Ardı Ayarı:

Çok sayıda kullanılabilir lens seçimi sunar ve mercek

odağının kamera görüntüsüne senkronizasyonuna olanak verir.

Renk Tonlama Telafisi:

Renk Tonlama Telafisi:

Monitördeki rengin doğrulanmasına olanak verir, mikroskopide faydalıdır

Güçlü Görüntü Kontrastı Kontrolleri için Yeni 10 Bit Dijital Sinyal Güçlü Görüntü Kontrastı Kontrolleri için Yeni 10 Bit Dijital Sinyal İşleme (DSP) Teknolojisi:leme (DSP) Teknolojisi:

DynaLatitude™: Video sinyal seviyesinin histogramına göre her pikselin kontrastını yönetmek için eşsiz özellik işlevi; Dynamic Contrast Control Plus (DCC+): ton faktörü bozulmasını ortadan kaldıran ve dirsek düzeltme için uygun olan yenilikçi DSP teknolojisidir; Black Stretch:

Siyah sıkışıklığı artan karanlık alanda veya aşırı karanlık ortamlarda kontrastı vurgular; Partial Enhance: Özel bir rengin seçilmesine ve bu rengin tonunun,

doygunluğunun ve ayrıntısının değiştirilmesine imkan tanır.

Uzatılmı

Uzatılmış Genlock Genlock

VBS Genlock ve HD/VD giriş/çıkışı):

sinyallerin Kare Yakalayıcı Kartlar ile senkronizasyonuna olanak verir

Çe

Çeşitli Elektronik Enstantane iitli Elektronik Enstantane işlevlerilevleri

- yerleşik değişken hızlı elektronik enstantane (10 adım) yüksek hızla hareket eden nesnelerin net görüntülerini yakalamayı sağlar

- Uzun süreli pozlama modu (manuel seçim) Floresan ışıklı ortam uygulamaları için idealdir

- Clean Scan özelliği bir bilgisayar görüntüsünü yakalarken görünen yatay şeritleri ortadan kaldırır - Otomatik CCD Iris.

- denetim uygulamaları için faydalı strobe işlevi (harici flash bellek ile senkronizasyon)

İşlevlerin tam kontrolülevlerin tam kontrolü

İşlevlerin tam kontrolüne yan panelden veya isteğe bağlı RM-C950 Uzaktan kumanda ünitesinden erişilebilir:

RS-232C Arabirimi:

Kameranın bir bilgisayar ile kolaylıkla kontrolüne ve çalıştırılmasına olanak verir

İsteğe bağlı Kamera adaptörü CMA-D3 / CE 100 metreye kadar kameranın işlevlerini uzaktan kontrol etme imkanı sağlar.

Kompakt Boyutlu ve Hafif Kompakt Boyutlu ve Hafif - Boyut: 56x50x128 - Ağırlık: 370 g

Özellikler

Karanlık ortamlarda görüntüleri yakalamak için kullanışlı Sahne dosyaları ve Kullanıcı dosyaları

Sahne dosyaları ve Kullanıcı dosyaları

Kullanıcının hazır parametre setlerini anında kullanabilmesini sağlar

Beyaz Dengesi modları Beyaz Dengesi modları

AWB (Otomatik Beyaz Dengesi)

ATW – Normal / Geniş (Otomatik İzleme Beyaz Dengesi) Manuel

Ön ayar 3200K / 5600K Senkronizasyon özellikleri Senkronizasyon özellikleri - Strobe işlevi

- WEN çıkışı

Hızlı hareket eden nesnelerin tam dikey çözünürlüğünü sağlar

Otomatik pozlama modları Otomatik pozlama modları AE Seviyesi

- bir lens irisinde +/- bir F durdurmaya kadar standart parlaklık seviyesini ayarlar>

AE Hızı

- seçilebilir AE ( Otomatik Pozlama) değişken aydınlatma koşulları altında uygulamalara uygun tepki hızı

AE Alanı

- AE Alanı 6 farklı modu içeren (Multi, Slit, Mid, Manual, Large, Spot) bir ışık ölçüm sistemidir

Video çıkı Video çıkışlarıları

RGB, Y/C ve Kompozit Video çıkışları

Teknik Özellikler

Genel Özellikler

Alıcı aygıt 1/3 tipi IT (Interline Transfer) CCD

Etkin resim öğeleri PAL: 752 (Y) x 582 (D) Algılama alanı 4,8 (Y) x 3,6 (D) mm

Tarama sistemi PAL: 2:1 taramalı, 625 satır Yatay frekans PAL: 15.625 kHz

Dikey frekans PAL: 50 Hz Senkronizasyon

sistemi

VBS ile Dahili veya Harici, HD / VD

Faz kontrolü H / SC faz kontrolü Yatay çözünürlük 800 TV satırı

Hassasiyet 2000 lx'te F8.0

Minimum

aydınlatma

S/N oranı PAL: 61 dB

Kazanç STEP/ AGC/ HYPER seçilebilir Elektronik

enstantane OFF/ STEP/ VARIABLE/

CCD IRIS seçilebilir

Lens Uzak (Otomatik veya Manuel) / Video seçilebilir

AE alanı Multi/ Large/ Medium/ Spot/

Slit/ Manual seçilebilir AE seviyesi Değişken

AE hızı Fast/ Mid/ Slow seçilebilir AE algılama Average/ Peak seçilebilir

Kontrast Etkisi Manual/ DynaLatitude/ DCC+

seçilebilir

Dirsek Noktası

High (yüksek) / MID (orta) / Low (düşük) seçilebilir

(Kontrast Etkisi: Manuel)

Black stretch Değişken (Kontrast Etkisi:

Manuel)

Gama AÇIK/ KAPALI Değişkeni

Pedestal Master ve R/B Manual ayarlanabilir

Black balance ABB

AWB/ ATW NORMAL/ ATW

Beyaz dengesi

WIDE/

MANUAL/ 3200K/ 5600K seçilebilir

AWB veya ATW R/B Paint, MANUAL R/B Kazancı

ATW alanı NORMAL/ MANU seçilebilir ATW hızı FAST/ NORMAL/ SLOW

seçilebilir

Detail level AÇIK/ KAPALI (Değişken AÇIK konumundadır)

Detay Frekansı HIGH/ MID/ LOW seçilebilir Linear matrix AÇIK/ KAPALI

Linear matrix

MODE STANDARD/ R Enhance/

G Enhance/ B Enhance/

Manual seçilebilir

Kısmi Geliştirme ALL/ IN/ OUT seçilebilir CCD entegrasyon

modu FIELD/ FRAME seçilebilir Shading

Compensation KAPALI / AÇIK (Manuel kontrol)

Trigger Polarity

Yükselen sinyalle (positive edge) tetikleme/düşen (negative edge) sinyalle tetikleme seçilebilir

Baud hızı 19200/ 9600/ 4800/ 2400/

1200 seçilebilir

Senkronizasyon RGB/ G/ OFF seçilebilir

Strobe AÇIK/ KAPALI

Kullanıcı Dosyası A/ B değiştirilebilir (İki örnek bellek)

Sahne Dosyası

STANDARD/ MICROSCOPE/

FULL AUTO/ STROBE / FILE A veya B

Çıkış sinyali VBS / RGB /

SENKRONİZASYON / Y / C Çalışma sıcaklığı -5°C - 45°C

Saklama sıcaklığı -20°C - 60°C

Güç gereksinimleri DC 10,5 V - 15,0 V Enerji tüketimi Yaklaşık 7,6 W

Boyutlar

56 (G) x 50 (Y) x 128 (D) mm (2 1 /4 x 2 x 5 1 /8 inç)

(Projeksiyon parçaları hariç) Yaklaşık Ağırlık 370 g (13 oz)

Konnektörler

Lens (6 pimli)

RGB / SENKRONİZASYON (9 pimli D-sub)

DC Girişi / VBS (12 pimli) VIDEO OUT (BNC)

TRIGGER IN (BNC)

REMOTE (8 pimli mini DIN)

Mevcut Aksesuarlar

Lens yuvası kapağı

(x 1)

Kullanma

talimatları (x 1) Tripod adaptörü (x 1)

RM-C950 panel

levhası
