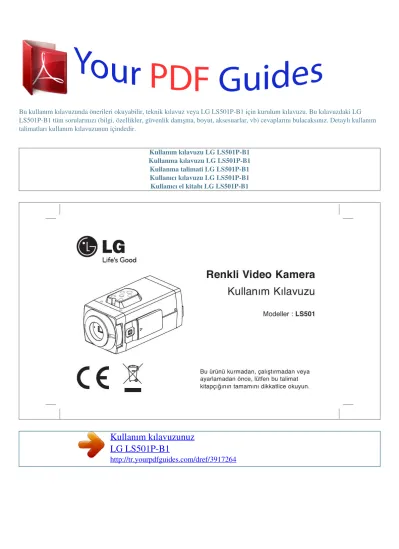

Bu kullanım kılavuzunda önerileri okuyabilir, teknik kılavuz veya LG LS501P-B1 için kurulum kılavuzu. Bu kılavuzdaki LG LS501P-B1 tüm sorularınızı (bilgi, özellikler, güvenlik danışma, boyut, aksesuarlar, vb) cevaplarını bulacaksınız. Detaylı kullanım talimatları kullanım kılavuzunun içindedir.
Kullanım kılavuzu LG LS501P-B1 Kullanma kılavuzu LG LS501P-B1 Kullanma talimati LG LS501P-B1 Kullanıcı kılavuzu LG LS501P-B1 Kullanıcı el kitabı LG LS501P-B1
Kullanım kılavuzunuz LG LS501P-B1
http://tr.yourpdfguides.com/dref/3917264
Manuel özet:
@@@@FCC UYARILARI: Bu ekipman radyo frekans enerjisi üretebilir veya kullanabilir. Kullanim kilavuzunda açikça belirtilmedii sürece ekipmanda deiiklikler, modifikasyonlar yapmak ekipmana zarar verecek giriimlere neden olabilir. kaz zinsiz bir deiiklik ya da modifikasyon yapilmasi durumunda, ekipmani çalitirma yetkisini kaybedebilirsiniz. YASAL BLGLER: FCC Bölüm 15 Bu ekipmanin, A sinifi dijital cihazlar için belirlenmi limitlere uygunluu FCC
Kurallari Bölüm 15'e göre test edilmi ve onaylanmitir. Bu limitler, ekipmanin ticari bir ortamda çalitirilmasi durumunda oluabilecek zararli giriimlere kari uygun bir koruma salamak üzere tasarlanmitir. Bu ekipman radyo frekans enerjisi üretir, kullanir ve yayabilir ve kullanim kilavuzuna uygun olarak kurulmaz ve kullanilmazsa, radyo haberlemelerinde zararli giriimlere neden olabilir. Bu ekipmanin bir yerleim yerinde çalitirilmasi zararli giriimlere yol açabilir ve bu
durumda kullanicinin, giriimi masraflari kendisine ait olmak üzere düzeltmesi gerekir. · · Son kullanicidaki bu ürünün kablo girilerinde uygun elektrik teli girileri, irtibat kutusu kapai veya salmastra kutusu salanacaktir. Dikkat: Pil düzgün biçimde deitirilmezse patlama tehlikesi ortaya çikar. Yalnizca üretici
tarafindan önerilen pil tipiyle veya edeeriyle deitirin.
Kullanilmi pilleri üreticinin talimatlarina göre atin. · Yalitilmi tellerin geçtii metaldeki deliklerin düz ve düzgün biçimli yüzeyleri olacaktir veya manonlarla birlikte salanacaktir. Uyari: Ekipmani, kitaplik veya benzer bir birim gibi dar bir alana kurmayin. Uyari: Kablolama yöntemleri Ulusal Elektrik Kodu,
ANSI/NFPA 70 ile uyumlu olacaktir. Uyari: Bu A sinifi bir üründür.
Bu ürün, ev ortaminda radyo parazitine yol açabilir ve bu durumda kullanicinin uygun önlemleri almasi gerekebilir. Uyari: Yangin ve elektrik çarpmasi tehlikesini azaltmak için bu ürünü yamurun altinda veya nemli bir ortamda birakmayin. Dikkat: Bu kurulum, nitelikli servis personeli tarafindan yapilmalidir
ve tüm yerel kanunlara uygun olmalidir. @@Servis için yalnizca nitelikli personele bavurun. @@@@@@Ürününüzde, üzerinde çarpi iareti bulunan tekerlekli bir çöp kutusu sembolü bulunmasi, ürününüzün 2002/96/EC sayili Avrupa Direktifi kapsaminda olduu anlamina gelmektedir.
2. Tüm elektrikli ve elektronik ürünler, hükümet veya yerel yetkililer tarafindan belirlenen özel olarak tasarlanmi toplama merkezleri araciliiyla belediye atik sisteminden ayri olarak imha edilmelidir. 3. Eski cihazinizin doru ekilde imha edilmesi, çevre ve insan salii için doabilecek olumsuz sonuçlari engellemenize yardimci olur. 4. Eski cihazinizin imha edilmesiyle ilgili daha ayrintili bilgi için, belediye, atik imha servisi veya ürünü satin aldiiniz bayi ile irtibat kurun. Bu
ürün 2004/108/EC EMC Direktifi ve 2006/95/EC Düük Voltaj Direktifine uyacak ekilde üretilmitir Avrupa temsilcisi: LG Electronics Service Europe B.V.
Veluwezoom 15, 1327 AE Almere, The Netherlands (Tel : +31-036-547-8940) Önemli Güvenlik Talimatlari Bu talimatlari okuyun. Bu talimatlari saklayin.
Tüm uyarilari dikkate alin. Tüm talimatlari takip edin. Bu cihazi suya yakin yerlerde kullanmayin. Sadece kuru bir bezle temizleyin. Havalandirma deliklerinin önünü kapatmayin. Üretici talimatlarina uygun bir biçimde kurun. 8. Radyatör, ömine, soba veya isi üreten dier cihazlar (amplifikatörler de
dahil) gibi isi kaynaklarinin yakinina kurmayin. 9. Güvenlik amaçli kullanilan kutuplu veya toprakli fileri engellemeyin.
Kutuplu fiin biri dierinden daha geni olan iki ucu vardir. Toprakli fiin iki ucu ve toprakli sivri bir üçüncü ucu vardir. Geni uç veya üçüncü sivri uç sizin güvenliiniz içindir. Aldiiniz fi prizinize uymuyorsa, prizi deitirmesi için bir elektrikçiye daniin. 10.
Özellikle filerde, duylarda ve cihazin çiki noktasinda güç kablosunun üzerine basilmasini ve ezilmesini engelleyin. 11. Sadece üretici tarafindan belirtilen ekleri/ aksesuarlari kullanin. 1. 2.
3. 4. 5. 6. 7. 12. Sadece üretici tarafindan belirtilen veya cihazla birlikte satilan taima arabasi, ayak, sehpa, destek veya masayi kullanin. Taima arabasi kullanildiinda, taima arabasi ve cihaz birlikte hareket ettirilirken devrilerek yaralanmalara neden olmamasi için dikkatli olun. 13. Yildirim esnasinda veya
cihaz çok uzun süre kullanilmayacai zaman cihazin fiini prizden çekin.
14. Tüm servis hizmetleri için nitelikli servis personeline bavurun. Güç kablosu veya fiin zarar görmesi, cihazin üzerine sivi dökülmesi veya bir nesnenin dümesi, cihazin yamura veya neme maruz kalmasi, normal bir ekilde çalimamasi veya cihazin düürülmesi gibi nedenlerle cihazin zarar görmesi durumunda
servis gereklidir. çindekiler Özellikler. . . . . . . . .
. . . . . . . . .
. . .6 Güvenli Kullanima Yönelik kazlar . . . . . . .7 Parça Adlari ve levleri . .
. . . . . . . . . .8 Balantilar . . . .
. . . . . . . . . .
. . . .11 Lens Montaji. . . . . .
. . . . . . . . . .
. . . .1 Auto-ris (Otomatik ris) Lensler Hakkinda . . .1 Arka Flan Ayari . . . . . . .
. . . . . . . . . .
15 Kameranin Kurulumu . . . . . . . .16 Menü lemi .
. . . . . . . . . . . . . .
. . . . .17 Kamera Kimlik Ayarlari . . . . . . . . . .
. . . . .
. . .0 Pozlama Ayarlari . . . . . . . .
. . . . .
1 Beyaz Dengesi Ayarlari . . . . . . . . .
. .5 Gündüz/Gece Ayari. . . . . . . . .
. . . . .
. . .7 5 Hareket Algilama Ayari. . . . . . . .
.8 3D-DNR Ayari. . . . . . . . . . . . .
. . . .9 Gizlilik Maskesi ayari . . . . . . . . .
. . . . .
. . . . .0 Özel Menü Ayarlari. . . . . . . . .
. . . . .
.1 Sifirlama Ayarlari . . . . . . . . . . . .6 Teknik Özellikler . .
. . . . . . . . . . . . . .
.7 Özellikler Renkli video kamera, izleme sisteminde kullanilmak üzere tasarlanmitir. @@AC 24V kullanirken Hat Kilitleme. @@@@lamba) görüntülemekten kaçinin. Üniteyi aaidaki konumlarda çalitirmayin veya saklamayin. @@@@@@@@@@@@@@@@Lens takmadan önce lens montaj baliini çikarin. b Flan arka ayar burcu c Kamera kurulum destei Destek, kameranin üstüne veya altina ayarlanabilir. 8 Parça Adlari ve levleri de f g d Güç
Giri Terminali e GND f Güç göstergesi Kameranin gücü açikken belirir. Bu konektörü, bir VIDEO IN konektörü olan VCR veya monitör gibi bir cihaza balayin. AC 24 V veya DC 12 V giri terminali g Video çiki konektörü (BNC türü) 9 Parça Adlari ve levleri i j k i Lens irisi çikii konektörü (LENS) Bu 4 pinli
konnektör ris kontrol sinyallerini ve güç kaynaini otomatik ris tip lense kontrole göndermek için kullanilir.
Kullanım kılavuzunuz LG LS501P-B1
http://tr.yourpdfguides.com/dref/3917264
MENU üzerindeki öeleri ayarlamak için yan Panel üzerinde yer alan bu dümeleri kullanin. · DC: DC kontrol sinyali gerektiren bir Auto Iris (Otomatik ris) lens takarken, bu dümeyi DC konumuna getirin. VIDEO: Video kontrol sinyali gerektiren bir Auto Iris (Otomatik ris) lens takarken, bu dümeyi VIDEO
konumuna getirin. j Menü dümeleri k ALC Lens Ayari Dümesi · 10 Balantilar Güç balantisi 1. 2.
3. Güç kablosu üzerindeki izolasyonu gösterildii gibi çikarin. Terminal uçlarini balayin. Kameraya sadece 24V AC / 12V DC UL Sinif 2, Kategorili güç balantisi gerçekletirin. Monitörü takma Kamera ve monitör veya DVR arasindaki video sinyal balantisi 11 Lens Montaji 1.
2. Lens montaj baliini kameradan çikarin. Auto (otomatik) iris lensi takin. 2-1. CS montaj tipi lens Lensi kamera açikliina dikkatlice hizalayin ve lensi takmak için yavaça döndürün. 2-2. C montaj tipi lens Arka flan ayarina yapabilmek için, lens montaji üzerindeki C montaj adaptörü (seçeneini) takin, sonra lens montajini kamera açikliina dikkatlice hizalayin ve lensi takmak için yavaça döndürün. 3. Lens fiini, kameranin yan tarafindaki lens irisi çikii konektörüne
(LENS) balayin. Dier üreticilerin lenslerini kullanirken, fi ekli kamera üzerindeki terminale uymayabilir.
Böyle bir durumda, orijinal fii çikarin ve lehim kullanarak, lens irisi fiini emaya göre balayin. (Bir sonraki sayfaya bakiniz.) 1 2-2 2-1 3 12 Lens Montaji Lens irisi çiki konektörü için pin düzeni Lens irisi fiiccedil;in veya tularini, ayar menüsünden çikmak için tularini kullanin. · · · RET: Öncekine döner. TOP:
CAMERA SETTING (KAMERA AYAR) menü ekranina döner. END: Ayar menüsünden çikar. Notlar: · · · tuu: Menü ekraninda yukari hareket etmek için kullanin. tuu: Menü ekraninda aai hareket etmek için kullanin. tuu: Seçenein deerini azaltmak için kullanin. tuu: Seçenein deerini arttirmak için kullanin.
tuu: Seçimleri çalitirir ve iaretli bir madde için bir alt-menü gösterir. 19 Kamera Kimlik Ayarlari Kameraya bir numara atamak için kamera kimliini (CAMERA ID) kullanabilirsiniz. 1. [CAMERA ID] menüsündeki [CAMERA SETTING] seçeneini seçin. 2.
Biruml;mesini kullanin. ZONE STATE (BÖLGE KONUMUNDA) ON (AÇIK) veya OFF (KAPALI) seçeneini seçmek için HEIGHT(YÜKSEKLK): Çerçevenin dikey boyutunu geniletin veya azaltin. WIDTH(GENLK): Çerçevenin yatay boyutunu geniletin veya azaltin. MOVE Y: Çerçevenin dikey konumunu hareket
ettirir. MOVE X: Çerçevenin yatay konumunu hareket ettirir.
[SENSITIVITY] seçeneini kullanarak optimum düzeyde algilama salayin. 4. 28 3D-DNR Ayari. 1. [3D-DNR] seçeneini seçin. Parlaklik yüzünden resimler net deilse, resmin gürültüsünü azaltmak için kullanin. veya dümesini Bir seçenek seçmek için kullanin. (OFFyLOWyMIDDLEyHIGH) Eer AGC'yi [EXPOSURE]
menüsünde [OFF] moda ayarladiysaniz, [3D-DNR] ilevi kullanilamaz. @@En fazla 8 bölge kaydedilebilir. 1.
@@2. @@PRIVACY (GZLLK) menüsü çikar. 5. 6. kullanin. @@@@@@@@@@@@@@@@(Ayni ekilde AREA5 ile AREA8 arasi da). Maskenin rengini deitirirseniz, kayitli maske rengi her bir grup için ayni renge otomatik olarak deitirilecektir (AREA1~4, AREA5~8). 30 Özel Menü Ayarlari D-ZOOM (Dijital
Zoom) düzeyi ayari Dijital zoom düzeyini seçebilirsiniz. 1. [SPECIAL] menü üzerinde [D-ZOOM] seçeneini seçin.
TILT(EME): Ekrani (yukari veya aai) hareket ettirmek için veya dümesini seçin. D-EFFECT (Dijital efekt) ayari Dijital efekti seçebilirsiniz. 1. [SPECIAL]
menü üzerinde [D-EFFECT] seçeneini seçin. 2.
3. @@DIGITAL ZOOM (DJTAL ZOOM) menüsü belirecektir. veya dümesini Bir seçenei seçmek için kullanin ve düzey seçmek için veya dümesini kullanin.
ZOOM: Ekrani geniletmek için veya dümesini seçin. PAN(YATAY KAYDIRMA): Ekrani (saa veya sola) hareket ettirmek için veya dümesini seçin.
2. Bir dijital efekt seçmek için veya dümesini kullanin. · V-FLIP(DKEY ÇEVRME): Resmi dikey çevirin. · MIRROR (AYNA): Ayna efektini çalitirin. · ROTATE (DÖNDÜRME): Resmi döndürün. (180°) · OFF (KAPALI): Dijitla efekti kapatin. 31 Özel Menü Ayarlari Sharpness(Netlik) Ayari Görüntü hatlarini netletirir.
1. [SPECIAL] menü üzerinde [SHARPNESS] seçeneini seçin. Sabitleyici ayari Görüntü sabitleyici ilevi düük frekansli titreimden kaynaklanan titrek görüntüleri en aza indirir.
2. @@@@@@Bu ilev di mekân gözetimi için yararlidir. @@Not: [STABILIZER]'i ON konumuna getirirseniz, Dijital zoom otomatik olarak [x1.1]'e ayarlanir. Özel Menü Ayarlari COLOR (RENK) efektini ayarlama Gösterilen resmi gri tona veya renge deitirebilirsiniz. 1. [SPECIAL] menü üzerinde
[COLOR] seçeneini seçin. 1. [SPECIAL] menü üzerinde [SYNC] seçeneini seçin. 2.
2. Bir renk efektini deitirmek için veya dümesini kullanin. · ON (AÇIK): Resmi renkli göstermek için. · OFF (KAPALI): Resmi gri tonlu göstermek için. [INT]
veya [LL] (Hat Kilitleme) seçeneini seçmek için veya dümesini kullanin.
· · INT: ç senkronizasyon için seçin. LL (Hat Kilitleme): Birden fazla kameranin çalitirilmasi için seçilir ve di sinyal kullanarak (AC Sinyali) kamera fazini senkronize eder. Bazi ayarlar için küçük faz sapmasi ayarlanabilir. SYNC (Senkronizasyon) ayari ç senkronizasyon (INT) modunu veya hat kilitleme (LINE)
modunu seçebilirsiniz. @@@@@@1.
2. @@veya [ON] seçeneini seçmek için dümesini seçin ve dümesine basin. USER TITLE (KULLANICI BALII) menüsü belirir. 3. Bir karakter veya sayi seçmek için veya dümesini seçin. , , CLR (SL): Yanli kod girdiyseniz, CLR (SL) seçeneini seçin ve dümesine basin. , veya POS (KONUM): , dümesini
kullanarak USER TITLE (KULLANICI BALII) konumunu ekranda hareket ettirebilirsiniz.
Kullanım kılavuzunuz LG LS501P-B1
http://tr.yourpdfguides.com/dref/3917264
END (Biti): Seçiminizi onaylayin. A (Blank) (Bo): mleç konumuna bir boluk ekler. / : mleci sola veya saa hareket ettirir.
- A Özel Menü Ayarlari Dil Ayari Ayar menüsü ve bilgi gösterme için bir dil seçin. 35 Sifirlama Ayarlari 1. 2. [RESET] seçeneini seçin. dümesine basin, RESET (SIFIRLAMA) menüsü belirecektir. 3. Bir seçenek seçmek için kullanin. · · veya dümesini CAMERA REBOOT (YENDEN YÜKLEMES): Kamera sistemini yeniden yüklemek için. FACTORY RESET (FABRKA AYARLARINA SIFIRLAMA): Belirli ayarlari ve bilgileri temizle ve varsayilan fabrika
ayarlarina geri dön. tuuna basin.
4. Seçiminizi dorulamak için 36 Teknik Özellikler Modeller Sinyal Sistemi Toplam/Etkin Piksel Görüntü Aygiti Lens ris Kontrolü Senkronizasyon Sistem Tarama Frekans (H) Tarama Frekans (V) Yatay Çözünürlük S/N Orani Minimum Aydinlik Gündüz Gece 15.734 KHz 59.94 Hz(VD) 560 Satir (Renk) 50 dB
(AGC Off) den daha fazla 0.0001 Lux (Sens-Up (Hassasiyet Arttirma) X128, F1.
2), 0.3 Lux (Sens-Up Off (Hassasiyet Arttirma Kapali), F1.2) 0.00005 Lux (Sens-Up (Hassasiyet Arttirma) X128, F1.2), 0.
03 Lux (Sens-Up Off (Hassasiyet Arttirma Kapali), F1.2) LS501N NTSC 410K/380K 1/3" Süper HAD CCD C/CS Montaji (Adaptör bilezii C montaj parçasi) DC / VIDEO Dahili/Hat Kilitleme 15.625 KHz 50 Hz(VD) LS501P PAL 470K/440K 37 Teknik Özellikler Modeller Video Çiki Sinyali Otomatik Kuvvetlendirme Kontrolü Gündüz & Gece Elektronik Deklanör Beyaz Dengesi Stabilizatör (EIS) 3D-DNR Güç Tüketimi Güç Kaynai Çalima Sicaklii Saklama Sicaklii Airlik Boyut (Y x E x D) 1/60 - 1/90,000 OFF/ON (KAPALI/AÇIK) Low/Middle/High/Off (DÜÜK/ORTA/YÜKSEK/KAPALI) 4.4 W'dan daha az DC 12 V / AC 24 V -10ºC ~ 50ºC (Rutubet: 0%RH ~ 80%RH) -20ºC ~ 60ºC (Rutubet: 0%RH ~ 85%RH) 380g 80 x 186 x 160 mm LS501N 1.0 Vp-p Composite (75
ohm) Low/Middle/High/Off (DÜÜK/ORTA/YÜKSEK/KAPALI) Gündüz / Gece / Otomatik 1/50 - 1/90,000 ATW / AWC->PUSH (BAS) / MANUAL (EL LE) LS501P 38 39 P/NO : MFL62034770 .
