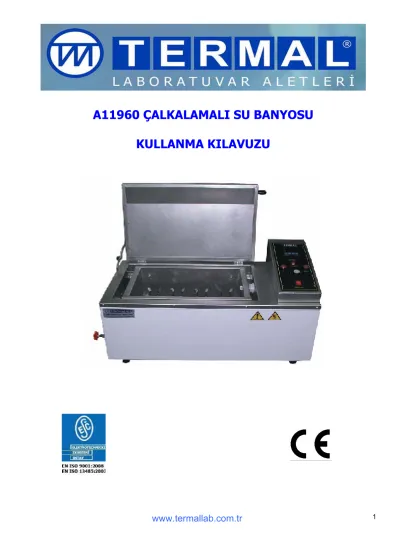

A11960 ÇALKALAMALI SU BANYOSU KULLANMA KILAVUZU
Fabrika
Adres : İkitelli Organize San. Bölgesi
İPKAS San Sitesi 10/A Blok No: 7 / 9 İkitelli / İstanbul
Tel : (0212) 549 94 96 Fax : (0212) 549 94 99
E-mail : termal@termallab.com.tr Web : www.termallab.com.tr
Teknik Servis
Adres : İkitelli Organize San. Bölgesi
İPKAS San Sitesi 10/A Blok No: 7 / 9 İkitelli / İstanbul
Tel : (0212) 549 94 98 Fax : (0212) 549 94 99
E-mail : termallab@termallab.com.tr
CİHAZIN ÇALIŞTIRMADAN ÖNCE BU KLAVUZU DİKKATLİ BİR ŞEKİLDE OKUYUNUZ.
ANLAŞILMAYAN KONULARDA FİRMAMIZ İLE TEMASA GEÇİNİZ.
GARANTİ SÜRESİ TESLİM TARİHİNDEN İTİBAREN
2 (İKİ) YILDIR.
3
Cihazın Kurulması:
• Cihazın karton kutu ambalajını ve üzerindeki naylon ambalajını açınız
• Cihazı altından tutarak kullanılacağı yere yerleştiriniz.
• Cihazın kullanıldığı yerde kaynatma noktasında oluşacak buhardan etkilenecek maddelerin olmadığını kontrol ediniz.
Kurulum Kontrolü:
Kontrol ediniz;
• Cihazın nakliye hasarlı (vuruk darbe) olmadığını kontrol ediniz.
• Yerleşim yerinin kullanıcılara uygunluğunu kontrol ediniz.
Çalıştırma Hazırlığı:
• Cihazın besleme kablosunu “TOPRAKLANMIŞ” prize takınız.
• Banyo tankını kullanılır hacim ölçüsünde su doldurunuz.
• Kaplarınızı banyo tankına yerleştiriniz.
Enerji kablosunu ‘’TOPRAKLANMIŞ’’ prize takınız
5
BİLGİ, İKAZ VE UYARI ETİKETLERİ
Sıcaklık Değerinin Ayarlanması:
SET tuşuna basılır. t.t.E.l gösterge ekranı görülür.
Tekrar SET tuşuna basılı tutulur, Yukarı - Aşağı Ok tuşları yardımı ile İstenilen sıcaklık Set değeri Ayarlanır. SET tuşu bırakılır.
15 saniye içerisinde izleme ekranına dönecektir.
Set edilen değere ısıtmaya başlayacaktır.
Zaman Değerinin Ayarlanması:
SET tuşuna basılır, t.t.E.l gösterge ekranı görülür, Aşağı ok tuşuna basılarak t.ı.l ekranı görülür.
SET tuşuna basılı tutulur,
Yukarı - Aşağı Ok tuşları yardımı ile istenen zaman değeri dakika olarak ( 1 - 9999 Dakika arası olarak ) ayarlanır.
SET tuşu bırakılır.
Zamanlama İşleminin Başlatılması:
Zamanlama işlemini başlatmak için START tuşuna basmak yeterlidir. Zamanlama işlemi başladığında yukarıdaki resimde görülen Zaman göstergesi bölümünde set ettiğiniz zaman yanıp sönmeye başlayacaktır. Set edilen Sıcaklık değerine geldiğinde zaman geriye doğru saymaya başlayacak ve zaman sonunda Alarm verecektir. STOP tuşuna basarak Alarm kapatılır.
Operatör çalışma isteğine bağlı olarak zamansız (sonsuz zamanda) cihazı çalıştırabilir.
Zamanlama İşleminin Sonlandırılması:
Zamanlama işlemini sonlandırmak için aşağı ok tuşu STOP tuşuna basmak yeterlidir.
Cihaz zamansız olarak çalışmaya devam edecektir.
DEVİR KONTROL
7
Cihazın Bakımı:
• Cihaz sürekli su ile çalıştığından zamanla banyo tankı içerisinde kireçlenme meydana gelebilir.Bu kireçlenmeyi kireç çözücü maddelerle giderebilirsiniz.
• Cihazın periyodik bakımı yoktur.
• Dış kasayı toz ve kire karşı ıslak bezle silebilirsiniz.
Servis ve Yedek Parça:
• Servis ve yedek parçaya ihtiyaç duyulduğunda firmamıza müracaat ediniz.
Yedek Parça Listesi:
Parça Adı Adedi
1- Dış Kasa 1
2- Banyo Tankı 1
3- Tank Kapağı 1
4- Rezistans Kapağı 1
5- Alt Kapak 1
6- Ön Tablo 1
7- Motor 1
8- Dijital Termostat 1 9- Dijital Potansyometre 1 9- Emniyet Termostatı 1
10- Sigorta 1
11- Sigorta Yuvası 1
12- Kontaktör Röle 1
13- PT–100 Direnç Termometre 1
14- Ana Şalter 1
9
