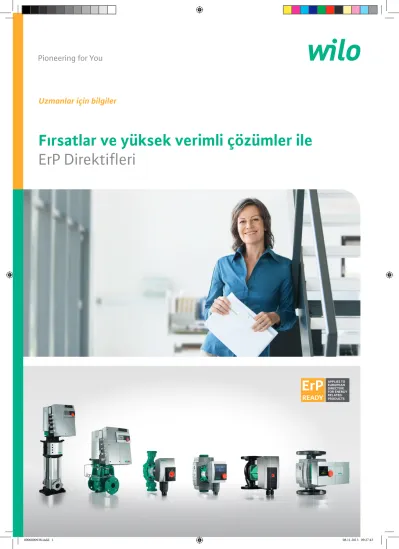

Pioneering for You
Uzmanlar için bilgiler
Fırsatlar ve yüksek verimli çözümler ile
ErP Direktifleri
03 02
potansiyeli 14 milyar Euro enerji maliyeti ise 24 nükleeer elektrik santrali gücüne eşdeğerdir.
Yüksek verimli Wilo pompaları kullanarak tasarruf yapmak doğru yönde atılan büyük bir adımdır.
Fırsatları yakalamak
Yüksek verimli Wilo pompalarıyla tüm yasal yönetmeliklerle sorunsuz bir şekilde tanışmaya devam edeceksiniz ve enerjinizi boş yere harcamak yerine tasarruf etmeye başlayacaksınız. Sizler, enerji tasarrufu, çevresel korumalar ve kısa amortisman süreleriyle hem kazanan hem de kazandıran taraf olacaksınız.
ErP-ready işareti, garanti edilen geleceği ve enerji tasarrufunu ifade eder.
ErP Direktifleri
Gelecekteki fırsatlar:
Erp Direktifi
rotorlu pompalar için en yüksek verimi ifade eden EFF1(IE2) motor verimlilik sınıfının çok daha ötesinde yer alıyor.
2013 itibariyle "su pompası" olarak
yönetmelikte belirtilen temiz su pompalayan kuru rotorlu santrifüj pompaların en düşük verimlilik endeksi (minimum efficiency index) 0,1'den büyük olmalıdır. Bu değer 2015'te daha da artacaktır.
Yüksek verimli pompalar ile yüksek tasarruf potansiyeli
Pompaların dünyanın elektrik tüketiminin
%20'sini oluşturduğu göz önünde bulundurulduğunda sabit devirli eski
pompaların kullanımının büyük ölçüde elektrik israfına neden olduğu izlenmektedir.
Bunun sonucu olarak, yüksek verimli pompaları kullanmanın etkili bir yaklaşım olduğunu görebiliyoruz.
Avrupa'da ıslak rotorlu pompaların tasarruf potansiyeli yılda 23 milyar kWh elektrik enerjisidir. Bu da 4 milyar Euro elektrik maliyeti ve 11 milyon ton CO2 salınımına eşdeğerdir.
Kuru rotorlu pompalar için global tasarruf Erp Direktifleri geleceğe yatırım yapıyor ve
fırsatlar yaratıyor
ErP direktifleriyle Avrupa Birliği, enerjiyle ilişkili ürünlerin elektrik tüketimlerinin azaltılması konusunda büyük ölçüde ilerleme sağlamıştır.
2013 yılı itibariyle sabit devirli sirkülasyon pompalarının %95'inin satışı yasaklanmıştır.
Bu direktifi Avrupa Birliği'ne paralel bir çizgide takip ediyor olmamız ülkemizin enerji kaynaklarının daha verimli kullanılmasını sağlamaktadır.
Gelecek için doğru ve güvenli seçimler yapmak
ErP direktifleriyle beraber pompa kullanımındaki şartlar büyük ölçüde değişmiştir. Bu direktif, su uygulamaları için ıslak rotorlu pompaları kısıtlarken kuru rotorlu pompaların hidrolik verimi ve motor verimi konusunda da bazı sınırlamalar getirmiştir.
2009'da Avrupa Birliği Heyeti 3 düzenleme yapmıştır.
Şu anda direktif, 2013'e kadar ıslak rotorlu sirkülasyon pompaları için geçerli olan A enerji verimlilik sınıfı gereksiniminin ve eskiden kuru
ErP Direktifine Genel Bakış
21/10/2009 tarihli direktif 2009/125/EC:
Enerjiyle ilişkili ürünler için ekodizayn gerekliliklerinin düzenlenmesi konusunda bir direktif belirlendi. Bu bireysel yönetmelik, bireysel ürün grupları için direktifin uygulama ölçüsü gibi hizmet ediyor.
22/07/2009 tarihli regülasyon (EC) 640/2009
Elektrik motorları için ekodizayn gerekliliklerinin belirlenmesi
22/07/2009 tarihli regülasyon (EC) 641/2009-11/07/2012 tarihli ek (EU) 622/2012
Entegre ıslak rotorlu sirkülasyon pompaları ve bağımsız sirkülasyon pompalarının ekodizayn gerekliliklerinin belirlenmesi
25/07/2012 tarihli regülasyon (EU) 547/2012
Su pompaları için ekodizayn gerekliliklerinin belirlenmesi
05 04
Wilo-Stratos, Farklı
Wilo-Yonos MAXO, Pratik
Wilo-Stratos PICO, Elverişli
Wilo-Yonos PICO, Kolay
Daha fazla bilgi için www.wilo.com.tr Islak rotorlu sirkülasyon pompaları için 3 kademede ErP:
ƒTicari amaçlar için ideal ƒKolay montaj ve devreye
alma
ƒBina otomasyon ile iletişim yeteneği
ƒErP'ye uyumlu ƒBasma yüksekliği ayarının
ve hata kodlarının görüntülenmesi için LED ekran
ƒBasma yüksekliği ayar aralığı 0,5 m
ƒWilo connector ile kolay elektrik bağlantısı
ƒGüvenli bir sistem için genel arıza sinyali
ƒErP'ye uyumlu ƒEkstra ekipman
gerektirmeyen elektrik bağlantısı
ƒEşsiz pompa havalandırma rutini
ƒGeniş LCD ekran ƒSürekli ayar fonksiyonu-
Dynamic Adapt ƒErP'ye uyumlu ƒEkstra ekipman
gerektirmeyen elektrik bağlantısı
ƒEşsiz pompa havalandırma fonksiyonu
ƒTüketimi görüntülemek ve ayarlamak için LED ekran ƒErP'ye uyumlu
"ErP ile ilgili bilmek istediğim herşey Wilo'da"
Gelecek İçin Mükemmel Seçim Wilo ıslak rotorlu pompalar
Bugünden yarının çözümleri
Wilo ile bugünden geleceğe doğru bir adım atmaya karar verin.
Yüksek verimli Wilo-Yonos PICO, Wilo- Stratos PICO ve Wilo-Stratos, 2015'ten sonra uygulanacak olan ıslak rotorlu sirkülasyon pompaları için yönetmeliğin ikinci kademe koşulunu şimdiden karşılıyor. Bu da ısıtma sistemlerinde daha fazla enerji verimliliğine katkıda bulunmaya başladığımız anlamına geliyor. Wilo pompalarıyla sabit devirli ısıtma pompalarının tükettiği elektiriğin %80 kadarını tasarruf etmek mümkün.
Wilo ile güvenli gelecek
ErP yönetmeliği yürürlüğe girdiğinden beri ıslak rotorlu sirkülasyon pompaları için eski enerji verimlilik sınıflandırması olan A-G, yeni sınıflandırma şekli ile yeniden düzenlenmiştir.
Aşina olunan enerji verimlilik etiketi yerini Enerji Verimlilik Endeksi (Energy Efficiency Index-EEI değeri)'ne bırakıyor. Bu yönetmeliğe göre IE4 sınıfı pompalar 1 Ocak 2013 tarihine kadar yürürlükte olan A enerji verimlilik sınıfındaki bir pompadan çok daha verimlidir.
Wilo size enerji verimliliği açısından en titiz koşulları sağlayan ve güvenli bir geleceğe sahip olan yüksek verimli pompalarla çözümler sunuyor.
EEI ≤ 0,27
EEI ≤ 0,23 EEI ≤ 0,23
EEI ≤ 0,23
Sınırlama yok
sınırlama yok
Sınırlama yok
EEI sınır değerlerinin çok üzerinde:
Wilo-Stratos PICO 01/01/2020
01/08/2015
Wilo yüksek verimli
pompaları 1 Ağustos 2015'ten
önce entegre edilmiş ısı jeneratörü ve güneş
enerjisi istasyonlarına entegre sirkülasyon pompalarının değişimi Isı jeneratörü ve güneş
enerjisi istasyonlarına entegre sirkülasyon
pompaları Isıtma ve soğutma
uygulamaları için sirkülasyon pompaları 01/01/2013
EEI = Enerji verimlilik indeksi
Islak rotorlu sirkülasyon pompaları için ErP yönergesi verimlilik değerlerini giderek arttırıyor.
((EC) 641/2009 ve (EU) 622/2012 yönetmeliğine göre) Wilo ile tek seferde tüm değerleri karşılayabilirsiniz.
Wilo ıslak rotorlu pompalar
Islak Rotorlu Pompalar Kademe 1:
2013 Ocak ayından itibaren ısı jeneratörleri dışında kalan yeni ıslak rotorlu sirkülasyon pompalarının Enerji Verimlilik Endeksi (EEI) sınır değeri 0,27 ve daha küçük olmalıdır.
Kademe 2:
Ağustos 2015’ten itibaren EEI değeri 0,23’e kadar düşecektir. 2. kademe, ısı jeneratörleri ve güneş istasyonlarına yeni adapte edilecek ıslak rotorlu pompalar için de uygulanacaktır.
Kademe 3:
Son kademede, yönetmelik ısı jeneratörlerine entegre pompaların değişimi için 2020 yılından itibaren başlayacaktır. Bu uygulama ısıtma, soğutma ve güneş enerjisi sekötründeki tüm ıslak rotorlu pompalar için uygulanacaktır. İçme suyu sirkülasyon pompaları etkilenmeyecektir.
07 06
IE4
01.06.2011 01.01.2015 01.01.2013 01.01.2017
Sınırlama yok MEI ≥ 0,1 MEI ≥ 0,4 MEI ≥ 0,7
Su pompaları
Kuru rotorlu pompaların regülasyonunun ilk kademesi şimdiden uygulanıyor.
Bir sonraki iki yeni kademe 1 Ocak 2017'de uygulanacak.
Wilo-Helix EXCEL, Mükemmel Wilo-Stratos GIGA,
Güçlü
Daha fazla bilgi için:
www.wilo.com.tr
"Planlarımı Wilo ile yapıyorum çünkü onlar gelecekle ilgili herşeyi tasarlıyor."
ƒEksenel girişli ve kendinden rulmanlı su pompaları ƒEksenel girişli ve blok tip su pompaları
ƒRadyal girişli, inline tip blok su pompaları ƒÇok kademeli dikey tip su pompaları
ƒÇok kademeli 4" ve 6" dizayn dalgıç su pompaları ƒEndüstriyel sirkülasyon sistemlerinin yanısıra kamu ve
belediye su temini sistemleri, hidrofor sistemleri ve tesis yönetiminde uygulama
ƒYüksek verimli EC motor ƒOptimize edilmiş verimlilik
ƒ2D/3D lazer kaynaklı yüksek verimli hidrolik ƒYüksek verimli sürücü sayesinde entegre elektronik
kontrol ƒErP'ye uyumlu ƒIsıtma, soğutma ve iklimlendirmede kullanım
için uygun
ƒYüksek verimli EC motor ƒÇok yüksek toplam verimlilik
ƒBina otomasyonuna kolay entegrasyon ƒErP'ye uyumlu
Sınırlama yok IE2 veya daha üstü IE3 veya hız kontröllü
IE2
Sınırlama yok IE2 veya daha üstü IE3 veya hız kontröllü
IE2
IE4 verimlilik değerinin çok üzerinde:
Wilo-Stratos GİGA
MEI = En Düşük Verimlilik Endeksi IE2, IE3 = Motor verimlilik sınıfı
IE4 = En yüksek verimliliği bugünden sağlayan, geleceğin verimlilik sınıfı (IEC/TS 60034-31 Ed. 1'e göre)
Wilo yüksek verimli
pompaları Elektrik motorları
7.5 ila 375 kW Elektrik motorları 0.75
ila < 7.5 kW
Elektrik motorları içim ErP yönergesi verimlilik sınır değerlerini giderek arttırıyor.
(EC 640/2009 yönetmeliğine göre) Wilo ile tek seferde tüm gereksinimleri karşılayabilirsiniz.
Wilo kuru rotorlu pompalar
Wilo kuru rotorlu pompalar ile enerji verimli çözümler
Tüm uygulamalar için su pompaları Temiz su pompalamak için kullanılan kuru rotorlu santrifüj pompaların hidrolik parçaları için "su pompaları için ErP direktifi (2009/125/
EC ve (EU) 547/2012)" geçerlidir.
Gelecek bugünden başlıyor
Wilo pompa kullanıcıları ErP yönetmeliğinin zorladığı bu keskin sınırlamalardan memnunlar.
Yüksek verimli kuru rotorlu Wilo-Stratos GIGA pompa şimdiden en iyi motor verimlilik sınır değeri olan IE4 değerinden çok daha yüksek motor verimliliğine sahip.
Kuru rotorlu pompalar için ErP nedir?
Yeni enerji verimlilik sınıflandırması ErP yönetmeliğinin kuru rotorlu pompalar için en önemli maddesidir. Yeni IE verimlilik sınıfı, eski EFF sınıflandırması yerine geçmiştir.
Burada motor verimlilikleri IE1, IE2, IE3, IE4 olarak tanımlanmıştır ve kodlama büyüdükçe enerji verimlilik sınıfının artması anlamına gelir.
Ayrıca, 2013'ten itibaren su pompalarının hidrolik parçaları için ''En Düşük Verimlilik Endeksi'' (Minimum Efficiency Indeks-MEI) ≥ 0,1 olmalıdır ve 1 Ocak 2015'ten itibaren daha yükselerek bu değer için sınır ≥0,4 olacaktır.
IE4 Kuru Rotorlu Pompalar - ErP direktifinin 3 kademesi
Kademe 1:
16/06/2011’den beri yürürlüktedir. Pazardaki tüm elektrik motorları IE2 verimlilik seviyesine sahip olmak zorundadır. IE1 katagorisindeki elektrik motoruna sahip kuru rotorlu pompaların satışına artık izin verilmemektedir.
Kademe 2:
2015’ten itibaren 7,5 ila 375 kW motor gücüne sahip motorlar için IE3 verimlilik sınıfına sahip motorlar kullanılacaktır. Alternatif olarak,hız kontrollü IE2 verimlilik sınıfına sahip motorlar da kullanılabilecektir.
Kademe 3:
2017’den itibaren Kademe 2 sınırlaması 0,75 ve daha büyük motorlar için geçerli olacaktır.
