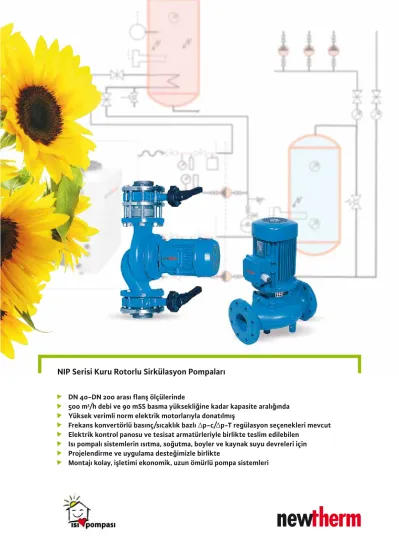

NIP Serisi Kuru Rotorlu Sirkülasyon Pompaları
DN 40-DN 200 arası flanş ölçülerinde
500 m
3/h debi ve 90 mSS basma yüksekliğine kadar kapasite aralığında Yüksek verimli norm elektrik motorlarıyla donatılmış
Frekans konvertörlü basınç/sıcaklık bazlı ∆p-c/∆p-T regülasyon seçenekleri mevcut Elektrik kontrol panosu ve tesisat armatürleriyle birlikte teslim edilebilen
Isı pompalı sistemlerin ısıtma, soğutma, boyler ve kaynak suyu devreleri için Projelendirme ve uygulama desteğimizle birlikte
Montajı kolay, işletimi ekonomik, uzun ömürlü pompa sistemleri
Newtherm NIP Serisi DN 40 - DN200
Düz boru üzerine bağlanabilen (inline) pompalar, sızdırmazlığı mekanik salmastralarla sağlanmış (kuru rotorlu), bakım gerektirmeyen, kavitasyon eğilimi düşük, tek kademeli, uzun ömürlü santrifüj pompalardır.
Isı pompalarıyla kurgulanmış ısıtma, soğutma ve boyler tesisatlarında sirkülasyon pompası olarak kullanılmaktadır. Toprak/su kaynaklı ısı pompası sistemlerinde ise kaynak tarafında salamura suyunun sirkülasyon pompası olarak da kullanılabilmektedir.
Frekans inverterli olarak da kullanımı mümkün olan elektrik motorları, standart teslimat kapsamında IE2 "Yüksek Verimli" sınıfındadır. IE3 "Premium Verimli" sınıfında motor kullanımı özel istek teslimat kapsamında mevcuttur.
Emiş ve basınç flanşları eşit çaplarda ve aynı eksen üzerindedir. Flanşların üzerinde R¼" boyutunda ölçme bağlantıları bulunmaktadır.
Pompalar direkt boru üzerine bağlanabildikleri gibi, özellikle büyük ve ağır tipleri gerektiğinde bir beton kaide üzerine de monte edilebilmektedir. Bu tür montajı mümkün kılan taşıyıcı konsol plakaları, pompa tipine bağlı olarak özel istek teslimat kapsamındadır.
NIP serisi pompalar, pompanın yapı elemanlarını kimyasal olarak etkilemeyen, temiz veya kirlilik oranı 20 ppm’yi (20 miligram/litre) geçmeyen, VDI 2035'e uygun ısıtma/soğutma suyunun ve su/antifriz karışımlı akışkanların basınçlandırılarak transferinde kullanılmaktadır.
Inline pompaların avantajları;
- Montajları kolay ve ekonomiktir.
- Mekandan ve hacimden tasarruf sağlarlar.
- İşletim süresince özel bir bakım gerektirmezler.
- Uzun ömürlüdürler.
- Yüksek verimlidirler.
- İşletim süresince elektrik tasarrufu sağlarlar.
- Çark balanslama ve montaj işçiliği en kaliteli şekilde yapılmıştır.
- Mekanik salmastraları dönüş yönünden bağımsız çalışabilen, kendinden soğutmalı ayar ve bakım gerektirmeyen tiptir.
- Sessiz ve titreşimsiz çalışırlar.
Pompa Kodlaması
Örnek: Newtherm NIP 65/160-1,1/4 NIP Inline flanşlı pompa
65/ Flanş anma ölçüsü DN
160 - Çark anma çapı (mm)
1,1/4 Motor gücü (kW / 4 kutuplu) İşletme Değerleri
Devir hızı n : 1450 / 2900 1/dak Flanş ölçüleri : DN 40 - DN 200
TS EN 1092-2/PN 16 Akışkan sıcaklığı : -15˚C / +100˚C
İşletme basıncı : 10 bar (16 bar özel istek) Malzeme Özellikleri
Pompa gövdesi : GJL-250 (GG 25) AISI 316 (özel istek) Yataklama grubu : GJL-250 (GG 25)
AISI 316 (özel istek)
Çark : GJL-250 (GG 25)
AISI 316 (özel istek) G-CuSn 10 (özel istek) Pompa mili : AISI 420, AISI 316 (özel istek) Mekanik salmastra : SiC/Karbon/EPDM-EN12756 Kaplin/Koruması : EN294 - tam kapalı, rijit tip Elektrik Motoru
Şebeke : 400 V (± %5) - 50 Hz (± %2) Verimlilik Sınıfı : IE2, IE3 (özel istek)
Yapı Tarzı : IEC - B5 / V1 norm motor İzolasyon sınıfı : F
Koruma sınıfı : IP 54 / IP 55 (özel istek) Sargı Termistörleri : Özel istek
Sargı cinsi : ≤ 4 kW 220 Volt ∆ / 380 Volt Y ≥ 5,5 kW 380 Volt ∆ / 660 Volt Y
NIP Serisi Sirkülasyon Pompaları
NIP serisi sirkülasyon pompaları
NIP Serisi Sirkülasyon Pompaları
NIP 40/125 1450 d/dak
NIP 40/200 1450 d/dak
NIP 50/160
NIP 40/160 1450 d/dak
NIP 50/125 1450 d/dak
NIP 50/200
1450 d/dak
NIP Serisi Sirkülasyon Pompaları
NIP 50/250 1450 d/dak
NIP 65/160 1450 d/dak
NIP 65/250 1450 d/dak
NIP 65/125 1450 d/dak
NIP 65/200 1450 d/dak
NIP 65/315
NIP Serisi Sirkülasyon Pompaları
NIP 80/125 1450 d/dak
NIP 80/200 1450 d/dak
NIP 80/315 1450 d/dak
NIP 80/160 1450 d/dak
NIP 80/250 1450 d/dak
NIP 100/160
NIP Serisi Sirkülasyon Pompaları
NIP 100/200 1450 d/dak
NIP 100/315 1450 d/dak
NIP 125/200 1450 d/dak
NIP 100/250 1450 d/dak
NIP 100/400 1450 d/dak
NIP 125/250
1450 d/dak
NIP Serisi Sirkülasyon Pompaları
NIP 125/315 1450 d/dak
NIP 200/315 NIP 125/450
1450 d/dak
NIP 150/315
NIP 125/400 1450 d/dak
NIP 150/250
1450 d/dak
NIP Serisi Sirkülasyon Pompaları
NIP 40/125 2900 d/dak
NIP 40/200 2900 d/dak
NIP 40/160 2900 d/dak
NIP 50/125 2900 d/dak
NIP 50/160 NIP 50/200
NIP Serisi Sirkülasyon Pompaları
NIP 65/250 NIP 50/250 2900 d/dak
NIP 65/160 2900 d/dak
NIP 80/125 NIP 65/125 2900 d/dak
NIP 65/200
2900 d/dak
NIP Serisi Sirkülasyon Pompaları
NIP 80/160 2900 d/dak
NIP 100/160 2900 d/dak
NIP 80/200 2900 d/dak
Inline pompalar, boru tesisatına elektrik motorunun aşağıya sarktığı veya klemens kutusunun başaşağıya kaldığı konumların dışında her pozisyonda monte edilebilirler.
İşletmeye alma
Boru donanımı pompaya taşıttırılmamalı ve konsollarla desteklenmelidir. Isı genleşmelerinin pompaya zarar vermemesi için gerekli önlemler alınmalı, örneğin kompansatörler kullanılmalıdır.
Tesisat çalışmaları yapılırken, pompanın emiş ve basınç flanşları deliksiz contalarla kapatılmalı, montaj bitiminde tüm boru parçaları sökülerek temizlenip boyandıktan sonra yeniden monte edilmelidir.
Borulama çalışmaları bittikten sonra, tüm tesisat basınçlı suyla tekrar yıkanmalıdır.
Emiş veya dönüş hattında pislik tutucu kullanılmalı ve sık sık kontrol edilerek temizlenmelidir.
Pompa çalıştırılmadan önce emiş hattı ve gövdesi suyla doldurulmalı, salmastra haznesinin ve emiş hattının havası alınmalıdır. Pompa kesinlikle susuz çalıştırılmamalıdır.
Kaide ve ankeraj çalışmaları tamamlanmadan, tesisatın
yıkama işlemi yapılmadan, pompa ve emiş hattı suyla
doldurulmadan, kaplin haznesinin ve emiş hattının
havası alınmadan, elektrik motorunun termik koruma
ayarı yapılmadan ve dönüş yönü kontrol edilmeden
pompalar çalıştırılmamalıdır. Test çalışması süresince,
pompa tesisatın değişik karakteristik değerlerinde
çalıştırılarak çektiği akım ölçülmeli ve çıkan sesler
dinlenerek, işletimin pompanın karakteristik eğrisinin
doğru bölgesinde gerçekleştiği saptanmalıdır.
NIP Serisi Sirkülasyon Pompaları
NIP Ağırlık Motor Yapı
Büyüklüğü
Pompa Boyutları (mm) Konsol Ölçüleri (mm) (özel istek teslimat kapsamı)
kg MG DN L0 H1 H2 a w L* x B0 B2 B1 4xØS MxM NxN h
NIP 40/125-0,12/4 28 63M 40 300 160 140 75 160 420 100 208 100 108 14 160 200 25 NIP 40/125-0,18/4 28 63M 40 300 160 140 75 160 420 100 208 100 108 14 160 200 25 NIP 40/125-0,25/4 30 71M 40 300 160 140 75 160 448 100 208 100 108 14 160 200 25 NIP 40/125-0,37/4 31 71M 40 300 160 140 75 160 448 100 208 100 108 14 160 200 25 NIP 40/125-1,1/2 33 80M 40 300 160 140 75 160 465 100 208 100 108 14 160 200 25 NIP 40/125-1,5/2 40 90S 40 300 160 140 75 185 518 100 208 100 108 14 160 200 25 NIP 40/125-2,2/2 42 90L 40 300 160 140 75 185 518 100 208 100 108 14 160 200 25 NIP 40/125-3/2 47 100L 40 300 160 140 75 185 558 100 208 100 108 14 160 200 25 NIP 40/160-0,37/4 37 71M 40 340 180 160 75 160 448 100 236 114 122 14 160 200 25 NIP 40/160-0,55/4 39 80M 40 340 180 160 75 160 465 100 236 114 122 14 160 200 25 NIP 40/160-0,75/4 40 80M 40 340 180 160 75 160 465 100 236 114 122 14 160 200 25 NIP 40/160-3/2 51 100M 40 340 180 160 75 185 558 100 236 114 122 14 160 200 25 NIP 40/160-4/2 59 112M 40 340 180 160 75 185 585 100 236 114 122 14 160 200 25 NIP 40/160-5,5/2 76 132M 40 340 180 160 75 215 648 100 236 114 122 14 160 200 25 NIP 40/200-0,55/4 45 80M 40 380 200 180 75 160 465 100 275 135 140 14 220 260 30 NIP 40/200-0,75/4 46 80M 40 380 200 180 75 160 465 100 275 135 140 14 220 260 30 NIP 40/200-1,1/4 50 90S 40 380 200 180 75 185 518 100 275 135 140 14 220 260 30 NIP 40/200-4/2 64 112M 40 380 200 180 75 185 585 100 275 135 140 14 220 260 30 NIP 40/200-5,5/2 80 132S 40 380 200 180 75 215 648 100 275 135 140 14 220 260 30 NIP 40/200-7,5/2 87 132S 40 380 200 180 75 215 648 100 275 135 140 14 220 260 30 NIP 40/200-11/2 122 160M 40 380 200 180 75 255 806 100 275 135 140 14 220 260 30 NIP 50/125-0,25/4 33 71M 50 300 160 140 90 160 463 100 212 202 110 14 160 200 25 NIP 50/125-0,37/4 34 71M 50 300 160 140 90 160 463 100 212 202 110 14 160 200 25 NIP 50/125-0,55/4 36 80M 50 300 160 140 90 160 480 100 212 202 110 14 160 200 25 NIP 50/125-1,5/2 53 90S 50 300 160 140 90 185 533 100 212 202 110 14 160 200 25 NIP 50/125-2,2/2 55 90L 50 300 160 140 90 185 533 100 212 202 110 14 160 200 25 NIP 50/125-3/2 60 100L 50 300 160 140 90 185 573 100 212 202 110 14 160 200 25
NIP Serisi Sirkülasyon Pompaları
NIP Ağırlık Motor Yapı
Büyüklüğü
Pompa Boyutları (mm) Konsol Ölçüleri (mm) (özel istek teslimat kapsamı)
kg MG DN L0 H1 H2 a w L* x B0 B2 B1 4xØS MxM NxN h
NIP 50/160-0,37/4 38 71M 50 340 180 160 90 160 463 100 238 114 124 14 160 200 25 NIP 50/160-0,55/4 40 80M 50 340 180 160 90 160 463 100 238 114 124 14 160 200 25 NIP 50/160-0,75/4 41 80M 50 340 180 160 90 160 480 100 238 114 124 14 160 200 25 NIP 50/160-1,1/4 45 90S 50 340 180 160 90 160 508 100 238 114 124 14 160 200 25 NIP 50/160-3/2 53 100L 50 340 180 160 90 185 573 100 238 114 124 14 160 200 25 NIP 50/160-4/2 61 112M 50 340 180 160 90 185 600 100 238 114 124 14 160 200 25 NIP 50/160-5,5/2 78 132S 50 340 180 160 90 215 663 100 238 114 124 14 160 200 25 NIP 50/160-7,5/2 85 132S 50 340 180 160 90 215 663 100 238 114 124 14 160 200 25 NIP 50/200-0,75/4 45 80M 50 425 225 200 90 160 480 100 280 135 145 14 220 260 30 NIP 50/200-1,1/4 48 90S 50 425 225 200 90 185 533 100 280 135 145 14 220 260 30 NIP 50/200-1,5/4 50 90L 50 425 225 200 90 185 533 100 280 135 145 14 220 260 30 NIP 50/200-7,5/2 93 132S 50 425 225 200 90 215 663 100 280 135 145 14 220 260 30 NIP 50/200-11/2 128 160M 50 425 225 200 90 255 821 100 280 135 145 14 220 260 30 NIP 50/200-15/2 135 160M 50 425 225 200 90 255 821 100 280 135 145 14 220 260 30 NIP 50/250-1,5/4 60 90L 50 475 250 225 90 185 533 100 342 167 175 18 270 320 35 NIP 50/250-2,2/4 66 100L 50 475 250 225 90 185 573 100 342 167 175 18 270 320 35 NIP 50/250-3/4 69 100L 50 475 250 225 90 185 573 100 342 167 175 18 270 320 35 NIP 50/250-11/2 137 160M 50 475 250 225 90 255 821 100 342 167 175 18 270 320 35 NIP 50/250-15/2 144 160M 50 475 250 225 90 255 821 100 342 167 175 18 270 320 35 NIP 50/250-18,5/2 159 160L 50 475 250 225 90 255 821 100 342 167 175 18 270 320 35 NIP 50/250-22/2 182 180M 50 475 250 225 90 255 864 100 342 167 175 18 270 320 35 NIP 65/125-0,37/4 28 71M 65 340 180 160 110 160 483 100 222 102 120 14 160 200 25 NIP 65/125-0,55/4 30 80M 65 340 180 160 110 160 500 100 222 102 120 14 160 200 25 NIP 65/125-0,75/4 31 80M 65 340 180 160 110 160 500 100 222 102 120 14 160 200 25 NIP 65/125-3/2 55 100L 65 340 180 160 110 185 593 100 222 102 120 14 160 200 25 NIP 65/125-4/2 63 112M 65 340 180 160 110 185 620 100 222 102 120 14 160 200 25 NIP 65/125-5,5/2 78 132S 65 340 180 160 110 215 683 100 222 102 120 14 160 200 25 NIP 65/160-0,55/4 55 80M 65 380 200 180 110 160 500 100 252 116 136 14 220 260 30 NIP 65/160-0,75/4 56 80M 65 380 200 180 110 160 500 100 252 116 136 14 220 260 30 NIP 65/160-1,1/4 60 90S 65 380 200 180 110 185 553 100 252 116 136 14 220 260 30 NIP 65/160-5,5/2 84 132S 65 380 200 180 110 215 683 100 252 116 136 14 220 260 30 NIP 65/160-7,5/2 91 132S 65 380 200 180 110 215 683 100 252 116 136 14 220 260 30 NIP 65/160-11/2 123 160M 65 380 200 180 110 255 841 100 252 116 136 14 220 260 30 NIP 65/200-1,1/4 64 90S 65 475 250 225 110 160 528 100 315 153 162 18 270 320 35 NIP 65/200-1,5/4 66 90L 65 475 250 225 110 185 553 100 315 153 162 18 270 320 35 NIP 65/200-2,2/4 72 100L 65 475 250 225 110 185 593 100 315 153 162 18 270 320 35 NIP 65/200-11/2 137 160M 65 475 250 225 110 255 841 100 315 153 162 18 270 320 35 NIP 65/200-15/2 144 160M 65 475 250 225 110 255 841 100 315 153 162 18 270 320 35 NIP 65/200-18,5/2 159 160L 65 475 250 225 110 255 841 100 315 153 162 18 270 320 35 NIP 65/200-22/2 182 180M 65 475 250 225 110 255 884 100 315 153 162 18 270 320 35 NIP 65/250-1,5/4 74 90L 65 475 250 225 110 185 553 125 343 166 177 18 270 320 35 NIP 65/250-2,2/4 80 100L 65 475 250 225 110 185 593 125 343 166 177 18 270 320 35 NIP 65/250-3/4 83 100L 65 475 250 225 110 185 593 125 343 166 177 18 270 320 35 NIP 65/250-4/4 90 112M 65 475 250 225 110 185 620 125 343 166 177 18 270 320 35 NIP 65/250-15/2 148 160M 65 475 250 225 110 255 841 125 343 166 177 18 270 320 35 NIP 65/250-18,5/2 163 160L 65 475 250 225 110 255 841 125 343 166 177 18 270 320 35 NIP 65/250-22/2 186 180M 65 475 250 225 110 255 884 125 343 166 177 18 270 320 35 NIP 65/315-3/4 125 100L 65 560 280 280 130 200 628 125 418 202 216 23 380 440 45 NIP 65/315-4/4 132 112M 65 560 280 280 130 200 655 125 418 202 216 23 380 440 45 NIP 65/315-5,5/4 144 132S 65 560 280 280 130 230 718 125 418 202 216 23 380 440 45 NIP 65/315-7,5/4 165 132M 65 560 280 280 130 230 759 125 418 202 216 23 380 440 45
NIP Serisi Sirkülasyon Pompaları
NIP Ağırlık Motor Yapı
Büyüklüğü
Pompa Boyutları (mm) Konsol Ölçüleri (mm) (özel istek teslimat kapsamı)
kg MG DN L0 H1 H2 a w L* x B0 B2 B1 4xØS MxM NxN h
NIP 80/125-0,37/4 45 71M 80 380 200 180 130 160 503 125 252 114 138 14 220 260 30 NIP 80/125-0,55/4 47 80M 80 380 200 180 130 160 520 125 252 114 138 14 220 260 30 NIP 80/125-0,75/4 48 80M 80 380 200 180 130 160 520 125 252 114 138 14 220 260 30 NIP 80/125-1,1/4 53 90S 80 380 200 180 130 185 573 125 252 114 138 14 220 260 30 NIP 80/125-4/2 65 112M 80 380 200 180 130 185 640 125 252 114 138 14 220 260 30 NIP 80/125-5,5/2 84 132S 80 380 200 180 130 215 703 125 252 114 138 14 220 260 30 NIP 80/125-7,5/2 91 132S 80 380 200 180 130 215 703 125 252 114 138 14 220 260 30 NIP 80/160-0,75/4 57 80M 80 425 225 200 130 160 520 125 280 128 152 14 220 260 30 NIP 80/160-1,1/4 61 90S 80 425 225 200 130 185 573 125 280 128 152 14 220 260 30 NIP 80/160-1,5/4 63 90L 80 425 225 200 130 185 573 125 280 128 152 14 220 260 30 NIP 80/160-2,2/4 69 100L 80 425 225 200 130 185 613 125 280 128 152 14 220 260 30 NIP 80/160-7,5/2 101 132S 80 425 225 200 130 215 703 125 280 128 152 14 220 260 30 NIP 80/160-11/2 132 160M 80 425 225 200 130 255 861 125 280 128 152 14 220 260 30 NIP 80/160-15/2 139 160M 80 425 225 200 130 255 861 125 280 128 152 14 220 260 30 NIP 80/160-18,5/2 154 160L 80 425 225 200 130 255 861 125 280 128 152 14 220 260 30 NIP 80/200-1,5/4 65 90L 80 475 250 225 130 185 573 125 315 145 170 18 270 320 35 NIP 80/200-2,2/4 71 100L 80 475 250 225 130 185 613 125 315 145 170 18 270 320 35 NIP 80/200-3/4 74 100L 80 475 250 225 130 185 613 125 315 145 170 18 270 320 35 NIP 80/200-4/4 81 112M 80 475 250 225 130 185 640 125 315 145 170 18 270 320 35 NIP 80/200-15/2 145 160M 80 475 250 225 130 255 861 125 315 145 170 18 270 320 35 NIP 80/200-18,5/2 160 160L 80 475 250 225 130 255 861 125 315 145 170 18 270 320 35 NIP 80/200-22/2 173 180M 80 475 250 225 130 255 904 125 315 145 170 18 270 320 35 NIP 80/250-2,2/4 92 100L 80 560 280 280 140 200 638 125 379 182 197 18 350 400 40 NIP 80/250-3/4 95 100L 80 560 280 280 140 200 638 125 379 182 197 18 350 400 40 NIP 80/250-4/4 102 112M 80 560 280 280 140 230 695 125 379 182 197 18 350 400 40 NIP 80/250-5,5/4 126 132S 80 560 280 280 140 230 728 125 379 182 197 18 350 400 40 NIP 80/315-5,5/4 146 132S 80 595 315 280 150 230 738 140 425 205 220 23 380 440 45 NIP 80/315-7,5/4 167 132M 80 595 315 280 150 230 779 140 425 205 220 23 380 440 45 NIP 80/315-11/4 190 160M 80 595 315 280 150 270 896 140 425 205 220 23 380 440 45 NIP 80/315-15/4 204 160L 80 595 315 280 150 270 896 140 425 205 220 23 380 440 45 NIP 100/160-1,5/4 71 90L 100 475 250 225 150 125 533 140 292 130 162 18 270 320 35 NIP 100/160-2,2/4 77 100L 100 475 250 225 150 125 573 140 292 130 162 18 270 320 35 NIP 100/160-3/4 80 100L 100 475 250 225 150 135 583 140 292 130 162 18 270 320 35 NIP 100/160-11/2 149 160M 100 475 250 225 150 255 881 140 292 130 162 18 270 320 35 NIP 100/160-15/2 156 160M 100 475 250 225 150 255 881 140 292 130 162 18 270 320 35 NIP 100/160-18,5/2 171 160L 100 475 250 225 150 255 881 140 292 130 162 18 270 320 35 NIP 100/160-22/2 194 180M 100 475 250 225 150 255 924 140 292 130 162 18 270 320 35 NIP 100/200-2,2/4 88 100L 100 525 275 250 170 200 628 140 362 170 192 18 270 320 35 NIP 100/200-3/4 91 100L 100 525 275 250 170 200 668 140 362 170 192 18 270 320 35 NIP 100/200-4/4 98 112M 100 525 275 250 170 230 725 140 362 170 192 18 270 320 35 NIP 100/200-5,5/4 114 132S 100 525 275 250 170 230 758 140 362 170 192 18 270 320 35 NIP 100/250-4/4 110 112M 100 580 300 280 170 200 695 140 384 178 206 18 350 400 40 NIP 100/250-5,5/4 133 132S 100 580 300 280 170 230 758 140 384 178 206 18 350 400 40 NIP 100/250-7,5/4 154 132M 100 580 300 280 170 230 799 140 384 178 206 18 350 400 40 NIP 100/250-11/4 175 160M 100 580 300 280 170 270 916 140 384 178 206 18 350 400 40 NIP 100/315-7,5/4 187 132M 100 670 355 315 160 230 789 140 455 215 240 23 420 480 45 NIP 100/315-11/4 208 160M 100 670 355 315 160 270 906 140 455 215 240 23 420 480 45 NIP 100/315-15/4 222 160L 100 670 355 315 160 270 906 140 455 215 240 23 420 480 45
NIP Serisi Sirkülasyon Pompaları
NIP Ağırlık Motor Yapı
Büyüklüğü
Pompa Boyutları (mm) Konsol Ölçüleri (mm) (özel istek teslimat kapsamı)
kg MG DN L0 H1 H2 a w L* x B0 B2 B1 4xØS MxM NxN h
NIP 100/400-15/4 287 160L 100 800 400 400 150 300 926 160 558 270 288 23 420 480 45 NIP 100/400-18,5/4 316 180M 100 800 400 400 150 300 969 160 558 270 288 23 420 480 45 NIP 100/400-22/4 324 180L 100 800 400 400 150 300 969 160 558 270 288 23 420 480 45 NIP 100/400-30/4 373 200L 100 800 400 400 150 300 1005 160 558 270 288 23 420 480 45 NIP 100/400-37/4 430 225S 100 800 400 400 150 330 1105 160 558 270 288 23 420 480 45 NIP 125/200-3/4 118 100L 125 560 280 280 180 225 703 140 390 182 208 23 380 440 45 NIP 125/200-4/4 125 112M 125 560 280 280 180 225 730 140 390 182 208 23 380 440 45 NIP 125/200-5,5/4 147 132S 125 560 280 280 180 255 793 140 390 182 208 23 380 440 45 NIP 125/200-7,5/4 168 132M 125 560 280 280 180 255 834 140 390 182 208 23 380 440 45 NIP 125/250-5,5/4 184 132S 125 630 315 315 180 255 793 140 413 195 218 23 380 440 45 NIP 125/250-7,5/4 205 132M 125 630 315 315 180 255 834 140 413 195 218 23 380 440 45 NIP 125/250-11/4 226 160M 125 630 315 315 180 295 951 140 413 195 218 23 380 440 45 NIP 125/250-15/4 240 160L 125 630 315 315 180 295 951 140 413 195 218 23 380 440 45 NIP 125/315-11/4 218 160M 125 710 355 355 160 295 931 140 488 230 258 23 420 480 45 NIP 125/315-15/4 232 160L 125 710 355 355 160 295 931 140 488 230 258 23 420 480 45 NIP 125/315-18,5/4 261 180M 125 710 355 355 160 295 974 140 488 230 258 23 420 480 45 NIP 125/315-22/4 269 180L 125 710 355 355 160 295 974 140 488 230 258 23 420 480 45 NIP 125/400-22/4 327 180L 125 800 400 400 100 325 944 160 562 270 292 23 420 480 45 NIP 125/400-30/4 376 200L 125 800 400 400 100 325 980 160 562 270 292 23 420 480 45 NIP 125/400-37/4 438 225S 125 800 400 400 100 355 1080 160 562 270 292 23 420 480 45 NIP 125/400-45/4 475 225M 125 800 400 400 100 355 1080 160 562 270 292 23 420 480 45 NIP 125/450-45/4 460 225M 125 850 425 425 160 355 1140 160 613 297 316 23 450 500 20 NIP 125/450-55/4 480 250M 125 850 425 425 160 355 1265 160 613 297 316 23 450 500 20 NIP 125/450-75/4 730 280S 125 850 425 425 160 355 1333 160 613 297 316 23 450 500 20 NIP 150/250-11/4 234 160M 150 710 355 355 180 320 976 140 474 220 254 23 420 480 45 NIP 150/250-15/4 248 160L 150 710 355 355 180 320 976 140 474 220 254 23 420 480 45 NIP 150/250-18,5/4 277 180M 150 710 355 355 180 320 1019 140 474 220 254 23 420 480 45 NIP 150/250-22/4 285 180L 150 710 355 355 180 320 1019 140 474 220 254 23 420 480 45 NIP 150/315-15/4 300 160L 150 710 355 355 180 360 1016 160 548 258 290 23 450 500 20 NIP 150/315-18,5/4 329 180M 150 710 355 355 180 360 1059 160 548 258 290 23 450 500 20 NIP 150/315-22/4 337 180 150 710 355 355 180 360 1059 160 548 258 290 23 450 500 20 NIP 150/315-30/4 386 200L 150 710 355 355 180 360 1095 160 548 258 290 23 450 500 20 NIP 150/315-37/4 445 225S 150 710 355 355 180 390 1195 160 548 258 290 23 450 500 20 NIP 150/400-37/4 483 225S 150 800 400 400 180 390 1195 160 604 290 314 23 450 500 20 NIP 150/400-45/4 520 225M 150 800 400 400 180 390 1195 160 604 290 314 23 450 500 20 NIP 150/400-55/4 540 250M 150 800 400 400 180 395 1295 160 604 290 314 23 450 500 20 NIP 150/400-75/4 790 280S 150 800 400 400 180 395 1363 160 604 290 314 23 450 500 20 NIP 200/315-18,5/4 420 180M 200 800 450 350 200 400 1119 160 547 252 295 23 450 500 20 NIP 200/315-22/4 428 180L 200 800 450 350 200 400 1119 160 547 252 295 23 450 500 20 NIP 200/315-30/4 477 200L 200 800 450 350 200 400 1155 160 547 252 295 23 450 500 20 NIP 200/315-37/4 536 225S 200 800 450 350 200 430 1255 160 547 252 295 23 450 500 20 NIP 200/315-45/4 573 225M 200 800 450 350 200 430 1255 160 547 252 295 23 450 500 20 NIP 200/400-37/4 540 225S 200 900 500 400 200 430 1255 160 618 290 328 23 450 500 20 NIP 200/400-45/4 577 225M 200 900 500 400 200 430 1255 160 618 290 328 23 450 500 20 NIP 200/400-55/4 597 250M 200 900 500 400 200 430 1380 160 618 290 328 23 450 500 20 NIP 200/400-75/4 847 280S 200 900 500 400 200 430 1448 160 618 290 328 23 450 500 20
