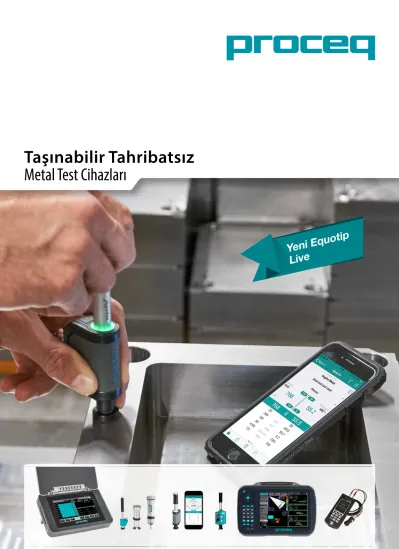

Taşınabilir Tahribatsız Metal Test Cihazları

(1)

Taşınabilir Tahribatsız Metal Test Cihazları

Yeni Equotip

Live

(2)

Sertlik Testi Çözümleri

Equotip Live

Leeb D Equotip

Piccolo / Bambino 2 Equotip 550

Leeb Equotip 550

Portable Rockwell Equotip 550 UCI

Test yöntemi

Prensip

Zaman

Darbe aşaması Tepme aşaması HL = * 1000 = * 1000 B

A vi

vr

~vi

~vr

Leeb (dinamik): Test parçasının yüzeyine doğru yay kuvveti ile itilen bir darbe uygulayıcı gövdenin hızının ölçülmesi

Portable Rockwell 50N (statik):

Test parçasına bastırılan bir elmasın iz derinliği-

nin ölçülmesi

UCI (Ultrasonik Kontak Empedansı): Vickers

ölçüm ucuna ait iz derinliği ile ilişkili olan

frekans değişiminin ölçümü

Standartlar ASTM A956, ISO 16859, DIN 50156 DIN 50157 ASTM A1038, DIN 50159

Ölçüm süresi 1 sn'den kısa 5 sn'ye kadar ~1 sn

Asıl ölçek HL μm, µinç HV (UCI)

Kullanılabilir öl-

çekler HB, HV, HRB, HRC, HS,

MPA HB, HV, HRB, HRC, HS,

MPA^2] HB, HV, HRA, HRB, HRC, HS, MPA

HB, HV, HRA, HRB, HRC, HR15N, HR15T, HMMRC,

MPA HB, HV, HRB, HRC, MPA

Yöntemlerle kombi-

nasyon - - Portable Rockwell, UCI Leeb, UCI Leeb, Portable Rockwell

Uygulamalar

Problar D D DL D DC DL S E G C 50 N Ayarlanabilir HV1 – HV5

İnce cisimler •

Hafif cisimler • • •

Erişilebilirliği sınırlı

olan cisimler • • • •

Cilalanmış cisimler • • •

Küçük yuvarlak

cisimler^2] • • • • • • • • •

Orta boyutlu ci-

simler • • • • • • • • • • •

Çok sert cisimler • • • •

Büyük cisimler • • • • • • • • • • • •

Büyük döküm

cisimler •

Ekran birimi

Ekran

Equotip Uygulaması

iOS aygıt Tek renkli, 4 basamaklı 7” renkli Dokunmatik Ekran Birimi (800x480 piksel) Bellek iOS aygıt 32 KB (~ 2.000 okuma)^1] Dahili 8 GB anlık bellek (> 1.000.000 ölçüm) Veri bağlantısı Bluetooth, WiFi USB, ücretsiz yazılım USB, Eternet, ücretsiz yazılım Güç kaynağı Şarj edilebilir AAA

pil (ömrü > 8 saat) Yerleşik pil

(ömrü > 16 saat) Değiştirilebilir pil (ömrü > 8 saat)

Platform iOS aygıt Entegre birim Modüler konsept, IP 54

Kullanıcı arayüzü Çoklu dil Çoklu dil Dilden bağımsız 11 Dil ve saat dilimi desteklenir

Kişiselleştirme Kayıt defteri - Kullanıcı profilleri, kullanıcı görünümleri

Kullanıcı yönlen-

dirmesi Ekran yardımı - Ekran ipuçları, sihirbazlar, elektronik kılavuz

Raporlama Proceq bulutu PC yazılımı^1] PC yazılımı, doğrudan raporlama, özel raporlar

Aksesuarlar

Ölçüm aksesuarları 13 Destek halkası 14 Destek halkası 16 Destek halkası 3 Özel ayak, 3 özel des-

tekli kelepçe 1 Özel ayak

Doğrulama araçları 4 Test bloğu 7 Test bloğu 16 Test bloğu 3 Test bloğu 3 Test bloğu

En sezgisel, taşınabilir Leeb sertlik test cihazı

(3)

Gerçek Za- manlı Senkro-

nizasyon Paylaş

Equotip Live Leeb D Darbe Cihazı

•

Sahadaki dar alanlar için mükemmel, ultra taşınabilir kablosuz cihaz

•

Birden fazla kullanıcı aynı darbe cihazını paylaşabilir / Birden fazla darbe cihazını aynı uygulama ile kullanın

•

Durum göstergeli, çok-renkli LED halka Equotip Uygulaması ve Proceq Live bulutu

•

Temiz kullanıcı arayüzü ve tam veri izlenebilirlişi için kayıt defteri

•

Veri kaybını önlemek üzere sürekli çevrimiçi yedekleme

•

Güvenli web platformu live.proceq.com

•

Merkezileştirilmiş rapor şablonu ve profil yönetimi

Nesnelerin İnterneti (IoT) ve Endüstri 4.0 için üretilmiştir

En sezgisel, taşınabilir Leeb sertlik test cihazı

(4)

Equotip® – 1975’ten beri Endüstri Standardı

Equotip, dinamik Leeb, Portable Rockwell ve UCI sertlik testi prensipleri ile yapılan taşınabilir sertlik testleri için en yaygın ve güvenilir çözümdür. Proceq cihazları İsviçre’de geliştirilmekte, tasarlanmakta ve imal edilmektedir.

Equotip Piccolo / Bambino 2, Leeb sertlik prensibini takip ederek ekranı ve darbe cihazını tek bir birimde birleştirir. Darbe yönünün otomatik olarak tanınması ve öz tanılama, metal sertliği testini inanılmaz derecede kolaylaştırır.

Test Bloğu Portföyü

Düzenli doğrulama için farklı sertlik seviyelerine sahip her darbe cihazı için kapsamlı bir hassas sertlik test bloğu yelpazesi mevcuttur.

Aksesuarlar

Çeşitli test numunesi geometrileri üzerinde testlerin gerçekleştiril- mesine imkan tanıyan benzersiz ölçüm kelepçesi, destek ayakları ve halkalar mevcuttur.

Equotip 550; dinamik Leeb, Portable Rockwell ve UCI ile yapılan taşınabilir sertlik testleri için en çok çeşitliliğe sahip, hepsi bir arada çözümdür. Equotip Dokunmatik Ekran Birimi, daha fazla etkinlik ve yüksek kullanıcı deneyimi sağlamak üzere sezgisel bir arayüz sunar.

Kılavuzluk Eden

Sihirbazlar Birleşik yöntemler Özel Raporlar

Leeb prensibi, en hızlı ve en kolay sertlik belirleme yöntemidir. Yedi farklı darbe cihazı ve 16 adet destek halkası ile Equotip 550 Leeb geniş bir uygulama yelpazesini kapsar. Sihirbazlar, raporlama, ha- ritalama ve benzeri daha pek çok yeni özellik, kullanımı çok daha pratik ve hiç olmadığı kadar maliyet etkin kılar.

Equotip 550 Portable Rockwell, ince veya hafif numuneler üzerindeki uygulamalar için büyük takdir gören bir statik sertlik ölçümü çözümüdür. Ayrıca, özel ayarlamalara gerek kalmaksızın neredeyse tüm malzemeler üzerinde kullanılabilmesi, cihazın diğer ölçüm prensipleri için de bir referans yöntemi olarak yaygın kullanımını sağlar. Geniş bir aksesuar çeşitliliği, cihaza büyük bir çok yönlülük katar.

HV 5 HV 4 HV 3 HV 2 HV 1 Patent pending Pat ent pending · Patent pendin

g

Paten

t pending

· Pat

ent pen

ding Equotip 550 UCI; kaynaklar, HAZ veya zorlu yüzey yapıları gibi, erişilebilirliğin sınırlı olduğu uygulamalar için çok uygundur. UCI ölçümleri hızlı ve kolaydır ve bizim dünya prömiyerimiz olan HV1 ile HV5 (patent başvurusu yapılmıştır) arasında ayarlanabilir test yükü ile, tek bir UCI probu geniş bir uygulama yelpazesini kapsayabilir.d from HV1 to HV5 (patent pending), a wide range of applications can be covered with only one UCI probe.

(5)

Yeni Equotip® 550 Dokunmatik Ekran Birimi Zorlu Ortamlar için Üretilmiştir

Sağlamlık için optimize edilmiş özel dış gövde Ergonomik olarak tasarlanmış, darbeleri soğuran, kauçuk kaplı dış gövde. Toza ve sıçrayan sulara karşı koruma (IP 54).

Toza ve gerilim

sıçramalarına karşı korumalı konektörler ve devreler Tüm konektörler için özel olarak tasarlanmış koruyucu lastik kapaklar, alçak gerilim güvenliği ve elektromanyetik uyumluluk açısından EMC yönergelerini karşılamaktadır.

Çizilmelere karşı dayanıklı sağlam dokunmatik ekran Gorilla® Cam Teknolojisi sayesinde dayanıklı ve çizilmez dokunmatik ekran. İsteğe bağlı parlamayı önleyici folyo sayesinde ekranda daha az yansıma.

Geniş sıcaklık aralığında çalışabilir

-10°C ila +50°C (14 ila 122°F) sıcaklıklarda ve % 95'e kadar nemde çalışır.

Ayrıntılı Kullanıcı Arayüzü Kolay kullanım için sanayi uzmanları tarafından tasarlanmıştır Dokunmatik Ekran Özellikleri

Yüksek çözünürlüklü ekran üzerinde basit ve iyileştirilmiş kullanılabilirlik

Kişiselleştirilmiş Ekranlar Görünümü ihtiyaçlarınıza göre belirleyin

(6)

D/DC

+ Equotip Live

DL

S E G C

+ Equotip Piccolo 2 / Bambino 2

Darbe kuvveti 11 Nmm 11 Nmm 11 Nmm 11 Nmm 90 Nmm 3 Nmm

Ölçüm ucu Tungsten karbür

3 mm Tungsten karbür

2.8 mm Seramik

3 mm Çok kristalli elmas 3 mm

Tungsten karbür

5 mm Tungsten karbür

3 mm

Kapsam En yaygın kulla-

nılan probdur.

Uygulamaların çoğunluğu içindir.

Zor ulaşılan alanlar veya erişimi kısıtlı alanlarda ölçüm için dar ölçüm ucu (prob).

Aşırı sertlik ara- lıklarında ölçüm için. Yüksek karbür içeriğine sahip takım çelikleri.

Örn. dökümler ve dövme parçalar gibi büyük ve ağır bileşenler.

Yüzeyi sertleşti- rilmiş parçalar, kaplamalar, ince veya darbeye duyarlı parçalar için.

Test blokları <500 HLD

~600 HLD

~775 HLD

<710 HLDL

~780 HLDL

~890 HLDL

<815 HLS

~875 HLS ~740 HLE

~810 HLE ~450 HLG

~570 HLG ~565 HLC

~665 HLC

~835 HLC

Ölç üm Menzili

Çelik ve döküm

çeliği ^Vickers^Brinell_Rockwell

Shore Rm N/mm²

HV HB HRBHRC HRAHS σ1σ2 σ3

81-955 81-654 38-100 20-68 30-99 275-2194 616-1480 449-847

80-950 81-646 37-100 21-68 31-97 275-2297 614-1485 449-849

101-964 101-640 22-70 61-88 28-104 340-2194 615-1480 450-846

84-1211 83-686 20-72 61-88 29-103 283-2195 616-1479 448-849

90-646 48-100

305-2194 618-1478 450-847

81-1012 81-694 20-70 30-102 275-2194 615-1479 450-846 Soğuk işlem takım

çeliği ^Vickers^Rockwell ^HV^HRC ^80-900^21-67 ^80-905^21-67 ^104-924^22-68 ^82-1009^23-70 ^* ^98-942^20-67 Paslanmaz çelik

^Vickers^Brinell_Rockwell ^HV^HB_HRB HRC

85-802 85-655 46-102 20-62

* 119-934

105-656 70-104 21-64

88-668 87-661 49-102 20-64

* *

Lamel grafitli

dökme demir GG ^Brinell^Vickers_Rockwell ^HB^HV_HRC ^90-664^90-698_21-59 ^* ^* ^* ^92-326 ^* Dökme demir,

küresel grafitli GGG ^Brinell^Vickers_Rockwell ^HB^HV_HRC ^95-686^96-724_21-60 ^* ^* ^* ^127-364_19-37 ^* Döküm alüminyum

alaşımlar ^Brinell^Vickers_Rockwell ^HB^HV_HRB ^19-164^22-193_24-85 ^20-187^21-191 ^20-184^22-196 ^23-176^22-198 ^19-168_24-86 ^21-167_23-85 Bakır/çinko

alaşımları (pirinç) ^Brinell^Rockwell ^HB^HRB ^40-173^14-95 ^* ^* ^* ^* ^*

CuAI/CuSn alaşımları

(bronz) ^Brinell ^HB ^60-290 ^* ^* ^* ^* ^*

Biçimlendirilmiş bakır alaşımlar, düşük alaşımlı

Brinell HB 45-315 * * * * *

Test P ar çası Ger ekleri

Yüzey hazırlama Pürüzlülük derecesi sınıfı ISO 1302 N7 N9 N5

Maks. pürüz derinliği Rt (μm / μinç) 10 / 400 30 / 1200 2.5 / 100

Ortalama pürüz derinliği R_a (μm / μinç) 2 / 80 7 / 275 0.4 / 16

Minimum numune

kütlesi Kompakt şekilli (kg / lb) 5 / 11 15 / 33 1.5 / 3.3

Katı kaide üzerinde (kg / lb) 2 / 4.5 5 / 11 0.5 / 1.1

Plakaya bağlı halde (kg / lb) 0.05 / 0.2 0.5 / 1.1 0.02 / 0.045

Minimum numune

kalınlığı Ayrık (mm / inç) 25 / 0.98 70 / 2.73 15 / 0.59

Bağlaşık (mm / inç) 3 / 0.12 10 / 0.4 1 / 0.04

Yüzey tabakası kalınlığı (mm / inç) 0.8 / 0.03 0.2 / 0.008

Test yüzeyindeki

iz ölçüleri ^{300 HV,}^{30 HRC ile} Çap (mm / inç) 0.54 / 0.021 1.03 / 0.04 0.38 / 0.015

Derinlik (μm / μinç) 24 / 960 53 / 2120 12 / 480

600 HV,

55 HRC ile Çap (mm / inç) 0.45 / 0.017 0.9 / 0.035 0.32 / 0.012

Derinlik (μm / μinç) 17 / 680 41 / 1640 8 / 320

800 HV,

63 HRC ile Çap (mm / inç) 0.35 / 0.013 0.30 / 0.011

Derinlik (μm / μinç) 10 / 400 7 / 280

Equotip® Leeb Darbe Cihazları

(7)

İstediğiniz zaman, sahada istediğiniz yerde yükseltme

Makul fiyatlı yüksek teknoloji

• Muayene, inceleme ve teknik geliştirme için temel bir araç

• Yüksek bir darbe gerilimi ile daha fazla tanıma

200 kHz ile 20 mHz arasında geniş sistem bant genişlişi

• Gerçek üstten görünüm ve DGS kusur boyutlandırma teknişini içerir

• Tüm modellerde ikiz eksenli kodlama bulunur

Kusursuz yazılım ve raporlama

• Hızlı yapılandırmalar için sihirbazlar ve seçeneklere özel yardım

• 3B tarama planları, muayene prosedürleri oluşturmaya ve sonuçların analizine yardımcı olurSave and re-use settings

• Ayarları kaydedin ve yeniden kullanın

• Ölçüm cihazı ile PC yazılımı arasında kesintisiz başlantı

• TOFD için yanal dalga kaldırma işlevi

Dayanıklı ve kompakt

• Tek elle kullanım için hafif

• Dayanıklı IP 66 dış gövde

• Korumalı başlantılar: 2x USB, 1x Eternet

Özel yükseltme:

Ham verileri CSV formatında dışarı aktarın

Proceq Flaw Detector 100

PA 16:64 PA 16:16 TOFD UT

UT

TOFD UT

PA 16:64

PA 16:16

(8)

Bildirimde bulunulmaksızın değişikliğe tabidir. Bu dokümantasyonda yer alan tüm bilgiler, iyi niyetle sunulmuştur ve doğru olduğuna inanılmaktadır. Proceq SA, bilgilerin eksiksizliği ve/veya doğruluğu konusunda hiçbir garanti vermez ve tüm sorumluluğu reddeder. Proceq SA tarafından imal edilen ve/veya satılan her ürünün kullanımı ve uygulaması için, özel uygulamalı kullanma talimatlarına açıkça atıfta bulunulur.

Proceq SA

Ringstrasse 2 8603 Schwerzenbach İsviçre

Tel.: +41 (0)43 355 38 00 Faks: +41 (0)43 355 38 12 [email protected] www.proceq.com

Ordering Information

356 10 001 Equotip 550 356 10 002 Equotip 550 Leeb D 356 10 003 Equotip 550 Leeb G

356 10 004 Equotip 550 Portable Rockwell 356 10 005 Equotip 550 UCI

356 10 020 Equotip 550 Portable Rockwell ve UCI Kiti 356 10 021 Equotip 550 Portable Rockwell ve Leeb D Kiti 356 10 022 Equotip 550 Leeb D ve UCI Kiti

356 00 600 Equotip Portable Rockwell Probu*

352 10 001 Equotip Piccolo 2 Sertlik Test Cihazı, D birimi 352 20 001 Equotip Bambino 2 Sertlik Test Cihazı, D birimi 358 10 001 Equotip Live Leeb D Kiti

358 99 002 Equotip Live Leeb D Sınırsız Kiralaması (İlave olarak şunları gerektirir: 358 10 001 Equotip Live Leeb D Kiti)

792 10 000 Proceq Flaw Detector 100 (Lemo) 792 20 000 Proceq Flaw Detector 100 (BNC) 790 10 000 Zonotip

790 20 000 Zonotip+

* Prob doğrudan bir PC’ye bağlanabilir (yazılım dahildir)

Servis ve Garanti Bilgileri

Proceq, dünya çapında hizmet ve destek birimlerimiz aracılığıyla her test cihazı için komple destek sağlamayı taahhüt etmektedir.

Ayrıca her ölçüm cihazı, elektronik kısım için standart Proceq 2 yıl- lık garantisi ve uzatılmış garanti seçenekleri ile desteklenmektedir.

Standart garanti

• Ölçüm cihazının elektronik kısmı: 24 ay

• Ölçüm cihazının mekanik kısmı: 6 ay Uzatılmış garanti

Yeni bir ölçüm cihazı edinirken, ölçüm cihazının elektronik kısmı için maks. 3 yıllık ilave garanti satın alınabilir. Bu ilave garanti, sa- tın alma tarihinde veya satın alma işleminden sonra 90 gün içinde talep edilmelidir.

Ultrasonik Kalınlık Cihazı Sipariş Bilgileri

Zonotip, demir ve demir dışı metaller, polimerler,
