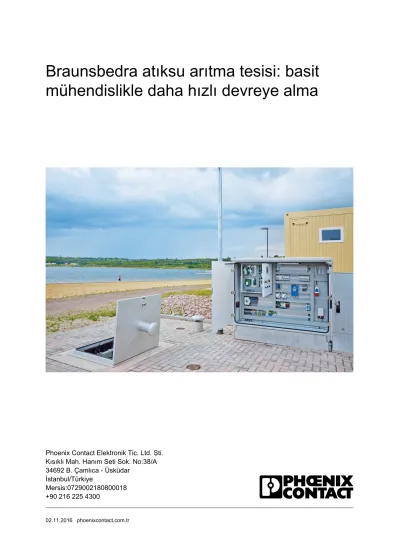

Braunsbedra atıksu arıtma tesisi: basit mühendislikle daha hızlı devreye alma
Phoenix Contact Elektronik Tic. Ltd. Şti.
Kısıklı Mah. Hanım Seti Sok. No:38/A 34692 B. Çamlıca - Üsküdar
İstanbul/Türkiye
Mersis:0729002180800018 +90 216 225 4300
02.11.2016 phoenixcontact.com.tr PHOENIX CONTACT 2/5
Braunsbedra atıksu arıtma tesisi: basit mühendislikle daha hızlı devreye alma
Genel bakış
• ZWAG'ın (Zweckverband Wasserversorgung ve Abwasserentsorgung Geiseltal – Geiseltal Su Temini ve Atıksu Yönetim Kurumu) merkezi atıksu arıtma tesisinde toplanan tüm atıksu mekanik ve biyolojik olarak arıtılır.
• Günümüzde su yönetim şirketleri tedarikçilerinden komponentten ziyade kapsamlı çözümler beklemektedir.
• Otomasyon kurma söz konusu olduğunda pompa istasyonlarının mobil haberleşme ve SHDSL teknolojisini kullanarak atıksu arıtma tesisinin kontrol sistemine entegre edilmesi ve saha cihazlarının entegre edilmesi söz konusudur.
• ZWAG kararlı teknolojinin avantajlarından yararlanmaktadır.
Müşteri profili
Almanya'daki dünyanın en büyük yapay gölü Geiseltalsee ZWAG bölgesinde yer alır.
Geiseltal'da 1995 yılına kadar linyit kömürü çıkarılmaktaydı, şimdi ise dinlenme bölgesidir.
Bölgedeki su temininin negatif etkilenmemesi için toplanan tüm atıksu ZWAG atıksu arıtma tesisine yönlendirilir.
Geiseltalsee Almanya'da dünyanın en büyük yapay gölüdür
Uygulama
Modernizasyon işlerinin bir parçası olarak ZWAG ekibi üç atıksu pompa istasyonu için yeni bir çözüm arıyordu. Stöbnitzer Mitte pompa istasyonu atıksuyu doğrudan arıtma tesisine giden kanala pompalar.
Geiseltalsee'deki yeni iki pompa istasyonu - Strand Mücheln ana pompa istasyonu ve Strand Mücheln pompa istasyonu - kanalı dönüşmlü olarak besler. Bu kaskad sisteme göre enerji kullanımı açısından daha kullanışlıdır.
Farklı üreticilerden tek tek komponent yerine kapsamlı bir çözüm gerekiyordu. Aşırı gerilim koruma ve kesintisiz güç kaynağıyla sağlanan operasyonel süreklilik diğer gerekliliklerdi. Bunun ışığında Krohne Messtechnik ve Phoenix Contact'ın koordine edilmiş konsepti oldukça etkileyicidir. Konsept iki firmanın birlikte geliştirdiği Waterworx proses kütüphanesinin fonksiyon bloklarını baz almaktadır. Bloklar ölçme teknolojisinin otomasyon ve kontrol teknolojisine kolayca entegre edilmesini sağlar.
Çözüm
Birçok otomasyon teknolojisi bu düzene göre uygulanmıştır. Pompa istasyonlarının mobil haberleşme ve SHDSL teknolojisini kullanarak atıksu arıtma tesisinin kontrol sistemine entegre edilmesi ve saha cihazlarının entegre edilmesi söz konusudur (Krohne Optiflux 2050 W debimetresi ve diğer ölçüm ve sürücü komponentleri).
PSI-MODEM-SHDSL/ETH endüstriyel
modemiyle seri cihazlar mevcut bakır kablolar kullanarak ağa entegre edilebilir. SHDSL teknolojisi 30 Mbps veri hızına imkan tanır.
SHDSL modem noktadan noktaya bağlantılar, yedekleme ve hat ve yıldız topolojilerini kurmak için kullanılabilir. Modemler kendileri arasındaki SHDSL hızını otomatik belirleyerek DIP siviç ayarını ortadan kaldırır.
Bir IP adresinin atanması ve client/server konfigürasyonuna gerek yoktur. Entegre kayıt defteri ve alarm çıkışları sahada bakımı kolaylaştırır.
Krohne ölçme teknolojisi ve Phoenix Contact otomasyon cihazları
02.11.2016 phoenixcontact.com.tr PHOENIX CONTACT 4/5
Mobil haberleşme kablo bazlı bağlantı eksiğini kapatır
Mevcut hatlar veya kamusal telefon şebekesi mevcut değilse PSI modem ürün gamındaki yüksek performanslı 3G router veriyi kablosuz olarak kontrol sistemine iletmek için kullanılır.
Pompa istasyonları IP ağına UMTS/HSPA bağlantısı kullanılarak entegre edilir. Bu bağlantı çalışmazsa 3G router otomatik GPRS/EDGE geçişi yapar. Entegre firewall ve VPN desteği yetkisiz erişime karşı koruma sağlar.
Veri bağlantısı ve mobil ağın kalitesi de izlenir.
Durum kötüleşirse 3G modem bir mesaj gönderir veya mobil ağ bağlantısını yeniler. Altı konfigüre edilebilir giriş bağımsız olarak alıcılara SMS veya e-posta gönderimini sağlar. Dört entegre çıkış şifre korumalı SMS üzerinden aktive edilerek sistem durumu uzaktan kontrol edilir ve fonksiyon geçişleri yapılır.
Dokunmatik panelle sahada operasyon
Ürünler
Tanım Tip Sipariş No.
Yönetimsiz: Noktadan noktaya bağlantılar, lineer ve
ring yapılar için endüstriyel Ethernet genişletici PSI-MODEM-SHDSL/ETH 2313643 Dağıtılmış I/O cihazlarının bağlantısı için PROFINET
bus modülü IL PN BK DI8 DO4 2TX 2703994
PC Worx için WATERWORX yazılım kütüphanesi WATERWORX 2400180
Metal muhafazada güvenlik cihazı FL MGUARD RS4000 TX/TX
VPN 2200515
PC WORX UA SERVER PC WORX UA SERVER 2402685
atvise® görüntüleme yazılımı ATVISE 2400478
ACRON veri yönetim yazılımı ACRON 2400115
Axioline F I/O'larının doğrudan kontrolü için
Axiocontrol AXC 3050 2700989
