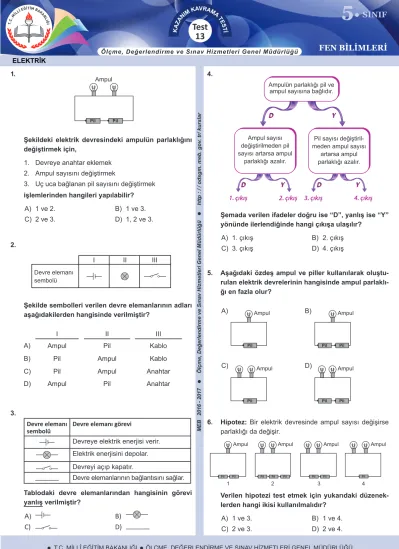

KAZA NIM KAVRAMA TES Tİ
5.
SINIF
MEB 2016 - 2017 Ölçme, Değerlendirme ve Sın av Hizmetleri Genel Müdürlüğühttp : / / odsgm. meb. gov
. tr/ kurslar
Ölçme, Değerlendirme ve Sınav Hizmetleri Genel Müdürlüğü
FEN BİLİMLERİ
Adı Soyadı Sınıf No :... :... :... :... Doğru Yanlış Boş Puan :... :... :... :...
5.
SINIF KAZA NIM KAVRAMA TES Tİ 1 2 3 4 5 6 7 8 9 10 11 12 E E E E E E E E E E E E ÖLÇME, DEĞERLENDİRME VE SINAV HİZMETLERİ GENEL MÜDÜRLÜĞÜ ÖLÇME, DEĞERLENDİRME VE SINAV HİZMETLERİ GENEL MÜDÜRLÜĞÜÖlçme, Değerlendirme ve Sınav Hizmetleri Genel Müdürlüğü
MEB 2016 - 2017
Ölçme, Değerlendirme ve Sın
av Hizmetleri Genel Müdürlüğü
http : / /
odsgm. meb. gov
. tr/ kurslar
1.
Ampul
Pil Pil
Şekildeki elektrik devresindeki ampulün parlaklığını değiştirmek için,
1. Devreye anahtar eklemek 2. Ampul sayısını değiştirmek
3. Uç uca bağlanan pil sayısını değiştirmek işlemlerinden hangileri yapılabilir?
A) 1 ve 2. B) 1 ve 3. C) 2 ve 3. D) 1, 2 ve 3. 2. Devre elemanı sembolü I II III
Şekilde sembolleri verilen devre elemanlarının adları aşağıdakilerden hangisinde verilmiştir?
I II III
A) Ampul Pil Kablo
B) Pil Ampul Kablo
C) Pil Ampul Anahtar
D) Ampul Pil Anahtar
3.
Devre elemanı
sembolü Devre elemanı görevi
Devreye elektrik enerjisi verir. Elektrik enerjisini depolar. Devreyi açıp kapatır.
Devre elemanlarının bağlantısını sağlar. Tablodaki devre elemanlarından hangisinin görevi yanlış verilmiştir?
A) B)
C) D)
4.
Ampulün parlaklığı pil ve ampul sayısına bağlıdır.
Ampul sayısı değiştirilmeden pil sayısı artarsa ampul
parlaklığı azalır.
Pil sayısı değiştiril-meden ampul sayısı
artarsa ampul parlaklığı azalır. D D 1. çıkış 2. çıkış 3. çıkış 4. çıkış Y Y D D YY D D YY
Şemada verilen ifadeler doğru ise “D”, yanlış ise “Y” yönünde ilerlendiğinde hangi çıkışa ulaşılır?
A) 1. çıkış B) 2. çıkış
C) 3. çıkış D) 4. çıkış
5. Aşağıdaki özdeş ampul ve piller kullanılarak oluştu-rulan elektrik devrelerinin hangisinde ampul parlaklı-ğı en fazla olur? A) B) C) D) Ampul Pil Ampul Pil Pil Ampul Pil Pil Ampul Pil
6. Hipotez: Bir elektrik devresinde ampul sayısı değişirse parlaklığı da değişir.
Ampul
1 2 3 4
Ampul Ampul
Pil Pil Pil
Pil Pil Pil Pil
Ampul
Pil
Verilen hipotezi test etmek için yukarıdaki düzenek-lerden hangi ikisi kullanılmalıdır?
A) 1 ve 3. B) 1 ve 4.
C) 2 ve 3. D) 2 ve 4.
ELEKTRİK
Test
13
Adı Soyadı Sınıf No :... :... :... :... Doğru Yanlış Boş Puan :... :... :... :...
5.
SINIF KAZA NIM KAVRAMA TES Tİ 1 2 3 4 5 6 7 8 9 10 11 12 E E E E E E E E E E E E ÖLÇME, DEĞERLENDİRME VE SINAV HİZMETLERİ GENEL MÜDÜRLÜĞÜ ÖLÇME, DEĞERLENDİRME VE SINAV HİZMETLERİ GENEL MÜDÜRLÜĞÜÖlçme, Değerlendirme ve Sınav Hizmetleri Genel Müdürlüğü
MEB 2016 - 2017
Ölçme, Değerlendirme ve Sın
av Hizmetleri Genel Müdürlüğü
http : / /
odsgm. meb. gov
. tr/ kurslar
FEN BİLİMLERİ
7.
Ampul
Pil Pil
Şekildeki elektrik devresinde,
Ampul
Pil Pil Pil
Ampul
1 2 3
Pil Pil
Ampul
Pil
1, 2 ve 3. düzeneklerindeki gibi değişiklikler yapıldı-ğında ampul parlaklığı nasıl değişir?
1 2 3
A) Artar Azalır Artar
B) Azalır Artar Değişmez
C) Artar Artar Azalır
D) Azalır Değişmez Azalır
8.
Şekildeki elektrik
devre-sinin sembolle gösterimi aşağıdakilerden hangisi gibidir? A) B) C) D) + - + + -9.
Devre elemanı Sembolü
Şekilde verilen devre elemanlarının sembolleri aşağı-dakilerden hangisinde verilmiştir?
A) B)
C) D)
10. Bir elektrik devresinde sadece pil sayısı değiştirilerek am-pul parlaklığına etkisi gözlemlenecektir.
Bu durumda oluşan değişkenler hangisinde doğru verilmiştir?
Bağımsız
değişken değişkenBağımlı Kontrol edilen değişken
A) Ampul sayısı Pil sayısı Ampul parlaklığı
B) Pil sayısı Ampul sayısı Ampul parlaklığı
C) Pil sayısı Ampul parlaklığı Ampul sayısı
D) Ampul sayısı Ampul parlaklığı Pil sayısı
ELEKTRİK
Test 13
