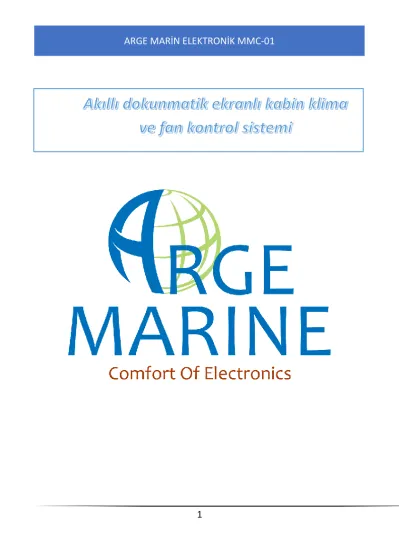

ARGE MARİN ELEKTRONİK MMC-01

1

2 İçindekiler

1.. Güvenlik 3

2.. Sistemin genel tanıtımı 4

3..Teknik özellikler ve bağlantı şemaları 6

4.. Dokunmatik ekran nasıl kullanılır 21

5.. ArgeMarin iletişim bilgileri 52

3

1. GÜVENLİK

MMC-01 sürücü kartı 110V AC veya 220V AC voltajı ile çalışmaktadır. Elektrik çarpmalarına karşı gerekli tedbirler alınarak teknik personel tarafından müdahale edilmelidir. Sürücü kart üzerinde bulunan topraklama girişi gemi bünyesinde bulunan topraklama (E) hattına iletimi en verimli olacak şekilde mutlaka bağlanmalıdır.

Sürücü kart üzerinde bulunan bağlantı klemensine gelen besleme voltajı kesilmeden

herhangi bir bağlantı noktasına

kullanılıyorsa kompresör için mutlaka

kutusu mekanik ve ısı etkilerinden izole olacak şekilde montaj edilmelidir.

4

2. SİSTEMİN GENEL TANITIMI

2.1. MMC-01 Sistemin Özellikleri

• Kullanıcı dostu rezistif dokunmatik ekran ve menüler

• Fan kontrol veya klima kontrol kipi

• Mikro işlemci kontrollü çalışma

• Yerel ağ (Wi-Fi) bağlantısı ile Apple / Android,app üzerinden tüm üniteleri uzaktan izleme ve kontrol imkanı

• 3 fan hız kademesi ve oto hız kipi (Triyak çıkışı veya sargıdan kademeli fan çıkışı)

• Soft start, Soft stop fan (Triyak ile)

• Programlanabilir fan hız kademeleri (Triyak çıkışı için)

• Hava emiş ısı sensörü bağlantısı ile yüksek doğrulukta daha kararlı çalışma

• Sensör değerlerini kalibrasyon edebilme imkânı

• Histerezis ayarı ile daha uygun konfor sağlayabilme

• Isıtma-Soğutma-Sadece fan-Isıtma harici ısıtıcı ile kipleri

• Harici ısıtıcı bağlantısı için 12 VDC 200mA çıkışı

• Yüksek-Alçak basınç sensör girişleri

• Sıvı akış sensörü girişi

• Su ısı sensörü bağlantısı

• Mavi ve siyah renk temalar

• 110-220 Volt AC uyumlu

• Ekran koruyucu olarak 4 farklı resim ya da oda ısısı gösterebilme

• Kullanıcıya özel MikroSD kart ile resim yüklenebilme servise gitmeden (Üretici e- mail desteği ile)

• Ayarlanabilir ekran parlaklığı

• Ekran parlaklığı otomatik azaltma ile gece ambiyansını koruma

• Elektrik kesintisinden sonra tekrar otomatik devreye girme

• Modbus RS485 iletişim

• Türkçe İngilizce menü

• Hata bildirim ekranı ve aşırı akım-sıvı akışı yok vb. devre korumaları

• Dokunmatik ekran kalibrasyonu

• Şifreli personel menüsü

• Tek ekran ile çok sayıda fan sürücü kullanabilme

5

• Sürücü üniteye komut vermeyi,

• Durum verilerini göstermeyi,

• Sistemin gerekli çalışma parametrelerini ayarlamayı,

• Wi-Fi haberleşmeyi,

• Hata durumlarını bildiren ünitedir.

2.3. MMC-01 Sürücü ünitesi

Sürücü ünitesinde üç farklı çalışma kipi bulunur. Bu kipler sürücü ünite kartı üzerinde bulunan “MODE” dipswitch konumlarının ayarlanması ile seçilir. Kip ayarlarının detaylı anlatımı sayfa-6’da “TEKNİK ÖZELLİKLER VE BAĞLANTI ŞEMALARI” kısmında bulunmaktadır. Sürücü ünitesinin çalışma kipleri;

✓ Kabin lokal AC ve fan kontrol

✓ Kabin fan kontrol

✓ Kabin ikincil fan (Slave mode) kontrol

Sürücü ünitesi tüm çevre birimlerle bağlantı terminallerine sahiptir.

• Ekran ile RJ45 bağlantı terminali

• İkinci sürücü (Slave ünit) ile RJ45 bağlantı terminali

• Şebeke voltaj girişi 110/220VAC

• Isı sensör girişi

• Su ısı sensör girişi

• Akış sensör girişi (kontak bilgisi)

• Alçak basınç sensör girişi (kontak bilgisi)

• Yüksek basınç sensör girişi (kontak bilgisi)

• Fan çıkışı 220 VAC 6 AMPER

• Dört yollu valf/sıvı valfi çıkışı 220 VAC 2 AMPER

• Kompresör çıkışı 220 VAC 10 AMPER (Sigortasız)

• Deniz suyu pompası çıkışı 220 VAC 2 AMPER

• Harici ısıtıcı röle bobini çıkışı 12 VDC 200mA

• Sargı kademeli fan için 3 kademe fan çıkış modülü (Harici olarak satılır)

6

3. TEKNİK ÖZELLİKLER VE BAĞLANTI ŞEMALARI

3.1. Genel açıklama

Sistem 3 faklı kipte çalışabilen iki ayrı modülden oluşmaktadır bunlar, Lokal Klima ve fan sürücüsü, Merkezi klima sistemlerinde fan sürücüsü olarak ve çift fan bulunan odalarda ikinci fan sürücüsü (Slave mode) kipleridir. Sürücü ünite ve ekran ünitesi olarak iki modülden oluşmaktadır.

Sürücü ünite kutusunu klima ve/veya fan ünitesine yakın olacak şekilde kutu içerisinde bulunan 4 adet vida montaj deliğini kullanarak montaj işlemini yapınız. Isı sensörü kablosu maksimum 2 metre olacak ve fan hava emiş hattı üzerinde hava sirkülasyonunu hissedecek pozisyonda olmalıdır. Sürücü ünitesinin giriş ve çıkış portlarını aşağıdaki bağlantı kiplerinden sayfa-8 3.2.1. veya sayfa-11 3.2.2. veya sayfa-14 3.2.3. numaralı konu başlıklarından sisteminize uygun olan tipe göre yapınız.

Ana besleme voltaj hattı üzerine mutlaka 16Amper sigorta bağlantısı yapınız. (Sürücü kart üzerinde kompresör çıkışı hattında sigorta bulunmamaktadır. Kompresör çıkışı ana besleme girişinden direkt olarak alınmıştır.) Lokal Klima kipi çalışmada ana besleme hattı için 2.5mm2 (10AWG) toprak hattı bulunan kablo kullanınız. Toprak bağlantısını sürücü ünite üzerinde mutlaka yapınız, ayrıca fan ve kompresör için bulunan topraklama bağlantı klemenslerini kullanarak mutlaka kompresör ve fan ünitelerini de yüksek iletim sağlayacak şekilde topraklayınız.

Sürücü ünitesinin iç bölümünde PCB kart üzerinde bulunan “Mode” isimli 4’lü dipswitch üzerinden sisteminize uygun kip için ayarlamayı aşağıdaki tablo 1’e bakarak mutlaka yapınız.

7 Tablo 1

çalışma kipi Dipswitch-1 Dipswitch-2 Dipswitch-3 Dipswitch-4 Kabin lokal AC ve

fan kontrol ON (A-C) BOŞ ON (MS) ON (MS)

Kabin fan kontrol OFF (FAN) BOŞ ON (MS) ON (MS) Kabin ikincil fan

(Slave mode)

kontrol OFF (FAN) BOŞ OFF (SLV) OFF (SLV)

Resimde Mode dipswitch “Kabin lokal AC ve fan kontrol” kipi için ayarlanmış.

8

Ekran montajı için uygun ölçülerde montaj yuvası açınız. (19mm derinlik 71mm genişlik 50mm yükseklik) Data bağlantı kablosunu sokete taktıktan sonra montajı tamamlayarak sürücü üniteye data kablosunun diğer ucunu bağlayınız. Data kablosu paket içeriği olarak 10 metre kablo ile gönderilmektedir. Daha uzun mesafeli yerler için sayfa-15’te data kablosu bağlantı şeması 3.2.4. numaralı konu başlığı altında detaylı olarak verilmiştir.

Kademe sargılı fan sürücü kartı isteğe bağlı olarak satılmaktadır. Eğer bu kartı aldıysanız, ana besleme voltajını kestikten sonra, ana sürücü kart üzerinde bulunan iki adet M4x6mm cıvatayı sökerek yerine kademe sargılı fan sürücü kartı ile gönderilen iki adet M4x25mm yükseltme vidalarını montaj ediniz. Kademe sargılı fan sürücü kartını bu distanslar üzerine montaj ediniz. Sisteme bu kart SR_LEVEL soketi ve bu karta özel ayrılmış besleme voltajı konnektörleri (L-EXT ve N-EXT) kullanılarak bağlantısı yapılır.

Kademe sargılı fan sürücü kartı sisteme tanıtılması için sayfa-36’da Admin-4 menü (Fabrika ayarları ve dokunmatik kalibrasyonu) konusunda bulunan fabrika ayarlarına dönme işlemini yaparak sistemin tekrar açılmasını sağlayınız. Sistem fabrika değerleri ile ilk açılışta bu donanımı otomatik olarak bulacak ve triyak çıkışını iptal ederek fan çıkışını bu kart üzerinden verecektir. Eğer bu donanımı iptal etmek isterseniz kademe sargılı fan sürücü kartını söktükten sonra aynı şeklide fabrika ayarlarına dönerek sistemi tekrar başlatınız. Sistem bu başlatmadan sonra otomatik olarak kademe sargılı fan çıkışını iptal ederek fan çıkış voltajını triyak çıkışı üzerinden verecektir. Fabrika ayarlarına dönüldüğünde daha önce yapmış olduğunuz tüm menü parametreleri de sıfırlanacaktır.

Su ısı sensörüde aynı kademe sargılı fan sürücü kartında olduğu gibi her yeni montaj ya da her sökülüp iptal edilmek istendiğinde ekran üzerinden cihaz fabrika ayarlarına döndürülmelidir.

Sistem bağlantılarını ve dipswitch ayarlarını tamamladıktan ve doğruluğunu kontrol ettikten sonra sisteme besleme voltajını uygulayınız.

Ekran ünitesi üzerinden sayfa-21’de “Dokunmatik ekran nasıl kullanılır” bölümündeki açıklamaları okuyarak cihaz kullanım ayarlarını yapınız. Wi-fi modülü ekran ünitesi içerisinde bulunmaktadır. Ekran ünitesinin bulunduğu konum sebebi ile wi-fi sinyalinizin zayıf olması mobil uygulama kullanımında sorun yaşamanıza sebep olabilir. Ekran ünitesinde sistem açık durum ekranında sağ üst köşede (Bağlantı daha önce yapılmış ise) wi-fi sinyal barı simgesini hiç görünmüyor ise, sinyal yok veya sinyal seviyesi 2/3

9

şiddetinde ise sinyal kalitenizin kötü olduğu anlamına gelir. Bu durumda mevcut ağınızın sinyal kalitesini ve mesafesini arttırmak için bulunduğunuz ortamdaki gerekli düzenlemeleri yapınız.

Mobil cihazınız üzerinden sayfa-44 “Uygulamanın ios ve android platformundan kurulması ve kullanımı” bölümündeki açıklamaları okuyarak Apple Ios veya Android platformu uygulama kurulum ve ayarlamalarını tamamlayınız.

3.2. Çalışma kipleri

3.2.1. Sistemin lokal klima ve fan sürücüsü olarak kullanılması Bu kipte sürücü ünitesi üzerinde bulunan çıkışlardan kullanılabilir olanlar;

• Ekran ünitesi çıkışı

• Kompresör çıkışı

• Fan triyak / kademe sargılı fan modülü çıkışı

• Valf çıkışı 4 yollu valf için (Sistemde var ise)

• Soğutma (deniz) suyu pompası çıkışı (Sistemde var ise)

• Harici ısıtıcı röle bobin voltajı çıkışı (Sistemde var ise)

Bu kipte sürücü ünitesi üzerinde bulunan girişlerden kullanılabilir olanlar;

• Sıvı akış sensör girişi (Sistemde var ise)

• Alçak basınç sensör girişi (Sistemde var ise)

• Yüksek basınç sensör girişi

• Akışkan ısı sensör girişi (Sistemde var ise)

• Ortam ısı sensör girişi

Bu kipte kullanılamayan giriş ve çıkışlar;

• Master/Slave portu (Slave fan sürücü için) Sistemin işlevleri;

• Ekran ünitesi-Sürücü ünite arasındaki haberleşmeyi sürekli olarak izler,

• Sistemin ana besleme hattından çektiği toplam akımı sürekli izler,

10

• Kompresöre alçak basınç, yüksek basınç, akışkan sensörü, ortam ısısı ve sıvı ısısı sensörlerine bakarak çıkış verir,

• Fan veya kademe sargılı fan modülüne ortam ısı durumuna uygun çıkış verir,

• Valf çıkışına mevsimsel çalışma kipine uygun voltajı verir (4 yollu valf için),

• Harici ısıtıcıyı ısıtma kipi çalışmasında sürekli olarak ortam ısısına uygun olacak şekilde aktif eder,

• Soğutma suyu (Deniz suyu) pompasını sistem devreye alındığında sürekli olarak aktif eder,

• Sıvı akış sensörü bağlandığında soğutma suyu akışı olmadığı durumlarda çalışmayı engeller,

• Alçak basınç sensörü bağlandığında alçak basınç olmadığı durumlarda çalışmayı engeller,

• Yüksek basınç sensörü değerine uygun şekilde kompresör çalışmasını düzenler,

• Akışkan ısı sensörü bağlı ise uygun ısıya ulaşılıncaya kadar fan çalışmasını geciktirir.

11

12

13

3.2.2. Sistemin Master / Tek fan sürücüsü olarak kullanılması Bu kipte sürücü ünitesi üzerinde bulunan çıkışlardan kullanılabilir olanlar;

• Ekran ünitesi çıkışı

• Fan triyak / kademe sargılı fan modülü çıkışı

• Valf çıkışı sıvı akış valfi (Sistemde var ise)

• Harici ısıtıcı röle bobin voltajı çıkışı (Sistemde var ise)

• Master/Slave portu (Slave fan sürücü için)

Bu kipte sürücü ünitesi üzerinde bulunan girişlerden kullanılabilir olanlar;

• Akışkan ısı sensör girişi (Sistemde var ise)

• Ortam ısı sensör girişi

Bu kipte kullanılamayan giriş ve çıkışlar;

• Sıvı akış sensör girişi

• Alçak basınç sensör girişi

• Yüksek basınç sensör girişi

• Kompresör çıkışı

• Soğutma (deniz) suyu pompası çıkışı Sistemin işlevleri;

• Ekran ünitesi-Sürücü ünite arasındaki haberleşmeyi sürekli olarak izler,

• Sistemin ana besleme hattından çektiği toplam akımı sürekli izler,

• Fan veya kademe sargılı fan modülüne ortam ısı durumuna uygun çıkış verir,

• Valf çıkışına ısı aktarım sıvısını başlatmak için voltaj verir,

• Harici ısıtıcıyı ısıtma kipi çalışmasında sürekli olarak ortam ısısına uygun olacak şekilde aktif eder,

• Akışkan ısı sensörü bağlı ise uygun ısıya ulaşılıncaya kadar fan çalışmasını geciktirir,

• Slave fan sürücü kullanılıyorsa ilgili üniteye bilgi akışı ve haberleşme kontrolü sağlar.

14

15

16

3.2.3. Sistemin Slave / ikinci fan sürücüsü olarak kullanılması Bu kipte sürücü ünitesi üzerinde bulunan çıkışlardan kullanılabilir olanlar;

• Fan triyak / kademe sargılı fan modülü çıkışı

• Harici ısıtıcı röle bobin voltajı çıkışı (Sistemde var ise)

• Master/Slave portu (Master fan sürücü için)

• Valf çıkışı sıvı akış valfi (Sistemde var ise)

Bu kipte sürücü ünitesi üzerinde bulunan girişlerden kullanılabilir olanlar;

• Akışkan ısı sensör girişi

Bu kipte kullanılamayan giriş ve çıkışlar;

• Sıvı akış sensör girişi

• Ortam ısı sensör girişi

• Alçak basınç sensör girişi

• Yüksek basınç sensör girişi

• Kompresör çıkışı

• Soğutma (deniz) suyu pompası çıkışı

• Ekran ünitesi çıkışı Sistemin işlevleri;

• Ekran ünitesi-Sürücü ünite arasındaki haberleşmeyi sürekli olarak izler,

• Sistemin ana besleme hattından çektiği toplam akımı sürekli izler,

• Fan veya kademe sargılı fan modülüne ortam ısı durumuna uygun çıkış verir,

• Valf çıkışına ısı aktarım sıvısını başlatmak için voltaj verir,

• Harici ısıtıcıyı ısıtma kipi çalışmasında sürekli olarak ortam ısısına uygun olacak şekilde aktif eder,

• Master fan sürücü üniteye bilgi akışı ve haberleşme kontrolü sağlar.

17

18

3.2.4. Data Kablosu bağlantı Şeması

1-Turuncu-Beyaz 2-Turuncu 3-Yeşil-Beyaz 4-Mavi 5-Mavi-Beyaz 6-Yeşil 7-Kahve-Beyaz 8-Kahve

19

3.3. MMC-01 Teknik Özellikler tablosu

Sıcaklık ayar aralığı 17°C - 30°C

Isı Sensörü doğruluğu 0°C +30°C arasında ±1°C Su Isı Sensörü doğruluğu 30°C +90°C arasında ±3°C

Besleme voltajı 100V - 240V AC

Frekans 50 Hz

Kompresör çıkışı 10 Amper @ 115/230V AC

Fan çıkışı 6 Amper @ 115/240V AC

Valf çıkışı 2 Amper @ 115/230V AC

Deniz suyu pompası çıkışı 2 Amper @ 115/230V AC

Harici ısıtıcı röle bobin voltajı çıkışı 12VDC 200mA

Kademe sargılı fan çıkışı (İsteğe bağlı) 3 x 2 Amper @ 115/230V AC

Minimum çalışma sıcaklığı -10°C

Maksimum çalışma sıcaklığı 55°C

Beklemede güç tüketimi (Ekran açık) 16W

Ekran panel ölçüleri 67mm x 45mm x 28mm

Sürücü kutusu ölçüleri 190mm x 145mm x 80 mm

Ekran-Sürücü bağlantı kablosu 6x0,22mm 10 metre

Master Sürücü-Slave Sürücü kablosu (İsteğe bağlı) 6x0,22mm 10 metre

Isı sensörü 2 metre

Harici su ısı sensörü (İsteğe bağlı) 2 metre

Uyumlu çerçeve modelleri (İsteğe bağlı)* Vimar Eikon Vimar Eikon EVO Vimar Arke Vimar Plana

*Çerçeve ve tutucu ürün paket içeriğine dahil değildir. Ortamınıza uygun model ve renkte çerçeveyi ve tutucuyu ekstra olarak sipariş edebilir veya kendiniz temin edebilirsiniz.

20

3.4. MMC-01 Paket içeriği listesi

Tek Fan koil veya Local AC kontrol için standart ürün paket içeriği;

• Sürücü ünite

• Ekran-Sürücü bağlantı kablosu 10 metre

• Ortam ısı sensörü 2 metre kablolu

• Ekran ünitesi (Vimar çerçeve ve tutucu İsteğe bağlı olarak satılır)

• Su ısı sensörü 2 metre kablolu (İsteğe bağlı olarak satılır)

• Kademe sargılı fanlar için çıkış modülü (İsteğe bağlı olarak satılır)

Master-slave ünit siparişlerinde paket içeriği;

• Slave ünit olarak kullanılacak sürücü ünitesi ek fan sayısı kadar

• Master Sürücü ünitesi

• Ekran-Sürücü bağlantı kablosu 10 metre

• Ortam ısı sensörü 2 metre kablolu

• Master-slave ünit data kablosu 10 metre (Slave ünit adedi kadar)

• Ekran ünitesi (Vimar çerçeve, tutucu İsteğe bağlı olarak satılır)

• Su ısı sensörü 2 metre kablolu (İsteğe bağlı olarak satılır)

• Kademe sargılı fanlar için çıkış modülü (İsteğe bağlı olarak satılır)

21

4. DOKUNMATİK EKRAN NASIL KULLANILIR

4.1 İlk açılış yükleme Ekranı

Sisteme besleme voltajı verildiğinde ön yükleme esnasında görülen ekrandır. Sistem hazır duruma geldiğinde (Yaklaşık 10 saniye içinde) otomatik olarak kapalı durum ekranına gidilecek veya sistem çalışırken besleme güç kesintisi olduysa (jeneratör-sahil besleme geçişleri gibi) otomatik olarak açık durum ekranına gidecektir.

22

Klima kapalı durum ekranıdır. Bu ekranda oda ısısı gösterilmektedir. Kullanıcı ayarlarına göre bu ekranda parlaklık ayarı ve ekran koruyucu resmi set edilen sürede uygulamaya girecektir. Ekranda on/off butonuna dokunularak klima açık pozisyonuna getirilebilir. Sağ üst köşede bulunan simge wi-fi durumunun bağlı olduğunu belirtir.

Wi-Fi bağlantısı mevcut

23

Bu ekranda cihaz daha önce belirlenen çalışma kipinde (Soğutma-Isıtma-Isıtma harici ısıtıcı ile-Sadece fan) sistemi devreye alır. Çalışma kipi ekranın üst-orta bölümünde bulunan simge ile gösterilir. Wi-fi bağlantısının durumu aktif iken üst-sağ alanda bulunan simge ile gösterilir.

Ekranın sol tarafındaki nümerik kısımdan istenilen çalışma sıcaklığı belirlenir. Nümerik kısmın üst veya alt bölgesine tıklamak suretiyle derece arttırılabilir veya azaltılabilir. Ekranın sağ tarafındaki 3 kademeli barın üst veya alt bölgesine tıklamak suretiyle fan kademesi arttırılabilir veya azaltılabilir. Fan hızı manuel 3 kademeden oluşmaktadır. En üst seviyeye kadar açılması halinde fan “Auto” otomatik kipte çalışacak ve ortam ısısına göre otomatik olarak hızını ayarlayacaktır. Normalde sönük olan “A” simgeleri ekranda belirecektir.

Konforlu, daha sessiz bir ortam için fan hız kipini “A” otomatik olarak çalıştırmanız önerilir.

Sistem, otomatik fan kipinde istenilen ortam sıcaklığına 3 derece veya daha fazla fark varken tam hız, 2 derece fark varken orta hız, 1 derece fark varken yavaş hız, istenilen dereceye ulaşıldığında fan kapalı olarak çalışmaktadır. Sadece fan kipi çalışmasında nümerik alanda ortam sıcaklığı görüntülenir, diğer kiplerde nümerik alan çalışma sıcaklığını gösterecektir.

Menüye giriş için kapatma tuşuna yaklaşık 3 saniye boyunca basılı tutunuz. Bu ekranda menü-2 ve menü-3’te bulunan otomatik ekran parlaklığı ve ekran koruyucu seçenekleri aktif edildiğinde ayarlanan değerler ve süreler sonunda otomatik ekran parlaklığı ayarlanacak ve seçilen ekran koruyucu resimleri gösterilecektir. Ekran koruyucu ekranından çalışma ekranına dönmek için ekranın herhangi bir kısmına dokunmanız yeterlidir. Otomatik ekran parlaklığı devredeyken ekran ışığını normal parlaklık seviyesine getirmek için ekranın herhangi bir kısmına dokunmanız yeterlidir.

24

Çalışma ekranında 20 saniye süre ile herhangi bir işlem yapılmazsa alt-üst okları ve kapatma tuşu ekrandan silinir. Ekranın herhangi bir noktasına yapılacak dokunma ile bu simgeler tekrar ekranda belirir.

Çalışma kipi sadece fan

Çalışma kipi ısıtma

Çalışma kipi ısıtma harici ısıtıcı ile

Çalışma kipi soğutma

25

Fan hızı yavaş Fan hızı orta Fan hızı hızlı Fan hızı otomatik

4.4. Menü-1 ekranı (Parlaklık)

Menüye giriş için çalışma ekranında bulunan “Kapatma” simgesine menü ekranı belirinceye kadar basılı tutunuz. Bu menüde aktif anlardaki ekran parlaklık seviyesi ayarlanır. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Eğer 20 saniye herhangi bir işlem yapılmazsa sistem otomatik olarak çalışma sayfasına döner veya kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

26

Bu menüde ortam ışık ambiyansını bozmamak, misafirlere gece karanlığında rahatsızlık vermemek için belirlenen bekleme süresi sonrasında ekranın parlaklık seviyesini düşürmek için kullanılır. Bu kipin çalışması için “Ekran Oto Parlaklık” sekmesinin seçilmiş/aktif olması, süre ve parlaklık seviyesinin kullanıcı tarafından istenilen değerlere ayarlanmış olması gerekir. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Eğer 20 saniye herhangi bir işlem yapılmazsa sistem otomatik olarak çalışma sayfasına döner veya kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

4.6. Menü-3 ekranı (Ekran Koruyucu)

Bu menüde cihaz istenilen bekleme süresinden (1-60 dakika) sonra “Ekran Koruyucu Resim” seçilirse cihaz içine yüklenmiş resimlerden istenilenleri seçilerek 30 saniyede bir değişmeli, tek resim seçilirse sadece o resmi, sağ alt köşesinde ortam ısısı ile gösterir veya

“Ekran Koruyucu Oda Isı” seçilerek ortam ısısı ekranını gösterir. Ekran koruyucu olarak resim seçilirse ekranda yüklenmiş 4 adet resim gösterilecektir, bu ekrandan istenilen resim veya resimler seçilerek ekran koruyucunun bu resim/resimler ile çalışması sağlanır.

Bekleme süresi 1-60 dakika arasında istenilen süreye getirilir. Eğer süre 0 dakika olarak belirlenirse ekran koruyucu hiçbir zaman devreye girmez. Özel resimlerinizi kullanmak

27

için ürün siparişinde firmamız ile iletişime geçiniz. Veya satın alma sonrasında e-mail yolu ile müşteriye özel resim yükleme işlemi mikroSD kart yardımı ile uzaktan destek verilerek sağlanmaktadır. En az 1Gb mikro sd karta sahip olduktan sonra resimlerinizi firmamıza gönderiniz. En kısa sürede tarafınıza yeni resimlerinizin işlendiği kolay yükleme dosyası Email olarak gerekli yükleme işlem adımları ve yükleme video linki ile gönderilecek, tarafınızca yükleme yaklaşık 10 dakika içerisinde sağlanacaktır. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Eğer 20 saniye herhangi bir işlem yapılmazsa sistem otomatik olarak çalışma sayfasına döner veya kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

Resim seçme ekranı

28

Oda Isı ve Ekran koruyucu resim ekranları

4.7. Menü-4 ekranı (Tema seçme)

Bu ekranda 2 farklı renkte sistem teması görüntülenir. Kullanıcı istediği temayı üzerine tıklayarak seçer ve sistem bu tema ile çalışmaya devam eder. İstenilen tema üzerine tıklandıktan sonra sistem bir sonraki menü ekranına otomatik olarak ilerler. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Eğer 20 saniye herhangi bir işlem yapılmazsa sistem otomatik olarak çalışma sayfasına döner veya kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

29

Bu ekranda klimanın hangi kipte çalıştırılacağı seçilir. Soğutma – Isıtma – Sadece Fan kiplerinden hangisi seçilir ise sistem çalışma şartlarını bu kipe göre düzenler. Sadece fan kipinde sistem soğutma veya ısıtma yapmayacak sadece fanı istenilen hız değerinde çalıştıracaktır. Sadece fan kipinde çalışma ekranı nümerik kısımda ortam ısısını gösterir.

Isıtma harici ısıtıcı ile kipinde sürücü kart üzerindeki 12VDC 200mA röle bobini çıkışı kullanılarak bağlanacak harici röle/kontaktör ile ısıtıcı devreye girebilecektir. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Eğer 20 saniye herhangi bir işlem yapılmazsa sistem otomatik olarak çalışma sayfasına döner veya kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

30

Bu menüde dil İngilizce veya Türkçe olarak ayarlanır. Seçim yapıldıktan sonra cihaz kendini 5 saniye içinde tekrar başlatacak ve ayarlanan dil ile çalışmaya başlayacaktır. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Eğer 20 saniye herhangi bir işlem yapılmazsa sistem otomatik olarak çalışma sayfasına döner veya kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

31

Bu menüde üretici firma bilgileri ve yazılım versiyonu bilgileri bulunmaktadır. Ayrıca alt kısımda bulunan “Display Reset” butonu ile ekran ve işlemcisi yeniden başlatılabilir. Sağ- Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Eğer 20 saniye herhangi bir işlem yapılmazsa sistem otomatik olarak çalışma sayfasına döner veya kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

32

4.11. Menü-8 ekranı (Personel/Yönetici menüsü şifre ekranı)

Bu menüde üretici firmanın belirlediği şifre ile yönetici menülerine erişim sağlanır. Şifre girilerek nümerik tuş takımında bulunan “ok” tuşuna basılır. Böylece son kullanıcıların ulaşmaması istenilen personel/yönetici menülerine giriş yapılır. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Kırmızı ev butonuna basılarak çalışma sayfasına dönülür. Admin menü şifresi 7812’dir.

• Admin menüde bulunan ayarların teknik personel tarafından yapılması ya da üretici firmadan destek alınarak yapılması tavsiye edilir. Bu menüde yapılacak yanlış girişler cihazın hatalı çalışmasına sebep olabilir!

33

Bu menüde fan yavaş ve orta hız kademelerinin hız ayarı yapılır. 3. Kademe hızlı fan kademesi kalibrasyon edilemez çünkü bu kademede fan her zaman tam güçte çalıştırılır.

Fabrikasyon fan hızı değerleri değiştirilmek istendiğinde her kademe için istenilen devir “Hız”

sekmesinden yavaş hız için 10-70 ve orta hız için 20-80 arasında arttırılıp azaltılır, hız alanlarının sağ tarafında bulunan indikatörlerden aktif olanına göre fan hızı gerçek zamanlı olarak değişecektir. 1 ve 2 hız kademelerini istediğiniz hızlarda hava çıkışından gözlem yaparak ayarlayınız. Hız ayar işlemi tamamlandığında “Kaydet” düğmesine basarak işlemi sonlandırınız.

Örneğin; Yavaş hız Hız 30

Orta hız Hız 55

Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

Not: Bu menü sargı kademeli fan modülü bağlı bulunan sistemlerde otomatik olarak pasif edilerek pas geçilir. Sargıdan kademeli fan modüllü sistemlerde hız kademeleri kalibrasyonu yapılamaz. Sistem otomatik olarak 3 kademe hıza uygun olarak çalışır.

34

Bu menüde ısıtma veya soğutma kipinde fan başlatma süresinin gecikmesi ve kapatma sonrası sistemde nem alma (kötü koku önleme amacıyla) gecikme süresi ayarlanır. Süreler saniye cinsindedir. 1-60 saniye arasında ayarlanabilir.

4.14. Admin-3 menü (Isı sensörü)

Bu menüde ortam sıcaklık sensörünün Histerezis ayarı ve artı-eksi sıcaklık kalibrasyonu yapılır. Histerezis ayarı klimanın ayarlanan sıcaklıktan kaç derece fark ile tekrar çalışmasını belirler. Ayar 0,0 – 1,0 derece arasında yapılabilir. Bu menüde ayrıca ortam sıcaklık sensörünün hatalı değer gösterdiği düşünüldüğünde (Sensörün ortam içinde bulunduğu konum sebebi ile) cihazın ölçtüğü sıcaklığın değeri -5,0 ve +5,0 derece arasında değişimi sağlanır. “Sıcaklık Kalibrasyon” yazısının sağ tarafında mevcut ortam ısısı sensörden üzerinden okunarak anlık olarak gösterilir. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

35

4.15. Admin-4 menü (Harici su ısı sensörü ve kalibrasyonu)

Bu menüde isteğe bağlı harici su ısı sensörünün artı-eksi sıcaklık kalibrasyonu yapılır.

“Harici ısı sensörü” sekmesi sağlam bir sensörün sisteme bağlı olması durumunda otomatik olarak aktif olacak şekilde etkinleştirilir. Bu menüde ayrıca harici su ısı sensörünün hatalı değer gösterdiği düşünüldüğünde cihazın ölçtüğü sıcaklığın değeri -5,0 ve +5,0 derece arasında değişimi sağlanır. “Harici su ısı sensörü” yazısının sağ tarafında mevcut su ısısı, su ısı sensörü üzerinden okunarak anlık olarak gösterilir. Bu özellik sistemin ısıtma veya soğutmayı yapabilecek uygun ısı değerlerine gelmesini beklemesi için eklenmiştir.

Böylelikle ilk sistem açılışlarında oluşabilecek sıcak/soğuk fan üflemeleri engellenmektedir.

Harici su ısı sensörü isteğe bağlı olarak ayrıca satılmaktadır. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

36

Bu menüde ikinci ünite ayarı çift fan bulunan odalarda tek ekran çoklu fan sürücüsü çalışma kipi için seçilmelidir. Çoklu fan olmayan odalar için veya Lokal AC kipi olarak kullanılan birimler için bu ayar boş bırakılmadır. Detaylı bilgi için bu kılavuzun sayfa-6 3. TEKNİK ÖZELLİKLER VE BAĞLANTI ŞEMALARI bölümüne bakınız. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

37

Bu menüde Display ünitin kablosuz yerel ağ bağlantısı yapılandırılır. Sistem android ve ios platformunda bulunan uygulamamızla kablosuz yerel ağ içerisinde bir veya birden çok ünitin kontrolünü mobil olarak sağlamaktadır. Mobil kontrol sadece cihaz ve mobil uygulamanın yüklü olduğu telefon / tablet aynı wifi ağına bağlı olduğu sürece çalışacak şekilde tasarlanmıştır. Sistem yapısı gereği internet üzerinden uzak kontrol mümkün değildir. Bu menüde sistemin yerel ağa kablosuz bağlantısı yapılır. Eğer sistem ilk kez bir Wi-Fi ağına bağlantı yapılacaksa veya daha önce bağlantı yapılmış mevcut kablosuz yerel ağa ulaşılamıyorsa resimde görüldüğü gibi “Wi-Fi Adı” ve “IP adresi” sekmelerinin karşısında herhangi bir bilgi bulunmaz.

38

Eğer sistem daha önce bir kablosuz ağa bağlanmış, bu ağ mevcut ve bağlantılı durumda ise aşağıda resimde görüldüğü gibi kablosuz Wi-Fi bağlantısının ismi ve yerel ağdan alınan atanmış ip adresi görülür.

Yeni bir bağlantı yapmak veya mevcut bağlantıyı değiştirmek için “Wi-Fi Tara” butonuna basın.

“Wi-Fi Tara” butonuna basıldığında “Taranıyor” yazısı belirecek ve sistem mevcut ulaşılabilir Wi- Fi yayınlarını listeliyecektir.

39

Tarama bittiğinde listeden bağlanılmak istenilen Wi-Fi ağının bulunduğu kutucuğu seçin. Eğer ağınızın adı listelenmediyse tekrar tarama yapın. Kablosuz ağınızın sinyalinin şiddeti zayıf ise listede ağınızı görüntülenmesi mümkün olmayabilir. Display ünitin duvar içinde olması sinyali zayıflatacaktır.

Bağlanılacak ağ seçildiğinde “Enter Password” kutucuğu tıklanarak wifi ağ şifrenizi açılan klavye ile yazınız.

Şifreyi doğru olarak yazdığınızdan emin olduktan sonra “OK” tuşuna basınız.

40

Açılan ekranda “Kaydet” tuşuna basarak yapılandırmayı tamamlayınız.

41

Yapılandırma tamamlandığında “ip bekleniyor” yazısı 192.168.X.XXX benzeri bir sayı ile değişecek ve bağlantı tamamlanmış olacaktır.

42

4.18. Admin-7 menü (Fabrika ayarları ve Dokunmatik kalibrasyonu)

Bu menüde dokunmatik ekran kalibrasyonu ve cihaz fabrika ayarları tekrar yükleme işlemleri yapılır. Dokunmatik ekran kalibrasyonu için ekranda gösterilen talimatları izleyiniz.

Fabrika ayarları geri yükleme seçiminde cihaz onay ekranını açacaktır, geri yüklemeden eminseniz “Evet” tuşuna basarak geri yükleme işlemini başlatınız. Otomatik tekrar başlamadan sonra cihaz tüm ayarları değiştirecektir. Sağ-Sol ok tuşları ile önceki ve sonraki menü sayfalarına gidilir. Kırmızı ev butonuna basılarak çalışma sayfasına dönülür.

43

4.19. Uygulamanın ios ve android platformundan kurulması ve kullanımı

Sistem android ve ios platformunda bulunan uygulamamızla kablosuz yerel ağ içerisinde bir veya birden çok ünitin kontrolünü mobil olarak sağlamaktadır. Mobil kontrol sadece cihaz ve mobil uygulamanın yüklü olduğu telefon / tablet aynı wifi ağına bağlı olduğu sürece çalışacak şekilde tasarlanmıştır. Sistem yapısı gereği ekran ünitesi ve uygulamanın bulunduğu cihaz farklı wifi/mobil ağlara bağlı iken internet üzerinden uzak kontrol mümkün değildir.

Display ve uygulama kullanımı için videolarımızı izleyebilirsiniz

Ekran videosu https://www.youtube.com/watch?v=7bGtvYBWSyw

App Videosu https://www.youtube.com/watch?v=CBblgSbJW3U

44

IOS & ANDROID App Ayarları

Yeni MMC cihazını mobil uygulamaya eklemek için sol üstte bulunan “menü” butonuna basılarak “Yönetim” sekmesini seçiniz

Açılan menüde sağ üstte bulunan “Tara” butonuna basınız ve bekleyiniz. Tarama bittiğinde wi-fi ağınızda bulunan tüm MMC cihazları benzersiz isimleri ve aldıkları IP numaraları ile

listelenecektir. Eğer wi-fi ağınızda birden fazla MMC cihaz varsa ekranlar üzerinden Admin-6 menüsünde cihazının IP numaralarını kontrol ederek hangi IP numaralı cihazın hangi konumda olduğunu tespit edebilirsiniz. Böylece birden fazla cihazın yapılandırmasını yaparken her birini dilediğiniz gibi isimlendirebilirsiniz. Listelenen cihazları sırasıyla üzerlerinden sola kaydırıp

“Düzenle” menüsüne girerek isimlerini dilediğiniz gibi değiştirerek sağ üstte bulunan “Kaydet”

butonu ile kaydedip işlemi bitiriniz.

45

Kaydetme işlemi bittikten sonra sırasıyla “Menü” ve “Durum” sekmelerine basınız. Ana ekranda eklediğiniz tüm cihazların listelendiğini göreceksiniz. Bu ekranda mobil cihazınız ile istediğiniz MMC cihazını uzaktan, aynı MMC dokunmatik ekranlarında olduğu gibi aç/kapat, sıcaklık arttır/azalt, fan hızı arttır/azalt komutlarının butonlarına basmak suretiyle kontrol edebilirsiniz.

Bu ekranda orta kısımda bulunan ev simgesi içerisinde ortam sıcaklığını okuyabilirsiniz. Ev simgesi üzerinde çizgi var ise bu ilgili MMC cihazının online olmadığını belirtir.

46

Bu ekranda sistemin hata bildirimleri görüntülenir. Bu ekranda mümkünse sistem çalışmaya devam eder ve bildirim ekranı işlem yapılana dek görüntülenir. Eğer alınan hata sistem çalışmasında herhangi bir bileşenin zarar görmesine sebep olamayacak veya kritik bir durum yaratmayacak ise ekran ünitesi üzerinden kullanıcıya geçici olarak bu hatayı “Askıya Al” butonu ile görmezden gelme şansı verilerek mevcut çalışma kipinde sistem kontrolsüz olarak sürekli çalışmaya devam ettirilebilir. Bu işlev arızaya müdahale edilinceye kadar misafirlerin konforunun sağlanması amacıyla eklenmiştir. Bu işlevin mümkün olduğunca kullanılmaması, öncelikle arıza ya da hatanın giderilmeye çalışılması önerilmektedir. Bu işlev sayfa-47 Tablo-3’te belirtilen bazı askıya alınabilecek arızalar ve hatalar için uygulanabilir. Kritik önem arz eden arızalar ve hatalar için askıya alma işlevi bulunmamaktadır. Ev tuşuna basılarak çalışma ekranına dönüldüğünde eğer hata tekrar ederse sistem tekrar uyarı verecektir. “Ekran Reset” butonu basılarak ekran ve işlemcisi yeniden başlatılabilir. Arıza kodunun devam etmesi durumunda sistem besleme enerjisi sürücü modül de dahil olacak şekilde kesilerek sistemin komple tekrar devreye alınması önerilir. Sistemin hatasının yine devam etmesi halinde yetkili teknik personel tarafından kontrol edilmesi ve arızanın giderilmesi önemlidir.

47

Tablo-3 MMC-01 Arıza durumları ve hata mesajları Hata / Arıza

durumu Olası nedenleri Çözümler Ekrandan reset Askıya Al

Ekranda görüntü yok

Ana besleme voltajı gelmiyor Sürücü Ünite- Ekran ünitesi haberleşme kablosu kopuk Soketleri takılı değil

Sürücü ünitenin RJ45 soket portları üzerinde bulunan led ışığın yandığından emin olunuz. Eğer yanmıyorsa sistemin ana besleme voltajının geldiğinden ve sürücü kart üzerinde bulunan cam (15 amper) sigortanın sağlam olduğundan emin olunuz.

Data kablosunun soketlerinin bağlı ve kablonun sağlam olduğundan emin olunuz. Arıza giderilemezse üretici firma ile irtibat kurunuz.

Yok Yok

Dokunmatik sensör çalışmıyor

Dokunmatik sensör film deformasyonu

Üretici firma ile

irtibat kurunuz. Yok Yok

48

Hata / Arıza

durumu Olası nedenleri Çözümler Ekrandan reset Askıya Al

Ortam ısısı okunamıyor hatası

Isı sensörü bağlantı hatası Isı sensörü arızası

Isı sensörünün bağlantısının doğru şekilde yapıldığından, kablosunun zarar görmediğinden emin olunuz.

Sistemin besleme voltajını açıp- kapatarak işlemcinin tekrar çalışmasını sağlayın. Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Var Var

Sürücü kart cevap vermiyor hatası

Sürücü Ünite- Ekran ünitesi haberleşme kablosu kopuk Soketleri takılı değil İşlemci arızası

Data kablosunun soketlerinin bağlı ve kablonun sağlam olduğundan emin olunuz. Sistemin besleme voltajını açıp-kapatarak işlemcinin tekrar çalışmasını sağlayın. Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Var Yok

49

Hata / Arıza

durumu Olası nedenleri Çözümler Ekrandan reset Askıya Al

Aşırı akım hatası

Çıkışlarda bağlı cihazlardan birinde aşırı akım çekme arızası veya kablolama problemi

Fan, kompresör, pompa veya valf bağlantılarının sürücü kart üzerinde doğru bağlandığından emin olunuz.

Fan, kompresör, pompa veya valf kablosunda herhangi bir hata-kısa devre olmadığından emin olunuz.

Fan, kompresör, pompa veya valflerden herhangi birinde arıza olmadığından emin olunuz.

Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Var

Var (20 amper ve altı akıma kadar)

İkinci ünit cevap vermiyor hatası (İkinci fanlı sistemlerde)

Master Sürücü Ünite-Slave sürücü ünitesi haberleşme kablosu kopuk Soketleri takılı değil İşlemci arızası

Sistemde ikinci ünit bağlantısı yoksa eğer

“Admin-5” menüsünde bulunan “İkinci ünit”

ayarını pasif konuma getiriniz. Eğer sisteminizde ikinci ünit bağlantısı bulunuyorsa sürücü ünitler arasında bulunan kablo bağlantısını kontrol ediniz, her iki ünitenin besleme voltajlarının olduğundan emin olunuz. Ünitelerin besleme voltajlarını kapatıp açınız. Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Var Var

50

Hata / Arıza

durumu Olası nedenleri Çözümler Ekrandan reset Askıya Al

Su ısı sensörü okunamıyor hatası

Isı sensörü bağlantı hatası Isı sensörü arızası

Harici su ısı sensörünün doğru şekilde bağlantısının yapıldığından, kablosunun zarar görmediğinden emin olunuz. Sistemin besleme voltajını açıp-kapatarak işlemcinin tekrar çalışmasını sağlayın.

Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Var Var

Ekran-Esp haberleşme

hatası İşlemci hatası

Sistemin besleme voltajını açıp- kapatarak işlemcinin tekrar çalışmasını sağlayın. Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Var Yok

Kademe sargılı fan sürücüsü hatası

Kademe sargılı fan sürücü kartı arızası SR_LEVEL soketi arızası Tekrar kurulum gereksinimi

SR_LEVEL soketinin kademe sargılı fan sürücü kartı ve sürücü kartı arasında doğru bağlı olduğundan emin olunuz.

Eğer sisteminizde kademe sargılı fan sürücü kartı bulunmuyorsa 6.

sayfadaki 3..Teknik özellikler ve bağlantı şemaları

bölümündeki tekrar kurulumu yapınız.

Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Var Yok

51

Hata / Arıza

durumu Olası nedenleri Çözümler Ekrandan

reset Pas geçme

İkinci fan çalışmıyor (İkinci fanlı

sistemlerde)

Master Sürücü Ünite-Slave sürücü ünitesi haberleşme kablosu kopuk, Soketleri takılı değil, Slave ünit besleme voltajı gelmiyor, İşlemci arızası

Sürücü ünitler arasında bulunan kablo bağlantısını kontrol ediniz, her iki ünitenin besleme voltajlarının olduğundan emin olunuz. Ünitelerin besleme voltajlarını kapatıp açınız. Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Yok Yok

Alçak basınç hatası

Sistem gazı kaçağı Alçak basınç sensör arızası Kablolama hatası-arızası

Kablolama kontrollerini yapınız. Gaz kaçağı olup olmadığını kontrol ederek sistemde yeterli basınçta gaz olduğundan emin olunuz. Sisteminizde Alçak basınç sensörü bulunmuyor ise sürücü kart üzerindeki

“LOWP” bağlantı klemensinde kısa devre köprü bağlantısı olduğundan emin olunuz.

Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Var Yok

Sıvı akışı yok hatası

Akış sensörü hatası Kablolama hatası-arızası

Kablolama kontrollerini yapınız.

Sisteminizde Alçak basınç sensörü bulunmuyor ise sürücü kart üzerindeki

“LOWP” bağlantı klemensinde kısa devre köprü bağlantısı olduğundan emin olunuz.

Yine aynı hatayı alıyorsanız üretici firma ile irtibat kurunuz.

Var Yok

52

5. ARGEMARIN İLETİŞİM BİLGİLERİ

www.argemarin.com

Serhan Aylanşık [email protected] Tepe Mahallesi 75.

Sokak

N:2/1 Marmaris Muğla Turkey

Hüseyin Şentürk [email protected] Tepe Mahallesi 75.

Sokak

N:2/1 Marmaris Muğla

Turkey

53
