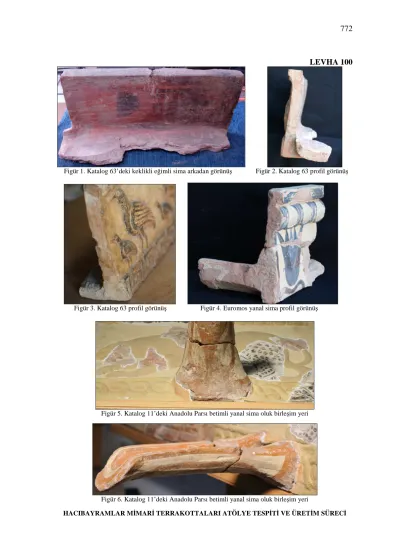

Figür 1. Katalog 63’deki keklikli eğimli sima arkadan görünüş Figür 2. Katalog 63 profil görünüş
Figür 3. Katalog 63 profil görünüş Figür 4. Euromos yanal sima profil görünüş
Figür 5. Katalog 11’deki Anadolu Parsı betimli yanal sima oluk birleşim yeri
Figür 6. Katalog 11’deki Anadolu Parsı betimli yanal sima oluk birleşim yeri
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI ATÖLYE TESPİTİ VE ÜRETİM SÜRECİ
Figür 1. Katalog 11’den Figür 2. Gordion Figür 3. Katalog 3’den Figür 4. Gordion
Figür 5.Katalog 54’den Figür 6.Katalog 65’den Figür 7.Katalog 58’den
Figür 8. Katalog 58’den Figür 9. Katalog 72’den Figür 10. Katalog 75’den
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI ATÖLYE TESPİTİ VE ÜRETİM SÜRECİ
Figür 1. Katalog 2 Figür 2. Katalog 12 Figür 3. Katalog 19 Figür 4. Katalog 52
Figür 5. Katalog 1 Figür 6. Katalog 5 Figür 7. Katalog 22
Figür 8. Katalog 18 ve 19
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI ATÖLYE TESPİTİ VE ÜRETİM SÜRECİ
Figür 1. Gordion’dan yanal simalı çatı
Figür 2. Pazarlı’dan antefiksli ve oluklu saçaklık kiremitli çatı
Figür 3. Korinthos’dan antefiksli ve saçaklık kiremitli çatı
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. Pazarlı yapı modeli Figür 2. Areyastis Anıt Mezarı cephe detayı
Figür 3- 4. Geometrik bezekli Gordion mimari terrakottaları
Figür 5. Örnek bir çatı iskeleti
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. Lakonia tipi çatı kiremitleri Figür 2. Korinth tipi çatı kiremitleri
Figür 3. Attika tipi çatı kiremitleri Figür 4. Halieis tipi çatı kiremitleri
Figür 5. Argive tipi çatı kiremitleri
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. “Ostbau”dan antefiksli ve saçaklık kiremitli çatı
Figür 2. Gordion’dan antefiksli ve oluklu saçaklık kiremitli çatı
Figür 3. Gordion’dan yanal simalı çatı
Figür 4. Elis’den yanal simalı çatıya sahip yapı modeli
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. 1 No.lu Yapı Anadolu Parsı-Yaban Domuzu betimli yanal simaların AutoCad ortamında çizim aşaması
Figür 2. 1 No.lu Yapı boğa betimli yanal simanın Photoshop ve AutoCad ortamında hazırlanma aşaması
Figür 3. 1 No.lu Yapı Anadolu Parsı betimli yanal simanın Autodesk 3ds Studio Max perspektif renderı
Figür 4. 1 No.lu Yapı aslan betimli yanal simanın Autodesk 3ds Studio Max perspektif renderı
Figür 5. 1 No.lu Yapı yanal simasının Autodesk 3ds Studio Max üstten bakış renderı
Figür 6. 1 No.lu Yapı eğimli sima figürü Anadolu Parsının Adobe Photoshop ortamında hazırlanması
Figür 7. 1 No.lu Yapı çatısının Autodesk AutoCad ortamında hazırlanması
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. 2 No.lu Yapı eğimli simasının Photoshop ve AutoCad ortamında hazırlanma aşaması
Figür 2. 2 No.lu Yapı yanal simasının Autodesk 3ds Studio Max perspektif renderı
Figür 3. 2 No.lu Yapı yanal simasının Autodesk 3ds Studio Max perspektif renderı
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. 3 No.lu Yapı yanal simasının Photoshop ve AutoCad ortamında hazırlanma aşaması
Figür 2. 3 No.lu Yapı yanal simasının AutoCad ortamında çizimi
Figür 3. 3 No.lu Yapı yanal simasının Autodesk 3ds Studio Max perspektif renderı
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. 1 No.lu Yapı çatı modelinin Autodesk 3ds Studio Max perspektif renderı
Figür 2. 1 No.lu Yapı çatı modeli yanal sima dizininin Autodesk 3ds Studio Max renderı
Figür 3. 1 No.lu Yapı çatı modeli eğimli sima dizininin Autodesk 3ds Studio Max renderı HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. 2 No.lu Yapı çatı modelinin Autodesk 3ds Studio Max üstten perspektif renderı
Figür 2. 2 No.lu Yapı çatı modelinin Autodesk 3ds Studio Max alttan perspektif renderı
Figür 3. 2 No.lu Yapı çatı modeli yanal sima dizininin Autodesk 3ds Studio Max renderı
Figür 4. 2 No.lu Yapı çatı modeli eğimli sima dizininin Autodesk 3ds Studio Max renderı HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. 3 No.lu Yapı çatı modelinin Autodesk 3ds Studio Max perspektif renderı
Figür 2. 3 No.lu Yapı çatı modelinin Autodesk 3ds Studio Max eğim profil renderı
Figür 3. 3 No.lu Yapı çatı modeli yanal sima dizininin Autodesk 3ds Studio Max renderı
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. Naksos Sangri Demeter Tapınağı çizimi Figür 2. Assos Athena Tapınağı çizimi
Figür 3. Düver’den geometrik bezekli eğimli simalar
Figür 4. Atina’dan Arkaik çeşme modeli Figür 5. 2 No.lu Yapı sima üst pervaz
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. Olympia'dan çörten oluğu
Figür 2. Akıtmalıklı Phrygia Seramiği
Figür 3. Naksos Yria Dionysos Tapınağı'ndan oluklu çörten
Figür 4. Melanpagos Aiol Tapınağı'ndan oluklu çörten
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 3. Ephesos Artemis Kutsal Alanı'ndan Figür 4.Neandreia Arkaik Tapınak planı Hekatompedos planı
Figür 5. Naksos Yria Dionysos Tapınağı 4. Evre
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
Figür 1. Larissa'dan Saray
Figür 2. Pazarlı'dan Konut
Figür 3. Perakhora'dan Model Figür 4. Argos'dan Model
HACIBAYRAMLAR MİMARİ TERRAKOTTALARI MİMARİ YÖNDEN DEĞERLENDİRME
