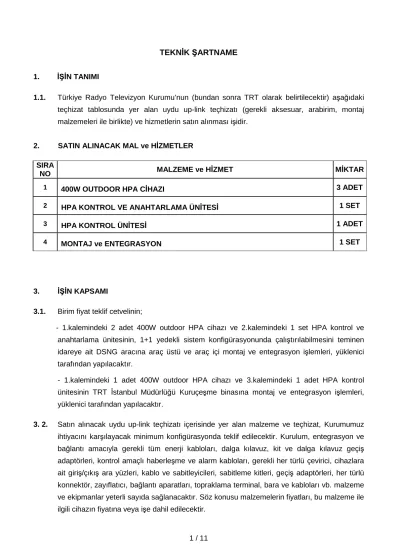

TEKNİK ŞARTNAME
1. İŞİN TANIMI
1.1. Türkiye Radyo Televizyon Kurumu’nun (bundan sonra TRT olarak belirtilecektir) aşağıdaki teçhizat tablosunda yer alan uydu up-link teçhizatı (gerekli aksesuar, arabirim, montaj malzemeleri ile birlikte) ve hizmetlerin satın alınması işidir.
2. SATIN ALINACAK MAL ve HİZMETLER
3. İŞİN KAPSAMI
3.1. Birim fiyat teklif cetvelinin;
- 1.kalemindeki 2 adet 400W outdoor HPA cihazı ve 2.kalemindeki 1 set HPA kontrol ve anahtarlama ünitesinin, 1+1 yedekli sistem konfigürasyonunda çalıştırılabilmesini teminen idareye ait DSNG aracına araç üstü ve araç içi montaj ve entegrasyon işlemleri, yüklenici tarafından yapılacaktır.
- 1.kalemindeki 1 adet 400W outdoor HPA cihazı ve 3.kalemindeki 1 adet HPA kontrol ünitesinin TRT İstanbul Müdürlüğü Kuruçeşme binasına montaj ve entegrasyon işlemleri, yüklenici tarafından yapılacaktır.
3. 2. Satın alınacak uydu up-link teçhizatı içerisinde yer alan malzeme ve teçhizat, Kurumumuz ihtiyacını karşılayacak minimum konfigürasyonda teklif edilecektir. Kurulum, entegrasyon ve bağlantı amacıyla gerekli tüm enerji kabloları, dalga kılavuz, kit ve dalga kılavuz geçiş adaptörleri, kontrol amaçlı haberleşme ve alarm kabloları, gerekli her türlü çevirici, cihazlara ait giriş/çıkış ara yüzleri, kablo ve sabitleyicileri, sabitleme kitleri, geçiş adaptörleri, her türlü konnektör, zayıflatıcı, bağlantı aparatları, topraklama terminal, bara ve kabloları vb. malzeme ve ekipmanlar yeterli sayıda sağlanacaktır. Söz konusu malzemelerin fiyatları, bu malzeme ile ilgili cihazın fiyatına veya işe dahil edilecektir.
SIRA
NO MALZEME ve HİZMET MİKTAR
1 400W OUTDOOR HPA CİHAZI 3 ADET
2 HPA KONTROL VE ANAHTARLAMA ÜNİTESİ 1 SET
3 HPA KONTROL ÜNİTESİ 1 ADET
4 MONTAJ ve ENTEGRASYON 1 SET
3.3. Teknik şartnamede tarif edilen ya da tarif edilmeyen, fakat satın alınacak uydu up-link teçhizatı içerisindeki tüm cihazların kendisinden beklenen şekliyle tam performans çalışabilmesi için gereken her türlü malzemeyi, teçhizatı (montaj malzemeleri, arabirim, yazılım, aksesuar) teklif edecektir. Teklif edilmeyen (veya yeteri sayıda teklif edilmeyen) bu türden malzemelerin teklif edilmemesi durumunda fiyata dahil edildiği kabul edilecektir.
3.4. Satın alınacak uydu up-link teçhizat içerisindeki tüm cihazların detaylı çalışma, kullanım ve menü sistemlerinin yer aldığı toplam 2(iki) set basılı doküman olarak ve CD ortamında hazırlanmış kullanım kitapları ile outdoor HPA cihazlarına ait toplam 2(iki) set basılı doküman olarak ve CD ortamında hazırlanmış tamir-bakım ve servis kitapları, ihaleyi kazanan yüklenici firma tarafından TRT’ye sağlanacaktır. Söz konusu kitaplar, cihazlara ilişkin en son üretim, donanım ve yazılım bilgilerini de kapsayacaktır.
4. OPERASYONEL GEREKSİNİMLER
- Satın alınacak teçhizat içerisinde yer alan tüm cihaz ve malzemeler;
• 220 ± 10 % VAC ve 50 ± 5 % Hz mono-faz şehir şebekesinde çalışacaktır.
• İlgili bölümde aksi belirtilmedikçe, 10oC ile 45oC sıcaklık aralığı ve 30% ile 70% bağıl nem aralığında, teknik karakteristiklerinde herhangi bir problem olmaksızın çalışacaktır.
• Uluslararası standartlara göre üretilmiş olup 7 gün 24 saat çalışma koşullarına uyumlu yapıda, yayın hizmetinde kullanılacak kalitede ve profesyonellikte güvenirlikte olmalıdır.
• CE işaretli uygunluk belgesine sahip olacaklardır.
• Minimum ölçüde ayar ve bakım gerektirecek yapıda olacaktır.
• Uluslararası şok ve vibrasyon standart gereklerini karşılayacaktır.
• Teknik şartnamede belirtilmemiş olsa bile sistemin bütünlüğü ve en iyi koşullarda çalışmasına olanak sağlayacak tüm aksesuar ve parçaları kapsayacaktır.
• Topraklama terminaline sahip olacaktır.
• Operatörü elektrikşokuve radyasyondankoruyacak tam korumaözelliğine sahip olacaktır
• Yüksek voltaj ve elektrik şok riski içeren yerlerde gerekli uyarı etiketlerine sahip olacaktır.
• Cihazların etiketlendirilmeleri ve menülerinde Türkçe veya İngilizce dili kullanılacaktır.
• Üreticisi tarafından 2017 yılı içinde üretimleri durdurulması planlanan veya 2016 yılı içinde üretimi durdurulmuş, yazılımsal ve donanımsal olarak ileride geliştirilmeye uygun olmayan cihazlar, protatip olarak üretimi gerçekleştirilmiş cihazlar ile yeni üretilen ve hiçbir yayın kuruluşu tarafından kullanılmayan cihazlar teklif edilmeyecektir.
- Dış ortamda çalışacak teçhizat;
•
Hava içerisinde bulunan deniz tuzu ve endüstriyel partiküllerden, atmosferik koşullardan etkilenmeyen, paslanmaz, su geçirmez ve her türlü olumsuz hava koşulunda sorunsuz çalışacak yapıda olmalıdır.5. 400W OUTDOOR HPA CİHAZI
5.1. Teklif edilecek 400W outdoor HPA cihazı, girişine uygulanan L band giriş sinyalini iletim yapılacakuydu frekansına çıkarılabilmesini sağlayacak özelliklerde, HPA cihazına tümleşik yapıda, blok up-converter (BUC) ünitesi veya modülüne sahip olacaktır. BUC ünitesi veya modülünün enerji beslemesi, HPA cihazı içerisinden yapılacaktır. Outdoor HPA cihazları şasesinin (kasa) dışına yerleştirilen, harici enerji girişine sahip BUC cihazı, ünite veya modülleri teklif edilmeyecektir.
5.2. Teklif edilecek outdoor HPA cihazının tüm çıkış güç seviye ayarları, HPA kontrol ünitesi ve detayları teknik şartnamenin 6.6 ve 7.3. maddesindeki koşullar doğrultusunda bilgisayar üzerinden yapılacaktır.
5.3. Outdoor HPA cihazının sahip olacağı teknik özellikler aşağıda belirtilmiştir.
• HPA tipi : TWT veya SSPA
• TWT veya güç yükselteç RF çıkış gücü : minimum 400 Watt
• HPA flanş (flange) RF çıkış gücü : minimum 350 Watt
• L band giriş frekans aralığı : 950 ile 1700 MHz arası
• LO (lokal osilatör) frekansı : 12800 MHz
• Çıkış ve çalışma RF band frekans aralığı : 13.75-14.5 GHz
• Zamana bağlı kazanç kararlılığı (sabit sıcaklıkta) : maks.±1 dB/24 saat (30 dak.sonra)
• Sıcaklığa bağlı kazanç kararlılığı (0-50oC arası) : maks. ± 1.5 dB (sabit giriş seviyesinde)
• Tam çıkış gücündeki harmonik çıkış : maksimum -60 dBc
• Intermodulation (eşit iki taşıyıcıyla) : maks. -22 dBc (7 dB backoff çıkışta)
• Faz gürültüsü (phase noise) : IESS faz gürültü gereklerini karşılayacak
• Gürültü ve spurious (veriş bandı içerisinde) : maksimum –65 dBW/4 kHz
• Geniş (large) sinyal kazancı : 65 dB
• Dar (small) sinyal kazancı (SSG) : 70 dB
• Dar sinyal kazanç değişimi (SSG variation) : maksimum1.5 dB p.p/80MHz
• Güç faktörü : minimum 0.95
• RF giriş/monitör port konnektör tipi ve empedansı : N tipi (dişi), 50 Ω
• Çıkış konnektör tipi : WR-75
• Çalışma çevre sıcaklık aralığı : -40 oC ile +50 oC arası
5.4. Outdoor HPA cihazı içerisindeki BUC’a ait 10 MHz referans sinyali, outdoor HPA cihazı içerisinden dahili referans (internal reference) olarak yüksek kararlılığa sahip referans osilatör tarafından sağlanacaktır. BUC içerisinden üretilen 10 MHz dahili referans sinyalinin zamana bağlı frekans kararlılığı,maksimum ±2 ppm(parts per million) olacaktır.
5.5. Outdoor HPA cihazı, cihaza ait parametre ve durumlar ile kontrol fonksiyonlarının bilgisayar üzerinden web browser arayüzü veya HPA kontrol programı aracılığıyla kontrol edilmesi ve denetlenmesi için en az 1 adet RJ-45 ethernet kontrol portuna sahip olacaktır.
5.6. Outdoor HPA cihazı çıkışta iken (Transmit ON (HV ON) ve RF ON), HPA cihazının çıkış güç seviyesindeki değişimlerinin önüne geçmek veya en aza indirmek için HPA RF çıkış güç seviyesini operatör tarafından önceden belirlenen değer veya değer aralığında sabitleyebilen, HPA kontrol ünitesi veya HPA kontrol programı (veya web browser) üzerinden veya HPA cihazlarına öncedendışarıdan harici bilgisayar bağlantısı yapılmak suretiyle devreye alınıp çıkartılabilen yapıda, otomatik güçsabitleme (automatic level control-automatic gain control) özelliğine sahip olacaktır.
5.7. Teklif edilecek herbir outdoor HPA cihazı, ölçüm ve test amacıyla ana çıkışına müdahale edilmeksizin ana çıkış seviyesine göre belirli bir oranda zayıflatılmış RF monitörportunasahip olacaktır. Çalışma frekansına göre zayıflatma oranlarını gösteren tablo, sevkiyat öncesi RF monitör portunun yanına su, nem, sıcak ve soğuk hava koşullarında kendiliğinden yerinden çıkmayan özelliklerde malzemeler kullanılarak yapıştırılacaktır.
5.8. Outdoor HPA cihazlarının dış ünite türden olması sebebiyle su yalıtımının çok iyi yapılması gerekmektedir. HPA cihazları üzerindeki tüm giriş/çıkış, uzak kontrol, yedekleme ve alarm arayüz konnektörlerinin su ve ortam koşullarından korunması amacıyla söz konusu konnektör arayüz noktaları koruyucu kapak, gasket, tıkaç, jumper vb. malzemeler ile kapatılacak ve söz konusu malzemeler HPA ile birlikte sağlanacaktır.
5.9. Outdoor HPA cihazının gerektiğinde HPA kontrol ve anahtarlama ünitesinden (yedekli yapı için) veya HPA kontrol ünitesinden (yedeksiz yapı için) bağımsız olarak çalıştırılabilmesini teminen her bir HPA için 1(bir) adet, toplam 3 (üç) adet tıkaç (jumper) teklif edilecektir. Teklif edilecek tıkaçlar su geçirmez, gerekli korumaları yapılmış ve dış ortam koşullarında çalışmaya uyumlu yapıda olacaklardır. HPA kontrol ünitesi herhangi bir nedenle devre dışı kaldığında HPA cihazlarına söz konusu tıkaçlar operatör tarafından bağlanacak, tıkacın aktif hale geçirilmesi için ihtiyaç duyulması halinde varsa HPA cihazları veya tıkaç üzerindeki mevcut anahtar veya butonlarla gerekli konum değişiklikleri ve ayarlar yapılacaktır. Gerekli ayarların yapılmasının ardından HPA cihazı öncesinde kullanılan L band çıkış özellikli cihazlar üzerinden HPA cihazlarının çıkış seviyesi ayarlanacaktır (Tıkaç bağlantısı sonrası HPA cihazının çıkışa hazır hale gelmesi için belli bir süre gerekiyorsa çıkış seviye ayarları gerekli süre sonunda yapılacaktır). HPA cihazına tıkaç bağlantısı yapıldığında, operatör tarafından HPA’ya bilgisayar bağlantısı yapılarak, bilgisayardan herhangi bir ayarlama ve HPA’nın mevcut konumunu değiştirilmesine ihtiyaç duyulmaması gerekmektedir.
6. HPA KONTROL ve ANAHTARLAMA ÜNİTESİ
6.1. Teklif edilecek 1 set HPA kontrol ve anahtarlama ünitesi, gerekli arabirimleriyle birlikte, 1+1 yedekli sistem konfigürasyonunda çalışacak 2 adet 400W outdoor HPA cihazlarının yedeklenmesi, kontrol edilmesi, kontrol ve durum parametrelerinin izlenmesi görevlerini üstlenecektir. Teklif edilecek ünitenin faz birleştirici özelliğe sahip olmasına gerek yoktur.
6.2. Satın alınacak 1 set HPA kontrol ve anahtarlama ünitesi;
dalga kılavuzu anahtarlama ünitesi (waveguide switch unit), en az 500 Watt güce dayanıklı suni yük, rigid (katı) dalga kılavuzları, kit ve adaptörleri, 2 adet outdoor HPA cihazını kontrol ve anahtarlama özellikli indoor yapıda HPA kontrol ünitesi, gerekli haberleşme, kontrol, alarm kabloları, montaj için gerekli montaj kit ve diğer arabirimleri içerecektir. HPA kontrol ve anahtarlama ünitesinin dış mekanda bulunacak tüm parçaları (dalga kılavuzu anahtarlama ünitesi, yük, rigid dalga kılavuz, adaptör ve kitleri vb. malzemeler) dış ortam koşullarında çalışmaya uygun yapıda üretilmiş olacaklardır.
6.3. 1+1 sistem konfigürasyonunda yedekli çalışacak outdoor HPA cihazları ve yük arasında, rigid katı dalga kılavuzları, kit ve adaptörleri kullanılacaktır. Dalga kılavuzlarının iç yapı malzemesi bakır veya pirinç olacaktır. Arıza kaynağı olabilecek kırılgan, yüksek güçte eriyerek yansımaya ve deformasyona sebep olabilecek tutya, alüminyum döküm vb. malzemeler ile yapılmış dalga kılavuzu, anahtarlama ünitesi ile montaj malzemeleri kesinlikle teklif edilmeyecektir. Mekanik bağlantılarda kullanılacak civata, somun, pul vb. malzemeler oksitlenmeyen özelliklere sahip olacaktır.
6.4. Teklif edilecek 1 set HPA kontrol ve anahtarlama ünitesi içerisinde yer alan HPA kontrol ünitesi, HPA kontrol programı veya web browser arayüzü, HPA cihazlarının üreticisi firma tarafından üretimi ve geliştirilmesi yapılmış veya yaptırılmış, outdoor HPA cihazlarıyla birebir uyumlu çalışacak üretici firmanın web sayfasında veya dökümanlarında yer alan orjinal ürün, yazılım veya arayüzler vb.olacaktır.
6.5. HPA kontrol ve anahtarlama ünitesi içerisinde yer alan birimler üzerinden, 1+1 sistem konfigürasyonunda yedekli çalışan 400W outdoor HPA cihazlarından herhangi bir tanesi asıl (on-line) HPA olarak antene, diğer HPA ise yedek (hot-standby) HPA olarak suni yüke yönlendirilecektir. Asıl ve yedek HPA cihazlarının antene ve yüke yönlendirilme işlemleri, HPA kontrol ünitesi üzerinden ve yüklenici tarafından sağlanarak idareye ait bilgisayara kurulacak olan HPA kontrol programı veya web browser arayüzü üzerinden operatör tarafından belirlenebilmelidir. Söz konusu HPA kontrol ünitesinin otomatik HPA anahtarlama seçim özelliği yanı sıra, manual HPA anahtarlama özelliğine de sahip olması gerekmektedir. Antene ve yüke yönlendirilen HPA cihazlarının konum bilgisi, HPA kontrol ünitesi ve HPA kontrol programı (veya webbrowserarayüzü) üzerindenbir bakışta görülebilir yapıda olacaktır.HPA
kontrol ünitesinin herhangi bir nedenle devre dışı kalması durumunda, antene ve yüke yönlendirilen HPA cihazları mevcut konumlarını korumalı, kesinlikle önceki durumlarından farklı konuma geçmemelidirler. HPA cihazlarının antene ve yüke yönlendirilmesi, dalga kılavuzu anahtarlama ünitesi üzerinde bulunacak olan manual seçim anahtarı üzerinden de gerektiğinde operatör tarafından da kolaylıkla yapılabilmelidir.
6.6. HPA cihazlarına ait parametre, durum ve kontrol fonksiyonları ile HPA cihazlarının manual ve otomatik anahtarlama fonksiyonları HPA kontrol ünitesi ön panelinin yanı sıra, HPA kontrol ünitesi web browser arayüzü veya HPA kontrol programının herhangi birisi üzerinden doğrudan idareye ait bilgisayar aracılığıyla kontrol ve analiz edilecektir (Bilgisayar bağlantısı HPA kontrol ünitesi üzerinden veya outdoor HPA cihazlarına doğrudan bilgisayar bağlantısı yapılmak suretiyle gerçekleştirilebilir). HPA cihazına ait parametre, durum ve kontrol fonksiyonları ileHPA cihazlarınınmanual ve otomatik anahtarlama fonksiyonlarının bir kısmını kontrol programı bir kısmını web browser arayüzü üzerinden yapabilme özelliğine sahip yapıdaki cihaz, program, yazılım ve arayüzler teklif edilmeyecektir. Teklif edilecek HPA kontrol programı veya web browser arayüzünden herhangi birisi, istenilen tüm özellikleri kendi başına karşılayacaktır. Bu iş için gerekli yazılımlar ve kablo bağlantı detayları CD ortamında TRT’ye sağlanacak olup, bilgisayar bağlantısı için gerekli uç konnektörleri yapılmış kablo (gerekmesi halinde çevirici adaptörü ile birlikte) yüklenici tarafından sağlanacaktır.
6.7. 1+1 yedekli sistem konfigürasyonunda çalışan her bir outdoor HPA cihazına ait uyduya gönderilen güç (ilerleyen güç-forward power) Watt ve dBm, yansıyan güç (reflected power) Watt veya dBm, HPA tipinin TWT olması durumunda helix akımı (helix current) mA, kazanç veya zayıflatma değeri dB olarak HPA kontrol ünitesi üzerindeki tek bir gösterge veya iki farklı gösterge üzerinden ve ayrıca HPA kontrol programı veya web browser menüsü veya menü pencerelerinde (menü seçimine bağlı olarak veya toplu halde) görülecektir.
6.8. HPA cihazlarının çıkışındaki ilerleyen ve yansıyan güç değerlerinin arıza eşik değerleri, HPA kontrol ünitesi üzerinden veya HPA kontrol programı veya web browser arayüzü veya HPA cihazlarına öncedendışarıdan harici bilgisayar bağlantısı yapılmak suretiyle ayarlanabilmelidir.
1+1 yedekli sistem konfigürasyonunda çalışan, asıl HPA cihazı üzerindeki yüksek yansıyan güç, aşırı ilerleyen güç ve düşük ilerleyen güç arıza eşik değerlerinin önceden ayarlanan değerleri aşması durumunda, yedekleme özellikli HPA kontrol ve anahtarlama ünitesi ve diğer birimler tarafından sağlam olarak yedekte bekleyen HPA cihazı antene, önceden yayın iletim trafiği görevini üstlenen ve çıkış yoluna gitmekte iken arızalanan asıl HPA cihazı ise otomatik olarak yüke yönlendirilecektir. HPA cihazları üzerinde ortaya çıkan alarmların eşik değerleri önceden ayarlanabilir yapıda ise eşik değerleri önceden ayarlanabilen söz konusu alarmların HPA cihazlarında ortaya çıkması veya önceden ayarlanabilir alarm eşik değerlerinin aşılması durumunda, antene ve yüke giden HPA cihazları mevcut konumlarını koruyacaklardır.
Ayrıca antene giden asıl HPA cihazının TWT sıcaklığının (HPA tipinin TWT olması durumunda) aşırı yükselerek, cihazın aşırı TWT sıcaklığı arızası üretmesi, HPA cihazının iç ünite veya enerji besleme ünitesi sıcaklığının çalışma aralıklarının dışına çıkması ve bu durumun cihazın normal çalışmasını etkilemesi, HPA cihazı helix akımı ve helix gerilimi değerlerinin (HPA tipinin TWT olması durumunda) cihazın sorunsuz ve güvenli çalışması için önceden belirlenen sınırların (üretim sırasındaki veya ayarlanabilir yapıda ise önceden belirlenen arıza eşik değeri) dışına çıkması, HPA besleme ünitesinin arızalanması, HPA cihazı içerisindeki BUC ünitesi veya modülünün arızalanması ve söz konusu arızadan dolayı BUC’un RF sinyal çıkışı vermemesi durumlarında da yedek HPA cihazı otomatik olarak antene yönlendirilecektir. Otomatik ve manual HPA anahtarlama işlemleri sırasında HPA cihazları üzerinde kesinlikle aşırı yansıma ve ark oluşmayacaktır.
6.9. Otomatik ve manual HPA anahtarlama işlemleri sonrası çıkış yoluna giden asıl ve yedek HPA cihazlarına ait durum bilgisi, HPA kontrol ünitesi ön paneli ve HPA kontrol programı (veya web browser arayüzü) üzerinden herhangi bir operatör müdahalesi olmaksızın birebir aynı konumda olacak şekilde otomatik konfigüre edilmelidir.
6.10. HPA cihazları, HPA kontrol ünitesi ve HPA kontrol programı (veya web browser arayüzü) üzerinden gerektiğinde RF OFF (RF INHIBIT) konumuna alınabilme özelliğine sahip olacaktır.
6.11. HPA cihazlarında herhangi bir alarm veya arıza ortaya çıktığı zaman, alarm veya arızanın ne olduğu HPA kontrol ünitesi üzerindeki gösterge veya göstergeler üzerinde görülecek, HPA cihazlarındaki arıza durumlarında HPA kontrol ünitesi veya HPA kontrol programı (veya web browser arayüzü), sahip olacağı sesi açılıp kapatılabilir yapıdaki sesli uyarı özelliği ile operatörü uyaracaktır. HPA cihazında oluşan en son geçmiş alarm ve arızalara HPA kontrol ünitesi menüsü ve HPA kontrol programı (veya web browser arayüzü) aracılığıyla erişilecek, en son erişilebilen alarm ve arızaların sayısı en az 20 (yirmi) olacaktır.
6.12. Araç içerisine yerleştirilecek HPA kontrol ünitesi ile araç üzerindeki herbir outdoor HPA cihazı arasındaki mesafeler dikkate alınarak, HPA kontrol ve anahtarlama ünitesi içerisinde yer alan tüm birimler ve bu birimlerin HPA cihazlarına bağlantısı için gerekli haberleşme, alarm, kontrol ve yedekleme amaçlı uç konnektörleri yapılmış yeterli uzunluğa sahip tüm kablolar ile gerekli diğer adaptör ve konnektörler yeterli sayıda teklif edilecektir. Kontrol, haberleşme ve alarm kablolarının iç pin bağlantıları ile taşıdığı bilgiler kullanım kitabında yer alacaktır.
6.13. Teklif edilecek HPA kontrol ve anahtarlama ünitesi, aşağıdaki teknik özelliklere sahip olacaktır.
• Çalışma frekans aralığı : 13.75-14.5 GHz
• Toplam uygulanabilir güç kapasitesi : en az 500 Watt
• Toplam kayıp : maksimum 0.7 dB
• Anahtarlama süresi : maksimum 500 ms
7. HPA KONTROL ÜNİTESİ
7.1. Teklif edilecek 1 adet HPA kontrol ünitesi, gerekli arabirimleriyle birlikte, yedeksiz yapıda çalışacak 1 adet 400W outdoor HPA cihazının uzaktan kontrol edilmesi, kontrol ve durum parametrelerinin izlenmesi görevlerini üstlenecektir.
7.2. Teklif edilecek HPA kontrol ünitesi, HPA kontrol programı veya web browser arayüzü, HPA cihazlarının üreticisi firma tarafından üretimi ve geliştirilmesi yapılmış veya yaptırılmış, outdoor HPA cihazlarıyla birebir uyumlu çalışacak üretici firmanın web sayfasında veya dökümanlarında yer alan orijinal ürün, yazılım veya arayüzler vb.olacaktır.
7.3. HPA cihazına ait parametre, durum ve kontrol fonksiyonları HPA kontrol ünitesi ön panelinin yanı sıra, HPA kontrol ünitesi web browser arayüzü veya HPA kontrol programının herhangi birisi üzerinden doğrudan idareye ait bilgisayar aracılığıyla kontrol ve analiz edilecektir (Bilgisayar bağlantısı HPA kontrol ünitesi üzerinden veya outdoor HPA cihazlarına doğrudan bilgisayar bağlantısı yapılmak suretiyle gerçekleştirilebilir). HPA cihazına ait parametre, durum ve kontrol fonksiyonlarının bir kısmını kontrol programı bir kısmını web browser arayüzü üzerinden yapabilme özelliğine sahip yapıdaki cihaz, program, yazılım ve arayüzler teklif edilmeyecektir. Teklif edilecek HPA kontrol programı veya web browser arayüzünden herhangi birisi, istenilen tüm özellikleri kendi başına karşılayacaktır. Bu iş için gerekli yazılımlar ve kablo bağlantı detayları CD ortamında TRT’ye sağlanacak olup, bilgisayar bağlantısı için gerekli uç konnektörleri yapılmış kablo (gerekmesi halinde çevirici adaptörü ile birlikte) yüklenici tarafından sağlanacaktır.
7.4. 400W outdoor HPA cihazına ait uyduya gönderilen güç (ilerleyen güç-forward power) Watt ve dBm, yansıyan güç (reflected power) Watt veya dBm, HPA tipinin TWT olması durumunda helix akımı (helix current) mA, kazanç veya zayıflatma değeri dB olarak HPA kontrol ünitesi üzerindeki gösterge üzerinden ve ayrıca HPA kontrol programı veya web browser menüsü veya menü pencerelerinde (menü seçimine bağlı olarak veya toplu halde) görülecektir.
7.5. Outdoor HPA cihazının çıkışındaki ilerleyen ve yansıyan güç değerlerinin arıza eşik değerleri, HPA kontrol ünitesi üzerinden veya HPA kontrol programı veya web browser arayüzü veya HPA cihazına dışarıdan harici bilgisayar bağlantısı yapılmak suretiyle ayarlanabilmelidir.
7.6. HPA cihazında herhangi bir alarm veya arıza ortaya çıktığı zaman, alarm veya arızanın ne olduğu HPA kontrol ünitesi üzerindeki göstergede görülecek, HPA cihazındaki arıza durumlarında HPA kontrol ünitesi veya HPA kontrol programı (veya web browser arayüzü), sahip olacağı sesi açılıp kapatılabilir yapıdaki sesli uyarı özelliği ile operatörü uyaracaktır.
HPA cihazında oluşan en son geçmiş alarm ve arızalara HPA kontrol ünitesi menüsü ve HPA
kontrol programı (veya web browser arayüzü) aracılığıyla erişilecek, en son erişilebilen alarm ve arızaların sayısı en az 20 (yirmi) olacaktır.
7.7. Bina içerisine yerleştirilecek HPA kontrol ünitesi ile bina dışındaki outdoor HPA cihazı arasındaki yaklaşık 30 metre mesafe dikkate alınarak, HPA kontrol ünitesinin HPA cihazına bağlantısı için gerekli uç konnektörleri yapılmış haberleşme, alarm, kontrol kabloları ile gerekli diğer adaptör ve konnektörler de yeterli sayıda teklif edilecektir. Kontrol, haberleşme ve alarm kablolarının iç pin bağlantıları ile taşıdığı bilgiler kullanım kitabında yer alacaktır.
8. MONTAJ ve ENTEGRASYON
8.1. MONTAJA İLİŞKİN GENEL ŞARTLAR
8.1.1. Detayları teknik şartnamenin 3.1.maddesinde belirtilen cihazların idareye ait DSNG aracı ve TRT İstanbul Müdürlüğü Kuruçeşme binasındaki montaj alanlarına montaj ve entegrasyon işlemleri yüklenici tarafından yapılacak olup, söz konusu işlerin fiyatı birim fiyat teklif cetvelindeki montaj ve entegrasyon kalemi içerisine dahil edilecektir.
8.1.2. Montaj ve entegrasyon işlemleri sırasında kablo geçiş güzergâhlarındaki, araç içi ve araç üstü, bina içi ve bina dışı montaj alanlarındaki mevcut alt yapı, diğer çalışan sistemlerde ortaya çıkabilecek her türlü arıza, hasar ve problemler ile çevrede oluşabilecek tüm zararlar ihaleyi kazanan yüklenici firma tarafından tüm masraf ve her türlü sorumluluk kendisine ait olmak üzere ücretsiz olarak giderilecektir.
8.1.3. Uydu up-link teçhizatı içerisinde yer alan iç ve dış ünite türündeki cihazlar için gerekli UPS destekli enerji ve klimatik koşullar (iç ünite cihazlar için) TRT tarafından sağlanacaktır. Uydu up-link teçhizatı içerisindeki tüm cihazlara ait rezerve edilmiş elektrik panolarındaki sigorta bağlantıları, kablolama ve tüm cihazlara enerji dağıtımı TRT elemanlarının gözetiminde ihaleyi kazanan yüklenici firma tarafından yapılacaktır. Söz konusu enerji dağıtım ve bağlantılarında birinci sınıf malzeme kullanılacaktır.
8.1.4. Satın alınacak uydu up-link teçhizatının montaj ve entegrasyon işlemlerinin yapılacağı DSNG aracı ile TRT İstanbul Müdürlüğü Kuruçeşme binasındaki yeri ve çevresini gezmek, inceleme yapmak;teklifini hazırlamak ve taahhüde girmek için gerekli tüm bilgileri temin etmek isteklinin sorumluluğundadır. DSNG aracı ve işyerinin görülmesiyle ilgili bütün masraflar istekliye aittir.
8.1.5. İstekliden DSNG aracı ve işin yapılacağı yerin görülmesiyle ilgili talep geldiğinde idare, talepte bulunan istekliye işin yapılacağı binaya ve/veya araziye girmesi için gerekli izni verecektir.
8.1.6. Tekliflerin değerlendirilmesinde, isteklinin işin yapılacağı DSNG aracı ve yeri incelediği ve teklifini buna göre hazırladığı kabul edilir.
8.1.7. DSNG ARACI MONTAJ ve ENTEGRASYON İŞLEMLERİ
8.1.7.1. Yeni satın alınacak 2 adet 400W outdoor HPA cihazı ve 1 set HPA kontrol ve anahtarlama ünitesinin montajının yapılacağı DSNG aracının üzerinde hâlihazırda 2 adet 400W outdoor HPA cihazı ile 1 set HPA kontrol ve anahtarlama ünitesini taşıyacak kesit ve sertlikte sabit metal platform ve fiber koruyucu kapak bulunmaktadır. Yüklenici tarafından istenmesi halinde bu alım kapsamında satın alınacak ve araç üzerine monte edilecek up-link teçhizatının montajı sırasında gerekli modifikasyon, sabitleme ve düzenlemeler yapılmak suretiyle mevcut metal platform ve fiber kapak kullanılabilcektir. Söz konusu mevcut platform ve fiber kapağın kullanılması durumunda, platform ve fiber kapak kaynaklı sorunlar nedeniyle yeni satın alınacak 2 adet outdoor HPA cihazının ve 1 set HPA kontrol ve anahtarlama ünitesinin monte edildiği yerden çıkması, düşmesi, hasar görmesi, bağlantı noktalarının kırılması ve arızalanması durumunda, meydana gelen tüm hasarların giderilmesi garanti süresi boyunca yüklenicinin sorumluluğunda olacak ve meydana gelebilecek tüm arıza, hasar, zarar ve ziyanlar yüklenici tarafından ücretsiz olarak giderilecektir. İdareye ait mevcut metal platform ve fiber koruyucu kapak kullanılacaksa bu durum teknik şartnamede açıkça belirtilecektir.
Şayet yüklenici firma, araç üzerindeki mevcut metal platform ve fiber koruyucu kapağı kullanmayacaksa bu durumda, 2 adet outdoor HPA cihazı ve 1 set HPA kontrol ve anahtarlama ünitesi için araç üzerine yeni bir metal platform ve HPA cihazlarının üzerine fiber koruyucu kapak yapılacaktır. Fiber koruyucu kapağın ısı ve ortam koşulları ile istem dışı darbelere karşı direncinin artırılması ve deformasyonunun önüne geçilmesi amacıyla fiber koruyucu kapak içerisinde metal iskelet bulunacaktır. Montaj sırasında gerek duyulacak her türlü metal profil, ara bağlantı elemanı, sabitleme kitleri, kapak vb. malzemeler uygun ölçülerde imal edilecektir. Outdoor HPA’lar ve outdoor HPA yedekleme teçhizatı araç platformu üzerinde, HPA’ların soğutma hava sirkülasyonunu engellemeyecek biçimde, en az 5 cm yükseltilerek uygun konstrüksiyonlarla sabitlenecektir. Yapılacak metal konstrüksiyonlar 2 adet outdoor HPA cihazını deforme olmadan taşıyabilecek kesit ve sertlikte, oksitlenmeye karşı dayanıklı, paslanmayan bir malzemeden yapılacaktır. HPA’ların monte edilecekleri mesnetlerden HPA’lar gerektiğinde kolayca sökülüp takılabilecektir.
8.1.7.2. DSNG aracına montajı yapılacak cihazların araç içi ve araç üstü montaj işlemleri, cihazlar arası kablolalama, cihazlar arasında ihtiyaç duyulan her türlü kontrol, haberleşme ve enerji kablolarının temini, çekilmesi ve uç konnektörlerinin yapılması, tüm anten bağlantıları ile montaj ve entegrasyon işlemleri yüklenicinin sorumluluğunda olacaktır.
8.1.7.3. Yüklenici istemesi halinde DSNG aracı üzerindeki mevcut Tx/Rx motorize uydu anten sistemine uygulanan mevcut dalga kılavuzu anahtarlama ünitesi çıkışında yer alan WR-75 yapıdaki dalga kılavuz, kit ve adaptörlerini kullanabilecek, sadece ihtiyaç duyulabilecek ek dalga kılavuzu, eklem ve bağlantılarını teklif edecektir.
8.1.8. TRT KURUÇEŞME BİNASINA MONTAJI YAPILACAK UYDU UP-LİNK SİSTEMİ TEÇHİZATININ MONTAJI
8.1.8.1. TRT İstanbul Müdürlüğü Kuruçeşme binasına montajı yapılacak uydu up-link teçhizatı içerisinde yer alan iç ünite cihaz ile dış ortamda çalışacak cihaz arasındaki mesafe yaklaşık 30 metredir. İç ünite ve dış ünite cihazlar arasında kullanılacak tüm kontrol ve haberleşme kablolarının temini, çekilmesi ve her türlü uç konnektörlerinin yapılması, mevcut 2.4 metre Tx/Rx uydu anten sistemi anten bağlantıları ile montaj ve entegrasyon işlemleri yüklenicinin sorumluluğunda olacaktır. Yüklenici istemesi halinde mevcut 2.4 mt. Tx/Rx sabit uydu anten sistemine uygulanan WR-75 yapıdaki dalga kılavuz, kit ve adaptörlerini kullanabilecektir.
8.1.8.2. 1 adet 400W outdoor HPA cihazının montajının yapılacağı yerde halihazırda, 2 adet 400W outdoor HPA cihazı ile 1 set HPA kontrol ve anahtarlama ünitesini taşıyacak kesit ve sertlikte sabit metal platform ve fiber koruyucu kapak bulunmaktadır. Yüklenici tarafından istenmesi halinde, bu alım kapsamında satın alınacak ve Kuruçeşme binasına monte edilecek 1 adet 400W outdoor HPA cihazının montajı sırasında gerekli modifikasyon, sabitleme ve düzenlemeler yapılmak suretiyle mevcut metal platform ve fiber kapağı kullanabilecektir.
İdareye ait mevcut metal platform ve fiber koruyucu kapak kullanılacaksa bu durum teknik şartnamede açıkça belirtilecektir.
Şayet mevcut metal platform ve fiber koruyucu kapak kullanılmayacaksa bu durumda, 1 adet outdoor HPA cihazını taşıyacak kesit ve sertlikte yeni bir metal platform ve HPA cihazının üzerine fiber koruyucu kapak yapılacaktır. Fiber koruyucu kapağın ısı ve ortam koşulları ile istem dışı darbelere karşı direncinin artırılması ve deformasyonunun önüne geçilmesi amacıyla fiber koruyucu kapak içerisinde metal iskelet bulunacaktır. Montaj sırasında gerek duyulacak her türlü metal profil, ara bağlantı elemanı, sabitleme kitleri, kapak vb. malzemeler uygun ölçülerde imal edilecektir. Outdoor HPA cihazı metal platform üzerinde, HPA’nın soğutma hava sirkülasyonunu engellemeyecek biçimde, en az 5 cm yükseltilerek uygun konstrüksiyonlarla sabitlenecektir. Yapılacak metal konstrüksiyon outdoor HPA cihazını deforme olmadan taşıyabilecek kesit ve sertlikte, oksitlenmeye karşı dayanıklı, paslanmayan bir malzemeden yapılacaktır. HPA cihazı monte edileceği mesnetlerden gerektiğinde kolayca sökülüp takılabilecektir.
