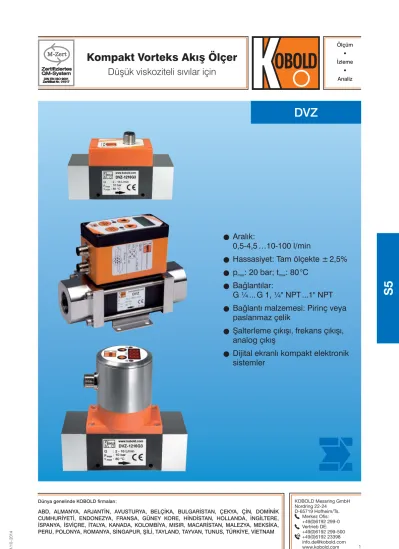

DVZ
S5
Aralık:
0,5-4,5 …10-100 l/min
Hassasiyet: Tam ölçekte ± 2,5%
p
max: 20 bar; t
max: 80 °C
Bağlantılar:
G ¼ ... G 1, ¼" NPT ...1" NPT
Bağlantı malzemesi: Pirinç veya paslanmaz çelik
Şalterleme çıkışı, frekans çıkışı, analog çıkış
Dijital ekranlı kompakt elektronik sistemler
Dünya genelinde KOBOLD firmaları:
ABD, ALMANYA, ARJANTİN, AVUSTURYA, BELÇİKA, BULGARİSTAN, ÇEKYA, ÇİN, DOMİNİK CUMHURİYETİ, ENDONEZYA, FRANSA, GÜNEY KORE, HİNDİSTAN, HOLLANDA, İNGİLTERE, İSPANYA, İSVİÇRE, İTALYA, KANADA, KOLOMBİYA, MISIR, MACARİSTAN, MALEZYA, MEKSİKA, PERU, POLONYA, ROMANYA, SİNGAPUR, ŞİLİ, TAYLAND, TAYVAN, TUNUS, TÜRKİYE, VİETNAM
KOBOLD Messring GmbH Nordring 22-24
D-65719 Hofheim/Ts.
Merkez Ofi s:
+49(0)6192 299-0 Vertrieb DE:
+49(0)6192 299-500 +49(0)6192 23398 info.de@kobold.com
Teknik Ayrıntılar
Ölçüm prosesi: Vorteks ilkesi
Montaj konumu: Ok akış yönünü gösterecek şekilde herhangi bir yerde Hassasiyet: Tam ölçekte ± 2,5 % Tekrarlama hassasiyeti: Tam ölçekte ± 1 % Giriş durumu: 10 x DN / 2 x DN Ortam sıcaklığı: 0 ... 80 °C Çevresel sıcaklık: -10 ... +60 °C
Maks. basınç
Bağlantı sabit döndürülebilir
standart versiyon 10 bar 20 bar
takviyeli versiyon 20 bar -
Sıvıyla temas eden parçalar
Sensör gövdesi: PPS, fi berglas takviyeli Sensör: PVDF
Bağlantılar: Pirinç, 40 l/min boş ya da paslan- maz çelik 1.4404'den 32 l/min'a kadar nikel kaplama
Yatay gövde: PPS, fi berglas takviyeli ya da oksit seramik (aşınmaz versiyon) Conta: NBR, EPDM veya FPM
Tepki süresi: 1 s (akış değişikliklere >10% FS) Koruma türü: IP 65
Ağırlık: Versiyona göre değişir (tabloya bakınız)
Tanım
DVZ Modeli Kompakt KOBOLD Vorteks akış ölçer, borularda- ki küçük ya da orta büyüklükteki, düşük viskoziteli, suya yakın sıvıların ölçülmesi ve izlenmesinde kullanılır. Cihaz, onu nere- deyse bakım gerektirmez bir hale getiren vorteks ilkesinden faydalanarak çalışır.
Bu işlem, akış borusuna keskin kenarlı bir nesnenin (vorteks üretici) monte edilmesini içerir. Vorteksler, sıvının akış hızına oranlı frekansı olan nesnenin arkasında oluşturulur. Akış hac- mi, vorteks frekansı ölçülerek üstün bir hassaslık oranıyla be- lirlenebilir. Bu, bütün ölçme aralığına çok yüksek bir lineerlik sağlar.
Cihaz şalterleme, frekans veya analog çıkışlarıyla donatılabilir.
Bunun yanı sıra dijital ekran, şarterleme ve analog çıkışı olan isteğe bağlı kompakt elektronik sistemli bir paket de sunulmaktadır. Elektronik dozajlama ve ölçüm sistemleri halihazırda geliştirilmekte.
Uygulama Alanları
Düşük viskoziteli sıvıların akışının izlenmesi
Agresif, yüksek safl ıkta ya da tuzlu çözeltilerin ölçülmesi
Aşındırıcı ya da yüksek miktarda lif içeren maddeler için uygun değildir
DVZ-...S300 DVZ-...F300 DVZ-...L443 DVZ-...L443 DVZ-...C3...
DVZ-...L303 (AUF-3000 ile kullanımı) (kompakt elektronik
DVZ-...L343 sistemleri)
+ Vs
Output Common Output N/C GND
5 Output
N/O
2
3
1
4
1 2
3 4
Output N/C
Output N/O +Vs
GND
+ Vs
Signal out GND
n.c. 2
3
1
4
GND
+ Vs 2
1
3 Signal out n.c.
+ Vs GND
GND 5
Switch out 2 2
3
1
4
Switch out 1
1 2
3 4
5
+Vs
GND
GND Switch out 1 0(4)-20 mA
Teknik Ayrıntılar (devamı) DVZ- ... S300, DVZ- ... S30D
Ekran: Aralık sınırı aşıldığında şalterleme durumu için DUO-LED
Şalterleme çıkışı: röle değiştirme, maks.1 A/30 VDC
veya aktif 24 VDC, N/C / N/O
Şalter noktası: 10% 'da tam ölçekte 10 ... 90% döner şalter kullanarak müşteri tarafından yapılandırılabilen adımlar
Güç kaynağı: 24 VDC ± 20%
Güç tüketimi: 25 mA
Elektrik bağlantısı: Fiş M12 x 1,5 kutup Ölçüm aralığının
aşılması: Tam ölçeğin 105 %'inde ÇİFTLİ- LED (kırmızı/yeşil) yanıp söner
DVZ- ... F300, DVZ ... F390
Puls çıkışı: PNP, Açık Kolektör, maks. 200 mA Tam ölçekte frekans: 500 Hz (...F300)
50 ... 1000 Hz (...F390) Güç kaynağı: 24 VDC ± 20 % Güç tüketimi: 5 mA Elektrik bağlantısı: Fiş M12x1 Ölçüm aralığının
aşılması: Fout Tam ölçeğin 105 %'inde yaklaşık 2 kHz
DVZ- ... L303; DVZ- ... L343
Çıkış: 0(4) ... 20 mA, 3 tel Maks. yük: 500 Ω
Güç kaynağı: 24 VDC ±20 % Elektrik bağlantısı: Fiş M12x1 Ölçüm aralığının
aşılması: Iout Tam ölçeğin yaklaşık 103 %'ünde yaklaşık 20,5 mA
DVZ- ... L443 (AUF-3000 ile kullanımı) Çıkış: 4 ... 20 mA, 3 tel
Maks. yük: 500 Ω (AUF-3000 ile 250 Ω) Güç kaynağı: 24 VDC ±20 %
Elektrik bağlantısı: Fiş DIN 43650 Ölçüm aralığının
aşılması: Iout Tam ölçeğin 103 % 'ünde yaklaşık 20,5 mA
DVZ- ... C3xx (Kompakt elektronik sistemler) Ekran: 3 rakamlı LED Analog çıkış: 0(4) ... 20 mA ayarlanabilir,
maks. 500 Ω (sadece DVZ- ...C34) Şalter çıkışı türü: 1 veya 2 Açık Kolektör PNP ya da NPN
fabrika ayarı, maks. 300 mA Kontak fonksiyonu: N/C, N/O, frekans programlanabilir
(frekans çıkışı kalibre değil, ölçüm aralığının sonu frekans 500 - 600 Hz yaklaşık )
Programlama: 2 düğmeler
Güç kaynağı: 24 VDC ±20 %, 3 tel tekn.
Güç tüketimi: yakl. 100 mA Elektrik bağlantısı: Fiş M12, 5 kutup Ölçüm aralığının
aşılması: Tam ölçeğin 105 % 'inden "OF"
görüntüleme
Elektrik Bağlantıları DVZ- ... S300
DVZ- ... S30D
DVZ- ... F300; DVZ- ... L3x3
DVZ- ... L443
DVZ- ... C30x
DVZ- ... C34 Çıkış
Çıkış Çıkış Ortak
Çıkış
Sinyal çıkışı Sinyal çıkışı
Şalter çıkışı 2
Şalter çıkışı 1
Şalter çıkışı 1 Çıkış
+24 VDC
Reset/Ctr 2*
d.c./Ctr 1*
0 (4) - 20 mA Out
GND
1 2
U
30 VAC/DC / 2 A U 4 3
5
1 2
3 4 6 5
7
S 1
S 2 8
max. 500 Ω Teknik Ayrıntılar (devamı)
DVZ- ... Exxx (Sayaç elektronik sistemleri)
Ekran: LCD, 2 x 8 hane, ışıklı toplam, parça ve akış miktarları, seçilebilen birimler Miktar ölçer: 8 rakam
Analog çıkış: 0(4)... 20 mA ayarlanabilir
Yük: Maks. 500 Ω
Şalterleme çıkışı: 2 röle, maks. 30 VAC/DC / 2 A / 60 VA
Ayarlar: 4 düğmeler
Fonksiyonlar: Sıfırlama, MIN /MAKS bellek, akış izleme, parça ve toplam miktar izleme, dil
Güç kaynağı: 24 VDC ± 20 %, 3 tel Güç tüketimi: Yakl. 150 mA
Elektrik bağlantısı: Kablo bağlantısı veya M 12 fi şi
Daha fazla teknik ayrıntı için bkz. ZED veri sayfası.
DVZ- ... Gxxx (Dozajlama elektronik sistemler)
Ekran: LCD, 2 x 8 digit, hane, aydınlatmalı, dozajlama, toplam, akış miktarları, seçilebilen birimler
Miktar ölçer: 8 rakam
Dozaj: 5 rakam
Analog çıkış: 0(4)... 20 mA ayarlanabilir
Yük: Maks. 500 Ω
Şalterleme çıkışı: 2 röle, maks. 30 VAC/DC / 2 A / 60 VA
Ayarlar: 4 düğmeler
Fonksiyonlar: Dozajlama (röle S2), başlama, bitiş, sıfırlama, hassas dozajlama, doğrulama miktarı, akış şalteri, toplam miktar, dil
Güç kaynağı: 24 VDC ±20 %, 3 tel Güç tüketimi: Yakl. 150 mA
Elektrik bağlantısı: Kablo bağlantısı veya M 12 fi şi Daha fazla teknik ayrıntı için bkz. ZED veri sayfası.
DVZ- ... E14R, DVZ- ... G14R Kablo bağlantısı
Tel numarası
DVZ- ... E14R Sayaç elektronik sis-
temleri
DVZ-...G14R Dozajlama elektronik sistemleri
1 +24 VDC +24 VDC
2 GND GND
3 4-20 mA 4-20 mA
4 GND GND
5 n.c. Kontrol 1*
6 parça miktarını sıfırlama Kontrol 2*
7 röle S1 akım olmadan
açık röle S1 akım olmadan 8 açık
9 röle S2 akım olmadan açık
röle S2 akım olmadan 10 açık
Kontrol 1 <-> GND: Dozajlamaya başlama Kontrol 2 <-> GND: Dozajlamayı bitirme
Kontrol 1 <-> Control 2 <-> GND: Dozajlamayı sıfırlama Fiş bağlantısı
Ağırlık sensörü
Ölçüm aralığı Boyut Bağlantı sabit Bağlantı
takviyeli Bağlantı dönebilir 32 l/min'a kadar ¼", ⅜", ½" yakl. 450 g yakl. 600 g yakl. 800 g 32 l/min'a kadar ¾" yakl. 600 g yakl. 600 g yakl. 900 g 32 l/min'a kadar 1" yakl. 1050 g yakl. 950 g yakl. 950 g 40…100 l/min ¾" yakl. 1050 g yakl. 1300 g yakl. 1350 g 40…100 l/min 1" yakl. 900 g yakl. 1150 g yakl. 1400 g
Ağırlık elektronik
Model Ağırlık
DVZ-…F3x0 DVZ-…S30x DVZ-…Lxx3
yaklaşık 80 g
DVZ-…C3xx yaklaşık 300 g
DVZ-…Exxx
DVZ-…Gxxx yaklaşık 250 g
Toplam ağırlık = Ağırlık sensörü + Ağırlık elektronik sıfırlama/Kontrol 1
çıkış Maks.
Sipariş Detayları (Örnek: DVZ-1 1 04 G2 S300) Depolama
gövdesi Bağlantı / conta Ölçüm aralığı Bağlantılar
Elektronik sistemler sabit döndürülebilir
DVZ-1.. = PPS DVZ-2.. = seramik DVZ-3..* = PPS/
takviyeli versiyon DVZ-4..* = seramik
/ takviyeli versiyon
..1..= pirinç/
NBR ..2..= paslanmaz
çelik/
NBR ..4..= pirinç/
EPDM ..5..= paslanmaz
çelik/EPDM ..7..= pirinç/
FPM ..8..= paslanmaz
çelik/
FPM
..04.. = 0,5-4,5 l/min ..07.. = 0,8-6,5 l/min ..10.. = 1,3-10,0 l/min
..G2.. = G ¼ ..G3.. = G ⅜ ..G4.. = G ½ ..N2.. = ¼" NPT ..N3.. = ⅜" NPT ..N4.. = ½" NPT
..B2.. = G ¼ ..B3.. = G ⅜ ..B4.. = G ½ ..P2.. = ¼" NPT ..P3.. = ⅜" NPT ..P4.. = ½" NPT
Şalterleme çıkışı ..S300 = röle, M12 fi şi ..S30D = aktif 24 VDC, M12 fi şi Frekans çıkışı
..F300 = M12 fi şi, 500 Hz ..F390 = M12 fi şi, 50...1000 Hz Analog çıkış
..L303 = M12 fi şi, 0-20 mA ..L343 = M12 fi şi, 4-20 mA ..L443 = DIN fi şi, 4-20 mA Kompakt elektronik sistemleri**
..C30R = 2x Açık Kol., PNP ..C30M = 2x Açık Kol., NPN ..C34P = 4-20 mA,
1 x Açık Kol., PNP ..C34N = 4-20 mA,
1 x Açık Kol., NPN Sayaç elektronik sistemleri ..E14R = LCD, 0(4)-20 mA,
2 x röle, 1 m kablo ..E34R = LCD, 0(4)-20 mA, 2 x röle, M 12 fi şi Dozajlama elektronik sistemleri ..G14R = LCD, 0(4)-20 mA,
2 x röle, 1m kablo ..G34R = LCD, 0(4)-20 mA, 2 x röle, M 12 fi şi ..16.. = 2,0-16,0 l/min
..G3.. = G ⅜ ..G4.. = G ½ ..G5.. = G ¾ ..N3.. = ⅜" NPT ..N4.. = ½" NPT ..N5.. = ¾" NPT
..B3.. = G ⅜ ..B4.. = G ½ ..B5.. = G ¾ ..P3.. = ⅜" NPT ..P4.. = ½" NPT ..P5.. = ¾" NPT
..22.. = 3,2-22,0 l/min ..32.. = 4,0-32,0 l/min
..G4.. = G ½ ..G5.. = G ¾ ..G6.. = G 1 ..N4.. = ½" NPT ..N5.. = ¾" NPT ..N6.. = 1" NPT
..B4.. = G ½ ..B5.. = G ¾ ..B6.. = G 1 ..P4.. = ½" NPT ..P5.. = ¾" NPT ..P6.. = 1" NPT
..40.. = 4,0-40 l/min ..50.. = 5,0-50 l/min ..63.. = 6,5-63 l/min ..80.. = 8,0-80 l/min ..99.. = 10,0-100 l/min
..G5.. = G ¾ ..G6.. = G 1 ..N5.. = ¾" NPT ..N6.. = 1" NPT
..B5.. = G ¾ ..B6.. = G 1 ..P5.. = ¾" NPT ..P6.. = 1" NPT
* Takviyeli versiyonu sadece sabit bağlantılı kombinasyonlarda mevcuttur **Sırayla akış yönünü belirtiniz
Aralık Sonu Değerinde Basınç Kaybı
Model Aralık sonu değeri ölçüsü
[l/min]
Basınç kaybı [mbar]
DVZ- _ _ 04 4,5 420
DVZ- _ _ 07 6,5 650
DVZ- _ _ 10 10,0 780
DVZ- _ _ 16 16,0 600
DVZ- _ _ 22 22,0 450
DVZ- _ _ 32 32,0 370
DVZ- _ _ 40 40,0 450
DVZ- _ _ 50 50,0 400
DVZ- _ _ 63 63,0 380
DVZ- _ _ 80 80,0 400
DVZ- _ _ 99 100,0 350
Boyutlar [mm]
Sabit bağlantılı DVZ sensörü Sabit bağlantılı DVZ sensörü 32 l/min'a kadar aralık ölçümü 40 l/min'dan aralık ölçümü
MB ..04 /..07 /..10 ..04 /..07 /..10 /..16 ..04 /..07 /..10 /..16
/..22 /..32 ..16 /..22 /..32 ..22 /..32
D1 ¼" ⅜" ½" ¾" 1"
SW 35 35 35 34 -
L1 100 100 106 120 128
L2 - - - 50 50
L3 35 35 35 34 -
L4 - - - - 46
4 x Ø5,5 için M5
4 x Ø4,5 için M4
DVZ sensor with reinforced connection Takviyeli bağlantılı DVZ sensörü 32 l/min'a kadar aralık ölçümü 40 l/min'dan aralık ölçümü
MB ..04 /..07 /..10 ..04 /..07 /..10 /..16 ..04 /..07 /..10 /
..16 /..22 /..32 ..16 /..22 /..32 ..22 /..32
D1 ¼" ⅜" ½" ¾" 1"
SW 34 34 34 34 -
L1 100 100 106 120 128
L4 34 34 34 34 46
4 x Ø4,5 for M4
4 x Ø5,5 for M5 4 x Ø5,5 için M5
4 x Ø4,5 için M4
Döner bağlantılı DVZ sensörü Döner bağlantılı DVZ sensörü 32 l/min'a kadar aralık ölçümü 40 l/min'dan aralık ölçümü
MB ..04 /..07 /..10 ..04 /..07 /..10
/..16 ..04 /..07 /..10 /
..16 /..22 /..32 ..16 /..22 /..32 ..22 /..32 ..40 /..50 /..60
/..80 /..99 ..40 /..50 /..60 /..80 /..99
D1 ¼" ⅜" ½" ¾" 1" ¾" 1"
D2 24 28 35 40 45 40 45
SW 19 24 30 36 41 36 41
4 x Ø4,5 for M4
4 x Ø5,5 for M5 4 x Ø5,5 için M5 4 x Ø4,5
için M4
DVZ-…S30x, DVZ-…F3x0, DVZ-…L3x3 DVZ-…L443
DVZ-…C3xx DVZ-…Exxx, DVZ-…Gxxx
