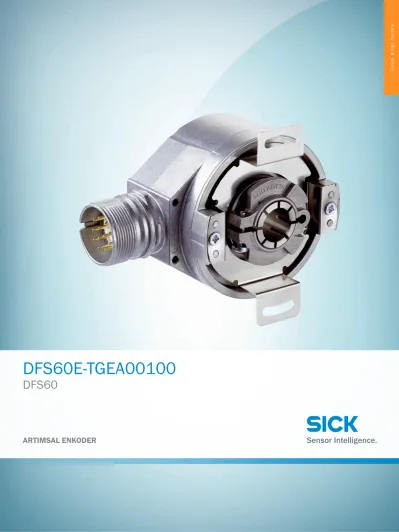

DFS60E-TGEA00100
DFS60
ARTIMSAL ENKODER
A B C D E F H I J K
L M
N O P Q R S
Resimler farklı olabilir
Sipariş bilgileri
Tip Stok no.
DFS60E-TGEA00100 1061136
Diğer cihaz modelleri ve aksesuar www.sick.com/DFS60
Ayrıntılı teknik bilgiler Performans
Devir başına palsler 100 1)
Ölçme adımı 90° elektrik/palsler devir başına
Ikili olmayan hat sayılarında ölçüm adımı sapması
± 0,2°
Hata limitleri ± 0,3°
1) Bkz. maksimum devir incelemesi.
Arayüzler
İletişim arayüzü Artımlı
İletişim arayüzü ayrıntısı HTL / Push pull
Sinyal kanalı sayısı 6 kanal
Başlatma süresi 40 ms
Çıkış frekansı ≤ 300 kHz
Yük akımı ≤ 30 mA
Güç tüketimi ≤ 0,5 W (Yüksüz)
4,5 V… 5,5 V, TTL/RS-422
Yük akımı ≤ 30 mA 4,5 V ... 5,5 V, Open Collector
Yük akımı ≤ 30 mA TTL/RS-422
Yük akımı ≤ 30 mA Güç tüketimi ≤ 0,5 W (Yüksüz) HTL/Push pull
Yük akımı ≤ 30 mA Güç tüketimi ≤ 0,5 W (Yüksüz) TTL/HTL
Yük akımı ≤ 30 mA Güç tüketimi ≤ 0,5 W (Yüksüz) Open Collector
Yük akımı ≤ 30 mA Güç tüketimi ≤ 0,5 W (Yüksüz)
Elektriksel veriler
Bağlantı tipi Erkek konnektör, M23, 12 pin, radyal
Besleme Gerilimi 10 ... 32 V
Referans sinyali, sayı 1
Referans sinyali, konum 90°, elektrikli, A ve B ile mantıksal birleşim
Ters polarizasyon koruması ✔
Çıkışların kısa devre dayanımı ✔ 1) MTTFd: Tehlikeli arızaya kadar geçen ortala-
ma süre 300 yıl (EN ISO 13849-1) 2)
1) Diğer bir US kanalına veya GND'ye karşı maksimum 30 san için kısa devre izinli.
2) Bu ürün standart bir üründür, makine direktiflerinde tanımlanmış güvenli kompanent içermez. Yapı elemanlarının nominal yük bazlı hesaplaması, ortalama ortam sıcaklığı 40 °C, kullanım sıklığı 8760 h/a. Bütün elektronik devre dışı kalma durumları tehlikeli devre dışı kalma olarak kabul edilir. Ayrıntılı bilgi için bakınız Doküman No. 8015532.
Mekanik veriler
Mekanik uygulama Through hollow şaft
Mil çapı 14 mm
Ağırlık + 0,2 kg
Mil malzemesi Paslanmaz çelik
Flanş malzemesi Alüminyum
Gövde malzemesi Alüminyum döküm
Çalışmaya başlama torku 0,8 Ncm (+20 °C)
İşletme torku 0,6 Ncm (+20 °C)
Eksenel statik/dinamik olarak izin verilen
mil hareketi ± 0,5 mm / ± 0,2 mm
Radyal statik/dinamik izin verilen mil hare- keti
± 0,3 mm / ± 0,1 mm
Çalışma devir sayısı ≤ 6.000 min⁻¹ 1)
Rotorun atalet momenti 40 gcm²
Rulman dayanım ömrü 3,6 x 10^10 devir
Açısal ivme ≤ 500.000 rad/s²
1) Çalışma sıcaklığı aralığı tasarlanırken 1.000 dak⁻¹ değerinde 3,3 K’lik kendiliğinden ısınmaya dikkat edin.
Ortam verileri
EMVC EN 61000-6-2 ve EN 61000-6-4 uyarınca
Koruma sınıfı IP65, gövde tarafında, erkek konnektör (IEC 60529 göre) 1) IP65, mil tarafı (IEC 60529 göre)
İzin verilen rölatif nem 90 % (Optik taramanın buğulanmasına izin verilmez) Çalışma sıcaklığı aralığı 0 °C ... +85 °C
Depolama sıcaklığı aralığı –40 °C ... +100 °C, Ambalajsız Darbelere karşı direnç 50 g, 6 ms (EN 60068-2-27 uyarınca)
A B C D E F H I J K
L M
N O P Q R S
Titreşimlere karşı direnç 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6 uyarınca)
1) Karşı soket monte edilmiş durumda.
Sınıflandırmalar
ECl@ss 5.0 27270501
ECl@ss 5.1.4 27270501
ECl@ss 6.0 27270590
ECl@ss 6.2 27270590
ECl@ss 7.0 27270501
ECl@ss 8.0 27270501
ECl@ss 8.1 27270501
ECl@ss 9.0 27270501
ECl@ss 10.0 27270501
ECl@ss 11.0 27270501
ETIM 5.0 EC001486
ETIM 6.0 EC001486
ETIM 7.0 EC001486
UNSPSC 16.0901 41112113
Teknik çizim
(Ölçüler mm cinsindedir)Through hollow şaft, radyal erkek konnektör M12 ve M23
9.4 (0.37) 3.4 (0.13) 43 (1.69)
Ø X F7
min. 15 (0.59)
Ø 60 (2.36)
7.75 (0.31)
14.5 (0.57)
M12 x 1
26.1(1.03)
13 (0.51)
M23 x 1
72±0.3 (2.83) Ø 3.2+0.1 (0.13)
20°
20 (0.79)
47 (1.85) Ø 63±0.2 (2.48)
A
DIN ISO 2768-mk uyarınca genel toleranslar
① Kablo çapı = 5,6 mm +/- 0,2 mm bükme açısı = 30 mm
A B C D E F H I J K
L M
N O P Q R S
PIN yerleşimi
Cable, 8-wire
View of M12 male device connector on encoder View of M23 male device connector on encoder
PIN, 8-pin, M12 male connector
PIN, 12-pin, M23 male connector
Color of the wires for encoders with cable outlet
TTL/HTL signal Sin/cos 1.0 VSS Explanation
1 6 Brown ¯A COS– Signal wire
2 5 White A COS+ Signal wire
3 1 Black ¯B SIN– Signal wire
4 8 Pink B SIN+ Signal wire
5 4 Yellow ¯Z ¯Z Signal wire
6 3 Violet Z Z Signal wire
7 10 Blue GND GND Ground connection of the encoder
8 12 Red +US +US Supply voltage (volt-free to housing)
– 9 – n.c. n.c. Not assigned
– 2 – n.c. n.c. Not assigned
– 11 – n.c. n.c. Not assigned
– 7 1) – 0-SET 1) n.c. Set zero pulse 1)
Screen Screen Screen Screen Screen
Screen connected to housing on encod- er side.
Connected to ground on control side.
1) For electrical interfaces only: M, U, V, W with 0-SET function on PIN 7 on M23 male connector. The 0-SET input is used to set the zero pulse on the current shaft posi- tion. If the 0-SET input is connected to US for longer than 250 ms after it had previously been unassigned for at least 1,000 ms or had been connected to the GND, the current position of the shaft is assigned to the zero pulse signal “Z”.
Devrin incelenmesi
Devrin incelenmesi
65536 61440 57344 53248 49152 45056 40960 36864 32768 28672 24576 20480 16384 12288 8192 4096
Sinyal çıkışları
Sinyal çıkışları
Measuring step
Enkoder miline “A” yönünde bakarak Cw, boyutsal çizimle karşılaştırın.
Besleme Gerilimi Çıkış
4,5 V ... 5,5 V TTL
10 V ... 32 V TTL
10 V ... 32 V HTL
A B C D E F H I J K
L M
N O P Q R S
Önerilen aksesuar
Diğer cihaz modelleri ve aksesuar www.sick.com/DFS60
Kısa açıklama Tip Stok no.
Diğer montaj aksesuarları
Metal Hollow şaft için sıkıştırma halkası, Metal BEF-KR-M 2064709
Flanşlar
Standart tork desteği BEF-DS00XFX 2056812
Konnektörler ve Kablolar
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, Blendajlı, 2 m
DOL-2312-G02MLA3 2030682
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, halojensiz, Blendajlı, 3 m
DOL-2312-
G03MMA3 2029213
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, halojensiz, Blendajlı, 5 m
DOL-2312-
G05MMA3 2029214
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, Blendajlı, 7 m
DOL-2312-G07MLA3 2030685
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, Blendajlı, 10 m
DOL-2312-G10MLA3 2030688
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, halojensiz, Blendajlı, 10 m
DOL-2312-
G10MMA3 2029215
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, Blendajlı, 15 m
DOL-2312-G15MLA3 2030692
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, halojensiz, Blendajlı, 1,5 m
DOL-2312-
G1M5MA3 2029212
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, Blendajlı, 20 m
DOL-2312-G20MLA3 2030695
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, halojensiz, Blendajlı, 20 m
DOL-2312-
G20MMA3 2029216
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, Blendajlı, 25 m
DOL-2312-G25MLA3 2030699
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, Blendajlı, 30 m
DOL-2312-G30MLA3 2030702
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: açık kablo ucu
Kablo: Artımlı, PUR, halojensiz, Blendajlı, 30 m
DOL-2312-
G30MMA3 2029217
Kafa A: Dişi konnektör, M23, 12 pin, düz Kafa B: -
Kablo: HIPERFACE®, SSI, Artımlı, Blendajlı
DOS-2312-G02 2077057
Kısa açıklama Tip Stok no.
Kafa A: Dişi konnektör, M23, 12 pin, açılı Kafa B: -
Kablo: HIPERFACE®, SSI, Artımlı, Blendajlı
DOS-2312-W01 2072580
