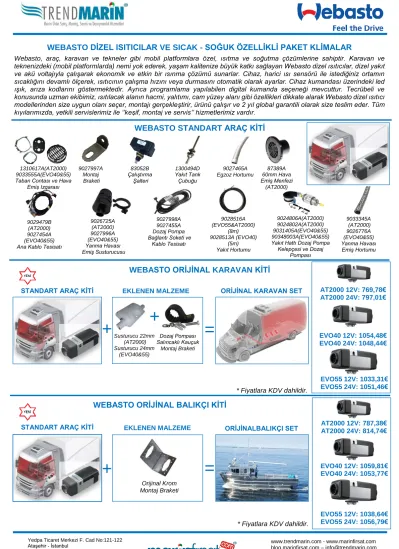

WEBASTO STANDART ARAÇ KİTİ
WEBASTO ORİJİNAL KARAVAN KİTİ
WEBASTO ORİJİNAL BALIKÇI KİTİ
EVO55 12V: 1033,31€
EVO55 24V: 1051,46€
AT2000 12V: 787,38€
AT2000 24V: 814,74€
EVO40 12V: 1059,81€
EVO40 24V: 1053,77€
EVO55 12V: 1038,64€
EVO55 24V: 1056,79€
WEBASTO DİZEL ISITICILAR VE SICAK - SOĞUK ÖZELLİKLİ PAKET KLİMALAR
Webasto, araç, karavan ve tekneler gibi mobil platformlara özel, ısıtma ve soğutma çözümlerine sahiptir. Karavan ve teknenizdeki (mobil platformlarda) nemi yok ederek, yaşam kalitenize büyük katkı sağlayan Webasto dizel ısıtıcılar, dizel yakıt ve akü voltajıyla çalışarak ekonomik ve etkin bir ısınma çözümü sunarlar. Cihaz, harici ısı sensörü ile istediğiniz ortamın sıcaklığını devamlı ölçerek, ısıtıcının çalışma hızını veya durmasını otomatik olarak ayarlar. Cihaz kumandası üzerindeki led ışık, arıza kodlarını göstermektedir. Ayrıca programlama yapılabilen digital kumanda seçeneği mevcuttur. Tecrübeli ve konusunda uzman ekibimiz, ısıtılacak alanın hacmi, yalıtımı, cam yüzey alanı gibi özellikleri dikkate alarak Webasto dizel ısıtıcı modellerinden size uygun olanı seçer, montajı gerçekleştirir, ürünü çalışır ve 2 yıl global garantili olarak size teslim eder. Tüm kıyılarımızda, yetkili servislerimiz ile ‘’keşif, montaj ve servis’’ hizmetlerimiz vardır.
1310617A(AT2000) 9033555A(EVO40&55) Taban Contası ve Hava
Emiş Izgarası
9027997A Montaj Braketi
9024806A(AT2000) 9024802A(AT2000) 9031405A(EVO40&55) 90348003A(EVO40&55) Yakıt Hattı Dozaj Pompa
Kelepçesi ve Dozaj Pompası 9027998A
9027455A Dozaj Pompa Bağlantı Soketi ve
Kablo Tesisatı
9028516A (EVO55&AT2000)
(8m) 9028513A (EVO40)
(5m) Yakıt Hortumu 1300494D
Yakıt Tank Çubuğu
9027465A Egzoz Hortumu
9026725A (AT2000) 9027996A (EVO40&55) Yanma Havası Emiş Susturucusu
9033345A (AT2000) 9026776A (EVO40&55) Yanma Havası Emiş Hortumu 9029479B
(AT2000) 9027454A (EVO40&55) Ana Kablo Tesisatı
83052B Çalıştırma
Şalteri
87389A 60mm Hava Emiş Menfezi (AT2000)
Susturucu 22mm (AT2000) Susturucu 24mm
(EVO40&55)
Dozaj Pompası Salıncaklı Kauçuk
Montaj Braketi
Orijinal Krom Montaj Braketi
STANDART ARAÇ KİTİ
+ =
AT2000 12V: 769,78€
AT2000 24V: 797,01€
EVO40 12V: 1054,48€
EVO40 24V: 1048,44€
+ =
+
STANDART ARAÇ KİTİ
* Fiyatlara KDV dahildir.
* Fiyatlara KDV dahildir.
EKLENEN MALZEME
EKLENEN MALZEME ORİJİNALBALIKÇI SET
ORİJİNAL KARAVAN SET
WEBASTO ORİJİNAL MARİN KİTİ
Tablodaki fiyatlar “Marin Set” fiyatıdır.
Tekneye göre değişen montaj malzemeleri (hava hortumu, menfez, ara parça, yanmaz kılıf) fiyata dahil değildir.
WEBASTO DUAL TOP / DİZEL YAKIT İLE HAVA VE SU ISITICI
STANDART ARAÇ KİTİ Marin seti oluşturmak için Standart araç kitine eklenen 8 adet Orijinal Webasto özel ürün
MODEL Air Top 2000 STC Air Top Evo 40 Air Top Evo 55
Çıkış Gücü (KW) (BTU/sa) 0,9-2,0 / 3000-7000 1,5-3,5 (3,9) / 5100-12000 (13500) 1,5-5,0 (5,5) / 5100-17000 (18700)
Yakıt Tüketimi (lt/sa) 0,12-0,24 0,17-0,42 (0,47) 0,17-0,60 (0,66)
Voltaj (V) 12 12/24 12/24
Enerji Tüketimi (Watt) 14-29 15-40 (50) 15-95 (116)
Hava Akışı (m³/sa) 78 140 (155) 200 (220)
Ölçüler (u-g-y) (mm) 311x120x121 423x148x162 423x148x162
Ağırlık (kg) 2,6 5,9 5,9
‘’12V’’ Fiyat EURO (KDV Dahildir) € 1.215,89 € 1.527,99 € 1.506,82
‘’24V’’ Fiyat EURO (KDV Dahildir) € 1.243,13 € 1.521,95 € 1.524,97
DUAL TOP
Hava Isıtıcı gücü (KW) 1,5-6,0 Hava Akışı (m³/saat) >200 Yakıt tüketimi (litre/saat) 0,17-0,65 Boiler (su ısıtıcı) kapasitesi (litre) 11
Ölçüler (mm) E x B x Y 530x352x256
EVO 6 Fiyat 2.579€ + kdv
EVO 8 (220V Rezistanslı) Fiyat 2.979€ + kdv Multi Control
Dijital Panel
Orjnal Krom Egzoz
Borda Çıkışı Susturuculu Krom Egzoz (180cm)
Egzoz Krom Kelepçesi (2 Adet)
Yakıt Filtresi Orijinal Krom Montaj
Braketi
Dizel yakıt ile çalışır.
Su ısıtma ve Hava ile ortam ısıtma imkanı sağlar.
1 adet Evo 55 Dizel Isıtıcı, 1 adet 11lt kapasiteli Su Isıtıcı içerir.
Dual top 8 modelinin kumandası dijital kumandadır ve 220V ile çalışması için 2000W / 220V rezistansı vardır.
Evo8 Evo6
+ =
EKLENEN MALZEME
ORİJİNAL MARİN SET
Harici Sıcaklık Sensörü AT2000 için 5mt- EVO 40/55
için 20mt 3mt. Multi Control
Uzatma Kablosu
Paket İçeriği: Isıtıcı, yakıt pompası, kablo demeti, susturucu, egzoz, titreşim önleyici ayak, dozaj pompası salıncaklı kauçuk montaj braketi, kumanda
*Su pompanızın elektrikli veya basınçlı olduğunu siparişte belirtiniz.
WEBASTO SET ÜSTÜ DİZEL OCAK
Control Paneli
DİZEL OCAK 100 / WA90000B
Pişirme gücü(kW) 0,9-1,9
Yakıt Dizel
Yakıt tüketimi (lt/sa) 0,09-0,18
Başlama zamanı ~3
Ölçüler (mm) montaj ölçüsü 416x316x50
Ölçüler (mm) ürün ölçüsü 565x366x172
Fiyat 1.359,00€+kdv
WEBASTO ORİJİNAL MONTAJ MALZEMELERİ
60mm Açık menfez 1320204A 4,49€ + kdv
Yakıt filtresi 1319466A 9,99€ + kdv
Susturuculu Krom Egzoz 180cm
1322001A 106,00€ + kdv Dijital Multi Control
9030910E 88,00€ + kdv
90-60 Redüksiyon 1320760A 4,99€ + kdv
60mm Aç/Kapa menfez 1320206A 5,19€ + kdv
90mm
Açıkmenfez 1320709A 8,99€ + kdv
60-60-60 Y Parça 1320814A 4,19€ + kdv
90-90-90 Y Parça 1320470A 6,99€ + kdv 60’lık Craft hortum
1321697B 13,85€ + kdv / mt
90’lık Craft hortum 1321704B 20,50€ + kdv / mt
Yanmaz Egzoz Kılıfı 125cm 9016230B
72,00€ + kdv 90-60-90 Y Parça
1320707A 6,29€ + kdv
90mm Aç/Kapa menfez 1320355A 10,99€ + kdv
Orijinal Krom Egzoz 1320363A Borda Çıkışı 79,00€ + kdv
90mm Aç/Kapa menfez 1320713A 10,99€ + kdv 90mm Açık menfez
1320710A 8,69€ + kdv 60mm Aç/Kapa menfez
1320207A 5,29€ + kdv 60mm Açık menfez
1320205A 4,49€ + kdv
Harici Sıcaklık Sensörü AT2000 1319842A
33,19€ + kdv EVO 40/5592649B
81,00€ + kdv
Ürün Özellikleri:
Zarif tasarım
Açık alev olmaması sayesinde çok güvenli
Kontrol ünitesi sayesinde kullanımı kolay Kolay temizlenir
Düşük akım ve yakıt tüketimi Gerçekten sessiz
Dışarıya çıkan egzoz
1.800 Watt'a kadar yüksek pişirme gücü Sağlam, kaliteli CERAN® pişirme yüzeyi
Standart Control 1322581A 54,00€ + kdv
Dozaj Pompası Salıncaklı Kauçuk Montaj Braketi
92296A 8,59€ + kdv Krom Montaj Braketi
1319936A 52,00€ + kdv
Egzoz Susturucu (22/24mm)
22mm 1320841A: 28,39€ + kdv
24mm 1320372A: 38,89€ + kdv Hortum Birleştirme Parçası 1319473A “90”: 8,59€ + kdv 1319476A “60”: 7,69€ + kdv Uzatma Kablosu
9031988A 22,79€ + kdv
SATIŞ VE MONTAJINI YAPTIĞIMIZ WEBASTO DİZEL ISITICILAR VE KLİMALAR 2 YIL GLOBAL MARİN GARANTİLİDİR.
WEBASTO SICAK / SOĞUK ÖZELLİKLİ YENİ SERİ PAKET KLİMALAR
Webasto paket klimalar kompakt şekilde tasarlanmıştır. Daha sağlam ve çok daha fonksiyonel ekstra derin, termal olarak yalıtılmış, paslanmaz çelik zeminlere monte edilmiştir. Korozyondan uzun süreli korunma için tüm üniteler epoksi boyalıdır.
Yüksek verimli kompresörler oldukça düşük güç tüketimini mümkün kılar. Ayrıca, çok noktalı enjeksiyon evaporatörü daha yüksek ünite verimliliği sunar. Bağımsız bir ünitenin kurulumu çok basittir. Her kamaraya, soğuk/sıcak hava sağlayan kendi bağımsız ünitesini içerir. Üretilen ısı, deniz suyu devresi ile denize transfer edilir. Kontrol ünitesi klima ile aynı kamarada bulunur. Her paket klima kendisine ait deniz suyu pompasına sahip olabildiği gibi deniz suyu besleme ihtiyaçlarına uygun bir pompa, birden fazla klima için bir röle sistemi ile kullanabilir. Tecrübeli konusunda uzman ekibimiz, ısıtılacak alanın hacmi, yalıtımı, cam yüzeyi alanı gibi özellikleri dikkate alarak size uygun olan klima modelini seçer, montajı projelendirir ve ürünü çalışır şekilde, 2 yıl Global garantili olarak size teslim eder. Tüm kıyılarımızda, yetkili servislerimiz ile ‘‘keşif, montaj ve servis’’
hizmetlerimiz vardır.
MONTAJ DETAYI
A Klima ünitesi
B Hava kontrolü (kontrol ünitesi) C Emiş hava menfezi
D Hava kanalı
E Üfleme hava menfezi F Deniz suyu girişi G Deniz suyu pompası H Tekneden denize tahliye
WEBASTO PAKET KLİMALAR
* Tek başına çalışan ünite,
* Ters çevrimli ısıtma, (Sıcak/Soğuk)
* Son derece kompakt,
* Tüm parçalar bir zemin üzerinde,
* Yedi model seçeneği mevcuttur,
* Düşük güç tüketimi,
YENİ DOKUNMATİK EKRAN (Standart paket içeriğine dahildir.)
* Kolay kullanılan dokunmatik ekran,
* Türkçe menü,
* Türkçe arıza açıklamaları,
* Çalışma zamanı saati programlama
* Zarif tasarım, yüksek renk kalitesi
YENİ PAKET KLİMA ÖZELLİKLERİ
* % 15’e varan verimlilik artışı,
* % 20 azaltılmış ebat,
* Sessiz çalışma, sağlam tasarım,
* 50 ve 60 Hz uyumlu
DENİZ SUYU ALIŞ POMPANIZI BELİRLEYİNİZ
Farklı kapasitede klimalar, farklı miktarda deniz suyu beslemesine ihtiyaç duyarlar. Seçtiğiniz klima ünitesinin ihtiyaç duyduğu deniz suyunu sağlayabilecek doğru deniz suyu alış pompası modelini seçmeniz çok önemlidir. Klimanın özellik tablosunda belirtilen deniz suyu ihtiyacı, tam olarak klimaya ulaşması gereken miktardır. Bu nedenle deniz suyu alış pompası ile klima arasındaki dikey ve yatay mesafeyi, pompanın yaşayacağı kapasite kayıplarını ve klimaya ulaştırabileceği deniz suyu miktarını titiz bir şekilde hesaplamak gereklidir. Elbette, su alış kovanından klimaya kadar ve klimadan borda atışına kadar, su hattında kullanılan malzemeler ve montaj şekli doğru olmalıdır. Gereksiz dirsek kullanımı, hortumların dar yerlerden geçirilmesi, ufak ölçülerde su alışı ve hortum kullanımı gibi deniz suyu debisini azaltacak tüm uygulamalardan kesinlikle kaçınmanızı öneririz.
HAVA DAĞITIM SETİNİZİ BELİRLEYİNİZ
Klima hesaplarında dikkate alınması gereken birçok teknik kriter vardır. İklimlendirilecek alanın hacmi (m
3), izolasyon kalitesi, cam adedi ve büyüklüğü, klimanın çalışacağı zaman, bulunulan bölge, deniz suyunun sıcaklığı gibi kriterler klima hesaplamasını etkilemektedir. Tablo fikir vermek amaçlı olup, doğru klima modelinin belirlenmesi için teknik ekibimizden destek alabilirsiniz.
İKLİMLENDİRİLECEK ALAN HACMİ (M
³
)CAMSIZ ALAN İÇİN Klima kapasitesi (BTU)
AZ CAMLI ALAN İÇİN Klima kapasitesi (BTU)
NORMAL CAMLI ALAN İÇİN Klima kapasitesi (BTU)
ÇOK CAMLI ALAN İÇİN Klima kapasitesi (BTU)
10 3000 BTU 4000 BTU 5000 BTU 6000 BTU
20 6000 BTU 8000 BTU 10000 BTU 12000 BTU
30 9000 BTU 12000 BTU 20000 BTU 18000 BTU
40 12000 BTU 16000 BTU 30000 BTU 24000 BTU
50 15000 BTU 20000 BTU 40000 BTU 30000 BTU
60 18000 BTU 24000 BTU 50000 BTU 36000 BTU
70 20000 BTU 28000 BTU 60000 BTU 42000 BTU
SET 1
6000 / 8000 / 10000 BTU KLİMA MONTAJ SETİ
SET DETAYI Süzgeçli deniz suyu alışı Küresel vana (su alış ve atış için)
Deniz suyu alış filtresi Borda çıkış Deniz suyu hortumu Hortum rekoru ve manşon
İzoleli hava hortumu Hava hortumu montaj kelepçesi (krom)
Filtreli hava atış menfezi (antrasit) Filtreli hava alış menfezi (antrasit) Hava atış menfezi için bağlantı kutusu
(izolasyonlu, krom)
FİYAT: 345€ + kdv
SET 2
13000 / 16000 / 20000BTU KLİMA MONTAJ SETİ
SET DETAYI Süzgeçli deniz suyu alışı Küresel vana (su alış ve atış için)
Deniz suyu alış filtresi Borda çıkış Deniz suyu hortumu Hortum rekoru ve manşon
İzoleli hava hortumu Hava hortumu montaj kelepçesi (krom)
Filtreli hava atış menfezi (antrasit) Filtreli hava alış menfezi (antrasit) Hava atış menfezi için bağlantı kutusu
(izolasyonlu, krom)
FİYAT: 375€ + kdv
SET 1 6000 / 8000 / 10000 BTU
HAVA DAĞITIM SETİ
SET DETAYI İzoleli hava hortumu
Hava dağıtıcı Y parça (izolasyonlu,krom) Hava atış menfezi için bağlantı kutusu
(izolasyonlu, krom) Filtreli hava atış menfezi (antrasit)
FİYAT: 145€ + kdv
SET 2
13000 / 16000 / 20000BTU HAVA DAĞITIM SETİ
SET DETAYI İzoleli hava hortumu
Hava dağıtıcı Y parça (izolasyonlu,krom) Hava atış menfezi için bağlantı kutusu
(izolasyonlu, krom) Filtreli hava atış menfezi (antrasit)
FİYAT: 175€ + kdv WB350 Pompa
Kapasite: 27 (lt/dk) 300,00€+kdv
WB500 Pompa Kapasite: 32 (lt/dk)
371,00€+kdv
WB1000 Pompa Kapasite: 45 (lt/dk)
466,00€+kdv
WB1500 Pompa Kapasite: 86 (lt/dk)
655,00€+kdv
MONTAJ SETİNİZİ BELİRLEYİNİZ
WB250 Pompa Kapasite: 16 (lt/dk)
219,00€+kdv
KLİMA KAPASİTENİZİ BELİRLEYİNİZ
6.000 – 8.000 – 10.000 BTU MARİN KLİMA MONTAJ SETİ İÇERİĞİ / SET1
6.000 – 8.000 – 10.000 BTU ÇİFT HAVA ÇIKIŞ SETİ İÇERİĞİ / SET 1 DAĞITIM KİTİ
1 2 3 4
5 6 7 8
9 1
0
11 12
9 10 11
5 13
Süzgeçli Deniz Suyu Alışı 3/4 Deniz Suyu Filtresi 3/4
Telli şeffaf deniz suyu hortumu 3/4
Küresel vana 3/4
Hortum Rekoru 3/4 Bordo Çıkışı 3/4
Deniz suyu hortumu için 3/4 Krom kelepçe
102mm Hava hortumu için Krom kelepçe
İzoleli hava hortumu 102mm Krom, izolasyonlu hava atış menfez kutusu Hava hortumu giriş bağlantısı: 100mm
Menfez yeri ölçüsü (cm): 28,3 x 13,3
Hava atış menfezi (Ankrasit renk, filtreli) Montaj kesim ölçüsü (cm): 25 x 10 Dış çerçeve ölçüsü (cm): 28,3 x 13,3
Hava alış menfezi (Ankrasit renk, filtreli) Montaj kesim ölçüsü (cm): 25 x 20 Dış çerçeve ölçüsü (cm) : 38,3 x 23,5
1 Adet 1 Adet 1 Adet 2 Adet
16 Adet 2 Adet 2 Adet 8 metre
5 metre 1 Adet 1 Adet
1 Adet
Krom, izolasyonlu Hava ayırıcı Y parça
100-100-100mm
5 metre 1 Adet 1 Adet 1 Adet
İzoleli hava hortumu 102mm Krom, izolasyonlu hava atış menfez kutusu Hava hortumu giriş bağlantısı: 100mm
Menfez yeri ölçüsü (cm): 28,3 x 13,3
Hava atış menfezi (Ankrasit renk, filtreli) Montaj kesim ölçüsü (cm): 25 x 10 Dış çerçeve ölçüsü (cm): 28,3 x 13,3
102mm Hava hortumu için 4 x Krom kelepçe
4 Adet
13.000 – 16.000 – 20.000 BTU MARİN KLİMA MONTAJ SETİ İÇERİĞİ / SET 2
13.000 – 16.000 – 20.000 BTU ÇİFT HAVA ÇIKIŞ SETİ İÇERİĞİ / SET 2 DAĞITIM KİTİ
1 2 3 4
5 6 7 8
9 10
0
11 12
9 10
0
11
13 1 5
Süzgeçli Deniz Suyu Alışı 3/4 Deniz Suyu Filtresi 3/4
Telli şeffaf deniz suyu hortumu 3/4
küresel vana 3/4
4 x Hortum Rekoru 3/4 2 x manşon 3/4
Bordo Çıkışı 3/4
Deniz suyu hortumu için 3/4 Krom kelepçe
127mm Hava hortumu için Krom kelepçe
İzoleli Hava Hortumu 127mm Krom, izolasyonlu hava Atış Menfez Kutusu Hava hortumu giriş bağlantısı: 125mm
Menfez yeri ölçüsü (cm): 33,3 x 16,5
Hava atış menfezi (Ankrasit renk, filtreli) Montaj kesim ölçüsü (cm): 30 x 13 Dış çerçeve ölçüsü (cm): 33,3 x 16,5
Hava alış menfezi (Ankrasit renk, filtreli) Montaj kesim ölçüsü (cm): 32 x 25 Dış çerçeve ölçüsü (cm): 35 x 28,5
1 Adet 1 Adet 1 Adet 2 Adet
16 Adet 2 Adet 6 Adet 8 metre
5 metre 1 Adet 1 Adet 1 Adet
Krom, izolasyonlu Hava ayırıcı Y parça
125-125-100mm
5 metre 1 Adet 1 Adet
İzoleli Hava Hortumu 102mm Krom, izolasyonlu hava atış menfez kutusu Hava hortumu giriş bağlantısı 100mm
Menfez yeri ölçüsü (cm): 28,3 x 13,3
Hava atış menfezi (Ankrasit renk, filtreli) Montaj kesim ölçüsü (cm): 25 x 10 Dış çerçeve ölçüsü (cm): 28,3 x 13,3
1 Adet 4 Adet
127mm Hava hortumu için 2 x Krom kelepçe
102mm Hava hortumu için 2 x krom kelepçe
6
8
8
8 8
8 8
5
5 5 5
5 5
7
7
4
4 2
1
3 6
6
12
9
9 10
11
12 - Hava alış menfezi
8 - Deniz suyu hortumu
5 - Deniz suyu hortumu kelepçesi 2 Adet
7 - Hortum rekoru 1 Adet 2 - Deniz suyu filtresi 8 - Deniz suyu hortumu
5 - Deniz suyu hortum kelepçesi 4 Adet 8 - Deniz suyu hortumu 8 - Deniz suyu hortumu 8 - Deniz suyu hortumu
5 - Deniz suyu hortum kelepçesi 2 Adet 7 - Hortum rekoru 1 Adet
4 - Küresel vana 3 - Borda çıkışı
5 8
Su girişi Su çıkışı
5 8 Su çıkışı
Su girişi
1. Deniz suyu alışı, teknenin orta hattına yakın, su alışında sorun olmayacak bir yere montajı yapılmalıdır.
2. Deniz suyu alış filtresi ve deniz suyu pompası, deniz suyu seviyesinin altına montaj yapılmalıdır.
3. Deniz suyu alış hattında (set harici olarak) su akış miktarında düşmeye neden olacak dirsek kullanılmamalıdır.
4. Klimanın sağlıklı olarak çalışabilmesi için, yeterli miktarda deniz suyunun klimaya ulaşmalıdır.
5. Deniz suyu alış horum hattı, alıştan klimaya kadar (deve boynu yapmadan) yükselerek ilerlemelidir.
6. Atılan havanın alınarak tekrar içeri üflenmesi sorununa karşı, hava atış ve hava alış menfezlerinin yerleri titizlikle belirleyiniz.
7. AC besleme kablo kesiti, mesafeye ve ihtiyaç duyulan enerji için yeterli olmalıdır.
8. Klimanın etkin çalışması için 220V AC elektrik beslemesinin sağlıklı olmalıdır. (195V ve altındaki voltaj nedeniyle oluşacak arızalar garanti dışıdır.)
Su girişi
Pruva Pupa
Su çıkışı
MARİN KLİMA MONTAJ SETİ RESİMLİ TANITIM
Klima hava çıkışı bağlantısı Hava atış menfez bağlantısı
Hava Alış menfezi
Deniz suyu alışı bağlantısı
Deniz suyu filtresi bağlantısı
Deniz suyu pompası bağlantısı Deniz suyu klima girişi bağlantısı
Deniz suyu klima çıkış bağlantısı Borda suyu çıkış bağlantısı
11 - Hava atış menfezi
10 - Hava atış menfez bağlantı kutusu 6 - Hava hortumu kelepçesi 1 adet
9 - Hava hortumu 9 - Hava hortumu
6 - Hava hortumu kelepçesi 1 adet
