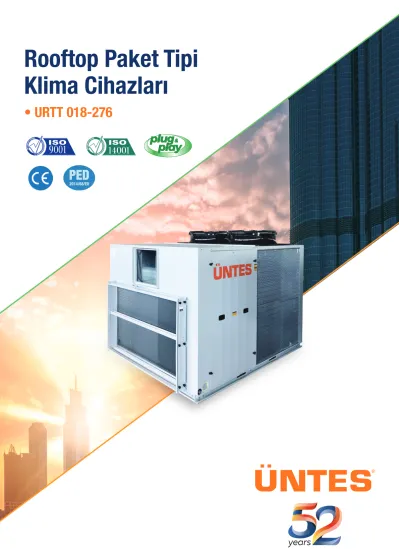

Rooftop Paket Tipi Klima Cihazları

(1)

1

www.untes.com.tr

Rooftop Paket Tipi Klima Cihazları

• URTT 018-276

(2)

• Yüksek enerji verimli

• Çevre dostu R410a Soğutucu akışkan gaz

• Monoblok kompakt ünite

• Gelişmiş kontrol seçenekleri

• Optimal enerji verimliliği, hava kalitesi ve konfor

• Geniş ürün aralığı

T3 İklim Bölgesine Uygun Tropikal Seri

18,33 kW - 275,96 kW

Yapısal Özellikler

• Yapı ve Panel: Korozyona Dayanıklı Kendinden Destekli Çerçeve

• Sac Malzeme: Toz Boyalı Galvaniz Çelik

• Isı ve Ses İzolasyonu: Yüksek Performanslı Termo Akustik

• Soğutucu Akışkan Kontrolü: Termostatik/Elektronik Genleşme Vanası

• Isıtma: Elektrikli Isıtma

• Isıtma/Soğutma Bataryası: Bakır Boru Alüminyum Kanatlar (Çeşitli Kaplama Seçenekleriyle)

• Fan & Motorlar: Yüksek Verimli Kayış Tahrikli Fanlar, E2/IE3 Motorlar

• Basınç: Yüksek/Düşük Basınç Ölçer

• Güç ve Kontrol: IP54/IP55 Sınıfı Yerleşik Güç ve Kontrol Panosu Tipler

• BSC SS: Basic

• ADV SS: Gelişmiş Mikroişlemci Kontrolü Versiyonlar

• SS: Sadece Soğutma

Opsiyonlar

• Kirli Filtre İkazı

• Batarya Kaplaması

• Kondenser Koruma Izgarası

• Paslanmaz Drenaj Tavası

• Yüksek/Düşük Kapasite Elektrikli Isıtıcı

• Elektronik Genleşme Vanası

• Hot Gas Bypass

• Oda Kontrol Ünitesi

• Pump-Down Uygulaması

• Nem Alma Kontrolü

• Besleme Havası Sıcaklık Kontrolü

• Duman Dedektörü ve Yangın Alarmı

• Harici Yangın Alarmı

• Düşük Basınç Transmiteri

• Yüksek Basınç Transmiteri

• IP55 Elektrik Paneli

• Ana Yük Ayırıcı

• Modbus Rtu Haberleşme Kartı

• Emniyet Ventili

• Küresel Kesme Vanası

• Metal, Panel ve Torba Filtreler

• Ayarlanabilir Kayış Kasnak Sistemi

(3)

3

www.untes.com.tr

G Y

U G

Y

U

URTT 108-176 URTT 018-094

❶ EN 14511 standartlarına göre, ortam sıcaklığı 35°C, iç ünite serpantin giriş sıcaklığı 27/19°C’dir.

❷ Dış ortam sıcaklığı 46°C, iç ünite serpantin giriş sıcaklığı 27/19°C‘dir.

❸ EER değerleri, EN 14511 standartlarına uygun tam yükte hesaplanmıştır.

❹ EER değerleri, AHRI 340/360-2015 standartlarına uygun tam yükte hesaplanmıştır.

❺ IEER değerleri, AHRI 340/360-2015 standartlarına uygun hesaplanmıştır.

❻ Yüksek basınç sınıfı üniteler için nominal hava debisinde maksimum cihaz dışı statik basınç.

URTT Serisi

₀₁₈ ₀₂₃ ₀₃₂ ^018~094₀₃₇ ₀₄₇ ₀₅₄ ₀₆₄ ₀₇₂ ₀₈₀ ₀₉₄

Teknik Özellikler

Nominal Hava Debisi m³/h 2.800 3.600 4.750 5.600 7.200 8.200 9.300 10.800 12.100 14.000

❶ Toplam Soğutma Kapasitesi kW 18,33 23,09 31,92 36,73 46,98 55,21 63,84 72,18 80,68 92,33

❶ Duyulur Soğutma Kapasitesi kW 13,64 17,40 23,78 27,42 35,55 41,22 47,13 53,82 60,10 69,83

❷ Toplam Soğutma Kapasitesi kW 16,23 20,72 28,43 32,80 42,16 49,68 56,79 64,48 72,22 83,66

❷ Duyulur Soğutma Kapasitesi kW 12,80 16,49 22,41 25,92 33,70 38,99 44,34 50,84 56,85 65,77

Kompresör Çekilen Güç kW 4,76 5,84 7,71 9,47 11,55 13,46 15,43 17,53 19,51 22,69

❸ EER kW/kW 3,06 3,08 2,86 2,89 3,19 3,01 2,87 2,93 3,03 2,97

❹ EER Btu/W.h 10,14 10,13 9,49 9,74 10,52 10,18 9,55 9,73 10,34 10,61

❺ IEER Btu/W.h 11,35 10,81 10,04 10,61 11,41 11,15 10,72 10,89 11,93 11,85

❻ Cihaz Dışı Statik Basınç (Maks.) Pa 529 555 638 522 634 624 611 759 640 725

Devre-Kompresör adet 1-1 1-1 1-1 2-2 2-2 2-2 2-2 2-2 2-2 2-2

Boyut Bilgileri

Genişlik (G) mm 1.362 1.362 1.362 1.360 1.550 1.770 1.920 1.920 2.080 2.220

Yükseklik (Y) mm 1.442 1.592 1.708 1.779 1.819 1.858 1.858 1.979 1.979 2.069

Uzunluk (U) mm 1.846 1.846 1.926 2.208 2.358 2.358 2.358 2.688 2.688 2.938

Ağırlık

Toplam kg 374 402 459 512 648 814 836 895 966 1.095

URTT Serisi

₁₀₈ ₁₂₂ ₁₃₈ ^108~276₁₅₄ ₁₅₅ ₁₇₆ ₁₇₉ ₂₀₄ ₂₄₄ ₂₇₆

Teknik Özellikler

Nominal Hava Debisi m³/h 16.600 18.800 21.200 23.700 23.700 27.000 27.000 30.500 37.000 42.500

❶ Toplam Soğutma Kapasitesi kW 108,18 122 138,12 154,46 155,39 176,56 179,19 203,66 243,83 275,96

❶ Duyulur Soğutma Kapasitesi kW 81,26 91,86 104,00 115,91 116,96 132,32 134,33 151,9 183,06 208,05

❷ Toplam Soğutma Kapasitesi kW 96,57 109,01 122,50 136,33 138,17 156,29 159,83 182,19 219,37 246,69

❷ Duyulur Soğutma Kapasitesi kW 76,84 86,84 97,96 108,91 110,09 124,52 126,52 143,27 173,33 196,45

Kompresör Çekilen Güç kW 26,47 30,20 34,66 39,13 38,87 44,38 44,19 49,55 60,18 69,07

❸ EER kW/kW 2,93 2,78 2,79 2,84 3,05 2,81 3,11 3,23 3,04 3,08

❹ EER Btu/W.h 9,76 9,31 9,31 9,52 10,24 9,39 10,49 10,94 10,45 10,41

❺ IEER Btu/W.h 10,92 10,42 10,59 11,08 12,14 10,86 12,34 12,79 11,36 11,96

❻ Cihaz Dışı Statik Basınç (Maks.) Pa 643 565 785 587 881 636 852 970 909 782

Devre-Kompresör adet 2-2 2-2 2-2 2-2 2-2 2-2 2-2 2-2 4-4 4-4

Boyut Bilgileri

Genişlik (G) mm 2.220 2.220 2.200 2.310 2.206 2.310 2.266 2.266 2.266 2.266

Yükseklik (Y) mm 2.154 2.364 2.404 2.404 2.257 2.491 2.321 2.321 2.473 2.473

Uzunluk (U) mm 3.208 3.288 3.478 3.448 4.577 3.848 4.677 5.017 5.790 6.030

Ağırlık

Toplam kg 1.304 1.309 1.579 1.702 1.936 2.016 2.144 2.276 2.676 3.006

(4)

Standart Kontrol Özellikleri

URTT kontrol paneli, temel klima uygulamalarının tüm özelliklerini kendisi sunar.

• Şık Tasarım, Dijital Ekran

• Soğutma/Off/Isıtma ve Fan Otomatik/On seçenekleri

• Soğutma+Elektrikli Isıtıcı

• Entegre Sensör

• Filtre Kullanım Sayacı

• Geçici/Kalıcı Program Ayarı

İlave Kontrol Özellikleri

• Otomatik Geçişli Isıtma/Soğutma Modu

• Kolay Kullanım

• Sıcaklık ve Nem Kontrolü

• Şık Tasarım ve Aydınlatmalı LCD Ekran

• Çok Fonksiyonlu Orta Düğme

• Fonksiyon Kilit Opsiyonu

• Bina Otomasyonları için Modbus [BMS] Bağlantısı

Kontrol Sistemi

(5)

5

www.untes.com.tr

Üntes Isıtma Klima Soğutma San Tic. A.Ş. gerekli gördüğü durumlarda, haber ve bilgi vermeksizin, katalogda yer alan ürünlerin, teknik verilerinde, görünümlerinde, tasarımlarında ve malzemelerinde değişiklik yapma hakkını saklı tutar.

Tüm içeriğin telif hakkı Üntes A.Ş’ye aittir. 03012020
