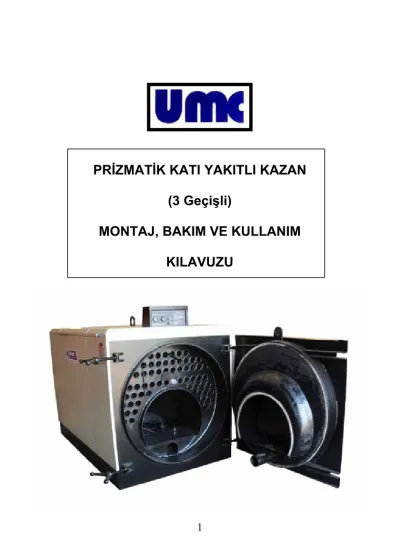

PRİZMATİK KATI YAKITLI KAZAN (3 Geçişli)
MONTAJ, BAKIM VE KULLANIM
KILAVUZU
İÇİNDEKİLER
1 GİRİŞ………... 03
2 FİRMA BİLGİLERİ...………. 04
3 BELGELERİMİZ...………... 05
5 KAZAN PARÇALARI……….. 07
7 KUMANDA PANOSU…………..……… 09
8 KAZAN MONTAJINDA DİKKAT EDİLECEK KURALLAR....…………...………... 15
9 İŞLETME KURALLARI…...………... 21
10 BAKIM KURALLARI... 22
11 KAZANI İŞLETİRKEN KARŞILAŞILAN PROBLEMLER...…………... 26
12 ISINMA İLE İLGİLİ PROBLEMLER……….. 29
13 GARANTİ VE SERVİS...………... 30
Değerli müşterimiz,
UMAK firması olarak en başta ürünümüzü tercih ettiğiniz için sizleri kutlarız.
Almış olduğunuz bu ürün TSE normlarına uygun olarak üretilmiştir.
Teknolojinin ülkemizde her geçen gün gelişmesi ve ekonomik zorunluluklar bizleri ürünlerimizi geliştirmeye ve müşterilerimize daha uygun seçenekler sunmaya zorluyor ve biz UMAK olarak müşteri beklentilerinin de ötesine geçmek en öncelikli hedeflerimizdendir.
Kazanın verimini yükseltmek ve ömrünü uzatmak için kullanma kılavuzundaki pratik bilgilere uymanızı önemle tavsiye ederiz.
Saygılarımızla UMAK
FİRMA BİLGİLERİ
1991 yılında kurulmuş olan UĞUR KAZAN MAKİNA SANAYİ VE TİCARET LİMİTED ŞİRKETİ, imal ettiği kaliteli ürünlerle, ürettiği standart ve standart dışı ürünlerle, kazandığı uzmanlığını, yurtiçi müşterilerine üstün kaliteli, verimli ve uzun ömürlü ürünler olarak sunmaktadır.
Adres ve İletişim bilgileri aşağıda belirtilmiştir.
Adres : Yeni Sanayi Sitesi 49. Sk. No:18 Balıkesir/TÜRKİYE
Tel : 0 266 246 18 12 – 13 Fax: 0 266 246 49 47
Web : www.ugurkazan.com.tr E-mail: info@ugurkazan.com.tr
TANIM
PKYK3G serisi kazanlarımız prizmatik gövdeli manuel yüklemeli 3 geçişli sıcak su kazanlarıdır.
Isınma ve sıcak su elde etme amaçlı kullanılırlar.
PKYK3G serisi kazanlarımız ekonomik ve çevrecidirler.
PKYK3G serisi kazanlar standardlara uygun olarak üretilmişlerdir. Max. İşletme sıcaklığı 90 ºC, işletme basıncı 3 bardır. Kazanlar imalat aşamasında işletme basıncının 1,5 katı basınçla teste tabi tutulur. Daha yüksek basınçlar için özel olarak imal edilebilirler.
BELGELERİMİZ
ISO 9001
TSE 303 - 5
KAZAN PARÇALARI
ŞEKİL A : PARÇALANMIŞ RESİM
No Parça Adı No Parça Adı No Parça Adı No Parça Adı 1 Sıkma Kolu 8
Menteşe +
Gijon 15
Fitil Duman
Sandığı 22
Kaporta üst orta 2
Salyangoz
Fan 9 Izgara 16
Patlama
Kapağı 23
Elektrik Panosu 3 Fan Boğazı 10 Türbülatör 17 Baca Klapesi 24
Kaporta üst ön 4
Saplama
Somunu 11
Kaporta yan
ön 18 İzocam 25 Topuz
5
Ön Kapak
Saç 12
Kaporta yan
orta 19
Kaporta üst
arka 26
Fitil Küçük Kapak 6
Refrakter
Malzeme 13
Kaporta yan
arka 20
Taşıma
Halkası 27
Gözetleme Camı 7
Fitil Büyük
Kapak 14
Duman
Sandığı 21 Flanş 28
Gözetleme Aparatı
KAZAN BÖLÜMLERİ a) OCAK: Yakıtın yakıldığı bölüm,
b) KAZAN KAPAĞI: Kazanı temizlemek için kullanılan kapak.
c) ÖN DUMAN KUTUSU: Çelik alev duman borulu kazanlarda arkadan öne gelen gazların toplanıp üstteki borulardan arkaya dönmesini sağlayan kutu,
d) ARKA DUMAN KUTUSU: Kazana ısının vermiş olduğu gazların gaz kanalından geçmek üzere toplandıkları kutu,
e) BACA DAMPERİ: Arka duman kutusundan gaz kanalına giden gazları açıp kapayan ve baca çıkışını aralayan klape,
f) GAZ KANALI: Arka duman kutusunu bacaya birleştiren yuvarlak veya dört köşeli kanal.
g) IZGARA: Ocak ile küllüğü ayıran ve üzerine kömür atılıp yakılan dökme demir parçaları,
h) YÜKLEME KAPAĞI : Yakıt yükleme kapağı.
KUMANDA PANOSU ve ELEKTRİK DEVRE ŞEMASI
ŞEKİL C : KUMANDA PANELİ
120 ° C – 4 Bar Termomanometre : Kazandaki su sıcaklığını ve basıncı gösterir.
30 – 90 ° C Termostat : Kazan su sıcaklığı seçilen ısı değerine ulaşıncaya kadar fanı çalıştırır, ulaştığında fanı kapatır. Su sıcaklığı düştüğünde fanı tekrar çalıştırarak yanışı hızlandırır ve su sıcaklığını ayarlanan değere tekrar yükseltir.
0 – 40 ° C Termostat : Panelin arkasında yer almaktadır.
Fabrikasyon olarak 40 ° C’ye ayarlanmıştır. Kazandaki su sıcaklığı 40 ° C’ye ulaştığında pompayı çalıştırarak suyun sirkülasyonunu sağlar. Kazandaki su sıcaklığı 40 ° C’nin altına düştüğünde pompanın çalışmasını da durdurur.
95 ° C Emniyet Termostatı : Bu termostat emniyet termostatı olarak görev yapar. Sıcaklık ayar termostatının bozulması veya sıcaklık algılayıcılarının yerinden çıkması gibi uygunsuz durumlarda kazan içi su sıcaklığı 95 ° C’nin üzerine çıkarsa fanın çalışmasını durdurarak yanışı yavaşlatır. Emniyet termostatını tekrar devreye sokmak için siyah kapak çevrilerek açılır ve kırmızı reset düğmesine basılır.
Arıza Lambası : Termik attığında arıza lambası yanar.
Açma Kapama Anahtarı : Fanın çalışması sağlanır.
Ancak fanın kumandası sıcaklık ayar termostatı tarafından yapıldığından fan anahtarı “açık” konumda olsa bile termostat kapalı konumda iken fan çalışmaz. Kazan su sıcaklığı 40 ° C’yi geçtiğinde fan anahtarını “otomatik”
konuma alındığında, kazandaki yakıt bittiğinde fan ve sirkülasyon pompasının durması sağlanır.
Fan Çalışma Lambası : Fan devreye girdiğinde ışık yanarak fanın devrede olduğunu belirtir.
Uyarı : Kumanda panelinde bulunan termomanometre, termostat, emniyet termostatı ve diğer parçaları 6 ayda bir yetkili servise kontrol ettiriniz.
ŞEKİL D : BAĞLANTI ŞEMASI
UYARI :
Kazanlar trifaze elektrik ile çalışmaktadır.
KAZAN İŞLETME PERSONELİ
Kazanın işletilmesi ile görevlendirilecek personel ortaya çıkabilecek ivedi duruma müdahaleden sorumludur.
Bunun için personel her şeyden önce sertifikalı olmalıdır, bütün donanım görevleri, çalışma özellikleri hakkında tam bilgi sahibi olmalı, sistemde bulunan bütün kontrol devrelerinin çalışmasını iyi bilmelidir.
Personel tercihen sistemin montaj çalışmalarına katılmalı ve firma tarafından eğitilmelidir.
ÖNEMLİ HUSUSLAR
• Tesisatta mutlaka açık genleşme deposu kullanılmalıdır. Çünkü ;
- ısınarak genleşen suyun hacminin artması sonucunda oluşabilecek patlama, yırtılma gibi tehlikeleri önler.
- Genleşen suyun sistem dışına kaçmasını engeller.
- Sistemi belirli bir statik basınç altında tutarak sirkülasyon pompasına yardım eder.
- Sistemin hava yapması veya buharlaşması durumunda tehlikeli basınç artışlarını alır.
- Sisteme sürekli su sağlama imkanı verir.
• Uzun süreli kazan duruşlarından sonra kazan tekrar devreye alınmadan önce tesisatın açık olup olmadığı kontrol edilmelidir, tesisat kapalı ise açıldıktan sonra kazan çalıştırılmalıdır.
• Kazan sıcakken kesinlikle su eklemeyiniz, kapatıp tamamen soğuduktan sonra su ekleyiniz.
• Hidrometrede görülen değer 3 bar için 30 m’yi aşmamalıdır.
• İçerisinde su yokken kazanınızı kesinlikle yakmayınız.
• Kazanınız yanarken içine girmeyiniz ve başınızı, elinizi sokmayınız.
• Kazanınızın baca klapesini kesinlikle tam olarak kapatmayınız.
• Kötü bir baca çekişi kazanın verimini düşürdüğü gibi sağlığa zararlı sonuçlar da doğurabilir. Güvenliğiniz ve iyi bir yanma sağlamak için bacalar temiz ve bakımlı olmalıdır. Bu yüzden kazanınızı yakmadan önce baca çekişini kontrol ediniz.
• Baca ve baca bağlantılarının hava sızdırmamasına dikkat ediniz. Yanma esnasında baca bağlantısında bulunan temizleme kapağının kapalı olduğundan emin olunuz.
• Kazanınız yanarken duman sandığı kapaklarını ve baca temizleme kapağını kesinlikle açmayınız.
• Kazanınız yanarken sık sık kontrol ediniz.
• Kazanınız içerisinde çevre ve insan sağlığını tehdit eden maddelerle kükürt miktarı yüksek yakıtlar yakmayınız.
• Katı yakıtlı olarak kullandığınız kazanınızı benzin, ispirto,gazyağı gibi yanıcı ve parlayıcı sıvı yakıtlar ile
tutuşturmayınız ve bu maddeleri kazanınızın yakınlarında bulundurmayınız.
• Kazanınızın içerisine patlayıcı maddeler atmayınız.
• Kömür torbaları petrokimya ürünü olduğundan, yakıldığı zaman çevreye ve insan sağlığına zararlı atıklarla birlikte kazan içerisinde ve bacanızda zift ve katran oluşmasına sebep olacağından kömür beslemesini torba ile değil, kömürü torbadan boşaltarak kürekle yapınız.
• Kömür yüklemesi yaptıktan sonra kazan kapağını kapalı tutunuz.
• Verimli bir yanma için yakıtın yeterli oksijenle yanması gerekir. Yanma hacminin daralarak gerekli oksijenin sağlanamamasına neden olmamak için kazanınıza aşırı yükleme yapmayınız.
UYARI :
Kazanın ızgaraları her türlü katı yakıtı (prina, fındık kabuğu, v.s.) yakabilecek şekilde dizayn edilmiştir. Tavsiye edilen yakıt ithal fındık kömürdür.
KAZANIN KULLANILACAĞI YERE İNDİRİLMESİ
Kazan, çalışma veya ikamet edilen yerlere yerleştirilmemeli, ayrı bir kazan dairesine yerleştirilmelidir.
Kazanın kazan dairesine indirilmesi esnasında yine vinçten kazanın kullanılacağı yere vincin girmesi mümkün değilse;
uygun bir yere indirilerek tekerlekli aparatlarla istenilen yere taşınmalıdır. Taşıma, yükleme ve indirme sırasında kazan
KAZAN MONTAJINDA DİKKAT EDİLECEK KONULAR
1. Kazan, çelik boru ve vana kullanılarak su şebekesine bağlanmalıdır. Kazan ve tesisata, doldurma boşaltma musluğuna şeffaf hortum takılarak su doldurulmalıdır.
2. Tesisatta iki kazan kullanılması durumunda, gereken kapasitenin 2/3 ve 1/3’ünü sağlayan iki kazan seçilmelidir. Üç kazan kullanılması durumunda kapasite eşit olarak dağıtılmalıdır.
3. Boylerli tesislerde toplam ısı gereksinimi 300.000kcal/h değerini aşıyorsa kullanma sıcak suyu üretimi için ayrı bir kazan kullanılması önerilir.
4. İki veya daha çok sayıda kazan kullanılacaksa, her kazan tesisattan ayrılarak bağımsız çalışacak şekilde vanalarla donatılmalıdır. Her kazanın güvenlik boruları ayrı olmalıdır.
5. Tesisatta biri asıl diğeri yedek olmak üzere iki adet sirkülasyon pompası bulundurulması tavsiye edilir.
6. Çelik kazanlarda alçak sıcaklık korozyonunu önlemek için kazan çıkışına 3 veya 4 yollu karıştırıcı vana konulması tavsiye edilir.
7. Kazanlar döşeme neminden ve çevre yıkama sularından korunmak üzere 30 cm. yükseklikte bir kaide üzerine oturtulmalıdır.
8. Kazanın kaynama ve hava yapmasını engellemek için teraziye alınarak montajı yapılmalıdır.
9. Kazan dairesinde çevre sularını toplayan büyük boy bir döşeme süzgeci bulunmalıdır. Ayrıca kül ve curuf için uygun yer ve yol düşünülmelidir.
10. Fan motorunun bağlantı kablosu silikon ve dışı çelik spiral olmalıdır.
11. Montaj sırasında gövde üzerine hiçbir şekilde su temas etmemelidir.
12. Kazanlar bacaya en yakın yoldan bağlanmalıdır. Kazan kenarlarının duvardan veya duvara monte edilmiş cihazlardan uzaklığı en az 70 cm ve iki kazan arasındaki uzaklık en az 50 cm olmalıdır.
13. Kazan dairesinde panonun yeri kazan kapağı menteşelerinin tarafında olmalıdır.
14. Kazanın elektrik bağlantısı topraklı olmalıdır.
Kazan Daireleri:
16.01.1985 tarih ve 186637 sayılı resmi gazetede yayınlanan yönetmeliğe göre;
1. Kazan dairesi doğal yoldan uygun bir şekilde havalandırılmalıdır. Kazan dairesine gerekli temiz havanın girebilmesi için zemin düzeyinde, duman bacası kesitinin en az yarısı kesitte bir temiz hava girişi bulunmalıdır. Pis havanın uzaklaşması için de en az baca kesitinin %25’i büyüklükte pis hava bacası yapılmalıdır.
2. Kazan dairesi kapıları yangına dayanıklı olmalı ve dışarı doğru açılmalıdır. Eğer mümkünse kazan
dairesinden doğrudan bina dışına bir kapı açılmalıdır.
Bina içine açılan kapılarda en az 10 cm eşik olmalıdır.
3. Kazan dairesinin yüksekliği, kazan üzerinde yer alacak düzenlerin gerektiğinde tamir ve bakımının yapılabilmesi için, en yüksek kazan aksesuarı seviyesinin üzerinde en az 1 m serbest mesafe kalacak şekilde hazırlanmalıdır.
4. Yatay duman kanalları bacaya en az %5’lik eğimle bağlanmalıdır.
Duman Kanalları ve Bacalar:
1. Her kazan için ayrı bir duman bacası olmalıdır. Her ne sebeple olursa olsun kazanın bacasına başka bir cihaz bağlanmamalıdır.
2. Bacalar teknik bir zorunluluk olmadıkça binanın dış duvarına konulmamalıdır.
3. Baca duvarının et kalınlığı bir tuğladan az olmamalı ve baca duvarı yapımında delikli tuğla ve briket kullanılmamalıdır.
4. Bacalar kalorifer tesisatı projesinde belirtilen kesitlerde, içine dışarıdan hava almayacak şekilde içi ve dışı sıvalı olarak yapılmalıdır. Bacaların en alt kotunda, saçtan ve hava sızmayacak şekilde yapılmış bir temizleme kapağı yapılmalıdır.
5. Bacalar mümkün olduğunca yön değiştirmeyecek şekilde yapılmalı, yön değiştirmenin zorunlu olduğu
hallerde ise, yön değiştirmede yatayla açı en az 60°
olmalıdır.
ŞEKİL H : BACA
İŞLETME KURALLARI
İşletmeye almadan önce dikkat edilecek hususlar:
1. Kazanın ilk işletmeye alınmasında ana çıkış bacası ve baca bağlantısının temizlenmiş olmasına dikkat ediniz.
Temizlenmemiş ise temizleyiniz.
2. Baca çekişi duman sandığındaki temizleme kapağından gazete kağıdı tutuşturularak kontrol ediniz.
ŞEKİL E : DUMAN SANDIĞI
3. Baca soğuk ve çekiş yeterli değilse, baca temizleme kapağını açıp, kağıt ve tahta parçası yakarak bacayı ısıtarak çekiş sağlanmalıdır.
4. Baca ve gaz kanalı temizleme kapakları hava almayacak şekilde kapatınız.
Not: Gerekirse şamut çamuru ile sıvanmalıdır.
İşletmeye Alma:
1. Kazanın çalıştırılması için, tesisatta bulunan tüm vanalar tam açılarak kazanın en alt seviyesinde bulunan ''kazan doldurma boşaltma musluğu''na takılacak bir lastik hortumla kazan ve tüm tesis, genleşme deposu haberci borusundan su gelinceye kadar yavaş yavaş doldurunuz.
2. Hidrometreden tesisatta yeterli su olup olmadığı kontrol ediniz. Su eksikse haberci borusundan su gelene kadar su veriniz.
Not: Hidrometre tesisatçı tarafından takılmış olmalıdır.
3. Kazanın küçük kapağını açınız. Kazanı tutuşturmak için ızgaraların üzerine bol miktarda tahta parçaları ile doldurarak tutuşturunuz. Tahtalar iyice tutuşuncaya kadar kapağı kapatmayınız.
UYARI : Kesinlikle gaz, mazot, benzin gibi maddeler kullanmayınız.
4. Yüklemeyi yaptıktan sonra ızgaranın ön kısmına bir miktar tahta parçası tutuşturulur ve kor hali oluştuktan sonra yükleme kapağından bir kürek vasıtası ile korlar yanma odasının arka bölümüne kömürlerin üstüne atılır.
Kapaklar kapatıldıktan sonra fan açılır ve yanma, gözetleme camından takip edilir.
UYARI : Kömürü kazan içine kesinlikle torbayla atmayınız.
5. Tekrar kömür yüklemesi yaparken, yanmış kömürü bir tutuşturma tabakası bırakarak gelberi ile öne çekiniz.
Yükleme yapmadan önce yanmaya devam eden kömürü iyice şişleyerek hava geçişini sağlayınız.
6. Taze kömürü ızgaranın arka kısmına doğru atınız.
Kömür yüklemesi tamamlanınca öne çektiğiniz kömürü taze kömür üzerine yaslayınız.
7. Sıcaklık ayar termostat düğmesini kılavuzda belirtilen dış hava sıcaklığına göre tablodan seçerek ayarlayınız.
8. Kömürü atacak yer kalmadığında ızgaranın ön bölümünden yanmış cüruf alınarak yükleme yapınız.
UYARI : Cürufları kaldırma, kömürü yayma, hava deliklerini kapama, çöreklenmeyi önleme dışında ateşle temas halinde olmayınız.
İşletme sırasında dikkat edilecek kurallar:
• Kazan cidarları sıcak iken kesinlikle kazana soğuk su basmayınız.
• Kazanı 50°C'nin altında, 90°C’nin üstünde yakmayınız.
• Kazan suyunu zorunlu olmadıkça boşaltmayınız.
• Kazan dairesi rutubetli olmamalıdır.
• Kazan donanımları sürekli kontrol edilmelidir.
Herhangi bir arıza olduğunda bu donanımlar değiştirilmeli veya tamir ettirilmelidir.
• Elektrik kesilmesi durumunda pompa vanaları kapatılıp by-pass vanası açılacaktır.
• Kazan kapaklarını yavaşça açıp kapatınız.
• Kükürt ve kül oranı düşük kömür kullananız.
• Kazanın ani ısınıp soğuması engellenmelidir.
• Yükleme sırasında kömürü kapaklara doğru yığmayınız.
• Kazanını sönmesi durumunda devir daim pompası ve fan kapatılmalıdır.
• Tesisattan hiçbir şartta sıcak su alınmamalıdır.
Tavsiye edilen dış hava sıcaklığı ve kazan suyu sıcaklığı DIŞ HAVA SICAKLIĞI KAZAN SUYU SICAKLIĞI
- 15 °C ve daha az 85 °C
- 10 °C 80 °C
-5 °C 70 °C
0 °C 65 °C
5 °C 60 °C
10 °C 50 °C
15 °C 40 °C
BAKIM KURALLARI
1. Kazanın temizliği haftada en az iki kez yapılmalıdır.
Temizleme sırasında boru içindeki türbülatörler yerlerinden çıkartarak üzerindeki kurumları kazıyınız.
Boruları tel fırçayla temizleyiniz. Izgaralardaki cüruflar ve hava geçişini sağlayan delikleri kontrol edip temizleyiniz. Aksi takdirde ocakta tam yanma sağlanamaz ve kazandan verim alınamaz.
UYARI : Boruları,180.000 kcal/h kapasitenin altındaki kazanlarda 5 numara tel fırça ile 180.000 kcal/h ve üzeri kapasiteli kazanlarda 5,5 numara tel fırça ile temizleyiniz.
UYARI : Türbülatörleri kazan tamamen soğukken sökünüz. Temizledikten sonra borunun içine 3 cm. girecek şekilde takınız.
ŞEKİL F : BORULAR VE TÜRBÜLATÖRLER 2. Izgara altına dökülen külleri her yüklemeden önce
temizleyiniz. Aksi halde ızgaralar alttan da yüksek ısıya maruz kalarak deforme olurlar.
3. Baca bağlantısında zamanla çürüyen ve delinen bölgeler var ise kapatıp, kazanın hava almasını engelleyiniz.
4. Kazan tam olarak söndükten ve kazan iyice soğuduktan sonra temizleyiniz. Temizlemede kızgın kül ve curuf üzerine su dökmeyiniz. Temizlik sırasında devir daim pompası ve fanı kapatınız.
5. Gözetleme camı kirli ise temizleyiniz.
6. Pano üzerindeki göstergeleri yazıları okunabilecek şekilde temizleyiniz.
7. Duman sandığını ayda bir kez temizleme kapağından gelberi ile temizleyiniz.
UYARI : Temizleme sırasında temizlik yapan kişiler toz maskesi kullanmalıdır.
8. 3 ayda bir fan motoruna hava tutularak ve yataklarını yağlayarak fanın temizliğini ve bakımını yapınız veya yaptırınız.
9. Fanın çevresini temiz tutunuz. Kor, kül ve yabancı maddeleri fanın ve kazanın etrafında bırakmayınız.
10. Panonun bakımını yılda iki kez yetkili kişilere yaptırınız.
11. Patlama kapağı ve ön kapakların hareketli kısımlarını yılda bir kez yağlayınız.
12. Kapak ve duman sandığında gaz sızıntısı var ise fitillerini değiştiriniz.
13. Temizleme ve yükleme kapağı kollarını gres yağı ile 6 ayda bir yağlayınız.
14. Kazan ve baca temizliği ve bakımını kazanlar söndükten sonra (ilkbaharda) yapınız.
15. Kazanlar uzun süreli duruşlara geçmeden önce boruların içi fırçalanarak ve yıkanarak temizlenmeli ve kurutulmalı bu şekilde duruşa geçmesi sağlanmalıdır.
KAZANI İŞLETİRKEN KARŞILAŞILAN PROBLEMLER
KONU SORUN ÇÖZÜM
Fan çalışmıyor. Elektrik gelmiyor. Panoya elektrik gelip gelmediğini kontrol edin.
Elektrikçinize danışın.
Anahtar kapalı. Pano üzerindeki anahtarları açın.
Limit termostat atmış olabilir.
Pano üzerindeki limit termostatın korumasını açıp içindeki düğmeye basın.
Fan devamlı Fan ters dönüyor. Elektrikçinize danışın.
Çalışıyor. Kalitesiz kömür. Daha kaliteli kömür tercih edin.
Fan klapesi kısık. Fanın emiş ağzındaki klapeyi tamamen açın.
Fan aşırı sesli çalışıyor.
Balans. Bir hafta içinde firmaya haber verin. Aksi taktirde
sorumluluk kabul edilmez.
Fan gövdesine
yabancı madde kaçmış.
Elektrikçinize danışın.
Fan emiş ağzı klapesi
sıkılmamıştır. Tespitleme kolunu sıkın.
Kazan suyu sıcaklığı ayarlanan
Baca çekişi fazla. Bacadaki klapeyi kısın.
Ana bacadaki temizleme kapağını açık bırakın.
Sıcaklık değerinden çok fazla yükseliyor.
Fan klapesi çok açık. Fanın emiş ağzındaki klapeyi bir miktar kısın.
Kazan suyu
sıcaklığı Kalitesiz kömür. Daha kaliteli kömür tercih edin.
ayarlanan sıcaklık değerine ulaşamıyor.
Fan klapesi kısık. Fanın emiş ağzındaki klapeyi tamamen açın.
Kazanın arkasından isli su geliyor.
Baca ziftlenme yapıyor.
Uygun kesitte tuğla örme baca tercih edin.
Baca ziftlenme yapıyor.
Saç baca kullanılmış. Uygun kesitte tuğla örme baca tercih edin.
Kazan düşük
sıcaklıkta yakılıyor. Kazan 50°C’nin altında yakılmamalıdır.
Baca hava alıyor. Baca bağlantısı çürümüş ise yenilenmeli, ana bacada hava alan yerler sıvanmalı.
Kazan duman yapıyor.
Baca çekmiyor. Bacanızı ve kazanın içindeki boruları temizleyin.
Baca bağlantısı kazan
çıkışından daha küçük.
Baca bağlantısı ve ana çıkış bacası en az kazan çıkışı kadar olmalıdır.
Kazan duman patlaması yapıyor.
Korun üzerine çok miktarda kömür atılmış.
Yakma talimatını okuyun.
Kazan çok yakıt
harcıyor. Kalitesiz kömür. Daha kaliteli kömür tercih edin.
Isıtılacak mekanın ısı
kaybı çok fazla. Isı yalıtımınızı gözden geçirin.
Baca aşırı çekiyor. Bacadaki klapeyi kısın.
Ana bacadaki temizleme kapağını açık bırakın.
Fan klapesi çok açık. Fanın emiş ağzındaki klapeyi bir miktar kısın.
Kazan kapasitesi
yanlış seçilmiş.
Kazan seçimi yapan kişiyle görüşün.
Basınç göstergesi çalışmıyor.
Kazan ile imbisat
yakın seviyede. Tesisatınıza hidrometre bağlatarak suyun eksildiğini görebilirsiniz.
Göstergenin pano
altındaki bağlantısı çıkmış.
Teknik servis çağırınız.
Sıcaklık göstergesi çalışmıyor.
Göstergenin pano altındaki bağlantısı çıkmış.
Teknik servis çağırınız.
Su kaçağı var. Kazanın arkasındaki borulardan su geliyor.
Tesisatçınızla görüşün.
Kazanın altından su
geliyor. Kaçağın tesisattan olmadığına emin olun.
Kazanın içinden su
geliyor. Teknik servis çağırınız.
ISINMA İLE İLGİLİ PROBLEMLER
KONU SORUN ÇÖZÜM
Radyatörler
ısınmıyor. Pompa çalışmıyor. Elektrik bağlantılarını kontrol ettirin. Pompanızın yetkili servisiyle görüşün.
Anahtar kapalı. Pano üzerindeki anahtarları açın.
Radyatörler yeterince ısınmıyor.
Kazanın termostatı
düşüktür. Dış hava sıcaklığına göre uygun değeri seçin.
Kalitesiz kömür. Daha kaliteli kömür tercih edin.
Kazan kapasitesi
yetersiz. Kazan seçimi yapan kişiyle görüşün.
Radyatörlerin
bir Radyatörler de hava
var. Radyatörlerin havasını alın.
kısmı ısınmıyor. Tesisatta bir problem var.
Tesisatçınızla görüşün.
Pompa yetersiz. Tesisatçınızla görüşün.
Radyatörler ısınıyor, içerisi 18°C’yi geçmiyor.
Radyatörler yetersiz. Tesisatçınızla görüşün.
Isıtılacak mekanın ısı
kaybı çok fazla. Isı yalıtımınızı gözden geçirin.
GARANTİ VE SERVİS
1. Garanti süresi malın teslim tarihinden itibaren başlar ve iki (2) yıldır.
2. Malın bütün parçaları dahil olmak üzere tamamı firmamızın garanti kapsamındadır.
3. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla otuz (30) gündür. Bu süre, malın servis istasyonuna, servis istasyonunun olmaması durumunda sırasıyla, malın satıcısı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısından birine teslim edildiği tarihten itibaren başlar.
4. Malın garanti süresi içerisinde, gerek malzeme ve işçilik gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
5. Malın;
• Teslim tarihinden itibaren garanti süresi içerisinde kalmak kaydıyla bir yıl içerisinde, aynı arızayı ikiden fazla tekrarlaması veya farklı arızaların dörtten fazla ortaya çıkması sonucu maldan yararlanamamanın süreklilik kazanması,
• Tamiri için gereken azami sürenin aşılması,
• Servis istasyonunun mevcut olmaması halinde
imalatçısından birisinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi, durumlarında, ücretsiz olarak değiştirme işlemi yapılacaktır.
6. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
7. Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı, Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü’ne başvurulabilir.
AŞAĞIDAKİ HUSUSLAR GARANTİ KAPSAMI DIŞINDADIR
¾ Nakliye ve ürün muhafazasından kaynaklanan sebepler,
¾ Yetkili servisimizin dışında yapılan tamir veya değişiklikler,
¾ Kullanma kılavuzu ve talimatlar dışında kazanın kullanılması,
¾ Kazanın hatalı kullanılması sonucu kazanda oluşan hasarlar,
TEKNİK SERVİS :
UĞUR KAZAN MAK. SAN. TİC. LTD. ŞTİ.
Yeni Sanayi Sitesi 49. Sk. No:18 Balıkesir/TÜRKİYE Tel : 0 266 246 18 12 – 13
Fax: 0 266 246 49 47
Web : www.ugurkazan.com.tr E-mail: info@ugurkazan.com.tr
Kılavuz No : K13
Revizyon Tarihi : 24.05.2010 Revizyon No : 00
