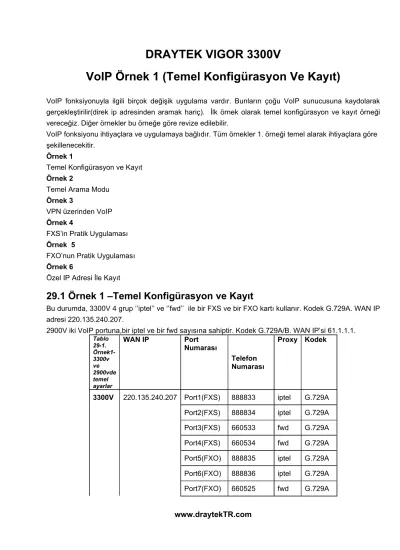

DRAYTEK VIGOR 3300V
VoIP Örnek 1 (Temel Konfigürasyon Ve Kayıt)
VoIP fonksiyonuyla ilgili birçok değişik uygulama vardır. Bunların çoğu VoIP sunucusuna kaydolarak gerçekleştirilir(direk ip adresinden aramak hariç). İlk örnek olarak temel konfigürasyon ve kayıt örneği vereceğiz. Diğer örnekler bu örneğe göre revize edilebilir.
VoIP fonksiyonu ihtiyaçlara ve uygulamaya bağlıdır. Tüm örnekler 1. örneği temel alarak ihtiyaçlara göre şekillenecekitir.
Örnek 1
Temel Konfigürasyon ve Kayıt Örnek 2
Temel Arama Modu Örnek 3
VPN üzerinden VoIP Örnek 4
FXS’in Pratik Uygulaması Örnek 5
FXO’nun Pratik Uygulaması Örnek 6
Özel IP Adresi İle Kayıt
29.1 Örnek 1 –Temel Konfigürasyon ve Kayıt
Bu durumda, 3300V 4 grup ‘’iptel’’ ve ‘’fwd’’ ile bir FXS ve bir FXO kartı kullanır. Kodek G.729A. WAN IP adresi 220.135.240.207.
2900V iki VoIP portuna,bir iptel ve bir fwd sayısına sahiptir. Kodek G.729A/B. WAN IP’si 61.1.1.1.
Tablo 29-1.
Örnek1- 3300v ve 2900vde temel ayarlar
WAN IP Port
Numarası
Telefon Numarası
Proxy Kodek
3300V 220.135.240.207 Port1(FXS) 888833 iptel G.729A Port2(FXS) 888834 iptel G.729A Port3(FXS) 660533 fwd G.729A Port4(FXS) 660534 fwd G.729A Port5(FXO) 888835 iptel G.729A Port6(FXO) 888836 iptel G.729A Port7(FXO) 660525 fwd G.729A
Port8(FXO) 660526 fwd G.729A Port1(FXS) 888829 iptel G.729A 2900V 61.31.167.135
Port2(FXS) 660529 fwd G.729A
Proxy Domain Port
iptel iptel.org iptel.org 5060
fwd fwd.pulver.com fwd.pulver.com 5060
29.2 3300V Konfigürasyon Örneği
Adım 1 VoIP -Protocol sayfasına girip SIP konfigürasyonu için ilgili ayarları girin.
Adım 2 VoIP -Port Settings sayfasına girip port 1 için edit’e tıklayın.
Adım 3
Port1 sayfasına girin. Bu sayfa 4 kısım gösterir.
Port1 (FXS)
Port çeşidini gösterir, bu portu aktive edip devr dışı bırakabilirsiniz. Varsayılanı aktifdir. Port accountunuda burdan ayarlayabilirsiniz.
Username & Password bu örnekte bize verilen accaunt olan 888833’ i ve şifreyi giriyoruz.
Display Name(görünen isim)
Gelen çağrının bilgisini gösterir. Yönetim kolaylığı için 3300V_Port1_iptel yazıyoruz.
Proxy Server kullanılan sip sunucusunu giriyoruz.
FXO
FXO kartı için belirlenen ayarlar.
Incoming Pre-Set Number: Fxo internetten bir çağrı aldığı zaman transfer edilen otomatik çevrilmiş sayı.
Codec
Ses sıkıştırma modunu transfer oranını v.s. ayarlayın.
Preferred Codec
Tercih edilen ses sıkıştırma modu. Ses kalitesini ve transfer edilen data boyutunu etkiler.
Varsayılan boyutu G.729A – 8kbpsdir.
Codec Rate ses paketlerinin transfer oranı. Varsayılanı 20ms.
Codec VAD
Bu özellik sessizlik anıda transfer edilen bit ve paketlerin sayısını düşürür. Fakat bu ses kalitesini de etkileyebilir. Varsayılanı devre dışıdır.
CAS
Görüşmenin ses yüksekliğini ayarlar.
RX Gain varsayılanı 0.
TX Gain varsayılanı 0.
FAX
VoIP üzerinden FAX için ilgili ayarlar.
FAX Mode FAX modu için kullanılan transfer modu. Varsayılanı T.38 Relay.
FAX Bypass Codec
FAX Modu Bypass seçtiğindeki sıkıştırma modu.
FAX Bypass Codec Rate
FAX Modu Bypass seçtiğindeki ses paketlerinin transfer oranı.
DTMF
DTMF telefonunuzda tuşlara bastığınızda duyacağınız sesler.
DTMF Relay varsayılanı RFC2833.
Konfigürasyondan sonra ayarları kaydetmek için Apply’a tıklayın.
Adım 4
Port2~Port8’i tek tek ayarlayın.
Type Port1~Port4 FXS, Port5~Port8 FXO.
Active Port1~Port8’in tamamı actif (√=Enable).
Group Port1~Port8 Group1~Group8 bağımsız olarak.
Username Phone Number Port1~Port8’in.
Proxy Port1, 2, 5, ve 6 iptel Proxy’e ayarlanmıştır, ve Port3, 4, 7, 8 fwd Proxy’e ayarlanmıştır.
Codec Port1~Port8 tamamı G.729A -8kbps.
Adım5 VoIP -Status sayfasına girin, Sıp sunucusuna bağlı olarak bir yada iki dakika beklerisiniz.
Register Status portların register bilgilarini gösterir. OK portların başarıyla kaydolduğunu gösterir.
Call Status portlar için çağrı bilgilarini gösterir. . Idle herhangi birçağrı olamadığını gösterir.
Not:
bu sayfa otomatik olarak her 6 saniyede bir yenilenir. Hemen değişiklikleri görmek için refresh’e basabilirsiniz.
29.3 2900V Konfigürasyon Örnekleri
Adım 1 2900V’ün arayğüzünü açın ve VoIP Setup menüsüne girin.
Adım 2 SIP Related Functions Setup’a tıklayın.
Adım 3
Port1 ve Port2’yi ayarlayın. Bu sayfa iki kısma ayrılır, SIP: kullanılan SIP sunucuları
Ports: hesabı ve şifreyi girin.
Konfigürasyondan sonra OK’e tıklayarak ayarları kaydedin.
Adım 4 Voice Call Status’e tıklayın.
Adım 5
Bir veya iki dakika SIP sunucusuna bağlı beklemeniz gerekir.
Channel R Port1 ve Port2’nin başarıyla kaydolduğunu gösterir.
Status IDLE görüşme olmadığını gösterir.
Şimdi konfigürasyon tamamlandı.
