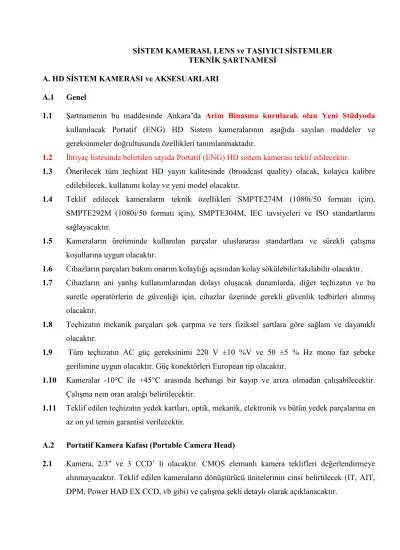

SİSTEM KAMERASI, LENS ve TAŞIYICI SİSTEMLER TEKNİK ŞARTNAMESİ

(1)

A. HD SİSTEM KAMERASI ve AKSESUARLARI A.1 Genel

1.1 Şartnamenin bu maddesinde Ankara’da Arim Binasına kurulacak olan Yeni Stüdyoda kullanılacak Portatif (ENG) HD Sistem kameralarının aşağıda sayılan maddeler ve gereksinmeler doğrultusunda özellikleri tanımlanmaktadır.

1.2 İhtiyaç listesinde belirtilen sayıda Portatif (ENG) HD sistem kamerası teklif edilecektir.

1.3 Önerilecek tüm teçhizat HD yayın kalitesinde (broadcast quality) olacak, kolayca kalibre edilebilecek, kullanımı kolay ve yeni model olacaktır.

1.4 Teklif edilecek kameraların teknik özellikleri SMPTE274M (1080i/50 formatı için), SMPTE292M (1080i/50 formatı için), SMPTE304M, IEC tavsiyeleri ve ISO standartlarını sağlayacaktır.

1.5 Kameraların üretiminde kullanılan parçalar uluslararası standartlara ve sürekli çalışma koşullarına uygun olacaktır.

1.6 Cihazların parçaları bakım onarım kolaylığı açısından kolay sökülebilir/takılabilir olacaktır.

1.7 Cihazların ani yanlış kullanımlarından dolayı oluşacak durumlarda, diğer teçhizatın ve bu suretle operatörlerin de güvenliği için, cihazlar üzerinde gerekli güvenlik tedbirleri alınmış olacaktır.

1.8 Teçhizatın mekanik parçaları şok çarpma ve ters fiziksel şartlara göre sağlam ve dayanıklı olacaktır.

1.9 Tüm teçhizatın AC güç gereksinimi 220 V ±10 %V ve 50 ±5 % Hz mono faz şebeke gerilimine uygun olacaktır. Güç konektörleri European tip olacaktır.

1.10 Kameralar -10°C ile +45°C arasında herhangi bir kayıp ve arıza olmadan çalışabilecektir.

Çalışma nem oran aralığı belirtilecektir.

1.11 Teklif edilen teçhizatın yedek kartları, optik, mekanik, elektronik vs bütün yedek parçalarına en az on yıl temin garantisi verilecektir.

A.2 Portatif Kamera Kafası (Portable Camera Head)

2.1 Kamera, 2/3" ve 3 CCD’ li olacaktır. CMOS elemanlı kamera teklifleri değerlendirmeye alınmayacaktır. Teklif edilen kameraların dönüştürücü ünitelerinin cinsi belirtilecek (IT, AIT, DPM, Power HAD EX CCD, vb gibi) ve çalışma şekli detaylı olarak açıklanacaktır.

(2)

2.2 Toplam element sayısı en az 1920x1080 (2.000.000, 2 Mega) olacak ve aktif eleman sayısı belirtilecektir.

2.3 Defected (bozuk) piksel maksimum sayısı her bir kanal (R,G,B) için en fazla 15 adet olacak ve seviyesi resim seviyesinin %5’inden daha fazla olmayacaktır. Geçici Kabul çalışmalarında verilen bu değerlere uygunluk idare tarafından kontrol edilecek ve uymayan ürünlerin kabulleri yapılmayacaktır.

2.4 CCD bloklarının, değiştirme işlemi yapılabilmesi için gerekli prosedür açıklanacaktır.

2.5 Portatif (ENG) tip kamera kafaları teklif edilecektir.

2.6 Prizmatik ışın ayıracı (prism beam splitter) görüntüdeki ışığı üç ana renk olarak ayıracaktır.

Prizmatik ışın ayıracının diyafram aralığı (The relative aperture) en fazla f/1.4 olacaktır.

2.7 Analog/Sayısal sinyal çevirimi en az 14 bit olacaktır.

2.8 Kameralar en az 22 bit dahili sayısal video işleme yeteneğine sahip olacaktır.(internal digital video processing of resolution). DSP lerin bütün fonksiyonları açıklanacaktır.

2.9 Kameralar SMPTE274M standardında tanımlanan 1920x1080/50/i formatında video üretebilecektir. Bu formatın yanı sıra üretilen ve SMPTE274M standartlarına uygun diğer video formatları varsa belirtilecektir.

2.10 Kamera kafası üzerinden farklı HD formatlarında çalışma özelliği olan kameralar için bu özellik detaylı olarak açıklanacak ve format dönüşümünün nasıl yapıldığı belirtilecektir.

Format değişikliği yapıldığında sistem içerisinde bulunan CCU, vizör gibi ünitelerin bu değişikliği otomatik olarak takip edip etmediği belirtilecektir. Kamera Sistemi içerisinde teklif edilen tüm ürünler kamera kafasının çalışabildiği tüm formatlarda çalışacaktır.

2.11 Sinyal/Gürültü oranı en az 54 dB (1080i/50 için) olacaktır.

2.12 Yatay Çözünürlük (Horizontal resolution) en az 1000 TV line (1080i/50 için) olacaktır.

2.13 Analog/Sayısal çeviricisi öncesi bütün analog fonksiyonlar detaylı biçimde açıklanacaktır.

2.14 Modülasyon Derinliği (Modulation depth) en az 45 % olacak ve hangi formatta bu değerin ölçüldüğü belirtilecektir.

2.15 Vizör üzerinde Standard Definition (SD) 4:3 çalışma ekran oranının takip edilmesini sağlayacak safe area gösterge özelliği olacak ve istendiğinde sürekli olarak vizör üzerinde görülebilecektir.

2.16 Dahili filtreler açıklanacaktır (built in filters). Kamera kafasında en az 1 adet 4 konumlu optik ND filtre bulunacaktır. Filtre kontrolü Uzaktan Kontrol Ünitesi (RCP) ve Ana kontrol Ünitesi (MSU) üzerinden yapılabilecektir. Renk sıcaklık filtreleri en az 2 konumlu olacaktır ve cinsi belirtilecektir (optik veya elektronik). Filtrelerin kontrolü Uzaktan Kontrol Ünitesi (RCP) ve Ana kontrol Ünitesi (MSU) üzerinden yapılabiliyor olacaktır.

(3)

2.17 Kameraların Hassasiyet değeri (Sensitivity) 2000 lux de en az F8 (1080i/50 için) olacaktır.

2.18 Smear seviyeleri en az -125 dB (1080i/50 için) veya daha iyi olacaktır.

2.19 Aşağıda sıralanan özellikleri ve değerleri açıklanacaktır:

Signal-to-noise ratio (fixed-pattern noise)

Dikey statik çözünürlük (Vertical static resolution) Aliasing

Registration Geometry White shading Black shading Flare

Gamma correction

2.20 Tüm renklerin keskinliğini ayarlayabilmek için detay fonksiyonu olacaktır. Ten detay fonksiyonu olacaktır. Başka detay fonksiyonları varsa açıklanacaktır.

2.21 Değişken Elektronik Deklanşör (Variable Electronic Shutter): Yüksek ve düşük tarama hızlı PC monitörleri senkron olarak görüntüleyebilmek için 1/50 saniyenin altı ve üstünde değişken elektronik deklanşör fonksiyonu olacaktır. Diğer deklanşör hızları açıklanacaktır.

2.22 Kararlılık (Stability): Kameralar -10ºC ile +45ºC arasında, ± 10 ºC ye kadarki ani sıcaklık değişimlerinde ve besleme voltajındaki ± 10% değişimlere rağmen kararlı biçimde çalışacaktır.

2.23 Kazanç Ayarı Seçimi (Gain Selection): Kazanç ayarı olacak ve kademeleri belirtilecektir.

2.24 Isınma Süresi (Warm-up Time): Kameranın otomatik ayarlarının hazır olmasına kadar geçen ısınma süresi belirtilecektir.

2.25 İşaret Etme (Cueing): Kameraların vizörlerinin üstünde ön tarafta, kırmızı işaret ışığı olacaktır (red tally light). Bu ışık gerektiğinde kameradan kapatılabilir olacaktır.

2.26 Kameranın ağırlığı belirtilecektir.

2.27 Kameranın boyutları mm cinsinden belirtilecektir.

2.28 Kamera kafası fiber adaptör kısmı ile ayrılabilir ve ya fiber adaptör kısmı ile bütünleşik olabilecektir.

2.29 Kamera Kafası ve Fiber Adaptör için Giriş Sinyalleri (Input Signals) Mic Inputs : 1 channel front : mic in analog, XLR type

2 channel rear: mic/line selectable, analog or analog/AESEBU selectable, XLR type Intercom : 2 channels (ENG/PROD), 4-wire, XLR type

Diğer giriş sinyalleri ve konektörleri belirtilecektir.

2.30 Kamera Kafası ve Fiber Adaptör için Çıkış Sinyalleri (Output Signals) HD output :1 channel HD-SDI out, 1080i/50, BNC type Intercom : 2 channel (ENG/PROD), 4-wire, XLR type

Teleprompter video : analog or SD-SDI or analog/SDI (SD) selectable, BNC type

(4)

Diğer video, kontrol, enerji çıkışları (lens, VF, remote vb gibi) konektör tipleri ile birlikte belirtilecektir.

2.31 Kameralar fiber optik sistemi ile çalışacaktır. SMPTE304M standardına uygun olacaktır.

Kamera kafaları monoblok değilse her bir kamera kafası için bir adet fiber adaptörü teklif edilecektir.

2.32 Kamera ile Kamera Kontrol Ünitesi (CCU) arasında fiber sistemi ile en az 1000 metreye kadar sinyaller kayıpsız taşınabilecektir.

2.33 Fiber iletim sisteminin çalışma prensibi detaylı olarak açıklanacaktır. İki kanal return video sinyali, komünikasyon kanalları (communication channels), prompter, iki kanal audio, tally ve gerekli tüm kontrol sinyalleri fiber sistemi ile taşınabilecektir. Diğer taşınabilir kanallar açıklanacaktır.

2.34 Varsa kamera kafasının güç çıkış değeri ve konektörü belirtilecektir.

2.35 Kamera ve teknik/prodüksiyon kumanda arası haberleşme 4 telli interkom sistemi ile yapılabilir olacaktır.

2.36 Fiber adaptörünün arkasındaki fiber kamera konektörü sabit olmayacaktır. Kolay kırılmayacak, esnek hareket edebilecek ve dış çekimlerdeki koşullara dayanıklı biçimde imal edilmiş olacaktır.

2.37 Fiber optik kablo ve konektörlerin marka ve modelleri teknik özellikleri ile birlikte belirtilecektir ve SMPTE304M ve SMPTE311M standartlarına uygun olacaktır. Konektör uçları tozdan korunmak için plastik kapaklı olacaktır. Kablo ve konektörlerin yapısı detaylı olarak açıklanacak, yapılarında bulunan optik bileşenler için wavelength, metal bileşenler için DC resistance vb gibi değerleri belirtilecektir.

2.38 Önerilecek kablo ve konektörler dirençli, dayanıklı ve sağlam olacaktır.

2.39 Önerilecek CCU’lar ile prodüksiyon stüdyosu platosunda bulunacak wall-box arasında kullanılmak üzere her bir kamera için birer hat yedekli olmak kaydı ile en az 60 metre uzunluğunda fiber kablo teklif edilecek ve wall-box tarafı şase tipi konektör ile wall-box’a takılacak şekilde 19” panellerle birlikte verilecektir. Ayrıca stüdyo içerisinde kullanılmak üzere her bir kamera için birer yedekli olmak kaydı ile iki ucu yapılı 30 metrelik fiber kablo sleeve ve konektörleri takılı olacak şekilde teklif edilecektir. Yedek ve farklı amaçlı kullanmak üzere kamera/wall-box arası için, iki ucu yapılı en az 50 metrelik fiber kablolar sleeve ve konektörleri takılı olacak şekilde teklif edilecektir.

(5)

A.3 Kamera Kontrol Ünitesi (Camera Control Unit, CCU)

3.1 Önerilen her ENG Kamera kafası için bir fiber konektörlü CCU teklif edilecektir.

3.2 Teklif edilecek CCU’lar 19” raka monte edilebilir olacak ve rak montaj kitleri teklif edilecektir. Yükseklikleri RU cinsinden belirtilecektir.

3.3 Giriş Sinyalleri:

Return Video : 2 channel, HD-SDI or HD-SDI/SD-SDI selectable, BNC type, Prompter Video :1 channel, analog or SD-SDI or analog/SDI selectable, BNC type, Reference Video :1 x HD-Tri-level sync or analog BB

Intercom : 2 channel (ENG/PROD), 4-wire,

Diğer giriş sinyalleri (Tally, kontrol, Ethernet vb gibi) ve konektörleri belirtilecektir.

3.4 Video sinyal işleme özellikleri detaylı biçimde açıklanacaktır.

3.5 Çıkış Sinyalleri (Output Signals):

HD-SDI : en az 2 channel, 1080i/50/720p/50 selectable, BNC type Character Monitor (PIX) : 1 channel, HD-SDI or SD-SDI, BNC type

(Pix out sadece analog ise her bir CCU için Analog/SD-SDI çevirici teklif edilecektir) Audio : 2 channel, 3 pin XLR, mic/line selectable,

Diğer çıkışlar konektör tipi ve sayıları ile belirtilecektir.

3.6 SD çalışma durumu için : 2x SD-SDI,BNC type output

2x SD-SDI return input

1x SD-SDI/analog Pix output

SD çıkışlar için CCU’larla birlikte HD/SD built-in veya external down-converterlar mevcut bulunacaktır. Down conversion işlemi:

HD to 16:9 SD HD to 4:3 SD (Crop)

şekillerinde seçilebiliyor olacaktır.

A.4 Uzaktan Kontrol Ünitesi (Remote Control Unit, RCU)

4.1 Remote kontrol ünitesi üzerinden yapılabilecek temel operasyonel kontrollerin nasıl ve hangi aralıkta yapılabileceği açıklanacaktır.

4.2 Iris ve master black kontrolü joy-stick ile yapılacaktır. RCU ürünleri arasında kontrol buton/switch sayısı en fazla olan model teklif edilecektir.

4.3 Joy-stick override fonksiyonunu destekleyecektir.

4.4 Remote kontrol üniteleri, filtreleri (ND, ECC filtreleri gibi) kontrol edebilecektir.

4.5 RCU ile CCU arasındaki kontrol kabloları (en az 30 m) ve konektörleri sağlanacaktır. Kontrol protokolü belirtilecektir.

4.6 Üniteler üzerinde ON-AIR tally ışığı (indikatör) olacaktır.

4.7 RCU’ların bağlantı diyagramı verilecektir.

(6)

4.8 Boyutları mm cinsinden belirtilecektir.

A.5 Ana Kontrol Ünitesi (Master Set-up Unit)

5.1 Teklifte ana kontrol ünitesinin otomatik ve manuel olarak yapabildiği tüm kontroller belirtilecektir.

5.2 Her bir kontrolün (otomatik veya manuel) ayar aralıkları belirtilecektir.

5.3 Data dosyaları ve yapıları belirtilecektir.

5.4 Ana kontrol ünitesi, remote kontrol ünitesi ile yapılabilecek tüm kontrolleri kapsayacaktır.

5.5 Bir kameradan diğerine tüm ayarlar (set-up information) ana kontrol ünitesi ile aktarılabilecektir. MSU için 1 adet hafıza kartı sağlanacaktır.

5.6 Ünite üzerinde ON-AIR tally ışığı (indikatör) bulunacaktır.

5.7 Kameraların self diagnostik test özelliği bulunacaktır. Bu değerler set-up, problem çözümü ve tamir yapılırken kullanılabilecektir.

5.8 Ana kontrol ünitesi tek parça olacaktır. Bağımsız birkaç parçadan oluşmuş olmayacaktır.

5.9 Ana kontrol ünitesi ile birlikte gerekli masa bağlantı aparatları sağlanacaktır.

5.10 Remote kontrol üniteleri ve monitörleme bağlantı şemaları verilecektir.

5.12 Gerekiyorsa ana kontrol panelini sistemde kullanabilmek üzere ek üniteler teklif edilecektir (CNU gibi). Teklif edilecek ek ünitelerin kullanım gerekçeleri ve sistemdeki fonksiyonu açıklanacaktır. Gerekli miktarda ve her biri en az 30 metre kontrol kabloları teklif edilecektir.

A.6 Vizör (Viewfinders)

6.1 En az 5” CRT veya 6” LCD vizör ve 2 adet 2” göz vizörü teklif edilecektir.Teklif edilecek vizör sayısı ihtiyaç listesinde belirtilmiştir.

6.2 Teklif edilecek vizörler kameralarla aynı marka olacaktır.

6.3 Vizörler, kameraya kolayca takılıp, kameradan kolayca sökülebilir olacaktır. Ölçü bakım için varsa uzatma kablosu sağlanacaktır.

6.4 Vizörlerde brightness ve contrast ayarı ve kırmızı tally ışığı olacaktır. Keskinlik (crispness) ayarı varsa belirtilecektir.

6.5 Vizörler ayarlanabilir safe title area gösterebileceklerdir. HD çekim yapılırken aynı resim içerisinde SD, 4:3 (Cropped 4:3) resim çerçevesinin de safe area göstergesi ile izlenmesi mümkün olacaktır.

6.6 Vizörler yüksek çözünürlük (belirtilecek), yüksek parlaklık ve yüksek kontrast değerlerine sahip olacaktır.

(7)

6.7 Yukarı aşağı ve dönme hareket kabiliyeti olacak ve vizörde görüntülenebilecek tüm özellikler belirtilecektir.

6.8 Işık yansımalarına karşı büyük vizörler için koruma aparatı (hood) sağlanacaktır.

6.9 Diğer bütün özellikleri belirtilecektir.

A.7 Diğer Aksesuarlar

7.1 Tüm prizler, kontrol kabloları, kontrol konektörleri ve kablolar yüksek kaliteli ve sağlam olacaktır.

7.2 CCU üniteleri için kontrol ve interkom bağlantı konektör tipleri ve RCP joy-stick konektör tipi belirtilecek ve sağlanacaktır.

7.3 Her bir kamera için kolay takılabilen tripod adaptörü sağlanacaktır.

7.4 Kameralar, RCU ve CCU’ lar için standart numara etiketleri (sticker) olacaktır.

7.5 Her bir kamera için interkom amaçlı kullanmak üzere mikrofonlu dual kulaklık ve mikrofonlu tekli kulaklık teklif edilecektir. Mikrofonlu kulaklıkların özellikleri belirtilecektir. Kulaklıklar kulağı tam kapatacak şekilde olacaktır.Teklif edilecek tekli ve dual mikrofonlu kulaklıkların adedi ihtiyaç listesinde belirtilmiştir.

B. SD SİSTEM KAMERASI ve AKSESUARLARI

B.1 Genel

1.1 Şartnamenin bu maddesinde Ankara’da Devamlılık Merkezine kurulacak olan Yeni Stüdyoda kullanılacak Portatif (ENG) SD Sistem kameralarının aşağıda sayılan maddeler ve gereksinmeler doğrultusunda özellikleri tanımlanmaktadır.

1.2 İhtiyaç listesinde belirtilen sayıda Portatif (ENG) SD sistem kamerası teklif edilecektir.

1.3 Önerilecek tüm teçhizat yayın kalitesinde (broadcast quality) olacak, kolayca kalibre edilebilecek, kullanımı kolay ve yeni model olacaktır.

1.4 Şartnamenin kapsadığı tüm teçhizat PAL(B,G) ve PAL plus sistemlerine uyumlu olacaktır.

1.5 Teklif edilecek kameraların teknik özellikleri ITU-R BT 601, IEC tavsiyelerini ve ISO standartlarını sağlayacaktır.

1.6 Cihazların üretiminde kullanılan parçalar uluslararası standartlara ve sürekli çalışma koşullarına uygun olacaktır.

1.7 Cihazların parçaları bakım onarım kolaylığı açısından kolay sökülebilir/takılabilir olacaktır.

(8)

1.8 Cihazların ani yanlış kullanımlarından dolayı oluşacak durumlarda, diğer teçhizatın ve bu suretle operatörlerin de güvenliği için, cihazlar üzerinde gerekli güvenlik tedbirleri alınmış olacaktır.

1.9 Teçhizatın mekanik parçaları şok çarpma ve ters fiziksel şartlara göre sağlam ve dayanıklı olacaktır.

1.10 Tüm teçhizatın AC güç gereksinimi 220 V ±10 %V ve 50 ±5 %Hz mono faz şebeke gerilimine uygun olacaktır. Güç konnektörleri European tip olacaktır.

1.11 Kameralar -10°C ile +45°C arasında herhangi bir kayıp ve arıza olmadan çalışabilecektir.

Çalışma nem oran aralığı belirtilecektir.

1.12 Teklif edilen teçhizatın yedek kartları, optik, mekanik, elektronik vs bütün yedek parçalarına en az on yıl temin garantisi verilecektir.

B.2 CCD Ünitesi

2.1 Kamera, 2/3" , 3 CCD’li olacaktır. Teklif edilen kameraların dönüştürücü üniteleri IT, AIT, DPM, veya Power HAD EX CCD olacaktır.

2.2 16:9 ve 4:3 formatları seçilebilir olacaktır ve formatlar arasında geçiş yapılabilecektir.

2.3 Toplam element sayısı en az 595,000 olacaktır.

2.4 Aktif element sayısı hem 16:9, hem de 4:3 formatları için belirtilecektir.

2.5 Defected (bozuk) piksel maksimum sayısı ve seviyesi her bir kanal (R,G,B) için ( V olarak) belirtilecektir. Geçici Kabul çalışmalarında verilen bu değerlere uygunluk İdare tarafından kontrol edilecek ve uymayan ürünlerin kabulleri yapılmayacaktır.

2.6 CCD bloklarının, değiştirme işlemi yapılabilmesi için gerekli prosedür açıklanacaktır.

B.3 Kamera Kafaları(Camera Head)

3.1 ENG tip (portable) kafalar teklif edilecektir.

3.2 Prizmatik ışın ayıracı (prism beam splitter) görüntüdeki ışığı üç ana renk olarak ayıracaktır.

3.3 Prizmatik ışın ayıracının diyafram aralığı (The relative aperture) en fazla f/1.4 olacaktır.

3.4 Kameralar en az 22 bit dahili dijital video işleme yeteneğine sahip olacaktır (internal digital video processing of resolution). DSP’lerin bütün fonksiyonları açıklanacaktır. DSP için kullanılan LSI’lerin sayıları belirtilecektir.

3.5 Analog/Dijital sinyal çevirimi en az 14 bit olacaktır.

3.6 Sinyal/Gürültü oranı en az 63 dB olacaktır.

3.7 Yatay Çözünürlük (Horizontal resolution) en az 700 line olacaktır.

3.8 Analog/Dijital çeviricisi öncesi bütün analog fonksiyonlar detaylı biçimde açıklanacaktır.

3.9 Modülasyon Derinliği (Modulation depth) en az 60 % olacaktır.

(9)

3.10 16:9 dan 4:3 formatına veya tam tersi format değişiklikleri kolayca yapılabilir olacak, tekrar ayar yapmaya (analog devrelerin ayarlanması, optik eksen ayarları v.b. gibi) gerek olmayacaktır. Vizör (viewfinder) otomatik olarak format değişikliğini takip edecektir.

3.11 Optik filtre ve renk düzeltme filtreleri (built in neutral density filters and color correction filters) açıklanacaktır. Optik filtre konumları Uzaktan kumanda panelinden veya Ana ayar ünitesinden kontrol edilebilecektir.

3.12 EBU Tech. 3281-E (“Methods for the measurement of the characteristics of CCD cameras”) dokümanına göre ölçülmüş aşağıdaki teknik özellikler belirtilecektir;

Hassasiyet(Sensitivity) 2000 lux de en az f11 olacaktır.

Signal-to-noise ratio(fixed-pattern noise)

Dikey statik çözünürlük(Vertical static resolution) Aliasing

Registration Geometry White shading Black shading Flare

Gamma correction

Smear level en az –135 dB veya daha iyi olacaktır.

Horizontal resolution

3.13 Tüm renklerin keskinliğini ayarlayabilmek için detay fonksiyonu olacaktır. Ten detay fonksiyonu olacaktır. Başka detay fonksiyonları varsa açıklanacaktır.

3.14 Değişken Elektronik Deklanşör(Variable Electronic Shutter)

Yüksek ve düşük tarama hızlı PC monitörleri senkron olarak görüntüleyebilmek için 1/50 saniyenin altı ve üstünde değişken elektronik deklanşör fonksiyonu olacaktır. Diğer deklanşör hızları açıklanacaktır.

3.15 Kararlılık (Stability):Kameralar -10ºC ile +45ºC arasında, ± 10 ºC ye kadarki ani sıcaklık değişimlerinde ve besleme voltajındaki ± 10% değişimlere rağmen kararlı biçimde çalışacaktır.

3.16 Kazanç Ayarı Seçimi (Gain Selection):Kazanç ayarı olacak ve kademeleri belirtilecektir.

3.17 Isınma Süresi (Warm-up Time):Kameranın otomatik ayarlarının hazır olmasına kadar geçen ısınma süresi belirtilecektir.

3.18 İşaret Etme (Cueing):Kameraların vizörlerinin üstünde ön tarafta, kırmızı işaret ışığı olacaktır.(red tally light) Bu ışık gerektiğinde kameradan kapatılabilir olacaktır.

3.19 Kameranın ağırlığı belirtilecektir.

3.20 Kameranın boyutları mm cinsinden belirtilecektir.

3.21 Giriş Sinyalleri (Input Signals) External Sync Input : 1Vp-p, 75ΩΩΩΩ

(10)

Mic Inputs : -60 dB, 600ΩΩΩΩ, 2 channels, XLR type.

48 V Phantom Power

Intercom : 2 channels(ENG/PROD), 4-wire, XLR type Başka girişler varsa, açıklanacaktır.

3.22 Çıkış Sinyalleri (Output Signals)

Composite video output : 1Vp-p, 75ΩΩΩΩ

Intercom : 2 channels(ENG/PROD), 4-wire, XLR type

Return video Output : 1Vp-p, 75ΩΩΩΩ Teleprompter video : 1Vp-p, 75ΩΩΩΩ

Varsa diğer (coded video outputs, RGB video outputs, picture monitoring and waveform monitoring outputs v.b. gibi) çıkışları da belirtilecektir.

B.4 Triax Sinyal Taşıma Sistemi (Triax Transmission System) 4.1 Kameralar triax sistemi ile çalışacaktır.

4.2 Her bir ENG kamera kafası için tirax adaptörü sağlanacaktır.

4.3 Kamera ile Kamera Kontrol Ünitesi (CCU) arasında triax sistemi ile 500 metre ye kadar sinyaller kayıpsız taşınabilecektir.

4.4 Triax sinyal taşıma sistemi, komponent Y/U/V, R/G/B veya dijital iletimi kullanabilecektir (İletim Y/C olmayacaktır). İletim özellikleri ayrıntılı olarak açıklanacaktır.

4.5 İki kanal return video sinyali (PAL, SDI veya PAL/SDI olarak seçilebilen), komünikasyon kanalları (communication channels) ve prompter video sinyali triax sistemi ile taşınabilecektir.

Veri (data) kanalı ve diğer taşınabilir kanallar açıklanacaktır.

4.6 Return kanalı üzerinden ters yönlü video iletim özelliği varsa opsiyon olarak birim fiyatı ile teklif edilecektir. Bu özellik standart ise belirtilecektir.

4.7 İki mikrofon kanalı taşınabilecektir.

4.8 Kamera kafasının güç çıkışı belirtilecektir.

4.9 Kamera kablo dengeleyicisi özelliği varsa (camera cable equalizer) açıklanacaktır.

4.10 Kamera ve teknik/prodüksiyon kumanda arası haberleşme 4 telli interkom sistemi ile yapılabilir olacaktır.

4.11 Triax adaptörünün arkasındaki triax konnektör sabit olmayacaktır. Kolay kırılmayacak, esnek hareket edebilecek ve dış çekimlerdeki koşullara dayanıklı biçimde imal edilmiş olacaktır.

4.12 Triax konnektörler sleeve ile birlikte önerilecektir.

4.13 Önerilecek kablo ve konnektörler dirençli, dayanıklı ve sağlam olacaktır.

(11)

B.5 Kamera Kontrol Ünitesi (Camera Control Unit CCU)

5.1 Önerilen her ENG Kamera kafası için bir CCU teklif edilecektir.

5.2 SDI çıkış modülü teklif edilecektir.

5.3 CCU larda return video (PAL, SDI veya PAL/SDI seçilebilir), haberleşme kanalı (2 ch.), prompter videosu olacaktır. Data kanalları ve diğer olabilecek kanallar açıklanacaktır.

5.4 CCU lar raka monte edilebilir olacaktır. Raka monte için gerekli kitler sağlanacaktır.

5.5 Boyutları mm ve RU cinsinden belirtilecektir.

5.6 Video sinyal işleme özellikleri detaylı biçimde açıklanacaktır. Tüm analog ve dijital girişler teknik özellikleri ile birlikte açıklanacaktır.

5.7 Tally, intercom gibi girişler için özel konektörler kullanılıyorsa her bir CCU için bu konektörler sağlanacaktır.

5.8 Çıkış Sinyalleri (Output Signals):

- Kompozit Sinyal : 1Vp-p, 75Ω en az 2 kanal

- R, G, B : 0.7 Vp-p 75Ω

- Komponent Sinyal : Y, CB, CR, 75Ω

- Komponent Seri Dijital : 270 Mbps,2 kanal. BNC konnektör - Menü kontrolü için analog video çıkışı (Pix out)

- Diğer tüm çıkışlar belirtilecektir.

B.6 Remote Kontrol Ünitesi (Remote Control Unit, RCU)

6.1 Remote kontrol ünitesi üzerinden yapılabilecek temel operasyonel kontrollerin nasıl ve hangi aralıkta yapılabileceği açıklanacaktır.

6.2 Iris ve master black kontrolü joy-stick ile yapılacaktır.

6.3 Remote kontrol üniteleri, filtreleri (ND, ECC filtreleri gibi) kontrol edebilecektir.

6.4 RCU ile CCU ve MSU arasındaki kontrol kabloları ve konnektörleri sağlanacaktır.

6.5 Üniteler üzerinde ON-AIR tally ışığı (indikatör) olacaktır.

B.7 Ana Kontrol Ünitesi (Master Set-up Unit)

7.1 Teklifte ana kontrol ünitesinin otomatik ve manuel olarak yapabildiği tüm kontroller belirtilecektir.

7.2 Her bir kontrolün (otomatik veya manuel) ayar aralıkları belirtilecektir.

7.3 Data dosyaları ve yapıları belirtilecektir.

(12)

7.4 Ana kontrol ünitesi, remote kontrol ünitesi ile yapılabilecek tüm kontrolleri kapsayacaktır.

7.5 Bir kameradan diğerine tüm ayarlar (set-up information) ana kontrol ünitesi ile aktarılabilecektir. MSU için 1 adet hafıza kartı sağlanacaktır.

7.6 Ünite üzerinde ON-AIR tally ışığı (indikatör) bulunacaktır.

7.7 Kameraların self diagnostik test özelliği bulunacaktır. Bu değerler set-up, problem çözümü ve tamir yapılırken kullanılabilecektir. Tüm diagnostik test değerleri ekranda görünebilecektir.

7.8 Ana kontrol ünitesi tek parça olacaktır. Bağımsız birkaç parçadan oluşmuş olmayacaktır.

7.9 Ana kontrol ünitesi ile birlikte gerekli masa bağlantı aparatları sağlanacaktır.

7.10 Ana kontrol ünitesi ile RCU ve CCU’lar arası gerekli kablo ve konnektörler sağlanacaktır.

7.12 Gerekiyorsa ana kontrol panelini sistemde kullanabilmek üzere ek üniteler teklif edilecektir (CNU gibi). Teklif edilecek ek ünitelerin kullanım gerekçeleri ve sistemdeki fonksiyonu açıklanacaktır.

B.8 Vizörler (Viewfinders)

8.1 5" ve 1.5" siyah beyaz vizörler teklif edilecektir. Teklif edilecek vizör sayısı ihtiyaç listesinde belirtilmiştir.

8.2 Vizörler, kameraya kolayca takılıp, kamerdan kolayca sökülebilir olacaktır. Ölçü bakım için varsa uzatma kablosu sağlanacaktır.

8.3 Vizörlerde brightness, contrast ve keskinlik (crispness) ayarı ve kırmızı tally ışığı olacaktır.

8.4 Vizörler safe title area gösterebileceklerdir.

8.5 Vizörler yüksek çözünürlük (belirtilecek), yüksek parlaklık ve yüksek kontrast değerlerine sahip CRT olacaktır.

8.6 Yukarı aşağı ve dönme hareket kabiliyeti olacak ve vizörde görüntülenebilecek tüm özellikler belirtilecektir.

8.7 5” vizörler için ışık koruma aparatı (hood) sağlanacaktır.

8.8 Diğer bütün özellikleri belirtilecektir.

B.9 Diğer Aksesuarlar ve Yedekler

9.1 Tüm prizler, kontrol kabloları, kontrol konnektörleri ve kablolar yüksek kaliteli ve sağlam olacaktır.

9.2 Her bir kamera için kolay takılabilen tripod adaptörü sağlanacaktır.

9.3 Kameralar, RCU ve CCU lar için standart numara etiketleri (sticker) olacaktır.

(13)

9.4 Satın alınacak tekli ve dual mikrofonlu kulaklık sayısı ihtiyaç listesinde belirtilmiştir.

Mikrofonlu kulaklıkların özellikleri belirtilecektir. Kulaklıklar kulağı tam kapatacak şekilde olacaktır.

9.5 İhtiyaç listesinde belirtilen miktarda 8 mm flexible triax kablo ve sleeveleri ile birlikte fisher kablo tipi erkek, dişi ve şase tipi erkek ve dişi triax konektör teklif edilecektir. Triax konektörler 8 mm triax kabloya uygun olacaktır.

C. LENS ve AKSESUARLARI

Teklif edilecek tüm lensler aynı marka olacaktır. Teklif edilen teçhizatın yedek kartları, optik, mekanik, elektronik vs bütün yedek parçalarına en az on yıl temin garantisi verilecektir.

C.1 HD Standart Lens

1.1 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.

1.2 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.

1.3 Teklif edilecek ENG standart lenslerin sayısı ihtiyaçlistesinde belirtilmiştir.

1.4 Fokal uzaklık (focal length) mesafesi 7.6-130 mm ve 2x uzatma ile15.2-260 mm aralığını kapsayacaktır.

1.5 Zoom oranı en az 17x olacaktır.

1.6 Minimum obje uzaklığı (MOD) 0.6 m veya daha az olacaktır.

1.7 Her lens aşağıda sıralanan özelliklere sahip olacaktır:

İyi çözünürlük (Good resolution) İyi geometri (Good geometry)

Yüksek iletim verimliliği (High transmission efficiency)

Göz ardı edilebilir iç yansımalar (Negligible internal reflections)

Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 1.8 Lenslerde 2x extender bulunacaktır.

1.9 Macro özelliği olacaktır.

1.10 Zoom, focus ve iris ayarları remote ve lokal kontrol edilebilir olacaktır.

1.11 Lens sürücü üniteleri sayısal (digital drive) olacaktır. Sayısal drive lensler için 3 adet full servo kit önerilecektir. Servo focus kontrolü için arada mekanik bir ara birim olmayacaktır. Servo kontrol, konektör direk takılarak yapılacaktır.

1.12 Her bir lens için UV veya koruma filtresi teklif edilecektir.

1.13 Gerekli tüm aksesuar (parasoley) ve kablolar sağlanacaktır.

(14)

C.2 HD Geniş Açı Lens

2.1 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.

2.2 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.

2.3 Teklif edilecek geniş açı lenslerin adedi ihtiyaç listesinde belirtilmiştir.

2.4 Fokal uzaklık (focal length) mesafesi 4.7-52 mm ve 2x uzatma ile 9.4-104 mm aralığını kapsayacaktır.

2.7 Lens aşağıda sıralanan özelliklere sahip olacaktır:

Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 2.8 Lenslerde 2x extender bulunacaktır.

2.10 Zoom, focus ve iris ayarları remote ve lokal kontrol edilebilir olacaktır.

2.11 Lens sürücü üniteleri sayısal (digital drive) olacaktır. Sayısal drive lensler için 1 adet full servo kit önerilecektir. Servo focus kontrolü için arada mekanik bir ara birim olmayacaktır. Servo kontrol, konektör direk takılarak yapılacaktır.

2.12 Lens için UV veya koruma filtresi teklif edilecektir.

2.13 Gerekli tüm aksesuar(parasoley) ve kablolar sağlanacaktır.

C.3 SD Standart Lens

3.1 Teklif edilecek lensler üretici firmaların SD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.

3.2 Teklif edilecek ENG standart lenslerin sayısı ihtiyaç listesinde belirtilmiştir

3.3 Kamera lensleri 2/3" CCD, 4:3/16:9 formatlarında seçilebilir broadcast kalite kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.

3.4 16:9 dan 4:3 formatına veya tam tersi format değişiklikleri anında yapılabilir olacak, tekrar ayar yapmaya (optik eksen ayarları v.b. gibi) gerek olmayacaktır.

(15)

Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 3.9 Aşağıda belirtilen parametreler detaylı olarak açıklanacaktır:

MTF graph T number Transmittance Peripheral light ratio

Registration error due to a change in the temperature Angular field of view for both 4:3 and 16:9 mode.

Optical axis precision

Chromatic lateral & longitudinal aberrations and distortion test values introduced by lens

Maximum relative aperture at minimum focal length.

3.10 Lenslerde 2x extender bulunacaktır.

3.12 Zoom, focus ve iris ayarları remote ve lokal kontrol edilebilir olacaktır. İris, zoom ve focus için lensler full servo kontrollü olacaktır.

3.13 Lens sürücü üniteleri dijital (digital drive) olacaktır. Önerilecek full servo zoom ve focus kit sayısı ihtiyaç listesinde belirtilmiştir. Servo focus kontrolü için arada mekanik bir ara birim olmayacaktır. Servo kontrol, konnektör direk takılarak yapılacaktır.

3.14 Her bir lens için UV veya Koruma filtresi sağlanacaktır.

3.15 Gerekli tüm aksesuar ve kablolar sağlanacaktır.

C.4 SD Zoom Lens

4.2 Teklif edilecek ENG zoom lenslerin sayısı ihtiyaç listesinde belirtilmiştir.

4.3 Kamera lensleri 2/3" CCD, 4:3/16:9 formatlarında seçilebilir broadcast kalite kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.

(16)

4.13 Lens sürücü üniteleri dijital (digital drive) olacaktır. Önerilecek full servo zoom ve focus kit sayısı ihtiyaç listesinde belirtilmiştir. Servo focus kontrolü için arada mekanik bir ara birim olmayacaktır. Servo kontrol, konnektör direk takılarak yapılacaktır.

C.5 SD Geniş Açı Lens

5.2 Teklif edilecek ENG geniş açı lenslerin sayısı ihtiyaç listesinde belirtilmiştir.

5.3 Geniş açı lensler 2/3" CCD, 4:3/16:9 formatlarında seçilebilir broadcast kalite kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.

(17)

5.5 Fokal uzaklık (focal length) mesafesi 4.5-50 mm ve 2x uzatma ile 9-100 mm aralığını kapsayacaktır.

5.13 Lens sürücü üniteleri dijital (digital drive) olacaktır.

5.16 Ağırlığı belirtilecektir.

D.TAŞIYICI SİSTEMLER ve AKSESUARLARI

Teklif edilen teçhizatın bütün yedek parçalarına en az on yıl temin garantisi verilecektir.

D.1 Pedestal ve Pan/Tilt Kafa

1.1 Stüdyo tipi pedestal sayısı ihtiyaç listesinde belirtilmiştir.

(18)

1.2 Pedestaller iki aşamalı olacak ve aşamalar arası kilit sistemini açmaya gerek olmadan geçiş yapılabilecektir. Aşamalar arası geçiş kamerada titreme yapmayacak şekilde yumuşak olacaktır.

1.3 Minimum yükseklik 66 cm, maksimum yükseklik 143 cm olacaktır.

1.4 Yayın esnasında kullanılabilir yükseklik aralığı (On-shot stroke) en az 77 cm olacaktır.

1.5 Kilit sistemi açıklanacaktır.

1.6 Taşıma kapasitesi en az 75 kg olacaktır.

1.7 Tekerlek sistemi olacak ve teker boyutları belirtilecektir. Tekerler Studio tipi olacaktır.

1.8 Pedestalin Steering (Direksiyon) özelliği bulunacaktır.

1.9 Pedestalin toplam ağırlığı belirtilecektir.

1.10 2 adet portatif pompa sağlanacaktır.

1.11 Teklif edilecek pedestal ve pan/tilt kafalar aynı marka olacaktır.

1.12 Pan-Tilt kafalar pan ve tilt hareketlerini yumuşak bir şekilde yapabilecektir.

1.13 Teklif edilecek pedestal ile birlikte kullanım için gerekli tüm aparatlar sağlanacaktır.

1.14 Kafanın ağırlığı en fazla 17 kg olacaktır.

1.15 Kafanın minimum taşıma kapasitesi (payload) en fazla 15kg olacaktır. Maksimum taşıma kapasitesi(payload) en az 75 kg olacaktır. Kafanın çalışma aralığı (Payload) en az 15kg-75kg olacaktır. Center of Gravity/Payload grafiği verilecektir. Grafikte 15 kg’dan başlayan ağırlık çalışma performansı gösterilmeyen ürünler kabul edilmeyecektir.

1.16 Tilt hareket aralığı maksimum ağırlıkta en az + 60°/ - 60° olacaktır . 1.17 Pan hareket aralığı 360 ° olacaktır.

1.18 Kilit sistemi belirtilecektir.

1.19 Her bir kafa için iki adet standart boy pan kolu sağlanacaktır.

1.20 Gerekli tüm aparatlar (tabla vs) sağlanacak ve diğer aksesuarlar teklif edilecektir.

D.2 Kreyn sistemi ve Aksesuarları

2.1 Teklif edilecek kreyn sistemi sayısı ihtiyaç listesinde belirtilmiştir.

2.2 Sistem dengeli tripod (üç-ayak) sistemi üzerine oturtulmuş olacak, pan ve tilt hareketleri aynı zamanda bir operatör tarafından kolaylıkla yapılabilecektir.

2.3 Tripod (üç-ayak) ve sistemin üretildiği materyal teklifte belirtilecektir.

2.4 Sistemin yerden yüksekliği maksimum 7.6 metre, arm reach’i minimum 5.25 metre, maksimum 5.6 metre olacaktır. (arm reach uzunluğu kreynin tripod bağlantı noktasından pan/tilt kafaya olan uzaklığı belirtir)

(19)

2.5 Sistem için teklif edilecek olan dolly 3 tekerlekli olacak, sistemin çalışması için gerekli tüm aksesuarları teklif edilecektir. Tekerlekler sistemin hareketinde titremeye yol açmayacak yapıda olacak ve malzemesi belirtilecektir.

2.6 Sistem modüler olacak, gerektiğinde uzatılıp kısaltılabilecektir.

2.7 Teklif edilecek kreyn sisteminde sistem kısaltıldığında gerekli olduğu takdirde daha düşük yüksekliklerde çalışabilmesi için gerekli tüm kısaltma kabloları (yan gergiler) gerekiyorsa diğer aksesuarlar teklife dahil edilecektir.

2.8 Her uzunluk için ayarlanabilir denge mekanizması teklifte açıklanacaktır. Bu mekanizma ile kameraman sistemi kolaylıkla kullanabilecektir.

2.9 Kreyn sistemi 220 Volt/50 Hz AC şebeke geriliminde çalışacaktır. Şebeke gerilim çalışma toleransları teklifte belirtilecektir.

2.10 Sistem eksiksiz olarak çalışacak şekilde tüm elemanları ile birlikte komple bir sistem olarak teklif edilecektir.

2.11 Her bir sistem aşağıdaki elemanlardan oluşacaktır:

Jib kolu,

Elektronik uzaktan kumanda kafası, Besleme ünitesi ve gerekli parçalar.

2.12 Sistemin maksimum pan ve tilt açıları teklifte belirtilecektir.

2.13 Sistem ENG tip 2/3” SD ve HD tüm lenslerle çalışabilecektir. Kurumda mevcut (Fujinon/Canon) ENG lenslere uyumlu gerekli tüm sürücü ve aparatlar her bir marka lens için birer set olmak üzere sağlanacaktır.

2.14 Sistem kolaylıkla sökülüp kurulabilecektir. Bu işlemler teklifte detaylı olarak açıklanacaktır.

Sistemin kurulum kılavuzunun Türkçe ve/veya varsa İngilizce fotokopileri teklifle birlikte verilecektir.

2.15 Sistemle birlikte uzaktan elektronik kumandalı pan ve tilt kafası, zoom ve focus sistemi teklif edilecek ve bu sistem en az 10 kg ağırlığındaki kamera ve iki adet en az 8”-10” boyutta renkli LCD video monitörü (izleme ve program) taşıyabilecek kapasitede olacaktır. Belirtilen ağırlık değerinde dengeli çalışabilmek için gerekli ağırlıklar teklife dahil edilecektir.

2.16 Kamera ve renkli video monitörlerin sisteme montajı detaylı olarak belirtilecektir.

2.17 Her bir sistem için 2 adet 8”-10” boyutta standart tipte broadcast kalitede renkli LCD video monitör teklif edilecektir.

2.18 Video monitörler HD/SDI (1080i/50 ve 720p/50 formatlarında) ve SD/SDI girişli olacaktır.

2.19 Teklif edilen renkli LCD video monitörlerin teknik özellikleri teklifte detaylı olarak belirtilecektir.

(20)

2.20 Video monitörlerin tally lambası olacaktır.

2.21 Firma teklifinde en az 10 yıl kreyn yedeklerini temin etmeyi garanti edecektir.

2.22 Sistem paketi elektronik uzaktan kumandalı pan-tilt kafası içerecektir.

2.23 Elektronik uzaktan kumandalı pan-tilt kafası kameraların yayın kalitesinde yumuşak pan, tilt, zoom, focus fonksiyonlarını sağlayacaktır.

2.24 Pan-tilt kafasının taşıma kapasitesi en az 12 kg olacaktır.

2.25 Maksimum pan ve tilt açıları teklifte belirtilecektir.

2.26 Uzaktan kumanda paneli ile pan, tilt, zoom, focus sistemi gerekli güç kaynakları teklif edilecektir.

2.27 Sistem 220 volt/50 Hz AC /trafo ile çalışabilecektir.

2.28 Uzaktan kumanda paneli kameramanın kolaylıkla kullanabileceği şekilde ergonomik olacak, panel üzerinde kontrollerin nasıl yapıldığı açıklanacaktır.

2.29 Kontrol paneli üzerinde veya yanında tally ışık göstergesi olacaktır.

2.30 Sistemi tanıtan orijinal katalog ve/veya varsa CD veya DVD’ler teklifle birlikte verilecektir.

2.31 Sistem tripod kullanım dışında ray üzerinde de kullanılabilecektir. En az 5 metre düz ray, iki adet sonlandırıcı ve gerekiyorsa ray için özel dolly tekerlekleri sağlanacaktır.

2.32 Sistemin gerekli tüm standart aksesuarları sağlanacaktır.

(21)

İHTİYAÇ LİSTESİ

CİHAZ Adet

A HD SİSTEM KAMERASI ve AKSESUARLARI

Portatif Kamera Kafası (Portable Camera Head) 4

Tripod Adaptörü 4

Fiber (Adaptörü) Sistemi 4

Kamera Kontrol Ünitesi (Camera Control Unit, CCU) 4

Rak Montaj Kiti (toplam 4 adet CCU için) Gerekli miktarda

Kontrol Kablosu (CCU-RCU-MSU arası, her biri en az 30 metre) Gerekli miktarda Uzaktan Kontrol Ünitesi (Remote Control Unit, RCU) (Joy-Stick’li) 4

Ana Kontrol Ünitesi (Master Set-UP Unit) (Konsol bağlantı aparatı ile) 1 Vizör (View Finders)

En az 5” CRT veya en az 6” LCD Vizör (Hood ile birlikte) 3

2” Göz Vizörü 1

Aksesuarlar

Hazır Fiber Kamera Kablosu

CCU / Plato Wallbox Ara Kablosu (İki Ucu Yapılı) 8 (60m) Plato Wall-Box / Kamera Ara Kablosu (İki Ucu Yapılı) 8 (30m) Plato Wall-Box / Kamera Ara Kablosu (İki Ucu Yapılı) 2 (50m)

Mikrofonlu Kulaklık (Dual ) 4

Mikrofonlu Tekli Kulaklık 1

Kamera Sistemi Ölçü-Bakım Kitabı 1 set

B SD SİSTEM KAMERASI ve AKSESUARLARI

Portatif Kamera Kafası (Portable Camera Head) 5

Tripod Adaptörü 5

Triax (Adaptörü) Sistemi 5

Kamera Kontrol Ünitesi (Camera Control Unit, CCU) 5

Rak Montaj Kiti (toplam 5 adet CCU için) Gerekli miktarda

Kontrol Kablosu ((CCU-RCU-MSU arası, her biri en az 30 metre)) Gerekli miktarda Uzaktan Kontrol Ünitesi (Remote Control Unit, RCU) (Joy-Stick’li) 5

Ana Kontrol Ünitesi (Master Set-UP Unit) (Konsol bağlantı aparatı ile) 1 Vizör (View Finders)

En az 5” Vizör (Hood ile birlikte) 5

En az 1.5” Göz Vizörü 1

Aksesuarlar

8 mm Triax kablo 2000 metre

Triax fisher kablo tipi erkek konnektör ve sleeve 15

Triax fisher kablo tipi dişi konnektör ve sleeve 25

Triax fisher şase tipi erkek konnektör 15

Triax fisher şase tipi dişi konnektör 5

Mikrofonlu Kulaklık (Dual ) 5

Mikrofonlu Tekli Kulaklık 1

Kamera Sistemi Ölçü-Bakım Kitabı 1 set

(22)

C LENS VE AKSESUARLARI

HD Standart Lens 3

Full Servo Kiti 3

UV/Koruma Filtresi 3

HD Geniş Açı Lens 1

Full servo kiti 1

SD Standart Lens 4

Full Servo Kiti 4

SD Zoom Lens 2

Full servo kiti 2

SD Geniş Açı Lens 1

Full servo kiti 1

D TAŞIYICI SISTEMLER VE AKSESUARLARI Pedestal ve Pan/Tilt Kafa

Stüdyo Tipi Pedestal 7

Pan/Tilt Kafa ( 2 adet Pan kolu ile birlikte) 7

Portatif Pompa 2

Kreyn Sistemi ve Aksesuarları

(Tripod, dolly, kreyn, motorize pan/tilt kafa, monitörler, kontrol paneli ile birlikte)

2 set
