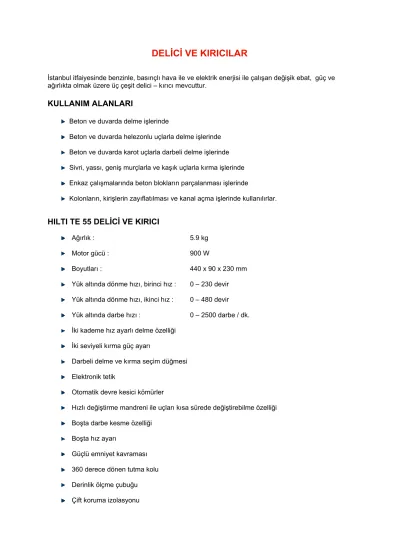

DELİCİ VE KIRICILAR
İstanbul itfaiyesinde benzinle, basınçlı hava ile ve elektrik enerjisi ile çalışan değişik ebat, güç ve ağırlıkta olmak üzere üç çeşit delici – kırıcı mevcuttur.
KULLANIM ALANLARI
Beton ve duvarda delme işlerinde
Beton ve duvarda helezonlu uçlarla delme işlerinde Beton ve duvarda karot uçlarla darbeli delme işlerinde Sivri, yassı, geniş murçlarla ve kaşık uçlarla kırma işlerinde Enkaz çalışmalarında beton blokların parçalanması işlerinde
Kolonların, kirişlerin zayıflatılması ve kanal açma işlerinde kullanılırlar.
HILTI TE 55 DELİCİ VE KIRICI
Ağırlık : 5.9 kg
Motor gücü : 900 W
Boyutları : 440 x 90 x 230 mm
Yük altında dönme hızı, birinci hız : 0 – 230 devir Yük altında dönme hızı, ikinci hız : 0 – 480 devir Yük altında darbe hızı : 0 – 2500 darbe / dk.
İki kademe hız ayarlı delme özelliği İki seviyeli kırma güç ayarı
Darbeli delme ve kırma seçim düğmesi Elektronik tetik
Otomatik devre kesici kömürler
Hızlı değiştirme mandreni ile uçları kısa sürede değiştirebilme özelliği Boşta darbe kesme özelliği
Boşta hız ayarı
Güçlü emniyet kavraması 360 derece dönen tutma kolu Derinlik ölçme çubuğu Çift koruma izolasyonu
HILTI TE 55 Delici ve Kırıcı
WACKER ELEKTRİKLİ KIRICI
Bu kırıcının kullanımı son derece kolay ve pratik olup kullanıcı için alternatif kırıcı uçları mevcuttur.
Betonların kırılmasında son derece etkilidir. Kırıcının prizini jeneratör veya şehir şebekesine( 220 VOLT ) bağlayarak kırıcıyı kullanıma hazır hale getirebiliriz. Elektronik tetiğine basarak kullanırız.
WACKER Elektrikli kırıcı
ÖZELLİKLER AVANTAJLAR
En düşük el-kol vibrasyonu, en iyi ağırlık / güç oranı
Hava yastıklı vuruş sistemi ile güç kaybı olmaksızın doğrudan uca güç aktarımı Vibrasyon emen koruyucu gövde
Kömürlerdeki devre kesicilerin, kömürler bittiğinde akımı kesmesiyle daha uzun motor ömrü Elektronik kontrollü çalışma
Üçüncü tutma kolu sayesinde daha rahat konumlandırma ve taşıma Özel uç yuvası sayesinde kolay ve hızlı uç değiştirme
Güçlü, çift izolasyonlu, H sınıfı sargılı motor
Ara pistonlar olmadan doğrudan uca güç aktarımı ile en yüksek kırma performansı Güçlü, çift izolasyonlu, üniversal elektrik motoru
Yağlama nipeli sayesinde, basit ve tek noktadan merkezi yağlama
TEKNİK VERİLER
Uzunluk x Genişlik x Yükseklik
(Uçsuz) cm 75 x 53 x 21
Çalışma Ağırlığı (Uçsuz) kg 22,4
Uç Yuvası Şekli Ø 27 x 80
Tek Vuruş Gücü J 50
Darbe sayısı (elektronik ayarlı) 1/dak: 1320
Kablo uzunluğu m 10
Motor İzolasyonlu, tam korumalı, universal AC motor
Gerilim V 220–140, 1-faz, 50 Hz
Güç W 2200
Nominal Akım A 10,8
Güç Aktarımı Kırma Motordan krank ile hava yastıklı vuruş sistemine ve doğrudan uca
WACKER BENZİNLİ KIRICI
Kırıcının üstünde bulunan çalıştırma ipini yukarıya doğru çekerken motoru aşağıya doğru iterek cihazı çalıştırabiliriz. Çalıştırdıktan sonra elektronik tetiğine basarak kullanırız.
WACKER Benzinli kırıcı
ÖZELLİKLER AVANTAJLAR
Jeneratör ve kompresör gereksinimi olmadan, bağımsız çalışma
Hava yastıklı vuruş sistemi ile güç kaybı olmaksızın doğrudan uca güç aktarımı Vibrasyon emen koruyucu gövde
Üçüncü tutma kolu sayesinde daha rahat konumlandırma ve taşıma Özel uç yuvası sayesinde kolay ve hızlı uç değiştirme
Kırım işlerine dayanıklı özel dizayn edilmiş, 2-zamanlı motor
İlk çalıştırmada ve rölantide vuruş sistemini ayıran santrifüj kavrama
Ara pistonlar olmadan doğrudan uca güç aktarımı ile en yüksek kırma performansı Yağlama nipeli sayesinde, basit ve tek noktadan merkezi yağlama
TEKNİK VERİLER
Uzunluk x Genişlik x Yükseklik (Uçsuz) cm 79 x 45 x 33
Çalışma Ağırlığı (Uçsuz) kg 23
Uç Yuvası Şekli Ø 27 x 80
Tek Vuruş Gücü J 55
Darbe sayısı (elektronik ayarlı) 1/dak 1300
Motor Hava soğutmalı, 2 zamanlı, tek silindirli, Wacker WM 80, benzin motoru
Silindir Hacmi cm³ 80
Güç HP 4
Max. çalışma hızı 1/dak 4400
Benzin yağ oranı 50:1
Yakıt sarfiyatı l/saat 1,2
Yakıt deposu lt 1,8
Güç aktarımı Kırma Motordan santrifüj kavrama, krank mekanizması ve hava yastıklı vuruş sistemi ile doğrudan uca
HAVA TABANCASI
Yangınla mücadele ve kurtarma operasyonlarında delme, kesme veya kırma amacıyla tasarlanmış, taşınabilir havalı darbe aletidir.
Taş duvarların kırılması, yarık açılması, tünel açma çalışmaları gibi işlerde kullanılır.
Aletin çalışması için gereken hava kompresörü veya temiz hava solunum cihazı tüpünden elde edilebilir.
Hava tabancası 40 ,kesilecek veya müdahale edilecek malzemeye bağlı olarak 40-250 psi (2.8 ile 17.2 bar) çalışma basıncı uygular. 6.9 bar basınçta dakikada 500 darbe vuruş yapabilir.
Hava tabanca silindiri, kasası, valf gövdesi ve valf kapağı alüminyum alaşımdan yapılmıştır.
Piston çubuğu ve yaylar çelik alaşımdır.
Tüm bağlantı elemanları paslanmaz çelikten yapılmıştır.
Alet kavrama tertibatının parçaları sert çelik alaşımdır.
Tüm contalar yağa dayanıklı neopren ve teflondan imal edilmiştir.
Havalı Kırıcı, Hava tabancası
GÜVENLİK TEDBİRLERİ
Çalışma yaparken kişisel koruyucu malzemeler (Baret, Gözlük, Eldiven, Tulum Çizme v.b ) giyilmelidir.
Bağlantı hortumları kesici ve delici ortamlardan uzak tutulmalıdır.
Hava tabancası kesinlikle bir canlıya doğru tutulmamalıdır.
Kullanılan uç yerine tam olarak oturmadan çalışma yapılmamalıdır.
Çalışma sona erdiğinde harici hava kaynağı mutlaka kapatılmalıdır.
Hava tabancasının her hangi bir bölümü boyanmamalıdır .Gevşemiş deforme olmuş parçaların olup olmadığı kontrol edilmelidir.
Nedensiz durmalara ve güç kaybına karşı cihaz kontrol edilmelidir.
Çıkan havada yağ dumanının olup olmadığı kontrol edilmelidir.
Kabza ve mekik valf donanımı ve silindir bağlantılarında hava kaçağının olup olmadığı kontrol edilmelidir.
Kullanımdan sonra toz, kir ve diğer yabancı maddeler temizlenmeli, tüm bağlantı parçaları kontrol edilmeli, cihaz kavrama tertibatı yağlanmalıdır.
KOMPRESÖRLÜ KIRICI
KESİCİ UÇLAR
Çivi Uç 386 mm Geniş Keski 386 mm
Keski Uç 386 mm
KIRICI-DELİCİLERİN KULLANIMINDA DİKKAT EDİLECEK HUSUSLAR
Kırılacak malzemeye uygun kırıcı ve kırıcı ucu seçilmeli ve uç yuvası daima temiz tutulmalıdır Elektrikli kırıcıları kullanırken uygun gerilime maruz bırakılmalıdır
Kırıcıları kullanırken ortaya çıkacak titreşimlerin ikinci çökmelere sebep olmaması için gerekli tedbirler alınmalıdır
Kırıcı çok iyi kavranmalı ve boşlukta bırakılmamalı, çalışma sırasında parmaklarınız üzerinde durmadan iki ayaküstünde dengede durulmalıdır
Kırıcının kesici ucu yatay olarak tutulmalı (45–50 derece) Beton bloklar küçük parçalar halinde kırılmalıdır
Dikey olarak çalışarak kesici ucun beton içerisine çakılmasına sebep olunmamalı ve zorlamalardan kaçınılmalıdır
Afetzedeye yakın bir yerde çalışma yapılıyorsa, zarar verecek hareketlerden kaçınılmalı hafif koruma tedbirleri alınmalıdır
Beton kırıldıkça ortaya çıkan demirler uygun kesiciler kullanılarak kesilmelidir
Tabla beton üzerinde çalışma yapılırken tablanın alt kısmında bulunması muhtemel afetzedeye zarar vermemek için dikkat edilmelidir
Çalışma esnasında operatör sağlam zemin veya iskele üzerinde durmalıdır
Yüksek bir yerde çalışma yapılıyorsa operatörün düşmesine engel olacak tedbirler alınmalıdır Kırma esnasında kablo veya boru olup olmadığına dikkat edilmelidir
Kırma esnasında ortaya çıkan döküntüler derhal alınmalıdır Çalışma esnasında makinenin yanında başkaları bulunmamalıdır Yanıcı ve patlayıcı maddelerin yakınında çalışma yapılmamalıdır
Kırıcı uç değişiminde makine durdurulmalı ve enerji kaynağı devre dışı bırakılmalıdır Çalışma durdurulduğunda makine mutlaka kapatılmalıdır
Çalışma alanında kırıcıların bağlantı elemanları korunmalıdır.(elektrik kablosu, hava hortumu) Delici ile demirli beton içerisinde çalışma yaparken makinenin dönme riskine karşı
zorlamalardan özellikle kaçınılmalıdır. Aksi takdirde kullanıcının el bileği ve omuz bölgesinde sakatlanmalar oluşabilir
Tüm kırıcı çeşitleri eğitim almış makinelerin teknik özelliklerin çok iyi bilen personeller tarafından kullanılmalıdır
