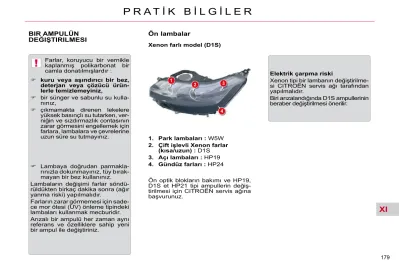

BIR AMPULÜN
DEĞIŞTIRILMESI Ön lambalar
Xenon farlı model (D1S)
1. Park lambaları : W5W 2. Çift işlevli Xenon farlar
(kısa/uzun) : D1S 3. Açı lambaları : HP19 4. Gündüz farları : HP24
Ön optik blokların bakımı ve HP19, D1S et HP21 tipi ampullerin değiş-
Elektrik çarpma riski
Xenon tipi bir lambanın değiştirilme- si CITROËN servis ağı tarafından yapılmalıdır.
Biri arızalandığında D1S ampullerinin beraber değiştirilmesi önerilir . Farlar, koruyucu bir vernikle
kaplanmış polikarbonat bir camla donatılmışlardır : kuru veya aşındırıcı bir bez,
deterjan veya çözücü ürün- lerle temizlemeyiniz,
bir sünger ve sabunlu su kulla- nınız,
çıkmamakta direnen lekelere yüksek basınçlı su tutarken, ver- niğin ve sızdırmazlık contasının zarar görmesini engellemek için farlara, lambalara ve çevrelerine uzun süre su tutmayınız.
Lambaya doğrudan parmakla- rınızla dokunmayınız, tüy bırak- mayan bir bez kullanınız.
Lambaların değişimi farlar söndü- rüldükten birkaç dakika sonra (ağır
Uzun farların değiştirilmesi
Koruyucu A kapağını çıkartınız.
Tutma yayını çıkartınız.
Ampulü çıkarınız ve montaj yö- nüne dikkat ederek değiştiriniz.
Koruma yayını yerleştiriniz.
Koruyucu A kapağını yerine takınız.
Holojen farlı model
1. Uzun farlar : H1 2. Park lambaları : W5W 3. Kısa farlar : H7
4. Yönlendirilebilir farlar : H7 5. Gündüz farları : HP24
Ön optik blokların bakımı ve HP24 tipi ampullerin değiştirilmesi için CITROËN servis ağına başvurunuz.
Park lambalarının değiştirilmesi
Koruyucu A kapağını çıkartınız.
Çıkarmak için ampul taşıyıcıyı çekiniz.
Ampulü değiştiriniz ve ampul ta- şıyıcıyı yerleştiriniz.
Koruyucu A kapağını yerine takınız.
Park lambalarının değiştirilmesi
Koruyucu A kapağını çıkartınız.
Çıkarmak için ampul taşıyıcıyı çekiniz.
Ampulü değiştiriniz ve ampul ta- şıyıcıyı yerleştiriniz.
Koruyucu A kapağını yerine takınız.
Kısa farların değiştirilmesi
Koruyucu B kapağını çıkartınız.
Başparmakla kilidi sıkarak soketin bağlantısını çıkarınız.
2 metalik ucu ayırarak ampulü serbest bırakınız.
Ampulü çıkartınız.
Hafi f bir güç uygulayarak ampulü değiştiriniz.
Tamamen gömülene kadar soketi yeniden bağlayınız.
Yönlendirilebilir farların değiştirilmesi
Koruyucu C kapağını çıkartınız.
Başparmakla kilidi sıkıştırarak soketin bağlantısını çıkarınız.
2 metalik ucu ayırarak ampulü serbest bırakınız.
Ampulü çıkartınız.
Hafi f bir güç uygulayarak ampulü değiştiriniz.
Tamamen gömülene kadar so- keti yeniden bağlayınız.
Sis farlarının değiştirilmesi
Bir Torx alet yardımıyla A kapağı- nın sabitleme vidasını sökünüz, ka- pağı yatırınız ve sonra çıkartınız.
Bir Torx alet yardımıyla B farının sabitleme vidasını sökünüz ve tampondan çıkartmak için optik bloğu çekiniz.
D soketinin bağlantısını sökünüz.
1/4 tur yaparak ampulü çıkarınız.
Ampulü değiştiriniz.
D soketini bağlayınız.
Optik bloğu tampona yerleştiriniz.
Optik bloğu vidalayınız.
Kılavuzları yardımıyla kapağı ko- numlandırınız ve vidalayınız.
Ampuller : H8 Sinyal lambalarının değiştirilmesi
Bir Torx alet yardımıyla A kapa- ğının sabitleme vidasını sökü- nüz, kapağı yatırınız ve sonra çıkartınız.
Bir Torx bir alet yardımıyla B farı- nın sabitleme vidasını sökünüz ve tampondan çıkartmak için optik bloğu çekiniz.
1 ve 2 nolu başlıklara basarak C lambasının klipsini açınız.
Soket bağlantısını sökünüz (düz bir tornavida yardımıyla gri dil üzerine basarak çekiniz).
Ampulü değiştiriniz.
Soketi bağlayınız (gri dili iyice batırınız).
Yan sinyal bir bütündür.
Ampul arızalıysa, yan sinyali komple değiştiriniz.
CITROËN servis ağına başvurunuz.
Yan sinyal lambalarının
değiştirilmesi Arka lambalar (Sedan)
Bozuk ampulü belirleyiniz.
1. Stop ve park lambaları : P 21 W/5 W
2. Park lambaları : R 5 W 3. Geri vites lambası : H 21 W 4. Sis lambaları : H 21 W 5. Sinyaller : P 21 W
Bagajı açınız.
Düz bir tornavida yardımıyla, lamba bölgesindeki kaplamayı tutan 3 agrafı çıkartınız.
F döşemesini kısmen sökünüz.
G soketini sökünüz.
Bagaj üzerindeki lambaların değiştirilmesi
Yeniden montaj sırasında, elek- trik kablolarını sıkıştırmamaya dikkat ediniz.
