ORTA KARADENİZ BÖLGE KAN MERKEZİ MUTFAK, KAFETERYA, YEMEKHANE MALZEMELERİ VE SOĞUTMALI TEZGAH TEKNİK ŞARTNAMESİ

(1)

IZILAY

TÜRK KIZILAYI

ORTA KARADENİZ BÖLGE KAN MERKEZİ 2013 YILI

BUZ AKÜLÜ KAN NAKİL KUTUSU TEKNİK ŞARTNAMESİ

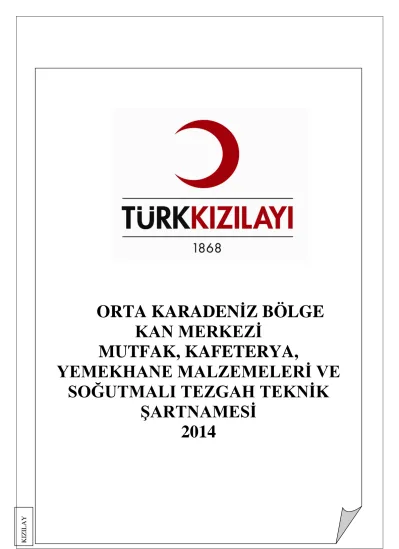

ORTA KARADEN İZ BÖLGE KAN MERKEZİ

MUTFAK, KAFETERYA,

YEMEKHANE MALZEMELERİ VE SOĞUTMALI TEZGAH TEKNİK

ŞARTNAMESİ

2014

(2)

ILAY

İÇİNDEKİLER

1. TEDARİK EDİLECEK MALZEMELERİN TEKNİK ÖZELLİKLERİ.……….3

2. GARANTİ KAPSAMI………..16

3. İSTENİLEN EVRAKLAR.………..18

4. MUAYENE..………18

5. ÖDEME….………..18

(3)

IZILAY

TEDARİK EDİLECEK MALZEMELERİN TEKNİK ÖZELLİKLERİ Bu teknik şartname ile aşağıda adı ve miktarı yazılı cihaz tedariki yapılacaktır.

SIRA NO MALZEME ADI MALZEME

ADEDİ

1 DOLAPLI ÇALIŞMA TEZGAHI 1 ADET

2 İSTİF RAFI 1 ADET

3 TABAK YÜRÜTME BANTI

(DOLAPLI ÇALIŞMA TEZGAHI İÇİN) 1 ADET

4 SERVİS BANKOSU 1 ADET

(SERVİS BANKOSU İÇİN) 1 ADET

6 ÖKSÜRÜK PERDESİ

(SERVİS BANKOSU İÇİN) 1 ADET

7 ELEKTRİKLİ DÖRTLÜ (4) BENMARİ 1 ADET

(BENMARİ İÇİN) 1 ADET

10 SERVİS BUZDOLABI 1 ADET

(SERVİS BUZDOLABI İÇİN) 1 ADET

15 DOLAPLI BULAŞIK SIYIRMA TEZGAHI 1 ADET

16 ÇÖP ARABASI 1 ADET

17 EVYELİ DOLAPLI ÇALIŞMA TEZGAHI 1 ADET

18 BULAŞIK MAKİNASI 1 ADET

20 DOLAPLI ÇALIŞMA TEZGAHI(ARA

RAFLI) 1 ADET

21 SET ÜSTÜ OCAK 4’LÜ 1 ADET

22 DAVLUMBAZ 1 ADET

(4)

ILAY

23 DUVAR DOLABI 1 ADET

24 İSTİF RAFI 1 ADET

25 DUVAR RAFI 1 ADET

26 TEPSİ TAŞIMA ARABASI 2 ADET

27 SERVİS ARABASI(2 KATLI) 2 ADET

28

DOLAPLI BLOK ÇEKMECELİ ÇALIŞMA TEZGAHI(ÇEKMECELER VE ÇARPMA

KAPAK MOBİLYALI) 1 ADET

29 İKİLİ ÇAY OCAĞI 2 ADET

30 ÇAY OCAĞI DAVLUMBAZI 2 ADET

31

EVYELİ DOLAPLI ÇALIŞMA TEZGAHI(ÇARPMA KAPAK

MOBİLYALI) 1 ADET

32

DOLAPLI BLOK ÇEKMECELİ ÇALIŞMA TEZGAHI(ÇARPMA KAPAKLI- ARA

RAFLI MOBİLYALI) 1 ADET

34 DUVAR DOLABI 1 ADET

35 SERVİS ARABASI(3 KATLI) 2 ADET

36 ELEKTRİKLİ ÇAY MAKİNASI 1 ADET

37 SOĞUTMALI TEZGAH 1 ADET

1. DOLAPLI ÇALIŞMA TEZGAHI 217*50*90

1.1.1. Dolaplı çalışma tezgahının tamamı AISI304 kalite 18/8 Cr-Ni çelik sacdan olmalıdır.

1.1.2. Üst tabla 1.50 mm. kalınlığında, alt tabla ve ara raf 1.20 mm. bant sacı 1.00 mm. kapı ve yan sacları 0.80 mm. kalınlığında olmalıdır.

1.1.3. Üst tabla düz ve çift dönüşlü, arka tarafı 60 mm. Sırtlı olmalıdır.

1.1.4. Tezgah boylarına göre, gerekli yerlerden paslanmaz çelik sac profillerle takviyeli olmalıdır.

1.1.5. Ayaklar 40x40x1.2 mm. paslanmaz ve ucunda ayarlanabilir rotil ayaklar olmalıdır.

1.1.6. Çift kayar kapılar endüstriyel naylon (N66) makaralı, çift dönüşlü ve tek cidarlı, gerekli yerlerden içten takviyeli olmalıdır.

(5)

IZILAY

1.1.7. Kayar kapılar alt tablaya alttan monteli, tabla üst yüzeyi temizliği engellemeyecek formda olmalıdır.

1.1.8. Kapı kulpları AISI304 kalite paslanmaz çelik sacdan olmalıdır.

1.1.9. Dış yüzeyi mobilyalı olmalıdır ve mobilyanın rengi kurumun belirlediği renkte olmalıdır.

1.2 İSTİF RAFI 217*27*95

1.2.1. İstif rafının tamamı AISI304 kalite 18/8 Cr-Ni çelik sacdan olmalıdır.

1.2.2. Rafları 1,20 mm. kalınlığında olmalıdır.

1.2.3. Ayakları 40x40x2 mm. Kutu profilden olmalıdır.

1.2.4. Q40mm. paslanmaz yüksekliği ayarlanabilir ayakları olmalıdır.

1.3. TABAK YÜRÜTME BANTI (DOLAPLI ÇALIŞMA TEZGAHI İÇİN) 252*32 1.3.1. Tabak yürütme bantının tamamı Ø30x1mm. 18/8 Cr-Ni çelik borudan olmalıdır.

1.3.2. Tezgah gövdesi 4mm. paslanmaz çelik sac konsol ile monteli olmalıdır.

1.3.3. Konsollar 3 adet olmalıdır.

1.3.4. Boru uçları plastik tapalarla kapalı olmalıdır.

1.4. SERVİS BANKOSU 125*70*90

1.4.1. Servis bankosunun tamamı AISI304 kalite 18/8 Cr-Ni çelik sacdan olmalıdır.

1.4.2. Üst tabla 1,50mm. kalınlığında, alt tabla 1,20 mm. , yan kaplama saçları 0,80 mm.

kalınlığında olmalıdır.

1.4.3. Tezgah boylarına göre gerekli yerlerden paslanmaz çelik saç profillerle takviyeli olmalıdır.

1.4.4. Ø40 mm paslanmaz yüksekliği ayarlanabilir ayaklar.

1.5. TABAK YÜRÜTME BANTI (SERVİS BANKOSU İÇİN) 125*32

1.5.1. Tabak yürütme bantının tamamı Ø30x1mm. 18/8 Cr-Ni çelik borudan olmalıdır.

(6)

ILAY

1.6. ÖKSÜRÜK PERDESİ (SERVİS BANKOSU İÇİN) 125*30*45

1.6.1. 1.20 mm 18/8 Cr-Ni 304 kalite paslanmaz çelik saçdan olmalıdır.

1.6.2. 40x40x2mm 18/8 Cr-Ni 304 kalite kutun profil ayak.

1.6.3. Cam en az 6mm kalınlığında olmalıdır.

1.7. ELEKTRİKLİ DÖRTLÜ (4) BENMARİ 200*70*90

1.7.1. Benmarinin tamamı AISI304 kalite 18/8 Cr-Ni çelik sacdan olmalıdır.

1.7.2. Üst tabla 1.50 mm , alt tabla ve baza 1.20 mm , arka ve yan kaplama 0.80 mm. , bant sacı ise 1.00mm kalınlığında olmalıdır.

1.7.3. Ayaklar 40x40x1.2 mm paslanmaz çelik kapalı kutu profilden ve yüksekliği ayarlanabilir rotil ayaklı olmalıdır.

1.7.4. Sıcak su havuzu argon kaynağı ile kaynatılıp kaynak izleri temizlenmiş olmalıdır.

1.7.5. Yemek kapları en az 3000W’lık ısıtıcı ile ısıtılmalı ve en az 0-110 C termostat kontrollü olmalıdır.

1.7.6. Sıcak dolabı en az 1250W’lık ısıtıcı ile ısıtılmalı ve en az 0-90 C termostat kontrollü olmalıdır.

1.7.7. Sıcaklık dolabı çevresi ısı kayıplarını önlemek için çift cidarlı ve cam yünü ile izoleli olmalıdır.

1.7.8. Suyun tahliyesi küresel vana takılı olmalıdır.

1.7.9. Havuz içine yerleştirilen ısıtıcı ile suyu ve oluşan buharla da üzerindeki yemek kaplarını ısıtma sistemli olmalıdır.

1.7.10. Turbo fan ile dolap içerisinde ısının homojen dağılımı sağlanmalıdır.

1.7.11. Dış yüzeyi mobilyalı olmalıdır ve mobilyanın rengi kurumun belirlediği renkde olmalıdır.

1.8. TABAK YÜRÜTME BANTI (BENMARİ İÇİN) 200*32

1.8.1 Tabak yürütme bantının tamamı Ø30x1mm. 18/8 Cr-Ni çelik borudan olmalıdır.

(7)

IZILAY

1.9. ÖKSÜRÜK PERDESİ (BENMARİ İÇİN) 200*30*45

1.9.3. Cam en az 6mm kalınlığında olmalıdır.

1.10. SERVİS BUZDOLABI 200*70*90

1.10.1. Servis buzdolabı +2/+4 C soğutma yapabilmelidir.

1.10.2. 240V şehir şebekesiyle çalışabilmelidir.

1.10.3. Soğutucunun hacmi en az 650 litre kapasiteli olmalıdır.

1.10.4. İç ve dış kaplama paslanmaz çelik sacdan mamul edilmelidir.

1.10.5. Gövde çelik konstrüksiyon,25x25 profil üzeri üç kat antipas boyalı olmalıdır.

1.10.6. Dolap içi raflar beyaz plastik kaplı ve yüksekliği ayarlanabilir olmalıdır.

1.10.7. 40mm kalınlığında,10-12 dansity strafor ile izoleli olmalıdır.

1.10.8. Üst tabla 1.5mm kalınlığında paslanmaz çelikten ve gövde üzerine tespit edilecek olmalıdır.

1.10.9. Motor dolap bünyesinde olmalıdır.

1.10.10. Defrost ile suyun evaporatör içinde buharlaştırılarak çevreye taşmasını önlenecek şekilde olmalıdır.

1.10.11. Kapı kolları ve menteşeler ayarlanabilir kromajlı döküm malzemeden,kapı sızdırmazlık contaları özel olarak imal edilmiş plastikten ve izotermik yapıda olmalıdır.

1.10.12. Soğutucu akışkan olarak R134a,R22 veya R404a gazı kullanılmalıdır.Tüm gruplarda gaz dolumu için servis valfi veya servis rekoru bulunmalıdır.Gaz dolgusu yapılacak boru uzun olmalıdır.Tüm soğutucu ünite grupları likit hattında drayerler (nem alıcılar) mutlaka

kullanılmalıdır.

1.10.13. Kompresör-kondenser grubu:Dolap altındaki hücresine,dolap üstüne veya yakın bir yerdeki başka bir cihaz altındaki hava alabilecek hücresine yerleştirilmelidir.Kompresör ve elektrik motoru aynı gövde içinde olan tam kapalı (hermetik) kompresörler yani ekovatlar kullanılmalıdır.Ekovatlar 220V,50Hz şebeke geriliminde çalışabilmelidir.Ekovat güçleri

foksiyone göre seçilecektir.Ekovatların röle,termik koruyucu ve kapasitörleri üzerinde veya ayrı bir kutuya monteli olmalıdır.

(8)

ILAY

1.11. TABAK YÜRÜTME BANTI (SERVİS BUZDOLABI İÇİN) 240*32

1.11.1. Tabak yürütme bantının tamamı Ø30x1mm. 18/8 Cr-Ni çelik borudan olmalıdır.

1.11.2 Tezgah gövdesi 4mm. paslanmaz çelik sac konsol ile monteli olmalıdır.

1.11.3 Konsollar 3 adet olmalıdır.

1.11.4 Boru uçları plastik tapalarla kapalı olmalıdır.

1.12. ÖKSÜRÜK PERDESİ (SERVİS BUZDOLABI İÇİN) 200*30*45

1.12.3. Cam en az 6mm kalınlığında olmalıdır 1.13. DOLAPLI ÇALIŞMA TEZGAHI 220*60*85

1.13.2. Üst tabla 1.50 mm. kalınlığında , alt tabla ve ara raf 1.20 mm. , bant sacı 1.00 mm. , kapı ve yan sacları 0.80 mm. kalınlığında olmalıdır.

1.13.3. Üst tabla düz ve çift dönüşlü , arka tarafı 60 mm. sırtlı olmalıdır.

1.13.4. Tezgah boylarına göre , gerekli yerlerden paslanmaz çelik sac profillerle takviyeli olmalıdır.

1.13.5. Ø60mm paslanmaz yüksekliği ayarlanabilir ayaklar.

1.13.6. Çift kayar kapılar endüstriyel naylon (N66) makaralı , çift dönüşlü ve tek cidarlı , gerekli yerlerden içten takviyeli olmalıdır.

1.13.7. Kayar kapılar alt tablaya alttan monteli , tabla üst yüzeyi temizliği engellemeyecek formda olmalıdır.

1.14. DOLAPLI ÇALIŞMA TEZGAHI 277*60*85

(9)

IZILAY

1.14.3. Üst tabla düz ve çift dönüşlü, arka tarafı 60 mm. sırtlı olmalıdır.

1.14.5. Ø60mm. paslanmaz yüksekliği ayarlanabilir ayaklar.

1.14.6. Çift kayar kapılar endüstriyel naylon (N66) makaralı, çift dönüşlü ve tek cidarlı , gerekli yerlerden içten takviyeli olmalıdır.

1.15. BULAŞIK SIYIRMA TEZGAHI 90*60*85

1.15.1. Bulaşık sıyırma tezgahının tamamı AISI304 kalite 18/8 Cr-Ni çelik sacdan olmalıdır.

1.15.2. Üst tabla 1.50mm kalınlığında olmalıdır.

1.15.3. Üst tablada duvara gelen bölümler için 60mm yüksekliğinde sırt olmalıdır.

1.15.4. Tezgah üstü su akıntılarına engel olacak şekilde indirimli olmalıdır.

1.15.5. Ayaklar 40x40x2mm paslanmaz çelik, kapalı kutu profilden ayarlanabilir olmalıdır.

1.15.6. Sıyırma hunisi 1.20mm paslanmaz çelikden olmalıdır.

1.15.7. Üst tabla ve ayakların birbiriyle rijitliği sağlamak üzere 40x40x2mm paslanmaz sac profil ile 3 tarafı atkılı olmalıdır.

1.16. ÇÖP KAZANI 30*40

1.16.1. Çöp kazanı kapaklı, Ø400mm. AISI304 kalite , 1mm cr.ni paslanmaz çelikden ve 4 tekerli olmalıdır.

1.17. EVYELİ DOLAPLI ÇALIŞMA TEZGAHI 172*60*85

1.17.2. Üst tabla 1.50mm,alt tabla ve ara raf 1.20mm,kapı ve yan kaplama sacları 0.80mm kalınlığında olmalıdır.

1.17.3. Üst tabla düz ve çift dönüşlü, arka tarafı 60mm sırtlı olmalıdır.

(10)

ILAY

1.17.5. Ø60mm. paslanmaz yüksekliği ayarlanabilir ayaklar olmalıdır.

1.17.6. Çift kayar kapılar endüstriyel naylon(N66) makaralı, çift dönüşlü ve tek cidarlı,gerekli yerlerden içten takviyeli olmalıdır.

1.17.7. Kayar kapılar alt tablaya alttan monteli,tabla üst yüzeyi temizliği engellemeyecek formda olmalıdır.

1.17.9. Evye ilaveli olmalıdır.

1.18. BULAŞIK MAKİNASI 500 tb/sa 1.18.1. Bulaşık makinesi set altı olmalıdır.

1.18.2 500t/saat, 90-120sn 2 programlı olmalıdır.

1.18.3. 50cmx50cm 1 adet kaset dahil olmalıdır.

1.18.4. Kapı açıklığı: 34.5cm olmalıdır.

1.18.5. Hidrolik parlatıcı dispenseri olmalıdır.

1.18.6. Drenaj pompası olmalıdır.

1.18.7. Deterjan dispenseri olmalıdır.

1.18.8. Tank kapasitesi en az 30 lt. olmalıdır.

1.19.2. Üst tabla 1.50mm,alt tabla ve ara raf 1.20mm,kapı ve yan kaplama sacları 0.80mm kalınlığında olmalıdır.

1.19.3. Üst tabla düz ve çift dönüşlü,arka tarafı 60mm sırtlı olmalıdır.

1.19.4. Tezgah boylarına göre,gerekli yerlerden paslanmaz çelik sac profillerle takviyeli olmalıdır.

1.19.5. Ø60mm paslanmaz yüksekliği ayarlanabilir ayaklar olmalıdır.

1.19.6. Çift kayar kapılar endüstriyel naylon(N66) makaralı, çift dönüşlü ve tek cidarlı,gerekli yerlerden içten takviyeli olmalıdır.

1.19.9. Evye ilaveli olmalıdır.

(11)

IZILAY

1.20. DOLAPLI ÇALIŞMA TEZGAHI 200*60*85

1.20.3. Üst tabla düz ve çift dönüşlü, arka tarafı 60 mm. Sırtlı olmalıdır.

1.20.5. Ayaklar Ø60mm. paslanmaz yüksekliği ayarlanabilir olmalıdır.

1.20.6. Çift kayar kapılar endüstriyel naylon (N66) makaralı, çift dönüşlü ve tek cidarlı, gerekli yerlerden içten takviyeli olmalıdır.

1.21. SET ÜSTÜ DÖRTLÜ OCAK

1.21.1. Dış kaplama 18/8 Cr-Ni paslanmaz çelik taşlı sac olmalıdır.

1.21.2. Ocak dökümleri ağır hizmet tipi ve emaye kaplı olmalıdır.

1.21.3. Tüm gaz kumanda ve kontrol donanımları uluslar arası standartlara uygun olmalıdır.

1.21.4. LPG yada doğalgaz ile çalışabilir ve herhangi bir tadilat gerektirmeden dönüşümü yapılabilir olmalıdır.

1.21.5. Gaz muslukları; pilot alev, minimum- maksimum alev özelliklerine sahip ve alevin sönmesi halinde otomatik olarak gazı kesecek özellikte(emniyet ventilli) olmalıdır.

1.21.6. Gaz brülörleri tüm gazlarda aynı kapasite ile çalışabilir, her brülör için pilot tutucu ve termokulp bulunmalıdır ve brülörlerin altında emaye kaplı yağ toplama tepsileri olmalıdır.

1.22. DAVLUMBAZ 90*75*50

1.22.1. Tamamı 1.0 mm. Kalınlığında AISI304 kalite 18/8 Cr-Nr paslanmaz çelik saçtan olmalıdır.

1.22.2. Sac kenarları birbirine bindirmeli olarak punta kaynağı ile hava kaçışını önleyecek, baca basıncını düşürmeyecek şekilde birleştirilmiş olmalıdır.

1.22.3. İki bacalı olarak imal edilmiş ve 25x25x1.2mm. paslanmaz çelik kapalı kutu profille birleştirilmiş olmalıdır.

(12)

ILAY

1.22.4. Davlumbazın tavana montajı çelik dübellerle ve üzeri plastik kaplı çelik askı halatlarıyla yapılmış olmalıdır.

1.22.5. Davlumbaz halat bağlantısı özel yüksek dayanımlı geçme kancalarıyla yapılmış olmalıdır.

1.22.6. Yağ kanalı(60mm) ve biriken yağların tahliyesi için küresel vanalı olmalıdır.

1.22.7. Davlumbaz filtreleri, uygun eğimde ve üzerinde biriken yağların davlumbaz çevresindeki yağ kanallarında birikmesini sağlayacak şekilde monteli, kolaylıkla çıkartılıp temizlenebilir, tamamen Cr-Ni saçtan mamul olup birbirine geçme trapez kesitli alev ve kıvılcımın geçişini önleyecek yapıda, yaylı ayar cıvataları vasıtasıyla hava emiş debisi ayarını mümkün kılacak konstrüksiyona sahip olmalıdır.

1.23. DUVAR DOLABI 95*40*60

1.23.1. Kapalı ara raflı olmalıdır.

1.23.2. Tamamı AISI304 kalite 18/8 Cr-Ni paslanmaz çelik saçtan olmalıdır.

1.23.3. Gövde, yan saclar ve arka dayama 0,8mm. kapı dış saçları ve ara raf sacı 1.0mm. askı sistemi 1.5mm. kalınlığında olmalıdır.

1.23.4. Sürgü kapılı, kapılar önden askı sistem polyamid makaralı olmalıdır.

1.23.5. Kapılar alt tabla üzerinde çalışmakta olup, temizlik ve görünüm acısından herhangi bir set bırakılmadığından hijyenik olmalıdır.

1.23.6. Duvara özel montaj sistemi ile bağlanmalı, gerektiğinde yerinden çıkartılıp takılabilir olmalıdır.

1.24. İSTİF RAFI 140*44*160

1.24.1. İstif rafları 1,20mm. kalınlığında olmalıdır.

1.24.2. Ayakları 40*40*2 mm. kutu profil, ayarlanabilir rotil ayaklı olmalıdır.

1.24.3. 18/8 Cr-Ni paslanmaz çelik saçtan olmalıdır.

1.25. DUVAR RAFI 175*30*40

1.25.1. 18/8 Cr-Ni paslanmaz çelik saçtan, uluslar arası kalite ve normlara uygun olmalıdır.

1.25.2. Dayanıklı konstrüksiyona sahip olmalıdır.

1.26. TEPSİ TAŞIMA ARABASI 44*60*160

1.26.2. Hijyenik ve kolay temizlenebilir olmalıdır.

(13)

IZILAY

1.26.3. Ergonomik ve pratik kullanıma sahip olmalıdır.

1.26.4. Konstrüksiyonları çok dayanıklı, ayaklar ve taşıyıcı konstrüksiyona sahip olmalıdır.

1.27. SERVİS ARABASI(2 KATLI) 50*75*75

1.27.4. Konstrüksiyonları çok dayanıklı, ayaklar ve taşıyıcı konstrüksiyona sahip olmalıdır.

1.28. DOLAPLI BLOK ÇEKMECELİ ÇALIŞMA TEZGAHI(ÇEKMEÇELER VE ÇARPMA KAPAK MOBİLYA) 208*60*85

1.28.1. Ara raflı olmalıdır.

1.28.3. İyi depolama ve kullanım kolaylığı sağlıyor olmalıdır.

1.28.6. Konstrüksiyonları çok dayanıklı, ayaklar ve taşıyıcı konstrüksiyona sahip olmalıdır.

1.28.7. Üst tabla 1.50 mm. alt tabla ve ara raf 1.20 mm. çevre kaplamalar 0.80 mm. Cr-Ni olmalıdır.

1.29. İKİLİ ÇAY OCAĞI 208*60*85

1.29.1. Elektrik, tüp ve doğalgaz ile çalışabilir olmalıdır.

1.29.2. Emniyet ventilli gaz kesicili olmalıdır.

1.29.3. Dijital göstergeli olmalıdır.

1.29.4. Zaman ayarlı olmalıdır.

1.30. ÇAY OCAĞI DAVLUMBAZI 80*60*50

1.30.1. Tamamı 1.0 mm. Kalınlığında AISI304 kalite 18/8 Cr-Nr paslanmaz çelik saçtan olmalıdır.

1.30.2. Sac kenarları birbirine bindirmeli olarak punta kaynağı ile hava kaçışını önleyecek, baca basıncını düşürmeyecek şekilde birleştirilmiş olmalıdır.

(14)

ILAY

1.30.3. Davlumbazın tavana montajı çelik dübellerle ve üzeri plastik kaplı çelik askı halatlarıyla yapılmış olmalıdır.

1.30.4. Davlumbaz halat bağlantısı özel yüksek dayanımlı geçme kancalarıyla yapılmış olmalıdır.

1.30.5. 30 mm. genişliğinde yağ kanallı olmalıdır.

1.31. EVYELİ DOLAPLI ÇALIŞMA TEZGAHI(ÇARPMA KAPAK MOBİLYALI) 185*60*85

1.31.2. Üst tabla 1.50mm. alt tabla ve araraf 1.20mm. kapı ve yan kaplama saçları 0.80mm.

1.31.3. Üst tabla düz ve çift dönüşlü, arka tarafı 60mm. sırtlı olmalıdır.

1.31.4. Ø60mm. paslanmaz yüksekliği ayarlanabilir ayaklı olmalıdır.

1.31.5. Çift kayar kapılar endüstriyel naylon(N66) makaralı, çift dönüşlü ve tek cidarlı, gerekli yerlerden içten takviyeli olmalıdır.

1.31.8. Evye ilaveli olmalıdır.

1.32. DOLAPLI BLOK ÇEKMECELİ ÇALIŞMA TEZGAHI(ÇARPMA KAPAKLI- ARA RAFLI) 202*60*85

1.32.2. İyi depolama ve kullanım kolaylığı sağlıyor olmalıdır.

1.32.5. Konstrüksiyonları çok dayanıklı, ayaklar ve taşıyıcı konstrüksiyona sahip olmalıdır.

1.33.2. Üst tabla 1.50mm. alt tabla ve araraf 1.20mm. kapı ve yan kaplama saçları 0.80mm.

1.33.3. Üst tabla düz ve çift dönüşlü, arka tarafı 60mm. sırtlı olmalıdır.

1.33.4. Ø60mm. paslanmaz yüksekliği ayarlanabilir ayaklı olmalıdır.

(15)

IZILAY

1.33.5. Çift kayar kapılar endüstriyel naylon(N66) makaralı, çift dönüşlü ve tek cidarlı, gerekli yerlerden içten takviyeli olmalıdır.

1.34. DUVAR DOLABI 150*40*60

1.34.1. Kapılı, ara raflı olmalıdır.

1.34.2. Dayanıklı konstrüksiyona sahip olmalıdır.

1.34.4. Gövde, yan saçlar ve arka dayama 0,8mm. kapı dış saçları ve ara raf saçı 1.0mm. askı sistemi 1.5mm kalınlığında olmalıdır.

1.34.5. Sürgü kapılı, kapılar önden askı sistem polyamid makaralı olmalıdır.

1.34.6 Kapılar alt tabla üzerinde çalışmakta olup, temizlik ve görünüm acısından herhangi bir set bırakılmadığından hijyenik olmalıdır.

1.34.7. Dolabın temizliği kolay yapılabilir olmalıdır.

1.34.8. Duvara özel montaj sistemi ile bağlanmalı, gerektiğinde yerinden çıkartılıp takılabilir olmalıdır.

1.35. SERVİS ARABASI(3 RAFLI)

1.35.1. Boy:80 cm. , En:50cm. ,iki raf arası yükseklik:30 cm. , tekerlek boyu:10 cm. olacaktır.

1.35.2. Her rafın kenarlarında 2 cm yüksekliğinde bariyer bulunacaktır.

1.35.3 Servis arabanın iki tarafında tutma kolu bulunacaktır.

1.35.3. Dayanıklı konstrüksiyona sahip tekerlekli olmalıdır.

1.35.5. Servis arabasının temizliği kolay yapılabilir olmalıdır.

1.36.6 Tekerleri kilitlenebilir özellikte olmalıdır.

1.36. ELEKTRİKLİ ÇAY MAKİNASI

1.36.1. Isı yalıtımlı ve çift katlı gövdeye sahip olmalıdır.

1.36.2. Cihaz susuz kaldığında otomatik olarak elektriği kesen özel resort sistemi olmalıdır.

1.36.3. Devrilmelerde yanık yaralanmalarını önleyen kilitli kapağı olmalıdır.

1.36.4. Komple 304 kalite paslanmaz çelikten imal edilmelidir.

1.36.5. Su hacmi en az 8lt., demlik hacmi en az 2.5lt. olmalıdır.

(16)

ILAY

1.37. SOĞUTMALI TEZGAH

1.37.1 Soğutmalı tezgahın tamamı AISI304 kalite 18/8 Cr-Ni çelik sacdan olmalıdır.

1.37.2 Boyu:200 cm. , Eni:80cm. , Yüksekliği:80cm. olmalıdır.

1.38.3 Soğutmalı tezgah, +4ºC sabit ısı sağlamalıdır.Bu ısıyı ± 1ºC aralıklarla korumalıdır.

1.38.4 Cihaz 220 V ile çalışmalıdır.

1.38.5 Cihaz +4 C 45 dakika içinde ulaşabilmelidir.

1.38.6 Soğutmalı tezgahın soğutma ünitesi tezgahın dışında olacaktır.Tezgahta titreşim olmayacak şekilde soğutma ünitesi 0,5cm veya 1cm. tezgahtan ayrı olacak şekilde olmalıdır.

2. GARANTİ KAPSAMI

2.1. Talep halinde firma tarafından aynı standartlarda (renk/model) ürün devamlılığı sağlanacaktır.

2.2. Kullanılacak olan tüm aksesuarların imalat fiyatlarının içinde olduğu kabul edilecek ve bunlar için ayrıca bir bedel ödenmeyecektir.

2.3. Tüm ürünlerde montaj, nakliye, kurulum vb. gibi unsurlar yüklenici firmaya aittir.

2.4. Örneğine uygun olmayan, hatalı materyaller Türk Kızılayı tarafından firmaya iade edilerek, yenisi ile ücretsiz olarak değiştirilecektir.

2.5. İmalatlara başlamadan önce üretici firma, her mekanın montajlı işleri için yerinde ölçü alacaktır. Projelerin kontrolü, imalat ve yerinde montaj aşamalarında olabilecek uyumsuzluklar Yüklenici tarafından giderilecek, İdareye onaylatılacaktır. Tefriş imalatlarının tam ve eksiksiz olarak uygulanmasının sorumluluğu Yüklenici firmaya aittir. Bir uyumsuzluk vukuunda

Yüklenici, İdare ile koordinasyonda bulunarak, yine İdare ile uyumlu hale getirecektir. Yüklenici tarafından gerektiğinde imalat ölçülerinde düzeltmeler yapılarak montaj sırasında oluşabilecek olumsuzluklar giderilecektir. Bütün bu işler için Yükleniciye herhangi ek bir bedel

ödenmeyecektir.

2.6. Yüklenici, imalatların nakliye ve montajı esnasında her türlü emniyet ve koruma tedbirlerini alacaktır. İşin bitimine, teslim tutanağı imzalanana kadar gerekli koruma tedbiri alınmayan, bozulan imalatlardan Yüklenici sorumlu olacak ve bu imalatları ek bedel talebinde bulunmaksızın yenisi ile değiştirecektir. Yüklenici imalatların nakliye ve montajı esnasında İş Sağlığı ve Güvenliği Kanunu’nca uygulanması gereken her türlü iş ve işlemlerden sorumludur.

2.7. Yüklenici, çalışma yaptığı alanda, gerek çalışma esnasında gerekse çalışma

tamamlandıktan sonra temizlik, düzen ve sağlık şartlarından sorumludur. Bununla ilgili her türlü tedbir ve önlemleri alacak, kendi imalatlarına ait temizliği kendisi yapacaktır.

2.8. Tüm imalat ve satın alınan ürünler; kendisi ile ilgili ulusal ve/veya uluslararası standartlara uygun olacaktır

(17)

IZILAY

2.9. Bütünün parçası olup da detaylarda bulunmayan imalatlar için Yüklenici, çeşitli alternatifleri onaya sunacak ve İdarece uygun görülen tip uygulanacaktır. Bu işlemler için ayrıca bedel ödenmeyecektir.

2.10. Garanti belgeleri ve süreleri ile servis garantilerinde çıkabilecek sorunlarda, Yüklenici alt Yüklenici ile birlikte doğrudan sorumlu olacak, sorun çıkan imalatlar, malzemeler Yüklenici tarafından yenileriyle değiştirilecektir. Garanti belgeleri ve süreleri ile servis garantileri,

Yükleniciyi sorumluluktan kurtarmaz

2.11. Montaj ve imalatlarda kullanılacak yanıcı, leke yapan yağlı ve patlayıcı vb. hiçbir malzeme, önlem alınmadan çalışma mahallinde muhafaza edilmeyecektir. Çalışma alanına yağ dökülmesine ve yağ bulaşmasına engel olunacaktır. Yüklenici, taşıma, imalat ve montaj

sırasında, inşaat müteahhidinin yapmış olduğu imalatlara verdiği her türlü zararı karşılamakla yükümlüdür.

212. Malzeme ve ürünlerin taşıtlara yüklenmesi, boşaltılması, dağıtımı, istifi, korunması, gerekirse iş iskelesi temini, yapımı ve her türlü yatay ve düşey taşımalar, depolama, emniyet vb.

Yüklenicinin sorumluluğundadır. Sonuç olarak; çalışır durumda teslim ve kabul aşamasına kadar tüm sorumluluk Yükleniciye aittir

2.13. Malzemeler ve cihazlar üretim hatalarına karşı ücretsiz olarak 2 yıl garantili olmalıdır.

Bu sürenin bitiminden itibaren 10 yıl süre ile ücreti mukabil yedek parça ve servis garantisi verilmelidir.

2.14. Teknik bakım hizmeti günde 24 saat, haftada 7 gün olarak resmi ve dini bayram ile resmi tatil günlerinde ilgili firma tarafından, sorunun kendilerine bildirimini izleyen en geç 24 saat içinde verilmelidir.

2.15. Malzemeler ve cihazlar garanti kapsamında iken arızalanması durumunda,

malzemelerin tedarik edildiği firmaya yazılı olarak başvurulduğu günden itibaren 5 (beş) iş günü içersinde arıza yerinde giderilmelidir. Arızalı malzemelerin veya cihazların yurtdışında

tamiratının gerekliliği durumu teknik olarak firma tarafından belgelendikten ve yazılı olarak Derneğe bildirildikten sonra işin aksamaması için arızalı cihaz aynı vasıf ve özelliklere haiz başka bir malzeme veya cihaz ile değiştirilmelidir. Malzemelerin ve cihazların tamirat süresi 4 (dört) haftayı aşmamalıdır. Süre aşımı söz konusu olduğunda malzeme veya cihaz ilgili firma tarafından yenisi ile bedelsiz olarak değiştirilecektir.

2.16. Kızılay Kan Merkezleri teklif verilen malzemelerin ve cihazların nakliye, kötü koşullarda saklanma ve cihaz içeriklerinde fiziksel hasar dahil kendi denetimi dışında

oluşabilecek her türlü sorun ile ilgili hiçbir sorumluluk taşımaz. İlgili firma bu tür durumlarda İlgili Kan Merkezi tarafından yapılacak yazılı başvuruyu takip eden 15 gün içinde malzeme veya cihazları ücretsiz olarak yenileri ile değiştirmelidir. Benzer biçimde, malzeme ve cihazların içeriklerinin eksik veya hasarlı çıkması durumunda ilgili firma tüm eksiklikleri ve hasarları gidermekle yükümlüdür.

2.17. Garanti kapsamında veya garanti kapsamı dışında periyodik olarak yapılacak olan bütün tamir, bakım ve servis hizmetlerine ait her türlü yol ve konaklama ücretleri firmaya ait olacaktır.

(18)

ILAY

2.18. Her hangi bir nedenle yerinden alınan ve/veya yerine teslim edilecek olan malzemelerin nakliye ve sigorta bedellerinin ödenmesi firma sorumluluğunda olacaktır.

2.19. Herhangi bir cihaz garanti süresi kapsamında, aynı arızayı 2 defa, farklı arızayı 4 defa göstermesi durumunda, hiçbir koşula bakılmaksızın malzeme yenisi ile değiştirilecektir.

3.İSTENİLEN EVRAKLAR

3.1. Verilen teklif TL olmalıdır.

3.2. Cihazın teknik özellikleri ve bilgileri teklifle beraber ekte sunulmalıdır.

3.3. Elektrikli olan cihazların CE (Conformity of Europe) belgesi.

4.MUAYENE

4.1. Teklif edilen malzeme ve cihazların muayenesi, ulaşım ve nakliye masrafları firmaya ait olmak üzere idarenin belirleyeceği koşullar çerçevesinde yapılacaktır.

4.2. Ulaşım ve nakliye masrafları firmaya ait olmak üzere, teslim edilen her malzeme ve cihazın muayenesi Bölge Kan Merkezleri sorumlularınca şartname koşulları içeriğine göre yapılacaktır.

4.3. Kontrol ve muayenede şartnamede istenilen ve teklifte belirtilen tüm özelliklerin uygunluğu kontrol edilecektir. Ayrıca yedek parça, aksesuar ve sarf malzemelerin kontrol ve sayımı yapılacaktır.

4.4. Kabul ve muayene sırasında Firmalardan cihazın ve malzemelerin teknik özellikleri ve performansına ilişkin testlerin yapılması istenildiğinde gerekli personel ve düzeneği Firmalar ücretsiz olarak sağlayacaktır. Kabul ve muayenede oluşabilecek kaza ve hasarlardan yüklenici Firma sorumlu olacaktır.

4.5. Muayene sırasında şartname koşullarına uygun bulunmayan cihazlar yeni cihazlarla bedelsiz olarak değiştirilecektir.

4.6. İlgili firma teslim aşamasında yapılan muayene sonuçlarına ilişkin hiçbir hak ve ücret talep edemez.

5.ÖDEME

5.1. Satın alınması karar verilerek sipariş edilen malzeme ve cihazların firma tarafından kurulumu tamamlanarak Orta Karadeniz Bölge Kan Merkezi tarafından teslim alındıktan sonra, Derneğe ait bir heyet tarafından veya Dernekçe uygun görülen başka kurum ve kuruluşlar ile şahıslarla yapılan muayene ve kabulünü takiben, uygun bulunduğu taktirde İŞVEREN tarafından 30 gün içinde ödenecektir.

5.2. Bu iş için avans verilmez.
