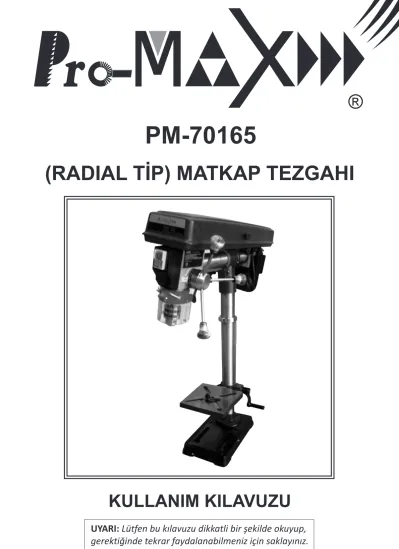

PM (RADIAL TİP) MATKAP TEZGAHI KULLANIM KILAVUZU

Tam metin

(1)

KULLANIM KILAVUZU

UYARI: Lütfen bu kılavuzu dikkatli bir şekilde okuyup,

PM-70165

(RADIAL TİP) MATKAP TEZGAHI

(2)

PRO-MAX PM-70165 Teknik Özellikler

MAKİNELERİN

GENEL GÜVENLİK TALİMATLARI

1. Kullandığınız makineyi tanıyın.

Kullanma talimatını iyice okuyun ve aletlerin üzerine etiket yapıştırın.

Uygulamalarını ve limitlerini, aletin potansiyel güç ve tehlikelerini bilecek kadar iyi öğrenin.

2. Bütün aletleri topraklayın.

Bu alet 3 iletken kablo ve bir adet 3 dişli topraklama tipi fiş ile topraklama

gereklerine uygun bir kabloyla donatılmıştır. Kordondaki yeşil

kondüktör topraklama telidir. Yeşil teli asla çalışan bir terminale bağlamayın.

3. Muhafazaları yerlerinde tutun.

Çalışırken, ayarlama ve hizaya getirme sırasında.

4. Ayarlama anahtarlarını ve ingiliz anahtarlarını kaldırın. Aletleri çalıştırmadan önce ayar anahtarları ve ingiliz anahtarlarını kaldırıp

kaldırmadığınızı kontrol etmeyi adet haline getirin.

5. Çalışma alanınızı temiz tutunuz.

Temizlenmemiş bölge ve tezgahlar kazalara davetiye çıkarır. Zemin kaygan olmamalıdır bunun için zemine mum yada talaş dökün.

6. Tehlikeli ortamlardan sakının.

Aletleri ıslak ve nemli ortamlar ile yağmura maruz kaldığı alanlarda kullanmayın. Çalışma alanınızı iyi

ışıklandırmaya özen gösterin. Etrafınızda rahat çalışabilmek için yeterli çevre

bırakın.

Model Motor

Maksimum Delme Kapasitesi Mandren Kapasitesi

Mil Hareketi Devir Sayısı

Genel Yükseklik Ebatlar

Ağırlık Devir Hızı

PM-70165

220V./50Hz - 370 Watt

16 mm.

16 mm.

60 mm.

5

940 mm.

35 kg.

460~2840 d/d

890 x 460 x 320 mm.

Tabla Ölçüsü

197 x 198 mm.

Bu cihazın kullanım ömrü 10 Yıl'dır.

(3)

7. Çocukları çalışma alanınızdan uzak tutunuz.

Gelen ziyaretçiler çalışma alanına güvenli bir uzaklıkta tutulmalıdır.

8. Atölyenizde çocuklara karşı tedbirler alın.

Asma kilitler, ana şalter, çıkabilen başlatma anahtarı ile yada aletleri çocukların ulaşamayacağı yerlere saklayın.

9. Aletleri zorlamayın ve uygun kullanın.

Tasarlanmış işlerin yapımı daha iyi ve güvenli olacaktır.

10.Uygun kıyafetler giyin.

Dönen parçalara kaptırabileceğiniz için Bol kıyafetler, eldivenler, kravatlar veya takılar kullanmayınız. Kaymayan

ayakkabılar önerilmektedir. Saçlarınız uzun ise bunları içine toplayabileceğiniz başlık veya şapkalar kullanın. Uzun elbise kollarınızı dirseklerinizden yukarı doğru kıvırın.

11.Koruma gözlüğü kullanın.

Her zaman koruma gözlüğü takınız.

Gözlükler güvenlik gözlükleri değildir.

Bunlar sadece darbe dayanıklı lensledir.

İşlemlerin uzayan periyotlarında kulak koruması ve tozlu operasyonlarda yüz yada toz maskesi kullanın.

12.Çalışma güvenliği.

Çalışırken işi tutmak için işkence yada mengene kullanın.

13.Makinelerin üzerinden uzanmayın.

Her zaman ayaklarınızın üstünde ve dengede durun.

14.Aletlerin bakımını dikkatlice yapınız.

En iyi ve en güvenli şekilde işlemleri yapabilmek için aletleri keskin ve temiz tutunuz. Yağlama ve aksesuar

değişimlerinde talimatları izleyin.

15.Parçaları ayırın.

Bıçakları, matkap uçlarını, kesiciler gibi parçaları aksesuar değiştirirken ve bakım yapmadan önce çıkartınız.

16.Başlangıç kazalarına karşı dikkatli olun.

Fişi güç kaymağına yerleştirmeden önce açma-kapama anahtarının "OFF" ta olduğundan emin olun.

17.Tavsiye edilen aksesuarları kullanın.

Tavsiye edilen aksesuarlar için el kitabına danışınız. Aksesuarlara eşlik eden talimatları takip ediniz. Uymayan aksesuar kullanımı kazalara sebebiyet verebilir.

18.Aletlerin üstüne asla oturmayın.

Aletlerin devrilmesi yada kesici kısımlarla kazayla temas ciddi

yaralanmalar meydana gelmesine sebep olabilir. Makinenin üzerinde veya

yanında metaryaller biriktirmediğiniz gibi gerekli olduğu hallerde ve parçalara uzanmak içinde alete oturmayın.

19.Arızalı parçaları kontrol edin.

Makinenin yeni kullanımından önce, bir muhafaza yada arızası kontrol edilmiş parçanın uygun şekilde işleyeceğinden ve tasarlandığı işleri yapabileceğinden emin olun. Hareketli parçaların hizasına, .... . Muhafaza yada diğer parçaların arızalanmalarında uygun şekilde tamir edilmeli yada yenilenmelidir.

20.Besleme yönü.

Besleme sadece bıçak ve kesiciye doğru ve kesici veya bıçağın dönme yönüne doğru işler.

21.Daha durmamış ve bekleyen biri

olmadan aletlerin yanından ayrılmayın.

Aleti kapayın. Tamamen durana kadar aletlerin yanından ayrılmayın.

(4)

MATKAP TEZGAHLARI İÇİN EK GÜVENLİK TALİMATLARI

GÜVENLİK İKAZ KELİMELERİ DANGER: Güvenlik talimatlarının takip edilmemesi birinin ciddi şekilde

yaralanması ve ölümü anlamına gelir.

WARNİNG: Güvenlik talimatlarının takip edilmemesi birinin ciddi şekilde

yaralanması ve ölümü anlamına gelir.

CAUTION: Güvenlik talimatlarının takip edilmemesi birinin yaralanmasına sebep olabilir anlamına gelir.

7. Konum

Matkap tezgahını iyi ışıklandırılmış alanlarda, iyi temizlenmiş yüzey üzerinde, kayma, takılma ve düşme riskini azaltacak, yeterince pürüzsüz yüzeylerde kullanın.

8. Geri tepme

Geri tepme çalışılacak parçanın dönen parça tarafından kapılmasıdır. Çalışılacak parça çok yüksek bir süratle Dönme yönüne doğru fırlayabilir. Bu ciddi yaralanmalara neden olabilir. Geri tepme sonucu yaralanma ihtimalini azaltma yolları:Çalışma parçasını tezgaha mümkün olduğunca sıkı bir şekilde mengene ile sıkıştırın.

Dolabı yada çarkları cilalarken yada zımparalarken, bağlanmış hareketli

parçalar senden uzakta olmalı, sana doğru olmamalı.

Sadece önerilen ve talimatlarda arz edilen aksesuarları kullanınız.

9. Koruma: Göz, eller, yüz , kulak ve vücut

Tehlike: Kendi güvenliğiniz için, matkap tamamen monte edilene kadar, talimatlar kurulana ve talimatları iyice okuyup anlayana kadar aleti kullanmaya teşebbüs etmeyiniz.

1. Makinenin Genel Güvenlik

Talimatları ... 2

2. Matkap Tezgahının İyice Anlaşılması ... 17

3. Basit Matkap İşlemleri ... 23

4. Ayarlamaları ... 25

5. Bakım ... 26 6. Matkabın Dengelenmesi

Matkap tezgahında yatma eğimi varsa yada kullanım sırasında hareket ediyorsa, tezgahı somunlayın. Çalışma parçası tek elle desteklemek için çok büyükse, uygun bir yardımcı destek kullanın.

(5)

a. Matkabın herhangi bir parçası kaybolur, yanlış yapılır, arızalanır yada bozulursa motor anahtarı, diğer operasyon

kontrolleri, güvenlik cihazı yada güç kablosu gibi hassas parçalar değiştirilip, tamir edilene kadar matkabı kapayın fişi güç kaynağından çıkartın.

b. Parmağınız asla çalışma parçası veya elinizin kaymasıyla kesici aletler ve matkap ucuna temas edeceği yerlere uzatmayınız.

c. Yayın fırlattığı parçalarla yaralanmamaya dikkat edin, talimatların bildirdiği ve gösterdiği gibi telin gerilimini aynen ayarlayın.

d. Kesilecek parçanın elinizden kopmasına, aletin eğrilmesine, alettin parçalamasına yada fırlatmasına engel olun, uygun destekleri kullanarak alet üzerinde değişmeyi ve yapışmayarak çalışması sağlanır:

• Destek parçalarının (kesilecek parçanın altında kullanın) yeri dirseğin sol tarafıyla temas etmelidir.

• Çalışma parçası çok kısa veya tezgah devrilmişse çalışma parçasını dirseğin sol tarafına mümkün olduğunca yaslayın, işkenceyle tezgaha sıkıca tutturun.

• Matkap tezgahı mengenesi kullanırken, mengeneyi her zaman tezgaha tutturun.

• Hiçbir işi çıplak elle yapmayın, parlatma yaparken hariç.

• Dirsekteki Kafasını, Tezgah destek dirseği, ve tezgahı tezgah desteğine matkap

işlemlerinden önce kilitleyin.

• Makine dönerken, kafa ve tezgahı asla kıpırdatmayınız.

• Operasyona başlamadan önce, motor anahtarını sarsmanın matkap yada diğer kesici aletlerin sallanmadığı ve titreşime sebep olmadığından emin olun.

• Eğer bir parça tezgahı düşürecek yada tutmazsan devirecek gibi ağır geliyorsa, parçayı tezgaha mengeneyle sabitleyin yada yeni desteklerle tezgahı sağlamlaştırın.

• Nadiren yapılan işlemlerde muhafaza ve kesilecek parçanın durumunu uygun şekilde kavramak için yuva kullanın.

• Kesilecek maddenin yapısı ve işlemin özelliklerine göre Mil Hızını tavsiye edilen şekilde ayarlayın- Kayış

Muhafazasının içini Matkap bilgileri, aksesuarlar için, Talimatlara uygun aksesuarla göndermek için kontrol edin.

UYARI: Dönen aletleri çekilmekten sakının--

1. Giymeyin : - Eldivenler - Kravat

- Gevşek kıyafetler - Takılar

2. Uzun saçlarınızı bağlayın

(6)

e. Matkap tezgahının üzerinde asla mengene ile sıkıştırma yapmayın, kırılmasına yada matkap tezgahının tamamının üzerine devrilmesine neden olabilir.

f. Matkabın yanından ayrılarken anahtarı "OFF" a getirip anahtar kilidini çıkartmayı ihmal etmeyin.

g. Aletle temas ve parça fırlatmalarına karşı dikkatli olun ciddi yaralanmalara sebep olabilir, Kesici aletler hala dönüyorken masa üzerinde iş ayarlaması ve montaj yapmayın.

10.Sadece bu matkap için dizayn edilmiş aksesuarları kullanın zira parçaların veya kesilecek parçaların kırılıp fırlaması ciddi yaralanmalara sebep olabileceği için sakının.

a. Geniş çaplı delik açılırken:

Kesilecek parçaları tezgaha sıkıca mengeneyle sıkıştırın.

Yoksa kesici kavrayabilir ve aşırı hızda kesilecek parça bükülebilir.

Sadece tek parça, küp-tipi ve delik kesiciler kullanın.

Testere freze ve çok parçalı delik açıcılar kullanmayın zira kesim sırasında

değişebilir ve dengesiz hale gelebilirler.

Hızı 1,500 RPM' den aşağıda tutun.

b. Kumlama fıçısı 1800 RPM' den fazla bir hızda asla çalıştırılmamalıdır.

c. Uzunluğu 7" yi geçmeyen hiçbir matkabı ve uzatması 6" aşağı ayna çenesini

yüklemeyin yada kullanmayın.

d. Matkap tezgahında döner planya, dairesel kesici planya bıçağı kullanmayınız.

11.Kafada yada gövdenin solunda ki panellerde görünen güvenlik uyarıları ve talimatlarını dikkate alın ve takip ediniz.

12.Matkap tezgahının aşağıda listelendiği gibi 12/16 hıza sahiptir:

Makaradaki kayışın özellikli

yerleştirilmesi için kayış muhafazasının içine bakın.

13.Güvenliğinize dikkat edin.

Güvenlik, operatörün kesim yaptığı anlardaki genel düşünce yapısı ve dikkatinin bir bileşimidir.

UYARI: Alışkanlıkların sıradan olmasına izin vermeyin (Matkabın sık sık kullanımından kazanç). Her zaman az bir dikkatsizliğin ikincisinin şiddetli yaralanmalara sebep olacağını unutmayın).

Gözenekli aletlerle çalışma sonucunda gözün içine yabancı maddeler fırlaması ciddi yaralanmalara sebep olabilir.

Makinelerle operasyonlara başlamadan önce daima koruyucu gözlük takınız.

Güvenlik gözlüklerini herhangi bir parekende satış dükkanlarından elde edebilirsiniz.

(7)

AMBALAJIN BOŞALTILMASI VE İÇİNDEKİLERİN KONTROLÜ

1. Kafa Gövdesi 4. Anahtar kolu 7. Taban

10. Mandren 13. Kol

16. Somun M12 19. V Kayışı

2. Tezgah

5. Sütun gövdesi 8. Sonsuz dişli 11. Mandren Anahtarı 14. Altıgen Vida M8x20

17. 3mm Altıgen “L” Anahtarı

3. Tezgah Desteği 6. Ray 7. Taban 9. Besleme kolu (3) 12. Dirsek kıskacı

15. Altı gen kafalı vida M12x90 18. 4mm Altıgen “L” anahtarı

(8)

CİHAZIN ÜSTÜNDEKİ PARÇALARIN KONUM VE FONKSİYONLARI

1. Kayış gerdirme kilidi kolu...

Sıkıştırma kolu motor dayanak

desteklerini sabitler ve kayış gerginlik kolu da kayışın doğru uzaklık ve gerginlikte ayarlanmasını sağlar.

2. Mandren indirme kolu

Bağlama aynasını yukarı aşağı hareket ettirmek için kullanılır. Kollar birbirini etkileyip çalışma parçasında istenmeyen şekiller ortaya çıkmasına sebep

olduğunda, kollardan biri veya ikisi zorunluluk hallerinde hareket ettirilebilir.

3. Çalışma tezgahı kolu

Yükseltme tezgahını saat yönüne doğru çeviriniz. Krank operasyonundan önce destek kilidi serbest bırakılmalıdır.

4. Mandren anahtarı

Mandren içindeki matkabı sıkmak ve ayna içinde ki matkap ucunu çıkartmak için kullanılır.

5. Mandren

Matkap ucunu sabitlemek için yada istenilen operasyonların gerçekleşmesi için tavsiye edilen bir aksesuardır.

6. Derinlik skalası

Operatörlerin istenilen derinliğe ulaşabilmeleri için matkap delme mesafesini ayarlamalarına izin verir.

7. Şalter

Cihazı açmak ve kapamak için kullanılır.

8. Derinlik skalası kilidi

Kilit derinlik skalasını istenilen pozisyonda tutar.

9. Yay rondelası

Yayın telinin istenilen gerginlikte kalmasını sağlar.

10.Kafa kilidi

Kafayı, sütuna sabitler. Matkapla işlem yaparken sağa veya sola kaydırmak için gevşetilip sıkılır.

11.Yatık kullanım derecesi

Yamuk malzemelerde dik delme için kullanılır.

12.Tezgah sabitleme kolu

Tezgah desteğinin dirseğe sıkılarak sabitlenir. Matkap ile delme işlemleri sırasında kilidi her zaman kilitli tutunuz.

13.Tezgah eğim kilidi

0 dereceden 45 dereceye kadar herhangi bir açıda tezgahı sabitlemeye yarar.

(9)

1. Tabanı yere koyun.

2. Koruma çemberi ve discard' tan koruma çemberini çıkartın. Dirseği tabandaki yerine monte edin ve dirsek desteğini destek ve taban delikleri denk düşecek şekilde yerleştirin.

3. Dört adet 8 mm çapındaki x20 mm

uzunluğundaki civataları tablaya tutturunuz.

4. Taban ve destekte bulunan her deliğe somun yerleştirip, kurbağacık anahtarı ile sıkarak yerleştirin.

MONTAJ

ALT TABAN

SÜTUN TUTUCU

YATAK YÜKSEKLİK

RAYI

5. Yükseltme sonsuz dişli şaftını gevşek parçalar arasından bulunuz. Yükseltme şaftını tezgah desteğinin içine yerleştirin ve şaftı uzatabildiğiniz kadar uzatın. Pedal kolu yükseltme sonsuz dişli şaftına

yerleştirilmiş olmalıdır, ayar vidası şaftın yassı parçasıyla ayarlanmış olmalıdır.

Pedal kolu destek kollarına mümkün olduğunca yakın yerleştirilmelidir, sonra ayar vidasıyla sabitlenmelidir. Şekilde görüldüğü gibi..

YÜKSELTME SONSUZ DİŞLİSİ

TEZGEH DESTEĞİ

HAREKET KOLU

SIKIŞTIRMA VİDASI

6. Dişli rayın sonundaki uzun pürüzsüz yüzeyle, dişili rayı tezgah desteğinde ki açık geniş yerden aşağı doğru itin. Dişli rayı tezgah desteğinin içindeki dişli mekanizmaya geçirerek tutturun.

YÜKSEKLİK TEZGAHRAYI DESTEĞİ

DİŞLİ MEKANİZMASI

TEZGAH

(10)

7. Dişli ray ve destek tezgahını birbirine tutturulmuş şekilde tutarak dirsek

üzerinden aşağı doğru kaydırın. Rayı alt dirsek desteğine gelene kadar dişli ayrı dirsekten aşağı doğru kaydırın.

YÜKSEKLİK RAYI

8. Destek sabitleme kolunu gevşek parçalar

çantasından bulun ve elinizle sıkarak yerleştirin.

9. Pedal kolu geri tepmelerini en aza indirmek için; destek kilidini sabitleyin ve yükseltme sonsuz dişlisini pedal kolu yardımıyla saat yönüne çevirin. Pedal kolundaki ayar vidasını gevşetin ve pedal kolunu Tezgah desteğine

mümkün olduğu kadar yaklaştırın. Pedal kolundaki ayar vidasını sabitleyin.

10. Bir adet 4mm Altıgen “ L” anahtarı kullanarak kafanın sağ tarafındaki kafa kilitleme vidalarını sıkıştırın.

SÜTUN SÜTUN DESTEĞİ

SÜTUN TUTUCU

YATAK

TEZGAH DESTEĞİ

DESTEK SABİTLEME

KOLU

KAFA SABİTLEME VİDASI

11. Kaporta civatası, parmak somunu kullanarak tezgahı çalışma tezgahına sabitleyene kadar matkap tezgahı kullanılmamalıdır

TABAN

CİVATA

KELEBEK SOMUN

(11)

1) Makaranın Ayarlanması

• Makara kapağını açın ve motor tarafı üzerindeki ayar vidalarını gevşetin.

• Hız seviyesine göre bir hız seçin ve makara üzerinde V-kayışı koyun.

• Motoru geriye doğru itin, V-kayışını iki makara arasında gerin, sonra motor üzerindeki

ayar vidalarını sıkın.

• V-Kayışı gevşetin motor tarafı üzerinde ayar vidaları gevşetildi, sonra motoru ileri doğru itin.

• Doğru tansiyon makaralar arasında kayışa parmağınızla bastırdığınızda 1 cm esnerse elde edilir.

2) Kafa Yatırma

• Kafa saat yönüne 45 derece ve saat yönünün tersine 90 derece yatabilir. Açıyı ayarlama, önce önde sağ sıkma kolunu gevşetin, sonra soldaki kılavuz pini çıkartın ve 90 dereceye çevirin. Kafayı yatarın, kılavuz dirsek üzerindeki işaret çizgisi derece skalasında istenen dereceyle hizalanmalıdır, sonra sabitleme kolu sıkılarak kafanın pozisyonu sabitlenmelidir.

• Sabitleme kolunu gevşetin ve kafayı eski konumuna getirin. Kılavuz pinini kılavuz yarığına yerleştirdikten sonra kafa dikey pozisyonuna geri dönecektir.

3) Kafanın Yatay Dönüşü

• Kafanın önündeki sağ sıkma kolunu gevşetin, Yatay eksende kafayı 360 derece içerisinde çevirin ve sabitleme kolunu sıkıştırın.

4) Kafanın geri ve ileri doğru hareketleri

• Sağ sabitleme kolunu gevşetin, hareket kolunu ileri ve geri doğru çevirin. Kafayı istenilen konuma ayarladıktan sonra, sabitleme kollarını istenilen pozisyona ayarlayın.

AYARLAR

MAKARA MUHAFAZA KAPAĞI

MOTOR AYAR VİDASI

19 V KAYIŞ V KAYIŞ 1 cm.

KILAVUZ SÜTUNU DERECE

KILAVUZ OYUĞU

KILAVUZ PİMİ

SABİTLEME KOLU

GERİYE VE ÖNE HAREKET BARI

(12)

MOTOR

Bütün bilyeli yataklar fabrikada yağlanıp,

paketlenmektedir. Ayrıca bir yağlama gerekli değildir.

Tezgahın yükseltme mekanizmasını, milin üzerindeki kanalları ve dişli yayın periyodik olarak yağlanması

• Anahtar gövdenin önündedir. Bunu yukarı iterseniz çalışır, aşağı iterseniz kilitlenir.

• Güvenliğiniz için en iyi yol anahtarı pim ile birlikte kullanmaktır. Aşağıdaki şekle bakınız, pimi çıkarttığınızda anahtar kilitlenecektir. Makine kullanmadığınız zamanlarda her zaman pimi çıkartın.

• Güvenlik pimini mandren değiştirirken yada ayarlama işlemleri sırasında her zaman çıkartın.

MATKAP AÇMA KAPAMA DÜĞMESİ

Matkabı ÇALIŞTIRMAK için....

Parmağınızı anahtar kolunun altına yerleştirin ve çekin

Matkabı KAPMAK için... Kolu içeri itin.

Acil durumlarda: Eğer matkap ucu sıkışır, durursa makineyi hızlı kapatabilmek için anahtara avucunuzun içiyle vurun.

UYARI: Kendi güvenliğiniz için, matkabı kullanmadığınız zamanlarda matkabı kapayın, anahtarını çıkarın ve güvenli bir yerde saklayın.. bir de... GÜÇ sorunlarında, sigortanın atması, akım aletinin boşalması, gibi aleti kapayın, kilidi çıkartın. Bu işlemler elektriğin geri gelmesi durumunda matkabın çalışmasını önleyecektir.

BAKIM

UYARI: Kendi güvenliğiniz için, bakım ve yağlama işlemlerinden önce aleti kapayın ve fişi besleme kablosundan çekiniz.

Motorun içine biriken tozu sık sık hava ile temizleyin.

Tezgah ve dirseğe bir kat araba tipi mumlu cila uygulamanız, yüzeylerin temiz kalmasına yardımcı olacaktır.

UYARI: Çarpılma ve yangın tehlikelerine karşı dikkatli olun, Eğer güç kablosu yanmış, kesik yada herhangi bir şekil de zarar

görmüşse acil bir şekilde kabloyu yenileyin.

Elektriksel Bağlantı Şeması

MOTOR KABLOSU

GÜÇ KABLOSU

YEŞİL SİYAH BEYAZ

BEYAZ YEŞİL

SİYAH KONNEKTÖR

GÜÇ ANAHTARI

YAĞLAMA

MATKAP MİLİNİN MONTAJI

ŞAFT DİŞİ (OLUKLAR) ŞAFT

YÜKSELTME DİŞLİSİ

(DİŞ)

ANAHTAR KİLİDİ

(13)

ARIZA GİDERME

UYARI: Kendi güvenliğiniz için, arıza gidermeye başlamadan önce anahtarı "OFF"

konumuna getirin ve besleme kablosunu güç kaynağından çıkartın.

HERHANGİ BİR NEDENLE MOTORUNUZ ÇALIŞMADIĞINDA YETKİLİ SERVİSİNİZE DANIŞINIZ.

ARIZA MUHTEMEL SEBEPLER ÇÖZÜMLER

İşlem sırasında aşırı gürültü

1. Yanlış kayış gerginliği 2. Yağsız mil

3. Gevşek mil makarası

4. Motor makarasının gevşemesi

1. Gerginliği ayarlayın 2. Mili yağlayın

3. Makaradaki somunların sıkılığının kontrolü ve gerekliyse sıkılması 4. Makaradaki ayar vidasının sıkılması Matkap ucunun

yanmas

1. Yanlış hız

2. Talaş parçalarının delikten dışarı çıkmaması

3. Matkap ucunun körlenmesi 4. Beslemenin çok yavaş olması 5. Yağlanmaması

1. Hızın değiştirilmesi

2. Sık sık matkabın kaldırılıp talaşın temizlenmesi

3. Matkap ucunu bileyin

4. Matkap ucuna uygun hızın kullanılması 5. Matkap ucunu yağlayın

Matkap ucunun delikte sıkışıp dönmemesi

1. Ağacın sert damarlı olması yada matkap ucunun kesici uçlarının uzun olması ve/veya açının doğru olmaması

2. Eğrilmiş matkap ucu

1. Matkabın doğru şekilde bilenmesi

2. Matkap ucunu değiştirin Ağacın alt tarafından

çatlaması

1. Kesilecek parçanın altına destek konulmaması

1. Kesilecek parçanın desteklenmesi yada mengeneyle sıkıştırılması

Elden kurtulan parçanın çatlaması

1. Kesilecek parçanın altına destek konulmaması

1. Kesilecek parçanın desteklenmesi yada mengeneyle sıkıştırılması

Matkap ucunun parça içinde sıkışıp kalması

1. Kesilecek parça matkap ucunu kıstırması yada aşırı besleme baskısı

2. Yanlış kayış gerilimi

1. Kesilecek parçayı destekleyin veya uygun şekilde mengeneyle sıkıştırın 2. Gerilimi ayarlayın

Matkap ucunun fazla aşınması ve

yalpalaması

1. Eğrilmiş matkap ucu 2. Mil yatağının yanması 3. Ucun mandrene doğru takılmaması

4. Mandrenin uygun yerleştirilmemesi

1. Düzgün bir matkap ucu kullanın 2. Yatağı değiştirin

3. Ucu doğru takın

4. Mandrenin uygun şekilde yerleştirin

Oluğun çok hızlı veya çok yavaş dönmesi

1. Yay geriliminin doğru olmaması

1. Yay gerilimini ayarlayın

Mandrenin mildeki yerine taktığınızda durmaması,

Yerleştirmeye çalışırken düşmesi.

1. Mandreni yada milin

üzerindeki konik yüzeylerin kirli, yağlı, greslenmiş yada yağlanmış olması

1. Ev tipi deterjan kullanarak mandren ve mildeki kirlerin ve yağların temizlenmesi

(14)

PRO-MAX PM-70165 PARÇA ŞEMASI

(15)

39 KOL YATAĞI

76 DİŞLİ

40 ŞAFT DİŞLİ

77 PUL GB894.1-86

41 TUTUCU PİM

78 ŞAFT

42 YATAK

79 KAMA GB1096-79

43 CONTA GB862.1-87

80 TOPUZ

NO TANIM NO TANIM

1 SÜTUN

2 YÜKSELTME DİŞLİSİ 3 SÜTUN TUTUCU 4 ALT TABLA

5 VİDA-HEX GB5781-86 6 KOL

44 VİDA GB818-85

7 DİŞLİ MİLİ

45 VİDA GB818-85

8 VİDA-HEX GB5781-86

46 ANAHTAR PLAKASI KAPAĞI

9 TABLA

47 VİDA GB845-85

10 TABLA DESTEĞİ

48 KİTLEME

11 KİTLEME KOLU

ANAHTAR KİLİDİ

12 DİŞLİ

50 ŞALTER KAPAĞI

13 TABLA VİDASI

51 VİDA

14 KABLO

52 YATAK

15 VİDA-HEX. GB80-85

53 SOMUN GB6172-86

16 PUL GB894.1-86

54 KAPAK

17 RULMAN

55 KAPAK YAYI

18 CONTA

56 YAY

19 MİL YATAĞI

57 KABLO

20 KAMA

58 ALLEN ANAHTAR 3mm

21 MANDREN ANAHTARI

59 ALLEN ANAHTAR 4mm

22 MANDREN

60 SOMUN GB6170-86

23 PİM

61 MOTOR

24 MİL

62 MUHAFAZA

25 RULMAN

63 VİDA GB9074.1-86

26 CONTA GB97.2-85

64 YATAK

27 MOTOR KABLOSU

65 PUL

28 SOMUN - HEX GB6170-86

66 RULMAN

29 CONTA 10 GB93-87

67 CONTA

30 MOTOR TUTUCU

68 KASNAK MİLİ

31 MOTOR MESAFE

69 MİL KASNAĞI

32 MOTOR AYAR KOLU

70 KASNAK SOMUNU

33 TOPUZ

71 TÜP

34 VİDA - HEX. GB80-85

72 DESTEK

35 KİTLEME VİDASI

73 DESTEK

36 MESAFE AYAR TOPUZU

74 DİŞLİ YAY

37 SAP

75 KİTLEME

38 MİL

PRO-MAX PM-70165 PARÇA LİSTESİ

82 KAPLO TUTACAĞI 83 VİDA GB818-85 84 TOPUZ

85 MOTOR MAKARASI 86 CONTA

81 V KAYIŞ GB1171-74 49

87 PİM

KODU

13304001 13204002 13304010 C13202001

5 13201003A 13201010A 13201002 13201001 M8x20 13201009 13201007 M12x22 13201014A

03201004 16101013 13201006 13201008 13202017 M6x10

11 60201 13303006 13203002B

16103008 13303009-2 13303009-1 16103007 13203001D

80204 8 13202016

M10 10 13202007 13202002 13102005 C13202005

M8x8 16104012 13304003 13204011 13204005

ADET

1 1 1 1 2 1 1 1 1 8 1 1 1 1 1 1 1 4 1 2 2 2 1 1 1 1 1 1 1 1 8 1 2 2 1 2 2 1 5 1 1 3 3

KODU

16102014 M5x16 16105008 C13205005

M5x6 M5x12 13202009 ST4.2x9.5 J-9301A

13202008 13202021 13204006

M12 13104008 13104009 13104007 13202015

3 4 M8 13202020 C13205000

M6x12 20105010

17 60203 13302023 13302022 C13205006

13302025 C13202003 C13201004 C13201015 C13201010 C13202016 C13201006

14 C13201007

4x4x10 15504010

0-1400

ADET

2 2 1 1 2 3 1 2 1 1 1 1 1 2 1 1 1 1 1 1 5 1 1 4 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

13105009 4 C13201017 1

(16)

İTHALATÇI

Abdurrahman Gazi Mah. Ebubekir Cad. İmamoğlu Sok.

No:2-C/2 34887 - Samandıra - Sancaktepe - İstanbul / Türkiye Tel: +90(216) 444 86 72 pbx Faks: +90(216) 561 46 82 e-posta:topcular@topcular.com.tr - http://www.topcular.com.tr

YETKİLİ TAMİR SERVİSLERİ

Firma Adı İl Adı Adres Vergi No. DairesiVergi Telefon

Makser Tanıtım ve Satış Sonrası

Hizmetler A.Ş.

Abdurrahman Gazi Mah.

Ebubekir Cad. İmamoğlu Sok.

No:2‐C/1 34887 Samandıra/Sancaktepe

1 İstanbul 6110008539 Sultanbeyli 0216‐561 63 50

Tezcan Elektrik Bobinaj iç ve Dış. Tic. Ltd. Şti

Yeni Sanayi Demir Cad.

No:64 Dışkapı

2 Ankara

Özışıklar Elektrik El Aletleri

İsmail Pekin/405

Ulucami Mah.

Kızılay Cad. 19 Sok.

No:20/A Seyhan

3 Adana 7260030855 Seyhan 0322‐359 13 33‐3

Samim Örsoğlu Sedef Çarşısı No:9‐10

4 Denizli 41932042768 Saraylar 0258‐261 42 74

Yavuzhan Bobinaj Hırdavat Mak.

San. ve Tic. Ltd. Şti.

Karatay Sanayi Çobandede Sokak

No:20

5 Konya 9430464498 Meram 0332‐233 29 60

Müştakbey Mah. Ragıpbey Cad.

Topaloğlu Apt. B Blok B/13 Hasan Tezcan

Tezcan Elektrik

6 Muğla 15605713514 Muğla 0252‐212 39 80

Arif Elektroteknik Bobinaj ve Soğutma Sistemleri Tur. San.

İç ve Dış Tic. Ltd. Şti.

Tophane Mah. Menderes Bulvarı No:212

7 Rize 0790182008 Yeşilçay 0464‐217 45 00

Satış Sonrası Hizmet Yeterlilik Belge No: 27525

YETKİLİ SATICI

Şekil

Updating...

Referanslar

Updating...

Benzer konular :
