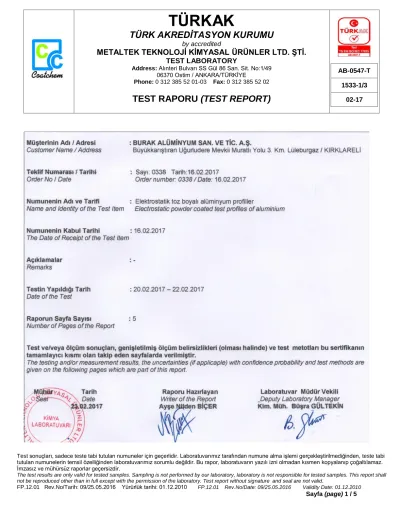

TEST RAPORU (TEST REPORT)

(1)

Test sonuçları, sadece teste tabi tutulan numuneler için geçerlidir. Laboratuvarımız tarafından numune alma işlemi gerçekleştirilmediğinden, teste tabi tutulan numunelerin temsil özelliğinden laboratuvarımız sorumlu değildir. Bu rapor, laboratuvarın yazılı izni olmadan kısmen kopyalanıp çoğaltılamaz.

İmzasız ve mühürsüz raporlar geçersizdir.

The test results are only valid for tested samples. Sampling is not performed by our laboratory, laboratory is not responsible for tested samples. This report shall not be reproduced other than in full except with the permission of the laboratory. Test report without signature and seal are not valid.

FP.12.01 Rev.No/Tarih: 09/25.05.2016 Yürürlük tarihi: 01.12.2010 FP.12.01 Rev.No/Date: 09/25.05.2016 Validity Date: 01.12.2010

Sayfa (page) 1 / 5

TÜRK AKREDİTASYON KURUMU

by accredited

METALTEK TEKNOLOJİ KİMYASAL ÜRÜNLER LTD. ŞTİ.

TEST LABORATORY

Address: Alınteri Bulvarı SS Gül 86 San. Sit. No:1/49 06370 Ostim / ANKARA/TÜRKİYE

Phone: 0 312 385 52 01-03 Fax: 0 312 385 52 02

TEST RAPORU (TEST REPORT)

AB-0547-T 1533-1/3

02-17

(2)

Elektrostatik toz boya kaplı alüminyum profil numunesinin Qualicoat standardına göre Machu testine tabi tutulmasıyla boya kaplamasının korozyona karşı direncinin tayin edilmesidir.

MACHU test in order to the evaluation of the corrosion resistance of the electrostatic powder coated test Profile of aluminium according to the QUALICOAT standard.

2. TEST EDİLECEK MALZEME(SAMPLES UNDER TEST):

Numune Hazırlığı : Müşteri tarafından yapılmıştır.

Preparation of the test profile : by the Client.

Şartlandırma : Müşteri tarafından yapılmıştır.

Conditioned of the test profile : by the Client.

Adı / İşaretleme Kodu : Elektrostatik toz boyalı alüminyum profiller

Description of the test sample : Electrostatic powder coated test profiles of aluminium Ebatları / Adedi : 3 adet

Dimensions / item(s) : 3 pieces

Not: Test profilleri 13.02.2017 tarihinde hazırlanmıştır. Profillerin üzerinde Qualicoat tetkikçisinin imzası vardır.

Note: Test profiles were prepared by the client on the date of 13.02.2017. There is Oualicoat inspector’s signature onto the test profile.

3. KULLANILAN STANDARTLAR (USED STANDARDS):

QUALICOAT - Mimari uygulamalar için alüminyum üzeri boya, lak ve toz boya kaplamalarının kalite etiketlemesi için özellikler

QUALICOAT INSPECTIONS CONDUCTED – Specification for a quality label for paint, lacquer and powder coatings on

aluminium for architectural applications

(3)

TÜRK AKREDİTASYON KURUMU

by accredited

METALTEK TEKNOLOJİ KİMYASAL ÜRÜNLER LTD. ŞTİ.

TEST LABORATORY

Phone: 0 312 385 52 01-03 Fax: 0 312 385 52 02

TEST RAPORU (TEST REPORT)

AB-0547-T 1533-1/3

02-17

4. TEST PROGRAMI (TEST PROGRAMME):

Machu testi; ( QUALICOAT madde 2.11 standardına göre ) Machu test; ( according to QUALICOAT section 2.11 ) Test numunesi: 3 adet profil

Test sample: 3 pieces Test çözeltisi:

Test solution : NaCl: 50 ± 1 g/l

CH₃ COOH (Glacial) : 10 ± 1 ml/l H₂ O₂ (30%) : 5 ± 1 ml/l

Test Sıcaklığı: 37 ± 1

⁰

C Test Temperature: 37 ± 1

⁰

C pH Değeri: 3,13

pH Value: 3,13

Toplam test süresi: 48 ± 0.5 saat Total test duration: 48 ± 0.5 hours

Testte kullanılan saf suyun iletkenliği : 25

⁰

C de 3,90 µS/ cm Conductivity of pure water used for test : 25

⁰

C de 3,90 µS/ cm

Ön hazırlık: Profil teste konulmadan önce yüzeyi hafif nemli bir kağıt mendil ile kaplamaya zarar vermeyecek şekilde silinerek elden ve diğer ortamlardan bulaşmış korozyon tetikleyici yağ ve kirlilik unsurları ortadan kaldırılmıştır. Profil yüzeyine X çizik uygulanmıştır.

Pretreatment: Surfaces of test profile with a damp tissue paper before being placed in the test without any damage to the coating has been cleaned. Thus, oil and pollution factors which may cause corrosion is eliminated. X cut was applied on the test profile before the test.

Son İşlem: Gerek yok.

Aftertreatment: Not required.

(4)

Test Cihazı Adı (Name of the Test Equipments)

Kalibrasyon Yapılma Tarihi / Kalibrasyon Bitiş Tarihi (Calibration Date /

Expiration Date of Calibration)

Modeli (Model)

Üretici Firma (Manufacturer)

Su banyosu MT-SUB-010

Water bath MT-SUB-010 15.06.2016 / 15.06.2019 - MEMMERT

Etalon MT-ET50-034

Etalon MT-ET50-034 29.06.2016 / 29.06.2019 E2 BAYKON

Hassas Terazi MT-TR4-065

Balance MT-TR4-065 20.06.2016 / 20.06.2017 d: 0,1 mg PRECISA

pH Metre MT-PHM-110 pH Meter MT-PHM-110

Her ölçüm öncesi kalibrasyonu yapılır.

pH meter is calibrated before each measurement.

STARA1110 THERMO SCIENTIFIC

İletkenlik ölçer MT-İLT-011 Conductivity meter MT-ILT-011

Her ölçüm öncesi kalibrasyonu yapılır.

Conductivity meter is calibrated before each measurement.

STARTER300C OHAUS

6. TEST SONUÇLARI (TEST RESULTS):

Numune Sample

Olması Gereken Değer Recommended Values

Test Sonuçları Test Results

Yorum Comment 1. Profil

1. Profile

Çiziğin her bir kenarından 0,5 mm den fazla ilerleme olmamalıdır.

No infiltration exceeding 0,5 mm on both sides of the scratch

İlerleme yoktur.

No infiltration.

UYGUN

SATISFACTORY 2. Profil

2. Profile

İlerleme yoktur.

No infiltration.

UYGUN

SATISFACTORY 3. Profil

3. Profile

İlerleme yoktur.

No infiltration.

UYGUN

SATISFACTORY

(5)

TÜRK AKREDİTASYON KURUMU

by accredited

METALTEK TEKNOLOJİ KİMYASAL ÜRÜNLER LTD. ŞTİ.

TEST LABORATORY

Phone: 0 312 385 52 01-03 Fax: 0 312 385 52 02

TEST RAPORU (TEST REPORT)

AB-0547-T 1533-1/3

02-17

7. YORUM (COMMENT):

Elektrostatik toz boya kaplı profiller QUALICOAT kapsamında Machu testini geçmiştir.

Electrostatic powder coated test profiles of aluminium passed. for Machu test according to QUALICOAT requirements.

EK-1: Test fotoğrafları

Appendix-1: Test Photographs

NOT-1 : Ekler sadece mail ile pdf formatında hazırlanan raporla birlikte gönderilmektedir. Orijinal raporda ekler bulunmamaktadır.

Note-1 : Appendixes of report are only sent with e-mail. Appendixes aren’t included to the original test report.

*

ile gösterilen testler akreditasyon kapsamımızda bulunmamaktadır.

*

shown tests are not our accreditation scope.

TEST OPERATÖRÜ (TEST OPERATOR) HAZAL MERCAN

KİMYAGER (CHEMIST)

(6)

(7)

TÜRK AKREDİTASYON KURUMU

by accredited

METALTEK TEKNOLOJİ KİMYASAL ÜRÜNLER LTD. ŞTİ.

TEST LABORATORY

Phone: 0 312 385 52 01-03 Fax: 0 312 385 52 02

TEST RAPORU (TEST REPORT)

AB-0547-T 1533-2/3

04-17

1. MÜŞTERİNİN TALEBİ (DEMANDS OF THE CLIENT):

Elektrostatik toz boya kaplı alüminyum profillerin 1000 saat filiform korozyonu testlerine tabi tutulmasıyla boya kaplamasının korozyona karşı direncinin tayin edilmesidir.

Filiform corrosion test for 1000 hours in order to evaluation of the corrosion resistance of the electrostatic powder coated test profiles of aluminium according to QUALICOAT standard.

2. TEST EDİLECEK MALZEME(SAMPLES UNDER TEST):

Numune Hazırlığı : Müşteri tarafından yapılmıştır.

Preparation of the test profile : by the Client.

Şartlandırma : Müşteri tarafından yapılmıştır.

Conditioned of the test profile : by the Client.

Adı / İşaretleme Kodu : Elektrostatik toz boyalı alüminyum profiller

Description of the test sample : Electrostatic powder coated test profiles of aluminium Ebatları / Adedi : 3 adet

Dimensions / item(s) : 3 pieces

Not: Test profilleri 13.02.2017 tarihinde hazırlanmıştır. Profillerin üzerinde Qualicoat tetkikçisinin imzası vardır.

Note: Test profiles were prepared by the client on the date of 13.02.2017.There is Oualicoat inspector’s signature onto the test profile.

3. KULLANILAN STANDARTLAR (USED STANDARDS):

QUALICOAT - Mimari uygulamalar için alüminyum üzeri boya, lak ve toz boya kaplamalarının kalite etiketlemesi için özellikler

QUALICOAT INSPECTIONS CONDUCTED – Specification for a quality label for paint, lacquer and powder coatings on aluminium for architectural applications

ISO 4623-2 Boyalar ve vernikler – Filiform korozyona direncin değerlendirilmesi – Part 2: Alüminyum malzemeler

ISO 4623-2 Paints and varnishes - Determination of resistance to filiform corrosion –

Part 2: Aluminium substrates

(8)

Filiform korozyon testi; ( ISO 4623-2 standardına göre ) Filiform corrosion test; ( according to ISO 4623-2 )

Test bilgisi: Test plakaları üzerine yatay ve dikey olacak şekilde iki çizik atılmıştır. Bu çizikler üzerine konsantrasyonu 37%, yoğunluğu 1.18 g/cm3 olan hidroklorik asit damlatılmış ve 1 dakika boyunca bekletilmiştir. Ardından çizikler üzerindeki asit kalıntıları silinerek test plakaları ortam koşullarında 1 saat bekletildikten sonra 1000 saat için 40 ± 2°C ve 82 ± 5% bağıl nem ortamına konulmuştur.

Test information: The scratches are applied either vertically or horizontally onto the test panels. Corrosion is produced by dripping hydrochloric acid (concentration 37%, density 1.18 g/cm3) along the scratches for 1 minute. Then the acid is removed carefully with a piece of cloth. After 1 hour in laboratory conditions, the samples are put into the test cabinet at 40 ±2°C and 82 ±5% relative humidity for 1000 hours.

Deneyde kullanılan saf suyun iletkenliği : 3,94 µS/ cm Conductivity of pure water used for test : 3,94 µS/ cm Test plakalarının kabin içinde duvardan uzaklığı: yaklaşık 100mm Distance from the wall of test panels : at least 100 mm Test plakalarının kabin içinde sudan uzaklığı : yaklaşık 200mm Distance from water of test panels : at least 200 mm Test plakalarının birbirine uzaklığı : yaklaşık 20 mm Distance between test panels : at least 20 mm

5. EKİPMAN BİLGİLERİ ( EQUIPMENT INFORMATION):

Test Cihazı Adı

(Name of Test Equipments)

Kalibrasyon Yapılma Tarihi / Kalibrasyon Bitiş Tarihi (Calibration Date /

Expiration Date of Calibration)

Modeli (Model)

Üretici Firma (Manufacturer) Nem Dayanımı Test Kabini

MT-NEM-067 Humidity Cabinet MT-NEM-067

03.02.2017 / 03.02.2018 CON 300-FL AIR

CWC VLM GmbH

İletkenlik ölçer MT-İLT-011 Conductivity meter MT-ILT-011

Her ölçüm öncesi kalibrasyonu yapılır.

Conductivity meter is calibrated before each measurement.

STARTER300C OHAUS

(9)

Test sonuçları, sadece teste tabi tutulan numuneler için geçerlidir. Laboratuvarımız tarafından numune alma işlemi gerçekleştirilmediğinden, teste tabi tutulan numunelerin temsil özelliğinden laboratuvarımız sorumlu değildir. Bu rapor, laboratuvarın yazılı izni olmadan kısmen kopyalanıp çoğaltılamaz. İmzasız ve mühürsüz raporlar geçersizdir.

The test results are only valid for tested samples. Sampling is not performed by our laboratory, laboratory is not responsible for tested samples. This report shall not be reproduced other than in full except with the permission of the laboratory. Test report without signature and seal are not valid.

TÜRK AKREDİTASYON KURUMU

by accredited

METALTEK TEKNOLOJİ KİMYASAL ÜRÜNLER LTD. ŞTİ.

TEST LABORATORY

Phone: 0 312 385 52 01-03 Fax: 0 312 385 52 02

TEST RAPORU (TEST REPORT)

AB-0547-T 1533-2/3

04-17

6. TEST SONUÇLARI (TEST RESULTS):

Numune Sample

Olması Gereken Değer Requirements

Test Sonucu Test Result

Yorum Comment 1. Profil

1. Profile

Çiziğin 10 cm lik her bir kenarında kabul edilebilir değerler;

L ( en uzun ipliklenme ) ≤ 4 mm

M ( İpliklenmenin ortalama uzunluğu ) ≤ 2 mm İpliklenme sayısı ≤ 20

Acceptable limits within 10 cm on each side of the scratch:

L ( longest filament ) ≤ 4 mm

M ( average length of filaments ) ≤ 2 mm Number of filaments ≤ 20

İpliklenme görülmemiştir. L0/M0 No filament. L0/M0

UYGUN

SATISFACTORY 2. Profil

2. Profile

İpliklenme görülmemiştir. L0/M0 No filament. L0/M0

UYGUN

SATISFACTORY 3. Profil

3. Profile

İpliklenme görülmemiştir. L0/M0 No filament. L0/M0

UYGUN

SATISFACTORY

(10)

Test results are classified according to the scale below at the QUALICOAT:

A. 3 numune uygun = 0 numune uygun değil A. 3 samples satisfactory = 0 sample unsatisfactory B. 2 numune uygun = 1 numune uygun değil B. 2 samples satisfactory = 1 sample unsatisfactory C. 1 numune uygun = 2 numune uygun değil C. 1 sample satisfactory = 2 samples unsatisfactory D. 0 numune uygun = 3 numune uygun değil D. 0 sample satisfactory = 3 samples unsatisfactory

ONAYLAMAK APPROVAL

LİSANS VERMEK LICENCE

A

UYGUN

SATISFACTORY

UYGUN

SATISFACTORY

B UYGUN

SATISFACTORY

Bir yorum ile uygunluk verilir.

Satisfactory with a comment to the coating plant.

C

UYGUN DEĞİL UNSATISFACTORY

AASS testi tekrarlanır, ikinci test sonuçları A ya da B çıkarsa inceleme uygundur, değilse uygun değildir.

Repetition of the acetic acid salt spray resistance test. If the result of this second test is A or B, the inspection is satisfactory, otherwise it is unsatisfactory.

D

UYGUN DEĞİL UNSATISFACTORY

UYGUN DEĞİL

UNSATISFACTORY

(11)

TÜRK AKREDİTASYON KURUMU

by accredited

METALTEK TEKNOLOJİ KİMYASAL ÜRÜNLER LTD. ŞTİ.

TEST LABORATORY

Phone: 0 312 385 52 01-03 Fax: 0 312 385 52 02

TEST RAPORU (TEST REPORT)

AB-0547-T 1533-2/3

04-17

7. YORUM (COMMENT):

Elektrostatik toz boya kaplı profiller QUALICOAT kapsamında 1000 saatlik filiform korozyon testini başarıyla geçmiştir.

Electrostatic powder coated test profiles of aluminium successfully passed for 1000 hours filiform corrosion resistance tests according to QUALICOAT requirements.

Appendix-1: Test Photographs

EK-2: Filiform derecesinin referans standardlar ile kıyaslama fotoğrafları

Appendix-2:

Degree of filiform corrosion by comparison with the photographic reference standards

Note-1 : Appendixes of report are only sent with e-mail. Appendixes aren’t included to the original test report.

*

Shown tests are not our accreditation scope.

TEST OPERATÖRÜ (TEST OPERATOR) HAZAL MERCAN

KİMYAGER (CHEMIST)

(12)

(13)

TÜRK AKREDİTASYON KURUMU

by accredited

METALTEK TEKNOLOJİ KİMYASAL ÜRÜNLER LTD. ŞTİ.

TEST LABORATORY

Adress: Alınteri Bulvarı SS Gül 86 San. Sit. No:1/49 06370 Ostim / ANKARA/TÜRKİYE

Phone: 0 312 385 52 01-03 Fax: 0 312 385 52 02

TEST RAPORU (TEST REPORT)

AB-0547-T 1533-3/3

04-17

1. MÜŞTERİNİN TALEBİ (DEMAND OF THE CLIENT):

Elektrostatik toz boya kaplı alüminyum profillerin DIN EN ISO 9227 standardına göre 1000 saat asetik asitli tuz püskürtme (AASS) testine tabi tutulmasıyla boya kaplamasının korozyona karşı direncinin tayin edilmesidir.

Acetic acid salt spray test (AASS) for 1000 hours in order to evaluation of the corrosion resistance of the electrostatic powder coated test profiles of aluminium according to ISO 9227 standard.

2. TEST EDİLECEK MALZEME(SAMPLES UNDER TEST):

Numune Hazırlığı : Müşteri tarafından yapılmıştır.

Preparation of the test profile : by the Client.

Şartlandırma : Müşteri tarafından yapılmıştır.

Conditioned of the test profile : by the Client.

Adı / İşaretleme Kodu : Elektrostatik toz boyalı alüminyum profiller

Description of the test sample : Electrostatic powder coated test profiles of aluminium Ebatları / Adedi : 3 adet

Dimensions / item(s) : 3 profiles

Not: Test profilleri 13.02.2017 tarihinde hazırlanmıştır. Profillerin üzerinde Qualicoat tetkikçisinin imzası vardır.

Note:Test profiles were prepared by the client on the date of 13.02.2017. There is Oualicoat inspector’s signature onto the test profile.

3. KULLANILAN STANDARTLAR (USED STANDARDS):

QUALICOAT - Mimari uygulamalar için alüminyum üzeri boya, lak ve toz boya kaplamalarının kalite etiketlemesi için özellikler

QUALICOAT INSPECTIONS CONDUCTED – Specification for a quality label for paint, lacquer and powder coatings on aluminium for architectural applications

TS EN ISO 9227 Korozyon Deneyleri - Yapay Atmosferde Tuz Püskürtme Deneyleri ISO 9227 Corrosion tests in artificial atmospheres - Salt spray tests

TS 9260 EN ISO 4628-2 Boyalar ve Vernikler- Boya Kaplamalarındaki Bozulmanın Değerlendirilmesi-

Kusurların Büyüklük ve Miktarı ile Görünüşteki Yeknesak Değişikliklerin Şiddetinin Kısa Gösterilişi - Bölüm 2: Kabarcıklanma Derecesinin Değerlendirilmesi

ISO 4628-2 Paints and varnishes - Evaluation of degradation of coatings - Designation of quantity and

size of defects, and of intensity of uniform changes in appearance - Part 2: Assessment of

degree of blistering

(14)

Asetik asitli tuz püskürtme testi ( AASS); ( TS EN ISO 9227 standardına göre )

Acetic acide salt spray test (AASS); ( according to ISO 9227 ) Test numunesi: 3 adet profil

Test sample: 3 profiles Uygulama: Sürekli spreyleme Exposure: Continuous spraying

Korozif atmosfer: (5 ± 0,5)% Tuzlu Su

Corrosive atmosphere: (5 ± 0,5)% NaCl solution pH Değeri : 3,1 – 3,3 (25 ± 2)

⁰

C de

pH Value: 3,1 – 3,3 ( at 25

⁰

C ) Test Kabini Sıcaklığı: (35 ± 2)

⁰

C

Temperature in the test chamber: 35 ± 2

⁰

C Bağıl nem: -

Relative humidity: Undefined

Toplam test süresi: 1000 saat ( 42 gün ) Total test duration: 1000 hours ( 42 days )

Testte kullanılan saf suyun iletkenliği : 3,94 µS/ cm Conductivity of pure water used for test : 3,94 µS/ cm Testte kullanılan tuzun saflığı : % 99. 8 Assay of pure salt used for test : % 99. 8

Tuz çözeltisinin her gün alınan ph ölçümleri (ortalama) : 3,27 (25 ± 2

⁰

C) Olması gereken değer: 3,1 – 3,3 (25 ± 2)

⁰

C de

pH measurements of salt solution (average) : 3,27 (25 ± 2

⁰

C)

Requirement: 3,1 – 3,3 (25 ± 2)

⁰

C

(15)

TÜRK AKREDİTASYON KURUMU

by accredited

METALTEK TEKNOLOJİ KİMYASAL ÜRÜNLER LTD. ŞTİ.

TEST LABORATORY

Phone: 0 312 385 52 01-03 Fax: 0 312 385 52 02

TEST RAPORU (TEST REPORT)

AB-0547-T 1533-3/3

04-17

Ön hazırlık: Profil teste konulmadan önce yüzeyi hafif nemli bir kağıt mendil ile kaplamaya zarar vermeyecek şekilde silinerek elden ve diğer ortamlardan bulaşmış korozyon tetikleyici yağ ve kirlilik unsurları ortadan kaldırılmıştır. Profil yüzeyine X çizik uygulanmıştır.

Pretreatment: Surfaces of test profile with a damp tissue paper before being placed in the test without any damage to the coating has been cleaned. Thus, oil and pollution factors which may cause corrosion is eliminated. X cut was applied on the test profile before the test.

Son İşlem: Gerek yok.

Aftertreatment: Not required.

5. EKİPMAN BİLGİLERİ ( EQUIPMENT INFORMATIONS):

Test Cihazı Adı

(Name of Test Equipments)

Kalibrasyon Yapılma Tarihi / Kalibrasyon Bitiş Tarihi (Calibration Date /

Expiration Date of Calibration)

Modeli (Model)

Üretici Firma (Manufacturer) Tuzlu Sis Korozyon Cihazı

MT-SİS-091

Salt spray chamber MT-SİS-091

15.06.2016 / 15.06.2017 - ÖZMEKATES

pH Metre MT-PHM-110 pH Meter MT-PHM-110

Her ölçüm öncesi kalibrasyonu yapılır.

pH meter is calibrated before each measurement.

STARA1110 THERMO

SCIENTIFIC İletkenlik Ölçer

MT-İLT-011 Conductivity meter MT-ILT-011

Her ölçüm öncesi kalibrasyonu yapılır.

Conductivity meter is calibrated before each measurement.

STARTER 300C OHAUS

(16)

Test sonuçları, sadece teste tabi tutulan numuneler için geçerlidir. Laboratuvarımız tarafından numune alma işlemi gerçekleştirilmediğinden, teste tabi tutulan numunelerin temsil özelliğinden laboratuvarımız sorumlu değildir. Bu rapor, laboratuvarın yazılı izni olmadan kısmen kopyalanıp çoğaltılamaz. İmzasız ve mühürsüz raporlar geçersizdir.

The test results are only valid for tested samples. Sampling is not performed by our laboratory, laboratory is not responsible for tested samples. This report shall not be reproduced other than in full except with the permission of the laboratory. Test report without signature and seal are not valid.

Numune

Sample

Olması Gereken Değer Recommended Values

Test Sonuçları Test Results

Yorum Comment

1. Profil 1. Profile

ISO 4628-2 ye göre kabarcıklanma 2S(2) den fazla olmayacaktır.

10 cm uzunluğundaki çizik etrafında max 16 mm

²

yayılmaya izin verilir, ancak yayılmalardan herhangi biri 4 mm yi geçmemelidir.

No blistering in excess of 2 (S2) according to ISO 4628-2.

An infiltration of maximum 16 mm

²

is allowed over a scratch length of 10 cm but the length of any single infiltration must not exceed 4 mm.

Kabarcıklanma derecesi: 0S(0) Degree of blistering: 0S(0) Kabarcıklanma yayılması:Yok.

Infiltration of blistering: No.

En uzun yayılma boyu: Yok.

The length of any single infiltration: No.

UYGUN

SATISFACTORY

2. Profil 2. Profile

Kabarcıklanma derecesi: 0S(0) Degree of blistering: 0S(0) Kabarcıklanma yayılması:Yok.

Infiltration of blistering: No.

En uzun yayılma boyu: Yok.

The length of any single infiltration: No.

UYGUN

SATISFACTORY

3. Profil 3. Profile

Kabarcıklanma derecesi: 0S(0) Degree of blistering: 0S(0) Kabarcıklanma yayılması:Yok.

Infiltration of blistering: No.

En uzun yayılma boyu: Yok.

The length of any single infiltration: No.

UYGUN

SATISFACTORY

(17)

TÜRK AKREDİTASYON KURUMU

by accredited

METALTEK TEKNOLOJİ KİMYASAL ÜRÜNLER LTD. ŞTİ.

TEST LABORATORY

Phone: 0 312 385 52 01-03 Fax: 0 312 385 52 02

TEST RAPORU (TEST REPORT)

AB-0547-T 1533-3/3

04-17

QUALICOAT’ a göre test sonuçları aşağıdaki gibi sınıflandırılır:

Test results are classified according to the scale below at the QUALICOAT:

A. 3 numune uygun = 0 numune uygun değil A. 3 samples satisfactory = 0 sample unsatisfactory B. 2 numune uygun = 1 numune uygun değil B. 2 samples satisfactory = 1 sample unsatisfactory C. 1 numune uygun = 2 numune uygun değil C. 1 sample satisfactory = 2 samples unsatisfactory D. 0 numune uygun = 3 numune uygun değil D. 0 sample satisfactory = 3 samples unsatisfactory

ONAYLAMAK APPROVAL

LİSANS VERMEK LICENCE

A

UYGUN

SATISFACTORY

UYGUN

SATISFACTORY

B UYGUN

SATISFACTORY

Bir yorum ile uygunluk verilir.

Satisfactory with a comment to the coating plant.

C

UYGUN DEĞİL UNSATISFACTORY

AASS testi tekrarlanır, ikinci test sonuçları A ya da B çıkarsa inceleme uygundur, değilse uygun değildir.

Repetition of the acetic acid salt spray resistance test. If the result of this second test is A or B, the inspection is satisfactory, otherwise it is unsatisfactory.

D

UYGUN DEĞİL UNSATISFACTORY

UYGUN DEĞİL

UNSATISFACTORY

(18)

7. YORUM (COMMENT):

Elektrostatik toz boya kaplı profiller QUALICOAT kapsamında 1000 saatlik asetik asitli tuz püskürtme testini (AASS) geçmiştir.

Electrostatic powder coated test profiles of aluminium passed for 1000 hours acetic acid salt spray resistance test according to QUALICOAT requirements.

Appendix-1: Test Photographs

EK-2:Kabarcıklanma derecesinin referans standardlar ile kıyaslama fotoğrafları

Appendix-2: Degree of blistering by comparison with the photographic reference standards

Note-1 : Appendixes of report are only sent with e-mail. Appendixes aren’t included to the original test report.
