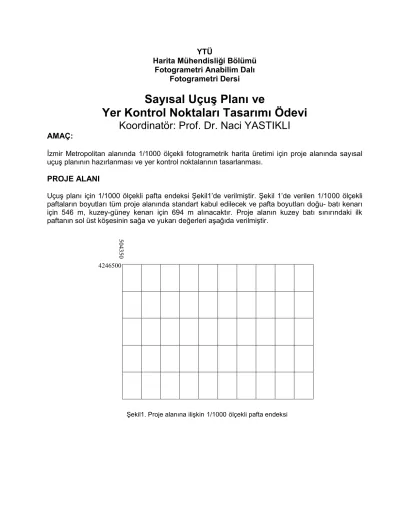

YTÜ
Harita Mühendisliği Bölümü Fotogrametri Anabilim Dalı
Fotogrametri Dersi
Sayısal Uçuş Planı ve
Yer Kontrol Noktaları Tasarımı Ödevi
Koordinatör: Prof. Dr. Naci YASTIKLI
AMAÇ:
İzmir Metropolitan alanında 1/1000 ölçekli fotogrametrik harita üretimi için proje alanında sayısal uçuş planının hazırlanması ve yer kontrol noktalarının tasarlanması.
PROJE ALANI
Uçuş planı için 1/1000 ölçekli pafta endeksi Şekil1’de verilmiştir. Şekil 1’de verilen 1/1000 ölçekli paftaların boyutları tüm proje alanında standart kabul edilecek ve pafta boyutları doğu- batı kenarı için 546 m, kuzey-güney kenarı için 694 m alınacaktır. Proje alanın kuzey batı sınırındaki ilk paftanın sol üst köşesinin sağa ve yukarı değerleri aşağıda verilmiştir.
Şekil1. Proje alanına ilişkin1/1000ölçekli pafta endeksi 4246500
504350
SAYISAL UÇUŞ PLANI
Sayısal uçuş planı için gerekli uçuş parametreleri Fotogrametri dersi Grup 11 (Prof. Dr. Bülent BAYRAM) Grup 12 (Prof. Dr. Naci YASTIKLI) ve Grup 13’de (Doç. Dr. M. Ümit GÜMÜŞAY) ve Grup yer alan her öğrenci için ekteki tablolarda verilmiştir. Sayısal uçuş planlamasında kullanılacak UltraCam X ve DMC kamerasının piksel sayıları aşağıdadır.
İSTENİLENLER
Proje alanı boyutları (L
b, L
a) Fotoğraf ölçeği,
Fotoğraf boyutları,
Fotoğrafın arazide kapladığı alan,
Renkli bir fotoğrafın bellekte kapladığı alan, Sayısal kameranın çözünürlüğü,
Baz uzaklığı,
Kolonlar arası mesafe ve kolon sayısı, Kolondaki model ve fotoğraf sayıları,
Tüm proje alanındaki model ve fotoğraf sayıları, Net model alanı,
Uçuş yüksekliği, B/h oranı,
İki fotoğraf çekimi arasındaki süre ( t ), Görüntü yürümesi ve
Her bir fotoğraf çekim noktasının X (Sağa Değer), Y (Yukarı değer), Z (Uçuş yüksekliği) koordinatları
uçuş yönü
DMC
13824
7680
14430
9420
uçuş yönü
UltraCam X
YER KONTROL NOKTALARININ TASARIMI
Her bir öğrenciye ait uçuş parametreleri kullanılarak hesaplanan proje alanına ait kolon sayısı ve her bir kolondaki model sayıları esas alınarak Şekil 1’deki pafta endeksine benzer bir şekilde proje alanındaki tüm modelleri gösteren bir şekil ölçeksiz olarak A4 formatına sığacak şekilde çizilecektir.
Bu şekil üzerinde i=2B aralıklı yatay ve i=4B araklı düşey kontrol noktaları tasarlanacaktır.
İSTENİLENLER
Her bir öğrenciye ait uçuş parametreleri esas alınarak hazırlanan Şekil 1’deki pafta endeksine benzer bir şekilde proje alanındaki tüm modelleri gösteren A4 formatına sığacak ölçeksiz bir şekil üzerinde i=2B aralıklı yatay ve i=4B araklı düşey kontrol noktaları tasarımı.
TESLİM TARİHİ
İstenilen bilgiler verilenler yardımıyla hesaplanarak ekte yer alan Sayısal Uçuş Planı Ödev Teslim Formu 1 ve Sayısal Uçuş Planı Ödev Teslim Formu 2 üzerine doldurulacak ve yer kontrol noktalarının tasarımı A4 formatına sığacak ölçeksiz bir şekil üzerinde gösterilerek Tüm Gruplar (Grup 11, 12 ve 13) 14 Mayıs Salı ders saatinde ilgili öğretim üyesine imza karşılığı teslim edilecektir.
İlan Tarihi: 15 Nisan 2019
Tablo 1. Sayısal Uçuş Planı Ödevi Prof. Dr. Bülent BAYRAM Grup 11 Uçuş Parametreleri
Sıra
No No Adı Soyadı
Uçuş Yönü
p q V dt
Kamera c Piksel Sayısı Piksel B. YÖA
% % (km/h) (sn) mm satır sütün μm cm 1 4045090 ŞEVKET KARATAŞ Batı-D 60 30 180 0.002 UltraCam X 100 14430 9420 7.8 8.2 2 9046031 ÖMER AKTAŞ Batı-D 60 28 180 0.002 UltraCam X 100 14430 9420 7.8 8 3 11046840 HASAN TUNÇ Batı-D 60 25 180 0.002 UltraCam X 100 14430 9420 7.8 7.8 4 11047067 ALPER SEÇKİN Batı-D 60 23 180 0.002 UltraCam X 100 14430 9420 7.8 7.6 5 12046085 ÖMER DÜZGÜN Batı-D 60 20 180 0.002 UltraCam X 100 14430 9420 8.4 7.4 6 13046037 MUHAMMED
ALİ BEŞEN Batı-D 70 30 180 0.002 UltraCam X 100 14430 9420 7.8 7.2 7 13046081 SEDA ŞAHİN Batı-D 70 28 180 0.002 UltraCam X 100 14430 9420 7.8 7 8 13047050 SİNEM MANSUROĞLU Batı-D 70 25 180 0.002 UltraCam X 100 14430 9420 7.8 6.8 9 13047057 MESUT USTA Batı-D 70 23 180 0.002 UltraCam X 100 14430 9420 7.8 6.6 10 14046009 MUSTAFA
KEMAL UTKU Batı-D 70 20 180 0.002 UltraCam X 100 14430 9420 7.8 6.4 11 14046083 OKAN AYAR Batı-D 60 30 180 0.002 UltraCam X 95 14430 9420 7.6 8.2 12 14046088 ABDUSSAME
D AYDEMİR Batı-D 60 28 180 0.002 UltraCam X 95 14430 9420 7.6 8 13 14046090 DİLARA KAVUN Batı-D 60 25 180 0.002 UltraCam X 95 14430 9420 7.6 7.8 14 15046002 MUSTAFA
SAİD AKTI Batı-D 60 23 180 0.002 UltraCam X 95 14430 9420 7.6 7.6 15 15046008 ŞEVAL YANAR Batı-D 60 20 180 0.002 UltraCam X 95 14430 9420 7.6 7.4 16 15046009 ÖMER IŞIK Batı-D 70 30 180 0.002 UltraCam X 95 14430 9420 7.6 7.2 17 15046016 ÖMER
FARUK DİLEK Batı-D 70 28 180 0.002 UltraCam X 95 14430 9420 7.6 7 18 15046021 GİZEM SEZER Batı-D 70 25 180 0.002 UltraCam X 95 14430 9420 7.6 6.8 19 15046025 GÖZDE KAVAS Batı-D 70 23 180 0.002 UltraCam X 95 14430 9420 7.6 6.6 20 15046027 ÖZGE DAŞARGÖL Batı-D 70 20 180 0.002 UltraCam X 95 14430 9420 7.6 6.4 21 15046038 İREM NUR UZUN Batı-D 60 30 180 0.002 UltraCam X 90 14430 9420 7.4 8.2 22 15046046 İREM İSMAİLOĞLU Batı-D 60 28 180 0.002 UltraCam X 90 14430 9420 7.4 8 23 15046051 JİYAN KARAKAŞ Batı-D 60 25 180 0.002 UltraCam X 90 14430 9420 7.4 7.8 24 15046057 HASAN KÖSE Batı-D 60 23 180 0.002 UltraCam X 90 14430 9420 7.4 7.6 25 15046064 LEYLA GÜNEŞ Batı-D 60 20 180 0.002 UltraCam X 90 14430 9420 7.4 7.4 26 15046067 ANIL CAN SULAR Batı-D 70 30 180 0.002 UltraCam X 90 14430 9420 7.4 7.2 27 15046068 İLAYDA
BİNGÜL TEK Batı-D 70 28 180 0.002 UltraCam X 90 14430 9420 7.4 7 28 15046070 MÜCAHİT
SUAT DEMİREL Batı-D 70 25 180 0.002 UltraCam X 90 14430 9420 7.4 6.8 29 15046074 ESRA NUR ÇATAL Batı-D 70 23 180 0.002 UltraCam X 90 14430 9420 7.4 6.6 30 15046082 LÜTFULLAH DÖNMEZ Batı-D 70 20 180 0.002 UltraCam X 90 14430 9420 7.4 6.4 31 15046085 AYŞE SİNEM KALE Batı-D 60 30 180 0.002 UltraCam X 85 14430 9420 7.2 8.2 32 15046087 ERAY KAYAALPLI Batı-D 60 28 180 0.002 UltraCam X 85 14430 9420 7.2 8 33 15046100 BAHAR KOÇ Batı-D 60 25 180 0.002 UltraCam X 85 14430 9420 7.2 7.8 34 15046101 BATUHAN MENGEN Batı-D 60 23 180 0.002 UltraCam X 85 14430 9420 7.2 7.6 35 15046107 YAREN ETLİ Batı-D 60 20 180 0.002 UltraCam X 85 14430 9420 7.2 7.4 36 15046605 MEHMET ALİ PEŞLİ Batı-D 70 30 180 0.002 UltraCam X 85 14430 9420 7.2 7.2 37 15046702 SEFA ZENGİN Batı-D 70 28 180 0.002 UltraCam X 85 14430 9420 7.2 7 38 15046703 MERYEM ARAZ Batı-D 70 25 180 0.002 UltraCam X 85 14430 9420 7.2 6.8 39 15046901 AMJAD ALKHATIB Batı-D 70 23 180 0.002 UltraCam X 85 14430 9420 7.2 6.6 40 16046026 NERGİS KOÇAN Batı-D 70 20 180 0.002 UltraCam X 85 14430 9420 7.2 6.4 41 16046902 AYŞEGÜL AL MOHAMAD Batı-D 60 30 180 0.002 UltraCam X 85 14430 9420 7 8.2 42 Batı-D 60 28 180 0.002 UltraCam X 105 14430 9420 7 8 43 Batı-D 60 25 180 0.002 UltraCam X 105 14430 9420 7 7.8 44 Batı-D 60 23 180 0.002 UltraCam X 105 14430 9420 7 7.6 45
Tablo 1. Sayısal Uçuş Planı Ödevi Prof. Dr. Naci YASTIKLI Grup 12 Uçuş Parametreleri
Sıra
No No Adı Soyadı
Uçuş Yönü
p q V dt
Kamera c Piksel Sayısı Piksel B. YÖA
% % (km/h) (sn) mm satır sütün μm cm 1 8044081 GÖZDE ŞOLPAN Batı-D 60 20 180 0.002 UltraCam X 105 14430 9420 7 7.4 2 10047074 EZGİ UÇAR Batı-D 70 30 180 0.002 UltraCam X 105 14430 9420 7 7.2 3 10047100 ÇAĞIN İNCE Batı-D 70 28 180 0.002 UltraCam X 105 14430 9420 7 7 4 11046029 ERDAL ASAMAKA Batı-D 70 25 180 0.002 UltraCam X 105 14430 9420 7 6.8 5 11047802 HAYRİ ÇÖLKESEN Batı-D 70 23 180 0.002 UltraCam X 105 14430 9420 7 6.6 6 12046072 FATMA
CEYDA TANYOL Batı-D 70 20 180 0.002 UltraCam X 105 14430 9420 7 6.4 7 12046090 MEVCİ UĞUR BÜYÜKÖZKAN Batı-D 60 30 180 0.002 UltraCam X 110 14430 9420 6.8 8.2 8 12047040 CEMALEDDİ
N DEMİREL Batı-D 60 28 180 0.002 UltraCam X 110 14430 9420 6.8 8 9 12047060 ETEM ÇELİKKANAT Batı-D 60 25 180 0.002 UltraCam X 110 14430 9420 6.8 7.8 10 13046006 AHMET ULEMA Batı-D 60 23 180 0.002 UltraCam X 110 14430 9420 6.8 7.6 11 13046010 HASAN YILDIZ Batı-D 60 20 180 0.002 UltraCam X 110 14430 9420 6.8 7.4 12 14046067 YASİN MERCAN Batı-D 70 30 180 0.002 UltraCam X 110 14430 9420 6.8 7.2 13 14046075 ÖMER KEMALOĞLU Batı-D 70 28 180 0.002 UltraCam X 110 14430 9420 6.8 7 14 14046097 MUSTAFA EVCİ Batı-D 70 25 180 0.002 UltraCam X 110 14430 9420 6.8 6.8 15 14046113 SAMET TEK Batı-D 70 23 180 0.002 UltraCam X 110 14430 9420 6.8 6.6 16 14046909 ORKHAN IBRAHIMLI Batı-D 70 20 180 0.002 UltraCam X 110 14430 9420 6.8 6.4 17 15046007 EDA KAYGILI Batı-D 60 30 180 0.002 UltraCam X 115 14430 9420 6.6 8.2 18 15046018 SEMİHA NUR YAĞCIKLI Batı-D 60 28 180 0.002 UltraCam X 115 14430 9420 6.6 8 19 15046028 YAĞIZHAN DİZDAR Batı-D 60 25 180 0.002 UltraCam X 115 14430 9420 6.6 7.8 20 15046032 EMİRHAN DİNÇ Batı-D 60 23 180 0.002 UltraCam X 115 14430 9420 6.6 7.6 21 15046039 MUHAMMED
İBRAHİM HOŞSES Batı-D 60 20 180 0.002 UltraCam X 115 14430 9420 6.6 7.4 22 15046042 BEYZA LAFCI Batı-D 70 30 180 0.002 UltraCam X 115 14430 9420 6.6 7.2 23 15046044 TUNAY PÜREN Batı-D 70 28 180 0.002 UltraCam X 115 14430 9420 6.6 7 24 15046045 RAMAZAN KOÇ Batı-D 70 25 180 0.002 UltraCam X 115 14430 9420 6.6 6.8 25 15046049 MEHMET
ŞABAN KUŞÇU Batı-D 70 23 180 0.002 UltraCam X 115 14430 9420 6.6 6.6 26 15046052 CEREN AKGÜL Batı-D 70 20 180 0.002 UltraCam X 115 14430 9420 6.6 6.4 27 15046054 ÇAĞRI YILMAZ Batı-D 60 30 200 0.002 DMC 120 13824 7680 14 14.5 28 15046056 ORÇUN HOCAOĞLU Batı-D 60 28 200 0.002 DMC 120 13824 7680 14 14 29 15046058 BAHAR TUĞRUL Batı-D 60 25 200 0.002 DMC 120 13824 7680 14 13.5 30 15046065 ECE UYSAL Batı-D 60 23 200 0.002 DMC 120 13824 7680 14 13 31 15046072 YETKİN TÜRE Batı-D 60 20 200 0.002 DMC 120 13824 7680 14 12.2 32 15046075 ÖZLEM KORKMAZ Batı-D 70 30 200 0.002 DMC 120 13824 7680 14 12 33 15046089 MEHMET
SALİH ÇELİK Batı-D 70 28 200 0.002 DMC 120 13824 7680 14 11.5 34 15046091 NACİ BERK ÇAKIR Batı-D 70 25 200 0.002 DMC 120 13824 7680 14 11 35 15046102 YİĞİT IŞIK Batı-D 70 23 200 0.002 DMC 120 13824 7680 14 10.5 36 15046902 AMIRARSALA
N EHSANI Batı-D 70 20 200 0.002 DMC 120 13824 7680 14 10 37 15046907 MERT HADDAD Batı-D 60 30 200 0.002 DMC 115 13824 7680 13.5 14.5 38 16046035 BERKE CANSIZ Batı-D 60 28 200 0.002 DMC 115 13824 7680 13.5 14 39 16046106 SAMET BOSTANCI Batı-D 60 25 200 0.002 DMC 115 13824 7680 13.5 13.5 40 F18046001 MOHAMED MASTO Batı-D 60 23 200 0.002 DMC 115 13824 7680 13.5 13 41 18550014 MUSTAFA
KEMAL SÜRMENELİ Batı-D 60 20 200 0.002 DMC 115 13824 7680 13.5 12.2
42 Batı-D 70 30 200 0.002 DMC 115 13824 7680 13.5 12
43 Batı-D 70 28 200 0.002 DMC 115 13824 7680 13.5 11.5
44 Batı-D 70 25 200 0.002 DMC 115 13824 7680 13.5 11
45
Tablo 1. Sayısal Uçuş Planı Ödevi Doç. Dr. M. Ümit GÜMÜŞAY Grup 13 Uçuş Parametreleri
Sıra
No No Adı Soyadı
Uçuş Yönü
p q V dt
Kamera c Piksel Sayısı Piksel B. YÖA
% % (km/h) (sn) mm satır sütün μm cm 1 7044025 SAMET KARABULUT Batı-D 70 23 200 0.002 DMC 115 13824 7680 13.5 10.5 2 8045069 HAKAN EREN Batı-D 70 20 200 0.002 DMC 115 13824 7680 13.5 10 3 8045087 HAKKI KABOĞLU Batı-D 60 30 200 0.002 DMC 110 13824 7680 13 14.5 4 9046050 NECATİ ÇİFTÇİ Batı-D 60 28 200 0.002 DMC 110 13824 7680 13 14 5 10046025 ÇAĞLAR OĞUR Batı-D 60 25 200 0.002 DMC 110 13824 7680 13 13.5 6 11046012 ERAY
BİRGÜN ERDAĞI Batı-D 60 23 200 0.002 DMC 110 13824 7680 13 13 7 11046068 FARUK BEĞDE Batı-D 60 20 200 0.002 DMC 110 13824 7680 13 12.2 8 11046839 MEHMET SAYIN Batı-D 70 30 200 0.002 DMC 110 13824 7680 13 12 9 11047817 SÜREYYA DALKA Batı-D 70 28 200 0.002 DMC 110 13824 7680 13 11.5 10 12047015 HAKAN UYSAL Batı-D 70 25 200 0.002 DMC 110 13824 7680 13 11 11 12047082 AYKUT CEYHAN Batı-D 70 23 200 0.002 DMC 110 13824 7680 13 10.5 12 13046066 EGE ERTÜZ Batı-D 70 20 200 0.002 DMC 110 13824 7680 13 10 13 14046079 OSMAN BAĞ Batı-D 60 30 200 0.002 DMC 105 13824 7680 12.5 14.5 14 14046701 ÖMER
FARUK TANRIVERDİ Batı-D 60 28 200 0.002 DMC 105 13824 7680 12.5 14 15 15046003 AHMET
LÜTFİ ORAKCI Batı-D 60 25 200 0.002 DMC 105 13824 7680 12.5 13.5 16 15046005 İREM YILMAZ Batı-D 60 23 200 0.002 DMC 105 13824 7680 12.5 13 17 15046010 KEREM CAN ÇELİKKOL Batı-D 60 20 200 0.002 DMC 105 13824 7680 12.5 12.2 18 15046013 ÖNDER KOLCU Batı-D 70 30 200 0.002 DMC 105 13824 7680 12.5 12 19 15046017 SEDANUR SİVRİ Batı-D 70 28 200 0.002 DMC 105 13824 7680 12.5 11.5 20 15046019 FURKAN GÜVER Batı-D 70 25 200 0.002 DMC 105 13824 7680 12.5 11 21 15046020 MEHMET ARKALI Batı-D 70 23 200 0.002 DMC 105 13824 7680 12.5 10.5 22 15046024 AHMET TEPE Batı-D 70 20 200 0.002 DMC 105 13824 7680 12.5 10 23 15046033 MERVE YILMAZ Batı-D 60 30 200 0.002 DMC 125 13824 7680 12 14.5 24 15046035 MEHMET
HANİFİ BOZKURT Batı-D 60 28 200 0.002 DMC 125 13824 7680 12 14 25 15046036 NUH
MEHMET ÖZMERDİVENLİ Batı-D 60 25 200 0.002 DMC 125 13824 7680 12 13.5 26 15046059 İBRAHİM BAŞA Batı-D 60 23 200 0.002 DMC 125 13824 7680 12 13 27 15046061 TUĞÇE ARICAN Batı-D 60 20 200 0.002 DMC 125 13824 7680 12 12.2 28 15046063 OSMAN SERDAR Batı-D 70 30 200 0.002 DMC 125 13824 7680 12 12 29 15046096 ARZU
AYBÜKE ÇİFTÇİ Batı-D 70 28 200 0.002 DMC 125 13824 7680 12 11.5 30 15046098 İLYAS TUNA Batı-D 70 25 200 0.002 DMC 125 13824 7680 12 11 31 15046103 MUHAMMED AKÇAY Batı-D 70 23 200 0.002 DMC 125 13824 7680 12 10.5 32 15046104 AYŞEN KARGIN Batı-D 70 20 200 0.002 DMC 125 13824 7680 12 10 33 15046105 TUĞBA OKUŞ Batı-D 60 30 200 0.002 DMC 130 13824 7680 11.5 14.5 34 15046110 ATAKAN BİLGİLİ Batı-D 60 28 200 0.002 DMC 130 13824 7680 11.5 14 35 15046112 CHILUFYA CHIYEMFYA Batı-D 60 25 200 0.002 DMC 130 13824 7680 11.5 13.5 36 15046909 SUAD PRAMENKOVİÇ Batı-D 60 23 200 0.002 DMC 130 13824 7680 11.5 13 37 16046105 AHMET HİLMİ YAVUZ Batı-D 60 20 200 0.002 DMC 130 13824 7680 11.5 12.2 38 16046108 AHMETNUR
MUHAMMED ÖZKAN Batı-D 70 30 200 0.002 DMC 130 13824 7680 11.5 12 39 16046603 MUHAMMED ALTIN Batı-D 70 28 200 0.002 DMC 130 13824 7680 11.5 11.5 40 16046904 TAHA ZİYA GÜLDAL Batı-D 70 25 200 0.002 DMC 130 13824 7680 11.5 11
41 Batı-D 70 23 200 0.002 DMC 130 13824 7680 11.5 10.5
42 Batı-D 70 20 200 0.002 DMC 130 13824 7680 11.5 10
43 Batı-D 60 30 200 0.002 DMC 135 13824 7680 10 14.5
44
