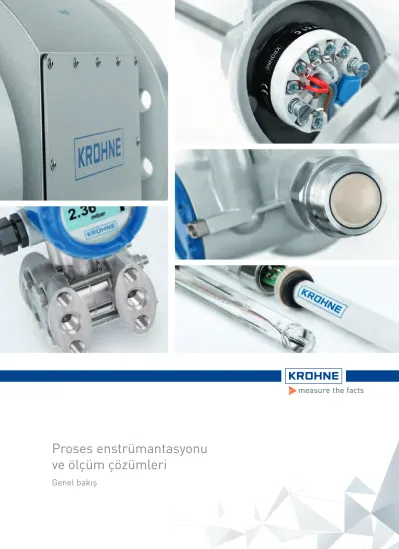

Proses enstrümantasyonu ve ölçüm çözümleri. Genel bakış

(1)

Proses enstrümantasyonu ve ölçüm çözümleri

Genel bakış

(2)

İçindekiler

KROHNE Hakkında Küresel varlık KROHNE Türkiye

Akışölçerler ve akış kontrolörleri Elektromanyetik akışölçerler Kütle akışölçerler

Ultrasonik akışölçerler Değişken kesitli akışölçerler Fark basınç akış ölçümü Vorteks akışölçerler

Mekanik ve elektromanyetik akış kontrolörleri Seviye ölçümü

FMCW radar TDR kılavuzlu radar Ultrasonik

Manyetik by-pass Deplasmanlı Potansiyometrik Hidrostatik basınç Titreşimli

İletkenlik Aksesuarlar Basınç ölçümü Proses basıncı Fark basınç Hidrostatik basınç Sıcaklık ölçümü

Sıcaklık ölçüm elemanları Sıcaklık transmiterleri Proses analizi Sensörler Sistemler Aparatlar

Transmiterler ve işletme birimleri Aksesuarlar

İletişim teknolojileri

Genel Bakış Teknoloji Simgeleri Sanayi alanları

Su ve Atık Su Kimya ve Petrokimya Gıda ve İçecek Petrol ve Gaz Denizcilik Enerji üretimi Servisler Kalibrasyon 3

4 5 6-19 8-9 10-11 12-13 14-15 16-17 18-19 18-19 20-33 22-23 24-25 26-27 28-29 28-29 28-29 30-31 32-33 32-33 32-33 34-37 36-37 36-37 36-37 38-43 40-41 42-43 44-51 46-47 48-49 50-51 50-51 50-51 52-53 54-55 56-67 56-57 58-59 60-61 62-63 64-65 66-67 68-71 70-71

KROHNE trademarks:

KROHNE measure the facts CalSys

CARGOMASTER EcoMATE EGMKROHNE Care M-PHASE OPTIBAR OPTIBATCH OPTIBRIDGE OPTIFLEX OPTIFLUX OPTIMASS OPTISENS OPTISONIC OPTISOUND OPTISWIRL OPTISWITCH OPTISYS OPTIWAVE PipePatrol WATERFLUX SENSOFIT SMARTBASE SMARTMAC SMARTPAT Diğer iş sahiplerinin ticari markaları:

Amphenol Bluetooth^® EtherNet/IP™

FDT Group

FOUNDATION^TM Fieldbus HART®

Hastelloy®

Metaglas^® PACTware PROFIBUS^® PROFINET^® VARIVENT^®

KROHNE – küresel partneriniz

(3)

KROHNE, proses enstrümantasyonu ve otomasyon alanındaki güvenilir partnerinizdir. Müşterilerimize, uygulamalarını uygun ölçüm çözümleriyle eşleştirme yeteneği sunuyoruz. Ayrıca, her boyuttaki enstrü- mantasyon projerleri için eksiksiz bir ürün portföyü, sektöre özel sistem çözümleri ve tamamlayıcı hizmetler sunmaktayız.

1921’den beri endüstriyel proses ölçümlerinde edindiğimiz uzmanlık sayesinde, farklı sektörlerde engin uygulama deneyimi kazandık ve bunları ürünlerimiz, çözümlerimiz ve hizmetlerimizle bütünleştirdik.

Akışölçerlerimizde temel aldığımız fiziksel prensipler gerçekten de uzmanlaştığımız bir alan oldu:

Fiziksel etkileri kullanabilme ve her seferinde eşleşen bir ölçüm çözümü bulma yeteneğimiz, dünya genelindeki müşterilerimiz tarafından güvenilir bir çözüm ortağı olarak kabul edilmemizin asıl nedeni- dir. Ölçülen birincil değerin doğruluğu, proses kontrolünüzü etkileyebilecek ardışık hataların önlenmesi açısından son derece önemlidir. Bu, akışölçerlerimizin değişen veya zorlu proses koşullarında bile güvenilir şekilde ölçüm yapmasını sağlar. Her iki husus da “Gerçekleri ölçeriz” iddiamızı yansıtır.

Sizin için kullandığımız yenilikçi teknolojiler, kapsamlı Ar-Ge faaliyetlerine dayanmaktadır: 3700'ü aşan KROHNE çalışanlarının %10'u araştırma ve geliştirme faaliyetlerinde çalışmaktadır. Odak noktaları, sensör fiziğinin yanı sıra, cihaz iletişiminin ve proses endüstrisinde “Internet of Things (IoT)“ teknolojile- rinin (değerlendirme ve proses optimizasyonu için proses ve cihaz diagnostik verilerinin iletiminde kullanılacak ethernet iletişimi gibi) etkinleştirilmesidir.

“Teknoloji Simgelerimiz”, sizin için yukarıda belirtilen avantajları mükemmel bir şekilde özetlemektedir.

Bunları, bu broşürde yer alan genel ürün portföyümüz içerisinde vurgulanmış olarak bulabilirsiniz.

Ölçüm uygulamanız için uygun bir çözüm bulamazsanız bizimle iletişime geçin, sorununuzu sizin için çözelim.

KROHNE – küresel partneriniz

(4)

4

Küresel ticaret, yerel partnerler

• Üretim tesisleri

• Satış ofisleri veya temsilcilikler Küresel varlık

Yerel ortaklıklardan oluşan bir ağ, küresel çapta faaliyet gösteren tüm şirketlerin teme- lini oluşturur. Yerel ortaklıkların yerel partnerlerle çalışmayı tercih ettiklerini edindiği- miz deneyimlerden biliyoruz.

Müşterilerimiz için, tüm kıtalarda geliştirme ve üretim tesisleri ile satış ve servis organi- zasyonlarından meydana gelen bir ağ oluşturduk. Tüm KROHNE iştirakleri için, sunulan tüm Ürün, Çözüm ve Hizmetlerde aynı küresel kalite standartlarını uyguluyoruz.

Lokal kontağınızı www.krohne.com'da bulabilirsiniz

KROHNE, onlarca yıldır farklı endüstrilerdeki müşterileri için güvenilir bir ortak olmuş- tur. Sektöre özel gereksinimler için ölçüm çözümleri geliştirmek ve müşterilerimize rekabetçi avantajlar sağlamak, her zaman bizim ana odağımız olmuştur. Yerel Endüstri Yöneticileri'nin yanı sıra, rahat bir iletişim için çeşitli sektörlerde Global Endüstri Bölümleri kurduk.

Hizmet verdiğimiz endüstriler:

• Kimya

• Gıda ve İçecek

• Su ve Atık Su

• Petrol ve Gaz

• Denizcilik

• Enerji Üretimi

• Nükleer

• Metal ve Madencilik

• Kağıt ve Kağıt Hamuru

• Yaşam Bilimleri

Sektörler

(5)

5

KROHNE, 90 yılı aşkın bir suredir akış, seviye, sıcaklık, basınc ve analiz urunlerinin geliştirilmesinde onculuk yapmaktadır. Turkiye’de ise 40 yıla yakın bir suredir en zorlu uygulamalarınız icin cozumler sunmaktadır.

Turkiye’de faaliyetlerine tamamıyla Alman sermayeli bir yapıda devam etmektedir. Muşterilerinin ihtiyac ve beklentilerini en iyi şekilde karşılamak uzere 40 yıla yakın bir suredir elde ettiği uygulama bilgi ve uzmanlığını da sürdürmektedir. Geniş bir endustri yelpazesindeki uygulama tecrubesi yanı sıra, Turkiye geneline dağılmış uzman tek- nik servis ağı ile, satış oncesindeki uzman desteğini satış sonrasın- da hızlı, guvenilir ve cozum odaklı hizmet anlayışıyla pekiştirerek su- rekli gelişim prensibi doğrultusunda her gecen gun muşterilerimizin ilgi ve guvenleriyle buyumeğe devam etmektedir.

6 bolgede faaliyet gosteren satış ve servis gucumuz ile aşağıda da gorebileceğiniz gibi hemen hemen tum sektorlerde ürün ve sistem cozumü sunmaktayız.

• Su ve Atık su

• Kimya ve Petrokimya

• Gıda ve İçecek

• Maden, Metal ve Cimento

• Petrol ve Gaz

• Kağıt ve Kağıt Hamuru

• İlaç

• Güç ve Enerji

KROHNE Türkiye

KROHNE Otomasyon San. ve Tic. Ltd. Şti Barbaros Mah. Mimar Sinan Cad.

Kutluay Sok. No: 9, Ataşehir 34746 İstanbul

Türkiye

Tel: 0216 291 20 40 (pbx) Faks: 0216 291 20 44 info-tr@krohne.com www.krohne.com.tr

KROHNE Türkiye

(6)

Akışölçerler ve akış kontrolörleri

Elektromanyetik akışölçerler · Kütlesel akışölçerler · Ultrasonik akışölçerler ·

Değişken kesitli akışölçerler · Fark basınç · Vorteks akışölçerler · Akış kontrolörleri

(7)

7 Akışölçerler ve akış kontrolörleri

KROHNE son derece kaliteli kapsamlı bir ürün portföyü sunar:

• Tüm akışölçerler ıslak kalibre edilir

• Akış ürünleriyle ilgili 1.000'in üzerinde patente sahibiz

• Tüm akışölçerler ilgili onaylarıyla birlikte gelir

Akışölçerlerimiz dünya genelinde her çeşit tesis ve uygulamada kullanılmaktadır.

Montaj sorunları, değişik ürünler ve cihazların gerçek proses şartları altındaki performansları sayesinde kazandığımız deneyimler satın aldığınız her bir KROHNE cihaza değer katar.

Standart uygulamalarla kolaylıkla başa çıkmakta olduğumuz gibi özellikle zorlayıcı uygulamaların da üstesinden gelmekteyiz.

Hassasiyet ve doğrulukları sebebiyle, akışölçerlerimiz PTB (Almanya), EuroLoop (Hollanda) ve NMiJ (Japonya) gibi birçok ulusal metroloji enstitülerinin sıvı akış kalibrasyon merkezlerinde referans metre olarak kullanılmaktadır.

95 yılı aşkın deneyim 1921

Ludwig KROHNE hava, gaz ve sıvıların akışını ölçmek için Duisburg, Almanya'da değişken kesitli akışölçer üretimine başladı.

1952

Endüstriyel ölçümler için ilk elektromanyetik akışölçer (EMF) üretildi.

1981

İlk seramik ölçüm tüplü ve sinterlenmiş platin elektrodlu EMF üretildi.

1994

İlk düz tüplü Coriolis akışölçer.

1996

Sıvılar için dünyada ilk custody transfer ultrasonik akışölçer.

2006

Dahili sıcaklık ve basınç

dengelemesine sahip ilk vorteks akışölçer.

2008

ALTOSONIC V12, ilk 12 huzmeli, kompanzasyon ve diagnostik özellikli gaz akışölçeri.

2010

WATERFLUX, dikdörtgen iç kesitiyle montajda giriş çıkış düz boru gerektirmeyen EMF.

2014

Metan içeriğinin direkt ölçümüyle biyogaz uygulamaları için ilk ultrasonik akışölçer.

2014

Sıcak su ( Kondens ) ve buharda brüt ve net ısı ölçümü entegre edilmiş ilk Vorteks akışölçer 2015

Manyetik rezonans teknolojisine dayalı ilk çok fazlı akışölçer

Liderliğe doğru:

Akışölçerler ve akış kontrolörleri

Elektromanyetik akışölçerler · Kütlesel akışölçerler · Ultrasonik akışölçerler ·

Değişken kesitli akışölçerler · Fark basınç · Vorteks akışölçerler · Akış kontrolörleri

(8)

IFC 300

Gelişmiş uygulamalar IFC 100

Standart uygulamalar

Modüler ürün grubu

OPTIFLUX 4000 Standart ve ileri prosesler ile custody transfer uygulamaları için

Özel ürünler

BATCHFLUX 5500 İçecek endüstrisin- dende kullanılan hacimsel dolum sistemleri için OPTIFLUX 7300 C flanşlı

Islanmayan kapasitif elektrodlar ve seramik iç kaplama ile

Sinyal dönüştürücüler

Akış sensörleri

TIDALFLUX 2300 F Kısmi dolu borular için, Ex Zone 1

WATERFLUX 3070 C Akülü su ölçer mahalli ölçümler ve custody transfer için

WATERFLUX 3000 Giriş ve çıkış düz boru mesafesi gerektirmek- sizin, çok düşük ve çok büyük akışlar için OPTIFLUX 2000

Tüm su ve atık su uygulamaları için OPTIFLUX 1000

Kompakt montaj için sandviç bağlantılı cihaz

OPTIFLUX 5000 Seramik ölçüm tüpü:

maksimum ürün ve aşınma dayanımı ve hassasiyeti

OPTIFLUX 6000 Hijyenik gıda ve ilaç endüstrisi uygulamaları için IFC 050

Temel uygulamalar (Gösterge/Gizli)

OPTICHECK Saha cihazlarını

yerinde doğrulama için servis aracı

Aksesuarlar

POWERFLUX 4000 Nükleer uygulamalar için

POWERFLUX 5000 Nükleer uygulamalar için seramik ölçüm tüpü

(9)

9

Elektromanyetik akışölçerlerin (EMF) ölçüm prensibi Faraday'ın indüksiyon yasasına dayanır. EMF'ler elektriksel olarak iletken olan tüm sıvıların hatta çok düşük iletkenlikte olanların dahi hacimsel akışını ölçebilir.

Tipik uygulamalar arasında:

• Su endüstrisi: gelirsel ölçümlerde, mahalli ölçümlerde, kaçak kullanım ve kaçak tespitinde

• Atık su endüstrisi: nakil hatlarında, arıtma tesislerinde, çamur hatlarında

• Gıda ve içecek endüstrisi: harmanlama, dozlama ve içeceklerin hijyenik şartlarda dolumları, dolum sistemleri uygulamalarında

• Kimya endüstrisi: asitler, alkaliler, dozlama uygulamaları, aşındırıcı ve koroziv akışkanlar

• Kağıt ve kağıt hamuru endüstrisi: kağıt hamuru, çamur ve diğer kostik akışkanlar, likör, katkılar, ağartıcılar, renk vericiler

• Metal ve maden endüstrisi: maden yada kazıcı çamuru gibi yüksek katı ihtiva eden akışkanlar

OPTIFLUX 4300 şehir şebekelerinin filtrasyon sistemleri

Özellikler:

• Minumum yada hiç giriş/çıkış düz boru ihtiyacı

• Tüm KROHNE EMF'leri doğru dan hacim karşılaştırma yöntemi ile ıslak kalibre edilir

• İçme suyu, atık su, kimyasallar, SIP/CIP ihtivasına uygun zengin iç kaplama malzemesi seçenekleri

• Ölçüm akış profilinden bağımsızdır

• Custody transfer onayları

• Aşınmaya ve korozyona dayanımlı iç kaplamalar

• Flanşlı ve sandviç versiyonları için seramik ölçüm tüpleri ve iç kapla- maları, ayrıca ıslanmayan elektrodlar ile (kapasitif akışölçer)

• Tam dolu olmayan borular için standart cihaz

• 4 telli, 3 x 4…20 mA, HART^®, Modbus, FF, PROFIBUS^®-PA/DP, PROFINET vb.

• Sanal referans opsiyonu: topraklama elektrodu ve topraklama halkası ihtiyacı ortadan kalkar

• Ürünün elektriksel iletkenliği ürünün değişimini tespit etmek için kullan- ılabilir

• Yüksek gaz, katı içeriği ve darbeli akışlar için

• Ani ürün değişimlerinde ve pH zıplama- larında doğru çalışmayı garanti eder

• Ürün özelliklerinin değişiminden bağımsız sıfır kararlılığı

• DN2,5...3000/ 1/10...120" çaplar

• 3x%100 diagnostik (uygulama ve cihaz teşhisi, spek dışı testi) NAMUR gereksinimlerini aşar Akışölçerler ve akış kontrolörleri

Elektromanyetik akışölçerler

(10)

10

Kütle akışölçerlerin çalışması Coriolis prensibine dayanır. Gazların ve sıvıların kütlesel akışının, yoğun- luğunun ve sıcaklığının doğrudan, hacimsel akış ve kütlesel yada hacimsel konsantrasyonun hesaplana- rak ölçümünün tek bir cihazla gerçekleşmesini sağlar.

• Kimya: konsantrasyon yada yoğunluk ölçümü, dolum işlemleri, reaktör harmanlama, hidrokarbon ayırımı, aşındırıcı yada viskoz ürünler yada içeriği bilinmeyen kimyasallar

• Gıda ve içecek: dolum makina uygulamaları, brix derecesi ölçümü, akış, yoğunluk, spesifik gravite, komponent dozlaması

• İlaç: harmanlama, dozlama ve dolum, solvent çıkartma, ultra saf su ölçümü

• Su ve atık su: yüzdürücü dozlama, çamur akış ve yoğunluğu ölçümü

• Kağıt ve kağıt hamuru: kağıt hammedesi, hamur, katkılar, ağartıcılar, renklendiriciler

• Petrol ve gaz: ölçüm kızakları, by-pass yoğunluk ölçümü, CNG/LPG dolumu, kaçak tespiti, tanker dolumu gibi custody transfer uygulamaları, gemi dolumu, transfer hatları

Özellikler:

• Entrained Gas Management EGM:

100% e kadar gaz sürüklenmelerinde kayıpsız ölçüm

• Geçici gaz sürüklenmesi tespitiyle proses iyileştirmesi için konfigüre edilebilir alarm veya indikasyon

• Montaj şartlarından etkilenmez: düz giriş çıkış borusu gerektirmez, harici etkilerden (titreşim gibi) çekinmeden her şekilde monte edilebilir

• Custody transfer uygulamaları için OIML R117/MID tarafından onaylan- mış, en yüksek OIML doğruluk sınıfı 0,3'e haiz olan tek, düz tüplü ölçüm cihazı

• 4 telli, 3 x 4…20 mA, HART^®, Modbus, FF, PROFIBUS^®-PA/DP, PROFINET vb.

• 0,0003 ila 4.600 t/h/ 0,01...169.000 lb/

dk. arasında akış hızı

• Düz tüp sayesinde minimum basınç kaybı: pompalar için daha az enerji kaybı

• Ürün ve sıcaklık değişimlerinden etkilenmeyen yüksek doğrulukta yoğunluk ölçümü

• Çok viskoz ürünler, homojen olmayan karışımlar, yüksek gaz yada katı içeren ürünler için uygundur

• Elektronik ünite ve/veya akış sensö- rünün kolay değişimine olanak tanıyan modüler tasarım

• Kendini boşaltabilen ve kolayca temizlenebilen yapı

• OPTIMASS 7000 çok hassas ürünler için olduğu gibi düşük akış hızı gerektiren ürünler için de uygundur

• Titanyum, paslanmaz çelik,

HASTELLOY®, tantal, duplex ve super duplex gibi bir çok ıslak yüzey malzemesi (aşındırıcı ürünler için)

• 100 bar/1450 psi'ye kadar dayanımlı ikincil kap (OPTIMASS 2000 ise 150 bar/2176 psi)

• Harmanlama tesisleri için anahtar teslim çözümler

Kütlesel akışölçerler

OPTIMASS 2000 – Minimum montaj yüksekliği Akışölçerler ve akış kontrolörleri

(11)

OPTIMASS 3000 Çok düşük akış ve dozlama uygulamaları için

OPTIMASS 7000

Tek düz ölçüm tüpü ile gelişmiş uygulamalar için

OPTIMASS 1000 Evrensel uygulamalar ve proses kontrolü için MFC 400 C Genel amaçlı

OPTIMASS 2000

DN400/16" 'e kadar custody transferde toplu akışlar için çift veya dört düz boru tasarımı

Modüler ürün grubu

Özel ürünler

OPTIGAS 4010 CNG ve LPG dağıtım sistemleri için özel tasarım

OPTIBATCH 4011 Lineer ve döner tip dolum makinaları için özel tasarım MFC 010

Ekonomik OEM sistem entegrasyonu için modbus sinyal dönüştücü Sinyal dönüştürücüler

Akış sensörleri

OPTIMASS 6000

Proses endüstrisi için DN300/12" 'e kadar standart yüksek performanslı akışölçer

Aksesuarlar

OPTICHECK

Saha cihazlarını yerinde doğrulama için servis aracı

(12)

Custody transfer ALTOSONIC III

Hafif sıvı hidrokarbonlar için

OPTISONIC 7300 Doğal gaz, proses gazı ve şebeke gazı uygulamaları için

ALTOSONIC V12

Doğal gazın custody transfer ölçümü için

OPTISONIC 6300 Kelepçeli akışölçer

OPTISONIC 7300 Biogas Biyogaz, çöp ve kanalizasyon gazı uygulamaları için OPTISONIC 3400

Proses uygulamaları için

OPTISONIC 8300

Aşırı ısıtılmış buhar ve yüksek sıcaklıktaki gazlar için

Sıvılar için

OPTISONIC 4400 HT

Yüksek sıcaklıktaki sıvılar için

ALTOSONIC 5

Ham ürünler, rafine ürünler, kriyojenik ürün ve kimyasallar için

Gaz ve buhar için

Custody transfer

OPTISONIC 4400 HP Yüksek basınçlı sıvılar için OPTISONIC 3400 Merkezi Isıtma

Merkezi ısıtma uygulamaları için

OPTISONIC 6300 P

Taşınabilir kelepçeli akışölçer

ALTOSONIC V

Sıvılaştırılmış Doğal Gaz (LNG) dahil olmak üzere sıvı hidrokarbonlar için

(13)

Akışölçerler ve akış kontrolörleri 13

Transit geçiş süresi yöntemini kullanan ultrasonik akı- şölçerler, sıvı ve gazların ölçümünde kullanılabilirler.

• Enerji santralleri: soğutma suyu ve deminarilize su, buhar, kızgın yağ (HTF), erimiş tuz

• Kimya endüstrisi: likit hidrokarbonlar ve solventler gibi düşük iletkenliğe sahip sıvılar, kimyasal katkılar, reaktör kontrol ölçümü, deminarilize su

• Petrokimya rafinerileri: hammadde, fırın besleme, kırma, desülfürizasyon, posa, rafine ürünün ham petrol ile karıştırılması

• Petrokimya tesisleri: hammeddeler (örneğin nafta, doğal gaz), etilen, propilen solventler gibi ara ürünler

• Petrol ve gaz endüstrisi: ham petrol ve rafine ürünlerin, doğal gaz, sıvılaştırılmış doğal gaz (LNG) ve biogas ölçümü; üretim, transfer hatları, ve kaçak tespiti, dolum ve boşaltım, depolama ve dağıtımda, standart ve alım satım (custody transfer) uygula- maları

• Su idareleri: demineralizasyon, saflaştırma, yüzdürücüler, basınçlı hava

• HVAC: enerji ölçümü için soğuk ve sıcak su ölçümü (custody transfer)

Özellikler:

• Sıvı, gaz ve buhar uygulamaları için tam ürün portföyü

• Viskozite, sıcaklık, yoğuluk ve elektriksel iletkenlik gibi ürün özelliklerinden bağımsız doğruluk ve tekrarlama

• Bozuk akış profili ve birikintiler, sıvılara gaz girişlerinin tespiti vb.

için diagnostik ve kompanzasyon fonksiyonları

• Ölçüm tüpü içerisinde herhangi bir hareketli parça, komponent yada engel bulunmaz

• Aşınacak parça olmaması düşük işletim ve bakım maliyeti sağlar

• Mükemmel uzun dönem kararlılığı, yeniden kalibrasyon gerektirmez

• Birbirini doğrulayan ölçüm yolları sayesinde yüksek derecede güven- ilirlik

• Yüksek sıcaklık versiyonu bulun- maktadır

• Geniş dinamik aralık

• Her iki yönde de akış ölçümü

Ultrasonik akışölçerler

OPTISONIC 7300 ile proses gazlarının ölçümü

(14)

14 Akışölçerler ve akış kontrolörleri

Değişken kesitli akışölçerler sıvıların ve gazların ölçümü gerçekleştirirler. Metal, cam veya plastik dik bir konik tüp ve içerisinde aşağı, yukarı hareket eden bir yüzgeçe sahiptirler. Tüpten geçen akış, yüzgeci üzerine etkiyen tüm kuvvetler dengeye gelene kadar, yukarıya kaldırır.

• Katalizör, yüzdürücü, köpük ve korozyon inhibitörü gibi katkı ölçümü, kostik soda, klorin yada sülfür cevheri, vb.

• Tank veya konteynırları durgunlaştırmada

• Durulama (temizleme) ürünlerinin ölçümü ve dozajı

• Analiz sistemleri için numune besleme

• Proses pompalarının ve döner makina aksamları için yağların ve soğutucuların izlenmesi

• Gıda ve ilaç endüstrilerinde hijyenik uygulamalar

• Laboratuarlar ve test tesislerinde gaz ve kimyasal ölçümü

• Gaz/yakıt brulörü sarfiyat ölçümü Özellikler:

• Güç beslemesine gerek duymayan lokal gösterge

• Tehlikeli sahalarda kullanım

• Çok düşük akışlarda bile (<0,5 l/h) hassas ölçüm

• 100:1'e arttırılmış ölçme aralığı

• Düşük işletme basınçlarında kullanılabilir

• Sıfır yada çok kısa giriş çıkış düz boru mesafeleriyle kullanılabilir

• Bileşenlerinin değişimini kolay- laştıran modüler gösterge ve ölçüm dönüştürücü

• Ölü alanlar ve durgun bölgeler olmaksızın hijyenik paslanmaz çelik tasarım

• Nükleer enerji santralleri için olan akışölçerler KTA 1401, RCC-E, RCC-M ve ASME Section III gereksinimlerini sağlar ve biz, ASME N mühürlü, NPT mühürlü cihaz üretmeye yetkiliyiz

• SIL2 sertifikalı

• Her türlü montaj mümkün: dikey, yatay veya aşağı yönlü akışlarda

• Opsiyonel limit sviç, akım çıkışı, totalizör, iletişim arayüzleri

Değişken kesitli akışölçerler

Depolama tanklarının girişinde CO₂ akışının ölçümü, Eckes-Granini, Almanya

(15)

H250 M40

Sıvılar ve gazlar için, mekanik aksamdan fieldbus'a modüler tasarım

Tümüyle metal cihazlar

H250 M8

Sıvılar ve gazlar için mekanik veya elektronik çubuk grafik göstergesi

DK32/34

Düşük sıvı ve gaz akışları için, kompakt mekanik gösterge, isteğe bağlı MIN/MAX anahtarları ve iğne vana

DK37 M8

Gelişmiş düşük sıvı ve gaz akışları için, mekanik veya elektronik gösterge ile

Cam tüplü cihazlar

DK46/47/48/800

Çok düşük akışlı gaz veya sıvı uygulamaları ve numune akışı izleme için

VA40

Temel uygulamalar için

VA45

Düşük basınçlı gaz uygulamaları için

K20

Temel su uygulamaları için plastik boru

(16)

OPTIBAR DP 7060

Entegre mutlak basınç ölçümüyle birlikte, akış uygulamaları için fark basınç transmiteri

Basınç transmiterleri

Primer akış elemanları

OPTIBAR OP 1100/1110

Yükseltilmiş yüzlü (RF) veya halka tipi bağlantı (RTJ) tasarımları

OPTIBAR OP 3100/3200 Düz sızdırmazlık yüzü ve köşe tapaları ile

OPTIBAR PT 2000

Çoklu etki algılama portları ile Orifis plakaları

Aksesuarlar

Proseste kolay ve emniyetli basınç transmitter montajı için aksesuarlar:

• Manometre ve barstok vanalar, 3-/5-yollu manifoldlar, buhar ve yüksek sıcaklık uygulamaları da dahil

• Buhar uygulamaları için kondens potları

• Fitingsler, seal, kör tapalar, oval flanş adaptör ve gauge snubber

OPTIBAR MR 4300

Köşe tapaları ve daire kesitli odacıkları ile orifis akışölçer düz boru tertibatı OPTIBAR OP 4100

Köşe tapaları ve daire kesitli odacıkları ile

OPTIBAR OP 5100/5110 Ölçme flanşlı montaj (ASME 16.36)

SEIKO firmasına ait Venturis, nozüller, konik ve saplama tip akışölçerler gibi diğer akış elemanları. istek üzerine ISO veya ASME standartlarına uygundur.

OPTIBAR MR 6300

Tekli tapaları ile konik akışölçer düz boru tertibatı

Düz boru uzunlukları

Ortalama pitot tüpleri

(17)

17

DP akış ölçümünde önemli noktalar:

• ISO 5167 ye gore dünya çapında standardize olmuş akış ölçüm prensibi

• Operasyon şartlarında tüm ölçüm belirsizlikleri bilinen ve hesaplana- bilen

• Sıvıların, gazların ve buharın hacimsel ve kütlesel akış ölçümü

• SEIKO Flowcontrol tarafından üretilen ana bileşenler

• Akışkan sıcaklıkları

-200…+1000°C / -328…1832°F

• Proses basıncı

400 bar / 5800 psi'e kadar

• Hat çapı DN25…12000 / 1…470"

• Opsiyonel basınç ve sıcaklık kompanzasyonu

• DN3000 / 120" 'e kadar ıslak kalibrasyon, talep üzerine daha büyük boyutları mevcuttur

• Kısa giriş/çıkış mesafesi, düşük basınç kaybı, küçük karasızlık gibi verilen sepesifikasyonlara göre optimizasyon

• Korozif ve korozif olmayan akışkan- larda geniş malzeme seçeneği Akışölçerler ve akış kontrolörleri

Fark basınç akış ölçümü

Fark basınç (DP) prensibi, sıvıların, gazların ve buharın hacimsel ve kütlesel akış ölçümünde kullanılır.

Hat üzerinde daralma sağlayan ( primer elemanda) ekipmanın karşılıklı iki noktasında basınç ölçümü yapılır. Bernolli denklemi kullanılarak iki nokta arasındaki basınç farkı ile akış hızı alınır ve hat çapı bilindiği için hacimsel akış oranı hesaplanır.

OPTIBAR modüler ürünleri, DP basınç transmiterlerinden komple DP akış ölçüm noktalarına kadar tek kaynaktan, prosese uyumlu, ön konfigürasyonu yapılmış, (ıslak) kalibre edilmiş ve montaja hazır temin edilir.

Orifis plakalarına alternatif olarak, pitot tüpleri basit, düşük maliyetli ve uzun dönem kararlı akış ölçümü çözümü sunar:

• Düşük basınç kaybı gerektiren uygulamalar

• Akış ölçümü ile mevcut hatlarda yenilenmeler

• Hat çapı > DN 300 / 12"

• Düşük basınçlı gazlar

Düzeltilmiş hacimsel/kütlesel akış için komple DP akış ölçüm noktası

Halka şeklinde odalı orifis plakası

Akış bilgisayarı

3-yollu manifold Fark basınç transmiter

Mutlak basınç transmiter Kesme vanası

Sıcaklık sensörü

Kompanze edilmiş kütlesel akış

PLC/DCS

(18)

OPTISWIRL 4200 F

50 m / 164 ft'ye kadar bağlantı kablosuna sahip saha tipi muhafazalı konvertörlü ayrık tip

Vorteks akışölçerler

DWM 1000 İkili çıkışlı

DWM 2000 4...20 mA çıkışlı

Elektromanyetik akış kontrolörleri

DW 181

Temiz sıvılar için, G3/4...2, 3/4...2 NPT

DW 182

Temiz sıvılar için, DN15...65, 1/2...2 1/2" ASME

DW 183

Temiz sıvılar için, DN65...200, 3...8" ASME

DW 184

Daldırma tip akış kontrolörü, ≥250 mm / 10"' ten büyük borular için, proses bağlantısı DN150, 6" ASME

Mekanik akış kontrolörleri

OPTISWIRL 4200 C 1R / 2R Yerden ve maliyetten tasarruf sağlayan kurulumlar için entegre çap azaltımı ile OPTISWIRL 4200

Şebeke uygulamaları ve enerji yönetim sistemleri için

Aksesuarlar

OPTICHECK

(19)

19

Vorteks akışölçerler Kármán'ın vorteks yolu prensibine dayanır ve genellikle yardımcı ve ana besleme proseslerinde kullanılırlar.

Değişik sıcaklık ve basınç koşullarına göre kompanzasyon yapabilen bu cihazlar, iletken yada iletken olmayan sıvılarda, endüstriyel gazlar ve buharın hacimsel akışını ölçerler.

Ölçüm uygulamaları arasında:

• Doymuş buhar ve kızgın buhar

• Enerji yönetimi sistemleri için brüt ve net ısı

• CIP ve SIP prosesi için sıcak buhar

• Sıvılaştırılmış gazlar, ıslak gaz ve baca gazı

• Deminarilize su ve kazan besi suyu

• Solvent ve ısı iletim yağları

• Buhar kazanı izleme

• Kompresör çıkışı

• Sıkıştırılmış hava sistemleri sarfiyatları

• Serbest hava temini (FAD)

• Brulör sarfiyatı

Akışölçerler ve akış kontrolörleri

Ölçüm prensibi Faraday'ın indüksiyon kanununa dayanan elektronik akış kontrolörleri elektriksel olarak iletken sıvıların akış hızlarını ölçer yada izler.

• Homojen sıvılar, çamurlar, askıda katı malzeme ihtiva eden sıvılar ve hatta katı ihtiva eden sıvılar

• Minimum iletkenlik 20 μS/cm

• Dayanıklı yapı, hareketli parça yok

• Ürünle temas eden kısımlar paslanmaz çelik ve seramik

• Çapları ≥DN25/1" borular için Mekanik akış kontrolörü, akış arttıkça pozisyonu değişen bir

yay monteli bölme yoluyla çalışır. Ayarlanabilen sviçler, akış limit değerlere ulaştığında hemen alarm üretirler.

• Besleme gerilimi olmadan lokal akış indikasyonu -örneğin soğutma sistemleri, pompa koruma, yağlama kontrol veya kavitasyon alarmı

Mekanik akış kontrolörünün özellikleri:

• Standard olarak bir limit sviç (kuru kontaklı), ikinci ilave edilebilir

• Yatay ve dikey boru hatları için

• Vida tip, flanş veya flanş konnektör bağlantılı olarak temin edilebilir

• Amphenol^® soketleri olan tropikal tasarım ve cihazda çift jkat epoksi kaplama

• İlave amplifikatör röle 1200 VA a kadar anahtarlama enerjisi

Elektromanyetik akış kontrolörleri Mekanik akış kontrolörleri

Vorteks akışölçerlerin özellikleri:

• Değişken basınç ve sıcaklıklı uygulamalar için dahili basınç ve sıcaklık kompanzasyonu

• Doymuş buhar ölçümlerinde standart olarak sıcaklık kompanzasyonu

• Gelişmiş enerji yönetimini desteklemek için brüt ve net ısı hesaplaması

• Aşınmayan, korozyona, basınç ve sıcaklığa karşı yüksek dayanımlı tamamen kaynaklı paslanmaz çelik yapıya sahip

• SIL2 sertifikalı

• Yedekli Veri Yönetimi: Kalibrasyon ve para- metre verilerini kaybetmeden elektroniklerin kolayca değişimi

Vorteks akışölçerler

Elektromanyetik akış kontrolörlerinin özellikleri:

(20)

En yüksek seviyede kalite için:

Seviye transmiterleri, sviçler, göstergeler ve aksesuarlar

Seviye ölçümü

Transmiterler: FMCW radar · TDR kılavuzlu radar · Ultrasonik ·

Manyetik By-pass · Deplasmanlı · Potansiyometrik · Hidrostatik basınç Sviçler: Titreşimli · İletkenlik

Aksesuarlar: Aşırı gerilim koruyucuları · Sinyal koşullandırma cihazları

(21)

21 Seviye ölçümü

KROHNE, tüm endüstrilerde kullanılan sıvı- ların ve katıların doğru ve güvenilir ölçümü, tespiti veya gösterimi için kapsamlı bir dizi seviye teknolojisi sunar.

Sahada kanıtlanmış fabrika kalibrasyonlu seviye cihazlarımız, yüksek sıcaklık, yüksek basınç, tozlu atmosfer, sıvı-sıvı arayüzeyi, sert veya aşındırıcı sıvılar gibi en zorlu uygulamalarda bile en iyi performansı ve güvenliği sağlar.

Enstrümanların kullanımı çok kolaydır ve çok sayıda endüstri standardı ve onayına uygundur.

Seviye ölçümü konusunda 60 yılı aşkın deneyime sahip olan KROHNE, aynı zamanda özel malzemeler veya kurulumlar açısından ihtiyaca özel çözümlerde de ortağınızdır.

60 yılın üzerinde deneyim:

1955

Tank ve konteynerlardaki sıvı ölçümünde mekanik seviye transmiteri üretimine başladı.

1989

KROHNE, proses

uygulamalarında radar seviye ölçüm teknolojisinin kullanımında öncülük etmiş olan, proses tanklarındaki ilk FMCW radar transmiterleri pazara sundu.

1995

KROHNE ilk TDR kılavuzlu radar transmiteri lansmanını gerçekleştirdi.

2000

KROHNE ilk 2-telli FMCW radar cihazını geliştirdi.

2009

OPTIWAVE için yenilikçi damla anteni piyasaya sundu. Elipsoidal yapısı tozlu ve nemli ortamlarda üzerinde birikim oluşmasını engeller.

2012

OPTIFLEX için bayonet kilit sistemiyle modüler muhafaza tasarımı

2013

Korozif ortamlar da kullanımda OPTIWAVE için eşsiz PP / PTFE Konik Dalga anteni

2017

OPTIWAVE serisine, her biri özel endüstriyel ihtiyaçlar için tasarlanmış olan yeni 24 ve 80 GHz radarları ekledi.

2018

Her biri özel endüstritel ihtiyaçlar için tasarlanan yeni OPTIFLEX serisi TDR kılavuzlu radarları piyasaya sundu.

En yüksek seviyede kalite için:

Seviye transmiterleri, sviçler,

göstergeler ve aksesuarlar

(22)

Frekans modülasyonlu sürekli dalga (FMCW) radarı, sürekli olarak, ürün yüzeyinden yansıyarak geri gelen sabit bir genliğe sahip doğrusal frekans modülasyonlu bir mikrodalga sinyali yayar. Bu transmiterler; sıvılar, hamurlar, granürler, tozlar ve çeşitli endüstrilerdeki diğer katıların sürekli, temassız seviye ölçümünü gerçekleştirirler.

• Kimya ve petrokimya: Solventler, alkoller, klor, reçineler, gübreler (üre), sıvılaştırılmış gaz, hidrokarbonlar, plastikler, asfalt (zift), asitler, bazlar, bütadien, propilen, toz sabun, erimiş kükürt, katkı maddeleri, köpürtücü madde

• Enerji: Hidrokarbonlar, hayvan unu, kuru çamur, kömür, uçucu kül, biyogaz, soğutma suyu, erimiş tuz, kireç sütü, asitler

• Tarım, gıda ve içecek: Şurup, hayvan yemi, meyve suyu, alkollü içecekler, tuz, şeker, sodyum karbonat, un, tahıllar, kahve, çikolata, süt tozu, maya, bitkisel yağ, pekmez, nişasta

• Demir çelik ve metal: erimiş çelik, demir sülfat, demir cevheri, kok

• Denizcilik: kargo, balast

• Metaller: Erimiş çelik, katkı maddeleri

• Mineraller ve Madencilik: Taş, çakıl, kum, kireç, çimento, beton, alçıtaşı, kalsiyum karbonat, klinker, kömür, çamur, silis

• Petrol ve gaz: Hidrokarbonlar, kondensatlar, sıvılaştırılmış gazlar

• İlaç: alkol, yüksek saflıkta su, solventler, çeşitli ham maddeler

• Kağıt hamuru ve kağıt: Bağlayıcı maddeler, odun yongası, talaş, hamur kalıbı, titanyum oksit

• Su ve atıksu: İçme, deniz ve nehir suyu, kanalizasyon, biyolojik atık, kuru çamur, topaklayıcılar, demir klorür, kireç, klor

• Reaksiyon tankları

• Silolar, bunkerler ve katı stoklar

• Stoklar için envanter takibi

• Toksit ve korozif sıvıların depolama ve üretiminde

• Yüksek basınç/düşük sıcaklık tanklarında sıvılaştırıl- mış gazların depolaması

• Hijyenik proses uygulamaları

• Belirli savak ve kanal tiplerinde açık kanal akış ölçümü

• Tank çiftlikleri Özellikler:

• Mesafe, seviye, hacim ve kütle ölçümü

• Sabit veya hareketli bıçak/karıştırı- cılardan etkilenmez

• Lens, Damla ve Horn antenler her türlü proses ve kurulum koşuluna uygundur

• Tümüyle PP, PEEK ya da PTFE'den yapılan damla atenler: elipsoidl yapısı ve yapışmaz yüzeyi tozlu ve nemli ortamlarda üzerinde birikim oluşmasını engeller

• Yüksek ve düşük proses basınç/

sıcaklık uygulamalarına uygun

• Mekanikten sinyal dönüştürücüye modüler tasarım

• Tehlikeli ürünler için Metaglas^®çift proses sızdırmazlık sistemi

Frekans Modülasyonlu Sürekli

Dalga (FMCW) radarı

(23)

OPTIWAVE 1400 C Su ve atık su uygula- maları için

24 GHz FMCW radar

OPTIWAVE 5400 C

Temel proses uygulamalarındaki sıvılar için 24 GHz FMCW radar

OPTIWAVE 7400 C Sert ve korozif sıvılar için 24 GHz FMCW radar

OPTIWAVE 7500 C İç engeller bulunan dar tanklardaki sıvılar için 80 GHz FMCW radar OPTIWAVE 1010 C

By-pass haznelerin- deki sıvılar için 6 GHz FMCW radar

OPTIWAVE 5200 C/F Depolama ve proses uygulamalarındaki sıvılar için 10 GHz FMCW radar

Sıvılar için

OPTIWAVE 3500 C Hijyen gereksinimleri bulunan sıvılar için 80 GHz FMCW radar

Katılar için

OPTIWAVE 6400 C

Granüllerden kayalara kadar katılar için 24 GHz FMCW radar

OPTIWAVE 6500 C

Tozlar ve tozlu atmosferler için 80 GHz FMCW radar

Aksesuarlar

OPTICHECK

OPTIWAVE 7400 C Marine Denizcilik uygulamaları için 24 GHz FMCW radar

(24)

OPTIFLEX 1100

Basit sıvı uygulamaları için

OPTIFLEX 3200 Hijyen gereksinimleri bulunan sıvılar için

OPTIFLEX 6200

Granüllerden tozlara kadar tüm katılar için

OPTIFLEX 7200 Depolama ve proses uygulamalarındaki sıvılar için

OPTIFLEX 8200

Yüksek sıcaklık ve basınç altındaki sıvılar için

POWERFLEX 2200 Nükleer endüstrideki sıvılar için

(25)

25

TDR radar (Time Domain Reflectometry) ürün yüzeyinden yansımadan önce sert yada esnek iletken üzerinden iletilen elektromanyetik puls yayar ve geri alır. Bu birçok endüstrilerde sıvı, hamur, granül, toz ve sıvı arayüz sürekli seviye ölçümünü sağlar.

• Kimya ve petrokimya: gübreler (amonyak), solventler, karbon dioksit, hidrokarbonlar, sıvılaştırılmış gazlar, plastikler, zift emülsiyonları

• Enerji üretimi: Hidrokarbonlar, kömür tozu, uçucu kül, kazanlar

• Gıda ve içecek: hayvan yemi, geri dönüşüm pişirme yağları, kahve kabuğu

• Demir çelik ve metal: demir cevheri, soğutma suyu, hidrolik yağ

• Denizcilik: kargo, balast

• Mineraller ve maden: mineral tozları (çimento, kömür, alüminyum, talk, tuz), kum, perlit

• Petrol ve gaz: hidrokarbon arayüzey, sıvılaştırılmış gazlar

• İlaç: solventler, alkol ve ara ürünler

• Kağıt hamuru ve kağıt: bağlayıcı maddeler, odun yongası, talaş

• Su ve atıksu: İçme suyu, deniz ve nehir suyu Tipik uygulamalar arasında:

• Ekstraksiyon kabında ham petrol distilasyonu

• Yüksek basınç/düşük sıcaklık tanklarında sıvılaştırılmış gazların depolaması

• Dökme katı konteynerinde ara ürün ve ham madde depolaması

• Sıvıların ayrıştırılması

• Toplanma havzalarında seviye tespiti

• Sıvı ve gazlarda kondens tankları

• Rafinerilerdeki tank çiftliklerinde bitmiş ve ham ürün depolaması

• Kaya kırıcılar, depolar

• Su kuleleri, havzalar ve barajlar

• Med-cezir seviyesi, taşkın uyarısı

Özellikler:

• Mesafe, seviye, hacim, kütle ve/veya arayüzey ölçümü

• Proses şartlarından etkilenmez: toz, köpük, buhar, çalkalanan veya kaynayan yüzeyler, basınç, sıcaklık veya yoğulukla değişenler

• Güvenlik ile ilişkili sistemler için IEC 61508'e göre SIL2/3 uyumlu

• İkinci çıkış akımı veya anahtarı ile 2 kablolu 4…20 mA (HART^® 7)

• ±2 mm; ±0,08" seviyesinde hassasiyet

• 50 mm/ 2¨'ten başlayan arayüzeylerin ölçümü Tüm uygulamaları kapsaya- cak şekilde geniş prob seçenekleri

• Tehlikeli ürünler için çift seramik sızdırmazlık sistemi

• Cihaza erişimi kolaylaştırmaya yarayan çeşitli dönüştürücü ve elektronik tip seçenekleri

• Ters arayüzey ölçümü

• FF/PA/HART^® iletişimi

• Düşük yansıtıcı maddeler için özel algoritma

• Küçük tanklarda seviye ve arayüzey ölçümü için CIP/SIP uyumlu hijyenik tasarım

TDR kılavuzlu radar

Seviye ölçümü

(26)

26

Bu özel transmiter tipi, ürün yüzeyinden yansıyan ultrasonik pulsları yayar ve geri alır. Aşağıdaki endüstrilerde sıvı ve katıların sürekli ve temassız seviye ölçümüne uygundur:

• Kimya: asitler, bazlar, plastikler

• Su ve atıksu: İçme suyu, deniz ve nehir suyu, kanalizasyon

• Açık kanalda temassız akış ölçümü

• Silo ve depolama tanklarında katı seviye ölçümü

• Hafif korozif asitler ve kıtır

• Tehlikeli bölgeler

• Kuyu dipleri, su ve atık su havzaları

Ultrasonik

Özellikler:

• Hız kompanzasyonu için entegre sıcaklık sensörü

• Ürün özelliklerinden etkilenmez

• Ürün olmadan kurulum

• Tehlikeli alanlar için gaz ve toz onayları

• Akustik sinyal çevirici ve proses bağlantısı için yüksek dayanımlı malzemeler

• SIL2, FOUNDATION^TM fieldbus, PROFIBUS^® PA seçeneği ile

Seviye ölçümü

(27)

OPTISOUND 3010 C Küçük tanklar için 2-/4-telli ultrasonik seviye transmiteri

OPTISOUND 3020 C Küçük ve orta boy tanklar için 2-/4-telli ultrasonik seviye transmiteri

OPTISOUND 3030 C Orta boy tanklar için 2-/4-telli ultrasonik seviye transmiteri

(28)

Potansiyometrik Deplasmanlı

BM 500 Hijyenik uygulamalar için 4-telli potansiyometrik seviye transmiteri BW 25

Yüksek basınç ve sıcaklıklar için

geniş bantlı deplasmanlı seviye transmiteri

Manyetik by-pass

BM26A-1000 6 GHz radar ile isteğe bağlı temel sıvı uygulamaları için MLI

BM26A-3000 Aşındırıcı sıvılar için MLI

BM26A-5000 Ör. radar veya TDR

transmiterleri ile birleştirme için by-pass haznesi

BM26A-6000 Sıvılaştırılmış gazlar için MLI

BM26A-7000 Depolama ve proses uygula- malarındaki sıvılar için MLI

BM26A-8000 Yüksek sıcaklıktaki ve yüksek basınçlı sıvılar için MLI

(29)

Arşimet veya şamandıra prensibine dayalı bu transmiterler sıvıların seviyesini ve arayüzeylerini ölçer.

• Kimya ve petrokimya endüstrileri: hidrokarbonlar, solventler, bazlar

• Enerji, elektrik üretim: buhar jeneratör, su

Deplasmanlı transmiterlerin öne çıkan özellikleri:

• En zor proses şartlarında kullanıma uygundur, örnek olarak yüksek basınç/sıcaklıktaki sıvılar

• By-pass montajlarında referans borularda kullanılabilir

• Modüler dizayn, proses şartları altında değişim yapmak mümkündür

• Konvertör/indikatör skalası mekanik olarak prosesten izole edilmiştir.

Deplasmanlı

Manyetik by-pass seviye göstergeleri (MLI) bileşik kaplar prensibine dayanır ve sıvıların sürekli seviye veya arayüzey ölçümünün yapılmasını sağlar.

• Kimya endüstrisi: Yanıcı, toksik ve aşındırıcı maddeler, sıvılaştırılmış gazlar

• Petrol ve gaz, petrokimya endüstrileri:

Rafineri uygulamalarındaki hidrokarbonlar, soğuk ve kriyojenik maddeler

• Enerji üretimi: Kazanlar

Manyetik by-pass

MLI'nin öne çıkan özellikleri:

• Zor proses şartlarında da kullanılan sağlam paslanmaz çelik tasarım

• Güç kaynağı olmadan lokal seviye gösterimi

• Hermetik yalıtımlı (IP68), kolay okuma sağlayan lokal gösterge

• Çeşitli proses bağlantıları, özel malzemeler, vanalar, izolasyon

• Opsiyonel gösterge ile analog transmiterler (FF/PA/HART^®)

• Ayarlanabilen, kelepçeli limit sviçleri

• Lokal şamandıra hata indikasyonu

• Ex ve PED uyumlu

Potensiyometrik transmiterler, çalışma ve referans elektrodları arasındaki voltajın potansiyel farkını ölçer ve ortam özelliklerinden bağımsız seviye ölçümü sağlar.

İlaç, gıda ve içecek endüstrilerindeki uygulamalar:

• Küçük tanklar ve hijyenik uygulamalar

• Zor, hamurumsu veya kuvvetli yapışkan ürünler

Potansiyometrik transmiterlerin öne çıkan özellikleri::

• Yapışkan ve köpüğe karşı hassas değil

• Tanımlı boş raporlama fonksiyonu

• Hızlı tepki zamanı

• Otomatik pozisyon tespiti

• Yüksek sıcaklık dayanımı (CIP/SIP)

• Bütünleşik yada ayrık tip

Potansiyometrik

(30)

Daldırma problar

OPTIBAR LC 1010

Seramik diyaframlı daldırma seviye probu 22 mm / 1" çap

Aksesuarlar

Proseste kolay ve emniyetli basınç transmitter montajı için aksesuarlar:

• DIN EN ve ASME ye uygun flanş adaptörler

• Düz ve kıvrımlı bağlantı boruları, U ve dairesel biçimde sifonlar

• Fitingsler, seal, kör tapalar, oval flanş adaptör ve gauge snubber OPTIBAR PC 5060

Gelişmiş uygulamalar için, korozyona ve aşınmaya dayanıklı seramik diyafram ile birlikte

OPTIBAR PM 5060

Yüksek basınç aralıkları ve hijyenik gereksinimler için tamamen kaynaklı metalik diyafram ile birlikte

OPTIBAR DP 7060

Entegre mutlak basınç ölçümü ile hidrostatik seviye ölçümü için Fark basınç transmiter

Basınç transmiterleri

OPTIBAR P 2010 Hijyenik uygulamalar için flush metalik diyafram ile

Diyafram seal

OPTIBAR DSD 3100 OPTIBAR DP 7060'a doğrudan bağlantı

OPTIBAR DSD 3110 OPTIBAR DP 7060'a kapiler boru eki

OPTIBAR DSD 3210

OPTIBAR DP 7060'a doğrudan bağlantı ve kapilar boru eki

OPTIBAR DSD 3220 OPTIBAR DP 7060'a 2x kapiler boru eki

(31)

Hidrostatik basınç, bir tank içerisindeki sıvının seviye veya yoğunluk ölçümü için kullanılır. OPTIBAR moduler ürün serisi korozif veya korozif olmayan sıvılar veya çamurun hidrostatik seviye ölçümü için komple çözüm sunar.

Atmosfere açık tanklarda proses basınç transmiter kullanılır:

• OPTIBAR PM 5060 ve OPTIBAR P 2010 tamamen kaynaklı metalik diyafram ile aseptik/hijyenik uygulamalara uygundur

• Seramik ölçüm hücreli OPTIBAR PC 5060, yapışkan veya korozif sıvılar ve küçük ölçüm aralıkları (H2O: 0,25 m / 10") için uygundur

Kapalı/basınçlı tanklarda fark basınç (DP) transmiter kullanılır:

• OPTIBAR DP 7060, 420 bar / 6091 psi‘ye kadar basınçlı tanklarda hassas seviye ölçümü için uygundur

Eğer sıvı seviyesi biliniyorsa, DP transmiter aynı zamanda sıvı yoğunluğunun ölçümünde veya farklı yoğunluktaki iki sıvının arayüz seviye pozisyonunun ölçümünde kullanılabilir.

Basınç transmiterleri, +400°C / +752°F'ye kadar yüksek proses sıcaklığına ve korozif maddelere uygun sızdırmazlık diyaframı ile ve farklı hijyenik ve ilaç endüstrisi ihtiyaçlarına uygun proses bağlantıları ile birlikte verilebilir.

Tank veya kuyularda basit seviye ölçümlerinde daldırma tip problar kullanılabilir, özellikle su ve atıksu uygulamalarına çok uygundur.

• Açık ve basınçlı tanklarda sıvıların seviye ölçümü

• Karıştırıcılı tanklarda seviye ölçümü

• Hijyenik seviye ölçüm uygulamaları

• Buhar kazanı izleme

• Distilasyon kolonlarında seviye ve arayüz ölçümü

• Su kuyularında, yağmur suyu toplama kaplarında / taşkın havuzlarında seviye ölçümü

Hidrostatik basınç

Hidrostatik basınç ürünlerinde önemli noktalar:

• Sıvı tanklarında seviye, yoğunluk ve arayüz ölçümü

• Akışkan sıcaklığı +400°C / +752°F

’e kadar

• Proses basıncı 420 bar / 6091 psi

‘e kadar

• Sabit veya hareketli bıçak/

karıştırıcılardan etkilenmez

• Proses şartlarından etkilenmez:

Toz, köpük, buharlaşma, çalkalanma veya kaynayan yüzeyler, veya basınç değişimleri

• Tüm endüstriler için uygun geniş proses bağlantı seçeneği

• Hijyenik, ölü bölgesiz kurulumlar için farklı hijyenik proses bağlantıları

• Entegre edilmiş mutlak basınç ölçümü ile Fark basınç transmiter

• Ölçüm aralığı, 10 mbar / 0,14 psi’dan başlayan

• Arayüz ölçümü, emülsiyon katmanları ile birlikte

• Konvertöre entegre edilmiş tank linearizasyonu için çoklu fonksiyonlar

• NACE uyumlu malzemeler

• En düşük ölçüm spanı 10 mbar / 0,145 psi gauge

• 4...20 mA HART^® 7 / HART^® SIL2/3, FOUNDATION^TM fieldbus,

PROFIBUS^®PA iletişim seçenekleri

(32)

32

Titreşimli sviçler, ürünün titreşen çatallar ile temas ettiğinde onların osilasyonu bozarak, sıvı veya katıların varlığını gösterir.

• Yoğun tozlu ve mekanik stresli uygulamalar

• Hafif yığın ürünler

• Pompa kuru çalışma koruma

• Limit ve aşırı dolum tespiti

• Borularda sıvı tespiti

• Suda katıların tespiti

Titreşim

İletkenlik

Titreşimli sviçlerin özellikleri:

• Proses şartlarından etkilenmez

• Sağlam salınımlı çatal, yüksek aşınmaya dayanıklı

• Ayarlama yapmadan tekrar yaratılan anahtarlama noktası

• Doğru salınım frekansı, korozyon ve piezo sürücü kablo kırılmasının sürekli kendi kendini izlemesi

• Pürüzsüzleştirilmiş yüzeyi ile hijyenik tasarım

• Test butonu aracılığıyla WHG ye göre tekrar eden test (SU 501 ile)

• Fonksiyonel emniyet: tek kanal yapısı içerisinde SIL 2 ye kadar ve çoklu kanal yapısında ise SIL 3 e kadar, yedekli yapı

İletkenlik sviçlerinin öne çıkan özellikleri:

• Ürün özelliklerinden bağımsız ölçüm

• Yapışmadan ve köpükten, kondens veya birikinti oluşumundan etkilenmez

• Hijyenik proses aparatı ile hijyenik montaj, neredeyse ön ile aynı düzlükte

• Nominal DN15 genişliği dışında kuru çalışma koruma

• Titreşimden etkilenmez

Bir iletkenlik svici, elektromanyetik dalgaların ürün içerisindeki yayılımında oluşan faz kaymasını kullanır.

Sıvılarda ve hamurlarda seviye tespitinde veya kuru çalışma korumada kullanılmaya uygundur. Ayrıca sıvı/

sıvı arayüzünü tespit edebilir ya da belirli bir ürünü tespit edebilir.

İlaç, gıda ve içecek endüstrilerindeki uygulamalar:

• Küçük tanklar ve hijyenik uygulamalar

• Zor, hamurumsu veya kuvvetli yapışkan ürünler Seviye ölçümü

Aksesuarlar

Sinyal koşullandırma cihazları

Sinyal koşullandırma cihazları, bağlı sensörleri çalıştırabilir ve ölçüm sinyallerini işleyebilir. Ölçülen değişken ekranda gösterilir ve gelişmiş işleme için entegre akım çıkışına gönderilir. Ölçüm sinyali bu şekilde bir uzak göstergeye veya bir kontrol sistemine aktarılabilir. Aynı zamanda zorlu endüstriyel ortamlar ve tehlikeli alanlar için uygundur.

Aşırı gerilim koruyucuları

Standart iletişim sinyalleri için aşırı gerilim koruma cihazları, bağlantı dişleri vasıtasıyla herhangi bir ölçüm cihazına doğrudan bağlanarak ek bir bağlantı kutusu ihtiyacını ortadan kaldırır. Aynı zamanda zorlu endüstriyel ortamlar ve tehlikeli alanlar için

uygundur.

Aşırı gerilim koruyucularının öne çıkan özellikleri:

• Doğrudan vidalı bağlantı

• IP67 Koruma sınıfı

• Çinko veya paslanmaz çelik muhafaza

Sinyal koşullandırma cihazlarının öne çıkan özellikleri:

• 4…20 mA cihazlarla bağlantı için sinyal koşullandırma ve besleme

• Ek özellikler, ör. aktüatörlerin kontrolü için entegre röleler

• Taşıyıcı ray, panel ve yüzey montajı

(33)

OPTISWITCH 4000 C Basit uygulamalarda sıvılar için titreşimli seviye svici

OPTISWITCH 5X00 C

Sıvı proses ve yüksek sıcaklık / yüksek basınç uygulamaları için titreşimli seviye sviçleri OPTISWITCH 3X00 C

Katılar için vibrasyon seviye sviçleri

OPTISWITCH 6500 Gelişmiş hijyenik uygulamalar için iletkenlik seviye svici

İletkenlik Titreşim

OPTISWITCH 6600 Standart hijyenik uygulamalar için iletkenlik seviye svici

Aksesuarlar

SU 501

Tehlikeli alanlarda ve güvenlik ile ilişkili sistemlerdeki titreşimli seviye sviçleri için

SU 600 4…20 mA seviye transmiterlerinde pompaların veya diğer aktüatörlerin kontrolü için entegre röle SURGEPROTECT SP-F / 1X2-24DC

Akım döngüleri ve tehlikeli olmayan alanlarda ölçüm ve kontrol teknolojisi için surge protection.

SURGEPROTECT SP-F / EX-24DC Ex d, Ex tD, Ex ia IIC koruma tiplerine uygun korumayla ölçüm ve kontrol teknolojisi için aşırı gerilim koruması

(34)

Basınç ölçümü

Proses basıncı . Fark basınç . Hidrostatik basınç

(35)

35

Basınç, proses endüstrisinde kullanılan en yaygın ölçüm parametrelerinden biridir. Bugün, sıvı, gaz veya buhar akış uygulamalarının 40 % ın üzerinde bir oranda fark basınç hala birinci seçenek olarak uygulanmaktadır.

Sıvı seviye ölçümü uygulamalarının yaklaşık 25 % inde hidrostatik basınç ölçümü kullanılmaktadır – Basınçlı tanklar için de fark basınç seviye ölçümü kullanılır.

OPTIBAR serisi ile KROHNE basınç ölçümünü de dahil ederek proses enstrümantasyon portföyünü genişletmiştir.

OPTIBAR serisi, seramik ve metal ölçüm hücreleri, uygulama spesifik diyafram sealler, primer eleman- ları ve endüstriyel proses uygulamalarının geniş aralığına uygun aksesuarları ile geniş bir basınç transmitter grubu içerir.

Her zaman doğru basınç.

Herhangi bir zaman. Her hangi bir proses.

Basınç ölçümü

Kilometre taşları:

2012

OPTIBAR P 3050 kompakt basınç transmiter pazara sunuldu

2014

OPTIBAR DP 7060 fark basınç transmiter pazara sunuldu 2015

Komple OPTIBAR serisi basınç transmiterleri, diyafram sealler, primer elemanlar ve aksesuarlar pazara sunuldu 2016

Standart olarak kurulan her OPTIBAR DP transmiter için çok boyutlu 3D

doğrusallaştırma

Basınç ölçümü

Proses basıncı . Fark basınç . Hidrostatik basınç

(36)

OPTIBAR P 1010

600 bar / 8700 psi'ye kadar gömülü metalik diyafram ile temel uygulamalar için

Basınç transmiterleri

OPTIBAR P 2010 Hijyenik uygulamalar için flush metalik diyafram ile

OPTIBAR PM 3050

Standart uygulamalar için, gömülü paslanmaz çelik diyafram ve opsiyonel ekran modülü ile

OPTIBAR PC 5060 Gelişmiş uygulamalar için, korozyona ve aşınmaya dayanıklı seramik diyafram ile birlikte

OPTIBAR PM 5060

Yüksek basınç aralıkları ve hijyenik gereksinimler için tamamen kaynaklı metalik diyafram ile birlikte

OPTIBAR DP 7060

Yüksek aşırı basınç dayanımı ile hassas nispi gösterge basınç ölçümü için Fark basınç transmiter

Diyafram seal

Aksesuarlar

Basınç transmiterlerinin proseste kolay ve emniyetli montajı için aksesuarlar:

• DIN EN ve ASME ye uygun flanş adaptörler

• Düz ve kıvrımlı bağlantı boruları, U ve dairesel biçimde sifonlar

OPTIBAR DSD 3100 OPTIBAR DP 7060'a doğrudan bağlantı

OPTIBAR DSD 3110 OPTIBAR DP 7060'a kapiler boru eki

OPTIBAR DSD 3210

OPTIBAR DP 7060'a doğrudan bağlantı ve kapilar boru eki

OPTIBAR DSD 3220 OPTIBAR DP 7060'a 2x kapiler boru eki

(37)

37 Basınç ölçümü

Proses basınç transmiterleri boru ve tanklardaki basınç ölçümü için kullanılır.

OPTIBAR PC, PM ve DP transmiterleri, modern proses uygulamalarının geniş ihtiyaçlarını karşılayan modüler konsept özelliği taşırlar:

• Kendinden güvenlikli ve patlamaya dayanıklı

• Opsiyonel ekran ve ayar modülü

• 4...20 mA HART^® 7 / HART^® SIL2/3, FOUNDATION^TMfieldbus, PROFIBUS^® PA

• Plastik, 316L, 316L hijyenik, Aluminyum Ölçüm hücreleri:

• Seramik (OPTIBAR PC 5060)

• Metalik (OPTIBAR PM 5060)

• DP (OPTIBAR DP 7060)

Kapasitif seramik ölçüm hücreleri (99,9% Al2O3) uzun dönem karalılığı, vakum ve aşırı basınç dayanımı ile proses uygulamalarının geniş bir alanında kullanılır.

Güçlü seramik diyafram, entegre diyafram kırılma tespiti ile +100 bar / +1450 psi gauge’e kadar basınç uygulamalarının 80 % ini kapsar.

Proses basıncı

Proses basınç ürünlerinde önemli noktalar:

• Proses basıncı -1…+1000 bar / -14…+14504 psi gösterge ve 0…+600 bar / 0…+8702 psi gösterge mutlak

• Proses sıcaklıkları diyafram seal kullanmadan +150°C / +302°F ‘e kadar

• Seramik veya metal ölçüm hücreleri

• Küçük ölçüm aralıklarında bile hızlı tepkime süresi

• 250 nin üzerinde dişli, flanşlı ve aseptik proses bağlantı seçenekleri

• Duplex, HASTELLOY^® C-276, PVDF ve NACE uyumlu malzemeler

• Tehlikeli sahalarda kullanım Metalik ölçüm hücreleri ( strain gauge veya piezore- zistif ) tamamen kaynaklı proses bağlantısı özelliğiyle +1000 bar / +14504 psi gauge ‘e kadar yüksek basınçlarda, aseptik proseslerde ve OPTIBAR DS diyafram seal ile birlikte yüksek sıcaklık ve korozif uygulamalarda kullanılır.

• Pompalarda kuru çalışma koruması ve kompresör izleme

• Baca gazı ventilasyon kontrol

• Düşük basınçtan mutlak vakuma kadar izleme prosesleri

• Batch tanklarda aşırı yük koruma seviyesi ve aşırı basınç ölçümü

• Boru hatlarında basınç izleme

Fark basınç (DP) yöntemiyle akış ölçümü için lütfen sayfa 16 daki “Akışölçerler ve akış kontrolörleri”

bölümüne bakınız.

Fark basınç

Hidrostatik basınç yöntemiyle seviye, yoğunluk ve arayüzey ölçümü için lütfen sayfa 30 daki “Seviye transmiterleri ve seviye sviçleri” bölümüne bakınız.

Hidrostatik basınç

(38)

Temasta yeni bir boyut:

Sıcaklık ölçümü

Sıcaklık ölçüm elemanları · Transmiterler

(39)

39 Sıcaklık ölçümü

KROHNE sıcaklık öçlüm elemanları ve transmiterler istekleriniz ve ihtiyaç duyulan özel uygulamalar için çok kullanışlıdır.

OPTITEMP serimiz, endüstriyel sıcaklık ölçümünde kullanılan çok geniş elektriksel sıcaklık enstrümanlarını kapsar. Standart uygulamaların yanında, yüksek sıcaklık, aşırı basınç veya yüksek akış hızında idealdirler.KROHNE INOR, KROHNE'nin tamamen sahip olduğu, 75 yıldan uzun bir zamandır sıcaklık ölçüm ekipmanları üreten ve dizayn eden bir gruptur. Malmö, İsveç'te yerleşik bulunan, KROHNE INOR sıcaklık sinyal transmiterleri üreticilerinde dünyada önemli bir yere sahip olup, en- düstriyel sıcaklık ölçümünde uzmandır.

Bu uzmanlık ve deneyimi ile KROHNE INOR küresel çapta üretimlerini başarıyla geniş- letmektedir.

75 yılı aşkın deneyim:

1939

INOR bir aile şirketi olarak proses enstrümanları alanında faaliyetine başladı.

1965

İlk sıcaklık transmiterinin geliştirilmesi.

1974

INOR dünyada ilk kafa tipi transmiteri piyasaya sundu.

2006

KROHNE, INOR 'u satın aldı.

2010

İlk 4-telli bağlantılı çift sensör girişli sıcaklık transmiteri

2011

Termovel içindeki kırıkların tespiti için SmartSense yalıtım direnci izlemeli sıcaklık transmiteri geliştirildi.

2018

Sıcaklık transmiterleri için NFC ve Bluetooth^®iletişimi.

Temasta yeni bir boyut:

Sıcaklık ölçümü

(40)

40

KROHNE katılar, sıvılar, gazlar ve buharlaşan maddeler için kullanılabilen geniş bir standart önceden takılmış sıcaklık ölçüm cihazları portföyüne sahiptir. Ayrıca özel gereksinimleriniz için size özel sistemler de

sağlayabiliriz..

• Kimya endüstrisi: Boru, tank ve reaktörlerdeki sıvılar, gazlar ve katılar, asitler ve alkaliler, aşındırıcı ve korozif ürünlerin ölçümü

• Demir ve çelik endüstrisi: Üretimdeki ölçümlerde ve çeliğin ısıl işleminde, gaz ve fırın ölçümünde hatta soğutma suyu sıcaklık ölçümü

• Enerji üretim: Buhar ve baca gazı ölçümlerinde hatta soğutma suyu ve çekme sıcaklık ölçümü

• Hijyenik uygulamalar: üretim ve GMP, FDA, EHEDG ve diğer standartların zorlu gerekliliklerine göre temizleme prosesleri

Proses şartlarına (sıcaklık, basınç, akış hızı ve ürün özellikleri) uygun olan sıcaklık ölçüm cihazı ve kullanılacak malzemeyi tavsiye edebiliriz.

Uygulamanızda, rezistans termometre (RTD) veya termokupl (TC), sensör/ölçüm inseti ve termovel kombinasyonunda doğru seçim oluştuğunda biz size yardımcı olmuş olacağız.

Doğru inset, kafa ve boru bağlantı kombinasyonu kullanıldığında termovel ürünlerimiz maksimum proses doğruluğu sağlar.

Sıcaklık ölçümü

Sıcaklık ölçüm elemanlarının öne çıkan özellikleri:

• Çeşitli proses bağlantıları: inset, vidalı/dişli, flanşlı, kaynak ağızlı, sıkma rekorlu, kaplama ve kılıflar, gaz sızdırmaz bağlantılar, kayar flanş

• Standart ve müşteriye özel sıcaklık ölçüm elemanları

• Değiştirilebilen yay baskılı ölçüm insetleri, mineral izole kablodan yapılır, dayanıklı, düşük sapma ve yüksek mekaniksel yük dayanımına sahiptir

• Bağlantı kafaları geniş çeşitliliğe sahiptir

• Geniş aksesuar seçeneği

Sıcaklık ölçüm elemanları

Termovel özellikleri:

• Hızlı tepki için küçültülmüş ve konik uçlu

• Geniş malzeme seçeneği

• Yüksek seviyede kimyasala maruz kalan ortamlardaki kullanımlar için ilave PTFE veya tantal kaplama

• Krozyon ve aşınma koruma versiyonu

• Müstakil dayanım hesaplamaları

• Çeşitli test ve muayene sertifikaları mevcuttur; basınç testi, PMI testi, X-ray testi, ultrasonik test, boya- penetrasyon testi

(41)

Sıcaklık ölçüm elemanları (RTD veya TC ölçüm bağlantısı ile)

OPTITEMP TRA-S ve TCA-S

Standart uygulamalar, düşük sıcaklıklar, mevcut termoveller veya makinelerde kullanım veya daha yüksek akış hızları ve basınçları için

Sıcaklık sensörleri ve ölçüm bağlantıları

OPTITEMP TCA-M

Makineler ve yüksek sıcaklık uygulamaları için OPTITEMP TRA-C/V

Endüstriyel proses, OEM, HVAC veya sınırlı alanda hijyenik uygulamalar için

OPTITEMP TRA-G/W

Yüzey ve yeraltı ölçümü veya yatak ve plastik kalıplama makinelerinin uygulamaları için RTD kablo sensörleri

TC kablo sensörleri

OPTITEMP TR veya TC

Sıcaklık ölçüm elemanları için RTD (Pt100) veya termokupl (K veya J)

Ölçüm bağlantıları Flanş

OPTITEMP TRA-F/TF ve TCA-F/TF

Daha yüksek akış hızlarına ve basınçlara kadar standart uygulamalar için

Fişli

OPTITEMP TRA-P ve TCA-P

Standart ve yüksek sıcaklık uygulamaları için

OPTITEMP TRA-H Hijyenik uygulamalar için Hijyenik teçhizat

Vidalı Kaynaklı

OPTITEMP TRA-G

Endüstriyel uygulamalarda yüzey sıcaklığı ölçümü için Kelepçeli

RTD kompakt sensörler

OPTITEMP TRA-T/TW ve TCA-T/TW Yüksek akış hızları ve basınçları için

(42)

42

1974 yılında INOR, dünyada ilk defa hassas termometre sinyalini doğrudan ölçüm noktasında stabil, gürültüsüz bir bağışıklık sinyaline çeviren ve bir sıcaklık ölçüm elemanının bağlantı kafası içerisine monte edilebilen tip sıcaklık transmiterinin üretimini gerçekleştirdi.

KROHNE INOR yılların transmiter geliştirme tecrübe- sine dayalı, düşük ve yüksek performans doğruluğuna haiz, fail-safe ölçüme ve birçok proses endüstrisinde- ki çok çeşitli uygulamaları içeren kapsamlı bir programa sahiptir.

• Makine imalat endüstrisi

• HVAC uygulamaları

• Enerji ve güç üretimi

• Petrokimya

• Petrol ve gaz

Sıcaklık transmiterleri

Özellikler:

• Temel uygulamalardaki analog sıcaklık transmiterler

• Dijital, üniversal olarak programlanabilen en teknolojik transmiterler; tüm uygulamalar için.

• B-bağlantı ve DIN ray montaja uygun

• Yüksek hassasiyetli mükemmel ölçüm doğruluğu, uzun dönem stabilite ve düşük sıcaklık sapması

• HART^® 6 uyumlu transmiterler

• PROFIBUS^® arayüzü bulunmaktadır

• Yüksek proses emniyeti için kendi- kendini teşhis fonksiyonu: izolasyon rezistansı izleme (SmartSense), sensör sapması, sensör arıza ve kısa devre

• Çift sensör girişi TC ve RTD, 2, 3 ve 4-telli (sadece OPTITEMP TT 51 R'de 4-telli), sensör arızası durumunda otomatik yedekleme (redundancy)

• Yüksek galvanik izolasyon

• NAMUR uyumlu: NE 21/NE 43/

NE 53/NE 89/NE 107

• 10-g titreşim dayanımı

• 50 nokta tekil sensör linearizasyonu

• İletişim seçenekleri: PC, FC375/475, AMS, PDM, EDD, DTM

• ATEX Ex i'ye uygun Ex-onayı ve Ex n (non-incendive) onaylar

• SIL 2 (IEC 61508'e göre)

• Harici besleme olmadan PC üzerinden konfigürasyon

Sıcaklık ölçümü

(43)

OPTITEMP TT 40

Evrensel girişler ve galvanik izolasyon, ±%0,05 hassasiyet OPTITEMP TT 31

Evrensel girişler, iki kanallı ve yüksek galvanik izolasyon

OPTITEMP TT 51

Evrensel iki girişli, galvanik izolasyon, HART^® ve SIL

OPTITEMP TT 32 Evrensel girişler ve yüksek galvanik izolasyon OPTITEMP TT 10

RTD veya TC girişleri ile

OPTITEMP TT 11 RTD girişli

OPTITEMP TT 33

Evrensel girişler ve alvanik izolasyon

OPTITEMP TT 22

RTD girişi, PC'de programlanabilir

Başa ve raya monte edilen sıcaklık transmiterleri

OPTITEMP TT 30

PC'de programlanabilen evrensel girişler ve galvanik izolasyon ile

Aksesuarlar

OPTITEMP TT-CON OPTITEMP transmiterlerin PC konfigürasyonu için transmiter konfigürasyon kiti OPTITEMP TT 53

Evrensel giriş, galvanik izolasyon, HART^®7, NFC ve Bluetooth^® iletişimleri ile

(44)
