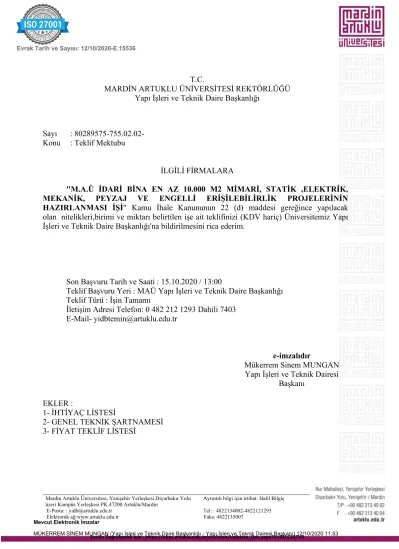

T.C.
MARDİN ARTUKLU ÜNİVERSİTESİ REKTÖRLÜĞÜ Yapı İşleri ve Teknik Daire Başkanlığı
Sayı : 80289575-755.02.02- Konu : Teklif Mektubu
İLGİLİ FİRMALARA
"M.A.Ü İDARİ BİNA EN AZ 10.000 M2 MİMARİ, STATİK ,ELEKTRİK, MEKANİK, PEYZAJ VE ENGELLİ ERİŞİLEBİLİRLİK PROJELERİNİN HAZIRLANMASI İŞİ" Kamu İhale Kanununun 22 (d) maddesi gereğince yapılacak olan nitelikleri,birimi ve miktarı belirtilen işe ait teklifinizi (KDV hariç) Üniversitemiz Yapı İşleri ve Teknik Daire Başkanlığı'na bildirilmesini rica ederim.
Son Başvuru Tarih ve Saati : 15.10.2020 / 13:00
Teklif Başvuru Yeri : MAÜ Yapı İşleri ve Teknik Daire Başkanlığı Teklif Türü : İşin Tamamı
İletişim Adresi Telefon: 0 482 212 1293 Dahili 7403 E-Mail- yidbtemin@artuklu.edu.tr
e-imzalıdır
Mükerrem Sinem MUNGAN Yapı İşleri ve Teknik Dairesi
Başkanı EKLER :
1- İHTİYAÇ LİSTESİ
2- GENEL TEKNİK ŞARTNAMESİ 3- FİYAT TEKLİF LİSTESİ
Bu belge 5070 sayılı Elektronik İmza Kanununun 5. Maddesi gereğince güvenli elektronik imza ile imzalanmıştır.
Mevcut Elektronik İmzalar
MÜKERREM SİNEM MUNGAN (Yapı İşleri ve Teknik Daire Başkanlığı - Yapı İşleri ve Teknik Dairesi Başkanı) 12/10/2020 11:53 Evrak Tarih ve Sayısı: 12/10/2020-E.15536
Mal/Hizmet/Yapım İşi Cinsi
2 3 4 5 6 7 8 9 10 11 12 13
NOT : 1-Zarfın yapıştırma yerlerinin firma tarafından imza ve kaşelenmesine özen gösterilmesi gerekmektedir.
2-Teklif isteme yazımızda proje hizmeti işi için TOPLAM FİYAT üzerinden değerlendirmeye alınacaktır
3-İlgili Mevzuat uyarınca İsteklinin yasaklı olup olmadığının öğrenilebilmesi için (Vergi/T.C No-Ünvanı-Türü(A.Ş ,LTD gibi) AdresTelefon–Faxs-Ticaret/Esnaf odası adı -Ticaret/Esnaf odası sicil no-varsa eposta Adresi) bildirmekle İstekliler yükümlüdür 4- Şartlı teklifler ve Türk Lirası haricinde verilen fiyat teklifleri değerlendirilmeye alınmayacaktır
Firma Bilgileri
FİRMA ADI-ADRESİ
5-Teklif sunmanız halinde kamu kurum ve kuruluşlarda söz konusu işe benzer bir İş bitirdiğinize dair belge sunulması gerekmektedir.
KAŞE-İMZA FİYAT TEKLİF LİSTESİ
Yapılan İş/Mal/Hizmetin Adı, Niteliği
M.A.Ü İDARİ BİNA EN AZ 10.000 M2 MİMARİ, STATİK ,ELEKTRİK, MEKANİK,PEYZAJ VE ENGELLİ ERİŞİLEBİLİRLİK PROJELERİNİN HAZIRLANMASI İŞİ
Birim Fiyat Tutarı
M.A.Ü İDARİ BİNA EN AZ 10.000 M2 MİMARİ, STATİK ,ELEKTRİK, MEKANİK,
PEYZAJ VE ENGELLİ ERİŞİLEBİLİRLİK PROJELERİNİN HAZIRLANMASI İŞİ"
1 Adet
TOPLAM 1
T.C.
MARDİN ARTUKLU ÜNİVERSİTESİ Yapı İşleri ve Teknik Daire Başkanlığı
İdari Bina En Az 10.000 M2 Mimari, Statik, Elektrik, Mekanik, Peyzaj ve Engelli Erişilebilirlik Projelerinin Hazırlanması İşi
Genel Teknik Şartname
Madde 1.
İş: Mardin Artuklu Üniversitesi Kampüs Yerleşkesi içerisinde Üniversitemiz Master Planına uygun olarak yapımı planlanan: İdari Bina En Az 10.000 m2 işi kapsamında Plankote Hazırlanması, Zemin Etüt Raporlarının Hazırlanması, Mimari Uygulama Projeleri, Betonarme/Statik, Mekanik ve Elektrik Tesisat Projeleri, Yalıtım Alt Yapı ve Çevre/Peyzaj Projeleri ile Engelli Erişilebilirlik Projelerinin Hazırlanması İşi
İdare: Mardin Artuklu Üniversitesi Rektörlüğü, Yapı İşleri ve Teknik Daire Başkanlığı Yüklenici: İşin yapımını üstlenen firma
Yapılacak Yer: Mardin-Merkez
Madde 2.
İşin Kapsamı
Hizmet alımı işi kapsamında hazırlanacak her bir proje çalışması aşağıdaki iş kalemlerini kapsar
1. Plankote alınması,
2. Zemin Etüt Raporunun Hazırlanması
3. Mimari Uygulama Projelerinin Hazırlanması 4. Statik/Betonarme Projelerinin Hazırlanması 5. Elektrik Tesisat Projelerinin Hazırlanması 6. Mekanik Tesisat Projelerinin Hazırlanması
7. Yalıtım Projeleri Altyapı Çevre ve Peyzaj Projelerinin Hazırlanması 8. Yeni Engelli Erişilebilirlik Projelerinin Hazırlanması
9. 3 boyutlu görseller: Dış cepheler ve iç mekân (bazı özel mekanlara ait iç mekan 3 boyutlu görselleri istenecektir rektörlük makam odası, senato odası, fuaye alanı vb.) olmak üzere hazırlanacaktır.
Madde 3.
Hizmet Alımı İşine İlişkin Yüklenici Yükümlülükleri
3.1. Hizmet alımı işi kapsamında hazırlanacak projeler; Üniversitemiz Kampüs Yerleşkesi master planına ve master planda ortaya konulan renk, biçim ve forma uygun mimari özelliklerde tasarlanmalıdır. Tasarımı yapılacak proje; fonksiyonel ve çevreci olmalı, sanatsal değer ve kabiliyet taşımalıdır.
3.2. Hizmet alımı işi kapsamında bulunan binaların proje çalışmaları yüklenici ofislerinde yürüteceklerdir.
3.3.Yüklenici ile idare müştereken mevcut ihtiyaç programının eksiklikleri tamamlanıp kesinleştirilecek ve idarece onaylanacaktır.
3.4.Yüklenici firma İdare ile koordineli çalışacaktır. Gerekmesi halinde projede yapılacak revizyonlar ilave bir ücret olmadan yapılacaktır.
3.5.Yüklenici firma idarenin gerekli gördüğü her durumda, bilgilendirme toplantıları düzenleyecek ya da düzenlenen toplantılara gerekli dokümanlarla katılarak idareyi bilgilendirmekle yükümlüdür.
3.6. Yüklenici proje çalışmalarının yürütülmesi sırasında proje çalışmalarını koordine etmek ve İdare ile koordinasyonu sağlamak amacıyla bir (1) adet, mesleğinde en az beş (5) yıl tecrübeye sahip mimar, proje koordinatörü olarak görevlendirilecektir.
3.7.Yüklenici, hizmet alımı işi kapsamında gerçekleştireceği işlemler ile ilgili olarak üçüncü şahıslara karşı patent haklarının ödenmesi veya patent hakkının ihlalinden doğacak tazminat talepleri ve buna bağlı zararlardan İdareyi hiçbir şekilde sorumlu tutamaz, tüm sorumluluk yükleniciye aittir.
3.8. Yüklenici; projelerin hazırlanması için tanımlanan işin eksiksiz bir şekilde yapılıp tamamlanması için gereken bütün teknik ve idari personel ile malzeme, teçhizat ve makineleri temin eder.
3.9. Projeler yüklenici firma tarafından geçerli standartlara uygun olarak hazırlanacaktır.
Bütün projeler metrik sisteme göre hazırlanacak, idareye verilecek tüm belgeler, projeler Türkçe olarak istenilen sayıda ve boyutlarda teslim edilecektir.
3.10. Proje aşamasında her türlü plankote ve haritacılık işleri Yüklenici tarafından hazırlatılacak ve ilgili birimlerden onay alınacaktır.
3.11.Proje aşamasında arsaya ait jeolojik etüt raporu Yüklenici tarafından hazırlatılacak ve ilgili birimlerden onay alınacaktır.
3.12. Proje aşamasında gözden kaçan ancak işin yapımı sırasında eksikliği ortaya çıkacak her türlü eksik proje detay ve şartname vb. dokümanlar yüklenici firmaca bila bedel ve geciktirilmeksizin hazırlanacaktır.
Ayrıca yüklenici;
3.13. Projenin bütünü ve bileşenleri ile ilgili olarak mevcut veri ve bilgileri araştırmak ve temin etmek,
3.14. Yetkili makamlardan ya da proje kapsamındaki işlerle ilgili hak ve yetkiye sahip diğer kişilerden gerekli izinlerin alınmasında İdare’ye yardımcı olmak,
3.15. Proje kısımlarının tasarımı ile ilgili prensip hususlarında yerel veya ilgili diğer makamlara başvurmak,
3.16. Her bir proje için ilgili Belediyeden inşaat izninin alınması için gerekli olan tüm dokümanları hazırlamak,
3.17. Proje kapsamındaki işlerin usulünce yapılabilmesi için gerekli olabilecek özel tetkik, araştırma veya testler hakkında İdare’ye değerlendirme ve tavsiyelerde bulunmak,
3.18. Çeşitli onay aşamaları sırasında İdare tarafından onaylanabilecek belge, rapor ve vs.
üzerinde makul değişiklikler yapmakla yükümlüdür.
3.19. Yüklenici işbu şartnamenin konusu olan işlerin projelendirilmesi sırasında mümkün olduğunca TSE, ISO veya uluslararası kabul görmüş kuruluşların belge ve standardına sahip ekipman ve ürünlerin kullanımına çalışacaktır. Özel durumlarda idarenin onayı alınmak kaydıyla diğer standartlara uygun malzemeler kullanılabilecektir.
3.20. Projenin telif hakkı idareye ait olup, idare projeyi farklı yerlerde kullanma ve projede değişiklik yapma hakkına sahiptir. Müellif, projeyi kullanma, projede değişiklik yapma ve uygulama projelerini yapma veya yaptırma haklarını idareye kayıtsız ve şartsız devretmiş olacak, projenin kullanımı, projede değişiklik yapma ve uygulama projelerini yapma ve yaptırma hakkı idarenin tasarrufunda olacaktır.
Proje yapımında kullanılacak şartnameler ve standartlar aşağıda verilmiştir:
a) T.C. Çevre ve Şehircilik Bakanlığı (ÇŞB), Yapı İşleri Genel Müdürlüğü (YİGM) Genel Teknik Şartnamesi, Ayrıca T.C Ç.Ş.B. Y.İ.G.M. Mimari, statik, makine, elektrik, peyzaj proje düzenleme esaslarına göre düzenlenecektir.
b) T.C. ÇŞB : YİGM Birim Fiyat Tarifleri ve Analizleri c) T.C. ÇŞB : YİGM Mekanik Genel Teknik Şartnamesi d) T.C.ÇŞB : YİGM Elektrik Genel Teknik Şartnamesi e) Türk Telekomünikasyon A.Ş. Genel Teknik Şartnameleri Bina içi Telefon Tesisat (Ankastre) teknik Şartnamesi
Şehir içi Telefon Şebekesi Yeraltı Boru (kanal) tesisine ait Teknik Şartname f) Enerji ve Tabii Kaynaklar Bakanlığı Genel Teknik Şartnameleri
Elektrik Dağıtım Tesisleri Genel Teknik Şartnamesi TEDAŞ Elektrik Tesisleri Birim Fiyat Cetveli ve Tarifleri Elektrik İç Tesisleri Proje Hazırlama Yönetmeliği
g) Su Tutucu Betonarme Yapıların Yapımına ait Genel Teknik Şartname, DSİ 1987 h) Karayolları Genel Müdürlüğü Şartnameleri
Yol İşleri Teknik Şartnamesi Karayolları Teknik Şartnamesi i) İller Bankası Şartnameleri
İçme suyu İnşaatları için Özel ve Teknik Şartnameler Kanalizasyon İnşaatları için Özel ve Teknik Şartnameler
j) IGDAŞ, vb. Doğalgaz Sistemleri Teknik Şartnameleri
k) Türk Standartları Enstitüsünce Yayınlanan Türk Standartları l) DSİ Genel Müdürlüğü Peyzaj İşleri Şartnameleri
m) TMMOB Peyzaj Mimarları Odası tarafından yayınlanan “Peyzaj Mimarlığı Hizmetleri Açık ve Yeşil Alan Düzenlemeleri Bitkisel Uygulama Genel Teknik Şartnamesi”
n) Sağlık Bakanlığı Özel İdari ve Teknik Şartnameleri
o) Projelendirme ve inşaat işleri ile ilgili Türk Standartları (TSE) p) Türkiye Bina Deprem Yönetmeliği 2018
r) Yerel belediyelerin ilgili standart, yönetmelik ve şartnameleri
s) Yürürlükte olan erişilebilirlik izleme ve denetleme, asansör, yangın, yönetmelikleri.
ş) Aile ve Sosyal Politikalar Bakanlığının engelliler hakkındaki 5378 sayılı kanunu ve 2006/18 sayılı Kamu Binaları, Kamuya Açık Alanlar ve Toplu Taşıma Araçlarının Özürlülerin Kullanımına Uygun Duruma Getirilmesi ile ilgili Başbakanlık genelgesi,
3.22.Kusur sorumluluk süresi 3 (üç) yıldır. Yüklenici bu süre zarfında kendinden kaynaklanan kusur ve sorumlulukları idare tarafından onaylanmış olsa dahi düzeltmekle mükelleftir.
Madde 4.
Proje Çalışmasına İlişkin Usul ve Esaslar 4.1. Zemin Etüt Çalışması
Zemin etüt çalışması, Çevre ve Şehircilik Bakanlığı tarafından yayınlanan “Zemin ve Temel Etüdü Uygulama Esasları ve Rapor Formatına Dair Tebliğ”de belirlenen usul ve esaslara ve yürürlükte bulunan ilgili diğer mevzuata göre yapılacaktır.
4.2. Mimari Proje Çalışması
A) Ön Çalışma/Fikir Geliştirme Safhası:
a) Arazinin konumu ve alanı, ihtiyaç programı ve İdarenin tavsiyelerine göre: 1/200 ölçekli vaziyet planını,1/100 ölçekli mimari kat yerleşim, planlarını içerir sunum paftaları hazırlanır.
Hazırlanan planlar; yapının değişik açılardan üç boyutlu (3D görüntüler) resimleri (renk çalışmaları dahil), kat bazında ve genel olarak kat bazında fonksiyon alanlarının metrekare büyüklüklerini gösterir listeler ve fikrin çıkış noktası ile düşünce aşamalarının neler olduğunu anlatan bir rapor ile birlikte idareye sunulur.
b) Mekânsal kullanımlara ait alanlar tasarlanırken engelli erişimine uygunluk göz önünde bulundurulmalıdır.
c) Yüklenici fikir geliştirme safhasını zenginleştirmek için birden fazla ön çalışma hazırlayarak İdareye sunabilir
d) İdarece verilen tekliflerden uygun görülecek olan veya bu tekliflerin uygun görülecek bölümlerinden oluşturulacak başka bir çözüm istenmesi halinde, kesin şekli kapsayan yeni bir eskiz projesi, İdarenin yazılı tavsiyelerine kesinlikle uyulması şartı ile (a) bendinden belirtilen usul çerçevesinde İdareye sunulur.
B) Mimari Kesin Proje Hazırlama Safhası:
Yüklenici ön projelerin, ihtiyaç programının ve eki raporların İdarece onayını müteakip uygulama projelerin, yürürlükteki ve bu ihale dokümanında yer alan şartnamelere uygun olarak hazırlayıp İdare onayına sunar. Mimari uygulama projeleri; ilgili meslek odasınca çıkarılan şartname ve yönetmeliklere, bu şartname ve eklerine, mimarlık tekniğine; fen ve sanat kurallarına; ihale konusu yapıya ilişkin belirlenmiş ulusal ve uluslararası standartlara uygun olarak hazırlanacaktır.
Mimari uygulama çalışmalarına ilişkin kapsam, usul ve esaslara ilişkin düzenlemeler aşağıda yapılmıştır.
1/100, 1/200 ve/veya 1/500 ölçekli vaziyet planı:
a) İmar planına göre arsa sınırları, inşaat yaklaşma mesafeleri, çevre yollar, çevre ya da projelendirilecek alan içi yapılar ile korunması istenen bina, yeşil alan vb. gösterilecektir.
Mevcut sınırlara ve yollara göre farklılık gösteren imar planı tatbikatı söz konusu ise;
girişlerin mevcut yollara göre geçici olarak kullanılma imkânı düşünülecek ve vaziyet planında belirtilecektir. Tabii zemin kotları, meyil değişme noktaları,
b) Teklif yapı ya da yapıların konumları, yaya ve trafik bağlantıları ile sirkülasyonu, otopark, rampa, merdiven, tretuvar çevre ve istinat duvarları, arsa içi yeşil alan-otopark, vb. saha düzenlemesi gösterilecek, ölçülendirilecek ve kodlandırılacaktır. (Plankote röper kotuna göre hâlihazır ve düzenlenmiş kotları bir arada verilecektir.)Arazinin inşaattan sonra alacağı kotlar ve setler (varsa) yazılacak.
c) Bina içine kat adetleri, gabari, çatı örtü malzemeleri, zemin oturma alanları yazılacak, blokların yol ve komşu sınırlara, korunacak binalara uzaklıkları ile blok köşelerinin röper noktasına uzaklığı, gerekiyorsa açı belirtilerek yazılacaktır. Binanın köşelerindeki tabii zemin ve inşaat kotları yazılacak.
d) Yön, hâkim rüzgâr yönü belirtilecek ve binaya ait emsal hesabıyla ilgili tüm bilgilerin yer aldığı bir antet (TAKS, KAKS, Toplam İnşaat Alanı vb.) hazırlanacaktır.
e)Vaziyet planı üzerine en az 2 adet (yatay ve dikeyde olmak koşuluyla) kesit belirtilecektir.
f) Bina ve arazinin en ve boy kesitleri, siluetler çizilmelidir.
g) Su, kanalizasyon ve elektrik şebekeleri gösterilmelidir.
h) Binaların renk uluslararası renk kodlarını da içerir üç boyutlu (3D) cephe ve kat planları.
1/100, 1/200 ve/veya 1/500 ölçekli aplikasyon planları:
Genel 1/1000 veya 1/500 ölçekli pafta ile birbirine ve diğer mevcut koordinatlarla aplikasyonu için yeterli ölçülendirme yapılmalıdır. Her bir yapının yakın çevresi ile aplikasyonu için ayrıca 1/500 ve/veya 1/250 ölçekli aplikasyon planını (Vaziyet Planı Ölçeğinde) hazırlanmalıdır.
1/50 Tekniğinde 1/100 Ölçekli veya 1/50 Ölçekli Kat Planları:
a) Bütün kat planları çizilecektir. Planlar paftalar üzerine aynı bakış yönüne göre yerleştirilecektir. Varsa bloklar harflendirilecek ve kapsadıkları ünitelerin isimleri belirtilecektir. Her kat planı üzerinde kesit çizgisi çizilerek, kesit numarası ile bakış yönü gösterilecektir. Ayrıca her kat planının uygun bir yerine o katın inşaat alanı yazılacaktır.
Zemin kat planında yakın çevre ilişkileri gösterilmelidir.
b) Yapıdaki giriş ve çıkışlar (yangın, servis, kazan dairesi vs.) işaretlenerek kotlar yazılmalıdır.
c) Taşıyıcı sistem aksları, dilatasyonlar statik-betonarme projedeki harf ve rakamlarla gösterilecek, kolon, beton perde, duvar vb. elemanlar ile pano, bölme duvar, vb. elemanlar farklı çizim tekniği ile çizilecektir.
d) En ve boy kesitlerinin geçtiği yerler belirtilmeli ve binanın çeşitli bölgelerinden yeterli miktarda kesitler geçirilmelidir.
e) Asma tavan yapılması gerekli mahaller malzemesi ile birlikte belirtilecek, tavandaki sarkan kirişler, nervür ve kasetler betonarme projesindeki ölçülere göre işlenecek, kolon ölçüleri yazılacaktı.
f) Mahal isimleri plandaki yerleri içine yazılmalı ayrıca bir mahal listesi tertiplenerek, hacimlerin döşeme, duvar, tavan malzemeleri belirtilmelidir.
h) Merdiven ve rampalar konstrüksiyonlarına uygun olarak çizilecektir. Merdiven numarası, basamak adedi, genişlik ve rıht yüksekliği belirtilecektir. Merdiven basamakları numaralandırılarak başlangıç ve bitiş noktaları ile sahanlıklarına ait kaba ve bitmiş kotlar belirtilecek, çıkış okları gösterilecek, korkuluk çizilecektir. Rampaların başlangıç ve bitiş noktaları ile bu noktalara ait kaba ve bitmiş kotlar, çıkış okları, meyilleri belirtilecek, korkuluk çizilecektir.
ı) Bacalar ve irtibatları gösterilmelidir.
i) Islak hacimlerin sabit elemanları yerli yerince ve ölçülerinde çizilmelidir.
j) Dış ölçüler dıştan bina cephesine doğru verilecektir. Bina dış toplam ölçülerini, cephe hareketlerini, taşıyıcı aksları, dolu-boş cephe ölçülerini kapsayan 4 farklı ölçü çizgisi üzerinde dış ölçüler yazılacaktır. Değişik her hacimde enine ve boyuna ikişer ölçü çizgisi üzerinde kapı, pencere, kolon vb. elemanların genişlikleri ile duvar üzerindeki yerlerinin komşu duvarlara uzaklıkları belirtilmek suretiyle de bina iç ölçüleri verilecektir.
k)Kapı - pencere ölçü ve tipleri dış ölçülendirmede aks çizgisinden ayrıca yazılmalı ve açılış yönleri belirtilmelidir.
l)Tüm doğramalar detayına uygun ve şematik olarak çizilecek, kapı ve pencerelerin akslarını gösteren çizgiler üzerine poz numaraları ile kaba boşluk ölçüleri yazılacak, kapı kanatlarının açılış yönü gösterilecektir.
Kesitler (Plan Ölçekli):
Her yapı için düşey sirkülasyon elemanlarından ve ıslak hacimlerden geçen en az 2 (iki) kesit çizilmelidir. Bu kesitlerden en az biri merdiven veya kat arası düşey sirkülasyon elemanlarından geçmek üzere, bina genişliğince veya derinliğince ve bütün bina yüksekliğince (bodrum, normal çekme, tesisat katı ve çatı arası, asansör kulesi, vb dahil) çizilmelidir.
Kesitlerde;
a) Gerekli arazi kotları yazılmalı, zeminin inşaattan evvelki ve sonraki durumları çizilmeli, b) Tekniğin icap ettirdiği kot ve ölçüler okunacak şekilde fazlaca yazılmalıdır.
c) Taşıyıcı elemanlar betonarme projesindeki ölçülere göre çizilmeli ve iç ölçülerde gösterilmelidir.
d) Farklı döşeme kaplamalarına göre malzeme belirtilmeli, e) Çatı elemanları gösterilmeli,
f) Bacalar ve oluklar çizilmelidir.(varsa) Cepheler (Plan Ölçekli):
a) Ayrık nizamda bulunan binaların dört cephesi, bitişik nizamda bulunan binaların serbest kalan cepheleri esas alınarak plan ve kesitlerde belirtilmiş olan inşa esasları doğrultusunda hazırlanmalıdır.
b) Bina köşelerine arazi ve inşaat kotları yazılmalı, c) Döşeme, parapet, baca kotları belirtilmeli,
d) Planlara uygun olarak aks yerleri gösterilmeli, aks numaraları ve dilatasyon numaraları işaretlenmeli,
e) Tüm görünüş elemanları (korkuluk, denizlik doğramaları, cam, yağmur oluğu, baca, vb. ) gösterilmeli ve malzemelerin imalat tarifleri belirtilmeli,
Rapor:
Başkanlıkça verilen kesin ihtiyaç programı ve arsa verilerinin, konunun projelendirilmesinde ele alınışı ve değerlendirilişi belirtilir. Yapı ekonomisi ve fonksiyonel inşaat tatbikatı gereği olarak seçilen inşaat sistemi, malzeme ve genel mimari planlama ile maliyet tavanına uyum yönünden getirilen çözüm hakkında geniş bilgi verilir. Isı, ses ve su yalıtımları, güneş tedbirleri ve özellik gösteren tesis ve cihazlar için açıklamalar yapılır.
Seçilen modüller ve taşıyıcı akslar hakkında bilgi verilir, gerekçesi açıklanır. Çözümün birden fazla oluşu halinde, raporda tekliflerin iyi ve kötü tarafları mukayese edilir. Tercih sebepleri açıklanır.
Detay Projeleri:
a)Yapının özellik ve karakteristiğini gösteren her bölümden plan kesit ve görünüşlere uygun olarak (cephe, giriş, ıslak hacim, merdiven vs. ) detaylar verilmeli,
b) 1/10, 1/20 ve/veya 1/50 ölçekli Tip mahallerin plan, kesit ve görünüşleri, c) 1/5, 1/10 ve/veya 1/20 ölçekli sistem detayları (Plan, kesit, görünüş), d) 1/10, 1/20 ölçekli kesitler.
Doğrama Detayları:
Pencere, kapı, camekân, dolaplar (varsa) vb. ahşap ve madeni iç ve dış doğramalar, 1/10 veya 1/20 ölçekli kesit, plan, görünüş,
Merdiven Detayları:
a)Merdiven sistem detayları yapının tüm katlarını kapsayacak şekilde plan ve kesit olarak hazırlanarak, basamak genişliği, rıht yüksekliği, korkuluk yüksekliği ve malzemesi, ölçüleri (kalınlık, genişlik, boy) ile cins ve özellikleri tam ve eksizsiz olarak belirtilmelidir.
b)1/20 ölçekli plan, kesit; döner merdiven ise açılım,
c)1/10 ölçekli detaylar (Çıkış istikametinde ve buna dik yönde basamak kesitleri), d)1/10 ölçekli korkuluk, merdivene bağlantısı ve küpeşte detayları,
Döşeme Kaplaması Detayları:
Döşemelerde uygulanacak olan izolasyon vb. özellik arz eden imalatın cinsi belirtilmeli ve düşük döşemeler kesitlerde kot belirtilerek mutlaka gösterilmelidir. /10 ölçekli detaylar, sahne, tribün vb.
Çatı Planı ve Detayları:
a) Pafta üzerinde gösterilecek konstrüksiyon hesabına göre kesitleri belirlenecek tüm çatı taşıyıcı elemanları çatı planında gösterilecek, taşıyıcı elemanların aks ölçüleri verilecek, çatı arası havalandırma ve yağmur oluk ve iniş boruları hesabı pafta üzerinde yapılarak havalandırma giriş ve çıkış delikleri ile yağmur olukları ve iniş boruları çatı planında gösterilecek ve ölçülendirilecektir. Meyiller, dereler, mahyalar, tesisat ve asansör çıkıntıları, parapet duvarları, kalkan duvarlar, bacalar ve çatıya çıkış delikleri ile bunlara ait gerekli malzeme açılımları, ölçü ve kotları kapsar. 1/50 ölçekli çatı planı ile aynı paftada çatı sistemini belirtecek yeterli sayıda kesit çizilecektir. Detay safhasında verilecek çatı nokta detaylarının yeri, adı ve listesi çatı plan ve kesitleri üzerinde işaretlenecektir.
b) Çatı ve nokta sistem detaylarında ısı bölgelerine göre kullanılacak izolasyon malzemesinin cinsi ve kalınlığı mutlaka belirtilmelidir.
c) Taşıyıcı çatı elemanları hesabı,
d) 1/10 ölçekli oluk, çatı kenarı, baca eteği ve çatı örtüsü detayları, Asma Tavan Detayları (Varsa):
a) 1/10 ölçekli plan, kesit,
b) Bankolar, dekoratif bölmeler, duvar kaplamaları, çiçeklik ve diğer sabit elemanların detayları (gerekiyorsa).
Balkon/Teras Detayları (Varsa):
a) 1/10 ölçekli kesit, plan, görünüş,
b) Yalıtım katmanları, malzeme seçimi kesitlerde yer almalıdır.
Girişler : (Giriş Saçakları, Fuaye ve Holler vb.):
a) 1/10 ölçekli plan, kesit,
b) 1/1 ölçekli detaylar (dekoratif örtü malzemesi, kenar, oluk, vb. detaylar).
Binaların özelliğine bağlı olan diğer sabit eleman detayları.
Statik/Betonarme Projeler:
Zemin Etüt Raporu ve Çevre ve Şehircilik Bakanlığınca hazırlanan Mimarlık ve Mühendislik Hizmetleri Şartnamesi ve yasal diğer mevzuata uygun olarak hazırlanacak 5 takım hesap raporu proje ekinde verilecektir. Proje inceleme safhası sonunda onay verildikten sonra 5 takım 1/50 ölçekli projeler ozalit çıktıları alındıktan sonra imzalanarak idareye teslim edilecektir.
a) Her katın 1/50 ölçeğinde döşeme kalıp planı çizilecektir. Aks numaralandırılması mimari projeye uygun olacak, bütün döşeme ve kirişlere poz numarası verilecek, mimari projeye uygun kotların işlendiği gerekli kesitler çizilecektir.
b) Temel planlarında zemin etüdündeki bilgiler ve mimari projeye uygun olarak bulunmuş temel taban kotları belirtilecektir. Tesisat kanallarının bulunması halinde, temel kotları bunların geçişine engel olmayacak şekilde tespit edilecektir.
c) Bütün taşıyıcı elemanların (döşeme, kiriş, kolon, temel) kesin ebatları bulunacak, bu ebatlar kalıp planlarına işlenecektir.
d) Merdiven sistemleri detayları ile verilecektir.
e) Tüm projelerde, donatılar plan kesit ve görünüş ile açılımları ebatlı olarak çizilmiş olacaktır.
f) Ayrıca mimari proje gereği olabilecek çelik veya ahşap konstrüksiyon olması halinde bunlarında projesine ait hesap ve çizimlerde yapılacaktır.
Bina İçin Hazırlanacak Projeler -Temel aplikasyon planı ve detayları -Temel kiriş donatı planı
-Kolon aplikasyon planları -Kolon kiriş birleşim detayları -Döşeme kalıp-donatı planları -Merdiven detayı
-Çatı aplikasyon planı -Çatı detayları
h) Varsa özel imalata ait detaylı teknik şartname ve/veya uygulama detayları verilecek, idarenin talep etmesi durumunda proje aşamasında yapılan kabuller, alınan yükler, seçilen malzemeler, boyutlar ve elde edilen sonuçların değerlendirildiği proje raporu hazırlanacaktır.
Bu proje kapsamında betonarme proje ve hesapları, ihata ve istinat duvar projeleri, varsa çelik konstrüksiyon projeleri mimari projeye uygun olarak hazırlanacaktır.
Elektrik Tesisat Projeleri:
1) Zayıf ve kuvvetli akım elektrik uygulama projeleri yürürlükte bulunan tüm kanun, yönetmelik ve şartnamelere uygun olarak 1/100 ölçeğinde çizilecektir.
2) Projede kullanılacak sembollerin açıklama listesi yapılacaktır.
3) Elektrik projesi hazırlanırken iç mimari tasarımına ve mekanik tesisat yerleşimine dikkat edilecektir.
4) Buatlarda sıkışıklığa neden olacak sayıda ek alınmayacaktır.
5) Aydınlatma ve priz linyeleri ayrı ayrı olacaktır. Linye hatları numaralandırılacak ve yanlarına besledikleri tablo kodu yazılacaktır.
6) Projelerde ana pano ve tabloların yükleme cetvelleri, gerilim düşümü, akım yönünden kesit hesapları, aydınlatma hesapları, zayıf ve kuvvetli akım sistemlerinin kolon şemaları ana pano ve tabloların tekhat şemaları bulunacaktır.
7) Aydınlatma armatürlerin tümü led olacaktır. Armatürden armatüre geçiş yapılmayacaktır.
8) Ana pano ve tablolarda %20 den fazla olmamak üzere yedek hatlar bırakılacaktır.
9) Bina için seçilecek (Ups) kesintisiz güç kaynağından gerekli görülecek yerlere Ups prizi hattı çekilerek projede işaretlenecektir.
10) Kullanıcı birimin istediği yerlere ve yeni konulacak cihazlara ihtiyaç halinde cat 6 kablo ile data hattı çekilecek mevcut fiber yeterli değilse serverden yeniden fiber kablosu çekilecektir.
11) Binada analog adresli yangın alarm ve ihbar sistemi yapılacaktır. Kullanılacak bütün cihaz ve malzemeler TSE ve/veya Uluslararası standartlara uygun CE belgeli olacaktır.
12) Harici Elektrik Dağıtım Sistemi: Şebeke bağlantı noktasında kaynağın kapasite yeterliliği kontrolü, eğer şebeke kapasitesi yeterli değilse bu eksikliği gidermek için alınması gereken önlem ve değişiklikler.
13) Elektrik Tesisati Uygulama Projeleri Genel Listesi:
Aşağıdaki listede bulunan proje tanımları İdarenin talebi ve ihtiyacı doğrultusunda değişiklik gösterebilir.
a) Aydınlatma tesisatı uygulama projesi b) Priz (şebeke UPS) tesisatı uygulama projesi c) Data-Telefon tesisatı uygulama projesi
d) Yangın algılama ve alarm tesisatı uygulama projesi e) İdarece istenilirse TV sistemi uygulama projesi f) Topraklama tesisatı uygulama projesi
g) Tek hat şemaları tablo ve panoların görünüşleri h) Kolon şemaları yükleme cetvelleri
i) Kullanması zorunlu ise tava ve kablo kanalı planı j) Trafo projesi
k) CCTV uygulama projesi l) Asansör projesi
m) Ses sistemi uygulama projesi n) Peyzaj elektrik uygulama projesi o) Paratoner uygulama projesi
p) Acil çıkış sistemi v.b. gibi projeler.
14) Kullanılacak bütün cihaz ve armatürler kaliteli, dayanıklı, enerji tasarrufu sağlayan malzemeler seçilecektir.
15) Priz, tablo ve pano topraklamalarını gösteren şemanın çizilmesi.
16) İdare ve kullanıcı birimin isteği doğrultusunda gerekli olan uygulama projeleri yüklenici tarafından çizilecektir.
Mekanik Tesisat Projeleri:
Çevre ve Şehircilik Bakanlığınca hazırlanan Mimarlık ve Mühendislik Hizmetleri Şartnamesine uygun olarak hazırlanacak. 5 takım hesap raporu proje ekinde verilecektir. Proje inceleme safhası sonunda onay verildikten sonra 5 takım 1/50 ölçekli projeler ozalit çıktıları alındıktan sonra imzalanarak idareye teslim edilecektir.
Bu proje kapsamında ısı yalıtım yönetmeliğine uygun hazırlanmış yapının coğrafi durumu, konumu, işletme durumu göz önüne alınarak ;
-Isı hesapları ve ısı yalıtım raporu -Isıtma ve soğutma projeleri -Sıhhi tesisat projeleri -Müşterek Tesisat projeleri
-Havalandırma proje ve hesap raporları -VRF sistem klima sistemi
-Yangın tesisat projeleri -Otopark havalandırma tesisatı -Peyzaj sulama projeleri
-Otomatik kontrol tesisat projeleri
-İzolasyon ve emniyet tedbirleri, vaziyet planına işlenecek belediye başkanlığına ait kanalizasyon hattı, bina ile ilgili pis su tesisatı rögarları ve bağlantıları hazırlanacaktır.
Hizmet işi alımına konu yapının özelliğine uygun havalandırma, iklimlendirme, arıtma sistemleri, su tahliye sistemleri ile ilgili mevzuat ve standartlar uyarınca zorunlu olan projeler, bölgesel şartlar dikkate alınarak hazırlanacaktır.
Yalıtım-Alt Yapı ve Çevre/Peyzaj Projeleri:
a)Yalıtım Projeleri: Hizmet alımına işine konu binalarında enerjinin etkin kullanılması, israfının önlenmesi, enerji tüketim maliyet yükünün hafifletilmesi ve çevrenin korunması için enerji kaynaklarının ve enerjinin kullanımında verimliliğin artırılması amaçlanmalıdır. Bu amaç kapsamında 5627 sayılı Enerji Verimliliği Kanunu ve ilgili diğer mevzuat uyarınca yukarıda belirtilen amaçların gerçekleştirilmesi için gerekli rapor, proje ve şartnameler hazırlanacaktır.
b)Alt Yapı Projeleri: Hizmet alım işine konu binaya ilişkin merkez yerleşke ana alt yapı projesi ile uyum olacak şekilde; kanalizasyon, temiz su, elektrik, data hatları ve diğer tesisat için yapılacak galeri hatlarını kapsamaktadır.
Hazırlanacak projelerde kanal kazı derinliği, boru-kablo çapı, güzergah, bağlantı yerleri, yalıtım çözümleri vb. konularında açıklayıcı projeler ve teknik tarifler bulunacaktır.
c) Çevre Tanzimi projelerini Hazırlama esasları
1) Tek bir binanın çevre tanzimi projesinde, binanın çevresindeki yollar ile ilişkisi vaziyet planına uygun olarak gösterilerek, arazi boyutları ile inşa edilecek binanın boyutları, yol genişlikleri ve bina mesafeleri belirtilir.
2) Kuzey yönü kesinlikle belirtilir. Çizim standartlarına göre paftanın üst tarafı kuzey olacak şekilde, çevre tanzimi projesi düzenlenir.
3) 0.00 kotu, araç ve yaya yolları, arazi ve bina köşe kotları ve tesviye kotu ayrı ayrı belirtilir.
4) Yol durumu, bina veya tesislerde giriş çıkışlar, otopark, ağaçlık, yeşil alan, korunması gerekli kültür değerleri ve sabit elemanlar gösterilir.
5) Çevre tanzimi detaylarında kullanılacak olan malzemelerin poz numaraları, cinsi ve yapılacak imalatın tarifleri mutlaka belirtilir.
6) Çevre tanzim projesi, onaylı plankote göz önünde bulundurularak, kazı ve dolgular minimum tutulacak şekilde düzenlenir.
7) Yeni yapılacak veya mevcut olan istinat ve ihata duvarlarının yükseklik, uzunluk ve özellikleri belirtilir.
8) Çevre tanzim projeleri, ataşman kayıtlarına ihtiyaç bırakmayacak tarzda vaziyet planı ve plankoteye uygun olarak 1/200-1/500 ölçeğinde hazırlanır. Ayrıca 1/20-1/10 ve 1/5 ölçeğinde nokta detaylarını da ihtiva etmesi sağlanır.
9) Yörenin doğal, kültürel, tarihi, ekonomik, estetik, görsel değerlerini ve özgün kimliğini koruyarak ön plana çıkaran bir projelendirme anlayışıyla hareket edilir.
10) Projeler; yasal, yönetsel, ekonomik ve teknik yönlerden uygulanabilir ve uygulama sürecinde yer alan eylemlerin tasarım ve programlanmasını içerir.
11) Projelendirme sürecinde doğal çevreye (iklim, toprak, su, doğal yapı, flora, fauna vb.) ilişkin faktörler belirlenerek, yapılanmış çevre( yapılar, binalar, kültürel varlıklar, vb.) ve sosyal (yaşam, çalışma, dinlenme olanakları, vb.) çevre üzerindeki etkileri ve birbirleri arasındaki etkileşimleri saptanır ve bu verilere dayanarak koruma kullanma dengesi sağlanır.
12) Projeler alandaki her türlü mimari, arkeolojik ve doğal öğelerin aplikasyonlu, ölçülü olarak işlendiği, onaylı güncel halihazır ve kadastral harita ve plankote üzerinde hazırlanır.
13) Projelendirme sürecinde çevreye uyumlu tasarımlarla çevre kalitesini yükseltmek amaçlanır.
14) Kullanıcı profili belirlenerek, kullanıcılara göre tasarım yapılır, ayrıca engelli, çocuk, yaşlı, vb. dezavantajlı kullanıcıların gereksinimlerine yönelik düzenlemeler yer alır.
15) Açık mekanların, meydanların, bahçelerin, avluların, yaya yollarının, vb. alanların geleneksel, yöresel, tarihi, kültürel, doğal nitelikleri ve çevresindeki alanlar ile işlevsel bütünlüğü korunurken çağdaş kullanımlara ve peyzaj düzenlemelerine olanak sağlanır.
16) Proje alanının ulaşılabilirliği arttırılırken ulaşım ve dolaşım sistemi, kültürel ve doğal değerler ile geleneksel/yapılaşmış dokuya zarar vermeden, ana yaya ve taşıt ulaşımı olabildiğince ayrıştırılmış ve servis olanakları sağlanmış biçimde, çağdaş yaklaşımlarla çözümlenir.
17) Proje alanı ile kent bütünü veya çevresi arasında yaya ve taşıt ulaşımında, işlevsel, mekansal, vb. olarak bütünlük ve süreklilik sağlanır.
18) Elektrik ve telefon direklerinin, altyapı hatlarının ve benzerlerinin yaratacağı karmaşıklığın giderilmesi yönünde düzenlemelere gidilir.
19) Açık ve kapalı mekanlarda gerekli doğal ve yapay aydınlık seviyesi ve iklime uygunluk yönünden optimum koşullar sağlanır.
20) Temiz su, pis su, atık, çöp, yangın vb. altyapı sistemlerinin yeterliliği ve etkililiği sağlanmalıdır.
21) Yapılacak tasarımlarda ekolojik dengenin korunması ve sürdürülmesi hedeflenir.
22) Proje alanında mevcut tesisler varsa öncelikle bunların sağlıklaştırılarak kullanma
23) Koruma amaçlı imar planı veya uygulama imar planı hükümlerine aykırı olarak yeni yapı veya yapılaşma koşulu oluşturulmaz.
Madde 5.
İşin Teslim Aşamaları ve Süreleri - İşin Teslimi 5.1. İşin Teslim Aşamaları ve Süreleri
a) Projelerin hazırlanması aşamalarında, Yüklenici tarafından hazırlanarak İdareye sunulan proje/rapor, İdare tarafından incelenecek, onaylanacak veya gerekli düzeltme ve yeniden teslim için iade edilecektir.
b) Yüklenici hizmetlerde herhangi bir gecikmeye neden olmamak için sunumlarını zamanında yapmalıdır.
c) Bu işin teslim süresi; İdare onayları, avan proje, uygulama projesinin hazırlanması dahil 75 (yetmişbeş) takvim günüdür.
d) Ön çalışma/fikir geliştirme safhası: İdarenin onayı da dahil olmak üzere sözleşmenin imzalanma tarihinden itibaren 30 (otuz) takvim günü içerisinde tamamlanmış olacaktır.
e) Mimari Kesin Proje Hazırlama Safhası: İdarenin onayı da dahil olmak üzere sözleşmenin imzalanma tarihinden itibaren 75 (yetmişbeş) takvim günü içerisinde tamamlanmış olacaktır.
5.2. İşin Teslimi
Proje Aşaması(her bir proje için) Avan Projeler
a) Sunum paftası ………...2 b) Rapor nüsha sayısı...2 c) Çizim nüsha sayısı...2 d) Yapının 3 boyutlu görselleri nüsha sayısı……….2
Uygulama Projeleri
a) 3 boyutlu modellemelerden, plan ve cephelerden oluşan A3 formatında broşür
………..………….5 b) Rapor nüsha sayısı... 5 c) Çizim nüsha sayısı... 5
Projelerin CD ortamında teslim aşaması
a) (Projeler cd ortamında idareye teslim edilecektir) CD kopya sayısı ...5
b)Orijinaller muhafazalı kutu içerisinde idareye teslim edilecektir.
Projenin telif hakkı idareye ait olup, idare projeyi farklı yerlerde kullanma ve projede değişiklik yapma hakkına sahiptir.
MARDİN ARTUKLU ÜNİVERSİTESİ
İDARİ BİNA PROJESİ DAİRE BAŞKANLIKLARI İHTİYAÇ LİSTESİ
ÖĞRENCİ İŞLERİ DAİRE BAŞKANLIĞI BİRİM /TERCİHEN ZEMİN KAT VEYA 1.KAT ADET
Öğrenci İşleri Daire Başkanı Odası 1
Şube Müdürü 2
Otomasyon 2
Personel Odası 4
Fotokopi-Diploma Basım 1
Arşiv 1
BİLGİ İŞLEM DAİRE BAŞKANLIĞI
BİRİM /TERCİHEN ZEMİN KAT ADET
Sistem Odası 1
Malzeme Odası 1
Teknik Servis Odası 1
Santral Ve Telefon 1
Ağ Hizmetleri 1
BİRİM ADET
Bilgi İşlem Daire Başkanı Odası 1
Sekreter 1
İdari Müdür 1
Teknik Müdür 1
Toplantı Odası 1
Yazı Ve Mali İşler 1
Sistem Yönetim Odası 1
Arge Birimi 1
Web Gelişim Odası 1
Vezne 1
Memur 2
Şube Müdürü 1
Arşiv 1
PERSONEL DAİRE BAŞKANLIĞI
BİRİM ADET
Personel Daire Başkanı Odası 1
Sekreter 1
İdari Personel Şube Müdürü 1
İdari Personel Servisi 2
Sicil Ve Arşiv Şube Müdürü 1
Sicil Ve Arşiv Personel Ser. 2
Akademik Personel Ser. 2
Akademik Personel Şube Müdürü 1
Güvenlikli Arşiv Odası 1
Depo 1
Mutfak 1 İDARİ MALİ İŞLER DAİRE BAŞKANLIĞI
BİRİM ADET
İdari Mali İşler Daire Başkanı Odası 1
Sekreter 1
Şube Müdürü 3
Personel Odası 15
Toplantı Salonu İhale İçin 1
Büyük Depo 1
Arşiv Odası 1
Küçük Depo 1
Üniversite İçin Genel Arşiv Deposu 1
STRATEJİ GELİŞTİRME DAİRE BAŞKANLIĞI
BİRİM ADET
Strateji Daire Başkanı Odası 1
Sekreter 1
Servis Odası 11
Vezne 1
Şube Müdürü 3
Arşiv 1
Eğitim Toplantı Odası 1
Otomasyon Cihazları 1
YAPI İŞLERİ VE TEKNİK DAİRE BAŞKANLIĞI
BİRİM ADET
Yapı İşleri ve Teknik Daire Başkanı Odası 1
Sekreter Odası 1
Toplantı Odası 1
Şube Müdürü 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Arşiv 1
Bakım Onarım Şube Müdür Odası 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Arşiv 1
Depo
İhale Ve Kesin Hesap Şube Müdür Odası 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Arşiv 1
Etüt Proje Şube Müdür Odası 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Proje Arşivi 1
Peyzaj Şube Müdür Odası 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Ofis 1
Depo
MARDİN ARTUKLU ÜNİVERSİTESİ
İDARİ BİNA REKTÖRLÜK BİRİMİ İHTİYAÇ LİSTESİ
REKTÖRLÜK BİRİMİ
BİRİM ADET
Rektör Makam Odası
(Özel Dinlenme Odası ve Mutfak+Wc+Duş) 1
Rektör Yardımcıları 3
Rektör Yardımcıları Sekreter 3
Rektör Danışmanları 6
Toplantı -Seminer Salonu 3
Rektör Özel Kalem Müdür 1
Rektör Özel Kalem 2
Senato Odası 1
Güvenlik-Şöför Odaları 2
Bekleme Salonu 1
Çay Ocağı 1
GENEL SEKRETERLİK BİRİMİ
BİRİM ADET
Genel Sekreter Odası 1
Genel Sekreter Yardımcıları 4
Genel Sekreter Özel Kalem 1
Genel Sekreter Yardımcıları Sekreter 4
Toplantı Salonu 1
Güvenlik-Şöför Odaları 2
Bekleme Salonu 1
Çay Ocağı 1
BİLGİ EDİNME MÜDÜRLÜĞÜ
BİRİM ADET
Müdür Odası 1
Sekreter Odası 1
İdari Personel 1
BASIN VE HALKLA İLİŞKİLER MÜŞAVİRLİĞİ
BİRİM ADET
Müdür Odası 1
Sekreter Odası 1
İdari Personel 1
YAZI İŞLERİ MÜDÜRLÜĞÜ
BİRİM ADET
Müdür Odası 1
İdari Oda 1
Evrak Birimi Büyük Bir Salon İçerisinde 1
Arşiv Odası ( 2 Oda Büyüklüğünde) 1
Personel Odaları 4
Yazı İşleri Birimi 3
Bilgi Edinme Birimi Şube Müdürü 1
Memur Odası 1
Arşiv Odası 1
Mutfak 1
İÇ HİZMETLER MÜDÜRLÜĞÜ
BİRİM ADET
Müdür Odası 1
Güvenlik Amiri Odası 1
İdari Personel 3
Bina Girişlerinde Güvenlik Ofisleri Destek Personeli Dinlenme Odaları
MARDİN ARTUKLU ÜNİVERSİTESİ İDARİ BİNA PROJESİ
GENEL İHTİYAÇ LİSTESİ
BİRİM ADET
Sığınak 1
Depo Yeterli Sayıda
Hizmetli Odası 1
Elektrik Odası 1
Mekanik Oda 1
Wc-Abdesthane Yeterli Sayıda
Bay Bayan Mescid 1
Çay Ocağı Her Kat İçin
Açık Otopark ve Makam Araçları İçin Kapalı Otopark Yeterli Sayıda
