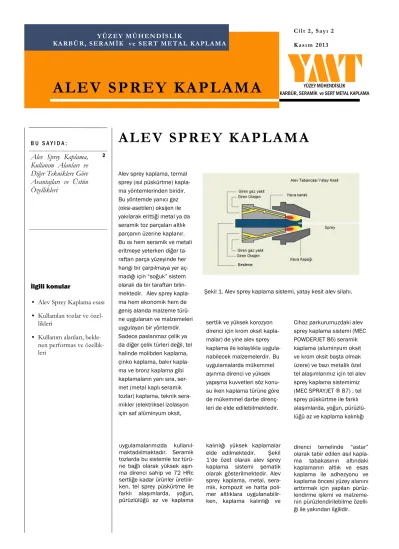

Y Ü Z E Y M Ü H E N D Đ S L Đ K
K A R B Ü R , S E R A M Đ K v e S E R T M E T A L K A P L A M A
Alev sprey kaplama, termal sprey (ısıl püskürtme) kapla- ma yöntemlerinden biridir.
Bu yöntemde yanıcı gaz (oksi-asetilen) oksijen ile yakılarak erittiği metal ya da seramik toz parçaları altlık parçanın üzerine kaplanır.
Bu ısı hem seramik ve metali eritmeye yeterken diğer ta- raftan parça yüzeyinde her hangi bir çarpılmaya yer aç- madığı için “soğuk” sistem olarak da bir taraftan bilin- mektedir. Alev sprey kapla- ma hem ekonomik hem de geniş alanda malzeme türü- ne uygulanan ve malzemeleri uygulayan bir yöntemdir.
Sadece paslanmaz çelik ya da diğer çelik türleri değil, tel halinde molibden kaplama, çinko kaplama, bakır kapla- ma ve bronz kaplama gibi kaplamaların yanı sıra, ser- met (metal kaplı seramik tozlar) kaplama, teknik sera- mikler (elektriksel izolasyon için saf alüminyum oksit,
sertlik ve yüksek korozyon direnci için krom oksit kapla- malar) de yine alev sprey kaplama ile kolaylıkla uygula- nabilecek malzemelerdir.Bu uygulamalarda mükemmel aşınma direnci ve yüksek yapışma kuvvetleri söz konu- su iken kaplama türüne göre de mükemmel darbe direnç- leri de elde edilebilmektedir.
Cihaz parkurumuzdaki alev sprey kaplama sistemi (MEC POWDERJET 86) seramik kaplama (aluminyum oksit ve krom oksit başta olmak üzere) ve bazı metalik özel tel alaşımlarımız için tel alev sprey kaplama sistemimiz (MEC SPRAYJET ® 87) . tel sprey püskürtme ile farklı alaşımlarda, yoğun, pürüzlü- lüğü az ve kaplama kalınlığı C i l t 2 , S a y ı 2
A L E V S P R E Y K A P L A M A
K a s ı m 2 0 1 3
İlgili konular
• Alev Sprey Kaplama esası
• Kullanılan tozlar ve özel- likleri
• Kullanım alanları, bekle- nen performas ve özellik- leri
B U S A Y I D A :
Alev Sprey Kaplama, Kullanım Alanları ve Diğer Tekniklere Göre Avantajları ve Üstün Özellikleri
2
A L E V S P R E Y K A P L A M A
uygulamalarımızda kullanıl- maktadıılmaktadır. Seramik tozlarda bu sistemle toz türü- ne bağlı olarak yüksek aşın- ma direnci sahip ve 72 HRc sertliğe kadar ürünler üretilir- ken, tel sprey püskürtme ile farklı alaşımlarda, yoğun, pürüzlülüğü az ve kaplama
kalınlığı yüksek kaplamalar elde edilmektedir. Şekil 1’de özet olarak alev sprey kaplama sistemi şematik olarak gösterilmektedir. Alev sprey kaplama, metal, sera- mik, kompozit ve hatta poli- mer altlıklara uygulanabilir- ken, kaplama kalınlığı ve
direnci temelinde “astar”
olarak tabir edilen asıl kapla- ma tabakasının altındaki kaplamanın altlık ve esas kaplama ile adhezyonu ve kaplama öncesi yüzey alanını arttırmak için yapılan pürüz- lendirme işlemi ve malzeme- nin pürüzlendirilebilme özelli- ği ile yakından ilgilidir.
Şekil 1. Alev sprey kaplama sistemi, yatay kesit alev silahı.
YÜZEY MÜHENDĐSLĐK
KARBÜR, SERAMĐK ve SERT METAL KAPLAMA
Alev sprey kaplamada, ta- bancanın nozülünün çapına göre farklı boyutlarda toz kullanılmakla beraber, tozun boyutu ile tabancanın perfor- mansı ve verimliliği ile bir ilgi de vardır. Tabancanın nozülü daraldıkta daha ince tane boyutlu tozlar kullanılırken, bu tozlar kaba olanlara göre daha kolay erimekte ve daha pürüzsüz bir kaplama ortaya çıkmaktadır. Tabancanın performansı da yine ince taneli tozlarda tıkanma daha az olduğundan daha yüksek- tir. Bununla beraber, ince tozlarda tozun atımı esnasın- da toz kaybı daha fazlayken, geniş nozül ve kaba tozlarda bu nispeten daha az gözük-
mektedir. Bir de firmaların ürün gamları içerisinde, alev sprey için kaplama tozlarının genelde boyutları kabayken ince olan tozlar ya dar aralık- ta alaşımlarda veya daha pahalı olarak satışta olmak- tadır.
Plazma sprey yöntemi ile kaplanacak hemen hemen bütün tozlar yine altlık üzeri- ne alev sprey yöntemi ile atılabileceği gibi, aradaki ısı ihtiyacı daha düşük sıcaklık- ta eriyen ama sertlik ve tok- luk olarak muadil olabilecek farklı alaşımlardaki tozlarla çözülebilir. Örnek olarak ytrria ile stabilize edilmiş seramik tozları plazma sprey ile atılabilirken kalsiya ile
stabilize edilenler ise alev sprey kaplama yöntemi için uygundur diyebiliriz.
Alev sprey yönteminde alü- minyum oksit kaplama türle- ri, krom oksit kaplama türleri uygun altlık ile beraber sera- mik kaplama için uygunken, tel alev sprey yöntemi ile metalik alaşımlandırılmış teller yüksek kalınlık ve pü- rüzlülükte atılabilmektedir.
Başta yine çelik türleri, bronz, bakır, çinko (düşük sıcaklık olduğu içinözel kap- lama teçhizatı gereklidir), molibden, monel (özelllikle deniz suyu ve sülfürik asit korozyonuna karşı uygulanan nikel-bakır alaşımı), beyaz metal de yine tel sprey kapla- ma ile uygulanmaktadır.
Alev spreyde ve tel alev spreyde firmamız dünyanın önde gelen tel ve toz üretici- leri ile çalışmaktadır. Tablo 1.’de kullandığımız seramik tozlarını ve Tablo 2’de kullan- dığımız tellerin listesini bula- bilirsiniz.
Alev sprey ve tel sprey kapla- ma ile;
• Rulman yatakları
• Mil muyluları S a y f a 2
A L E V S P R E Y K A P L A M A
lırken ark spreyde 1,6 mm’lik iki tele ihtiyaç vardır. Bu şekilde denilebilir ki, ergime sıcaklığı oksi-asetilen alevin sıcaklığı altın- daki bütün metaller bu yolla kaplanabilirken ve tel bulmak tel alev sprey için nispeten daha kolayken ark sprey de biraz daha zordur.
Yandaki Şekil 2’de tel sprey cihazının şematik çalışma prensibi görülmektedir.
Ark sprey ile tel alev sprey karşılaştırıldığında, en önem- li fark, tel alev spreyde me- tallerin alaşımlandırılmasının yapılamamasıdır. Çünkü ark spreyde seçilen 2 farklı tel ile alaşımlandırılma mümkün- ken tel alev spreyde tel bes- lemesi bir tanedir. Diğer önemli fark yaklaşık 3,2 mm teller tel alev spreyde kullanı-
“Alev sprey yöntemi ile;
• Rulman yatakları
• Mil muyluları
• K o m p r e s ö r pistonları
• Kam milleri
• Burç ve kovanlar
• Hidrolik silindir pistonları
• Cam sanayi; cam kalıpları, mastörler
• P e t r o k i m y a sanayinde; piston r o d l a r ı , m i l koruyucu burçlar
• T e l ç e k m e sanayi,tel çekme makaraları
• Demir-çelik sanayi, haddeler, kılavuz ruloları
• T u ğ l a s a n a y i , s ı k ı ş t ı r m a v e taşıma helezonları Kaplanabilmektedir.
C i l t 2 , S a y ı 2
Şekil 2. Tel alev sprey tabancasının kesitinin görünümü.
• Kompresör pistonları
• Kam milleri
• Burç ve kovanlar
• Hidrolik silindir pis- tonları
• Cam sanayi; cam kalıpları, mastörler
• Petrokimya sanayin- de; piston rodları, mil koruyucu burçlar
• Tel çekme sanayi,tel çekme makaraları
• Demir-çelik sanayi, had- deler, kılavuz ruloları
• Tuğla sanayi, sıkıştırma ve taşıma helezonları
• Rulman yerleri
• Hidrolik piston milleri
• Her türlü yatak, şaft ve millerin aşınan yüzeyleri
• Otomotiv sanayinde; pis- ton segmanları, senkro- meçler, krank milleri, debriyaj baskı balataları
A L E V S P R E Y K A P L A M A S a y f a 3
A L E V S P R E Y K A P L A M A
“Tel sprey yöntemi ile,
•
Rulman yerleri
•
Hidrolik piston milleri
•
Her türlü yatak, şaft ve millerin aşınan yüzeyleri
•
O t o m o t i v sanayinde; piston s e g m a n l a r ı , s e n k r o m e ç l e r , krank milleri, debriyaj baskı balataları
Kaplanabilmektedir.
Tablo 1. Alev sprey yöntemi ile kaplanan seramik tozları (seramik kaplama türleri) özellik- leri ve bileşimleri.
Seramik Kapla- Seramik Kapla- Seramik Kapla- Seramik Kapla-
ma Türü ma Türü ma Türü ma Türü
Seramik Kapla- Seramik Kapla- Seramik Kapla- Seramik Kapla- ma Bileşimi ma Bileşimima Bileşimi ma Bileşimi
Özellikleri Özellikleri Özellikleri Özellikleri
Saf Krom Oksit Kaplama
Cr2O3 (Ergitilmiş ve
kırılmış)
% 97
• Yorulma direnci ile alakalı uygulamalar dışın-da yüksek aşınma direnci
• Yüzey parlatma işleminden sonra düşük pürüzlülük (Ra<0,1)
• Bütün pH değerlerinde korozyon direnci
• Elektrik iletkenliği; 107 Wc
• 1500 HV (~75 HRC) mikrosertlikte kaplama
• 500 oC’ye kadar çalışabilme
• Aşınma halkalarının kaplanmasında ayrıca yüksek korozyon direnci nedeniyle asit banyoları ve tankla- rı için de uygun bir yöntemdir.
Yüksek Saflıkta Krom Oksit Kaplama
Cr2O3
(Ergitilmiş ve kırılmış)
% 99.6
• Yorulma direnci ile alakalı uygulamalar dışın-da yüksek aşınma direnci
• Yüzey parlatma işleminden sonra düşük pürüzlülük (Ra<0,1)
• Bütün pH değerlerinde korozyon direnci
• Elektrik iletkenliği; 107 Wc
• 1500 HV (~75 HRC) mikrosertlikte kaplama
• 500 oC’ye kadar çalışabilme
• Baskı makinalarındaki aniloks merdaneler, pompa sızdırmazlık bölgeleri, aşınmahalkalarının kaplan- masında ayrıca yüksek korozyon direnci nedeniyle asit banyoları ve tankları için de uygun bir yöntem- dir.
Krom oksit kap- lama (Genel kullanım)
Cr2O3/TiO2
60/40 veya 75/25 (Ergitilmiş ve
kırılmış) TiO2 % 40 geriye
kalan Cr2O3
• Yorulma direnci ile alakalı uygulamalar dışın-da yüksek aşınma direnci
• Yüzey parlatma işleminden sonra düşük pürüzlülük
• Saf krom oksite göre daha yüksek tokluk ve sünek- lik
• 600 HV (~56 HRC) mikrosertlikte kaplama
• 500 oC’ye kadar çalışabilme
Krom oksit kap- lama (Genel Kullanım-özel
alaşım)
SiO2 % 5, TiO2 % 3 geriye kalan
Cr2O3
• Yorulma direnci ile alakalı uygulamalar dışın-da yüksek aşınma direnci
• Bütün pH değerlerinde korozyon direnci
• Saf krom oksite göre daha darbe direnci
• 900-1200 HV (~67-72HRC) mikrosertlikte kaplama
• 500 oC’ye kadar çalışabilme
Aydıntepe Mah. Dinçel Sok. No:1 Đçmeler Tuzla/ĐSTANBUL Đş Adresi:
Telefon: 0 (216) 491 74 44 Faks: 0216) 446 41 07 Gsm:0 (532) 333 14 24 E-posta:
info@yuzeymuhendislik.com, yuzeymuhendislik@gmail.com
YÜZEY MÜHENDĐSLĐK KARBÜR, SERAMĐK ve SERT
METAL KAPLAMA
Saf Alumina Kap-
lama A2O3
% 99
• Yorulma yüklemelerinin olduğu alanlar dışın- da yüksek aşınma direnci
• Yüksek sıcaklıklarda mükemmel dielektrik dayanımı
• Kaplama sertlikleri 72 HRc’ye kadar
• 1500 oC’ye kadarki uygulamalar için ideal
• Elektrik direnci 1015 Wc
• Bazlar dışında yüksek kimyasal dayanım
Alumina kaplama Al2O3-TiO2
97/3
• Yorulma yüklemelerinin olduğu alanlar dışın- da yüksek aşınma direnci
• Saf alüminaya göre daha fazla tokluk
• Kaplama sertlikleri 68 HRc’ye kadar
• 1100 oC’ye kadarki uygulamalar için ideal
• Saf alüminaya göre düşük yüzey pürüzlülüğü
• Bazlar dışında yüksek kimyasal dayanım
Alumina kaplama
Al2O3-TiO2
87/13
• Yorulma yüklemelerinin olduğu alanlar dışın- da yüksek aşınma direnci
• Kaplama sertlikleri 56-60HRc’ye kadar
• 550 oC’ye kadarki uygulamalar için ideal
• 97-3 Aluminaya göre daha düşük pürüzlülük (Ra=0,2 mikron’a kadar yüzey elde edilebilir) ve daha yüksek tokluk
• Bazlar dışında yüksek kimyasal dayanım
Alumina kaplama
Al2O3-TiO2
60/40
• Yorulma yüklemelerinin olduğu alanlar dışın- da yüksek aşınma direnci
• Kaplama sertlikleri 56-60HRc’ye kadar
• 550 oC’ye kadarki uygulamalar için ideal
• 87-13 Aluminaya göre daha düşük pürüzlülük
• Bazlar dışında yüksek kimyasal dayanım Zirkonya Kaplama Zirkonya-
Magnezya (80/20)
• Düşük ısıl iletkenlik
• Yüksek termal şok direnci
• Kaplama sertlikleri 65 HRc’ye kadar
• 900 oC’ye kadarki uygulamalar için ideal
• Temizlik kontrolü için ideal
Zirkonya Kaplama Zirkonya-Kalsiya (95/05)
• Düşük ısıl iletkenlik
• Yüksek termal şok direnci
• Kaplama sertlikleri 56 HRc’ye kadar
• 900 oC’ye kadarki uygulamalar için ideal
• Temizlik kontrolü için ideal Tablo 1. devamı.
Aydıntepe Mah. Dinçel Sok. No:1 Đçmeler Tuzla/ĐSTANBUL Đş Adresi:
Telefon: 0 (216) 491 74 44 Faks: 0216) 446 41 07 Gsm:0 (532) 333 14 24 E-posta:
info@yuzeymuhendislik.com, yuzeymuhendislik@gmail.com
YÜZEY MÜHENDĐSLĐK KARBÜR, SERAMĐK ve SERT
METAL KAPLAMA
Molibden kaplama
% 99 saflıkta mo- libden 3.2 mm ça-
pında tel
• Sertliği 60-66 HRc’dir.
• Aşınmaya dirençli ve kendinden yağlayıcı yüzey kaplamaların üretimi için mükemmeldir.
• Yüzey pürüzlülüğü telin türüne ve kalınlığına bağlı olarak değişir.
• Bakır, %20′den fazla bakır alaşımla- rı, kromlu ve nitrasyonlu parçaların üzerine uygulanamaz. uygulanamaz. uygulanamaz. Bununla bir-uygulanamaz.
likte, iyileştirilmiş sızdırmazlık özel- likleri için sertleştirilmiş parçaların üzerinde uygulanabilir. uygulanabilir. uygulanabilir. uygulanabilir.
• Molibden telin 2.600°C ergime sıcaklığı vardır ve 700 °C’de oksit- lenmeye başlar. Normal kullanım sıcaklığı 300 oC olmakla beraber – çok uzun müddet kaplama dayanır- en fazla 900 oC’ye kadar kullanılabi- lir.
Bakır Kaplama % 99,9 ve dışarı- dan temin ile % 99,99’luk teller
• Elektriksel iletkenliğin çok önemli olduğu uygulamalarda
• EMI-RFI kalkanlamanın önemli oldu- ğu durumlarda,
• Demir dışı bileşenlerin restorasyonu
• Isıl ayarlamanın gerekli olduğu uy- gulamalarda
• Kağıt ve matbaa endüstrisinde kul- lanılan korozif mürekkeplere karşı- Paper and printing industry to resist corrosive inks
• Elektri kontaktlar ve topraklanmış konektörler
• Kendinden yağlayıcı yataklar
• Alternatör fırçaları gibi sürtünme bileşenleri
Bronz Kaplama
Aluminyum Bronz (Cu-10 Al gibi) Fosforlu bronz
• Bronz kaplamalarda önerilen kapla- ma kalınlıkları 100 ile 300 mikron- dur. Bu müşterinin isteği doğrultu- sunda 3000 mikrona kadar arttırıla- bilir.
• Uygulama sıcaklığı 250 oC’ye kadar, sertlik 65 HB’ye kadar çıkabilmek- tedir.
• Hirolik pres zıvana veya manşonları, piston kılavuzları , pompalar, su türbin nozülleri, kompresör hava sızdırmazlık elemanları, uzatma bağlantıları, kaydırıcı çatallar, yatak- lama elemanları başlıca kullanım alanlarıdır.
Tablo 2. Tel alev sprey yönteminde kullandığımız başlıca tel türleri.
Aydıntepe Mah. Dinçel Sok. No:1 Đçmeler Tuzla/ĐSTANBUL Đş Adresi:
Telefon: 0 (216) 491 74 44 Faks: 0216) 446 41 07 Gsm:0 (532) 333 14 24 E-posta:
info@yuzeymuhendislik.com, yuzeymuhendislik@gmail.com
YÜZEY MÜHENDĐSLĐK KARBÜR, SERAMĐK ve SERT
METAL KAPLAMA
Monel Kaplama
Ni30Cu (%30 Cu kalan
Ni)
• Nikel ilavesi ile arttırılmış su, den,iz suyu ve sülfürik asit çözeltilerinde mükemmel korozyon direnci (Nötral ve alkali tuz banyoları bile)
• 600 °C’ye kadar özellikle sülfürik asit içeren, kimyasal kurutucu, kristallendirici ve buharlaştırıcılar;
• Buhar valfleri, pompalar, sızdırmazlık ringleri, dalma pistonları gibi parçaları korozyon dirençleri için;
• Petrokimya endüstrisinde karşılaşılan ve tuz banyoların- da yaşanan korozoyonlara karşı;
• Galvanik banyolarda elde edilenden daha yüksek yüzey sertliğinin çok daha iyi korozyon direnci ile beraber isten- diği durumlar.
• Yüksek yüzey parlaklığı
Çinko Kaplama
Saf çinko (%99.9 +) Çinko-alüminyum
(%15 Al)
• Hem çinko ve hem çinko-alüminyum kaplamalar hem atmosferik hem de deniz suyu ortamlarında korozyon direnci için mükemmel malzeme seçimleridir.
• Bu kaplamalar kullanılarak yapılan onlarca yıllık saha çalışmaları, sıcak galvaniz banyolarındaki daldırmalı kaplamalara göre çok daha efektif ve daha kalıcı olduk- larını göstermiştir.
• Çinko-alüminyum kaplama,yüzeyde çukurlar veya kirlilik olduğunda veya nem kaldığında, çizilmenin kaplamada boşluklar açıldığı ve altlığın ortaya çıktığı yerlerde daha doğru olacaktır.
• EMI ve RF kalkanlaması için elektronik endüstrisinde ve kapasitörlerde iletken kaplamaya ihtiyaç duyulduğunda uygulanmaktadır.
• Köprüler, yollardaki bariyerler, direkler ve havuzlar, açık deniz ve denizcilik yapıları gibi büyük çaplı çelik veya demir yapılardaki atmosferik ve suyun içindeki korozyo- na karşı korumalarda
• Tanklar ve gaz tüpleri veya kapları gibi atmosferik koroz- yon koruması için
• Plastik bileşenlerin EMI ve RF kalkanlamasında (Sadece elektrik ark sprey uygulaması ile)
• Kapasitör uç kapaklarının ve yalıtkanlardaki iletken böl- geler gibi bileşenlerin elektrik iletkenliğinde
B e y a z M e t a l ( B a b b i t ) Kaplama
Kalay Kalay-Antimon (%7,5 Antimon ve % 3 Cu)
• Kalay-antimon özellikle kritik uygulamalarda, en yüksek kalite yüksek hız ve ağırlık altında çalışan mil yatakları- nın yüzeyleri için uygundır. Kaplama sünek, oksit oranı az ve parlak metalik görünüm sunmaktadır.
• cam astarlı tankların onarımı ve yiyecek işlenme- si/saklanması için kullanılan konteynerlerin korunumu için uygundur. Metco Tin çok yoğun ve 0,25-0,65 mm kalınlığında çeşitli çözücülere karşı korozyon dayanımı sağlayan bir kaplama oluşturur. Metal ve alaşımların elektrokimyasal sıralamasında çelikten daha asil davra- nır. Biz özellikle Metco Tin tel kaplamayı yüksek ergime- ye sahip kaplama malzemelerin –Monel (Nikel-Bakır alaşımı), nikel, bronz ve paslanmaz çelik gibi- altına as- tar olarak atmaktayız.
Tablo 2. Tel alev sprey yönteminde kullandığımız başlıca tel türleri.
