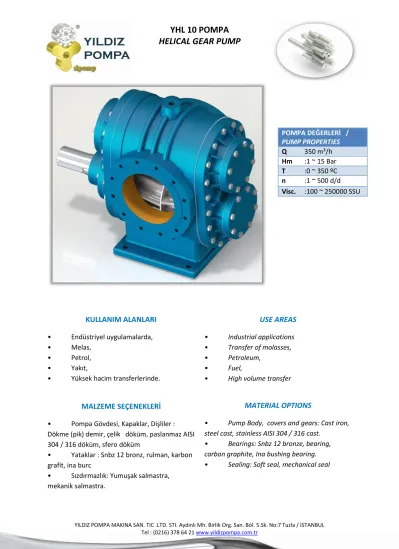

YHL 10 POMPA HELICAL GEAR PUMP

KULLANIM ALANLARI

• Endüstriyel uygulamalarda,

• Melas,

• Petrol,

• Yakıt,

• Yüksek hacim transferlerinde.

MALZEME SEÇENEKLERİ

• Pompa Gövdesi, Kapaklar, Dişliler : Dökme (pik) demir, çelik döküm, paslanmaz AISI 304 / 316 döküm, sfero döküm

• Yataklar : Snbz 12 bronz, rulman, karbon grafit, ina burc

• Sızdırmazlık: Yumuşak salmastra, mekanik salmastra.

USE AREAS

• Industrial applications

• Transfer of molasses,

• Petroleum,

• Fuel,

• High volume transfer

MATERIAL OPTIONS

• Pump Body, covers and gears: Cast iron, steel cast, stainless AISI 304 / 316 cast.

• Bearings: Snbz 12 bronze, bearing, carbon graphite, Ina bushing bearing.

• Sealing: Soft seal, mechanical seal POMPA DEĞERLERİ / PUMP PROPERTIES Q 350 m³/h Hm :1 ~ 15 Bar T :0 ~ 350 ºC n :1 ~ 500 d/d Visc. :100 ~ 250000 SSU

HELİS DİŞLİ POMPA ÇALIŞMA PRENSİBİ /

Bu pompalar da dişli pompa prensibiyle çalışır. Pompa mili, motordan almış olduğu dairesel hareketi, mil üzerindeki dişli (çeviren) ile, diğer dişliye (çevrilen) ters yönde iletir. Dişliler birbirinden ayrılırken, dişlilerin arasına sıvı dolar. Bu sıvı, dönme hareketi ile basma bölgesine taşınarak, dişliler iç içe girerken basma kanalına atılır. Sıvının viskozitesine bağlı olarak 20 Bar’a kadar basınç elde edilir.

Helis dişli olması nedeniyle, sessiz çalışması istenen ve kesintisiz debiye ihtiyaç duyulan yerler için ve fazla koyu olmayan, orta basınçlı ortamlarda kullanılabilir.

These pumps work same gear pumps. Pump shaft transmits circular movement with own gear to other gear on inverse side. While gears leave from other, liquid get full between gears. While gears become close, this liquid moves with rotary motion to outlet. We can have pressure until 20 Bar according to liquid viscose.

Also they are good in where there is a need for uninterrupted capacity for less viscous and medium pressure places.

Yandaki renkli kısım sıvının pompa gövdesindeki emiş ağzı alanına, çeviren dişli ve çevrilen dişli dişleri arasındaki dişli boşlukları alanına girişini gösterir. İki siyah ok pompanın dönüş ve sıvının ilerleyişini gösterir.

Picture on the side illustrates the entrance of space between rotating and rotated gears, passing by pump port.

Black arrows shows pump’s rotation direction and progressing of the liquid inside the pump.

Dişliler ile pompa gövdesi arasında sıvının ilerleyişine dikkat edin. Dişliler birbirlerinin arasında değil, gövde ile dişli boşlukları arasında akışkanı taşımaktadırlar. Bu resim pompanın iç kısmının dolup sıvının boşaltma ağzı alanına itilmesinden hemen önceki durumunu göstermektedir.

Pay attention to liquid progress in the gap between gears’ teeth and pump casing. Liquid is transferred not through the gears, but between each gear and pump casing.

This picture illustrates the progress of the liquid up to pump discharge area.

Bu görüntü pompanın tamamen dolup taştığı durumu ve sıvının boşaltma işlemini, boşaltma ağzından ilerleyişini göstermektedir. Sıvıyı boşaltma ağzından dışarı doğru iten,

çeviren ve çevrilen dişlilerin dişleri birbiri içine geçer.

In this figure, liquid is illustrated during filling all pump inner spaces and flowing out of the pump discharge port. Gears’ teeth mesh in and, thus, forces the liquid outside of discharge port.

KAPASİTE EĞRİLERİ / CAPACITY GRAPHS

POMPA BOYUT ÖLÇÜLERİ / PUMP DIMENSIONS

YUMUŞAK SALMASTRALI VE CEKETLİ / SEALED WITH SOFT SEAL AND JACKETED

MEKANİK SALMASTRALI / SEALED WITH MECHANICAL SEAL

MEKANİK SALMASTRALI VE CEKETLİ / SEALED WITH MECHANICAL SEAL AND JACKETED

AKUPLAJ ÖLÇÜLERİ / COUPLING DIMENSIONS

REDÜKTÖR AKUPLELİ / GEARBOX DRIVE

YEDEK PARÇA LİSTESİ / SPARE PARTS LIST

No PARÇA İSMİ PART NAME ADET/

QTY. No PARÇA İSMİ PART NAME ADET/

QTY.

1 KAPLİN KAMA 20x16x140 A COUPLING KEY 20x16x140 A 1 12 KAPAK COVER 2

2 M20 SOMUN NUT M20 2 13 CEKETLİ KAPAK JACKETED COVER 2

3 M20x160 SAPLAMA (Y.

YUMUŞAK SALMASTRALI)

STUD M20x160 (FOR PAKING SEAL)

2 14 UZUN MİL DRIVING SHAFT 1

4 YUMUŞAK SALMASTRA BASKISI

PACKING PRESS 1 15 KISA MİL DRIVEN SHAFFT 1

5 YUMUŞAK SALMASTRA PACKING 1 16 DİŞLİ KAMA

20x16x180

GEAR KEY 20x16x180 3

6 M18x70 6 KÖŞELİ CİVATA HEX BOLT M18x70 32 17 SOL DİŞLİ KAMALI FATURALI

LEFT HELICAL GEAR WITH KEY AND SHOULDER

2

M16x60 6 KÖŞELİ CİVATA (CEKETLİ KAPAK İÇİN)

HEX SCREW M16x60 (FOR JACKETED COVER)

32 18 ARA SAC INTERVAL SHEET METAL 1

7 YUMUŞAK SALMASTRA YATAĞI

SOFT SEAL SEAT 1 19 SAĞ HELİS

KAMALI

RIGHT HELICAL GEAR WITH KEY

2

8 RULMAN KAPAĞI BALL BEARING COVER 3 20 GÖVDE CONTA CASING GASKET 2

9 RULMAN KAPAK CONTASI BEARING COVER GASKET 4 21 GÖVDE CASING 1

10 RULMAN (NJ2218) BEARING (NJ2218) 4 22 BİLEZİK SPACER 2

11 M16x70 6 KÖŞELİ CİVATA HEX BOLT M16x70 36

No PARÇA İSMİ PART NAME ADET/

QTY. No PARÇA İSMİ PART NAME ADET/

QTY.

1 KAPLİN KAMA 20x16x120 A

COUPLING KEY 20x16x120 A

1 11 UZUN MİL DRIVING SHAFT 1

2 M18x70 6 KÖŞELİ CİVATA

HEX BOLT M18x70 32 12 KISA MİL DRIVEN SHAFFT 1

M16x60 6 KÖŞELİ CİVATA (CEKETLİ KAPAK İÇİN)

HEX BOLT M16x60 (FOR JACKETED COVER)

32 13 DİŞLİ KAMA 20x16x180

GEAR KEY 20x16x180 3

3 MEKANİK SALMASTRA YATAĞI

MECHANICAL SEALS SEAT

1 14 SOL DİŞLİ KAMALI FATURALI

LEFT HELICAL GEAR WITH KEY AND SHOULDER

2

4 RULMAN KAPAĞI BALL BEARING COVER 3 15 ARA SAC INTERVAL SHEET METAL 1

5 RULMAN KAPAK CONTASI

BEARING COVER GASKET 4 16 SAĞ HELİS KAMALI RIGHT HELICAL GEAR WITH KEY

2

6 MEKANİK SALMASTRA MECHANICAL SEAL 1 17 GÖVDE CONTA CASING GASKET 2

7 RULMAN (NJ2218) BEARING (NJ2218) 4 18 GÖVDE CASING 1

8 M16x70 6 KÖŞELİ CİVATA

HEX BOLT M16x70 36 19 BİLEZİK SPACER 2

9 KAPAK COVER 2 20 KEÇE (ø90xø110x13) LIP SEAL (ø90xø110x13) 1

10 CEKETLİ KAPAK JACKETED COVER 2
