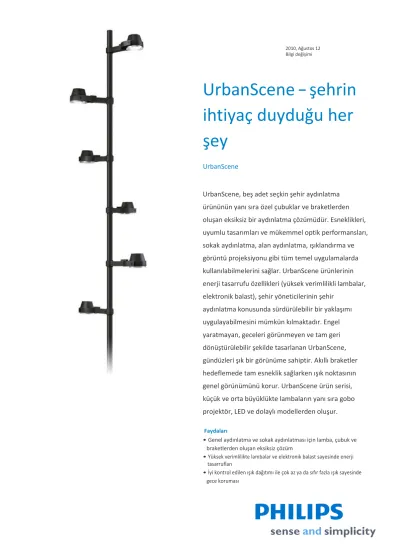

UrbanScene — şehrin ihtiyaç duyduğu her şey
UrbanScene
UrbanScene, beş adet seçkin şehir aydınlatma ürününün yanı sıra özel çubuklar ve braketlerden oluşan eksiksiz bir aydınlatma çözümüdür. Esneklikleri, uyumlu tasarımları ve mükemmel optik performansları, sokak aydınlatma, alan aydınlatma, ışıklandırma ve görüntü projeksiyonu gibi tüm temel uygulamalarda kullanılabilmelerini sağlar. UrbanScene ürünlerinin enerji tasarrufu özellikleri (yüksek verimlilikli lambalar, elektronik balast), şehir yöneticilerinin şehir
aydınlatma konusunda sürdürülebilir bir yaklaşımı uygulayabilmesini mümkün kılmaktadır. Engel yaratmayan, geceleri görünmeyen ve tam geri dönüştürülebilir şekilde tasarlanan UrbanScene, gündüzleri şık bir görünüme sahiptir. Akıllı braketler hedeflemede tam esneklik sağlarken ışık noktasının genel görünümünü korur. UrbanScene ürün serisi, küçük ve orta büyüklükte lambaların yanı sıra gobo projektör, LED ve dolaylı modellerden oluşur.
Faydaları
• Genel aydınlatma ve sokak aydınlatması için lamba, çubuk ve braketlerden oluşan eksiksiz çözüm
• Yüksek verimlilikte lambalar ve elektronik balast sayesinde enerji tasarrufları
• İyi kontrol edilen ışık dağıtımı ile çok az ya da sıfır fazla ışık sayesinde gece koruması
şartlar
• Tür CGP700
• Işık kaynağı HID:
- 1 x MASTERColour CDM-Tm Mini / PGJ5 / 20 W
- - 1 x MASTERColour CDM-T / G12 / 35, 70, 150 W
- 1 x MASTER SDW-T / PG12-1 / 50, 100 W
- 1 x MASTER CosmoWhite CPO- TW / PGZ12 / 45, 60 W
• Lamba dahil Evet (K veya açık renk 830 veya 942)
• Balast (entegre) Elektronik, 220 - 240 V / 50 - 60 Hz:
- Elektronik (EB
• Optik Işıklandırma optiği:
- Simetrik 4o (4) - Simetrik 10o (10) - Simetrik 20o (20) - Simetrik 40o (40) - Simetrik 60o (60)
Yol optiği:
- CDM-T (OC) için CosmoPolis açık optik R60
• Optik kapak Düz cam (FG)
DynaClean (FGD) ile düz cam Cam ışın yumuşatıcı (BSO) İnce sırtlı cam (LBSP)
• Seçenekler Fotosel: Microcell (P5), Lumistep (LS-6, 8 veya 10)
• Malzeme ve kaplama Muhafaza ve kapak: yüksek basınçlı dökme alüminyum
Kapak: termik olarak sertleştirilmiş cam Reflektörler: anodize edilmiş alüminyum
• Renk Gölgelik: ultra koyu gri (GR), yaklaşık RAL 7043
Çerçeve: gümüş gri, yaklaşık RAL 9006 Diğer RAL veya AKZO Futura renkleri istek
üzerine sağlanmaktadır
• Kurulum 76 veya 90 mm çubuk üzerinde her montaj, kısa 300 mm braketle (MBP- D76-L300, MBP-D90
L300) veya uzun 1200 mm braketle (MBP-D76-L1200, MBP-D90-L1200) Kısa veya uzun braketle (MBW-L300 veya MBW-L1200) duvara montaj Çalışma sıcaklığı: -20oC < T Önerilen montaj yüksekliği 3,5 - 8 m arası
Serbestçe ayarlanabilir yatırma Yol reflektörü için 5 konumda ayarlanabilir ışık dağıtımı Yataydan maksimum ayarlama:
-85 - +85o
Maks. dikey hedefleme: -175 - +170o Yandan maks. SCx değeri
(aksesuarsız): 0,086 m
Yandan maks. SCx değeri (aksesuarlı):
0,121 m
Yandan maks. SCx değeri (aksesuarlı 1200 mm): 0,225 m
• Bakım Tekli hızlı açma klipsiyle ön kapak açılarak aşağıdan Balasta arkadan erişim
• Aksesuarlar Filtreler:
- Solgel filtreler: yeşil (SGF-G), mavi (SGF-B), açık mavi (SGF-LBL), sarı (SGF- E) - Filtreler: kırmızı (F-RD), daha sıcak (WAF1)
daha soğuk (COF2) Parlama muhafazaları:
- Dahili panjur(RL)
- Vizör parlama muhafazası(GS)
• Uyarılar Lamba ve 4,5, 6 veya 9 m kablo (C4K5, C6K, CK9) seçenekleriyle montaja hazır seçenekler bulunmaktadır
• Ana uygulamalar Şehir merkezleri, meydanlar, kentsel alanlar, alışveriş merkezleri, ışıklandırma ve sokak aydınlatma
• Tür CGP705 (orta model)
• Işık kaynağı HID:
- 1 x MASTERColour CDM-T I G12 / 35, 70, 150 W
- 1 x MASTERColour CDM-TD / RX7s / 70, 150 W
- 1 x MASTER CosmoWhite CPO- TW / PGZ12 /45, 60 W - 1 x MASTER SON-T PIA Plus /
E40 I 100, 150, 250, 400, 600 W
• Lamba dahil Evet (K veya açık renk 830 veya 942)
• Balast (entegre) Elektronik, 220 - 240 V / 50 - 60 Hz:
- Elektronik (EB)
• Optik Işıklandırma optiği:
- CDM-TD lamba modeli için asimetrik (A) Yol optiği:
- CDM-T lamba modeli için Mini T-Pot (TPS) - CosmoPolis açık optik R60 (OC)
• Optik kapak Düz cam (FG)
DynaClean (FGD) ile düz cam
• Parlama muhafazası Işık geçişi (LTP)
• Seçenekler Fotosel: Microcell (P5) Lumistep (LS-6, 8 veya 10)
• Malzeme ve kaplama Muhafaza ve kapak: yüksek basınçlı dökme alüminyum
Kapak: termik olarak sertleştirilmiş cam Reflektörler: anodize edilmiş alüminyum
• Renk Gölgelik: Philips ultra koyu gri (GR), yaklaşık RAL 7043
Çerçeve: gümüş gri, yaklaşık RAL 9006 Diğer RAL veya AKZO Futura renkleri istek üzerine sağlanmaktadır
• Kurulum 76 veya 90 mm çubuk üzerinde her konuma montaj, kısa 300 mm braketle (MBP-D76-L300, MBP-D90- L300) veya uzun 1200 mm braketle (MBP-D76-L1200, MBP-D90-L1200) Kısa veya uzun braketle (MBW-L300 veya MBW-L1200) duvara montaj Çalışma sıcaklığı: -20°C < T Önerilen montaj yüksekliği: 4,5 - 9 m arası
Serbestçe ayarlanabilir yatırma Yol reflektörü için 5 konumda ayarlanabilir ışık dağıtımı Yataydan maks. ayarlama:
-85 - +85°
Maks. dikey hedefleme: -175 - +170°
Yandan maks. SCx değeri (aksesuarsız):
0,095 m
Yandan maks. SCx değeri (aksesuarlı):
0,126 m
Yandan maks. SCx değeri (aksesuarlı 1200 mm): 0,213 m
• Bakım Tekli hızlı açma klipsiyle ön kapak açılarak aşağıdan Balasta erişim optik plakanın arkasından
• Aksesuarlar Çeşitli montaj yöntemleri için özel çubuk ve braketler bulunmaktadır
• Uyarılar Lamba ve 4,5, 6 veya 9 m kablo (resp. C4K5, C6K, CK9) seçenekleriyle montaja hazır seçenekler bulunmaktadır
• Ana uygulamalar Şehir merkezleri, meydanlar, kentsel alanlar, alışveriş merkezleri, ışıklandırma ve sokak aydınlatma
• Tür CGP701 (Gobo projektör modeli)
• Işık kaynağı HID:
- 1 adet MASTERColour CDM-T / G12 I 70 W
- 1 adet MASTERColour CDM-T Elite / G12 / 70 W
- 1 adet MASTEColour CDM-SA / T / G12 / 150 W
• Ampul dahil Evet (K veya ampul rengi)
• Balast (entegre) Elektronik, 220-240 V I 50-60 Hz:
- Elektronik (EB)
• Optik Simetrik 2x16°
• Optik eleman Diyafram obtüratörü
• Optik kapak Cam, düz (FG)
• Kablo rakoru ISO20
• Kurulum 76 veya 90 mm çapında direğe kısa 520 mm’lik veya uzun 1200 mm’lik destekle herhangi bir konumda takma çalışma sıcaklığı: -20°C < T Önerilen montaj yüksekliği: 4 ila 15 m Ayarlanabilir devirme açısı:
- Yataydan maks ayarlama: -76 ila +76°
- Maks dikey hedefleme: -20 ila +165°
Yan maks SCx değeri: 0,115 m
• Bakım Araç gerektirmeyen kolay lamba değişimi
Küçük muhafazanın arkasını açarak balast eriş imi
• Aksesuarlar Farklı montaj olanakları için ayrı direk destekleri, duvar montaj desteği ve renk filtreleri
• Malzemeler ve kaplama
Muhafaza: yüksek basınçlı, dökme kalıp alüminyum
Kapak: termal olarak sertleştirilmiş cam
Yansıticılar: anodize alüminyum
• Açıklamalar Kuruluma hazır modeller mevcuttur;
ampul dahil ve 4,5, 6 veya 9 m kablo (C4K5, C6K, CK9) model seçenekleri
• Ana uygulamalar Şehir merkezlerinde, meydanlarda, kentsel alanlarda ve ali veri merkez-
• Renk Muhafaza (CO): Philips Ultra Koyu Gri (GR)
Çerçeve: gümüşgrisi, yakla ik RAL 9006
Diğer RAL veya AKZO Futura renk- leri istek üzerine sağlanır
lerinde görüntü ve logo projeksiyonu
• Tür CDP702 (HID ampullü, dolaylı model)
• Işık kaynağı HID:
- 1 adet MASTERColour CDM-T / G12 / 35, 70, 150 W - 1 adet MASTERColour CDM-T
Elite I G12 I 35, 70, 150 W - 1 adet MASTER CosmoWhite
CPO-TW I PGZ12 I 45, 60, 90, 140 W
- 1 adet MASTER SDW-TG Mini I GX12-1 I 50, 100 W
• Ampul dahil Evet (K veya ampul rengi)
• Balast (entegre) Elektronik, 220-240 V I 50-60 Hz:
- Elektronik (EB)
• Optik Dolaylı (IO)
• Optik eleman Örtücü (LO)
• Optik kapak Cam, DynaClean kaplamasıyla (FGD) düzleştirilmiş
• Kablo rakoru ISO20
• Seçenekler Aydınlatma kontrolü: Lumistep (LS6, LS8, LS10)
Fotosel (P5)
• Renk Muhafaza (CO): Philips ultra koyu gri (GR)
Küçük muhafaza çerçevesi: gümüş grisi, yaklaşık RAL 9006 Kapak: beyaz, yaklaşik RAL 9003 Diğer RAL veya AKZO Futura renk-
leri istek üzerine sağlanır
• Kurulum Üstten montaj: eksenel giriş çapı Ø 60I76 (60P ve 76P)
çalış ma sıcaklığı: -20°C < T Önerilen montaj yüksekliği: 4 ila 6 m Yan maks SCx değeri: 0,170 m
• Bakım Küçük muhafaza ön kapağının bir tek klipsin çıkarılmasıyla açılması ve bu şekilde sağlanan ampul değiştirme olanağı
Yansıtma diskinin üstündeki yuvarlak balast kapağının açılmasıyla sağlanan balast eriş imi
• Aksesuarlar Farklı montaj olanakları için ayrı direk destekleri, duvar montaj desteği, renk filtreleri ve elektrik bağlantı kablosu
• Açıklamalar Kuruluma hazır modeller mevcuttur;
ampul dahil ve 4,5, 6 veya 9 m kablo
• Malzemeler ve kaplama
Muhafaza: yüksek basınçlı, dökme kalıp alüminyum
Kapak: termal olarak sertleştirilmiş cam
Yansıtıcılar: anodize alüminyum
(C4K5, C6K) model seçenekleri
• Ana uygulamalar Şehir merkezi, meydan, kentsel alan, ali veri merkezi ve cadde ayd9nlat- mas9
• Tür CGP703 (HID ampullü, dolaylı yanal model)
• Işık kaynağı HID:
- 1 adet MASTERColour CDM-T / G12 / 35, 70, 150 W - 1 adet MASTERColour CDM-T Elite / G12 /I 35, 70, 150 W - 1 adet MASTER SDW-TG Mini /
GX12-1 / 50, 100 W
• Ampul dahil Evet (K veya ampul rengi)
• Balast (entegre) Elektronik, 220-240 V I 50-60 Hz:
- Elektronik (EB)
• Optik Dolaylı (IO)
• Optik eleman Örtücü (LO)
• Optik kapak Cam, DynaClean kaplamasıyla (FGD) düzleştirilmiş
• Kablo rakoru ISC20
• Seçenekler Aydınlatma kontrolü: Lumistep (LS6, LS8, LS10)
Fotosel (P5)
• Bakim Küçük muhafaza ön kapağının bir tek klipsin çıkarılmasıyla açılması ye bu şekilde sağlanan ampul değiştirme olanağı
Küçük muhafazanın arka kapağını
• Malzemeler ye kaplama
Muhafaza: yüksek basınçlı, dökme kalıp alüminyum
Kapak: termal olarak sertleştirilmiş cam
Yansıtıcılar: anodize alüminyum
açarak balast eriş imi
• Aksesuarlar Farklı montaj olanakları için ayrı direk destekleri, duyar montaj desteği, renk filtreleri ye elektrik bağlantı kablosu
• Renk Muhafaza (CC): Philips ultra koyu gri (GR)
Küçük muhafaza çerçevesi: gümüş grisi, yaklaş ık RAL 9006
Kapak: beyaz, yaklaşık RAL 9003 Diğer RAL veya AKZC Futura renk- leri istek üzerine sağlanır
• Kurulum 76 veya 90 mm çapında direğe kısa küçük muhafazanın ye diskin herhangi bir konumda ayrı ayrı takılabilmesi.
Küçük muhafaza, kısa 520 mm’lik destekle gelir
Çalışma sıcaklığı: -20°C < T Önerilen montaj yüksekliği: 4 ila 6 m Yan maks SCx değeri: 0,…. m
• Açıklamalar Kuruluma hazır modeller mevcuttur;
ampul dahil ye 4,5, 6 veya 9 m kablo (C4K5, C6K) model seçenekleri
• Ana uygulamalar Şehir merkezi, meydan, kentsel alan, ali yeri merkezi ye cadde aydınlat- ması
• Tür BDP704 (LED’li model)
• Işık kaynağı 40 x LED-HB
• Işık rengi Sıcak beyaz (WW) Nötr beyaz (NW)
• Güç tüketimi 95 W
• Ani akim 700 mA
• Sürücü 220-240 V / 50-60 Hz
• Cptik Döngüsel simetrik dağilim için döner tabla
• Kablo rakoru ISC20
• Seçenekler Aydınlatma kontrolü: Lumistep (LS6, LS8, LS10)
Fotosel (P5)
• Kurulum Üstten montaj: eksenel giriş çapı Ø 60/76 (60P ve 76P)
Çalış ma sıcaklığı: -20°C < T Önerilen montaj yüksekliği: 4 ila 6 m Yan maks SCx değeri: 0,136 m
• Bakım Yansıtma diskinin üstündeki yuvarlak sürücü kapağının açılmasıyla sağlanan sürücü eriş imi
• Aksesuarlar Farklı montaj olanakları için ayrı direk destekleri
• Açıklamalar Kuruluma hazır modeller mevcuttur;
ampul dahil ye 4,5, 6 veya 9 m kablo (C4K5, C6K) model seçenekleri
• Ana uygulamalar Şehir merkezi, meydan, kentsel alan, alışveriş merkezi
• Malzemeler ye kaplama
Muhafaza: yüksek basınçlı, dökme kalıp alüminyum
Kapak: polikarbonat
• Renk Muhafaza (CC): Philips ultra koyu gri (GR)
Kapak: beyaz, yaklaşık RAL 9003 Diğer RAL veya AKZC Futura renk- leri istek üzerine sağlanır
İlgili Ürünler
UrbanScene BDP704 şehir aydınlatma armatürü
UrbanScene CDP702/CGP703 şehir aydınlatma armatürü
İlgili Ürünler
UrbanScene CGP700 şehir aydınlatma armatürü
UrbanScene CGP701 şehir aydınlatma armatürü
UrbanScene CGP705 şehir aydınlatma armatürü
Boyutlu çizim
CGP700
CGP705
CGP701
Boyutlu çizim
ÜRÜN BİLGİLERİ
CGP703
BDP704
BDP704
İki UrbanScene CGP700 direkli şehir aydınlatma armatürü
İki eğik UrbanScene CGP700 direkli şehir aydınlatma armatürü
Bir UrbanScene CGP705 ye bir UrbanScene CGP700 direkli şehir aydınlatma armatürü
Yatay dönüşü sabitleme
ÜRÜN BİLGİLERİ
Bastırmalı bağlantı bloğu braketin içine yerleştirilmiştir
İki UrbanScene CGP700 direkli şehir aydınlatma armatürü
İki eğik UrbanScene CGP700 direkli şehir aydınlatma armatürü
Bir UrbanScene CGP705 ye bir UrbanScene CGP700 direkli şehir aydınlatma armatürü
Yatay dönüşü sabitleme Bastırmalı bağlantı bloğu braketin içine
yerleştirilmiştir
İki UrbanScene CGP705 direkli şehir aydınlatma armatürü
Bir UrbanScene CGP705 ye bir UrbanScene CGP700 direkli şehir aydınlatma armatürü
Yatay dönüşü sabitleme Bastırmalı bağlantı bloğu braketin içine
yerleştirilmiştir
ÜRÜN BİLGİLERİ
Arka kapak çıkarılarak tertibat platformuna kolay erişim sağlanır
İki UrbanScene CGP7O5 direkli şehir aydınlatma armatürü
Bir UrbanScene CGP7O5 ye bir UrbanScene CGP7OO direkli şehir aydınlatma armatürü
Yatay dönüşü sabitleme
Bastırmalı bağlantı bloğu braketin içine yerleştirilmiştir
Arka kapak çıkarılarak tertibat platformuna kolay erişim sağlanır
Bastırmalı bağlantı bloğu braketin içine yerleştirilmiştir
Arka kapak çıkarılarak tertibat platformuna kolay erişim sağlanır
Ampule kolay erişim sağlanır Ampule kolay erişim sağlanır
5005000 4004000 3003000 500500 400400 300300 500500 400400 300300
ÜRÜN BİLGİLERİ
UrbanScene CGP700 şehir aydınlatma armatürü yatay dönüşlü
Fotometrik bilgi
120o 150o 180o 150o 120o 1200 1500 1800 1500 1200 1200 1500 1800 1500 1200
90o 90o 900 900 900 900
60o 60o 600 600 600 600
(cd/1000Im) 30o 0o 30o L.O.R.=0.73 (cd/1000Im) 300 00 300 L.O.R.=0.67 (cd/1000Im) 300 00 300 L.O.R.=0.71
0 - 1800 90 - 2700 15 - 1950 0 - 1800 90 - 2700 10 - 1900
CGP700 FG 1xCDM-T35W EB 20 CGP700 FG 1xCPO-TW60W EB OOC P4X CGP700 FG 1xCPO-TW60W EB OOC P6
1200 1500 1800 1500 1200 1200 1500 1800 1500 1200 1200 1500 1800 1500 1200
900 900 900 900 900 900
600 600 600 600 600 600
(cd/1000Im) 300 00 300 L.O.R.=0.69 (cd/1000Im) 300 00 300 L.O.R.=0.68 (cd/1000Im) 300 00 300 L.O.R.=0.67
0 - 1800 90 - 2700 15 - 1950 0 - 1800 90 - 2700 20 - 2000 0 - 1800 90 - 2700 20 - 2000
CGP700 FG 1xCPO-TW60W EB OOC P5 CGP700 FG 1xCPO-TW60W EB OOC P3 CGP700 FG 1xCPO-TW60W EB OOC P2
500 400 300 5000 4000 3000
Fotometrik bilgi
120o 150o 180o 150o 120o
120o 150o 180o 150o 120o
90o 90o
90o 90o
60o 60o
60o 60o
(cd/1000Im) 30o 0o 30o L.O.R.=0.67 o o o
0 - 180o 90 - 270o 25 - 205o (cd/1000Im) 30 0 30 L.O.R.=0.74
CGP700 FG 1xCPO-TW60W EB OOC P1 CGP700 FG 1xCDM-Tm20W EB 20 CGP703 1xCDM-T150W EB TS 1O
CGP703 1xCDM-T150W/930 EB TS 1O
Karşılaştırmalı tablo
Sipariş kodu Ürün Grup Kodu
Ampul Grup Kodu
Ampul Gücü
Ampul Renk Kodu
Renk Optik Optik kapak
Düzenek Parça Rengi
1K kodu Aksesuarlar (çok amaçlı)
962471 00 BDP704 LXML - WW GR - TP - - - -
962303 00 CGP703 CDM-T 150 930 GR 1O FG EB CO - No
952953 00 CGP700 CDM-T 35 830 GR 20 FG EB CO 1K08 No
953103 00 CGP700 CPO-TW 60 - GR OOC FG EB AL 1K08 No
954513 00 CGP700 CPO-TW 60 - GR OOC FG EB CO 1K08 No
954520 00 CGP700 CDM-Tm 20 - GR 20 FG EB CO 1K08 No
961078 00 CGP701 CDM-T 70 830 GR - FG EB CO 1K08 Z
953189 00 CGP705 CDM-T 70 830 GR TP-S FG EB CO - No
954452 00 CGP705 CDM-T 150 830 GR TP-S FG EB CO - No
© 2010 Koninklijke Philips Electronics N.V.
Tüm hakları saklıdır.
Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Ticari markalar Koninklijke Philips Electronics N.V. veya ilgili sahiplerine aittir.
www.philips.com/lighting 2010, Ağustos 12
Bilgi değişimi
