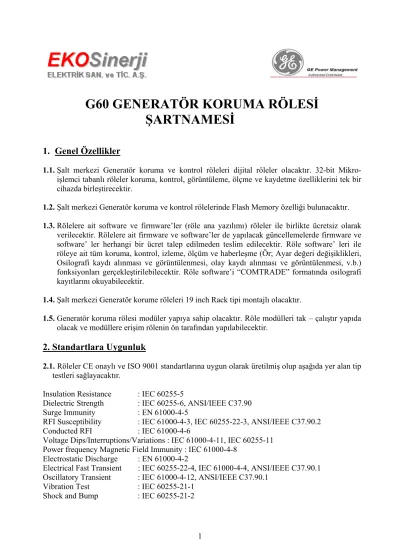

G60 GENERATÖR KORUMA RÖLESİ ŞARTNAMESİ
1. Genel Özellikler
1.1. Şalt merkezi Generatör koruma ve kontrol röleleri dijital röleler olacaktır. 32-bit Mikro- işlemci tabanlı röleler koruma, kontrol, görüntüleme, ölçme ve kaydetme özelliklerini tek bir cihazda birleştirecektir.
1.2. Şalt merkezi Generatör koruma ve kontrol rölelerinde Flash Memory özelliği bulunacaktır.
1.3. Rölelere ait software ve firmware’ler (röle ana yazılımı) röleler ile birlikte ücretsiz olarak verilecektir. Rölelere ait firmware ve software’ler de yapılacak güncellemelerde firmware ve software’ ler herhangi bir ücret talep edilmeden teslim edilecektir. Röle software’ leri ile röleye ait tüm koruma, kontrol, izleme, ölçüm ve haberleşme (Ör; Ayar değeri değişiklikleri, Osilografi kaydı alınması ve görüntülenmesi, olay kaydı alınması ve görüntülenmesi, v.b.) fonksiyonları gerçekleştirilebilecektir. Röle software’i “COMTRADE” formatında osilografi kayıtlarını okuyabilecektir.
1.4. Şalt merkezi Generatör korume röleleri 19 inch Rack tipi montajlı olacaktır.
1.5. Generatör koruma rölesi modüler yapıya sahip olacaktır. Röle modülleri tak – çalıştır yapıda olacak ve modüllere erişim rölenin ön tarafından yapılabilecektir.
2. Standartlara Uygunluk
2.1. Röleler CE onaylı ve ISO 9001 standartlarına uygun olarak üretilmiş olup aşağıda yer alan tip testleri sağlayacaktır.
Insulation Resistance : IEC 60255-5
Dielectric Strength : IEC 60255-6, ANSI/IEEE C37.90 Surge Immunity : EN 61000-4-5
RFI Susceptibility : IEC 61000-4-3, IEC 60255-22-3, ANSI/IEEE C37.90.2 Conducted RFI : IEC 61000-4-6
Voltage Dips/Interruptions/Variations : IEC 61000-4-11, IEC 60255-11 Power frequency Magnetic Field Immunity : IEC 61000-4-8
Electrostatic Discharge : EN 61000-4-2
Electrical Fast Transient : IEC 60255-22-4, IEC 61000-4-4, ANSI/IEEE C37.90.1 Oscillatory Transient : IEC 61000-4-12, ANSI/IEEE C37.90.1
Vibration Test : IEC 60255-21-1 Shock and Bump : IEC 60255-21-2
2.2. Röle aşağıda belirtilen çalışma şartlarını sağlayacaktır.
Çalışma Sıcaklığı (Soğuk) : IEC 60028-2-1 , 16 h @ -40 0 C Çalışma Sıcaklığı (Sıcak) : IEC 60028-2-2 , 16 h @ +85 0C
2.3. Generatör koruma rölesi en az 7 yıldır kullanımda olan bir model olacaktır.
3. Koruma Özellikleri
3.1. Stator Diferansiyel Koruma (87S) :
Generatör rölesi, stator diferansiyel akımlarına karşı koruma yapacaktır. Minimum arıza akımı algılama ayar sahası 0.05-1 x pu arasında olacaktır ve 0.001 pu aralıklar ile değiştirilebilecektir.
Koruma eğrisi üzerinde 2 adet kırılma noktası ve 2 adet farklı eğri eğimi belirleme imkanı olacaktır. 1. eğri eğimi % 1-100 ve 2. eğri eğimi % 1-100 arasında ayarlanabilmelidir. 1.
kırılma noktası 1-1,5 pu, 2. kırılma noktası ise 1,5-30 pu aralığında ayarlanabilmelidir.
3.2. %100 Stator Toprak Diferansiyel Koruma (64TN) :
Generatör rölesi, generatör terminallerinde ve nötr noktasında oluşabilecek üçüncü gerilim harmonik dengesizliğine karşı karşı koruma sağlayacaktır. Arıza algılama ayar sahası 0-0,25 x pu arasında olacaktır ve 0.01 pu aralıklar ile değiştirilebilecektir.
3.3. Kısıtlandırılmış Toprak Arızası Koruması (87RGF) :
Generatör rölesi, oluşabilecek toprak arızalarına karşı koruma sağlayacaktır. Arıza akımı algılama ayar sahası 0-30 x pu arasında olacaktır ve 0.001 pu aralıklar ile değiştirilebilecektir.
Eğri eğimi % 0-100 arasında ayarlanabilecek, açma ve bırakma gecikmesi 0-600 saniye arasında 0.01 ‘ lik adımlar ile ayarlanabilecektir.
3.4. Faz, Nötr ve Toprak Kısa Devre Koruması (50P/50N/50G) :
Generatör rölesi, fazlar arası, faz-nötr ve faz-toprak kısa devrelerine karşı koruma yapacaktır.
Ayar Sahası 0-30 x In arasında olacaktır ve 0.001 In aralıklar ile değiştirilebilecektir. Açma gecikme zamanı ve resetleme zamanı 0-600 saniye arasında 0.01 saniye aralıklar ile ayarlanabilecektir. 50P korumasında, fazları tek tek kullanıcı tarafından istenen durumlara bağlı olarak bloklama imkanı sağlanacaktır.
3.5. Faz, Nötr ve Toprak Aşırı Akım Koruması (51P/51N/51G) :
Generatör rölesi, fazlar arası, faz-nötr ve faz-toprak aşırı akımlarına karşı koruma yapacaktır.
Ayar Sahası 0-30 x In arasında olacaktır ve 0.001 In aralıklar ile değiştirilebilecektir. Röle içerisinde ters, çok ters ve aşırı ters IEC, IEEE, IAC ve I2t eğrileri, sabit zaman seçeneği ve 4 adet kullanıcı tarafından programlanan eğri hazır olacaktır. Eğriler için zaman çarpanı 0-600 arasında 0.01 aralıklarla ayarlanabilecektir. Sabit zaman seçeneği için zaman aralığı 0-600 saniye olacaktır. 51P korumasında istenildiği takdirde kullanılmak üzere “Voltage Restraint”
özelliği bulunacaktır ve istenirse fazlar tek tek kullanıcı tarafından istenen durumlara bağlı olarak bloklanabilecektir. Aşırı akım fonksiyonları için akım giriş değerlerinin tipi değerlendirilirken uygulamaya bağlı olarak temel fazör büyüklüğü veya toplam dalga formu RMS büyüklüğü arasında seçim yapmak mümkün olacak ve röle yapılan seçime bağlı olara fonksiyonlarını gerçekleştirecektir.
3.6. Faz, Nötr ve Negatif Bileşen Yönlü Aşırı Akım Koruması (67P/67N/67Q) :
Generatör rölesi, fazlar arası ve faz-nötr arası aşırı akımlarına karşı yönlü koruma yapacaktır.
Yönlü koruma için polarizasyon gerilimi eşik değeri ayar aralığı 0-3 x In arasında ayarlanabilecektir. Korumaların bloklanması ve hangi durumlarda bloklanacağı kullanıcı tarafından belirlenecek ve gerekli atamalar yapılabilecektir. Nötr yönlü elemanlarının polarizasyonu için, hesaplanan sıfır bileşen gerilimi veya ölçülen yardımcı gerilimi ile birlikte hesaplanan sıfır bileşen akımını veya ölçülen toprak akımını kullanabilecektir.
3.7. Faz Düşük Gerilim Koruması (27P) :
Generatör rölesi, faz düşük gerilimlerine karşı koruma yapacaktır. Faz-Faz veya Faz-Nötr geriliminin takibi sureti ile koruma yapma imkanı sağlanacaktır. Düşük gerilim ayar sahası 0-3 x Vn arasında 0.001 Vn’ luk adımlar ile değiştirilebilecektir. Düşük gerilim gecikmesi için sabit zamanlı veya ters zamanlı eğri seçme imkanı olacaktır. Zaman gecikmesi 0-600 saniye arasında ayarlanabilecektir. Düşük gerilim ile ölü hat arasındaki farkı ayırt etmeye yarayacak bir eşik gerilimi değeri (minimum gerilim değeri) girilmesi mümkün olacaktır.
3.8. Yardımcı Düşük Gerilim Koruması (27X) :
Generatör rölesi, 4’ üncü bir gerilim trafosundan aldığı bilgi ile tek faz yardımcı düşük gerilim koruması yapabilecektir. Düşük gerilim ayar sahası 0-3 x Vn arasında 0.001 Vn’ lik adımlar ile değiştirilebilecektir. Düşük gerilim gecikmesi için sabit zamanlı veya ters zamanlı eğri seçme imkanı olacaktır. Sabit zaman gecikmesi için zaman aralığı 0-600 saniye arasında ayarlanabilecektir. Düşük gerilim ile ölü hat arasındaki farkı ayırt etmeye yarayacak bir eşik gerilimi değeri (minimum gerilim değeri) girilmesi mümkün olacaktır.
3.9. Faz Aşırı Gerilim Koruması (59P) :
Generatör rölesi, faz aşırı gerilimlerine karşı koruma yapacaktır. Faz aşırı gerilim ayar sahası 0- 3 x Vn arasında 0.001 Vn’ lik adımlar ile değiştirilebilecektir. Aşırı gerilim açma ve resetleme zaman gecikmesi 0-600 saniye arasında ayarlanabilecektir.
3.10. Nötr Aşırı Gerilim Koruması (59N) :
Generatör rölesi, nötr aşırı gerilimlerine karşı koruma yapacaktır. Nötr aşırı gerilim ayar sahası 0-3 x Vn arasında 0.001 Vn’ lik adımlar ile değiştirilebilecektir. Aşırı gerilim açma ve resetleme zaman gecikmesi 0-600 saniye arasında ayarlanabilecektir.
3.11. Yardımcı Aşırı Gerilim Koruması (59X) :
Generatör rölesi, 4’ üncü bir gerilim trafosundan aldığı bilgi ile yardımcı aşırı gerilim koruması yapabilecektir. Aşırı gerilim ayar sahası 0-3 x Vn arasında 0.001 Vn’ lik adımlar ile değiştirilebilecektir. Yardımcı aşırı gerilim açma ve resetleme zaman gecikmesi 0-600 saniye arasında ayarlanabilecektir.
3.12. Negatif Bileşen Aşırı Gerilim Koruması (59_2) :
Generatör rölesi, negatif bileşen aşırı gerilimlerine karşı koruma yapacaktır. Ngatif bileşen aşırı gerilim ayar sahası 0-1,25 x Vn arasında 0.001 Vn’ lik adımlar ile değiştirilebilecektir. Aşırı gerilim açma ve resetleme zaman gecikmesi 0-600 saniye arasında ayarlanabilecektir.
3.13. Düşük ve Aşırı Frekans Koruması (81U/81O) :
Generatör rölesinin frekansta meydana gelebilecek dalgalanmalara karşı koruma özelliği bulunacaktır. Frekans pick-up ayar aralığı ise 20-65 Hz arasında ayarlanabilecektir. Açma ve
korumasında hatalı çalışmayı engellemek üzere akımın gerilime oranına bakılacak ve ayarlanabilecek olan bir değer ile o değerin altındaki düşük frekans fonksiyonunun çalışması engellenecektir.
3.14. Volts Per Hertz Kontrolü:
Röle ile frekans değişimlerine göre gerilim değişimi izlenebilecek, istenen koruma ve kontrol fonksiyonları ayarlanan değerlere göre aktive edilebilecektir.
3.15. Faz Mesafe Koruması (21P) :
Generatör rölesi, şebekeden kaynaklanan ve ortadan kaldırılamıyan arızalarda veya stator arızalarında yardımcı koruma görevi görmesi için mesafe korumasına sahip olacaktır. 3 adet mesafe koruma bölgesi bulunacaktır.
3.16. Generatör Dengesiz Akım Koruması (46) :
Generatör rölesi, rotorda ikinci harmonik akımları akıtarak rotorun ısınmasına yol açan ve generatöre zarar veren dengesiz akımların negatif bileşenlerine karşı koruma yapacaktır.
Dengesiz akım ayar sahası 0-1 x In arasında 0.01 In’ lik adımlar ile değiştirilebilecektir.
3.17. Ayrık Faz Koruması (50SP) :
Generatör rölesi, iki üç faz sargılı generatörlerde meydana gelebilecek olan ve stator diferansiyel koruma ile tespit edilmeyen aynı fazın farklı sargıarı arasında meydana gelen arızalara karşı koruma sağlayacaktır. Her faz için ayrık faz akımı ayrı ayrı ayarlanabilecektir.
Ayrık faz koruma ayar sahası 0,02-1,5 x In arasında 0.001 In’ lik adımlar ile değiştirilebilecektir.
3.18. Uyarmanın Kaybı Koruması (40) :
Generatör rölesi, uyarmanın kaybını algılayarak generatörü sistemden otomatik olarak ayırabilecektir. Generatör rölesinde, uyarmanın kaybı ile sistemde meydana gelen diğer anormal durumları ayırt etmek için bir MHO karakteristik mevcut olacaktır. Uyarma kaybı açma zaman gecikmesi 0-65,535 saniye arasında ayarlanabilecektir. Özellik düşük gerilim denetimine bağlanabilecektir.
3.19. Kazara Enerjilenme Koruması (50/27) :
Generatör rölesi, generatör durgun halde veya düşük hızda iken kazara enerjilenmesini engelleyecektir. Aşırı akım ayar sahası 0-3 x In arasında 0.001 In’ lik adımlar ile düşük gerilim ayar sahası 0-3 xVn arasında 0,001 Vn’lik adımlar ile değiştirilebilecektir.
3.20. Gerilim Trafosu Sigorta Arızası (VT Fuse Failure) :
Röle, gerilim trafosu sigortasında meydana gelen arızaları tespit ederek, gerilimde meydana gelebilecek değişimlerden dolayı gerilim polarizasyonlu elemanların yanlış çalışmasını engellemek üzere gerekli bloklama sinyallerini üretecektir.
3.21. Senkronizasyon Kontrol (25) :
Rölede iki farklı kaynaktan alınan gerilimi izleyen ve istenebilecek senaryolara uygun olarak çeşitli kontakları aktive edebilecek Senkroçek özelliği bulunacaktır. Ölü bara, canlı bara, ölü hat ve canlı hat seçenekleri için ayrı ayrı 0-1.25 xVn arasında değişebilen gerilim ayar değeri girmek mümkün olacaktır. Denetleme; gerilim farkı, açı farkı ve frekans kayması göz önüne alınarak yapılacaktır. Gerilim farkı 0-100 kV arasında 1 V’ luk adımlarla, Açı farkı 0-100
derece arasında 1 derece aralıklarla ve frekans kayması da 0-2 Hz arasında 0.01 Hz aralıklar ile ayarlanabilecektir.
3.22. Hassas Yönlü Güç Koruması (32) :
Generatör koruma rölesi, ileri yönlü düşük güç veya geri yönlü uygulamalarda kullanılmak üzere 3 faz aktif güce bağlı olarak çalışabilecek hassas yönlü güç koruması özelliğini bulunduracaktır. Karakteristik açısı ayarlanabilecek ve 2 kademeli çalışma olanağı sağlanacaktır.
3.23. Kesici Arızası (50BF) :
Generatör koruma rölesi ile kesicinin arıza durumu kontrol edilecektir. Kesici yardımcı kontakları ve akım denetimi yolu ile kesici devresinde herhangi bir arıza oluşup oluşmadığı denetlenecektir.
3.24. Termal Koruma
Generatör koruma rölesi, kendisine bağlanan RTD modüllerinden aldığı bilgiler ile aşırı ısınma koruması sağlayacaktır.
3.25. Güç Salınımı:
Generatör koruma rölesi, kullanıcı tarafından belirlenen sınırları aşan pozitif bileşen empedansı belirlediğinde programlanan lojiğe göre kilitleme veya açma yapabilecektir.
3.26. Yukarıda bahsi geçen korumaların hepsi tek tek veya bir bütün olarak kullanıcının istediği durumlara bağlı olarak bloklanabilecektir.
4. Ölçüm Özellikleri
4.1. Röleler aşağıda dökümü verilmiş bulunan ölçümleri gerçek zamanlı olarak gerçekleştirecektir.
Bu değerler röle üzerinden ve bilgisayardan izlenebilecek, yapılan seçimlere bağlı olarak osilografik kayıtlarda ve veri kaydedicide saklanabilecektir:
Akımlar : Ia, Ib, Ic, In, Ig (Fazör ve RMS değerleri) I0, I1, I2 (Fazör değerleri)
Gerilimler : Van, Vbn, Vcn, Vab, Vbc, Vca, Vx (Fazör ve RMS değerleri) V0, V1, V2 (Fazör değerleri)
3ncü Harmonik Gerilimi
Aktif Güç : Wa, Wb, Wc, W (Faz başına ve toplam aktif güç)
Reaktif Güç : Vara, Varb, Varc, Var (Faz başına ve toplam reaktif güç) Görünür Güç : VAa, VAb, VAc, VA (Faz başına ve toplam görünür güç)
Enerji : +Wh, +Varh, -Wh, -Varh, (Toplam pozitif ve negatif aktif enerji, toplam pozitif ve negatif reaktif enerji)
Güç Faktörü : cos ⎩a, cos ⎩b, cos ⎩c, cos ⎩ (Faz başına ve toplam güç faktörü)
Frekans : f
4.2. Röle aşağıda belirtilmiş olan sınıflarda ölçüm (okuma) yapacaktır ; Anma akımı : +0.25 %
Anma gerilimi : +0.5 % Anma gücü : +1 %
Enerji : +2 %
Frekans : +0.02 Hz
5. Görüntüleme Özellikleri
5.1. Röle kendi kendine devrelerini kontrol etmek sureti ile herhangi bir arıza olup olmadığını inceleyecektir. Rölenin durumu ile ilgili bir LED röle üzerinde sürekli olarak rölenin durumunu gösterecek, herhangi bir röle arızası durumunda bu durum olay kaydediciye kaydedilecek ve isteğe bağlı olarak bir çıkış kontağı aktive edilebilecektir.
5.2. Rölede 1-16 kanal arasında ayarlanabilerek değişik kanallardan veri toplayabilen, röle tarafından alınan herhangi bir analog büyüklüğü kaydedebilen, örnekleme süresi 1 saniye ile 60 dakika arasında değiştirilebilen bir veri kaydedici bulunacaktır. Kanal bilgisi olarak rölenin ölçtüğü tüm analog değerler arasından seçim yapabilme imkanı olacaktır. Veri kayıtları silinmeyen hafızada saklanacaktır
5.3. Rölede 1024 olayı kaydedebilecek bir olay kaydedici bulunacaktır. Olay kaydedici olayları en fazla 1 μs. hata ile, olayın oluştuğu tarih ve zamanla birlikte etiketleyebilecek, olay kaydı herhangi bir elemanın (fonksiyonun) pickup (çalışma), dropout (bırakması) durumlarında, herhangi bir dijital giriş kontağının konum değiştirmesi, herhangi bir dijital çıkış kontağının konum değiştirmesi ve rölenin self-testlerinde (kendi kendine teşhis) herhangi bir olumsuz durum tespit etmesine bağlı olarak tetiklenebilecektir. Olay kaydedicinin hangi durumlarda aktif olacağı da kullanıcı tarafından seçilebilecektir. Olay kayıtları silinmeyen hafızada saklanacaktır.
5.4. Röle ile Osilografi kayıtları alınabilecektir. Röle dahili örnekleme oranı 64 örnek/periyot olacaktır. Röle, 4 akım, 4 gerilim ve 62 dijital kanal ve 16 analog kanaldan veri alınabilme imkanı sağlayarak verileri silinmeyen hafızada saklayacaktır. 1 örnek içinde yer alan periyotlardan yüzde kaçının arıza öncesi ve yüzde kaçının arıza ve arıza sonrasına ait olacağı kullanıcı tarafından ayarlanabilecektir.
5.5. Rölede açma devresi denetimi özelliği bulunacaktır.
6. Kontrol Özellikleri
6.1. Röle akım trafosu girişleri 1/5 A üniversal tip olacaktır. İleride yapılabilecek bir akım trafosu değişikliğinde herhangi bir ilave dönüştürücü akım trafosuna gerek duymaksızın röle üzerindeki akım trafo girişleri kullanılabilecek, sadece ayar değerlerinin değiştirlmesi ile sorun giderilebilecektir. Röle primer anma akım değeri 1-65000 A arasında 1 A aralıklar ile ayarlanabilecektir.
6.2. Röle faz ve yardımcı gerilim trafo girişleri 50-240 V arasında ayrı ayrı ayarlanabilecektir.
Fazlar ve yardımcı gerilim trafosuna ait dönüştürme oranı 1-24000 arasında ayrı ayrı ayarlanabilecektir. Faz gerilim trafosunun bağlantı şekli yıldız veya üçgen olarak röleye tanıtılabilecek ve gerilim değeri buna uygun olarak girilebilecektir.
6.3. Röle üzerinde 8 dijital giriş, 12 dijital çıkış kontağı bulunacaktır. Röle modüler yapıda olacak ve gelecekte eklenecek modüller ile giriş ve çıkış kontaklarının sayısı arttırılabilecek veya tipi
değiştirilebilecektir. Tüm röle giriş ve çıkış kontaklarının durum bilgileri röle üzerinden ve haberleşme portu üzerinden bilgisayardan izlenebilecektir.
6.4. Röle giriş ve çıkış kontaklarının tümü röle veya röle yazılım programı üzerinden kullanıcının isteğine bağlı olarak programlanabilecektir. Giriş kontakları için kullanıcı isterse bir eşik gerilimi değeri programlayabilecek ve ancak o değer aşıldığında giriş kontağı aktif hale gelebilecektir. Çıkış kontaklarında ise kontağın konumu ile ilgili olarak normal veya tutucu özelliklerini seçme imkanı olacaktır.
6.5. Röle üzerinde 4 transdüser ve 4 RTD girişi olacaktır. Bu girişlerden alınan bilgiler ölçüm, kontrol ve alarm amaçlı olarak kullanılabilecektir.
6.6. Röle programı içerisinde yer alan lojik konfigürasyon sayesinde blok diyagramlar kullanılarak elektriksel kitlemeler yapmak ve bunları röle konfigürasyonunda kullanmak mümkün olacaktır.
6.7. Rölede en az 6 adet ayar tablosu olacaktır. Bu ayar tablolarının hangi durumlarda aktif duruma geçeceği röle üzerinden programlanabilecektir.
6.8. Herhangi bir yardımcı ekipman ilavesi gerektirmeyecek şekilde Röle üzerinden faz sırası rotasyonu “ABC veya ACB” olarak ayarlanabilerek sistem adaptasyonuna imkan tanınacaktır.
6.9. Röle 110-250 VDC veya 110-240 VAC besleme gerilimleri altında çalışabilecektir.
6.10. Röle üzerinden ve program ile röle giriş ve çıkış kontaklarını açarak/kapatarak test etmek mümkün olacaktır. Röle bu işlemler için test moduna geçirelecek, buna bağlı olarak röle otomatikman bütün normal fonksiyonlarını etkisiz kılacaktır. Rölenin test modunda olduğunu vurgulamak üzere röle test modunda olduğu müddetçe röle durum LED’ lerinden biri yanacaktır. Röle LED’ leri röle üzerinden veya haberleşme vasıtası ile test edilebilecektir.
6.11. Rölede kontrol ve ayar değiştirme fonksiyonlarını gerçekleştirme işlemleri şifreleme ile güvenlik altına alınacak ve şifre kodları ile yetkilendirme sağlanacaktır.
6.12. Rölede zaman koordinasyonunda kullanılmak üzere IRIG-B girişi bulunacaktır.
7. HMI (İnsan-Makine Arayüzü) ve Haberleşme Özellikleri
7.1. Röle ön panelinde en az 2 satır x 20 karakter görüntü sağlayabilecek vakum floresan ekran bulunacaktır.
7.2. Röle ön panelinde yer alacak tuş takımı ile röle menüleri arasında geçiş yapmak ve ayar değerlerini kolayca değiştirmek mümkün olacaktır. Röle üzerinde kilitlemeli LED’ leri ve ekran mesajlarını resetlemek üzere 1 adet de reset butonu bulunacaktır.
7.3. Röle ön paneli üzerinde aşağıda listesi verilen röle durum LED’ leri ve olay sebebini gösteren LED’ ler hazır olarak bulunacaktır. Bu LED’ lerin dışında kullanıcı tarafından dahili lojik ile programlama imkanı tanıyan 48 adet daha LED olacaktır. LED’ lere ait isim etiketleri de kullanıcının isteğine bağlı olarak değiştirilebilir tarzda olacaktır.
Röle Durum LED’ leri;
• Röle serviste
• Röle dahili arızası
• Röle test modunda
• Röle açma (trip) çalıştı
• Röle alarm çalıştı
• Röle pickup (fonksiyon çalışma) çalıştı Olay Sebebini Gösteren LED’ ler;
• Gerilim
• Akım
• Frekans
• Diğer
• Faz A
• Faz B
• Faz C
• Nötr/Toprak
7.4. Röle ön paneli üzerinde yer alan ekran; programlama, görüntüleme, durum bilgilerini alma, kullanıcı tanımlı mesajlar ve ayarlama amaçlı kullanılabilmelidir. Tuş takımı sayesinde ise röle ayar ve ölçüm değerleri girilebilmeli, rölenin tüm menüleri arasında geçiş yapılarak alt menülere erişim sağlanabilmelidir.
7.5. Röle ekranı üzerinden kullanıcının tanımlayacağı sekiz adet mesajın sıra ile geçmesi mümkün olacaktır. Mesajın ekranda kalma süresi ayarlanabilecektir.
7.6. Röle ön panelinde haberleşme hızı 19200 bps olan bir adet RS232 port olacaktır. Ön port’ tan haberleşme sağlandığı takdirde arka porttan sağlanacak SCADA haberleşme bağlantısında herhangi bir kesinti yaşanmayacaktır.
7.7. Röle arka panelinde SCADA bağlantısı için kullanılmak üzere bir adet 10 Base F fiber optik portu ve bir adet RS485 portu mevcut olacaktır. Fiber optik port üzerinden 10 Mbps haberleşme imkanı olacaktır ve bu port IEC61850 protokolü ile haberleşme sağlayacaktır.
RS485 portu haberleşme hızı 115200 bps olacaktır. RS485 portu üzerinden ModBus RTU ve DNP haberleşme protokolleri desteklenecektir.
7.8. SCADA sistemi için fiber optik port kullanılacak ve röle’ ler peer-to-peer (eşdüzeyde) haberleşme sağlayacaktır. Röleler de GOOSE mesajlaşma özelliği bulunacaktır.
7.9. Rölenin tüm portları üzerinden izleme, kontrol, ve ayar değerlerinin değiştirilmesi mümkün olacaktır. Tüm portlar üzerinden aynı anda röle ile haberleşmek mümkün olacak ve bu esnada haberleşmede herhangi bir kesinti yaşanmayacaktır.
7.10. Opsiyonel olarak röle ön panelinde kullanıcı tarafından programlanabilen 16 adet buton bulunması istenebilecektir.
