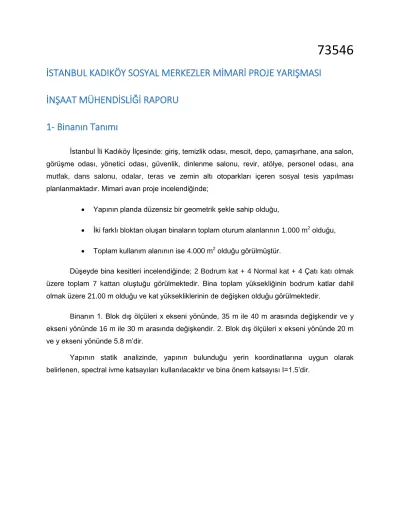

İSTANBUL KADIKÖY SOSYAL MERKEZLER MİMARİ PROJE YARIŞMASI İNŞAAT MÜHENDİSLİĞİ RAPORU
1- Binanın Tanımı
İstanbul İli Kadıköy İlçesinde: giriş, temizlik odası, mescit, depo, çamaşırhane, ana salon, görüşme odası, yönetici odası, güvenlik, dinlenme salonu, revir, atölye, personel odası, ana mutfak, dans salonu, odalar, teras ve zemin altı otoparkları içeren sosyal tesis yapılması planlanmaktadır. Mimari avan proje incelendiğinde;
Yapının planda düzensiz bir geometrik şekle sahip olduğu,
İki farklı bloktan oluşan binaların toplam oturum alanlarının 1.000 m2 olduğu,
Toplam kullanım alanının ise 4.000 m2 olduğu görülmüştür.
Düşeyde bina kesitleri incelendiğinde; 2 Bodrum kat + 4 Normal kat + 4 Çatı katı olmak üzere toplam 7 kattan oluştuğu görülmektedir. Bina toplam yüksekliğinin bodrum katlar dahil olmak üzere 21.00 m olduğu ve kat yüksekliklerinin de değişken olduğu görülmektedir.
Binanın 1. Blok dış ölçüleri x ekseni yönünde, 35 m ile 40 m arasında değişkendir ve y ekseni yönünde 16 m ile 30 m arasında değişkendir. 2. Blok dış ölçüleri x ekseni yönünde 20 m ve y ekseni yönünde 5.8 m’dir.
Yapının statik analizinde, yapının bulunduğu yerin koordinatlarına uygun olarak belirlenen, spectral ivme katsayıları kullanılacaktır ve bina önem katsayısı I=1.5’dir.
73546
2- Taşıyıcı Sistem Bilgileri
Yapının 1. Blok Bodrum katında: temizlik odası, mescit, depo ve otopark yapılması planlanmıştır. 1. Normal katta: ana salon, görüşme odası, yönetici odası, güvenlik odası bulunmaktadır. 2. Normal katta: dinlenme salonu, revir, atölye; 3. Normal katta: atölye, medyatek; 4. Normal katta: personel odası, ana mutfak, dans salonu ve Çatı katında teras bulunmaktadır.
Yapının 2. Blok 2. Bodrum katında; teknisyen odası, teshin merkezi; 1. Bodrum katında;
temizlik odası, çamaşırhane; 1. Normal katta: giriş bölümü; diğer normal karlarda odalar ve Çatı katında teras bulunmaktadır.
Deprem etkilerinin moment aktaran süneklik düzeyi yüksek betonarme çerçeveler ile boşluksuz betonarme perdeler tarafından birlikte karşılandığı, taşıyıcı sistem seçilmiştir. Bu şekilde mimari kullanımı kısıtlamayan daha makul ve daha ekonomik bir yapı teşkili sağlanabilecektir. Üst yapının hesabı, Türkiye Bina Deprem Yönetmeliği 2018 Bölüm 2, Bölüm 3 ve Bölüm 4 ‘e uygun olarak yapılacaktır.
Binanın kat planları incelendiğinde, aks aralıkları 4.0m ve 8.5m arasındadır. 20 cm kalınlığında betonarme döşemeler ve 40/70 boyutlarında betonarme kirişlerden oluşan, kirişli döşeme sistemi seçilmiştir. Betonarme kolonlar 60/60 boyutlarında olup, binanın rijitlik merkezi ile ağırlık merkezinin yakın olmasını sağlayacak şekilde planda kolon yerleşimi yapılmıştır.
3- Malzeme Bilgileri
Yapının betonarme kısmı için malzeme olarak C30 ve S420 kullanılacaktır.
• Beton (Tüm Betonarme Elemanlar) : C30 (fck=30Mpa) : fcd=20.0 Mpa
• Donatı Çeliği : S420 (fyk=420MPa) : fyd=365Mpa
73546
• Beton Malzeme Güvenlik Katsayısı : 1.50
• Donatı Çeliği Malzeme Güvenlik Katsayısı : 1.15
4- Zemin Parametreleri ve Temel Sistemi seçimi
Yapıya ait Zemin Etüd Raporu henüz hazırlanmamış olması sebebi ile şu aşamada herhangi bir bilgi verilememektedir. Temel sistemi olarak, radye plak yapılmasının gerek yalıtım gerekse iç kullanım alanları ile uygun olacağı düşünülmektedir. Radye plak kalınlıkları nihai proje yüküne göre belirlenecektir.
5- Analiz Programları, Yapı Çözümlemesi Ön Analiz Sonuçları
Bina, tasarımında STA4CAD programları kullanılacaktır. Hesaplamalar sırasında Kullanılacak Yükler:
• Beton Yoğunluğu : 25.00 kN/m3
• Dış Duvar Yükü (20cm+sıva) : 3.80 kN/m2
• İç Duvar Yükü (19cm tuğla+sıva) : 3.80 kN/m2
• Hareketli Yük : 5.00 kN/ m2
6- Hesap / Yük Kombinasyonları
BETONARME HESAP YÜK KOMBİNASYONU
ÚÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄÂÄÄÄÄÄÄÄÄÄ¿
¡ Ölü yük ¡Hareketli¡ Zemin ¡ Deprem ¡ Rüzgar ¡ Isı ¡
¡ Cg ¡ yük Cq ¡ Cs ¡ ± Ce ¡ ± Cw ¡ Ct ¡ ÃÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄÅÄÄÄÄÄÄÄÄÄ´
¡ 1.40 ¡ 1.60 ¡ 0.00 ¡ 0.00 ¡ 0.00 ¡ 0.00 ¡
¡ 1.40 ¡ 1.60 ¡ 1.60 ¡ 0.00 ¡ 0.00 ¡ 0.00 ¡
¡ 1.00 ¡ 1.20 ¡ 0.00 ¡ 0.00 ¡ 0.00 ¡ 1.20 ¡
¡ 1.00 ¡ 1.00 ¡ 0.00 ¡ 1.00 ¡ 0.00 ¡ 0.00 ¡
¡ 1.00 ¡ 1.00 ¡ 1.00 ¡ 1.00 ¡ 0.00 ¡ 0.00 ¡
73546
¡ 0.90 ¡ 0.00 ¡ 0.00 ¡ 1.00 ¡ 0.00 ¡ 0.00 ¡
¡ 1.00 ¡ 1.30 ¡ 0.00 ¡ 0.00 ¡ 1.30 ¡ 0.00 ¡
¡ 1.00 ¡ 1.30 ¡ 1.00 ¡ 0.00 ¡ 1.30 ¡ 0.00 ¡
¡ 0.90 ¡ 0.00 ¡ 0.00 ¡ 0.00 ¡ 1.30 ¡ 0.00 ¡
¡ 0.90 ¡ 0.00 ¡ 0.90 ¡ 0.00 ¡ 1.30 ¡ 0.00 ¡ ÀÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÁÄÄÄÄÄÄÄÄÄÙ
TBDY2018 Düşey Deprem Kombinasyonu : G + Q + 0.2 S + Edh + 0.3 Edz, 0.9 G + H + Edh - 0.3 Edz
STATİK ANALİZ YÜK KOMBİNASYON NOTASYONLARI:
1. G+G+G+G+G : Genel ölü yük
2. Q+Q+Q+Q+Q : 1. Genel hareketli yük 3. Q+o+Q+o+Q : 2. Hareketli yük
4. o+Q+o+Q+o : 3. Hareketli yük 5. Q+Q+o+Q+Q : 4. Hareketli yük 6. o+Q+Q+o+Q : 5. Hareketli yük 7. Q+o+Q+Q+o : 6. Hareketli yük 8. Sz : Yatay zemin itkisi
9. Ex + %5 x ey : X yönü deprem + %5 eksantrisite 10. Ex - %5 x ey : X yönü deprem - %5 eksantrisite 11. Ey + %5 x ex : Y yönü deprem + %5 eksantrisite 12. Ey - %5 x ex : Y yönü deprem - %5 eksantrisite 13. Wx : X yönü rüzgar
14. Wy : Y yönü rüzgar 15. T : Isı yükü
7- Yönetmelikler ve Kaynakçalar
Tasarım ve analizlerde aşağıdaki yönetmelikler ve kaynakların kullanılması planlanmaktadır.
Türkiye Bina Deprem Yönetmeliği (2018)
Yapı Elemanlarının Boyutlandırılmasında Alınacak Yüklerin Hesap Değerleri (TS498) Betonarme Yapıların Tasarım ve Yapım Kuralları (TS500)
İnş.Y.Müh.
Cüneyt Ayhan
C.Ayhan
