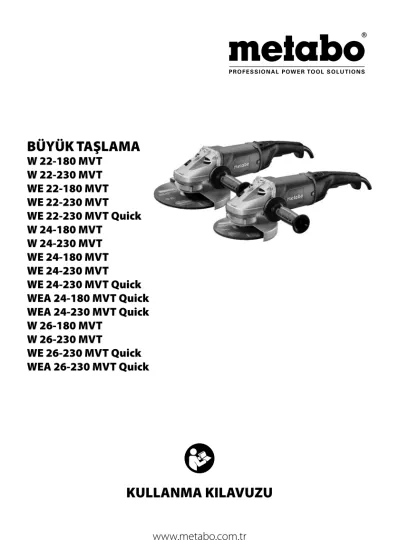

BÜYÜK TAŞLAMA
W 22-180 MVT W 22-230 MVT WE 22-180 MVT WE 22-230 MVT
WE 22-230 MVT Quick W 24-180 MVT
W 24-230 MVT WE 24-180 MVT WE 24-230 MVT
WE 24-230 MVT Quick WEA 24-180 MVT Quick WEA 24-230 MVT Quick W 26-180 MVT
W 26-230 MVT
WE 26-230 MVT Quick WEA 26-230 MVT Quick
www.metabo.com.tr
KULLANMA KILAVUZU
2
OK OK
OK 12
13 B
13 A
OK OK OK 1
2 3 4
5 6 7 8
9 10
11 12
14 13
A
D B
12 15
4 4 2
2
C WEA...
WEA...
W..., WE...
W..., WE...
16
E
3 W 22-180 MVT
*1) 06461..
WE 22-180 MVT
*1) 06463..
W 22-230 MVT
*1) 06462..
WE 22-230 MVT
*1) 06464..
WE 22-230 MVT Quick
*1) 06465..
W 24-180 MVT
*1) 06466..
WE 24-180 MVT
*1) 06468..
W 24-230 MVT
*1) 06467..
WE 24-230 MVT
*1) 06469..
WE 24-230 MVT Quick
*1) 06470..
W 26-180 MVT
*1) 06473..
W 26-230 MVT
*1) 06474..
WE 26-230 MVT Quick
*1) 06475..
WEA 24-180 MVT Quick
*1) 06471..
WEA 24-230 MVT Quick
*1) 06472..
WEA 26-230 MVT Quick
*1) 06476..
Quick--Quick--Quick--QuickQuickQuickQuick Ømm (in)180 (7)230 (9)230 (9)180 (7)230 (9)230 (9)180 (7)230 (9)230 (9)180 (7)230 (9)230 (9) tmax1; tmax2; tmax3mm (in)14; 10; 8 (9/16; 3/8; 5/16)10; 8; 8 (3/8; 5/16; 5/16) M / l- / mm (in)
M 14 / 24 (15/16)M 14 / 19 (6/8) nmin-1 (rpm)850066006600850066006600850066006600850066006600 P1W22002200220024002400 110 V: 23002400260026002600240024002600 P2W150015001500160016001600180018001800160016001800 mkg (lbs)5,7 (12.6)5,8 (12.8)5,8 (12.8)5,7 (12.6)5,8 (12.8)5,8 (12.8)6,2 (13.7)6,3 (13.9)6,3 (13.9)5,8 (12.8)5,9 (13.0)6,4 (14.1) ah,SG/Kh,SGm/s24,8 / 1,54,8 / 1,54,8 / 1,54,8 / 1,54,8 / 1,54,8 / 1,54,8 / 1,54,8 / 1,54,8 / 1,52,7 / 1,52,7 / 1,52,7 / 1,5 ah,DS/Kh,DSm/s2< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5< 2,5 / 1,5 LpA/KpAdB(A)94 / 394 / 394 / 394 / 394 / 394 / 394 / 394 / 394 / 394 / 394 / 394 / 3 LWA/KWAdB(A)105 / 3105 / 3105 / 3105 / 3105 / 3105 / 3105 / 3105 / 3105 / 3105 / 3105 / 3105 / 3
14. *2) 2011/65/EU 2006/42/EC 2004/108/EC *3) EN 60745 2014-05-21, Volker Siegle, Direktor Innovation, Forschung und Entwicklung (Director Innovation, Research and Development) *4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany
Kullanım Ömrü: 7 Yıl
H
I J
K
L M
N
(M 14) 6.30706 (M 14) 6.30800 6.35000
G
F
B E D E E
C
A
Dmax= 180 mm (7“) 6.30356 Dmax= 230 mm (9“) 6.30357
6.30327
(1) (13) (14) (2)
WEA...
(12)
(4)
4
Orijinal Talimatlar 1. Uygunluk Bildirimi
Türü ve seri numarasıyla *1) ayırt edilen bu açılı taşlama makinelerinin direktifl erin ilgili bütün gereklilikleri *2) ve standartları *3) karşılamasından sorumlu olduğumuzu beyan ederiz. Teknik özellikler *4) için bkz. Sayfa 3.
2. Kullanım Alanı
Orijinal Metabo aksesuarlarının takıldığı makineler metali, betonu, taşı ve benzer malzemeleri su kullanmaksızın taşlama, kumlama, aşındırarak kesim ve telli fırçalama için uygundur.
Kullanıcı uygun olmayan kullanımdan doğan hasardan şahsen sorumludur.
Genel kabul görmüş kazayı önleme düzenlemelerine ve ilişikteki güvenlik bilgisine uyulmalıdır.
3. Genel Güvenlik Yönergeleri
Kendinizin ve elektrikli el aletinizin emniyeti için bu sembolle işaretlenmiş bütün metinlere dikkat edin.
UYARI: Çalışma yönergelerini okumak yaralanma riskini azaltır.
UYARI: Güvenlik uyarılarının ve yönergelerinin tümünü okuyun.
Emniyet uyarılarına ve yönergelerine uymamak elektrik şoku, yangın ve/veya ciddi yaralanmayla sonuçlanabilir.
Emniyet yönergelerinin ve bilgisinin tümünü ileride başvurmak için saklayın.
Elektrikli el aletini başkalarına kullanma kılavuzuyla birlikte verin.
4. Özel Güvenlik Yönergeleri
4.1 Taşlama, kumlama, telli fırçalama, taşlayarak kesme işleri için ortak güvenlik uyarıları:
Kullanım
a) Bu elektrikli el aleti taşlama, kumlama, telli fırçalama ve kesim için tasarlanmıştır. Bu elektrikli el aletiyle birlikte verilen bütün güvenlik uyarılarını, yönergeleri ve ayırt edici özelliklerini okuyun. Aşağıda belirtilen yönergelere uymama elektrik şoku, yangın ve/veya ciddi yaralanmayla sonuçlanabilir.
b)Bu elektrikli el aletiyle birlikte polisaj gibi işlemlerin yapılması önerilmemektedir. Tasarlanmadıkları işler için kullanılan elektrikli el aletleri tehlikeye yol açabilir veya bireysel yaralanmaya neden olabilir.
c) Üreticinin özellikle tasarlamadığı ve önermediği aksesuarları kullanmayın. Aksesuarın elektrikli el aletine takılabilir olması güvenli çalışmayı sağlamaz.
d) Taşlama aksesuarlarının anma hızı, elektrikli el aletinde belirtilen maksimum hıza en azından eşit olmalıdır. Anma hızlarından daha hızlı çalışan taşlama aksesuarları kırılabilir ve etrafta uçuşabilir.
e) Aksesuarın dış çapı ve kalınlığı elektrikli el aletinizin anma kapasitesi içinde olmalıdır. Düzgün olmayan şekilde ölçülen aksesuarlar uygun şekilde kontrol edilemez.
f)Aksesuarların montaj yeri taşlayıcının iş miline düzgün şekilde uymalıdır. Elektrikli el aletinin takma yerine uymayan aksesuarlar dengesizleşir, aşırı titrer ve kontrol kaybına neden olabilir.
g) Hasarlı aksesuarı kullanmayın. Her kullanımdan önce aşındırıcı çarklarda çizik ve çatlak; kumlama bandında çatlak, yırtık veya aşırı yıpranma; telli fırçada gevşek ya da çatlak tel olmadığını kontrol edin. Eğer elektrikli el aleti ya da aksesuar düşürülürse, hasarlı olmadığını kontrol edin veya hasar görmemiş bir aksesuar takın.
Aksesuarı inceleyip taktıktan sonra kendinizi ve çevredekileri dönen aksesuarın yüzeyinden uzak tutun ve elektrikli el aletini maksimum yüksüz hızda bir dakika boyunca çalıştırın. Hasarlı aksesuarlar normalde bu test süresince kırılır.
h) Bireysel koruyucu donanım giyin. Uygulamaya bağlı olarak yüz siperi, koruyucu gözlükleri veya emniyet gözlükleri kullanın. Eğer uygunsa toz maskesi , koruyucu kulaklık takın, eldiven ve küçük aşındırıcı ve iş parçası kırıntılarını önleyen iş önlüğü giyin. Göz koruması değişik çalışmalarda ortaya çıkan uçan parçaları durdurabilmelidir.
Toz maskesi ve gaz maskesi yaptığınız işten kaynaklanan parçacıkları fi ltre etmelidir. Yüksek yoğunluklu gürültünün uzun süre etkisinde kalmak işitme kaybına neden olabilir.
i) Çevredekileri çalışma alanından güvenli bir uzaklıkta tutun. Çalışma alanına giren herkes bireysel koruyucu donanım giymelidir. İş parçası veya kırık aksesuarın kırıntıları çevrede uçuşabilir ve çalışma alanının hemen ötesinde yaralanmaya neden olabilir.
j) Kesici aksesuarın gizli bir kabloya veya kendi kablosuna değebileceği bir çalışmayı yürütürken elektrikli el aletini sadece izole edilmiş kavrama yüzeylerinden tutun. “Elektrik yüklü” kabloya dokunan kesme aksesuarı elektrikli el aletinizin metal kısımlarını
“Elektrik yüklü” hale getirebilir ve operatöre elektrik şoku verebilir.
k) Kabloyu dönen aksesuardan uzak konumlandırın. Eğer kontrolü kaybederseniz, kablo kesilebilir veya yakalanabilir ve eliniz ya da kolunuz dönen aksesuara çekilebilir.
l) Aksesuar tam durmadan elektrikli el aletinizi hiçbir zaman yere bırakmayın. Dönen aksesuar yüzeyi yakalayıp elektrikli el aletinizi çekerek kontrolü kaybetmenize neden olabilir.
m) Elektrikli el aletinizi çalışır durumda taşımayın.
Dönen aksesuara kazayla dokunmak kıyafetinizi kapabilir ve aksesuarı bedeninize çekebilir.
n) Elektrikli el aletinizin hava deliklerini düzenli aralıklarla temizleyin. Motorun fanı tozu muhafazanın içine çeker ve metal tozunun aşırı birikmesi elektrik tehlikesine neden olabilir.
o) Elektrikli el aletinizi alev alıcı maddelerin yakınında çalıştırmayın. Kıvılcımlar bu maddelerin alev almasına neden olabilir.
p) Sıvı soğutucu gerektiren aksesuarları kullanmayın.
Su veya sıvı soğutucular kullanmak elektrik çarpması veya şokla sonuçlanabilir.
4.2 Geri Tepme ve İlgili Uyarılar
Geri tepme sıkışmış veya engellenmiş döner diske, kumlama bandına, fırçaya veya diğer aksesuara tepkidir. Sıkışma veya engellenme dönen aksesuarın çabuk bocalamasına neden olur. Bunun sonucunda kontrolsüz el aleti takılma noktasından aksesuarın dönme yönünün tersine zorlanır.
Örneğin bir aşındırıcı disk çalışılan malzeme tarafından sıkıştırılır veya engellenirse sıkışma noktasından giren diskin kenarı malzemenin yüzeyine saplanmaya başlayabilir. Bu da diskin dışarı fırlamasına neden olur. Sıkışma noktasında disk hareketinin yönüne bağlı olarak disk, operatöre doğru veya başka bir yöne zıplayabilir. Ayrıca taşlama diskleri bu gibi durumlarda kırılabilir.
Geri tepme el aletinin yanlış kullanımı ve/veya yanlış çalışma işlemleri veya şartlarının sonucudur. Aşağıda belirtilen doğru önlemler alındığında bu durumdan sakınılabilir:
a) El aletinin her zaman sıkıca tutun ve bedeninizi ve kollarınızı geri tepme güçlerine direnecek şekilde konumlandırın. Doğru önlemler alınırsa operatör geri tepmeye ve tork tepkisine karşı kontrol sağlayabilir.
b) Elinizi hiçbir zaman dönen aksesuarın yakınında bulundurmayın. Aksesuar elinize doğru geri tepebilir.
c) Bedeninizi geri tepme olması durumunda elektrikli el aletinin hareket edeceği yönde konumlandırmayın. Geri tepme, aleti çarkın takıldığı noktadaki hareket yönünün tersine sevk edebilir.
d) Köşelerle, keskin kenarlarla çalışırken özel dikkat gösterin. Aksesuarın sıçramasından ya da takılmasından sakının. Köşeler, keskin kenarlar veya sıçrama dönen aksesuarı sıkıştırma eğilimindedir ve kontrol kaybına veya geri tepmeye neden olabilir.
e) Ahşap oyucu ağzı olan zincirli testere veya dişli testere bıçağı takmayın. Bu gibi bıçaklar sıklıkla geri tepme ve kontrol kaybına yol açar.
4.3 Taşlama ve Aşındırıcı Kesme İşlemleri İçin Özel Güvenlik Uyarıları
a) Sadece el aletiniz ve önerilen uygulamalar için önerilen disk çeşitlerini kullanın. Bu elektrikli el aleti için tasarlanmamış çarklar yeterince kontrol edilemez ve güvenli değildir.
b) Merkezi zayıf taşlama yüzeyi olan diskler koruyucu ağızların düzleminin altından takılmalıdır. Koruyucu ağzın düzlemi boyunca çıktı yapan yanlış takılmış taşlama diski yeterince korunamaz.
c) Koruma elektrikli el aleti güvenli şekilde takılmalı ve maksimum güvenlik sağlayacak şekilde konumlandırılmalıdır. Bu konumlandırma çarkın olabilecek en az kısmının operatöre yönlenmesidir. Koruma operatörü kırık çark parçalarından, çarka istemeden dokunmaya karşı ve giysiyi alev aldıracak kıvılcımlardan korumaya yardım eder.
d) Çarklar sadece önerilen uygulamalar için kullanılmalıdır. Örneğin: Kesici çarkın yan tarafıyla taşlama yapmayın. Taşlayarak kesen çarklar çevresel kesmek için tasarlanmıştır, bu çarklara yandan uygulanan güçler paramparça olmalarına neden olabilir.
e) Her zaman seçtiğiniz çark için doğru boyut ve şekilde olan hasarsız çark fl anşlarını kullanın. Doğru çark fl anşları çarkın kırılma olasılığını azaltır. Kesim çarkları için olan fl anşlar taşlama çarkı fl anşlarından farklı olabilir.
f) Daha geniş elektrikli el aletlerinin yıpranmış çarklarını kullanmayın. Daha geniş elektrikli el aletleri için tasarlanmış çarklar daha küçük aletlerin yüksek hızları için uygun değildir ve fırlayabilir.
4.4 Taşlayarak Kesme İşleri için Özel Güvenlik Uyarıları:
a) Kesici çarkı “kenetlemeyin” ya da aşırı basınç uygulamayın. Aşırı kesme derinliği açmaya çalışmayın.
Çarkı fazla çalıştırma yükü arttırır kesimde çarkın bükülme ya da takılma hassaslığını ve geri tepme veya çarkın kırılma olasılığını arttırır.
b) Elinizi döner çark ile aynı hizada veya arkasında konumlandırmayın. Çark çalışma noktasında elinizden uzaklaşıyorsa, olası geri tepme döner çarkı sürükleyebilir ve elektrikli el aletini size doğrudan yönlendirebilir.
c) Çark sıkıştığı, engellendiği veya kesim herhangi bir nedenle yarıda kesildiği zaman elektrikli el aletini derhal “off ” konumuna getirin ve çark tam olarak durana kadar elektrikli el aletini hareketsiz tutun. Çark çalışırken hiçbir zaman kesim işleminden çıkarmayın.
Aksi durumda geri tepme olabilir. Çarkın sıkışma veya engellenme nedenini ortadan kaldırmak için inceleme yapın ve düzeltici eylemde bulunun.
d) İş parçasını kesme işini yeniden başlatmayın. Çarkın tam hıza erişmesini bekleyin ve kesim işlemine yeniden girin. Elektrikli el aleti iş parçasındayken yeniden başlatılırsa çark sıkışabilir, yürüyebilir veya geri tepebilir.
e) Sıkışma veya geri tepme riskini minimize etmek için panelleri ve aşırı büyük iş parçalarını destekleyin.
Geniş iş parçaları kendi ağırlıkları altında bel verebilir.
Destekler çarkın her iki tarafına olacak şekilde iş parçasının altına ve kesime yakın olacak biçimde ve iş parçasının kenarına yakın yerleştirilmelidir.
f) Mevcut duvarlara veya diğer kör alanlara “küçük pencereler” keserken fazladan dikkat gösterin. Çıkıntı yapan çark gaz veya su borularını, elektrik kablolarını veya geri tepmeye neden olabilecek nesneleri kesebilir.
4.5 Kumlama İşlemleri İçin Özel Güvenlik Uyarıları a) Aşırı büyüklükte kumlama diski kağıdı kullanmayın.
Kumlama kağıdını seçerken üreticinin önerilerini izleyin. Kumlama yastığını geçen daha geniş kumlama kağıdı yaralama tehlikesi yaratır ve diskin sıkışmasına, yırtılmasına veya geri tepmesine neden olabilir.
4.6 Telli Fırçalamaya Özel Güvenlik Uyarıları:
a) Kablo telleri olağan çalışma süresince fırçayla atılmaktadır. Fırçaya aşırı yük bindirerek teller üzerinde aşırı gerilim oluşturmayın. Kablo telleri ince giysilere ve/
veya cilde kolayca girer.
b) Telli fırçalama için koruma önerilirse, telli çark veya fırçayla korumanın birbirine dokunmamasını sağlayın.
Telli çark veya fırçanın çapı iş yükü ve merkezkaç kuvveti nedeniyle genişler.
4.6 Ek Güvenlik Yönergeleri
UYARI: Her zaman koruyucu gözlükler takın.
Taşlama araçlarıyla birlikte verildiyse gerektiğinde elastik tamponlama katmanları kullanın.
Aletin veya üretici aksesuarının özelliklerine uyun! Diskleri yağ ve darbeden koruyun!
Aşındırıcılar üreticinin yönergelerine uygun şekilde özenle depolanmalı ve kullanılmalıdır.
Kumlama işi için hiçbir zaman ince tabakalama diskleri kullanmayın! İnce tabakalama disklerinin kenarlarına baskı uygulamayın.
İş parçası düz yatmalı ve kaymaya karşı (Örneğin kelepçeyle) sabitlenmelidir. Geniş parçalar yeterince desteklenmelidir.
Eğer diş açılmış eki olan aksesuarlar kullanılırsa, iş milinin ucu taşlama aleti üstündeki deliğin tabanına değmeyebilir.
Aksesuardaki dişin, iş milinin tam uzunluğuna uyacak kadar uzun olduğundan emin olun. Aksesuardaki diş iş milindeki dişe uymalıdır. İş mili uzunluğu ve diş için Bkz. Sayfa 3 Bölüm 13 Teknik Özellikler.
Sabit bir çıkarıcı sistem kullanılması önerilir. Her zaman RCD (Kaçak akım rölesi) kurun. RCD’nin maksimum yukarı akımı 30mA olan kesme akımı olmalıdır. RCD makineyi kapattığı zaman makine kontrol edilmeli ve temizlenmelidir. Bkz. Bölüm 9 Temizleme.
Hasarlı, ekseni merkezden geçmeyen veya vibrasyonlu aletler kullanılmamalıdır.
Gaz veya su borularına, elektrik kablolarına ve yük taşıyan duvarlara (statik) zarar vermekten kaçının.
Makineyle ilgili her türlü ayar, dönüşüm veya bakımdan önce fi şi prizden çıkarın.
Hasarlı veya çatlak ek tutamak değiştirilmelidir. Makineyi defolu ek tutamakla hiçbir zaman çalıştırmayın.
Hasarlı veya çatlak koruma değiştirilmelidir. Makineyi defolu korumayla hiçbir zaman çalıştırmayın.
Yumuşak başlatması (Soft start) olan makineler (Model tanımında “WE” ile belirtilmiştir): “On” konumuna getirildiğinde eğer makine maksimum hıza çok çabuk ivmelenirse elektronik bir hata oluşur. Güvenlikle ilgili diğer işlevler artık çalışmaz.
Hemen makinenin onarımını yaptırın (Bkz. 12)
Aletin parçalarından biri veya koruma eksik veya defoluysa makineyi “On” konumuna getirmeyin.
Küçük iş parçalarını sabitleyin. Örneğin bir kelepçeyle kelepçeleyin.
Tozun etkisini azaltın:
Bu elektrikli el aletini kullanırken oluşan bazı tozlar kansere, alerjik reaksiyona, solunum hastalığına, doğum anormalliklerine ve diğer üreme bozukluklarına yol açan kimyasallar içerebilir. Bu kimyasalların bazılarına şunlardır:
Kurşun bazlı boyadaki kurşun, tuğla ve çimentodaki kristal silis ve diğer duvarcılık ürünleri, metal, asbest, kimyasal işlemden geçmiş kereste, meşe veya kayın gibi sert ahşapta bulunan arsenik ve krom.
Bu etkinin oluşturduğu risk sizin veya çevrenizdekilerin ne kadar uzun süre etkisi altında kaldığınıza bağlıdır.
Parçacıkların bedeninize girmesine engel olun.
Bu kimyasalların etkisi altında kalmanızı azaltmak için: İyi havalandırılan bir alanda çalışın ve toz maskesi gibi mikroskobik parçacıkları fi ltreleyen onaylı güvenlik donanımı giyin.
Malzemeniz, personeliniz, uygulamanız ve uygulama yeriniz için ilgili yönergelere uyun (Örneğin meslek sağlığı ve güvenlik düzenlemeleri, elden çıkarma).
Oluşan parçacıkları biriktirin, çevreleyen alandaki birikintilerden sakının.
İşe özel uygun aksesuarlar kullanın (Bkz. Bölüm 11). Böylece çevreye kontrolsüz şekilde daha az parçacıklar saçılır.
Uygun çıkarma donanımı kullanın.
Aşağıdaki önlemleri alarak tozun etkisini azaltın:
- Kaçan parçacıkların ve hava akımının kendinize ve yakınınızdakilere ve toz birikintilerine doğru olmamasını sağlayın.
- Çıkarma donanımı ve/veya hava arıtıcısı kullanın.
- Çalışma alanının havalandırmasının iyi olmasını sağlayın ve vakumlu temizleyiciyle temiz tutun. Süpürmek veya üfl emek tozu ayağa kaldırır.
- Koruyucu elbiseyi vakumlayın veya yıkayın. Üfl emeyin, silkelemeyin, fırçalamayın.
5. Genel Bakış Bkz. Sayfa 2.
1 ”Çabuk” kelepçeleme somunu*
2 Destek fl anşı*
3 İş mili
4 WEA...: Kendiliğinden dengeleyici destek fl anşı (Demonte edilemez)*
5 İş milini kilitleme düğmesi 6 Elektronik sinyal göstergesi*
7 Kilit (Makinenin istemeden “On” konumuna gelmesini engellemek veya sürekli çalışma için)*
8 Tetik (“On” ve “Off ” konumuna getirmek için) 9 Düğme (Ana tutamağı çevirmek için) 10 Ana tutamak
11 Ek tutamak/vibrasyon azaltan ek tutamak 12 Güvenlik koruması
13 Ayarlama somunu*
14 2 delikli anahtar*
15 Çabuk çıkarma kelepçesi (Alet kullanmaksızın güvenlik korumasını ayarlamak için).
16 Vida (Çabuk çıkarma kelepçesinin kelepçe gücünü ayarlamak için)
*Donanıma bağlıdır. Teslimat kapsamında değildir.
6. İlk Defa Çalıştırma
Fişi prize takmadan önce, isim plakası üzerinde belirtilen anma şebeke voltajı ve şebeke frekansının şebekedekiyle uyuştuğunu kontrol edin.
Her zaman RCD (Kaçak akım rölesi) kurun. RCD’nin maksimum yukarı akımı 30mA olan kesme akımı olmalıdır.
Her zaman minimum çapı 1.5 mm2 olan uzatma kablolarını kullanın. Uzatma kablosu makine harcadığı güce uygun olmalıdır (Bkz. Teknik Özellikler). Kablo kasnağı kullanıyorsanız kabloyu her zaman tam toplayın.
6.1 Ek Tutamağı Takma
Her zaman ek tutamak (11) takılı çalışın. Ek tutamağı elle soldaki, ortadaki veya sağdaki (Gereksinime bağlı olarak) yivli deliğe vidalayın.
6.2 Güvenlik Korumasını Takma (Aşındırıcı disklerle çalışmak için)
Çalışmadan önce: Güvenlik korumasını takın.
Güvenlik gerekçesiyle, kumlama işi yaparken güvenlik koruması (12) her zaman takılı olmalıdır.
Güvenlik nedeniyle, ince tabakalama işi yapılmadan önce özel ince tabakalama koruması her zaman takılmalıdır (Bkz. 11 Aksesuarlar).
Sayfa 2’deki çizime (E) bakın.
- Çabuk çıkarma kelepçesini (15) açın. Güvenlik korumasını (12) gösterilen konuma getirin.
- Kapalı kısım operatöre bakana kadar güvenlik korumasını döndürün.
- Çabuk çıkarma kelepçesini kapatın.
- Gerekirse çabuk çıkarma kelepçesinin kelepçeleme gücünü vidayı sıkarak(16) (Çabuk çıkarma kelepçesi açıkken) arttırın.
Her zaman 3.4 mm’si güvenlik koruması tarafından kapatılan aksesuarları kullanın.
6.3 Döndürülebilir Ana Tutamak (Özelliklere bağlı olarak)
Sadece ana tutamak (10) takılıyken çalışın. Sayfa 2’deki çizime (B) bakın.
- Düğmeye (9) basın.
- Ana tutamak (10) şimdi her iki yöne 90° döndürülebilir ve yerleştirilebilir.
- Güvenli şekilde sabitlendiğinden emin olun: Ana tutamak (10) yerleştirilmeli ve yerinden oynamamalıdır.
6.4 Güç Kaynağını Bağlantısı
Şebeke prizleri zaman gecikmeli sigorta veya akım kesici tarafından korunmalıdır.
Model tanımında “WE....” olan makineler:
Dahili kendiliğinden başlatma sınırlaması (yumuşak başlatma) olanlar. Şebeke prizleri çabuk devreye giren sigortalar veya akım kesiciler kullanılarak da korunabilir.
7. Taşlama Diskini Takma
Aksesuar değiştirmeden önce şebeke fi şini çıkarın.
Makine “off ” konumunda ve mil bekleme konumunda olmalıdır.
Güvenlik nedeniyle, ince tabakalama işinizi yapmadan önce ince tabakalama korumasını takın (Bkz Bölüm 11 Aksesuarlar).
7.1 Mili Kilitlemek
Mil sadece sabitken mil kilitleme düğmesine (5) basın)!
- Mil kilitleme düğmesine (5) basın ve mil kilitleme düğmesinin yerleşene kadar mili (3) elle çevirin.
7.2 Taşlama Diskini Yerine Takma Sayfa 2’teki çizim C’ye bakın.
Model tanımına “w 2..., WE 2.... olan makineler:
- Destek fl anşını (2) mile takın. Flanş düzgün takıldığında milin üzerinde dönmemelidir.
- C çiziminde gösterildiği gibi taşlama diskini destek fl anşına (2) konumlandırın.
Taşlama diski destek fl anşı üzerinde düz bir şekilde durmalıdır.
Model tanımına “WEA 2.... olan makineler:
Kendiliğinden dengeleyici fl anşı (4) mile sürekli takılı durumdadır. Diğer açılı taşlama makinelerinin çoğunda olduğu gibi, sökülebilir destek fl anşı gerekli değildir.
Kendiliğinden dengeleyici destek fl anşı (4), taşlama çarkı, Çabuk Durdurmayı ayarlama somunu (1) ve diğer ayarlama somununun(13) temas yüzeyi temiz olmalıdır.
Gerekirse temizleyin.
- Taşlama çarkını Kendiliğinden dengeleyici destek fl anşına (4) yerleştirin. Taşlama çarkı Kendiliğinden dengeleyici destekleme fl anşının üstünde düz durmalıdır.
7.3 “Çabuk” Kelepçeleme Somununu Sıkmak/
Gevşetmek (Özelliklere bağlı olarak)
“Çabuk” kelepçeleme somununu (11) sabitlemek.
Eğer kelepçeleme sapı 8 mm’den kalınsa Çabuk”
kelepçeleme somununu kullanmayın! Bu durumda kelepçeleme somununu (13) 2 delikli anahtarla (14) kullanın.
Sadece hasarlı değilken ve kusursuz çalışır durumdayken “Çabuk” kelepçeleme somununu (11) kullanın. Ok dış yüzüğün (Bkz. Çizim Syf. 2) çentiğini göstermelidir.
- İş milini kilitleyin (Bkz. Bölüm 7.1)
- “Çabuk” kelepçeleme somununu(1) iş miline (3) takın.
Sayfa 2’deki çizime bakın.
- “Çabuk” kelepçeleme somununu elle çevirerek sıkıştırın.
- “Çabuk” kelepçeleme somununu sıkıştırmak için taşlama çarkını saat yönünde sıkıca döndürün.
Kelepçeleme somununu (1) gevşetme:
- İş milini kilitleyin (Bkz. Bölüm 7.1)
- Çıkarmak için “Çabuk” kelepçeleme somununu saat yönünün tersine döndürün.
7.4 Kelepçeleme Somununu Sıkmak/Gevşetmek (Özelliklere bağlı olarak)
Kelepçeleme somununu (13) Sıkmak:
Kelepçeleme somununun 2 tarafı farklıdır. Kelepçeleme cihazını mile şu şekilde vidalayın:
Sayfa 2’deki D çizimine bakın.
- A) İnce taşlama diskleri için:
Kelepçeleme cihazının (13) kenarı yukarı bakar. Böylece ince taşlama diski güvenli bir şekilde takılabilir.
B) Kalın taşlama diskleri için:
Kelepçeleme cihazının (13) kenarı aşağı bakar. Böylece 2 delikli somun iş miline güvenli şekilde takılabilir.
- Mili kilitleme. 2 delikli anahtarı (14) kullanarak kelepçeleme somununu (13) saat yönünde çevirerek kilitleyin.
Kelepçeleme cihazını çıkarmak
- Mili kilitleyin (Bölüm 7.1). Çıkarmak için 2 delikli anahtarı (14) kullanarak kelepçeleme somununu (13) saat yönünün tersine döndürün.
8. Kullanım
8.1 “ON” ve “OFF” konumuna getirme Makineyi her zaman iki elinizle yönlendirin.
İlk olarak “ON” konumuna getirin. Sonra aksesuarı malzemeye yönlendirin.
Fiş şebeke prizinden çıkarıldığında veya elektrik kesildiğinde aleti “OFF” konumuna getirerek istenmeyen çalışmadan sakının.
Sürekli çalışmada, elinizden kurtulmaya zorlandığında bile makine çalışmaya devam eder. Bu yüzden makineyi tutamaklarından tutun, güvenli bir pozisyon alın ve odaklanın.
Makinenin kıvrıla kıvrıla gitmemesi veya toz ve talaş almaması sağlanmalıdır. Makineyi “OFF” konumuna getirdikten sonra, motor sadece askıda olduğunda bırakın.
Sayfa 2’deki A çizimine bakın.
Torku aktif hale getirme
“ON” konumuna getirme: Kilidi (7) ok yönünde kaydırın ve tetiğe (8) basın.
“OFF” konumuna getirme: Tetiği (8) serbest bırakın.
Sürekli çalışma (Özelliklere bağlı olarak)
“ON” konumuna getirme: Kilidi (7) ok yönünde kaydırın, tetiğe (8) basın ve basılı tutun. Makine şu anda “ON” konumuna gelmiştir. Tetiği (8) kilitlemek için kilidi (7) bir kere daha ok yönünde kaydırın (sürekli çalışma).
“OFF” konumuna getirme: Tetiğe (8) basın ve serbest bırakın.
8.2 Çalışma Yönleri
Taşlama: Makineyi yüzeye tam olarak bastırın ve malzemenin yüzeyinin çok ısınmaması için makineyi ileri geri hareket ettirin.
Kaba işleme: En iyi sonuçlar için makineyi 30°-40°’lik açıyla konumlandırın.
Kesim İşleri: Her zaman diskin çalışma yönünün tersine çalışın (Çizime bakın). Aksi durumda makinenin kontrol dışı kesme nedeniyle geri tepme tehlikesi vardır.
İşlenmekte olan malzeme için uygun bir hızda makineyi tam olarak yönlendirin. Makineyi sarsmayın, aşırı güç uygulamayın veya bir taraftan diğer tarafa sallamayın.
Kumlama: Makineyi yüzeye tam olarak bastırın ve malzemenin yüzeyinin çok ısınmaması için makineyi ileri geri hareket ettirin.
Telli fırçalama: Makineyi tam olarak bastırın.
9. Temizleme
Motoru temizleme: Çalışırken elektrikli el aletinin içinde parçacık kalıntıları birikebilir. Bu aletin soğutmasını zayıfl atır. İletken oluşumu aletin koruyucu izolasyonunu zayıfl atıp elektrik tehlikesine neden olabilir.
Elektrikli el aleti sık, düzenli aralıklarla ve iyice temizlenmelidir.
Temizleme işi ön ve arka hava deliklerinin vakumlu temizleyici kullanılarak temizlenmesi veya içeri kuru hava üfl eyerek yapılmasıdır. Bu işlemden önce elektrikli el aletini güç kaynağından ayırın ve koruyucu gözlükler ve toz maskesi takın.
Tutamağı ayarlama düğmesi (9): Düğmeyi kullanarak ara sıra basınçlı hava üfl eyin (Basıldığından, 3 ana tutma pozisyonunda). Bu işlemden önce elektrikli el aletini güç kaynağından ayırın ve koruyucu gözlükler ve toz maskesi takın.
10. Sorun Giderme
Model tanımında “WE...”olan makine:
- Aşırı yük koruması: Elektronik sinyal görüntüsü (6) yanıyor ve yük hızı dramatik şekilde düşüyor. Motor ısısı çok yüksek! Soğuyana ve elektronik sinyal görüntüsü sönene kadar makineyi boşta çalıştırın.
- Aşırı yük koruması: Elektronik sinyal görüntüsü (6) yanıyor ve yük hızı yavaşça düşüyor. Motor çok yüklü.
Elektronik sinyal görüntüsü sönene kadar düşük yükte çalışın.
- Güvenlik için elektronik durma: Elektronik sinyal görüntüsü (6) yanıyor ve makine kendiliğinden
“OFF” KONUMUNA GEÇİYOR. Eğer akımın yetişme hızı çok yüksekse (Örneğin eğer makine aniden sıkışırsa veya geri tepme olursa) makine “off ” konumuna geçer. Makineyi tetik sivicinden (8) “off ” konumuna getirin. Yeniden “on”
konumuna getirin normal şekilde çalışmayı sürdürün.
Makinenin sıkışmasını engellemeye çalışın. Bkz.Bölüm 4.2.
- YENİDEN BAŞLATMA KORUMASI: Elektronik sinyal görüntüsü (6) YANIP SÖNÜYOR ve makine başlamıyor.
Yeniden başlatma koruması aktiftir. Eğer makine “on”
konumundayken şebeke fi şi takılırsa veya bir kesintinin arkasından güç geri gelirse makine başlamaz. Makineyi tekrar “off ” ve “on” konumuna getirin.
- “ON” konumuna getirildiğinde, makine maksimum hıza çok çabuk ivmeleniyor, yani başlatma akımını otomatik kısıtlama çalışmıyor (Yumuşak başlatma).
Elektronik bir hata var. Güvenikle ilgili diğer işlevler artık çalışmaz. Hemen makinenin onarımını yaptırın (Bkz.12) W 22-180 MVT, W 22-230 MVT, W 24-180 MVT, W 24-230 MVT, W 26-180 MVT, W 26-230 MVT:
- “ON” konumuna getirme işlemleri voltajda kısa süreli azalma yapar. İstenmeyen güç durumları diğer cihazlar için zararlı olabilir. 0.2 ohm’dan düşük güç empedansları herhangi bir işlev bozukluğuna yol açmamalıdır.
11. Aksesuarlar
Sadece orijinal Metabo aksesuarlarını kullanın.
Sadece bu çalışma yönergelerinde listelenen gereklilikleri ve özellikleri tam karşılayan aksesuarları kullanın.
Aksesuarları güvenli olacak şekilde takın. Eğer destekle çalışıyorsa makineyi sabitleyin. Kontrol kaybı bireysel yaralanmaya neden olabilir.
A Kaba işleme diski (Her zaman güvenlik koruması takılı çalışın)
B Katmanlı taşlama diski (Her zaman güvenlik koruması takılı çalışın)
C İnce tabakalama koruması
D İnce tabakalama diski (Her zaman ince tabakalama güvenlik koruması takılı çalışın)
E Elmas diskler (Her zaman güvenlik koruması veya ince tabakalama güvenlik koruması takılı çalışın)
F Kılavuz yuvalı ince tabakalama güvenlik koruması (makineye yerleştirin ve vidalarla sabitleyin). (Taş levhaları keserken oluşan taş tozunun alınması için uygun bir toz çıkarıcıya bağlantı sağlayan adaptörle birlikte)
G El koruması (Yandan takılan ek tutamağın altına takmak için)
H Uzatma parçaso (Destekleme diskleriyle çalışmak için. İş miliyle destekleme diski arasındaki uzaklığı yaklaşık 35 mm arttırır).
I Fiber diskler için destek diski (Her zaman destek diski kelepçeleme cihazını kullanarak takın) (Her zaman takılı el korumasıyla kullanın).
J Fiber diskler (Her zaman takılı el korumasıyla birlikte kullanın)
K Çelik telli fırçalar (Her zaman takılı el korumasıyla birlikte kullanın)
L Kesme tezgahı M Ayarlama somunu (13) N “Çabuk” kelepçeleme somunu (1)
Aksesuarların tam listesi için www.metabo.com.tr adresini veya ana kataloğu inceleyin.
12. Onarım
Elektrikli aletlerin onarımı SADECE kalifi ye elektrikçiler tarafından yapılmalıdır!
Eğer onarımı gereken Metabo el aletiniz varsa, lütfen Metabo servis merkezinizle iletişime geçin.
Adresler için www.metabo.com.tr adresine bakınız.
Yedek parça listesini www.metabo.com.tr adresinden indirebilirsiniz.
13. Çevreyi Koruma
Ortaya çıkan taşlama tozları zararlı maddeler içerebilir. Uygun şekilde elden çıkarın.
Çevreye uyumlu elden çıkarmayla bve kullanılmayan makinelerin, paketlerin ve aksesuarların geri dönüşümüyle ilgili ulusal düzenlemelere uyun.
Sadece Avrupa Birliği ülkeleri için: El aletlerinizi hiçbir zaman ev atıklarının bulunduğu çöplüğe atmayın!
Elektrik ve elektronik donanımla ilgili European Guideline 2002/96/EC’ye ve bunun ulusal yasalardaki uygulamasına göre kullanılmış el aletleri ayrı şekilde toplanmalı ve çevreye uygun geri dönüşüm için teslim edilmelidir.
14. Teknik Özellikler
Açıklayıcı notlar sayfa 3’tedir. Teknolojik ilerlemelerden kaynaklanan değişiklik yapma hakkımız saklıdır.
Ø = Aksesuarın maksimum çapı
tmax,1 = Kelepçeleme somununu (13) kullanırken kelepçeleme kolunun izin verilen maksimum kalınlığı
tmax,2 = “Çabuk” kelepçeleme somununu (1) kullanırken kelepçeleme kolunun izin verilen maksimum kalınlığı
tmax,3 = Kumlama diski/kesim diski: Aksesuarın maksimum kalınlığı
M = İş mili dişi
l = Taşlama milinin uzunluğu n = Yüksüz hız (Maksimum hız) P1 = Anma giriş gücü P2 = Güç çıkışı
m = Şebeke kablosu olmadan ağırlık Ölçülen değerler EN 60745’e uygun şekilde saptanmıştır.
Makine koruma sınıfı II
~
AC GüçBelirtilen teknik özellikler toleransa tabidir (Geçerli olan ilgili standartlara uygun olarak).
Emisyon Değerleri
Bu değerler elektrikli el aletinin emisyonlarını değerlendirmeyi ve farklı el aletlerini karşılaştırmayı olanaklı kılar. Çalışma koşullarına bağlı olarak elektrikli el aletinin veya aksesuarın durumu, güncel yük daha çok ya da az olabilir.Değerlendirme yapmak amacıyla yük düşük olduğunda lütfen molalar ve aralar verin. Ayarlanan değerlendirmelere dayanarak kullanıcı için koruyucu önlemler alın (Örneğin organizasyon önlemleri).
EN60745’e uygun olarak belirlenen vibrasyon toplam değeri (Üç yönün vektör toplamı)
ah,SG = Titreşim emisyon değeri (Yüzey taşlama) ah,DS = Titreşim emisyon değeri (Kumlama diski) Kh,SG/DS = Kararsızlık (titreşim)
Tipi A-etkin algılanan ses düzeyleri:
LpA = Ses basınç düzeyi LWA = Akustik güç düzeyi KpA, KWA = Kararsızlık
Kulak koruyucular takın!
Şehir Servis Adres Telefon Faks
Adana ACK Mekanik Ulucami Mahallesi 25019 Sokak No.: 20/A 0 (322) 359 13 33 0 (322) 359 13 34
Adana Omser Teknik Yeşiloba Mahallesi 46023 Sokak No.: 11/A Seyhan 0 (322) 428 92 23 0 (322) 428 92 22
Afyon Teksan Hırdavat Marulcu Mahallesi Kadınana Caddesi No.: 54 0 (272) 214 28 43 0 (272) 215 29 49
Aksaray Kaynar Hırdavat 2013 Nolu Sokak No.: 1 0 (382) 215 12 88 0 (382) 215 00 43
Amasya Akotek Bobinaj Yeniyol Caddesi No.: 85 Gümüşlü Camii Arkası 0 (358) 218 71 19 0 (358) 212 91 99
Ankara Tezcan Elektrik Bobinaj (Merkez) 1230/1 Sokak (Eski 42 A Sokak) No.: 38 Ostim 0 (312) 354 80 21 0 (312) 354 80 26 Ankara Tezcan Elektrik Bobinaj (Şube) Yeni Sanayi Demir Caddesi No.: 64 Dışkapı 0 (312) 311 28 09 0 (312) 310 19 61
Ankara Tezcan Elektrik Bobinaj (Şube) Çalım Sokak 32/E Siteler 0 (312) 348 63 88 0 (312) 348 63 00
Ankara Bilim Elektrik 1169 Sokak (Eski 1.Sokak) Armağan Pasajı No: 102/18 Ostim 0 (312) 385 30 41 0 (312) 385 35 45
Antalya Gökler Makine Eski Sanayi Sitesi 676 Sokak No.: 93 0 (242) 343 21 29 0 (242) 345 19 47
Antalya/Alanya Abalıoğlu Bobinaj Sanayi Girişi Çağrıcı Sitesi A Blok No.: 9/A 0 (242) 512 63 18 0 (242) 512 63 18
Aydın Taciroğlu Kaya Bobinaj 1.Sanayi Sitesi Üst Sanayi Caddesi 2.Sokak No.: 31 0 (256) 212 70 48 0 (256) 214 90 70
Aydın/Nazilli Dikmen-Ay Bobinaj Karaçay Mahallesi 257.Sokak No.: 22 0 (256) 312 80 56 -
Balıkesir Sunay Bobinaj Yeni Sanayi Sitesi19 Ağustos Caddesi No.: 28 0 (266) 246 52 70 0 (266) 246 55 12
Balıkesir/ Bandırma Marmara Bobinaj 17 Eylül Mahallesi Atatürk Caddesi No.: 207/C 0 (266) 713 66 52 -
Batman Hikmetyar Bilge Yeni Mahalle 1014 Sokak No.: 16/7 0 (488) 214 56 64 -
Burdur/Bucak Ünal Bobinaj Sanayi Mahallesi Oğuzhan Sanayi Sitesi 2476 Sokak No.: 35 0 (248) 325 52 56 0 (248) 325 52 56
Burdur Çevikler Bobinaj Yeni Sanayi Sitesi 2.Blok No.: 8 0 (248) 252 94 37 0 (248) 252 94 37
Bursa Vokart (Merkez) Gazcılar Caddesi Erikli Bahçe Sokak No.: 7/B Osmangazi 0 (224) 254 48 75 0 (224) 254 48 75
Bursa Vokart (Şube) Beşevler Küçük Sanayi Sitesi 47 Sokak Parkop No.: 67 Nilüfer 0 (224) 441 57 00 0 (224) 443 47 57 Bursa/İnegöl Çağ Teknik Bobinaj Mahmudiye Mahallesi Ertuğrul Gazi Caddesi No.: 21 0 (224) 715 57 37 0 (224) 715 57 37
Çanakkale Sistem Makine Bobinaj Yeni Sanayi Sitesi 6.Blok No.: 12 0 (286) 212 35 78 0 (286) 212 25 71
Çanakkale/Biga Şahin Bobinaj Makine (Merkez) İstiklal Caddesi No.: 154 0 (286) 316 11 71 0 (286) 317 01 33
Çanakkale/Biga Şahin Bobinaj Makine (Şube) 2 Nolu Sanayi Sİtesi16.Sokak No.: 13 0 (286) 317 01 34 0 (286) 317 01 33
Çorum Emek Bobinaj Küçük Sanayi Sitesi 23.Caddesi No.: 5/C 0 (364) 234 68 84 0 (364) 234 68 85
Denizli Örsler Bobinaj Ahi Sinan Caddesi Sedef Çarşısı No.: 9-10 0 (258) 261 42 74 0 (258) 265 23 53
Diyarbakır Gama Bobinaj Urfa Yolu Üzeri Selahattin Eyyubi Mh. Kale Koop. B Blok Altı No.: 33/A 0 (412) 237 31 58 0 (412) 237 31 58
Düzce Yıldız Makine (Merkez) Burhaniye Mahallesi General Kazım Sokak No.: 1 0 (380) 514 70 56 0 (380) 523 15 96
Düzce Yıldız Makine (Şube) Sanayi Çarşısı 4.Sokak No.: 27 0 (380) 514 70 56 0 (380) 523 15 96
Elazığ Tekser Teknik Servis Sanayi Sitesi 10.Sokak No.: 4 0 (424) 224 83 14 0 (424) 224 83 14
Erzincan Ümit Elektrik Makine Sanayi Çarşısı 767 Sokak No.: 54 0 (446) 224 08 01 0 (446) 224 01 32
Erzurum Ümit Teknik Cennet Çeşme Caddesi Bakırcı Apt.No.: 10/A 0 (442) 235 05 72 0 (446) 224 01 32
Eskişehir Aytu Elektrik (Merkez) Işıklar Mahallesi Sivrihisar Caddesi No.: 85/C 0 (222) 231 16 02 0 (222) 231 16 02
Eskişehir Aytu Elektrik (Şube) Teksan Tornacılar Sitesi D Blok No.: 9/10 0 (222) 228 17 51 0 (222) 228 17 71
Gaziantep Özdemir Bobinaj İsmetpaşa Mahallesi İlk Bld. Başk. Caddesi No.: 2/B 0 (342) 231 60 88 0 (342) 232 22 81
Gaziantep Öz-Türk Bobinaj K.S.S Anafartalar Bulvarı Sosyal Tesisler Yanı 4.Blok No: 16 0 (342) 235 54 42 0 (342) 235 14 46
Giresun Özcan Teknik Hacı Siyam Mahallesi Fatih Caddesi No.: 94/B 0 (454) 212 17 35 0 (454) 212 17 35
Hatay Özteknik Kaynak Payas Küçük Sanayi Sitesi Dere Sokak 5.Blok B/7 No.: 7 0 (326) 718 15 19 0 (326) 718 15 79
Hatay Pak-İş Bobinaj (Merkez) Eski Sanayi Sitesi 2.Cadde No.: 10 0 (326) 215 64 73 0 (326) 215 64 73
Hatay Pak-İş Bobinaj (Şube) Yeni Sanayi Sitesi 6.İniş 4.Cadde No.: 10 Antakya 0 (326) 221 15 45 0 (326) 215 64 73
Hatay Pak-İş Bobinaj (Şube) Kurtuluş Caddesi No.: 156 Antakya 0 (326) 215 64 77 0 (326) 215 64 73
İstanbul/Karaköy Alp Elektrik Tersane Caddesi Abdülsellah Sokak Bilgin Han No.: 5 0 (212) 253 58 81 0 (212) 253 59 03 İstanbul/Perpa Birlik Elektromekanik Perpa Ticaret Merkezi B Blok Kat:4 No.: 318 0 (212) 222 94 18 0 (212) 222 94 66
İstanbul/Perpa Demirhas Makine Perpa Ticaret Merkezi B Blok Kat:8 No.: 995 0 (212) 320 22 61 0 (212) 320 22 61
İstanbul/Beylikdüzü Ata Bobinaj Beykent Sanayi Sitesi Tuna Sokak No.: 384 0 (212) 872 44 34 0 (212) 872 44 34
İstanbul/Çağlayan Kardeşler Bobinaj Elektrik Kağıthane Caddesi No.: 47 0 (212) 224 97 54 0 (212) 233 52 92
İstanbul/Çağlayan Demirhas Makine Çağlayan Mahallesi Sinanpaşa Caddesi No.: 5 0 (212) 240 69 69 0 (212) 232 21 21
İstanbul/Sefaköy Aypar Elektrik Mehmet Kartal Fevzi Çakmak Mahallesi Ahmet Kocabıyık Sokak No.: 23/C 0 (212) 540 55 63 0 (212) 426 70 04 İstanbul/Halkalı Aypar Elektrik Salih Kartal Merkez Mahallesi Fatih Caddesi Funda Sokak No.: 32 0 (212) 548 67 06 0 (212) 548 67 06
İstanbul/Tuzla Coşkun Makine Rauf Orbay Caddesi Kelebek Sokak No.: 5 0 (216) 446 01 68 0 (216) 446 01 68
İstanbul/Dudullu Aydın Bobinaj İmes Sanayi Sitesi 3.Sosyal Tesisler No.: 17 0 (216) 415 10 96 0 (216) 540 71 08
YETKİLİ TAMİR SERVİSLERİ
Şehir Servis Adres Telefon Faks
İstanbul/Ümraniye Pratik Elektromekanik Alemdağ Caddesi Rüzgarlı Sokak No.: 9/B 0 (216) 328 21 36 0 (216) 344 03 50
İstanbul/Kartal Aykut Elektrik Karlıktepe Mahallesi Soğanlık Caddesi No.: 50/B 0 (216) 488 04 56 0 (216) 488 42 68
İzmir Şenkar Bobinaj 1.Sanayi Sitesi 2826 Sokak No.: 36/1 0 (232) 457 90 18 0 (232) 458 83 85
İzmir/Çiğli Kent Bobinaj Ata Sanayi Sitesi 8780/33 Sokak No.: 50 0 (232) 328 10 33 0 (232) 328 31 15
İzmir İrfan Bobinaj Basmane 1310 Sokak No.: 41/B 0 (232) 425 35 49 0 (232) 441 52 49
K.maraş Altunbaş Bobinaj Yeni Sanayi Sitesi Sanayi Caddesi No.: 12 0 (344) 236 21 80 0 (344) 236 21 80
K.maraş/Elbistan Üstün Bobinaj Sanayi Sitesi 15.Blok No.: 4 0 (344) 413 64 93 0 (344) 413 64 93
Karabük Damla Elektrik Hürriyet Mahallesi Aktaş Caddesi Bağ-Kur Altı No.: 17/B 0 (370) 412 77 00 0 (370) 412 77 00
Karaman Özpa Elektrik Bobinaj Yeni Sanayi Sitesi 676 Sokak No.: 16 0 (338) 213 10 20 0 (338) 213 10 20
Kayseri Akın Elektrik Eski Sanayi 5.Caddesi No.: 8-D 0 (352) 336 41 23 0 (352) 320 49 04
Kayseri Anadolu Elektrik Sanayi Bölgesi 3.Caddesi No.: 5/B 0 (352) 336 27 08 0 (352) 336 89 75
Kırıkkale Levent Bobinaj Sanayi Çarşısı Dumlupınar Caddesi No.: 14 0 (318) 245 25 85 0 (318) 245 25 85
Kırşehir Emek Bobinaj Kılıçözü Sanayi Sitesi 23 Blok No.: 2 0 (386) 252 62 40 0 (386) 252 62 40
Kocaeli Çetinkaya Elektromekanik Sanayi Mahallesi İzmit Sanayi Sitesi 12.Cadde 11.Blok No.: 1 0 (262) 335 13 20 0 (262) 335 13 22 Kocaeli Eso Ada Elektrik Vezirçiftliği Mahallesi Ali Aygün Sokak No.: 12 Kullar/Başiskele 0 (262) 349 44 20 0 (262) 349 44 29
Kocaeli/Gebze İnce Motor Mustafapaşa Mahallesi 712 Sokak No.: 30 0 (262) 646 46 15 0 (262) 646 55 98
Konya Yavuzhan Bobinaj (Merkez) Karatay Sanayi Çobandere Sokak No.: 20 0 (332) 233 29 60 0 (332) 238 01 52
Konya Yavuzhan Bobinaj (Şube) 2.Organize Sanayi Bölge Müdürlüğü Arkası No.: 18 0 (332) 239 01 91 0 (332) 238 01 52
Konya TYB Bobinaj Fevzi Çakmak Mahallesi 10562 Sokak No.: 24 0 (332) 342 45 00 0 (332) 342 45 00
Konya Ömeroğlu Hırdavat Anadolu Sanayi H.Han Mahallesi Abkes Sokak No.: 19 0 (332) 248 88 12 0 (332) 248 88 03
Malatya Öz Üstün Bobinaj Yeni Sanayi Sitesi 2.Caddesi 8.Sokak No.: 7 0 (422) 336 43 93 0 (422) 336 30 55
Manisa İrfan Bobinaj Mehmet Akif Ersoy Caddesi No.: 86/A 0 (236) 236 22 96 0 (236) 236 22 97
Mersin Flaş Bobinaj Sanayi Sitesi 159.Caddesi No.: 4/D 0 (324) 336 02 32 0 (324) 336 02 32
Mersin Şekerler Elektrik Bobinaj Nusratiye Mahallesi 5005 Sokak Anadolu Apt. Altı No.: 21/A 0 (324) 336 35 55 0 (324) 336 70 98
Muğla/Fethiye Merkez Bobinaj İnönü Bulvarı No.: 74 0 (252) 612 10 51 -
Muğla/Marmaris Ata Teknik Yeniyol Caddesi 77 Sokak No.: 1/3 0 (252) 412 19 48 0 (252) 412 19 48
Niğde Güven Elektrik Şahinali Mahallesi Faik Şahenk Bulvarı Altın Apt.No.: 31/C 0 (388) 213 31 75 0 (388) 232 95 36 Ordu Kahvecioğlu Elektrik Bobinaj Durugöl Mahallesi Atatürk Bulvarı No.: 205 0 (452) 233 13 35 0 (452) 233 13 35 Rize Arif Elektroteknik Tophane Mahallesi Menderes Bulvarı No.: 212 0 (464) 212 09 32 0 (464) 213 18 49 Sakarya/Adapazarı AOG Elektrik Makine Papuçcular Mahallesi Adnan Menderes Caddesi Saka Sitesi No.: 18 C/D 0 (264) 273 43 18 0 (264) 273 43 18 Sakarya/Adapazarı Engin Elektrik Bobinaj Maltepe Mahallesi Ş.Metin Akkuş Sokak No.: 19 0 (264) 291 05 67 0 (264) 291 05 67
Samsun As Bobinaj Sanayi Sitesi Ahi Evran Caddesi No.: 38 0 (362) 238 09 66 0 (362) 238 09 66
Samsun Güven Bobinaj Sanayi Sitesi 29.Sokak No.: 6 0 (362) 228 83 96 -
Sivas Gür-Ay Elektrik Şehitler Caddesi Sanayi Çarşısı No.: 6 0 (346) 221 42 95 0 (346) 223 11 87
Tekirdağ Kıyak Bobinaj Şaraphane Yolu No.: 58 0 (282) 262 75 60 0 (282) 262 75 60
Tekirdağ/Çorlu Ümit Elektrik Şeyh Sinan Mahallesi Ereğli Sokak Kılavuz İşhanı No.: 1 0 (282) 653 27 77 0 (282) 653 15 83
Tokat Çetin Elektrik Sanayi Sitesi Cami Altı No.: 13 0 (356) 214 63 07 -
Trabzon Makine Market Rize Caddesi Demirkırlar İş Merkezi Zemin Kat No.: 70 Değirmendere 0 (462) 328 14 80 0 (462) 328 14 84
Trabzon Saran Bobinaj Değirmendere Mahallesi Rize Caddesi Altın Sokak No.: 4 0 (462) 325 45 64 0 (462) 325 45 64
Uşak Zengin Bobinaj İslice Mahallesi Şehit İbrahim Aydın Sokak No.: 12 0 (276) 227 27 46 0 (276) 227 27 46 Van Özen Bobinaj Elektrik Vali Mithat Bey Cd. Halk Eğitim Arkası Armoni İş Merkezi No.: 3 0 (432) 214 22 27 0 (432) 215 38 27 Zonguldak/Kdz.Ereğli Tümen Bobinaj Sanayi Sitesi Kışla Mahallesi D Blok No.: 17 0 (372) 323 74 97 0 (372) 323 74 97
YETKİLİ TAMİR SERVİSLERİ
Made in GERMANY
Metabowerke GmbH, 72622 Nürtingen, Germany www.metabo.com
ÜRETİCİ FİRMA
Bankalar Caddesi No.: 23 Karaköy 34420 İSTANBUL / TÜRKİYE Tel: 0 (212) 256 49 50 Faks: 0 (212) 256 23 20 Posta Kutusu: 283 Karaköy
www.burla.com
İTHALATÇI FİRMA
Akçaburgaz Mahallesi Mareşal Fevzi Çakmak Caddesi No:7 Esenyurt - İSTANBUL Tel: 0 (212) 256 49 50 Faks: 0 (212) 256 51 86
[email protected] www.burla.com
