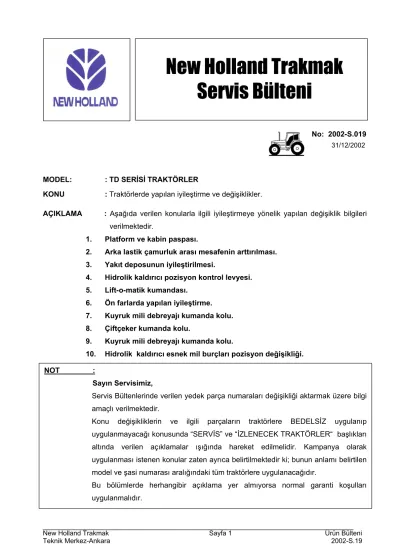

New Holland Trakmak Servis Bülteni

(1)

New Holland Trakmak Servis Bülteni

No: 2002-S.019 31/12/2002

MODEL: : TD SERİSİ TRAKTÖRLER

KONU : Traktörlerde yapılan iyileştirme ve değişiklikler.

AÇIKLAMA : Aşağıda verilen konularla ilgili iyileştirmeye yönelik yapılan değişiklik bilgileri verilmektedir.

1. Platform ve kabin paspası.

2. Arka lastik çamurluk arası mesafenin arttırılması.

3. Yakıt deposunun iyileştirilmesi.

4. Hidrolik kaldırıcı pozisyon kontrol levyesi.

5. Lift-o-matik kumandası.

6. Ön farlarda yapılan iyileştirme.

7. Kuyruk mili debreyajı kumanda kolu.

8. Çiftçeker kumanda kolu.

9. Kuyruk mili debreyajı kumanda kolu.

10. Hidrolik kaldırıcı esnek mil burçları pozisyon değişikliği.

NOT :

Sayın Servisimiz,

Servis Bültenlerinde verilen yedek parça numaraları değişikliği aktarmak üzere bilgi amaçlı verilmektedir.

Konu değişikliklerin ve ilgili parçaların traktörlere BEDELSİZ uygulanıp uygulanmayacağı konusunda “SERVİS” ve “İZLENECEK TRAKTÖRLER“ başlıkları altında verilen açıklamalar ışığında hareket edilmelidir. Kampanya olarak uygulanması istenen konular zaten ayrıca belirtilmektedir ki; bunun anlamı belirtilen model ve şasi numarası aralığındaki tüm traktörlere uygulanacağıdır.

Bu bölümlerde herhangibir açıklama yer almıyorsa normal garanti koşulları uygulanmalıdır.

(2)

MODEL : TD serisi traktörler

KONU : Platform ve kabin paspası.

AÇIKLAMA : Platform ve kabin paspasının temin edildiği kaynak değiştirilerek mevcut paspaslarda görülen deformasyon, kabarma ve uçlardaki açılma problemi önlenmiş ve iyi bir görüntü sağlanmıştır.

Eski platform paspası. Yeni platform paspası.

Eski kabin paspası. Yeni kabin paspası.

DURUM

ÜRETİM : HFD001558 şasi no’lu kabinli traktörden itibaren uygulama başlamıştır.

Aynı değişiklik platformlu traktörlerde de uygulanacaktır.

SERVİS : -

HFD003178 PLATFORMLU İLK ŞASİ İZLENECEK

TRAKTÖRLER : Garanti süresi içerisindeki traktörlerde katları arasında açılma, ortadan aşırı kabarma ve montaj hatalarına bağlı yırtılma görülen paspaslar yenisiyle değiştirilecektir.

YEDEK PARÇA : Uygulamayla birlikte kullanılmaya başlanan yeni paspasların mevcut numaraları değişmemiştir.

Açıklama Adet Parça no

Platform paspası 1 5093501

Kabin paspası 1 5090512

(3)

MODEL: : 18.4 R 34 (460x85 R 34) lastikli TD 95 D traktörler.

KONU : Arka lastik çamurluk arası mesafenin arttırılmasına yönelik iyileştirme.

AÇIKLAMA : Müşterilerimizden gelen lastik ile çamurluk arasına çamur sıkışması şikayetlerini çözmek amacıyla 18.4R34 arka lastikli traktörlerde çamurlukların formu değiştirilerek çözüm sağlanmıştır.

Eski çamurluklar. Yeni çamurluklar.

DURUM

ÜRETİM : Uygulama HFD001661 şasi no’lu traktörden itibaren standart olarak başlatılmıştır.

SERVİS : Kullanım şartlarına bağlı olarak çamurluk arası mesafenin azlığı sebebiyle arıza yaşanan traktörlerde yeni parçalar Bölge Teknik Sorumluları bilgisi dahilinde değiştirilecektir.

İZLENECEK TRAKTÖRLER : -

YEDEK PARÇA : Değişiklikle devreye giren yeni parçaların kabinli ve platformlu tipler için numaraları aşağıda verilmiştir.

Eski parça no Açıklama Adet Yeni parça no 5090465 Çamurluk üst parça – platformlu - sağ 1 5094082 5090466 Çamurluk üst parça – platformlu - sol 1 5094083 5089570 Çamurluk üst parça – kabinli - sağ 1 5093464 5089571 Çamurluk üst parça – kabinli - sol 1 5093463

5089572 Plastik uzantı – platformlu - sağ 1 5093467 5089573 Plastik uzantı – platformlu - sol 1 5093465

5089624 Plastik uzantı – kabinli - sağ 1 5093470 5089625 Plastik uzantı – kabinli - sol 1 5093469

-

Fitil 2 5093471

――― o ―――

(4)

MODEL: : TD Serisi traktörler.

KONU : Yakıt deposunun iyileştirilmesi.

AÇIKLAMA : Özellikle meyilli arazilerdeki kullanıma bağlı olarak ortaya çıkan, depoda yakıt olmasına rağmen traktör hava yapıyor ve depo kapasitesi tam olarak kullanılamıyor şikayetlerini gidermek üzere yapılan değişiklikle yakıt deposunun alt kısmında oluşturulan hazne vasıtasıyla depo kapasitesinin daha verimli kullanılması sağlanmıştır.

Değişikikle şamandıra üzerindeki yakıt emiş borusunun yeni oluşturulan hazne içindeki yakıtı alacak şekilde boyu uzatılmıştır.

Depo alt boşaltma tapasının da yeri değiştirilerek depo altındaki haznenin alt noktasına taşınmıştır.

Bunlara bağlı olarak yakıt deposu muhafaza sacının formu da değişmiştir.

Yine bu değişiklikle, yakıt şamandırası mekanizmasının depo içerisindeki yakıtın hareketlerine bağlı olarak arızalanması riskini ortadan kaldırmak şamandıra topunun yönü değiştirilerek yakıtın depo içindeki dalgalanmasından daha az etkilenecek şekilde konumlandırılmıştır.

Yeni yakıt deposu . DURUM

ÜRETİM : Değişiklik HFD001524 şasi numaralı traktörden itibaren standart olarak başlatılmıştır.

SERVİS : Kullanım şartlarına bağlı olarak yukarıda açıklanan şekilde şikayeti olan müşterilerin traktörlerine yeni tip yakıt deposu ve diğer parçaları takılmalıdır.

YEDEK PARÇA : Değişiklikle devreye giren yeni parça numaraları aşağıda verilmiştir.

Eski parça no Açıklama Adet Yeni parça no

5090951 Yakıt deposu 1 5093641

5089667 Yakıt deposu muhafaza sacı 1 5093640

5089675 Yakıt şamandırası 1 5093647

Depo koruma lastiği (ilave) 4 5092858

(5)

MODEL: : TD serisi traktörler

KONU : Hidrolik kaldırıcı pozisyon kontrol levyesi.

AÇIKLAMA : Kullanıcılarımızdan gelen istekler doğrultusunda pozisyon kontrol levyesinin formu değiştirilerek platformlularda çamurluk ve kabinlilerde döşeme ile levye arasındaki boşluk arttırılarak daha kolay ulaşım ve kullanım kolaylığı sağlanmıştır.

Eski tip pozisyon kontrol levyesi. Yeni tip pozisyon kontrol levyesi.

DURUM

ÜRETİM : HFD001549 şasi no’lu platformlu traktörden itibaren uygulama başlamıştır.

Aynı değişiklik kabin no 535 ’den itibaren kabinli traktörlerde de uygulanmaya başlanmıştır.

SERVİS : -

YEDEK PARÇA : Uygulamayla birlikte devreye giren yeni pozisyon ve güç kontrol levyelerinin parça numaraları değişmemiştir.

Açıklama Adet Parça no Pozisyon kontrol levyesi. 1 5090504 Güç kontrol levyesi. 1 5090503

――― o ―――

(6)

MODEL : TD serisi traktörler.

KONU : Lift-o-matik kumandası

AÇIKLAMA : Lift-o-matik kumandasının yeri yükseltilerek kullanıcılarımıza daha kolay ulaşım ve kolay kullanım imakanı sağlanmıştır.

Önceki lift-o-matik kumandası. Yeni tip lift-o-matik kumandası.

DURUM

ÜRETİM : HFD001345 şasi no’lu platformlu traktörden itibaren uygulama başlamıştır.

Aynı değişiklik kabinli traktörlerde de uygulanacaktır.

SERVİS : -

İZLENECEK TRAKTÖRLER : - YEDEK PARÇA : -

――― o ―――

KONU : Ön farlarda yapılan iyileştirme.

AÇIKLAMA : Ön farlara su ve toz girişini önlemek amacıyla farların cam sıvamalarında iyileştirme yapılmış, ayrıca farın arkasındaki toz lastiği üzerinde açılan delik ile de farlardaki buharlaşma önlenmiştir.

DURUM

ÜRETİM : HFD001364 şasi numaralı traktörden itibaren yeni parçalar takılmaktadır.

SERVİS : -

YEDEK PARÇA : Farların parça numaraları değişmemiştir. Yedek parçada önlem alınmış parçalar mevcuttur.

――― o ―――

(7)

KONU : Kuyruk mili debreyajı kumanda kolu.

AÇIKLAMA : Kuyruk mili debreyajı kumanda kolunun sert çalışmasını önlemek amacıyla yapılan çalışma neticesi kumanda kolunun boyu 20mm. uzatılmış ve daha yumuşak çalışması sağlanmıştır.

20 mm

Kuyruk mili debreyajı kumanda kolu.

DURU

ÜRETİM : HFD001534 şasi no’lu traktörden itibaren uygulama başlamıştır.

SERVİS : -

YEDEK PARÇA : Uygulamayla birlikte devreye giren yeni kuyruk mili debreyajı kumanda kolunun parça numarası değişmemiştir.

Parça no Açıklama Adet 5090669 K.mili debreyajı kumanda kolu

komplesi 1

――― o ―――

(8)

MODEL: : TD serisi çiftçeker traktörler KONU : Çiftçeker kumanda kolu.

AÇIKLAMA : Daha kolay kumanda imkanı sağlamak amacıyla çiftçeker kumanda kolunun boyu 50mm. uzatılmıştır.

Eski çiftçeker kumanda kolu. Yeni çiftçeker kumanda kolu.

DURUM

ÜRETİM : HFD001534 şasi no’lu traktörden itibaren tüm çiftçeker traktörlerde uygulama başlamıştır.

SERVİS : -

YEDEK PARÇA : Uygulamayla birlikte devreye giren yeni parçanın numarası aşağıda verilmiştir.

Eski parça no Açıklama Adet Yeni parça no 5172875 Çiftçeker kumanda levyesi. 1 5093415

――― o ―――

(9)

MODEL: : TD 85D, TD 85D DT, TD 95D ve TD 95D DT traktörler KONU : Hidrolik kaldırıcı esnek mil burçları pozisyon değişikliği.

AÇIKLAMA : Hidrolik kaldırıcı kollarının esnek mil üzerine bağlantısında kullanılan burçlar (1) 80-95 HP traktörlerde aşağıda sağdaki resimde görüldüğü gibi dış pozisyonda takılmaya başlanmıştır

Kullanıcılarımız burçları (1) kullanılan ekipman, yapılan iş ve arazi yapısına bağlı olarak;

• Kültüvatör, çapa makinası, vb. ekipmanlarla yapılan hafif işler (ikincil toprak işleme) için aşağıda soldaki resimde görüldüğü şekilde içeriye,

• Pulluk, dipkazan, vb. ekipmanlarla yapılan ağır işler (birincil toprak işleme) için aşağıda sağdaki resimde görüldüğü şekilde dışarıya, takmalıdır.

DURUM

ÜRETİM : HFD001078 şasi numaralı traktörden itibaren burçlar iç pozisyonda takılmaya başlanmıştır.

SERVİS : Kullanıcılarımıza esnek mil burçarının hafif işler ve ekipmanlar için içe ve ağır işler ve ekipmanlar için de dışarıya takılarak kullanılması gerektiği anlatılmalıdır. Konuya ilişkin detay bilgiler “TD Serisi Kullanım Bakım” kitabı

“Bölüm 2 sayfa 33 “ de verilmektedir.

İZLENECEK TRAKTÖRLER : - YEDEK PARÇA : -.

――― o ―――
