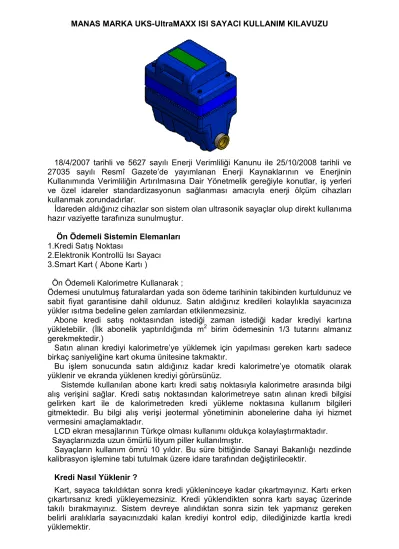

MANAS MARKA UKS-UltraMAXX ISI SAYACI KULLANIM KILAVUZU
18/4/2007 tarihli ve 5627 sayılı Enerji Verimliliği Kanunu ile 25/10/2008 tarihli ve 27035 sayılı Resmî Gazete’de yayımlanan Enerji Kaynaklarının ve Enerjinin Kullanımında Verimliliğin Artırılmasına Dair Yönetmelik gereğiyle konutlar, iş yerleri ve özel idareler standardizasyonun sağlanması amacıyla enerji ölçüm cihazları kullanmak zorundadırlar.
İdareden aldığınız cihazlar son sistem olan ultrasonik sayaçlar olup direkt kullanıma hazır vaziyette tarafınıza sunulmuştur.
Ön Ödemeli Sistemin Elemanları 1.Kredi Satış Noktası
2.Elektronik Kontrollü Isı Sayacı 3.Smart Kart ( Abone Kartı )
Ön Ödemeli Kalorimetre Kullanarak ;
Ödemesi unutulmuş faturalardan yada son ödeme tarihinin takibinden kurtuldunuz ve sabit fiyat garantisine dahil oldunuz. Satın aldığınız kredileri kolaylıkla sayacınıza yükler ısıtma bedeline gelen zamlardan etkilenmezsiniz.
Abone kredi satış noktasından istediği zaman istediği kadar krediyi kartına yükletebilir. (İlk abonelik yaptırıldığında m2 birim ödemesinin 1/3 tutarını almanız gerekmektedir.)
Satın alınan krediyi kalorimetre’ye yüklemek için yapılması gereken kartı sadece birkaç saniyeliğine kart okuma ünitesine takmaktır.
Bu işlem sonucunda satın aldığınız kadar kredi kalorimetre’ye otomatik olarak yüklenir ve ekranda yüklenen krediyi görürsünüz.
Sistemde kullanılan abone kartı kredi satış noktasıyla kalorimetre arasında bilgi alış verişini sağlar. Kredi satış noktasından kalorimetreye satın alınan kredi bilgisi gelirken kart ile de kalorimetreden kredi yükleme noktasına kullanım bilgileri gitmektedir. Bu bilgi alış verişi jeotermal yönetiminin abonelerine daha iyi hizmet vermesini amaçlamaktadır.
LCD ekran mesajlarının Türkçe olması kullanımı oldukça kolaylaştırmaktadır.
Sayaçlarınızda uzun ömürlü lityum piller kullanılmıştır.
Sayaçların kullanım ömrü 10 yıldır. Bu süre bittiğinde Sanayi Bakanlığı nezdinde kalibrasyon işlemine tabi tutulmak üzere idare tarafından değiştirilecektir.
Kredi Nasıl Yüklenir ?
Kart, sayaca takıldıktan sonra kredi yükleninceye kadar çıkartmayınız. Kartı erken çıkartırsanız kredi yükleyemezsiniz. Kredi yüklendikten sonra kartı sayaç üzerinde takılı bırakmayınız. Sistem devreye alındıktan sonra sizin tek yapmanız gereken belirli aralıklarla sayacınızdaki kalan krediyi kontrol edip, dilediğinizde kartla kredi yüklemektir.
Yedek Kredi:
Akıllı kart üzerinde ana ve yedek kredi olarak iki bölüm bulunmaktadır.
Sayaca kart takıldığında önce ana kredi yüklenir. Ana kredi bittiği zaman sayaç vanasını kapatır. Yedek kredi sayaçta ana kredi bittiği zaman yüklenebilir. Ana kredisiniz bittiğinde kartınızı tekrar enerji yönetim modülünüze taktığınızda yedek kredi yüklenir. Yedek kredi tekrar kontör alana kadar abonenin ihtiyacını karşılaması içindir.
-Sistemin çalışma yapısı-
Nelere Dikkat Edilmeli
Kart, sayaca takıldıktan sonra kredi yükleninceye kadar çıkartmayınız.
Kartı erken çıkartırsanız kredi yükleyemezsiniz.
Kredi yüklendikten sonra kartı sayaçta takılı bırakmayınız.
Abone kartınızın kaybolması veya bozulması halinde(kartınızı kırıp bükmeyiniz, mikroçipini çizmeyiniz, aksi takdirde akıllı kartınız kullanılmaz hale gelir.) idare yetkililerine başvurarak yeni kartı ücreti mukabilinde alabilirsiniz.
Sayacınızı kimyasal maddelerden, darbelerden ve ateşe karşı koruyunuz.
Sayacınızın elektronik bölümüne su, nem girmesine engel olunmalıdır.
Sayacınızdaki yüklü kredi miktarını, mesaj ve uyarıları belirli aralıklarla kontrol ediniz
Krediniz bitmeden de dilediğiniz kadar kredi satın alıp yükleyebilirsiniz.
Vanalarınızda termostatik vana kullanmanızı tavsiye etmekteyiz. Bu sayacınızdaki krediyi daha doğru ve performanslı kullanmanızı sağlayacaktır.
Dairenizde kullanmadığınız bölümlerin (salon, misafir odası vb.) vanalarını kapatınız. Bu sayede boştan yere enerji harcamanızı ortadan kaldırarak sayacınızdaki krediyi daha uzun süre kullanmanızı sağlayacaktır.
Dairenizin metrajı ne kadar büyük ise, duvar-pencere izolasyonunuz ne kadar kötü ise, cepheniz (kuzey, güney vb.) ne yönde ise, alt ve üst komşularınızın yakıp yakmaması, sizin enerji kullanımınızı direkt olarak etkilediğinden bu faktörlere dikkat edilmelidir. Dairenizin izolasyonlarını mutlaka kontrol ettirin ve eksiklerinizi gideriniz.
Dairenizden uzun süreli ayrılacaksanız yönetime haber verip vanalarınızı kapattırınız.
Dairenizden kısa süreli ayrılacaksanız dış kapının arkasındaki mavi ve kırmızı kelebek vanaları kapatınız.
Dairenizde sadece sıcak su kullanmak istiyorsanız kapın arkasındaki mavi ve kırmızı kelebek vanaları kapatınız(kelebek vanalar sadece petekler içindir).
Enerjinizi bilinçli tüketim yaptığınız takdirde tüketimleriniz düşer, bu sayede ödeyeceğiniz para düşer. Ayrıca sınırlı doğal kaynaklarımızla daha fazla abone faydalanabilir hemde milli kaynaklarımızda azami derecede faydalanarak ülke ekonomisine katkıda bulunursunuz.
SAYACINIZIN EKRANINDAKİ MESAJLAR
Sayacınızın ekranındaki mesaj anlamlarının tarafınızdan bilinmesi, Sayacınızı sorunsuz kullanmanızı ve bu sistemin avantajlarından azami derecede yararlanmanızı sağlayacaktır.
Bu işlemi kolaylaştırmak için yazılı mesajlara ilaveten ikon tabir edilen ekranın alt kısmına işaretler konulmuştur.
Aynı zamanda karanlık ortamlarda abonenin ekranı kolay okuyabilmesi için ekranda aydınlatma sistemi kullanılmıştır.
İşaretlerin açıklamaları:
Sayacınızın ve sıcaklık sensörünün içerisini açacak şekilde müdahalede sayaç vanasını kapatacaktır. Ekranda CEZALI ibaresi çıkar, bu durumda idareyi telefonla aramanız gerekmektedir.
Sayacın mekanik kısmında veya sayacın elektronik hafızasında hata olduğunda çıkar. Sayacın ekranında, ARIZA ibaresi belirir, bu durumda idareyi telefonla aramanız gerekmektedir.
Sayacın pil seviyesini gösterir.
Pil normal Pil Az Pil Son
Sayaç vanası kapalıdır. Ekranda KONTROL mesajı olduğunda abone kartını sayaca takarak su/enerji kullanımına devam edebilir.
Sayacın tesisata doğru şekilde bağlanmış ve abonenin su/enerji kullandığını göstermektedir.
Sayaç tesisata ters bağlanmıştır veya ters yönde su akışı olduğunu gösterir.
Sayaçtaki krediniz bitmiş olabilir veya sayaca müdahale edildiği için sayacınız vanasını kapatmıştır.
Sayacın tarih ve saati yanlış ise, ekranda çıkan uyarı mesajıdır.
Tesisatında kaçak, sızıntı, aşırı tüketim olduğu takdirde aboneyi bilgilendirmek üzere belirir.
Sayacınızın hangi sayaç tipini görüntülediğini gösterir.
Abonenin kredi durumunu gösterir.
Kredi durumunu göstermektedir. Bu ikonlar var ise sayaçta kritik seviyeden fazla kredi var demektir.
Sayaçtaki kredi miktarı kritik seviyenin altına düşmüş anlamına gelir.
Abonenin taktığı kartta yedek kredi var ise bu ikon aktif yok ise pasif durumdadır.
Abonenin kartında acil kredisi olup olmadığını gösterir. İkon aktif ise vardır yok ise pasiftir.
•KARTIN DÜZ TAKILMASI : Akıllı kart üzerinde bulunan, microchip, üstten bakıldığı zaman öne gelecek ve ok istikametinde sayaca takılacaktır. Akıllı kart sayaca takıldığı zaman ekranda sırasıyla alttaki mesajlar görüntülenir.
•ABONE : Aboneye verilen kart ile enerji yönetim modülünün birbirine ait olduğunu gösterir. Eğer ki bu işlem bir kredi yükleme işlemi ise, modülün ekranında ABONE Y mesajı ve bu mesaj arkasından o an abone kartı ile sayaca yüklenen kredi miktarı görüntülenir.
•KREDİ : Bu mesajın arkasından görülen rakamlar sayaca yüklenen toplam kredi miktarını gösterir.
Örneğin; Kredi yazısının arkasından ekranda 29.24 MWh görünür ise 29 MWh 240 kWh enerji kullanma hakkınız kalmış demektir.
•HARCANAN : Bu mesajın arkasından görünen rakamlar sayacın montaj tarihinden, akıllı kartın enerji yönetim modülüne takıldığı zamana kadar ki kullanılan toplam enerji miktarını gösterir.
Örneğin; Harcanan yazısının arkasından 100.12 MWh göründü ise bu sayaçtan o zamana kadar 100 MWh 120 kWh enerji geçmiş demektir.
•MEKANİK: Akıllı sayaçta tutulan mekanik endeks bilgisidir.
•ZAMAN: Sayacınızın tarih ve saatini gösterir.
•UYARILAR: Akıllı sayacın düzgün şekilde çalışmasına engel olan bir durum varsa, bu durum ile ilgili hata mesajı, ekran üzerinde bulunan uyarı ikonları veya yazılı şekilde sayaç ekranında görüntülenir.
•KARTIN TERS TAKILMASI : Akıllı kart üzerindeki kullanma talimatı üste gelecek şekilde veya mikrochip alta gelecek şekilde takıldığında sayacın ekranında sırasıyla şu mesajlar görüntülenir.
•SAYAÇ VERSİYONU : Akıllı sayacın versiyonunu gösterir. Ör. EKS 85
Daha sonra kart düz takıldığındaki ekran döngüsü görünecektir.
UYARI MESAJLARI
Kartı taktığınızda sayacın durumuna göre ekranda aşağıdaki mesajlar görülür.
KREDİ AZ : Bu mesaj görüldüğünde, kredinin kritik seviyede olduğu ve her an bitebileceği anlamı taşıdığından en kısa sürede kredi almanız gerekmektedir. Aksi takdirde enerjiniz kesilip ısıtma sisteminizi kullanamazsınız.
KREDİ AL : Bu mesaj görüldüğünde, bir önceki mesaja uymayıp kredi almadığınızdan sayacınız vanasını kapatmıştır. İdarenin belirlediği kredi satış noktalarından kartınıza kredi alıp, sayacınıza kartınızı taktığınızda sayaç su/enerji kullanmanıza izin verecektir.
BORÇ : Vananın arızadan veya mesai saati haricinde kredi bittiği zaman kapanmamasından dolayı, bu sürelerde kullanılan kredi BORÇ olarak kaydedilecektir. Kartınızı taktığınızda ekranda BORÇ mesajı varsa bu ikaz krediniz olmadığı halde su/enerji kullanmaya devam ettiğinizi göstermektedir. (Borç miktarınız eksi (-) olarak gösterilir.
Borçlu olan sayacınızın ekranında önce BORÇ mesajı görülür. Yeni kredi sayacınıza yüklenirken öncelikle borç miktarı bu krediden düşürülür. Kalan krediniz sayacınıza aktarılır.
Örneğin; 20 MWh yeni kredi almanız durumunda sayacınız öncelikle 13 MWh borcunuzu düşecek ve kalan kredinizi yükleyerek ekranda 7 MWh kredinizi göstere- cektir.
AŞIRI TÜKETİM : Sayaç kapasitesinden daha fazla su kullanımı olduğunu ikaz eder.
İPTAL : İdare tarafından sayaç iptal edildiğinde ekranda bu ibare belirir.
KONTROL : Abonenin kredisi var, vanası kapalı olduğu durumda çıkar. Eğer abone kartını sayaca takarsa su/enerji kullanabilir demektir.
PİL AZ : Sayacın pil seviyesi azalmaktadır.
PİL SON : Sayacın pili bitmek üzeredir. Bu ibare belirdiğinde servis çağırınız.
ACİL KRD: Abonenin ana ve yedek kredisi de bittiğinde kartını sayaca taktığı takdirde idarenin belirlediği bir miktar krediyi borç olarak kullanmakta olduğunu ikaz eder.
Üretici Firma:
Manas Enerji Yönetimi San. ve Tic. A.Ş.
1.OSB. Babürşah cad. No:7 Sincan/ANKARA Tel: 0312 267 05 03
Faks: 0312 267 05 09
