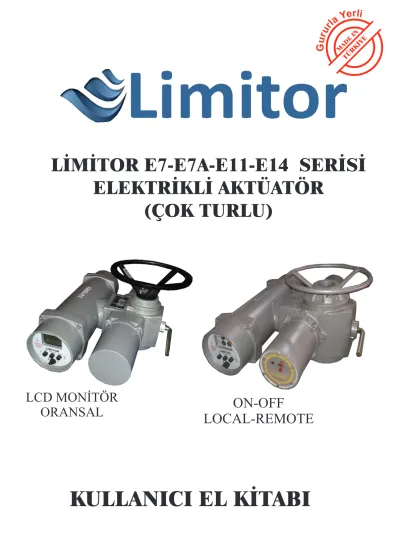

LİMİTOR E7-E7A-E11-E14 SERİSİ ELEKTRİKLİ AKTÜATÖR
(ÇOK TURLU)
KULLANICI EL KİTABI
LCD MONİTÖR
ORANSAL ON-OFF
LOCAL-REMOTE
erl aY ur lr
uG MADE IN TÜRKİYE
İÇİNDEKİLER
Ürün Katalogu :... Sayfa 1-2
Aktüatör Genel Kısımları :... Sayfa 3 Tahr k Grubu Parça L stes :... Sayfa 4 S v ç Grubu Parça L stes :... Sayfa 5 Kapama L m t ve Tork S v c Ayarları :... Sayfa 6 Açma L m t ve Tork S v c Ayarları :... Sayfa 7 Kullanım ve Bakım Tal matı :... Sayfa 8-9-10 220 VAC On-Off ve Oransal Elektr k Şeması :... Sayfa 11 380 VAC On-Off ve Oransal Elektr k Şeması :... Sayfa 12 Oransal Aktüatör Ayrıntıları ve Kullanımı :... Sayfa 13-14
T p : L m tor E7-E7A-E11-E14 Çalışması : Çok Turlu
Çıkış Devr : 24-36 Rpm Tork : 60-250 Nm Voltaj : 220 -380 VAC Motor Gücü : 0,37-1,1 Kw
Dönme Kontrolü : L m t+Tork S v çler
Koruma : IP 68
Gösterge : İsteğe Bağlı El Kumandası : Volan İle Ayırma
Kolu
ODAK ENDÜSTRİ KONTROL MAKİNA SAN. TİC. LTD. ŞTİ.
İved k O.S.B. 1354. Cadde 1357. Sokak No:38 06370 Ost m/ANKARA Tel : 0312 394 27 48 Faks : 0312 394 27 16
Web : www.l m tor.com.tr e-posta : l m tor@l m tor.com.tr
erl aY lr
T p Çıkış Devr
(d/d) Tork (Nm) Voltaj (VAC) Motor (Kw) Koruma A B C D
E7-E7A 24 Rpm 60-80 220-380 0.37-0,55 IP 68 300 320 550 610
E11-E14 36 Rpm 120-250 220-380 0,75-1,1 IP 68 320 340 550 610
LİMİTOR E7-E7A-E11-E14 SERİSİ GENEL ÖLÇÜLERİ
A
B
C D
L m tor
L m tor
F l a n ş Ö l ç ü sü
T o r q u e
M a x . N M d 1 d 2 d 3 n x d
F 1 0 1 0 0 1 2 5 7 0 1 0 2 4 x M 1 0
F 1 4 4 0 0 1 7 5 1 0 0 1 4 0 4 x M 1 6
P.No PARÇA İSMİ
1 Kablo Bağlantıları klamensler (P n Konnektör)
2 Kontrol Grubu
3 Gösterge ve Lokal Kontrol Kapağı
4 S v ç Grubu Kapağı
5 Gövde
6 Motor-El Ayırma Kolu
7 Elektr k Motoru
8 El Kumanda Volanı
1 2
4 5 3
6
7 8
erl aY lr
P. No Parça İsmi P. No Parça İsmi
8 Volan 21 Sayıcı Vida Setskuru
9 Volan Burcu 22 6201 Bilya
10 Keçe 23 Sonsuz Vida
11 Çatal Pimi 24 6202 Bilya
12 Yay 25 Tork Yayları
13 Seğman Pimi 26 Sıuzdırmazlık Flanşı
14 O-Ring 27 Keçe
15 Motor-Manuel Kolu 28 Motor Ara Kaplini
16 Kam 29 Kama
17 Ayırma Çatalı 30 Kavrama
18 Sonsuz Vida Karşılık Dişlisi 31 Kol O-Ringi
19 Sayıcı Vida 32 Kol Seğmanı
20 Ana Mil 33 Motor Kaplin Setskuru
1. S v ç Ayar Sab tleme Somunu 2. Kapama S v c Ayarı D şl M l 3. Açma S v c Ayar Somunları
4. S v ç Ayar Gezer Yarım ay Somunu 5. S v ç Palet Bastırma M l
6. Açma Tork Ayar Şeç c 7. Kapama Tork Ayar Şeç c 8. Açma Hassas Ayar somunu 9. Kapama Hassas Ayar somunu 10. L m t ve Tork M kros v çler 11. S v ç Hareket D şl s
11
1
2
3 5
6 10
9
4
LİMİTOR AKTÜATÖR SİVİÇ MEKANİZMASI
8 7
erl aY lr
LİMİTOR E7-E7A-E11-E14 TİPİ AKTÜATÖRLERİN SİVİÇ AYARLARI
L m tor E ser s aktüatörler n çıkış m l dak kada 24 veya 36 dev r le döner. (Bu özell k kullanılan motor ve d şl tahv l oranlarına göre değ şeb l r.) .
Bu nedenle de s v çler n bulunduğu kapalı kısımdak mekan zmanın , vana m l n n açmak veya kapamak ç n dönmes gereken tur sayısına göre en alt ve en üst konumlarda ayarlanması gerek r.
Bunun dışında aynı mekan zma grubu ç nde açma ve kapama tork ayarlarının yapıldığı bölüm de bulunmaktadır.
Aynı kapalı bölme ç nde açma yönünde 2 adet, kapama yönünde 2 adet açma yönünde olmak üzere toplam 4 adet s v ç bulunur.
Bunlardan öndek ç ft tork ayarları ç n, k nc sıradak ç ft l m t ayarları ç nd r.
Vananın s v ç ayarlarının yapılmasından önce elektr k bağlantılarının doğru yapıldığı ve açma komutu ver ld ğ nde motorun saat yönünde döndüğünden
em n olunmalıdır. Bunu kontrol etmek ç n de vana önce el le (volan kullanılarak)
% 25 açık konuma get r l r. Açma butonuna basıldığında vananın açtığı, kapama butonuna basıldığında da vananın kapattığı gözlenmel d r.
Bundan sonra s v ç ayarlarına geç leb l r.
A- LİMİT SİVİÇ AYARLARI
L m t s v ç ayarları vana tam kapalı konumunda ken başlar. Bu amaçla önce 1 numaralı somun gevşet l r. Bu durumda b rb r ne kontra sıkılmış 3 nolu
somunlar sol baş parmak ve şaret parmağı le döndürüldüğünde, 4 numaralı Yürüyen Somun ler ger kayar.
Vanaya lk önce kapama s v ç ayarı yapılacağından Volan el konumuna alınarak, vana volan le tam kapalı konuma get r l r
KAPALI KONUM SİVİÇ AYARININ YAPILMASI : Vana yukarıda açıklandığı g b tam kapalı durumuna get r ld kten sonra, 1 numaralı somunun hala gevşek durumda ken, 2 numara saat n ters yönünde
sağ baş parmak le sona gel p p m p me dayanıncaya kadar çevr l r ve 5 nolu parça dah l olmak üzere yaklaşık 45 derece döndürülerek 1 nolu somun sıkılır.
Sağ baş parmağınızı çekt ğ n zde, 5 nolu parçatam aşağıya gelememel , haf f dönük kalmalıdır.
Aks takd rde kapama ayarı tam yapılmamış sayılır, şlem tekrarlanmalıdır.
1
3 2 4
5
AÇIK KONUM SİVİÇ AYAR
:Vanayı tam açık konuma get rmek üzere volan saat n ters yönde çevr l r. 3 nolu somunlar 2 nolu m l üzer nde sol el baş parmağı le saat yönünde çev l r, b r yere gel p takılınca da orada parmak le tutulur. Bu sefer 4 nolu somun 3'ün tırnağına takılacak kadar saat yönünde döndürülür ve kontra sıkılır.
Parmağınızı bıraktığınızda 5 nolu parça
tam aşağıya gelememel , haf f dönük kalmalıdır.
Aks takd rde kapama ayarı tam yapılmamış sayılır, şlem tekrarlanmalıdır.
Daha sonra elektr ksel olarak vanaya kapama yönünde ve açma yönünde s nyal ver l r. S stemde henüz elektr k yok se bu şlem volan le manuel olarak da yapılab l r. Böylece vananın tam açık ve tam kapalı konumlara gel p gelmed ğ , bu konumlarda s v çler n atıp atmadığı kontrol ed l r.
Bu şek lde l m t ayarları yapılmış olur.
B- TORK SİVİÇ AYARLARI
S v ç mekan zması üzer ndek tork s v ç ayarları fabr kamız çıkışında yapıldığı ç n değ şt r lmemes ve sadece gerek duyulan durumlarda değ ş kl k yapılması tavs ye ed l r.
12 ve 13 numaralı somunlar aktüatörün çalışması esnasında açma ve kapama yönler nde tork
(zorlanma) kontrolü talep ed lmes hal nde
“Kapama Tork” ve “Açma Tork” konumlarına get r l r.
Eğer hem açma ve hem de kapamada tork yer ne l m t s v çler n devreye g rmes sten rse o zaman 12 ve 13 nolu somunlar
“Kapama L m t” ve “Açma L m t” konumlarına ayarlanır. Genelde glob t p vanalarda bu ayar
“Kapama Tork” ve “Açma L m t” olarak kullanılır.
Kelebek vanalarda her k yönde de “L m t “ ayarı kullanılab l r.
6 ve 7 numaralı somunlar se kapatırken ve açarken motorun uygulayacağı moment' n yüzdes n seçmek ç n kullanılır. Kapalı tork
ayarının 6 nolu somun le %50 konumunda, açık ayarının se (kapanmış vanayı açarken kullanılacak moment anlamındadır) 7 nolu somun le maks mum veya turbo konumunda olması tavs ye ed l r.
Bu şek lde uzun süre kapalı kalmış vanalarda yapışma ve sıkışma neden yle açılamama durumu önlenm ş olur.
İy açıklanmamış hususlar ç n b z arıyab l rs n z.
1
3 2 4
5
7 6
13 12
erl aY lr
LİMİTOR ELEKTRİK MOTORLU AKTÜATÖRLER BAKIMI VE KULLANMA TALİMATI
A- ANA PARÇALAR
1- 220-380 vac elektr k motoru, 2- Redüktör gövdes ,
3- M kro s v çler grubu,
4- Kablo bağlantı, kroşe grubu,
5- El / Motor ayırma mekan zması ve el kumanda s m d .
1- ELEKTRİK MOTORU:
Gövdeye, motor flanşı üzer ndek 4 adet c vata le bağlanır.Kumanda edeceğ vananın çapına göre değ ş k güçlerde motor seç m yapılır. 50 Hz, 3 Ph, IP 68 korumalı yerl motor kullanılmaktadır. Arıza hal nde, motor üzer ndek et kete göre, yerl olarak tem n ed l r. Şemalarda bel rt ld ğ üzere motor term stör uçları kes nl kle bağlanmalıdır. Aks takt rde garant dışı kalmaktadır.
2- REDÜKTÖR GÖVDESİ:
Sonsuz v da d şl t pt r. Kapalı devre yağlamalıdır.
Gerekl yağı mevcut olarak sevk yat yapılır.
Redüktör kutusu ç nde mob lux EP2 ortam şartlarına uygun akma ve er me yapmayan özel gres yağı kullanılmıştır.
Redüktör kutusundan çıkan m ller n yatakları, dışarıya yağ sızmasını önleyecek şek lde,kauçuk keçeler ve or ngler le donatılmıştır.Yağın kal tes en az 5 yıl süreyle bozulmaz.
Redüktör üzer ndek volan, aynı zamanda, redüktör kutusunun üst kapağı görev n yapar. Bu kapak, gövdeye s l nd r k ve pol am tten mamul b r segman le bağlanır.
Bu segman g zl d r, dışarıdan görünmez. Üst kapağın yanında bulunan v dalı b r del kten çer ye g rerek, kapak le gövde arasında bağlayıcı görev yapar. Seğmanın g rd ğ del k, yağ sızmasını önlemek ve pol am d r ng yer nde tutmak ç n M8 cıvata le kapatılmıştır. Üst kapağı açmak ve yağ kmal yapmak ç n, M8 setskur sökülür, del ğe M6 cıvata v ra ed l r. M6 cıvata pol am d r ng yavaş yavaş dışarı çeker.
Bu arada volan döndürülerek seğmanın çıkması kolaylaştırılır. Segman yaklaşık 1 metre boyundadır. Sonsuz v da 48 nolu koruma Kapağı açıldıktan sonra çek lerek çıkartılır.
Redüktör üzer nde daha fazla demontaj yapılması ç n eğ t ml eleman kullanılmalıdır.
Bu konuda yet şmes arzu ed len tekn k elemanların Ankara /İved k'de bulunan tes sler m zegelmes hal nde, buradak yetk l tekn syenler m z tarafından uygulamalı olarak, L m tor'un demontaj ve montajı ç n gerekl b lg ler ver lmekted r.
3- MİKRO SİVİÇLER GRUBU:
Bu bölme, L m tor aktüatörün şeffaf plex den yapılmış ve açık / ara / kapalı konumlarını gösteren göstergen n bulunduğu kapağın altındadır. Bu kapak 4 adet M8 cıvata le bağlanmıştır. Açılıp kapatılması sırasında bu kısma su ve toz g rmes n önleyen or nğ n zedelenmemes ne d kkat etmek gerek r.
Bu kısımda, açma ve kapama konumları ç n 1'er adet olmak üzere, toplam 4 adet l m t s v çten oluşan b r s v ç grubu bulunur. Bunlar, açma ve kapama l m t s v çler , açma ve kapama s nyal s v çler le açma ve kapama tork (sıkışma) l m t s v çler d r.
S v ç grubunun ayarı çok öneml d r. Bu konudak broşürümüz ayrı olarak ver lm şt r.Vana üzer nde takılı olarak gönderd ğ m z aktüatörler m zde s v ç ayarı yapılmıştır, oynanmaması gerek r. S v ç ayarları le lg l olarak Ankara tes sler m zde, uygulamalı eğ t m vermel y z.
Vana üzer ne bağlanarak gönder len L m tor aktüatörlerde, s v çler ayarlı olduğundan, ELEKTRİK BAĞLANTISI YAPILACAĞINDA MUTLAKA VOLAN İLE VANA HAFİF AÇIK KONUMA GETİRİLMELİDİR.
Bundan sonra, motorun fazlalarının kontrolü yapılab l r. Kapama düğmes ne basıldığında, motor mutlaka saat yönünde dönmel d r. Motor dönüşü doğru olmaz se, l m t ve tork s v çler çalışamayacağından, mekan zma k l tleneb l r, redüktör arıza yapab l r, motor yanab l r.
4- KABLO BAĞLANTISI, KROŞE GRUBU:
L m tor aktüatör et ket m z n bulunduğu kapağın altındadır. 4 adet M8 cıvata le gövdeye bağlanır. Sökülüp takılması sırasında sızdırmazlık ç n yerleşt r len Or ng n zedelenmemes ne d kkat ed lmel d r.
Bu kısımda, gerekl pabuçlarla bağlanmış, s v ç uçlarına a t numaralı uçlar bulunur.
Bu kısmın altında se redüktör olarak ana kablo g r ş ve çıkışları mevcuttur.
Bu rekorlardan geçen kabloların uygun çapta olmasına, boşluk var se, çer ye nem, toz ve suyun g rmes ne engel olmak üzere, cam macunu veya s l kon g b malzemeler
le zole ed lmes gerek r.
Eğer aktüatörün bulunduğu ortam neml veya açıkta se kablo g r şler n n zolasyonu büyük önem taşır. Kablo g r ş rekorlarının bulunduğu kısmın dışında herhang b r
yerden redüktör gövdes ndek s v ç grubuna nem veya suyun oluşması mümkün değ ld r.
Vana üzer ne bağlanarak gönder len L m tor aktüatörlerde, s v çler ayarlı olduğundan, ELEKTRİK BAĞLANTISI YAPILACAĞINDA MUTLAKA VOLAN İLE VANA HAFİF AÇIK KONUMA GETİRİLMELİDİR. Bunda sonra, motorun fazlarının kontrolü yapılab l r.
Kapama düğmes ne basıldığında, motor mutlaka saat yönünde dönmel d r. Motor dönüşü doğru olmaz se, l m t ve tork s v çler çalışmayacağından, mekan zma k l tleneb l r, redüktör arıza yapab l r, motor yanab l r.
erl aY lr
5-EL / MOTOR AYIRMA MEKANİZMASI, EL KUMANDA SİMİDİ:
Bu mekan zma, motor le çalışan vananın, herhang b r motor arızasında veya lokal olarak açma kapama stenen durumlarda kullanılır. Mekan zma, redüktör gövdes nde bulunan, ana m lden hareket alan özel b r kavrama s stem nden oluşur. dışarıdak kolun konumuna göre görev yapar. Bu kolun konumu
değ şt r l rken, el s m d n n de açma veya kapama yönünde haf fçe çevr lmes ve kavramanın tam oturduğundan em n olunması gerekmekted r.
Normal olarak, motor çalışırken, el kumanda s m d dönmez. Çünkü, motor hareket mekan zması le s m d n mekan zması ayrıdır. Fakat keçe ve or ng sıkmalarından dolayı, volan döneb l r. El le volan tutulduğunda bu dönme durur.
Bunun b r mahsuru yoktur.
Gerekt ğ nde Manuel kullanım ç n aktüatör üzer nde motordan bağımsız çalışan,
mekan k ayırma mekan zması le komple volan bulunur. Volan El le Kumanda Ed lmek İstend ğ nde Motor-El ayırma kolunu ok yönünde çev r p Bırakılır ve volan çev r l r.
Motora hareket ver ld ğ nde el mekan zması otamat k devreden çıkar ve aktüatör motor le çalışmaya başlar. Volan çevr lse dah boşa döner aktüatörü kumanda edemez.
B-LİMİTOR AKTÜATÖRÜN DEVREYE ALINMASI:
Bağlanacağı boru hattına montajı yapılmış veya depoda serbest olarak duran L m tor aktüatörlü vanalar, eğer elektr k le çalıştırılmak sten rse, elektr k
bağlantıları yapılmadan önce mutlaka, el s m d le, manuel olarak, %25 açıklığa gel nceye kadar açılır. Bu şlem elektr k bağlantısında, ters kutup bağlanması neden yle, motorun ters yönde çalışması ve redüktörün zorlanması olasılığına karşı en öneml tedb rd r. Bu şlem yapılmadan motora enerj ver l rse ters kutup bağlantısı neden yle, redüktörde ve vanada mekan k arıza, elektr k motorunda se yanma meydana geleb l r.
L m tor Aktüatör, vana üzer nde bağlı olarak sevk ed lm şse, tüm ayarları yapılmış yan çalışmaya hazır durumda demekt r.
Bu nedenle, f rmamızca ver len elektr k projes nde bel rt ld ğ g b , kablo uçları,
lg l numaralarına bağlanır. Term stör uçları mutlak suretle bağlanmalıdır. Aks takt rde aktüatör garant kapsamı dışına çıkmaktadır.
Pano üzer ndek açma kapama butonları kullanılarak, vananın doğru yönde açıp kapatma yapıp yapmadığı le, l m t s v çler n çalışıp çalışmadığı kontrol ed l r.
Bunun ç nde, yukarıda üzer nde durulduğu şek lde, vananın mutlaka %25 açık poz syona, önceden ve el s m d le get r lm ş olması gerek r.
1L13 L25
L313 21 A1 LC1D09 (açma)
NO NC
2T14 T26
T314 22 A2 NO NC
1L13 L25
L313 21 A1 LC1D09 (kapama) NO NC
2T14 T26
T314 22 A2 NO NC 220V-24 VDC
220 G r ş
+ -
24VDC ÇIKIŞ- +
1 0 2
PAKO
3 3
4 4
3
4 1
2 AÇMA BUTONUDURDURMA
3
4 KAPALI BUTONU BUTONU
2
1 AÇIK LAMBA
2
1 KAPALI SİVİÇ
1 2
TORK LAMBA
1 2
TORK LAMBA AÇIK KAPALI SİVİÇ
LAMBA Remote
Local
12345678910111213141516
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 14 A1
11 A2 ROLE
MotorTermstör SvçKontak Snyal UçlarıIsıtıcı
FAZ NÖTR Local-Remote Snyal Ortağı Local Snyal Remote Snyal
Remote Kapa Butonu
Remote Aç Butonu Açık Snyal Kapalı Snyal Açma Tork Snyal Kapama Tork Snyal
Kondensatör Röle
5 4 U1 U2 Kondensatör
Svç Snyal Ortağı
Remote Kumanda Ortak
ODAKENDÜSTR KONTROL MAKİNA SANAYİ VE TİCARET LTD. ŞTİ.
İVOKSAN 21. Cadde 524. Sokak No:38 İved k/ANKARA www.odak-mak na.com.tr l m tor@odak-mak na.com.trTel : (0312) 394 27 48 Pbx Faks : (0312) 394 27 16 ÇİZEN
KONTROL
Ers n DELİCAN N.Oğuz GÜRER
TARİH 20.11.2015 Rev Tar h ve No
LİMİTOR E SERİSİ ON-OFF KUMANDALI AKTÜATÖR ELEKTRİK ŞEMASI (MOTOR 220 VAC KUMANDA 24VDC)
1 2 3 4 5 6 7 8 9 10 11 12 13 14
15 16 17 18 19 20 21 22 23 24 25 26 mA Çıkış (-)
mA Çıkış (+) Term stör Term stör
Remote Kapama Remote Dur Remote Aç -24 V
40 39 38 37 36 35 34 33 32 31 30 29 28 27 41 -24 V +24 V Açma S v c (-) Açma S v c (+) Kapama S v c (-) Kapama S v c (+) A. Tork S v c (-) A. Tork S v c (+) K. Tork S v c (-) K. Tork S v c (+)
Pot. (+) Pot. Ortak mA G r ş (+) mA G r ş (-) / Pot (-)
Ortak Remote Snyal Manuel Snyal Açma Snyal Kapama Snyal Açma Tork Snyal Kap. Tork Snyal Motor Sıc. Arıza Motor Akım Arıza + 24 V - 24 V Aktüatör Kontrol Kartı
Güç Kontrol Kartı
L N
Mtr K.K. 24 V A.K.
1L13 L25
L313 21 A1 LC1D09 (açma)
NO NC
2T14 T26
T314 22 A2 NO NC
1L13 L25
L313 21 A1 LC1D09 (kapama) NO NC
2T14 T26
T314 22 A2 NO NC
12345678910111213141516
12 3 4 5 6 7 8 9 10 11 12 13 14 15 16
MotorTermstör Snyal UçlarıIsıtıcı
FAZ NÖTR
12 3 4 5 6 78 9 10 11 12 13 14 15 16
Local-Remote Snyal Ortağı Remote Kum. + Snyal Ortağı Local Snyal
Remote Snyal
Remote Kapa Butonu
Remote Aç Butonu Açık Snyal Kapalı Snyal Açma Tork Snyal Kapama Tork Snyal
ANA BESLEME SİNYAL KONNEKTÖRÜ
POT
4-20 mA Grş (+) 4-20 mA Grş (-) 4-20 mA Çıkış (+) 4-20 mA Çıkış (-) Remote Dur Butonu Motor Sıcaklığı Snyal Motor Termk Snyal
Kondensatör Kondensatör Röle 5 4 U1 U2
ODAKENDÜSTR KONTROL MAKİNA SANAYİ VE TİCARET LTD. ŞTİ.
İVOKSAN 21. Cadde 524. Sokak No:38 İved k/ANKARA www.odak-mak na.com.tr l m tor@odak-mak na.com.trTel : (0312) 394 27 48 Pbx Faks : (0312) 394 27 16 ÇİZEN
KONTROL
Ers n DELİCAN N.Oğuz GÜRER
TARİH 20.11.2015 Rev Tar h ve No
LİMİTOR E SERİSİ ORANSAL KUMANDALI AKTÜATÖR ELEKTRİK ŞEMASI (MOTOR 220 VAC KUMANDA 24VDC)
erl aY lr
Oransal (LCD Panel) Ayarı İlk Enerj verme
Aktüatöre her enerj ver ld ğ nde faz yönler n doğrulamak ve
doğru çalışma yönünü bulmak ç n fazları kontrol ederek doğru çalışma modunu bulur ve kullanıcının faz sıralamasını değ şt rmes ne gerek kalmaz.
Tuş Komb nasyonları
Aktüatör normal kullanımında ve ayar esnasında tuşların görevler şunlardır.
1. Remote-local Anahtarı : Aktüatörün çalışma konumunu bel rler.
Local Modu: Aktüatör üzer ndek butonlardan kontrol ed l r.
Remote Modu: Aktüatörü uzaktan PLC veya Scada dan kontrol etmey sağlar.
Orta konum: Bu konumda, Kurulum menüsüne g rmek ve kontrolü her k konumda kesmek ç n kullanılır.
2. Açma Butonu : Aktüatöre normal çalışmada Aç komutu gönder r.
Ayar menüsünde se ger tuşu şlev sağlar.
3. Durdurma Butonu : Aktüatöre normal çalışmada Dur komutu gönder r.
Ayar menüsünde se uzun basarak ayara g rme ve menü ç nde gez nme şlev n sağlar.
4. Kapama Butonu : Aktüatöre normal çalışmada Kapama komutu gönder r.
Ayar menüsünde se seçme ve ayar kabul şlem n sağlar.
Menü açıklamaları : 1. Kal brasyon :
Aktüatöre S v ç Ayarı yapıldıktan sonra ekran ve 4-20 mA çıkış kal brasyonu yapılması gerekmekted r.
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye g r l r, kal brasyon menüsünde ken kapama butonuna uzun süre basılır. Aktüatör kend l ğ nden açma ve kapama yönüne g derek kal brasyonu tamamlar ve normal çalışma ekranına ger döner.
2.Elektr ksel Tork Ayarı :
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye g r l r, Tork ayarı menüsü seç lerek tork ayarı yapılır.
3.Hysteresys Ayarı :
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye g r l r, Hystersys menüsüne g r l r ve PLC Den gelen 4-20 mA g r ş s nyal ne ayar yapılır.
4. Dead Band Ayarı :
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye g r l r, Dead band menüsünde ç n PLC ye g den 4-20 mA gçıkış s nyal ne ayar yapılır.
5.Modbus Baud Ayarı :
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye
g r l r, Modbus Baud menüsünde ken let ş m Hızı Ayarı yapılır. (Sadece Modbus t pler nde geçerl d r.)
erl aY lr
6. Modbus Adres :
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye
g r l r, Aktüatöre ver lecek Modbus adres bu menüden g r l r. (Sadece Modbus t pler nde geçerl d r.) 7. 20 Ma G r ş S nyal :
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye g r l r, Bu menüde PLC den gelen 4-20 mA s nyal c haza kal bre ett r lm ş olur.
8.Fabr ka Ayarları :
Aktüatörü lk fabr ka çıkış ayarlarına çev r r.
9. S nyal Kes nt s :
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye g r l r, Bu menüde PLC den gelen 4-20 mA s nyal kes ld ğ nde aktüatörün yapacağı hareket bel rlen r.
10. D l Ayarı :
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye g r l r, Bu menüde Menü d l ayarı yapılır.
11. Ş fre Değ şt r :
Local remote anahtarı orta poz syona alınır. Durdurma butonuna uzun basarak menüye g r l r, Bu menüde Aktüatöre dışardan müdahaleler engellemek ç n ş fre ver l r.
