TÜRKÇE UYARI ELEKTRİK ÇARPMA TEHLİKESİ AÇMAYIN

Tam metin

(1)

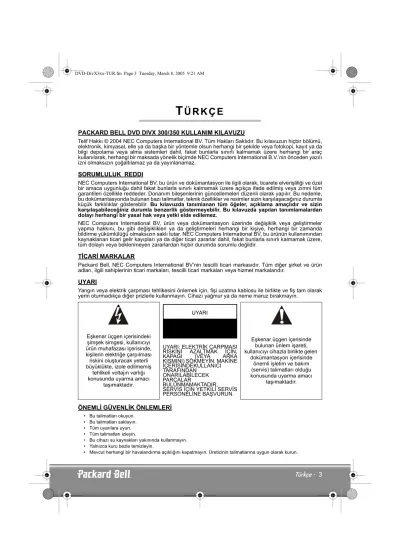

T Ü R K Ç E

PACKARD BELL DVD DIVX 300/350 KULLANIM KILAVUZU

Telif Hakkı © 2004 NEC Computers International BV. Tüm Hakları Saklıdır. Bu kılavuzun hiçbir bölümü, elektronik, kimyasal, elle ya da başka bir yöntemle olsun herhangi bir şekilde veya fotokopi, kayıt ya da bilgi depolama veya alma sistemleri dahil, fakat bunlarla sınırlı kalmamak üzere herhangi bir araç kullanılarak, herhangi bir maksada yönelik biçimde NEC Computers International B.V.’nin önceden yazılı izni olmaksızın çoğaltılamaz ya da yayınlanamaz.

SORUMLULUK REDDI

NEC Computers International BV, bu ürün ve dokümantasyon ile ilgili olarak, ticarete elverişliliği ve özel bir amaca uygunluğu dahil fakat bunlarla sınırlı kalmamak üzere açıkça ifade edilmiş veya zımni tüm garantileri özellikle reddeder. Donanım bileşenlerinin güncellemeleri düzenli olarak yapılır. Bu nedenle, bu dokümantasyonda bulunan bazı talimatlar, teknik özellikler ve resimler sizin karşılaşacağınız durumla küçük farklılıklar gösterebilir. Bu kılavuzda tanımlanan tüm öğeler, açıklama amaçlıdır ve sizin karşılaşabileceğiniz durumla benzerlik göstermeyebilir. Bu kılavuzda yapılan tanımlamalardan dolayı herhangi bir yasal hak veya yetki elde edilemez.

NEC Computers International BV, ürün veya dokümantasyon üzerinde değişiklik veya geliştirmeler yapma hakkını, bu gibi değişiklikleri ya da geliştirmeleri herhangi bir kişiye, herhangi bir zamanda bildirme yükümlülüğü olmaksızın saklı tutar. NEC Computers International BV, bu ürünün kullanımından kaynaklanan ticari gelir kayıpları ya da diğer ticari zararlar dahil, fakat bunlarla sınırlı kalmamak üzere, tüm dolaylı veya beklenmeyen zararlardan hiçbir durumda sorumlu değildir.

TİCARİ MARKALAR

Packard Bell, NEC Computers International BV’nin tescilli ticari markasıdır. Tüm diğer şirket ve ürün adları, ilgili sahiplerinin ticari markaları, tescilli ticari markaları veya hizmet markalarıdır.

UYARI

Yangın veya elektrik çarpması tehlikesini önlemek için, fişi uzatma kablosu ile birlikte ve fiş tam olarak yerin oturmadıkça diğer prizlerle kullanmayın. Cihazı yağmur ya da neme maruz bırakmayın.

ÖNEMLİ GÜVENLİK ÖNLEMLERİ

• Bu talimatları okuyun.

• Bu talimatları saklayın.

• Tüm uyarılara uyun.

• Tüm talimatları izleyin.

• Bu cihazı su kaynakları yakınında kullanmayın.

Eşkenar üçgen içerisindeki şimşek simgesi, kullanıcıyı ürün muhafazası içerisinde, kişilerin elektriğe çarpılması riskini oluşturacak yeterli büyüklükte, izole edilmemiş

tehlikeli voltajın varlığı konusunda uyarma amacı

taşımaktadır.

UYARI: ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN, KAPAĞI (VEYA ARKA KISMINI) SÖKMEYİN. MAKİNE İÇERİSİNDEKULLANICI TARAFINDAN

ONARILABİLECEK PARÇALAR

BULUNMAMAKTADIR, SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.

Eşkenar üçgen içerisinde bulunan ünlem işareti, kullanıcıyı cihazla birlikte gelen

dokümantasyon içerisinde önemli işletim ve bakım (servis) talimatları olduğu konusunda uyarma amacı

taşımaktadır.

UYARI ELEKTRİK ÇARPMA TEHLİKESİ AÇMAYIN

(2)

• Radyatör, klima, fırın veya (amplifikatörler dahil) diğer ısı üreten cihazların yanına yerleştirmeyin.

• Güvenlik maksatlı polar kutuplu veya topraklı tip fişi iptal etmeyin. Polar kutuplu fiş biri diğerinden daha geniş iki bıçaktan oluşmaktadır. Topraklı tipte bir fiş ise iki bıçağa ve üçüncü bir topraklama dişine sahiptir. Geniş bıçak veya üçüncü diş sizin güvenliğiniz için temin edilmiştir. Cihazla birlikte verilen fişin prizinize uymaması durumunda, eskimiş prizin değiştirilmesi için bir elektrikçiye başvurun.

• Güç kablosunu, üzerine basmaya veya sıkışmaya karşı koruyun.

• Yalnızca üretici tarafından belirlenen ekleri / aksesuarları kullanın.

• Şimşekli fırtınalar sırasında veya uzun süreyle kullanmama durumunda cihazı prizden çekin. Ürün garantisinin, yıldırım düşmesinden kaynaklanan zararları karşılamadığını lütfen unutmayın.

• Tüm bakım işlemleri konusunda yetkili servis personeline danışın. Cihazın, herhangi bir biçimde zarar görmesi, yağmur ya da neme maruz kalması, normal çalışmaması veya yere düşürülmesi durumunda servis gereklidir.

(3)

İÇİNDEKİLER

DVD’ye Giriş ... 6

DVD ve diğer diskler arasındaki farklar ... 6

Özellikler... 6

DVD Oynatıcınıza Giriş ... 7

Düğmeler ve konnektörler... 8

DVD DivX 300 ... 8

DVD DivX 350 ... 8

Uzaktan Kumanda... 9

DVD Oynatıcının Kurulumu ... 10

Kutu içindekiler ... 10

Uzaktan kumandanın pillerini takma... 10

Bağlantılar ... 10

TV'nizin ayarlanması ... 12

Çalıştırma talimatları... 12

Disk oynatma... 12

Fonksiyon düğmeleri ... 13

Ekran görünümü... 13

Dil ... 13

Açı ... 13

Alt yazı... 13

Program... 13

DVD Menüsü ... 13

Alt menü ... 13

Yön seçme düğmeleri... 14

Numerik düğmeler ... 14

PBC düğmesi (Program Geri Kontrolü) ... 14

A-B ... 14

Tekrarla ... 14

Yakınlaştır ... 14

Ses +/- ... 14

Rastgele ... 14

Sessiz... 14

Sol/Sağ... 14

Video Çıkışı ... 14

Gelişmiş Arama ... 14

Duraklat ... 14

Hızlı İleri/Geri... 15

Durdur ... 15

Sistem ayarı ... 15

DVD menüsü ayarı ... 15

MP3 Çalma ... 23

Kodak Picture CD Oynatma ... 23

Sorun Giderme ... 25

Disk bakımı ... 25

Teknik özellikler ... 26

(4)

DVD’YE GİRİŞ

DVD Oynatıcı, ev sinema sisteminizin vazgeçilmez bir parçasıdır. Bu en son dijital teknoloji kullanılarak, yüksek kalitede, yüksek yoğunlukta ses ve görüntü 12 cm boyutunda bir disk içerisine

yerleştirilmiştir.

DVD ve diğer diskler arasındaki farklar

Özellikler

DVD diskleri birçok teknolojiyi desteklemektedirler. Aşağıdaki logolar bu teknolojileri tanımlamaktadır.

DVD SVCD/VCD CD LD

Kayıt Dijital/MPEG2 Dijital Dijital Analog

Kapasite

Tek katmanlı, tek yüzlü, 4,7 GB

Çift katmanlı, tek yüzlü, 8,5 GB

Tek katmanlı, iki yüzlü, 9,4 GB

Çift katmanlı, iki yüzlü, 17 GB

650MB 650MB

Oynatma süresi

133 dak. 242 dak. 266 dak. 484 dak. 45 dak. 74 dak. 1 yüz: 60 dak.

2 yüz: 102 dak.

Disk çapı 12cm/8cm 12cm 12cm/8cm 30cm/20cm

Yatay

çözünürlük 500 satır veya üzeri 350 satır 430 satır

Resim ölçeği Çoklu ölçek Bir

Altyazı dili 32 altyazı dili 8 16’ya kadar

Ses Dolby dekoder/doğrusal PCM Doğrusal

PCM Doğrusal

PCMFM Ses kalitesi 44,1KHz, 48KHz, 96KHz 16, 20, 24bit 44,1KHz/

16bit Kanallar Dolby dijital/doğrusal PCM: 8

Dolby dijital/5+1 doğrusal PCM: 8 4 2 Doğrusal

PCM: 2 Analog: 2

NTSC bölge kodlaması ve TV

sistemi Resim ölçeği modu

DOLBY dijital surround ses Ebeveyn kilidi

Dublaj dili sayısı İzleme açısı

Altyazı dili sayısı İşitme engelliler için altyazı

(5)

DVD Oynatıcısına Giriş

Tam Uyumluluk

Çeşitli disk formatlarıyla tam uyumludur: DVD, SVCD, VCD, CD, CD-G, XVID, Kodak Picture CD ve Mp3.

Yüksek çözünürlük

Yatay resim çözünürlüğü 500 veya üzeri satıra ulaşabilir.

DTS, Dolby 5.1 dijital surround ses çıkışı

DTS, Dolby 5.1 kanal (6 tek kanal) dijital surround ses, dinleyicinin 3 Boyutlu ses etkisi deneyimi yaşamasına izin verir ve bas etkisini artırır.

Ebeveyn kilidi

Uygun olmayan materyallere karşı çocuklarınızı korumanızı sağlar.

Çoklu hikaye bölümü seçimi

Kullanıcılar hikayenin farklı bölümlerini (başlangıç, gelişme, en heyecanlı sahne ve bitiş) diskten seçebilir ve oynatabilirler. Yalnızca bazı disklerde bulunan bir özelliktir.

Birden fazla altyazı ve dublaj dili

32 adete kadar altyazı ve 8 adete kadar dublaj desteklenmektedir.

Çoklu izleme açısı

Kullanıcılar farklı açılardan izleyebilirler (yakın izleme, yandan izleme, panoramik izleme, vb.). Yalnızca bazı disklerde bulunan bir özelliktir.

Disk görüntüsü

TV ekran ölçeði 4:3 16:9

Normal Pan Scan Letter box 4:3

16:9

(6)

DÜĞMELER VE KONNEKTÖRLER DVD DivX 300

Ön panel görünümü 1. Güç düğmesi 2. DVD disk tutucu 3. VFD ekranı 4. Açma/Kapama

düğmesi 5. K.Ö. alıcısı 6. Oynat düğmesi 7. Önceki düğmesi 8. Sonraki düğmesi Arka panel görünümü 1. Optik çıkış jakı 2. Koaksiyel çıkış jakı 3. Merkez(Centre)

Hoparlör çıkış jakı 4. Yardımcı hoparlör çıkış

jakı

5. Sol ve sağ surround çıkış jakı

6. Sol ve sağ ön çıkış jakı 7. Video çıkış jakı 8. S-video çıkış jakı 9. Y Cb/Pb Cr/Pr 10. Skart çıkış jakı 11. Güç kablosu

DVD DivX 350

Ön panel görünümü 1. Güç düğmesi 2. DVD disk tutucu 3. Açma/Kapama

düğmesi 4. VFD ekranı 5. Oynat düğmesi 6. Durdur düğmesi 7. Önceki düğmesi 8. Sonraki düğmesi

(7)

Arka panel görünümü 1. Optik çıkış jakı 2. Koaksiyel çıkış jakı 3. Merkez (Centre)

çıkış jakı

4. Yardımcı hoparlör çıkış jakı

5. Sol ve sağ surround çıkış jakı 6. Sol ve sağ ön çıkış

jakı

7. Video çıkış jakı 8. S-video çıkış jakı 9. Y Cb/Pb Cr/Pr 10. Skart çıkış jakı 11. Güç kablosu

Uzaktan Kumanda

1. Güç

2. Numerik Düğmeler 3. Hızlı İleri

4. Hızlı Geri 5. İmleç Kontrolü

(yukarı, aşağı, sola, sağa, Tamam/

Giriş) 6. DVD Menüsü 7. Açı

8. Dil 9. Tekrarla 10. Gelişmiş Arama 11. Yakınlaştır 12. OSD 13. PBC 14. Sol/Sağ 15. Program 16. Alt menü 17. A-B 18. Sessiz 19. Rastgele 20. Ses -/+

21. Altyazı 22. Ayar 23. Sonraki 24. Önceki

25. Duraklat, Durdur, Oynat 26. Video Çıkışı

27. Açma/Kapama

(8)

DVD OYNATICININ KURULUMU Kutu içindekiler

1. Uzaktan kumanda 2. SKART kablosu

3. Kullanıcı Kılavuzu & Servis Kılavuzu 4. Piller

Uzaktan kumandanın pillerini takma

Pil bölmesinin kapağını açın ve 2 adet AAA tipinde pil yerleştirin. Doğru biçimde yerleştirdiğinizden emin olun.

Bağlantılar

1. Bağlantıları yapmadan önce, cihaza gelen tüm elektriği kestiğinizden emin olun.

2. Bağlantıları bitirdikten sona, elektriği yeniden açın.

AV kablosu (isteğe bağlı) renkle kodlanmıştır.

Sarı fiş --- görüntü terminali (sarı) Beyaz fiş --- sol ses terminali (beyaz) Kırmızı fiş --- sağ ses terminali (kırmızı)

Konektörler ve fişlerin renklerinin birbirine uyduğundan emin olun.

DVD oynatıcısı ve TV

TV’nizde bulunan konnektörlere bağlı olarak, ek bir kabloya gerek duyabilirsiniz. Olası en iyi bağlantı için lütfen TV’nizin dokümantasyonuna bakın.

Video çıkış modunu doğru biçimde ayarlamak için Video Çıkış ve Gelişmiş Arama düğmelerini kullanabilirsiniz. Lütfen aşağıdaki tabloyu kontrol edin.

ÇIKIŞ PORTU VİDEO TARAMA MODU VİDEO ÇIKIŞ MODU

VİDEO Aralıklı CVBS, CVBS+YUV,

CVBS+S-VİDEO

S-VİDEO Aralıklı CVBS+S-VİDEO

SKART Aralıklı RGB

Y/Cb/Cr Aralıklı CVBS+YUV

Y/Pb/Pr Gelişmiş arama PSCAN

(9)

DVD oynatıcı ve Amplifikatör ya da Dekoder (DVD DivX 300)

DVD oynatıcı ve VCR (DVD DivX 300)

DVD oynatıcı ve Y Cb/Pb Cr/Pr veya SKART (DVD DivX 300)

DVD oynatıcı ve Amplifikatör ya da Dekoder (DVD DivX 350)

(10)

DVD oynatıcı ve VCR (DVD DivX 350)

DVD oynatıcı ve Y Cb/Pb Cr/Pr veya SKART (DVD DivX 300)

TV'nizin ayarlanması

Resim TV’nizde düzgün bir biçimde görünmüyorsa, TV’nizin ayarlarını kontrol etmelisiniz. Lütfen TV’nizin dokümantasyonuna başvurun.

ÇALIŞTIRMA TALİMATLARI

DVD oynatıcınızı kullanmadan önce, lütfen aşağıdaki hazırlıkları yapın:

1. TV’nizi açın ve AV modunu seçin.

2. Bir amplifikatöre bağlı ise, amplifikatörü açın ve DVD girişini seçin.

3. DVD oynatıcıyı açın.

Adım 1

Tepsiyi açmak için uzaktan kumanda üzerindeki Açma/Kapama düğmesine basın.

Adım 2

Diski yerleştirin ve Açma/Kapama düğmesine tekrar basın, oynatıcı, disk tipini otomatik olarak tanıyacaktır. Bir diski oynatmak için Oynat düğmesine basın.

Adım 3

Uzaktan kumanda üzerindeki Güç düğmesine basın, cihaz bekleme moduna geçecektir, devam etmek için tekrar bu düğmeye basın.

Disk oynatma

Diski yerleştirdikten sonra, cihaz, diski oynatma işlemine başlayacaktır.

Cihazda bir DVD diski takılıysa, cihaz menü veya başlıkları gösterecektir.

Bir müzik CD’si takılı olması durumunda, cihaz ilk parçayı çalmaya başlayacaktır.

Duraklat düğmesi

Oynatma işlemini kesmek/devam ettirmek için Duraklat düğmesine basın.

Önceki düğmesi

Önceki parçayı veya bölümü seçmek için kullanılır.

Sonraki düğmesi

Sonraki parçayı veya bölümü seçmek için kullanılır.

(11)

FONKSİYON DÜĞMELERİ Ekran görünümü

Cihaz, bir disk oynatırken, birkaç seçenek içerisinde dolaşabilmek için OSD düğmesine basın.

DVD diskleri için

OSD düğmesine bir kez basın:

Mevcut başlığı, bölümü ve disk üzerindeki toplam başlık ve bölüm sayısını gösterir.

Kalan süreyi görüntülemek için tekrar basın.

Geçen süreyi görüntülemek için tekrar basın.

Bölümün kalan süresini görüntülemek için tekrar basın.

OSD ekranını kapatmak için yeniden basın.

SVCD, VCD ve CD diskleri için

Ekranın, disk tipine göre değişebileceğini unutmayın.

Parçada/bölümde geçen süreyi görüntülemek için OSD düğmesine bir kez basın.

Parçada/bölümde, sadece kalan süreyi görüntülemek için tekrar basın.

Toplam geçen süreyi görüntülemek için tekrar basın.

Toplam kalan süreyi görüntülemek için tekrar basın.

OSD ekranını kapatmak için yeniden basın.

Mp3, XVID ve WMA diskleri için

Bölümde geçen süreyi görüntülemek için OSD düğmesine basın.

Bölümde kalan süreyi görüntülemek için tekrar basın.

OSD ekranını kapatmak için yeniden basın.

Dil

Disk üzerinde desteklenen herhangi bir dili seçmek için Dil düğmesine basın.

Açı

Disk bu fonksiyonu destekliyorsa, tercih ettiğiniz izleme açısını seçmek için bu düğmeyi kullanın.

Altyazılar

Altyazı seçeneklerine göz atmak için Altyazı düğmesine birkaç kez basın. Divx formatl cd’lerde altyaznn görüntülenmesi için; gerekli dosya “Angel” tuºuna baslarak seçilmelidir.

Program

Nümerik tuşları kullanarak oynatma/çalma sırasını programlamak için Program düğmesini kullanın.

Programlama işleminden sonra, programlamayı iptal etmek için Durdur düğmesine veya oynatmaya/çalmaya başlamak için Oynat düğmesine basın.

Bir programı iptal etmek için, PBC düğmesine basın.

DVD Menüsü

Disk üzerinde bulunan başlıkları görmek için DVD Menüsü düğmesine basın. Yukarı ve Aşağı düğmeleriyle seçiminizi yapın ve görüntülemek için Oynat düğmesine basın.

Alt menü

PBC açık konumdayken (aşağıya bakın), mevcut seçenekleri (yalnızca birden fazla menüye sahip diskler için geçerlidir) görüntülemek için Alt menü düğmesine basın.

Cihaz PBC KAPALI veya durdurulmuş konumundayken, bu düğmeye basarak dokuz resim görüntüleme fonksiyonunu etkinleştirin. Oynatmak istediğiniz rakamı seçin.

(12)

Yön seçim düğmeleri

Bu düğmeler birkaç menü içerisinde dolaşmanızı sağlar.

Numerik düğmeler

Bir parçayı doğrudan çalmak için, ilgili rakama basın. 9’un üzerindeki rakamlar için 10+ düğmesini kullanın.

PBC düğmesi (Program Geri Kontrolü)

PBC açık konumdayken, bir başlık, bölüm veya parça seçmek istiyorsanız ana menüye dönmelisiniz.

PBC kapalıyken, görüntüleme veya durdurma sırasında seçim yapabilirsiniz.

A-B

A-B düğmesine basılması, tekrar etmek istediğiniz bölümün başlangıcını ve bitişini belirlemenizi sağlar.

Tekrarlamayı sona erdirmek için düğmeye tekrar basın.

Tekrarla

Bölümleri veya başlıkları tekrarlar (tüm fonksiyonlar için geçerli değildir).

Yakınlaştır

1,5, 2 veya 4 kat büyütmek için yakınlaştır düğmesine basın. Yeniden basılması normal görüntüye geri döndürür.

Ses +/-

Ses seviyesini ayarlamak için VOL+ ve VOL- düğmelerine basın.

Rastgele

CD ve MP3 müzik parçalarını rastgele bir sıralamayla seçer.

Sessiz

Sesi aniden kesmek veya yeniden açmak için basın.

Sol/Sağ

Farklı ses modları arasında seçim yapmak için Sol/Sağ düğmesine basın: AUDIO1, AUDIO2, AUDIO1 VOCAL, AUDIO2 VOCAL (DVD’ler için), LEFT VOCAL, RIGHT VOCAL, MONO_LEFT, MONO_RIGHT, STEREO (SVCD için) arasında. Diskin birkaç dublaj dilini destekliyor olması durumunda, bu düğmeyi kullanarak bunlardan birini seçebilirsiniz.

Video Çıkışı

CVBS, CVBS+YUV, RGB, CVBS+S-VIDEO çıkış modları arasında geçiş yapın... PSCAN (Gelişmiş Arama) çıkış modu yalnızca cihazın destekliyor olması durumunda kullanılabilir.

Gelişmiş Arama

Aralıklı mod ve gelişmiş arama modu (destekleniyorsa) arasında geçiş yapın.

(13)

Hızlı İleri/Geri

Hızlı ileri gitmek ve hızlı geri almak için bu düğmeleri kullanın. Düğmelere birden fazla basılması hızı en yüksek seviyeye kadar çıkartır ve daha sonra normale döner.

Durdur

Oynatma işlemini durdurmak ve kalınan yeri bellekte tutmak için bir kez basın. Oynat düğmesine basarsanız oynatma işlemi devam edecektir (yalnızca bazı tipteki disklerde). Durdur düğmesine yeniden basarsanız, bu işlem oynatma işlemini tamamen sona erdirecektir.

SİSTEM AYARI DVD menüsü ayarı

Ayar menülerine girmek için Ayar düğmesine basın. DVD ayar menüsünde sizden bir şifre istenebilir.

Varsayılan şifre 2001’dir.

Seçenekler içerisinde dolaşmak için Yukarı , Aşağı , Sol ve Sağ

düğmelerini kullanın ve bir alt menüye geçmek veya bir fonksiyon seçmek için Oynat düğmesine basın. Çıkmak için tekrar Ayar düğmesine basın.

Ana sayfa

Video fonksiyonlarını ayarlama: Resim Modu, Açı işareti, OSD Dili, İşitme Engelliler için Altyazı ve Ekran Koruyucu.

Resim Modu

Otomatik - Orijinal programın aralıklı veya gelişmiş aramalı bir görüntü kaynağından alının alınmadığını belirten, DVD bit akışı içerisine yerleştirilmiş olan Bob veya Weave tabanlı ‘işaretleri’ seçer.

Film – Yerleşik işaret bilgilerini göz ardı ederek Weave tekniğini kullanır.

Video – Yerleşik işaret bilgilerini göz ardı ederek Bob tekniğini kullanır.

Akıllı – Film modu ile aynıdır ancak ek bir dikey filtreleme yardımıyla Weave yönteminin hareketli görüntülerde meydana getirdiği yan etkileri azaltır.

Süper Akıllı (varsayılan) - İşaret okuma yöntemini, parametreleri anlık resim içeriğine göre dinamik olarak değiştiren piksel tabanlı hareket uyarlama

işlemi ile birleştirir. Bu işlem, sanal olarak tüm kaynak malzemenin birleştirilmesi için kullanılan en iyi yöntemdir.

(14)

Açı işareti

Disk tarafından destekleniyorsa, Açı işaretini AÇIK veya KAPALI olarak ayarlayabilirsiniz.

OSD dili

Mevcut OSD dillerinden birini seçin.

İşitme Engelliler için Altyazı Altyazıyı açar veya kapatır.

Ekran Koruyucu

Cihaz, birkaç dakika içerisinde bir işlem yapılmadığı takdirde “zıplayan top” ekran koruyucusunu etkinleştirir. Bu özellik TV ekranınızı korumaktadır.

(15)

Hoparlör ayarı

Hoparlör ayarı Downmix, Merkez, Arka, Yardımcı hoparlör, Merkez Gecikmeli, Arka Gecikmeli ve Test Tonu’nu içermektedir.

Downmix

Bağlı bir stereo amplifikatörünüz varsa, Stereo seçmelisiniz, amplifikatörünüzün 5.1 olması durumunda lütfen 5.1 CH olarak ayarlayın.

Merkez hoparlör

Merkez hoparlörü AÇIK veya KAPALI konuma getirir.

Arka hoparlör

Arka hoparlörleri AÇIK veya KAPALI konuma getirir.

(16)

Yardımcı hoparlör

Yardımcı hoparlörü AÇIK veya KAPALI konuma getirir.

Merkez Gecikmeli

Merkez hoparlörün ses çıkışının gecikmeli olmasını sağlar.

Arka Gecikmeli

Arka hoparlörün ses çıkışının gecikmeli olmasını sağlar.

Test Tonu

İlgili hoparlör düzenini seçin. Her hoparlöre bir ses sinyali gönderilecektir.

(17)

Ses ayarı Ses çıkışı

Bir ses çıkış modu seçer: Analog, SPDIF/RAW veya SPDIF/PCM.

Notlar:

1. Bu cihaz hem Dolby dijital hem de analog ses sinyallerini desteklemektedir.

2. Cihazınız DTS modunu desteklemiyorsa, DTS diskleri oynatmak için SPDIF/RAW veya SPDIF/PCM özelliklerinden birini seçmelisiniz.

3. Bazı modeller Dolby AC-3 ve DTS’i

desteklemektedir. Cihaz ilgili modu, otomatik olarak ayarlar.

OP Modu

RF ve Hat Çıkış modu arasında geçiş yapar.

Çift Mono

Amplifikatörünüz/dekoderiniz Dolby Dijital çıkışı zaten destekliyorsa, amplifikatörünüz/dekoderiniz için Stereo, L-mono, R-mono, MIX-mono ayarını seçebilirsiniz.

(18)

Sıkıştırma

Dinamik ses aralığını ayarlamak için kullanılır.

LPCM çıkışı

48k veya 96k ses şifreleme modları arasında seçim yapabilirsiniz.

Tercihler ayarı

Oynatma işlemi sırasında erişilemez. Tercihler sayfası TV ekranı, TV tipi, Ses, Altyazı, Disk menüsü, Yerel, Ebeveyn, Şifre ve Varsayılan ayarları içermektedir.

TV ekranı

Geniş ekran bir TV’niz varsa (16:9 Görüntü Oranı), GENİŞ ayarını seçin. Diğer ekran tipleri için NORMAL seçeneklerden birini kullanın.

(19)

TV Tipi

Çoğu Avrupa ülkesinde tercih edilen ayar PAL’dir.

Ses

Tercih ettiğiniz dili seçin.

Altyazı

Tercih ettiğiniz dili seçin.

Disk menüsü

Tercih ettiğiniz dili seçin.

(20)

Yerel

Avrupa ülkeleri için GBR öğesini seçin.

Ebeveyn

Ebeveyn kilidinin seviyesini belirleyin.

SmartNAVI

Menülü veya menüsüz dolaşım özelliğini seçin.

Varsayılanlar

Varsayılan ayarları geri yüklemek için bu seçeneği kullanın.

(21)

Şifre

Varsayılan şifre 2001’dir. Bu seçeneği kullanarak şifreyi değiştirebilirsiniz.

MP3 ÇALMA

Bir MP3 diski 10 saate kadar müzik içerebilir.

Dizin ve çalma modu, yalnızca Tercihler sayfasından

SMART NAVI öğesi, WITH MENU (Menülü) olarak ayarlandığında görüntülenecektir.

1. Menü içerisinde dolaşmak için yön tuşları ve Tamam düğmesini kullanın.

2. Bir üst menüye geçmek için klasör simgesine basın.

Ekran durdurulmuş konumdayken, görüntüleme modunu seçmek için Tekrarla ve Rastgele düğmelerini kullanabilirsiniz

3. Programlı çalma

> Programlama moduna girmek için Program düğmesine basın.

> Parçaları seçmek için Numerik düğmeleri kullanın.

İşlem sona erdikten sonra, Durdur düğmesine basın.

> Programlanan parçaları çalmak için Oynat düğmesine basın.

> Programlanan çalmadan çıkmak için başka bir çalma moduna ayarlayın.

KODAK PICTURE CD GÖSTERME

Oynatma modları Normal

Görüntüleme modu penceresinde bir dizin seçildiğinde, geçerli dizinde bulunan her resim bir slayt gösterisi şeklinde sırayla gösterilecek ve TV ekranına sığacak biçimde ölçeklenecektir. On iki adet slayt gösterisi modu kullanılabilir. Seçmek için PBC düğmesini kullanın:

Mod 0: özel bir geçiş efekti yoktur (varsayılan) Mod 1: yukarıdan aşağıya doğru temizle Mod 2: aşağıdan yukarıya doğru temizle

Mod 3: yukarıdan/aşağıdan merkeze doğru temizle

(22)

Mod 5: dikey jaluzi

Mod 6: soldan sağa doğru temizle Mod 7: sağdan sola doğru temizle

Mod 8: soldan/sağdan merkeze doğru temizle Mod 9: merkezden sola/sağa doğru temizle Mod 10: kenardan merkeze doğru temizle Mod 11: yatay jaluzi

Mod 12: rastgele

PBC düğmesiyle slayt gösterisi için geçiş efektlerini seçebilirsiniz. En son yapılan seçim bellekte kalacaktır.

Ekranı dondurmak için Duraklat düğmesine ve resimler arasında dolaşmak için Sonraki veya Önceki düğmelerine basın. Slayt gösterisine devam etmek için Giriş/Tamam veya Oynat

düğmesine basın.

Resim Döndürme

Bir resmi döndürmek için dört mod vardır: Tersine, Ayna, Sola ve Sağa. Bu işlemler yalnızca resim normal olarak görüntülendiğinde geçerlidir ve yeni bir resim görüntülendiğinde otomatik olarak iptal

edilecektir. Farklı döndürme modları arasında seçim yapmak için ok düğmeleri kullanılır.

Yukarı düğmesi: Tersine/Normal Aşağı düğmesi: Ayna/Normal Sol düğme: Sola döndür

Sağ düğme: Sağa döndür ZOOM (Yakınlaştırma)

Yakınlaştırma/Uzaklaştırma ve pan fonksiyonları, JPEG formatındaki resimler için geçerlidir.

Yakınlaştır düğmesi ile, JPEG formatındaki resimleri yakınlaştırabilir veya uzaklaştırabilirsiniz. Bir OSD mesajı, geçerli oranı gösterecektir.

Yakınlaştırma modu açıksa, yakınlaştırma/uzaklaştırma oranının kontrolü için Hızlı ileri ve Geri düğmeleri kullanılır. Yakınlaştırma modu kapalı durumdayken, bir resim ekrana uyacak şekilde

ölçeklenir.

Not: Yakınlaştırma fonksiyonu kullanılırken, slayt gösterisi ve resim geçiş fonksiyonları devre dışı bırakılır.

MİNYATÜR RESİMLER

Alt menü düğmesi JPEG minyatür resim modunun etkinleştirilmesi için kullanılır. Dokuz adede kadar minyatür resim görüntülenecektir. Sonraki ve Önceki düğmelerini kullanarak geçerli dizin içerisinde bulunan sonraki ve önceki dokuz resmi görüntüleyebilirsiniz. Dokuz resmin her biri 1 ila 9

arasında numaralandırılacaktır.

İlgili resmin numarasına basıldığında resim tam ekran boyutuna getirilecek ve minyatür resim modu iptal edilecektir.

Müzikli Slayt Gösterisi

Adım düğmesi tamamen durmuşken, müzikli slayt gösterisine girebilir ve çıkabilirsiniz. A-B düğmesi ile arka planda çalması için bir MP3 dosyası seçebilirsiniz.

Not: Müzikli Slayt Gösterisi sırasında resim geçişi, yakınlaştırma ve minyatür resim özellikleri geçerli değildir.

(23)

SORUN GİDERME

Aşağıdaki sorunlarla karşılaşırsanız, sorunu gidermek için öncelikle bu yöntemleri deneyebilirsiniz.

Sorun çözülmezse, Garanti kılavuzunuza başvurun:

Resim yok

• Lütfen cihaz ve TV, vb. gibi diğer sistemler arasında bağlantı olup olmadığını kontrol edin.

• Lütfen TV’nin düzgün çalıştığını kontrol edin.

Disk oynatılamıyor/çalınamıyor

• Lütfen diskin tepsiye düzgün olarak yerleştirildiğinden emin olun. Tek taraflı bir disk etiketli yüzü yukarı gelecek şekilde yerleştirilmelidir.

• Lütfen diskin temiz olduğundan emin olun. İçten dışa doğru nazik bir biçimde, yumuşak bir kumaş kullanarak temizleyin.

Uzaktan kumanda çalışmıyor

• Uzaktan kumanda ve cihaz üzerindeki alıcı arasında hiçbir engel olmadığından emin olun.

• Uzaktan kumandayı cihazın alıcısına doğru tutun.

• Pilleri kontrol edin.

Resim ayrıldı

• Diskin hasarlı veya kirli olup olmadığını kontrol edin.

• DVD Oynatıcıyı kapatın ve en az 10 saniye sonra yeniden açın.

DVD Oynatıcı donuyor

• Güç kablosunu çekerek sistemi kapatın. Cihazı yeniden açmadan önce en az 10 saniye bekleyin.

DİSK BAKIMI

Disk koruması:

• Diski iç kısımdaki delikten ve dış kenarlarından tutun.

• Disk üzerine herhangi bir şey yapıştırmayın;

• Disk yüzeyine parmaklarınızla dokunmayın;

• Diski temiz tutun;

• Bir disk düzenli olarak merkezden dışa doğru yumuşak bir kumaşla temizlenmelidir.

(24)

TEKNİK ÖZELLİKLER

Duyuru:

1. Dolby Laboratories lisansıyla üretilmiştir. Dolby ve çift D sembolü, Dolby Laboratories’in ticari markasıdır.

2. Bu ürün, belirli A.B.D. patentleri ile Macrovision Coprporation'a ve ilgili hak sahiplerine ait diğer fikri mülkiyet hakları ile korunan bir telif hakkı koruma teknolojisi içermektedir. Bu telif hakkı teknolojisinin kullanımına Macrovision Corporation tarafından izin verilmelidir ve Macrovision Corporation tarafından aksi yönde izin verilmedikçe evde ve diğer sınırlı gösterimler sırasında kullanımı amaçlanmıştır. Tersine mühendislik ve yazılımın parçalarına ayrılması yasaktır.

Video disk tipleri: DVD/SVCD/VCD/CD-G (dijital AV diskleri)/XVID 0.X/WMA MP3/CD-DA (genel müzik lazer diskleri)

CDIFMV (VOD) Kodak Picture CD Ağırlık: DVD DivX 300: 2,9 kg

DVD DivX 350: 2,5 kg

Boyutlar: DVD DivX 300: 420x42x240 mm DVD DivX 350: 430x38x255 mm Video/resim: MPEG1/MPEG2/MPEG4

Ses: AC-3/DTS/MP3/WMA

Sinyal çıkışı: Video: 1.0Vp-p

Ses: 5.1 kanallar 0.5Vp-p karışık stereo 2vp-p İşletim

fonksiyonları: Oynat/duraklat, durdur, açma/kapama, ileri/geri, ekran görüntüsü, zaman seç, kısmi tekrar, en son/sonraki, menü, ayar, giriş, kanallar, açı, ses kontrolü, sessiz, altyazı görüntüleme, öğe ve daha fazlası.

Giriş ara birimi: HI-HD s-terminal video çıkışı, VIDEO(CVBS),Y Cb Cr çıkışı Y Pb Pr çıkışı, optik çıkış, koaksiyel çıkış, SKART çıkışı.

Voltaj: 100V-240V AC 50/60Hz Güç tüketimi: 20W

Frekans aralığı: CD: 4Hz--20KHz (EIAT).

DVD: 4Hz--22KHz (48K) (örnekleme), 4Hz--44KHz (96K) (örnekleme) S/N (gürültü, sinyal

oranı): >90db

THD: 0,003%

Aksesuarlar: SKART kablosu, kızıl ötesi uzaktan kumanda, AAA pil, Kullanım Kılavuzu, Servis Kılavuzu.

(Ürünün sürekli olarak geliştirilmesi nedeniyle, tasarım, teknik özellikler ve parametreler ile ilgili değişiklikler hakkında önceden bildirimde bulunulmayacaktır)

Şekil

Updating...

Referanslar

Updating...

Benzer konular :
