BARTIN ÜNİVERSİTESİ

MÜHENDİSLİK, MİMARLIK VE TASARIM FAKÜLTESİ

İNŞAAT MÜHENDİSLİĞİ BÖLÜMÜ

2019-2020 AKADEMİK YILI BAHAR DÖNEMİ

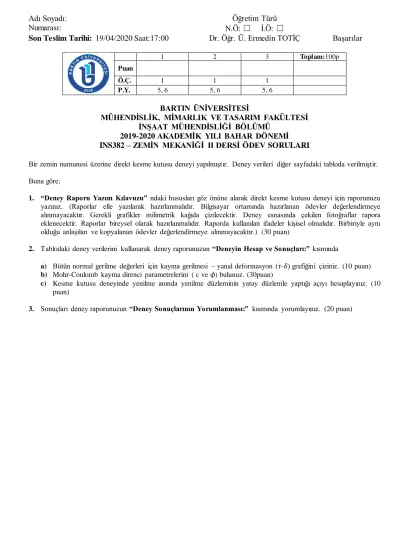

INS382 – ZEMİN MEKANİĞİ II DERSİ ÖDEV SORULARI

Bir zemin numunesi üzerine direkt kesme kutusu deneyi yapılmıştır. Deney verileri diğer sayfadaki tabloda verilmiştir. Buna göre;

1. “Deney Raporu Yazım Kılavuzu” ndaki hususları göz önüne alarak direkt kesme kutusu deneyi için raporunuzu yazınız. (Raporlar elle yazılarak hazırlanmalıdır. Bilgisayar ortamında hazırlanan ödevler değerlendirmeye alınmayacaktır. Gerekli grafikler milimetrik kağıda çizilecektir. Deney esnasında çekilen fotoğraflar rapora eklenecektir. Raporlar bireysel olarak hazırlanmalıdır. Raporda kullanılan ifadeler kişisel olmalıdır. Birbiriyle aynı olduğu anlaşılan ve kopyalanan ödevler değerlendirmeye alınmayacaktır.) (30 puan)

2. Tablodaki deney verilerini kullanarak deney raporunuzun “Deneyin Hesap ve Sonuçları:” kısmında

a) Bütün normal gerilme değerleri için kayma gerilmesi – yanal deformasyon (𝜏-𝛿) grafiğini çiziniz. (10 puan) b) Mohr-Coulomb kayma direnci parametrelerini ( c ve 𝜙) bulunuz. (30puan)

c) Kesme kutusu deneyinde yenilme anında yenilme düzleminin yatay düzlemle yaptığı açıyı hesaplayınız. (10 puan)

3. Sonuçları deney raporunuzun “Deney Sonuçlarının Yorumlanması:” kısmında yorumlayınız. (20 puan)

1 2 3 Toplam:100p

Puan

Ö.Ç. 1 1 1

Adı Soyadı:

Öğretim Türü

Numarası:

N.Ö: ☐ İ.Ö: ☐

Son Teslim Tarihi: 19/04/2020 Saat:17:00

Dr. Öğr. Ü. Ermedin TOTİÇ

Başarılar

Numune Yüksekliği H (cm) 2,4 Numune Çapı D (cm) 6,35 σn (kgf/cm 2 ) 1 kgf/cm2 2 kgf/cm2 4 kgf/cm2 Yanal Deformasyon δ (mm) Kesme Kuvveti T (kgf) Kesme Gerilmesi τ=T/A (kgf/cm2) Kesme Kuvveti T (kgf) Kesme Gerilmesi τ=T/A (kgf/cm2) Kesme Kuvveti T (kgf) Kesme Gerilmesi τ=T/A (kgf/cm2) 0,0 0 0 0 0,2 3,3 4,6 15,4 0,4 5,3 8,6 30,2 0,6 6,8 12,4 40,5 0,8 8,8 15,6 49,1 1,0 10,6 18,2 58,6 1,2 12,3 22,4 65,9 1,4 14,1 26,7 70,2 1,6 15,2 29,6 73,3 1,8 17 32,4 75,4 2,0 17,9 34,2 77,2 2,2 18,8 36,2 79 2,4 20,2 38,1 80,5 2,6 21,2 39,2 81,5 2,8 22,3 40,8 82,7 3,0 22,1 41,5 83,9 3,2 20,6 42,6 84,8 3,4 20,3 43,4 85,8 3,6 20,2 43,6 87,1 3,8 20,1 44,1 87,5 4,0 44,4 88,1 4,2 44,2 88,7 4,4 43,2 88,6 4,6 43,1 88,6 4,8 42,1 88,4 5,0 88,2 5,2 88 5,4 87,9 5,6 87,8 5,8 87,8 6,0 87,8 6,2 6,4 6,6 6,8 7,0 7,2 7,4 7,6 7,8 8,0 8,2
