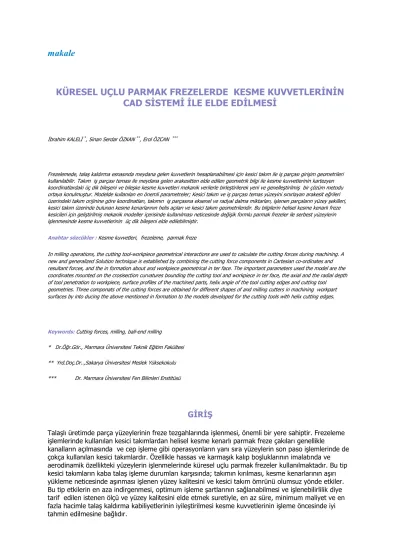

KÜRESEL UÇLU PARMAK FREZELERDE KESME KUVVETLERĐNĐN

CAD SĐSTEMĐ ĐLE ELDE EDĐLMESĐ

Đbrahim KALELĐ *_{, Sinan Serdar ÖZKAN} **_{, Erol ÖZCAN} ***

Frezelemede, talaş kaldırma esnasında meydana gelen kuvvetlerin hesaplanabilmesi için kesici takım ile iş parçası girişim geometrileri kullanılabilir. Takım iş parçası teması ile meydana gelen arakesitten elde edilen geometrik bilgi ile kesme kuvvetlerinin kartezyen koordinatlardaki üç dik bileşeni ve bileşke kesme kuvvetleri mekanik verilerle birleştirilerek yeni ve genelleştirilmiş bir çözüm metodu ortaya konulmuştur. Modelde kullanılan en önemli parametreler; Kesici takım ve iş parçası temas yüzeyini sınırlayan arakesit eğrileri üzerindeki takım orijinine göre koordinatları, takımın iş parçasına eksenel ve radyal dalma miktarları, işlenen parçaların yüzey şekilleri, kesici takım üzerinde bulunan kesme kenarlarının helis açıları ve kesici takım geometrileridir. Bu bilgilerin helisel kesme kenarlı freze kesicileri için geliştirilmiş mekanik modeller içerisinde kullanılması neticesinde değişik formlu parmak frezeler ile serbest yüzeylerin işlenmesinde kesme kuvvetlerinin üç dik bileşeni elde edilebilmiştir.

Anahtar sözcükler : Kesme kuvvetleri, frezeleme, parmak freze

In milling operations, the cutting tool-workpiece geometrical interactions are used to calculate the cutting forces during machining. A new and generalized Solution technique is established by combining the cutting force components in Cartesian co-ordinates and resultant forces, and the in formation about and workpiece geometrical in ter face. The important parameters used the model are the coordinates mounted on the crosisection curvatures bounding the cutting tool and workpiece in ter face, the axial and the radial depth of tool penetration to workpiece, surface profiles of the machined parts, helix angle of the tool cutting edges and cutting tool geometries. Three componats of the cutting forces are obtained for different shapes of and milling cutters in machining workpart surfaces by into ducing the above mentioned in formation to the models developed for the cutting tools with helix cutting edges.

Keywords: Cutting forces, milling, ball-end milling * Dr.Öğr.Gör., Marmara Üniversitesi Teknik Eğitim Fakültesi ** Yrd.Doç.Dr..,Sakarya Üniversitesi Meslek Yüksekokulu *** Dr. Marmara Üniversitesi Fen Bilimleri Enstitüsü

GĐRĐŞ

Talaşlı üretimde parça yüzeylerinin freze tezgahlarında işlenmesi, önemli bir yere sahiptir. Frezeleme işlemlerinde kullanılan kesici takımlardan helisel kesme kenarlı parmak freze çakıları genellikle

kanalların açılmasında ve cep işleme gibi operasyonların yanı sıra yüzeylerin son paso işlemlerinde de çokça kullanılan kesici takımlardır. Özellikle hassas ve karmaşık kalıp boşluklarının imalatında ve aerodinamik özellikteki yüzeylerin işlenmelerinde küresel uçlu parmak frezeler kullanılmaktadır. Bu tip kesici takımların kaba talaş işleme durumları karşısında; takımın kırılması, kesme kenarlarının aşırı yükleme neticesinde aşınması işlenen yüzey kalitesini ve kesici takım ömrünü olumsuz yönde etkiler. Bu tip etkilerin en aza indirgenmesi, optimum işleme şartlarının sağlanabilmesi ve işlenebilirlilik diye tarif edilen istenen ölçü ve yüzey kalitesini elde etmek suretiyle, en az süre, minimum maliyet ve en fazla hacimle talaş kaldırma kabiliyetlerinin iyileştirilmesi kesme kuvvetlerinin işleme öncesinde iyi tahmin edilmesine bağlıdır.

Bu çalışmada, frezeleme operasyonları için helisel kesme kenarlı parmak freze çakıları ile talaş kaldırma esnasında meydana gelen kesme kuvvetlerinin, kesici takım ve iş parçası girişim geometrilerine bağlı olarak nasıl hesap edilebileceği gösterilmiştir. Frezeleme işlemleriyle ilgili şu ana kadar önemli

araştırmalar yapılmıştır. Fakat parmak frezeler yüzeylerin işlenmesi neticesinde meydana gelen kuvvetlerin kartezyen koordinatlarda üç bileşeninin elde edilmesine yönelik çok fazla çalışma yoktur. Özellikle küresel uçlu parmak frezeler üzerinde çok az çalışma yapılmıştır. Smith ve Tlusty [1], kendilerinden önceki silindirik helisel parmak frezeler ile ilgili mekanik modelleri ele alarak bu konu üzerinde yoğunlaşmaya çalıştılar. Tlusty [2], parmak frezelerde kesme kuvvetlerinin meydana getirdiği dinamikler üzerinde çalışmalar yaparak tekrarlı kesme işlemlerinde, kararlılık şartları ve kesme sönümü ile alın frezelerde takım tırlamasının zamana bağımlı simülasyonunu yaptı. Armarego [3], parmak frezelerde meydana gelen kesme kuvvetlerini kaçıklık ve kesiciden parça kopmalarını göz önünde bulundurarak bir kesme kuvveti modeli geliştirdi. Yang ve Park [4], küresel uçlu parmak frezelerle ilgili bir model geliştirerek kesme kuvvetlerini işleme öncesinde tahmin etmeye çalıştılar. Yellowley [5], küresel uçlu parmak frezelemede özgül güç ve tork ile esas kesme kuvvetlerinin değerlerini

gözleyebilmek için çalışmalar yaptı. Sutherland ve DeVor [6], küçük çaplı parmak frezeleri için işlenen yüzey hatalarını ve kesme kuvvetlerini içeren bir metot geliştirdiler. Kim, Cho ve Chu, [7] frezeleme işleminde kesme kuvvetinin tahmini üzerine yapmış oldukları çalışmada, talaş geometrisi ve ilerleme arasındaki bağıntıyı analiz ettiler. Kesme kenarı üzerine etki eden kesme kuvvetlerinin nümerik integrasyonu ile bileşke kesme kuvvetini bir seri deney yaparak kesme kuvvetlerinin bulunmasında

kullanmış oldukları modeli doğrulamışlardır. Shatlave Atlan, yuvarlak [8] uçlu frezeleme ve delme

işlemlerinin analitik modellenmesi üzerine yapmış oldukları çalışmada, kesme şartları, takım geometrisi, iş parçası malzemesinin ısıl özellikleri ve gerilme değerlerini esas alan analizler yapmışlardır. Yapılan çalışma sonucunda, kesme kenarında oluşan sıcaklık ve kesme kuvveti

değerlerini hesaplayan bir model elde etmişlerdir. Ayrıca daha önce yapılmış benzer deney sonuçlarıyla model karşılaştırılmıştır. Feng ve Su, küresel uçlu frezeleme ile üç boyutlu düzlem yüzeylerin hassas işlenmesi için takım yolu ve ilerlemenin eş zamanlı optimizasyonu üzerine çalıştılar[9]. Engin ve Altintas [10] yapmış oldukları çalışmada endüstride kullanılan değişik parmak frezelerin tamamını içerecek tarzda helisel parmak frezelerin genelleştirilmiş bir matematiksel modelini hazırlamışlardır. Hem kesici takım hem de işparçasının yapısal titreşimini içine alan frezeleme kinematiğini kullanarak her bir kesme noktasındaki talaş kalınlığını tanımladılar. Đşparçasıyla temas halinde olan kesme kenarı boyunca prosesler bütünleştirilerek kesme kuvvetleri, titreşimler ve tırlama oluşumunu tahmin etmişlerdir. Wang ve Zheng, yuvarlak uçlu parmak frezelerde ortalama kesme kuvvetlerini ölçerek, teğetsel ve radyal kesme kuvveti katsayılarını doğrudan tanımlayabilmek için analitik bir model geliştirmişlerdir[11]. Yücesan, Boyoumi ve Kendall, frezelemede kesme kuvvetleri üzerinde analitik bir model geliştirdiler [12, 13]. Daha sonra yaptıkları çalışmaları geliştirerek kesici takımların iş

parçalarına radyal ve eksenel girişim miktarları ve işlem parametrelerine bağlı kesme hızlarını araştırarak farklı malzemeler üzerinde deneysel kesme kuvvet değerlerini elde etmek suretiyle ilerlemenin artmasıyla takım ile iş parçası temas yüzeyindeki sürtünme ve basıncın düştüğünü tespit etmişlerdir [14]. Yücesan ve Altıntaş, küresel uçlu parmak freze kesicilerine ait analitik bir model geliştirdiler. Yaptıkları teorik çalışmaları deneylerle gözlemleyerek tutarlı sonuçlar elde ettiler [15, 16, 17]. Geliştirdikleri metot ile sadece düz yüzeylerin işlenmesine ait kesme kuvvetlerinin çözümlerini bulabildiler. Yüzeylerin eğimli veya en genel halde serbest yüzeylerin işlenmesi gibi her çeşit yüzeyin işlenmesine ait genel çözüme ulaşamadılar. Hatta düz yüzeylerde, birden fazla paso ile kanal açma operasyonları gibi işlenen yüzeyin geometrisini ilk pasodan sonra değiştiren işleme şekilleri karşısında yetersiz kaldı. Bu makalede sunacağımız metot önceki mekanik modellerin eksik kalan kısmını

tamamlayarak, kesici takım ve iş parçası geometrisi bilgisinin CAD/CAM sisteminden elde edilerek daha gelişmiş bir genel çözüm sağlamış olmasına karşın önceki metotlarda geliştirilen kesme kuvvet

denklemlerinin ve kullanılan katsayılara bağlı olarak işlem yaparak sonuca ulaşır.

KÜRESEL UÇLU PARMAK FREZE ĐÇĐN KESME KUVVET FORMULASYONLARI

Küresel uçlu parmak freze çakıları için kesme kuvvetlerine ait teorik modeller geliştirilmiştir [15]. Bu analitik modelde, kesme kuvvetleri takımın kesme kenarı ile iş parçası teması neticesinde kesme kenarının talaş ve sırt yüzeyi üzerinde meydana gelen kuvvetler basınç ve sürtünme kuvvetleri olarak iki dik bileşene ayrılarak tanımlanmış ve toplam kesme kuvveti bu iki yüzeydeki sürtünme ve basınç kuvvetlerinin toplamına eşit olacak şekilde kesici takım dönme açısının fonksiyonu olarak aşağıdaki gibi ifade edilmiştir. Şekil 1’de formülasyonlara ait gerekli notasyonlar gösterilmiştir.

Şekil 1. Helisel Kesme Kenarlı Küresel Uçlu Kesici Takım Geometrisi

( 2)

Burada deforme olmamış talaş kalınlığı ile talaş yüzeyi üzerindeki sonsuz küçük temas alanını gösterir ve aşağıdaki gibi tariflidir.

(3)

keskin kenarlı takımın sırt yüzeyi ile talaş temas alanının sonsuz küçük ifadesidir ve temastaki kesme kenarı yayı uzunluğuna eşit olarak aşağıdaki formülle hesap edilir. dS= (4)

, kesici takım yarı çapı, helis açısı, R(a) kesme kenarı üzerindeki bir noktanın a pozisyon açısına göre kesici takım yarıçapıdır. , ’nın türevi olacak şekilde aşağıdaki gibi verilir.

(6)

kesme kenarı talaş yüzeyi üzerinde eğirsel koordinatlarda tanımlanmış birim vektörler olarak şöyle verilir.

(

(

Burada kesme kenarı üzerindeki bir noktanın takım orijinine göre konum vektörü. , ve arasındaki açı ve kesme kenarının talaş açısıdır. ve birim kuvvet vektörleri γ sırt açısına bağlı olarak talaş yüzeyindekine benzer şekilde düşünülüp hesap edilir. Buna göre;

şeklinde tariflenirler. , sürtünme kuvvetinin doğrultusu boyunca bir birim vektördür ve ve ’nin lineer bir birleşimi olarak ifade edilir.

talaş akış açıları Shaw ve Cook’un yapmış oldukları çalışmalardan faydalanılarak kıyaslamalarla genelleştirilmiştir [18]. ve kesici takım talaş yüzeyi ve , sırt yüzeyin üzerindeki basınç ve sürtünme katsayılarını ifade eder ve deneylerle elde edilir [17]. Ln( )=7.939-0.0259. -3.983. (19)

=0 .743 (20)

Ln( )=-2.489+0.162.

= 26.88+77.96. (22)

= -0.825+4.175.

Burada takım ilerlemesi ve eksenel dalma mesafesidir.

Đntegrasyon Sınırlarının Belirlenmesi

Frezeleme işlemlerinde, kesme kuvvetlerinin matematik modelleri için geliştirilen bağıntıların ve elde edilen kuvvet formulasyonlarının varlığı her çeşit işleme durumunda çözüm

üretememektedir. Çünkü integral ifadelerinin alt ve üst sınırları takım dönme açısının bir fonksiyonu olmakla beraber kesici takım ile işlenen yüzey geometrisinin de bir fonksiyonudur. En genel hal için geliştirdiğimiz integrasyon sınırlarının tespiti yöntemi esas itibariyle; takım geometrisi ve işlenen yüzeyin durumuna göre takımların iş parçaları üzerinde dalma yaptıkları anlardaki iş parçası yüzeyi ile takım geometrisi arakesit fonksiyonlarının izahı ile helisel kesme kenarlarının bu ara kesit eğrileriyle kesişen noktalarının bulunarak her takım dönme açısına

karşılık değişen ve

dayanır. Takım ve iş parçası arakesit geometrisine ait bilgilerin elde edilmesinde katı CAD de bir modelleme olan katı modelleme tekniği kullanılacaktır. CAD/CAM yazılımlarıyla

Exchange Files) formatlı çizim arabirim değişim dosyalarından elde edilecektir. Katı modelleme tekniğinin kullanılmasının nedeni; bu modelleme ile takım ve iş parçasına ait arakesit

geometrisinin istenilen arakesit koordinatlarını veri tabanında barındırmasıdır. DXF dosyalarının içeriğinde çizimde bulunana tüm elemanların çizi, nokta veya eğrilerin tüm koordinatlarıyla çember veya yayların yarıçap değerleri bulunmaktadır [19]. Bu bilgiler bizim amacımıza ulaşmada kullanılacak yeterli bilgilerdir. Bizler sadece takım ile iş parçası arakesit çizgilerinin

koordinatlarına sahip olduğumuzda ve integrasyon sınırları bir ara bilgisayar programı

kullanılarak elde edilir [20]. Đntegrasyon sınırlarının tespiti ile kuvvet hesaplamaları için aşağıdaki prosedür takip edilir.

1- DXF arabirim değişim dosyasında veritabanı bilgilerini muhafaza edebilen bir CAD/CAD paket programıyla takım ve iş parçası arakesit geometrisinin katı model tekniği ile teşekkülü. 2- Arakesit geometrisine ait bilginin DXF dosyasına yazdırılması.

3- DXF dosyası içindeki geometrik bilgiyi yorumlayarak integrasyon sınırları ve takım dönme açısının istenene değişkenlere göre hesaplanması ve bu değişkenlerin bir dosyaya yazdırılması. 4- Đntegre edilecek kesme kuvvet denklemlerinin çözümünde kullanılacak takım dönme açısı Q, alt integrasyon sınırı ve üst integrasyon sınırı dosyadan okutularak kuvvet

hesaplamaları sonuçlandırılır.

Arakesit Geometrisi ve Đntegrasyon Sınırları Hesaplamaları Đçin Gerekli Formulasyonlar

Şekil 1. de küresel kesici kenar üzerindeki bir noktayı P ile gösterelim. Bu noktanın

bileşenlerini kartezyen koordinatlara göre olarak ifade edelim. Kesme kenarı

üzerindeki bu noktalar iş parçasına her takım dönmesine karşılık değişen P noktalarıyla temas

eder . Her temas noktası için XY düzlemine paralel kesici yarıçapı aşağıdaki gibi

hesaplanabilir.

Q takım dönmesine karşılı kesici kenar üzerindeki bir noktanın yüksekliği o andaki kesici

takımın eksenel dalma mesafesi olan ‘ya eşittir. O halde takım ile iş parçası arakesit

eğrisi üzerindeki her P noktasına karşılık gelen eksenel girişim açıları aşağıdaki gibi formülize edilebilir.

= (26)

Takım dönme açısının (Q) yönü , α helis üzerindeki P noktasının pozisyon açısının yönü ile

ters işaretlidir. Her değeriyle hesaplanan eksenel girişim açısı değerine karşılık takım

kadar daha dönmüş olur. Bu durumda; α ve Q,

formülleriyle hesaplanabilir. Đntegrasyon sınırları α ve takım dönme açısı Q daima kesici takımın iş parçası ilk temas noktalarından itibaren ölçülür. P arakesit noktasının konumu X negatif olduğunda α ve Q ;

Q=+ a+

formülleriyle elde edilebilir. Hesaplamalarda aşağıdaki sınır şartları kullanılır. Takım saat ibresi yönünde döndüğü ve kesici takım uç noktası kartezyen koordinatların merkezi olarak kabul edilirse ; için Q=0, α=0 için Q= a+,

(31)

olur. Burada integrasyon sınır değerleri ve ancak iş parçası ile takımın temasının başladığı

anda ve temastan kurtulma anlarında eşit olurlar . ve ’nin ayrı ayrı tespiti için yukarıdaki

sınır şartlarının takım ve iş parçası yalama yüzeyini sınırlayan eğirlerin alt ve üst eğrileri için ayrı ayrı hesaplamaya tabi tutulur.

KESME KUVVETLERĐNĐN HESABI ĐÇĐN ÖRNEK UYGULAMA

Şekil 2’de küresel uçlu freze kesicisi için 30° eğimli bir yüzeyin –X yönünde ve radyal dalma miktarının kesici yarı çapından büyük olduğu durum için kesici takım , iş parçası ve talaş geometrisi ile şekil 3’de integrasyon sınırları grafiği verilmiştir.

Şekil 2. Kesici takım ve iş parçası geometrisi

Şekil 3. Đntegrasyon Sınırlarınn Değişimi

Đntegrasyon sınırları , eğer işlenen yüzey düz olsaydı bir paralel kenar olacaktı. Fakat eğimli yüzey sebebiyle ,A1 ve A2 arasında eğimli yüzeyin kesme kenarı ile temasının fonksiyonu olarak takım dönme açısına göre lineerlik arz etmez. Bu nedenle geliştirdiğimiz metot öncesinde bu işlem için çözüm sağlanamazdı . Burada A noktasında kesme kenarı iş

parçasıyla temasa başlar ve , A1 noktasına kadar takım dönme açısıyla lineer artar. Daha

sonra eğimli yüzey sebebiyle A1 ve A2 ile gösterilen eğriyi takip ederek A2 noktasından

temastan kurtulur. , ise kesici takım radyal girişim açısı kadar dönünceye kadar daima sıfır

değerindedir. B noktasından itibaren kesme kenarının en alt noktası temastan kurtulmaya

başlar ve takım dönme açısıyla lineer değişerek A2 noktasından ’ye eşit olarak temastan

kesme kenarı tamamen kurtulur. =10mm, =7mm, =12.091mm, =0.0254 mm/dev

, =30° ve =30° işleme şartları için yukarıdaki integrasyon sınır değerleri kesme kuvvet

denklemlerinin integral işlemlerinde kullanıldığında şekil 4 de grafik olarak gösterilmiştir. Tablo 1’de ise bazı kesme kuvvetlerinin değerleri verilmiştir. Bileşke kesme kuvveti üç dik yöndeki kuvvetlerinden aşağıdaki formül ile hesaplanır.

Şekil 4. Fx, Fy, Fz, Fn kesme kuvvetlerinin takım dönme açısına bağlı değişimleri

Tablo 1. Fx, Fy, Fz, Fn Kesme kuvvet değerleri

Q [derece] Fx [ N ] Fy [ N ] Fy [ N ] Fn [ N ] 0 0 0 0 0 4,8 -36,54 50,65 127,93 142,361 16,8 -18,27 91,17 151,19 177,494

26,4 0 101,3 162,82 191,76 48 73,08 162,08 186,08 257,364 75,6 200,97 151,95 232,6 342,9 98,4 365,4 151,95 267,49 477,658 136,8 511,56 -40,52 302,38 595,625 148,8 493,29 -111,43 290,75 583,341 165,6 420,21 -121,56 279,12 518,904 177,6 328,86 -111,43 267,49 438,311 180 310,59 -101,3 197,71 381,86 187,2 200,97 -60,78 104,67 234,604 192 91,35 -30,39 46,52 106,923

DENEYSEL ÇALIŞMA

Küresel uçlu parmak frezeleme işlemi esnasında ortaya çıkan kesme kuvvetlerinin (x), (y) ve (z) yönlerindeki bileşenlerinin belirlenmesinde kullanılan deney düzeneği şekil 5’de, deney setinin fotoğrafı ise şekil 6’da görülmektedir. Deney setinde kullanılan elemanlar tablo 2’de verildi. Tablo 2’de görüldüğü gibi deney setini oluşturan elemanlar sırasıyla; CNC Freze tezgahı, (x), (y) ve (z) yönlerinde . Fx, Fy ve Fz kuvvetlerini ölçen kuvvet sensörü, kuvvet sensöründen (x), (y) ve (z) yönlerinde gelen voltaj sinyallerini ayrı ayrı değerlendiren Charge Amplifier, PC bilgisayara adapte edilmiş analog bilgileri dijitale çeviren (A/D) veri toplama kartı ve analog voltaj değerlerinin kontrolünde kullanılan osiloskoptan meydana gelmektedir.

Şekil 6. Deney düzeneğinin fotoğrafı[20].

Bir önceki bölümde gerçekleştirilen teorik kuvvetlerin hesaplanmasını doğrulamak için deney şartları aynı seçilmiş ve tablo 3’de gösterilmiştir. Hazırlanan deney setinde tablo 3’de gösterilen kesme şartları kullanılarak gerçekleştirilen deney sonucunda elde edilen (x), (y) ve (z) yönlerindeki kesme kuvvetleri ve teorik kesme kuvvetleri şekil 7, 8 ve 9’da gösterildi.

Tablo 3. Deneyde Kullanılan Kesme Şartları

SONUÇ

Frezelemede talaş kaldırma işlemleri neticesinde meydana gelen kuvvetlerin kartezyen koordinatlardaki üç bileşeninin kesici takım ile iş parçasının teması ile oluşan arakesit geometrilerinin barındırdığı koordinat bilgisinin katı modelleme tekniği ile elde edilerek hesaplanabileceğine ait bir metot gösterilmiştir. Kesme kuvvetlerine ait mekanik model daha önceki çalışmalarla düz yüzeylerin frezelenmesi için yapılmış deneyler kullanılarak

doğrulanmıştır [17]. Ayrıca 4. bölümde yapılan deneysel çalışmada 30o _{eğimli yüzeyin yanal}

işlenmesi sonucu (x), (y) ve (z) yönlerinde elde edilen Fx, Fy ve Fz kesme kuvveti bileşenleri de sunulan teorik kesme kuvveti hesaplama modelinin doğruluğunu ortay koymuştur. Sonuçta deneylerle desteklenen bu çalışma ile önceki metotlarla ulaşılamayan genel çözüme burada yeni bir yöntemle ulaşılmasını sağlamıştır. Đntegrasyon sınırlarının CAD/CAM sistemi içerisinde tasarlanabilen kesici takım ile iş parçası geometrilerinin arakesitine ait veri tabanı bilgileri DXF formatlı çizim arabirim değişim dosyalarından elde edilmiştir. Kesme kuvvet denklemlerinin integrasyonu bu şekilde sağlanarak kesici takım dönme açısının fonksiyonu olarak üç eksen kesme kuvvetleri ve bileşke kesme kuvveti hesaplanabilmiştir.

Şekil 7. Küresel uçlu parmak freze kesicisi ile 30o eğimli yanal işlenmesi için deneysel ve teorik Fx kuvvet değerleri.

Şekil 8. Küresel uçlu parmak freze kesicisi ile 30o _{eğimli yanal işlenmesi için deneysel ve teorik F}

y kuvvet değerleri.

Şekil 9. Küresel Uçlu Parmak Freze Kesicisi ile 30o _{Eğimli Yanal Đşlenmesi Đçin Deneysel ve Teorik F}

z Kuvvet Değerleri.

SEMBOLLER

Kesicinin talaş yüzeyindeki basma kuvveti

Kesici takımın Q dönmesine karşılık gelen toplam kesme kuvveti

Talaş yüzeyindeki sürtünme kuvveti

Q takım dönmesine karşılık gelen alt integrasyon sınır açısı Q takım dönmesine karşılık gelen üst integrasyon sınır açısı

A(Q) Dönüşüm Matrisi

Kn Kesici takımın talaş yüzeyi için basınç değişkeni

Q Kesici takımın dönme açısı

n Devir sayısı

Kf Kesici takımın talaş yüzeyi için sürtünme değişkeni

Talaş akış doğrultusundaki birim vektör

Knf Kesici takımın sırt yüzeyi için basınç değişkeni

Kff Kesici takımın talaş sırt için sürtünme değişkeni

Kesici takım kesme kenarı sırt yüzeyindeki teğet birim vektör

fd Đlerleme

R0 Kesici takımın yarıçapı

Kesici takımın kesme kenarı sırt yüzeyindeki normal birim vektör.

Kesici takımın dönme yönü

Kesici takımın kesme kenarı talaş açısı.

Takım işparçası ara kesitini sınırlayan eğrilerin üzerindeki bir

noktanın kartezyen koordinatındaki z değeri

Takım işparçası ara kesitini sınırlayan eğrilerin üzerindeki bir

Takım işparçası ara kesitini sınırlayan eğrilerin üzerindeki bir

noktanın kartezyen koordinatındaki y değeri
