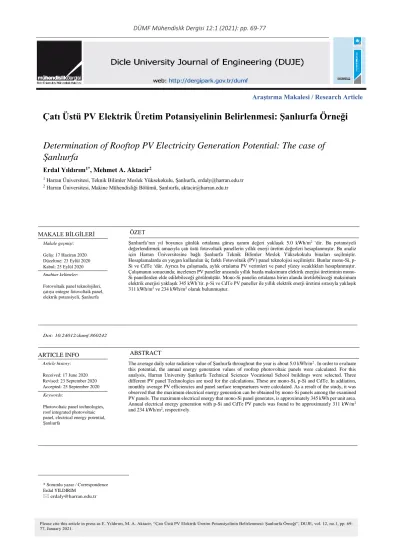

Çatı Üstü PV Elektrik Üretim Potansiyelinin Belirlenmesi: Şanlıurfa Örneği
Erdal Yıldırım1*, Mehmet A. Aktacir2
1 Harran Üniversitesi, Teknik Bilimler Meslek Yüksekokulu, Şanlıurfa, erdaly@harran.edu.tr 2 Harran Üniversitesi, Makine Mühendisliği Bölümü, Şanlıurfa, aktacir@harran.edu.tr
Determination of Rooftop PV Electricity Generation Potential: The case of
Şanlıurfa
Araştırma Makalesi / Research Article
MAKALE BİLGİLERİ Makale geçmişi: Geliş: 17 Haziran 2020 Düzeltme: 23 Eylül 2020 Kabul: 25 Eylül 2020 Anahtar kelimeler:
Fotovoltaik panel teknolojileri, çatıya entegre fotovoltaik panel, elektrik potansiyeli, Şanlıurfa
ÖZET
Şanlıurfa’nın yıl boyunca günlük ortalama güneş ışınım değeri yaklaşık 5.0 kWh/m2 ‘dir. Bu potansiyeli değerlendirmek amacıyla çatı üstü fotovoltaik panellerin yıllık enerji üretim değerleri hesaplanmıştır. Bu analiz için Harran Üniversitesine bağlı Şanlıurfa Teknik Bilimler Meslek Yüksekokulu binaları seçilmiştir. Hesaplamalarda en yaygın kullanılan üç farklı Fotovoltaik (PV) panel teknolojisi seçilmiştir. Bunlar mono-Si, p-Si ve CdTe ‘dür. Ayrıca bu çalışmada, aylık ortalama PV verimleri ve panel yüzey sıcaklıkları hesaplanmıştır. Çalışmanın sonucunda; incelenen PV paneller arasında yıllık bazda maksimum elektrik enerjisi üretiminin mono-Si panellerden elde edilebileceği görülmüştür. Mono-mono-Si panelin ortalama birim alanda üretilebileceği maksimum elektrik enerjisi yaklaşık 345 kWh’tir. p-Si ve CdTe PV paneller ile yıllık elektrik enerji üretimi sırasıyla yaklaşık 311 kWh/m2 ve 234 kWh/m2 olarak bulunmuştur.
Doi: 10.24012/dumf.860242
* Sorumlu yazar / Correspondence Erdal YILDIRIM erdaly@harran.edu.tr ARTICLE INFO Article history: Received: 17 June 2020 Revised: 23 September 2020 Accepted: 25 September 2020 Keywords:
Photovoltaic panel technologies, roof integrated photovoltaic panel, electrical energy potential, Şanlıurfa
ABSTRACT
The average daily solar radiation value of Şanlıurfa throughout the year is about 5.0 kWh/m2 . In order to evaluate this potential, the annual energy generation values of rooftop photovoltaic panels were calculated. For this analysis, Harran University Şanlıurfa Technical Sciences Vocational School buildings were selected. Three different PV panel Technologies are used for the calculations. These are mono-Si, p-Si and CdTe. In addiation, monthly average PV efficiencies and panel surface tempeartures were calculated. As a result of the study, it was observed that the maximum electrical energy generation can be obtained by mono-Si panels among the examined PV panels. The maximum electrical energy that mono-Si panel generates, is approximately 345 kWh per unit area. Annual electrical energy generation with p-Si and CdTe PV panels was found to be approximately 311 kW/m2 and 234 kWh/m2, respectively.
Please cite this article in press as E. Yıldırım, M. A. Aktacir, “Çatı Üstü PV Elektrik Üretim Potansiyelinin Belirlenmesi: Şanlıurfa Örneği”, DUJE, vol. 12, no.1, pp. 69-77, January 2021.
70 Giriş
Günümüzde, binaların elektrik enerji
ihtiyaçlarının karşılanması amacıyla Fotovoltaik panellerin bina cephelerinde kullanılması giderek artmaktadır. Bu amaç için binaların dış duvar yüzeyleri ve çatıları kullanılmaktadır. Türkiye’nin de yer aldığı kuzey yarımkürede, güneş paneli yerleştirmenin en genel kuralı, panellerin güney yönüne bakacak şekilde yerleştirilmesidir. Çünkü güneş panelleri gün boyunca doğrudan ışık alabilir. Ancak yeterli yüzey olmadığı takdirde doğu ve batı cepheleri de kullanılabilir. Bina cephelerine yerleştirilen PV panellerin maksimum oranda elektrik enerjisi üretimi için gelen güneş enerjisini dik doğrultuda alacak şekilde panellerin optimum eğimle yerleştirilmeleri gerekir.
PV panellerin performansı üzerinde etkili olan
parametrelerin başında tercih edilen PV
teknolojileri gelmektedir. Günümüzde ticari olarak pazarda en fazla bulunan ve satışı yapılan
paneller kristalin teknolojisiyle üretilen
panellerdir. Bunun dışında ince film
teknolojisiyle üretilen PV paneller de ticari olarak pazarda bulunmaktadır. Mono ve poli
kristalin paneller %20 panel verimine
ulaşmaktadır[1]. İnce film teknolojisine sahip PV panellerin verimi daha düşük kalmaktadır. Bunun dışında PV panel performansı üzerinde etkili olan diğer önemli parametre, bölgenin meteorolojik özellikleridir. Bir bölgenin güneş enerji potansiyeli bölgenin güneşlenme süresi ve güneş radyasyon değerine bağlıdır. Türkiye’nin yıllık ortalama güneşlenme süresi 2482 saat olup [2] yıllık ortalama güneş radyasyon değeri
1583,5 kWh/m2’dir [3]. Bu değer güneye doğru
gidildikçe dikkate değer oranda artmaktadır. Bunun dışında dış ortam hava sıcaklığı ve rüzgar hızı panel performansını etkileyen yerel iklim özellikleridir. PV paneller üzerine gelen güneş enerjisinin çok az bir kısmını (max.%20’si kadar) elektrik enerjisine dönüştürmektedir. Geri kalan kısmı ısı olarak açığa çıkmaktadır. Bundan kaynaklı olarak PV panellerde elektrik enerjisi üretimi esnasında panel yüzey sıcaklığı sürekli olarak artmaktadır. Bu da panel performansını olumsuz olarak etkileyen önemli bir etkendir.
Literatürde, farklı iklim bölgelerinde bina yüzeyine/çatısına monte edilmiş (veya monte
edilmesi planlanan) PV panellerin
performanslarını tespit etmeyi amaçlayan çalışmalar mevcuttur.
[4]’de İspanya, Endülüs için gerçekleştirilen çalışmada uydu fotoğrafları ve istatistiksel veriler kullanılarak öncelikle bina özellikleri tanımlanmış ve ardından PV panellerin kurulabileceği kullanışlı çatı yüzey alanları hesaplanmıştır. Bu çalışmanın sonucunda, uygun olan konut çatılarının tamamına PV paneller kurulması durumunda, binanın tüm enerji
ihtiyacının %78.89’unun karşılanabileceği
bulunmuştur.
[5]’de bir yurt binasının çatısına kurulacak PV sisteminin uygunluğu ve sistem performansı bir simülasyon yazılımı ile değerlendirilmiştir. Çatıya monte edilmesi hedeflenen sistem için ayrıca kristalin silikon (c-Si), amorf silikon (a-Si), kadmiyum tellür (CdTe) ve bakır indium diselenid (CIS) olmak üzere dört farklı PV
teknolojisinin performans oranları
karşılaştırılmıştır. En yüksek performans oranı (PR)( Enerji çıktısının standart test koşullarında elde edilen miktara oranı) (a-Si) için %79.50 bulunurken CdTe için bu oran %77 bulunmuştur. c-Si ve CIS için ise performans oranları %75’in altında çıkmıştır. [6]’de ise Singapur’un ilk sıfır enerjili binasının çatısına kurulmuş 142.50 kWp kapasiteli entegre PV panel (BIPV) sisteminin 18
aylık ilk performans değerlendirmesi
sunulmuştur. Test şartları altında modül verimi %13.70 verilen polikristalin PV sisteminin verimi %11.20 bulunmuştur.
[7]’de batı Avustralya iklim koşullarında kristalin silikon (c-Si), polikristalin silikon (p-Si), amorf silikon (a-Si) ve bakır indiyum
diselenid (CIS) gibi PV modüllerin
performansları bir yıldan uzun bir süre için ölçülmüştür. Aynı çalışma koşulları altında enerji üretimleri karşılaştırılmıştır. Diğer kristalin teknolojilerine göre ince film modüllerinin performans oranının daha yüksek olduğu görülmüştür.
[8]’de sıcak ve nemli Malezya ikliminde polikristalin, monokristal ve amorf silikon PV panellerin verimlerinin ölçülmesi hedeflenmiştir.
71
Paneller performanslarını artırmak amacıyla tek eksenli zaman/tarih güneş izleyicisine monte edilmiştir. Polikristalin panellerin performans oranının ve ortalama modül veriminin diğer test edilen PV panellere göre daha iyi olduğu
görülmüştür. Farklı PV teknolojilerinin
Hindistan iklim koşullarına uygunluğunun araştırıldığı çalışma [9]’da ise polikristalin (p-Si), heteroeklem (HIT) ve amorf silikon (a-Si) PV teknolojileri, hem simülasyon yazılımı kullanılarak hem de performans ölçümleriyle karşılaştırılmıştır. HIT ve a-Si teknolojilerinin p-Si teknolojisine göre bu bölge için daha iyi sonuç verdiği görülmüştür. a-Si modülleri p-Si modüllerine göre yaz aylarında %14 daha verimli kış aylarında ise %6 daha az verimli bulunmuştur. HIT modüllerinin ise p-Si modüllerine göre %4-12 daha fazla enerji ürettiği bulunmuştur. Hindistan iklim koşullarında PV teknolojilerinin uygunluğunu araştıran diğer bir çalışma [10]’de ise polikristalin ve CdTe modül teknolojilerinin MPPT (Maximum Power Point Tracker) ve PWM (Pulse Width Modulation) regülatör teknikleri kullanılarak karşılaştırmalı bir analiz yapılmıştır. Ayrıca polikristalin silikon tipi PV modülleri değişik eğim açılarında
incelenmiştir. MPPT şarj regülatörü
kullanıldığında CdTe modülü daha iyi bir performans sağlarken PWM şarj regülatörü kullanıldığında ise polikristalin modülü daha iyi sonuç vermiştir. Eğim açısı ve yönlendirme PV modüllerde performansı etkileyen önemli faktörlerdendir. PV modüllerinin optimum eğimi yerel enlem açısına eşittir ve optimum yönü ise güneydir. Çalışma [11]’de de kuzey Şili’nin çöl iklimine sahip Antofagasta bölgesi için on altı ay boyunca PV sistemlerinin performans oranları, güneş ışınım ve hava sıcaklığı dikkate alınarak incelenmiştir. Araştırmada kullanılan modül teknolojileri amorf/mikrokristal silikon ince film (a-si/µc-Si ) ve monokristal silikon (mono-Si)’dur. PV panellerin yüzeylerinin temiz olması koşuluyla performans oranlarındaki mevsimsel düşüş, ince film ve mono-Si teknolojileri için
sırasıyla %80-78 ve %82-73 olarak
gözlemlenmiştir. İklimsel etkilerin incelendiği bir diğer çalışma [12]’da Nijerya’da ticari olarak mevcut polikristalin silikon (p-Si), amorf silikon (a-Si), mono kristalin silikon (mono-Si) ve bakır indium diselenid (CIS) PV modüllerinin
performansı incelenmiş ve karşılaştırılmıştır. Araştırma üç gün boyunca dış hava koşularında yapılmıştır. Modül verimleri ve performans oranları matematiksel bağıntılar kullanılarak hesaplanmıştır. Güneş ışınım ve modül
sıcaklıklarının bu parametrelere etkisi
incelenmiştir. Çalışmanın sonucunda, sabit yöndeki panel için sıcak günlerde c-Si ve p-Si modülleri daha iyi performans gösterdiği tespit edilmiştir. Bu panellerin ortalama modül verimleri sırasıyla %11.83 ve %9.16 olarak bulunmuştur. Bulutlu günlerde ise CIS ve a-Si modülleri daha iyi performans göstermişlerdir ve ortalama modül verimleri sırasıyla %7.12 ve %3.61 olarak bulunmuştur.
[13]’te Bursa’da yer alan, mono-kristal, poli-kristal ve ince film üç fotovoltaik teknoloji ile oluşturulan 1 MW şebekeye bağlı fotovoltaik santralin aylık ve yıllık performans analizi
gerçekleştirilmiştir. Elde edilen sonuçlara göre,
mono-kristal, poli-kristal ve ince film (CIS) sistemlerinin, sırasıyla yılda 1416 MWh, 1202 MWh ve 1150 MWh elektrik üreteceği, yıllık ortalama performans oranlarının %85, %72.1 ve %70 olacağı ön görülmüştür. [14]’teki çalışmada ise Süleyman Demirel Üniversitesi fotovoltaik enerjiden yararlanma şansı uygun görülen fakülte bina çatılarına fotovoltaik çatı sistemleri modeli göz önünde bulundurularak araştırılmıştır. Yapılan analiz ve araştırmalarda proje yatırımın öz sermaye ile gerçekleşmesi durumunda yatırımdan yıllık %96 kazanç elde edileceği görülmüştür.
Genel olarak binaya entegre edilen PV sistem uygulamalarında sistem performansını üzerinde etkili olan tüm parametrelerin incelenmesi gerekir. Sunulan bu çalışmada, Şanlıurfa ilinde bulunan üniversite kampüs alanında bulunan eğitim binaları seçilmiştir. Çalışmanın ilk bölümünde, seçilen binaların toplam çatı alanı ve azimut açıları belirlenmiştir. Sonraki bölümde, çatı yüzeyine düşen güneş ışınım değerleri hesaplanarak mono-Si, p-Si ve CdTe PV teknolojileri ile elektrik üretilmesi durumunda mevcut toplam elektrik enerjisi potansiyeli belirlenmiştir. Son bölümde, hava sıcaklığı, rüzgar ve ışınımın gibi çevresel etkilerin PV teknolojilerinin verimine etkisi incelenmiştir.
72 Materyal ve Yöntem
Bu çalışmada, 37.70 K ve 38.49 D konumunda bulunan Şanlıurfa Teknik Bilimler MYO’nun eğitim binaları dikkate alınmıştır. Şekil 1’de
incelenen binalarının yer aldığı uydu fotoğrafı
gösterilmiştir. Şekilden görüleceği gibi
MYO’nun toplam 7 adet bağımsız binası bulunmaktadır. Binaların çatı eğimleri ve güneye yönlenmelerinde farklılıklar görülmektedir.
Şekil 1. Teknik Bilimler MYO’nun PV sistem ile elektrik üretimi için kullanılabilir çatı yüzeyleri
Figure 1. Roof surfaces that can be used for electricity generation with PV system of Technical Sciences Vocational School
Çalışmanın ilk bölümünde uydu fotoğrafı üzerinde çatı yüzeyleri ölçeklendirilerek toplam yüzey alanları ve bu yüzeylerin azimut açıları tespit edilmiştir. PV panellerin eğim açıları
çatının eğim açısına eşit olarak kabul edilmiştir. Kuzeybatı, kuzeydoğu ve kuzey cepheli çatılar PV montajına uygun olmadığı kabul edilmiştir. Çatı yüzeylerinde kenarlardan en az 30 cm servis için boşluk bırakılmıştır. Bu çalışmada, ticari olarak en fazla kullanılan mono-kristalin silikon, multi-kristalin silikon ve ince film CdTe panel olmak üzere 3 farklı fotovoltaik (PV) panel teknolojisi dikkate alınmıştır. Seçilen bu PV panellerin özellikleri Tablo 1’de verilmiştir.
Çalışmanın ikinci bölümünde Şanlıurfa
meteorolojik koşullarında çatıya entegre edilen PV sisteminin performans değerleri tespit edilmiştir. PV panellerin performanslarının elektrik güç çıktısı olarak elde edilmesine yönelik olarak aşağıdaki formül kullanılmıştır [15],
𝑃 = 𝜂𝑇𝑟𝑒𝑓𝐴𝐼𝑇[1 − 𝛽𝑟𝑒𝑓〈𝑇𝑐−𝑇𝑟𝑒𝑓〉 + 𝛾𝐼log10𝐼𝑇] (1)
Modül verimi aşağıdaki gibi ifade edilir [16]
𝜂 = 𝜂𝑇𝑟𝑒𝑓[1 − 𝛽𝑟𝑒𝑓〈𝑇𝑐−𝑇𝑟𝑒𝑓〉 + 𝛾𝐼log10𝐼𝑇] (2)
𝜂𝑇𝑟𝑒𝑓 ise 1000 𝑊/𝑚2 güneş ışınımında ve 𝑇𝑟𝑒𝑓
(25℃) referans sıcaklığındaki modülün elektrik
verimidir. 𝛽𝑟𝑒𝑓 sıcaklık katsayısıdır (℃−1) ve 𝛾
𝐼
ise güneş ışınım katsayısıdır. 𝐼𝑇 ifadesi modül
yüzeyine düşen güneş ışınımıdır (𝑊/𝑚2).
Parantez içindeki son değerler genellikle sıfır Tablo 1. PV panel özellikleri
Table 1. PV panel features
Teknoloji tipi Model Sıcaklık
Katsayısı (%/℃) Panel Boyutları (mm) Panel Verimi (%)
İnce film CdTe panel FS Series 3
Black PV Module
-0.25 1200 / 600 12.20
Multikristalin silikon p-Si YGE 72 Hücre
Serisi 2 -0.42 1960 / 990 16.70 Monokristalin silikon Mono-Si Panda 60 Hücre Serisi 2 -0.38 1640 / 990 18.50
73
olarak kabul edilir [17] ve modül verimi eşitlik 3’e dönüşür,
𝜂 = 𝜂𝑇𝑟𝑒𝑓[1 − 𝛽𝑟𝑒𝑓〈𝑇𝑐−𝑇𝑟𝑒𝑓〉] (3)
𝑇𝑐 modül çalışma sıcaklığıdır. 𝑇𝑐 %3’den daha az
bir hata oranıyla eşitlik 4 ile hesaplanır [18],
𝑇𝑐= 0.943 𝑇𝑎+ 0.195 𝐼𝑇− 1.528 𝑈 + 0.352 (4)
Bu eşitlikte, 𝑇𝑎 çevre sıcaklığını, 𝐼𝑇 güneş
ışınımını ve U rüzgar hızını göstermektedir.
Bu çalışmada, Şanlıurfa’ya ait çevre
sıcaklığı (𝑇𝑎), rüzgar hızı (𝑈) ve yatay yüzeye
düşen ışınım (𝐼) değerleri 2014-2016 arası yılları kapsayan meteorolojik veriler kullanılmıştır. Onar dakikalık aralarla ölçülmüş verilerin ait olduğu saatteki ortalaması alınmış ve saat boyunca sabit değerde olduğu kabul edilmiştir. Bu çalışmada fotovoltaik paneller çatı eğimine eşit olarak yüzeyine yerleştirildiği kabul edilmiştir. Fotovoltaik panel yüzeyine düşen toplam güneş ışınımı hesaplanmasında [19]’da verilen izotropik difüz model kullanılmıştır. Bu modele göre eğik yüzeye düşen saatlik toplam güneş ışınımı eşitlik 5 ile ifade edilmektedir. Bu
eşitlikte 𝐼𝑏 ve 𝐼𝑑 yatay yüzeye düşen ışınımın
direkt ve difüz elemanını göstermektedir.
Eşitlikte verilen 𝑅𝑏 ve 𝜌𝑔 sırasıyla geometrik
faktör ve toprağın yansıma katsayısını, 𝛽 ise yüzeyin eğim açısını göstermektedir.
𝐼𝑇 = 𝐼𝑏𝑅𝑏+ 𝐼𝑑(1+𝑐𝑜𝑠𝛽
2 ) + 𝐼𝜌𝑔(
1−𝑐𝑜𝑠𝛽
2 ) (5)
PV sistemde üretilen elektriği enerjisi (E) eşitlik 6 ile belirlenmiştir.
𝐸 = 𝐴 𝜂 𝐼𝑇 𝑃𝑟 (6) Burada, A fotovoltaik panellerin toplam yüzey alanını, Pr ise kayıpları ifade eden performans oranını göstermektedir. Bu çalışmada 0.85 olarak kabul edilmiştir [20].
Tartışma ve Değerlendirme
2014-2016 arası yılları kapsayan Şanlıurfa’ya ait meteorolojik veriler kullanılarak Şekil 2 ve Şekil 3’deki grafikler elde edilmiştir. Şekil 2’de her bir ay için çevre sıcaklığının ve rüzgar hızının ortalama günlerde [21] saatlik değişimi verilmiştir. Şekil 2’den görüleceği gibi, rüzgar hızı aylara göre yaklaşık olarak 1.5-3 m/s arasında değişirken, dış hava sıcaklığı aylara Şekil 2. Hava sıcaklığı ve rüzgar hızının aylık ortalama günlük değişimi
74
göre yaklaşık olarak 3-39 C arasında değişmektedir. Şekil 3’de ise kullanılan ışınım
değerlerinin her bir ayın ortalama gününde yerel saate göre değişimi gösterilmiştir.
Şekil 3. Yatay yüzeye düşen güneş ışınımının aylık ortalama günlük değişimi Figure 3. Monthly average daily change of solar radiation on horizontal surface
Tablo 2. Farklı PV teknolojilerinin aylık ortalama modül verimleri ve aylık ortalama panel sıcaklıkları
Table 2. Monthly average module efficiencies and monthly average panel temperatures of different PV Technologies Çatı yüzeyine düşen Işınım (kW/m2) Rüzgar Hızı (m/s) Hava Sıcaklığı (℃) Panel Sıcaklığı (℃) 𝜼𝐦𝐨𝐧𝐨−𝐒𝐢 𝜼𝐩−𝐒𝐢 𝜼𝐂𝐝𝐓𝐞 Ocak 74,0 2,9 5,2 6,6 19,8 18,0 13,1 Şubat 91,2 2,5 9,4 11,3 19,5 17,7 12,9 Mart 142,7 2,4 11,8 16,5 19,1 17,3 12,8 Nisan 189,0 2,0 16,9 23,1 18,6 16,8 12,6 Mayıs 214,4 2,3 22,3 31,0 18,1 16,3 12,3 Haziran 232,0 2,3 28,0 35,3 17,8 16,0 12,2 Temmuz 243,1 2,5 32,2 39,2 17,5 15,7 12,1 Ağustos 219,6 2,0 31,2 37,6 17,6 15,8 12,1 Eylül 182,1 1,9 26,5 33,6 17,9 16,1 12,2 Ekim 124,9 2,1 20,5 24,4 18,5 16,7 12,5 Kasım 98,7 2,1 12,8 18,5 19,0 17,2 12,7 Aralık 73,4 2,4 8,9 10,8 19,5 17,7 12,9
75
İncelenen binaların uydu görüntülerinden
yapılan hesaplama ile toplam çatı alanı 4564 m2
olarak bulunmuştur. Bu binaların ortalama çatı eğimi yaklaşık olarak 10º’dir. Mevcut çatıların kullanılabilir çatı yüzeylerinin belirlenmesi için çatıların azimut açıları tespit edilmiştir. Yapılan hesaplamalarda, azimut açıları 𝛾 = 52° (güneybatı) ile 𝛾 = −52° (güneydoğu) arasında kalan çatıların yüzeyleri tespit edilmiştir. Buna göre, PV panellerin montajı için kullanılabilir
çatı alanı 2020 m2 olarak bulunmuştur. Bu sonuç
toplam çatı alanının % 44.3’ünü oluşturmaktadır. Uygun çatı alanlarına PV panel yerleştirilmesi durumunda, 3 farklı PV panel teknolojisi için PV panellerinden elde edilecek elektrik enerjisi miktarı ve panel verimleri eşitlik 1-5 ile hesaplanmıştır. Modül verimleri ve panel sıcaklıkları sırasıyla eşitlik 2 ve 4 yardımıyla hesaplanmuştır. Tablo 2’de hesaplanan ortalama modül verimlerinin ve verime etkisi yüksek bir parametre olan panel sıcaklığının aylık ortalamaları verilmiştir. En verimli modül mono-Si olarak bulunmuştur ve aylık ortama verimi %18.60 olmakla birlikte en yüksek değeri
%19.80 Ocak ayındadır ve modül çalışma sıcaklığı ortalama 6.60 ℃’dir. Mono-Si PV panel için en düşük modül verimi %17.50 ile Temmuz ayındadır ve bu ay için ortalama panel sıcaklığı
39.20 ℃’dir. Standart test şartlarındaki 25℃ lik
çalışma sıcaklığından yaklaşık 14.0 ℃ daha yüksektir. Tablo 1’de gösterilen üretici firmanın mono-Si PV için verdiği sıcaklık katsayısı -0.38 %/℃’dir. Eşitlik 3 ‘den hesaplanabileceği gibi 14℃’lik sıcaklık farkı %5.40’lik modül veriminde düşüşe sebep olmuştur. p-Si ve CdTe PV panellerinin aylık maksimum modül verimleri Ocak ayında gözlemlenmekle birlikte sırasıyla %18.0 ve %13.10 ’dir. Minimum modül verimleri p-Si için %15.70 ve CdTe için %12.10 olarak Temmuz ayında gerçekleşmiştir.
Paneller Nisan-Eylül ayları arasında ortalama 26.19℃ hava sıcaklığında günlük 6.99
kWh/m2güneş ışınımı ve Ekim-Mart ayları
arasında ise ortalama 11.42℃ hava sıcaklığında
günlük 3.30 kWh/m2 güneş ışınımı almıştır.
Kış ile yaz mevsimi ortalama panel verimlerinde (%12.98-%12.14) CdTe PV teknolojisi için %6.92’lik bir değişim görülmüştür. mono-Si ve p-Si panellerdeki mevsimsel maksimum değişim ise sırasıyla %10.69 (%19.59-%17.7) ve %11.87 (%17.78-%15.90)’dir.
Şekil 4’de 3 farklı PV teknolojisi için birim alanda elde edilebilecek elektrik enerjisinin aylık miktarları gösterilmiştir. Yıl boyunca birim alanda aylık olarak elde edilebilecek en yüksek elektrik enerjisi Temmuz ayında 42.5 kWh Şekil 4. Farklı PV teknolojilerine göre aylara göre ortalama günlük elektrik enerjisi üretim değerleri Figure 4. Average daily electricity generation values by months according to different PV technologies.
76
olarak mono-Si PV panel için bulunmuştur. Temmuz ayı için birim alanda elde edilen elektrik enerjisi p-S ve CdTe PV paneller için sırasıyla 38.20 kWh ve 29.30 kWh’tir. Yıl boyunca en düşük elektrik üretimi Aralık ayında gerçekleştirilmiştir. Mono-Si PV panelde birim alanda üretim 14.30 kWh’tir. Aralık ayı için p-Si ve CdTe PV panellerdeki üretim ise sırasıyla 13kWh ve 9.50 kWh’tir.
Birim alanda aylık ortalama elektrik enerjisi üretimi ise mono-Si panel için 28.70 kWh, p-Si panel için 25.90 kWh ve CdTe için 19.50 kWh’ olarak hesaplanmıştır. Altı aylık ortalamalara göre sıcak aylarda (Nisan-Eylül arası) mono-Si PV panelin birim alanında üretilen elektrik enerjisi (38.20 kWh) soğuk aylarda (Ekim-Mart arası) üretilen elektrik enerjisinden (19.30 kWh) % 98.0 daha fazladır. Mono-Si PV panel teknolojisiyle birim alanda yıllık üretilebilecek elektrik enerjisi yaklaşık 345 kWh’tir. p-Si ve CdTe PV paneller için ise yıllık üretim sırasıyla yaklaşık 311 kWh ve 234 kWh’tir.
Şekil 5. İncelen binaların birim çatı yüzeyibaşına yıllık toplam güneş ışınım değerleri
Figure 5. Annual solar irradiance values per unit roof area of the studied buildings.
İncelenen binaların kullanılabilir çatı
yüzeylerinin birim alan başına yıllık güneş ışınım değerleri eşitlik 5 ile hesaplanarak Şekil 5’de
sunulmuştur. Şekilde görüleceği gibi aynı yön ve eğime sahip binalarda eşit olmakla beraber birim alan başına yıllık güneş ışınım değerleri 1804 ile
2012 kWh/m2 arasında bulunmuştur.
Buna bağlı olarak tüm çatıya entegre PV sistemden elde edilecek toplam elektrik miktarı eşitlik 6 ile hesaplanmıştır. Buna göre, MYO binalarında kullanılabilir çatı alanları dikkate alındığında yıl boyunca maksimum üretilecek elektrik enerjisi mono-Si panellerle mümkün olmuştur ve yaklaşık 0.70 GWh’tır. p-Si ve CdTe panellerle yıllık üretilebilecek elektrik enerjisi miktarı sırasıyla yaklaşık 0.64 GWh ve 0.48
GWh olarak bulunmuştur.
Sonuçlar
Şanlıurfa meteorolojik koşullarında kamu binaları çatılarının güneş enerji potansiyelinin belirlenmesi için sıklıkla kullanılan 3 farklı (mono-Si, p-Si ve CdTe) PV teknolojilerinin verimleri hava sıcaklığı, güneş ışınımı ve rüzgar hızı gibi iklim parametrelerine bağlı olarak karşılaştırılmıştır. Aşağıdaki sonuçlar elde edilmiştir;
i. Karşılaştırılan PV teknolojileri için ortalama birim alanda yıl boyunca üretilebilecek
maksimum elektrik enerjisi mono-Si
teknolojisiyle mümkündür ve yaklaşık 345 kWh’tir. p-Si ve CdTe PV paneller ile yıllık
üretim sırasıyla yaklaşık 311 𝑘𝑊ℎ/𝑚2 ve 234
𝑘𝑊ℎ/𝑚2’dir.
ii. 2016 yılı için Teknik Bilimler MYO’nun yıllık enerji tüketimi yaklaşık 0.120 GWh’tır.
Teknik Bilimler MYO’nun 2020 m2’lik
kullanılabilir çatı yüzeyine mono-Si
panellerden oluşan bir PV sistemi (Pr=0.85) monte edilmiş olması durumunda yıllık elektrik enerji üretim kapasitesi 0.595 GWh’tır. Bu sonuç okulun yıllık enerji ihtiyacının yaklaşık 5 katını PV sistemle elde
edilecek enerjiden karşılanabileceğini
göstermektedir.
