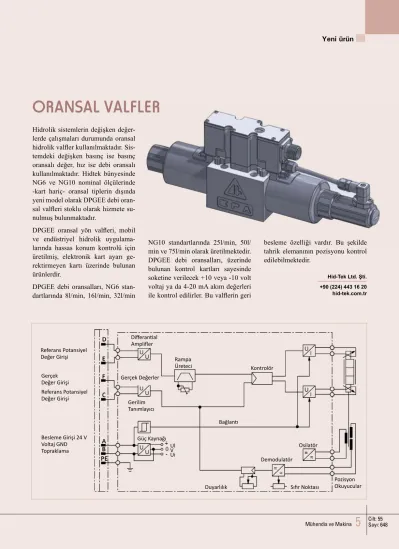

Yeni ürünORANSAL VALFLER
Hidrolik sistemlerin değişken değer-lerde çalışmaları durumunda oransal hidrolik valfler kullanılmaktadır. Sis-temdeki değişken basınç ise basınç oransalı değer, hız ise debi oransalı kullanılmaktadır. Hidtek bünyesinde NG6 ve NG10 nominal ölçülerinde -kart hariç- oransal tiplerin dışında yeni model olarak DPGEE debi oran-sal valfleri stoklu olarak hizmete su-nulmuş bulunmaktadır.
DPGEE oransal yön valfleri, mobil ve endüstriyel hidrolik uygulama-larında hassas konum kontrolü için üretilmiş, elektronik kart ayarı ge-rektirmeyen kartı üzerinde bulunan ürünlerdir.
DPGEE debi oransalları, NG6 stan-dartlarında 8l/min, 16l/min, 32l/min
NG10 standartlarında 25l/min, 50l/ min ve 75l/min olarak üretilmektedir. DPGEE debi oransalları, üzerinde bulunan kontrol kartları sayesinde soketine verilecek +10 veya -10 volt voltaj ya da 4-20 mA akım değerleri ile kontrol edilirler. Bu valflerin geri
Hid-Tek Ltd. Şti. +90 (224) 443 16 20
hid-tek.com.tr
besleme özelliği vardır. Bu şekilde tahrik elemanının pozisyonu kontrol edilebilmektedir. Gerçek Değerler Bağlantı Gerilim Tanımlayıcı Referans Potansiyel Değer Girişi Gerçek Değer Girişi Referans Potansiyel Değer Girişi Besleme Girişi 24 V Voltaj GND Topraklama Rampa Üreteci Differantial Amplifler Kontrolör Duyarlılık Güç Kaynağı Ul V Ui Demodulatör Osilatör Sıfır Noktası Pozisyon Okuyucular
