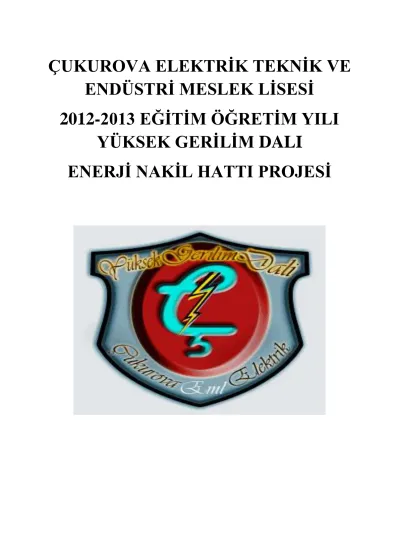

ÇUKUROVA ELEKTRİK TEKNİK VE ENDÜSTRİ MESLEK LİSESİ
2012-2013 EĞİTİM ÖĞRETİM YILI YÜKSEK GERİLİM DALI
ENERJİ NAKİL HATTI PROJESİ
ENERJİ NAKİL HATTI PROJESİ
Yüksek Gerilim Dalı bünyesinde eğitim öğretim gören öğrencilerimizin müfredat programı gereği yapması gereken uygulamaların gerçekleşmesi için yeterli atölye sahası mevcut olmaması bizleri bu proje çalışmasına sevk etmiştir.
Ayrıca günümüzde artan enerji ihtiyacının karşılanmasına yönelik yapılan santral çalışmaları bu sektörün personel ihtiyacını arttırmıştır. Mezun duruma gelen öğrencinin bu iş sahası içinde söz alabilmesi için eksiksiz bir bilgi ve deneyim sahibi olması gerekmektedir.
Bu durumlar sonucunda öğrencilerin uygulama sahasını genişletmek ve
öğrencilerimizin gerçeği ile aynısı olan enerji nakil hattında çalışmalarına imkân verecek tesis çalışmasına başlanmıştır.
ENERJİ NAKİL HATTI projesi için şu çalışmalar gerçekleştirilmiştir.
ADANA EÜAŞ BÖLGE MÜDÜRLÜĞÜ ile yapılan görüşmeler sonucunda piyasadan temin edilemeyecek olan ve maddi olarak oldukça külfetli şu malzemeler getirtilmiştir.
-Bir adet 150kva ’lık üç fazlı transformatör
-Dört adet ağ tipi, bir adet kafes tipi direk .(12 metrelik standart boyları yarıya düşürülmüştür) -EÜAŞ ‘nin kendi çalışanlarının eğitim seminerlerinde kullandığı üç metre boyunda üzerinde ayırıcı, parafudur, izolatör ve trafo köşkünün bulunduğu eğitim direği.
EĞİTİM DİREĞİNİN VİNÇ İLE İNDİRİLMESİ
-35 adet izolatör ( AG, OG, MESNET VE SLİKON TİPTE.) -10 adet konsol
-3 adet dönüş konsolu -3 adet payanda
-25 metre uzunlukta topraklama barası
-Muhtelif sayıda ve çeşitlilikte cıvata somun gurubu
-15 adet sayaç, kumanda,kompanzasyon uygulamasına uygun sac pano
-1.5m*1.5m*0.5m ebatlarında üç fazlı dağıtım panosu.(sayaç, şalter, kontaktörler, röleler, sigortalar, akım trafoları mevcut çalışır durumda)
DAĞITIM PANOSU -Üç adet direk korkuluğu
-Metrelerce uzunlukta AG ve OG iletkeni -Metrelerce uzunlukta yer altı kablosu
Tüm malzemeler EÜAŞ ‘nin kendi imkanları kullanılarak vinç yardımı ile kamyonlara yüklenmiş ve emniyetli bir şekilde okulumuza kadar getirtilmiştir.
Transformatör vinç yardımı ile indiriliyor
MALZEMELER ÖĞRENCİLERİMİZ TARAFINDAN TAŞINIYOR
Direklerin okula getirilip kamyondan indirilmesi
Getirtilen direkler Adana yüksek gerilim piyasasında tecrübeli çalışanlar nezaretinde öğrencilerimizle beraber tüm emniyet tedbirleri alınarak standartlara uygun olarak toprağa dikilmiştir.
Direklerin toprağa dikilmesi
.
TRANSFORMATÖR ŞALT SAHASI TEL ÇİT İLE ÇEVRİLİYOR
GÜVENLİK ÇİTİ BOYANIYOR
GÜVENLİ ÇALIŞMA ALANI İÇERİSİNDE TRAFO ŞALT SAHASI
TAMAMLANMIŞ ORTA GERİLİM HATTI
Ayrıca YÜKSEK GERİLİM DALI atölyesi içerisine ayırıcı, kesici, akım trafosu, transformatör ve dağıtım panosu kullanılarak bara sistemi ile bir manevra sahası yapılmıştır.
Böylelikle öğrencilerimize dış saha çalışmasına çıkmadan önce atölye içerisinde uygulama alanı sağlanmıştır.
Yüksek Gerilim manevra alanı
Yeni metal sanayi içerisinde bulunan ALP TRAFO ile görüşülmüş ve 100 KVA ‘lık üç fazlı bir transformatör maketinin okulumuza getirtilmesi sağlanmıştır. Bu trafonun eğitim amaçlı olduğu düşünülerek buşingleri, ark boynuzları, yağ tankı, bağlantı cıvataları tam olarak monte edilmiş ve boyandıktan sonra teslim alınmıştır.
Getirtilen bu trafo eğitim direğinin trafo köşküne vinç aracılığı ile konulup sabitlenmiş böylelikle gerçek uygulama ile birebir eğitim alanı yaratılmıştır.
ALP TRAFO’dan getirtilen 100KVA’lık transformatör
Öğrencilerimizin yüksek gerilim hatlarında kullanılan iletkenleri kesmeleri için kablo kesme makası.ve iletken uçlarına takılacak kablo pabuçları için kablo pabuç pensi temin edilmiştir.
Öğrenciler hidrolik kablo pensi ile kablo pabucu takarken
Öğrenciler kablo kesme makası ile çalışırken
Bu uygulamalarda çalışacak öğrencilerimiz can güvenliği öncelik olarak düşünülmüş bunun için uluslar arası standartlara uygun nitelikte 4 adet bel korumalı, çift emniyetli paraşüt tipi emniyet kemeri, askı aparatları, halatlar,karabinalar ve 10 adet kask temin edilmiştir.
YÜKSEK GERİLİM Emniyet ekipmanları
YÜKSEK GERİLİM ARIZA BAKIM EKİBİ
Öğrencilerimiz ORTA GERİLİM enerji nakil hattı tesisinde çalışırken
Öğrencilerimiz yüksek gerilim hava hattı tesisi çekerken
İzolatör üzerine hava hattı iletkeni bağlanırken
Bir faz hattı bitirilmiş yüksek gerilim hattı
Yapılan bu çalışmalar sonucunda hiçbir eğitim kurumunda olmayan gerçeği ile aynı özelliğe sahip
- 100 Metre uzunlukta ALÇAK VE ORTA GERİLİM ENERJİ NAKİL HATTI -2 adet YG transformatör şalt sahası
-Yüksek Gerilim manevra alanı
-Yüksek Gerilim Dalı Eğitim ve öğretim sırasında gerekli her türlü teçhizat ve güvenlik ekipmanları
ÇUKUROVA ELEKTRİK EML YÜKSEK GERİLİM DALI bünyesine kazandırılmıştır.
Yapılan piyasa araştırmalarının neticesinde kurumumuza kazandırılan bu tesislerin yaklaşık maliyeti işçilik ücretleri dahil edildiğinde 18000 (onsekizbin) lira hesaplanmıştır.
Fakat projede emeği geçenlerin gayretleri ile tüm yapılanlar 600 (altıyüz) liraya mal edilmiştir.
Ürün cinsi Adet Birim fiyatı Toplam
DEMİR DİREK 5 1000 5000
ÜÇ FAZLI TRAFO
2 1500 3000
DAĞITIM PANOSU
1 2500 2500
CİVATA SOMUN
MUHTELİF 500
KONSOL VE PAYANDALAR
20 50 1000
İZOLATÖRLER 35 30 1000
İLETKENLER MUHTELİF 1000
TOPRAKLAMA BARASI
25m 20 500
VİNÇ KAMYON NAKLİYE
750
TOPLAM 15250 LİRA
İŞÇİLİKLE BERABER TOPLAM 18000 LİRA
NOT.:Tüm malzemeler EÜAŞ tarafından okulumuza hibe edilmiştir.
PROJE MALİYETİ
KABLO KESME MAKASI 1 80
KABLO PABUÇ PENSİ 1 160
EMNİYET EKİPMANLARI 4 TAKIM 360
TOPLAM 600 LİRA
Görüldüğü gibi eğitim öğretim adına kazanımların yanı sıra kurumumuzun yaklaşık olarak 17400(onyedibindörtyüz) liralık maddi kazancı söz konusudur.
Bu projede emeği geçen başta
Okul Müdürümüz M.KAMİL TÜZÜN’ NE EÜAŞ BÖLGE MÜDÜRLÜĞÜ’NE
ALP TRAFO SAHİBİ İLHAN BEY’E
Ç.E.E.M.L Yüksek Gerilim Dal Şefi MURAT SAKİN ‘E
Elektrik öğretmenleri ÖMER AKDEMİR OKTAY SOYLU SİNAN MANGULDAR’A EML 11-H Sınıfı öğrencilerine teşekkür ederiz.
