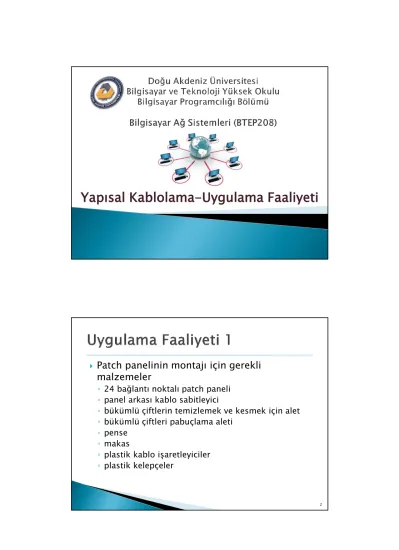

Patch panelinin montajı için gerekli malzemeler
◦ 24 bağlantı noktalı patch paneli
◦ panel arkası kablo sabitleyici
◦ bükümlü çiftlerin temizlemek ve kesmek için alet
◦ bükümlü çiftleri pabuçlama aleti
◦ pense
◦ makas
◦ plastik kablo işaretleyiciler
◦ plastik kelepçeler
2
3
4/66
İlk olarak kabloları etiketlemek için plastik kablo işaretleyiciler kullanılır.
3
Kablo izolasyonunun en üst katını çıkarmak amacıyla kablonun kılıfı halka olarak kesilir.
5
6/66
Kablonun pabuçlanmasında kolaylık olması için çıkarılacak parçanın 5 cm kadar olmasına dikkat ediniz.
6
CAT6 kablolarda bulunan ortadaki kablo çiftlerini ayıran parçayı yan keski ile kesiniz.
Bu parça kablo içinde çiftlerin birbirlerini manyetik olarak etkilemesini önler.
7
8/66
Patch panelin arkasındaki modülde gösterilen renklere kablonun aynı renkli iletkeni gelecek şekilde hizalayınız.
5
Bükümlü çiftleri, patch paneldeki renkli etiketlere T568A veya T568B standartlarına göre yerleştiriniz.
9
10/66
Kablo iletkenlerinin dağılmasını önlemek için kablo çiftlerini birbirinden tamamen
ayırmadan iletkenlerin açık olan kısmının yerleştirilmesine özen gösteriniz.
10
Kabloyu, pabuçlama aletini kullanarak patch panele sabitleyiniz.
Burada kullanılan alet kablo iletkeninin izolasyonunu keserek içindeki telin modüle temas etmesini sağlar.
Bu işlemi yaparken aleti oldukça sert bir kuvvetle aşağı doğru bastırınız.
11
12/66
Kablo pabuçlama işlemi
7
Bazı pabuçlama aletlerinde iletkenlerin uçlarını otomatik olarak kesecek bıçak bulunmayabilir.
Bu durumlarda iletkenlerin uçlarını başka bir aletle (ör: yankeski) kesiniz.
13
14/66
İkinci kabloyu da aynı adımları takip ederek hazırlayınız.
14
Aynı işlemleri ikinci kablo için de yapınız.
15
16/66
Tüm kabloları gösterilen yöntemle ve aletlerle patch panele monte ediniz.
9
Kabloların tamamı monte edilmiş olan patch panelin görüntüsü aşağıdaki gibi olacaktır.
17
18/66
Patch panelin arkasına kablo sabitleyiciyi takınız. Bu parça kabloların sabitlenmesini sağlayarak kablo uçlarındaki iletkenlerin kopmalarını önler.
18
Tüm kabloları tek tek kablo düzenleyiciye plastik kelepçelerle bağlayınız.
19
20/66
Plastik kelepçelerin artan kısımlarını yankeski ile kesiniz.
11
Montajın ardından patch panelin arkadan görüntüsü aşağıdaki gibi olacaktır.
21
22/66
Patch panelin yandan görüntüsü aşağıdaki gibi olacaktır.
22
Arka kısımda kalan tüm kabloları plastik
kelepçelerle gruplandırıp birbirine bağlayınız.
En son olarak bir plastik kelepçeyle tüm kabloları tek parça halinde bağlayınız.
23
24/66
Kabin ya da kabinet içerisinde montajı tamamlanmış patch panelin görüntüsü.
13
Ağ kablosunu RJ-45 duvar prizine bağlamak için gerekenler:
◦ RJ-45 duvar prizi
◦ bükümlü çiftleri temizlemek ve kesmek için alet
◦ bükümlü çiftleri pabuçlamak için alet
◦ plastik kablo işaretleyiciler
25
26/66
İlk olarak kabloyu plastik kablo işaretleyiciler ile etiketleyiniz.
26
Kablo izolasyonunun en üst katını çıkarmak amacıyla kablonun kılıfını halka olarak
kesiniz.
27
28/66
Kablonun pabuçlanmasında kolaylık olması için çıkarılacak parçanın 5 cm kadar olmasına dikkat ediniz.
15
Bükümlü çiftleri priz modülündeki renkli etiketlere T568A veya T568B standartlarına göre ayarlayınız.
29
30/66
Hazırlanan kabloyu, priz modülünde bulunan ilgili yerlerine yerleştiriniz. Kablodaki
bükümlü çiftleri tamamen ayırmayınız.
Tamamen ayırmak işlemi zorlaştıracaktır.
30
Kablo pabuçlama aletini kullanarak iletkenleri priz modülüne sabitleyiniz.
Pabuçlama aletini oldukça sert bir kuvvetle aşağı doğru bastırınız.
Kablo pabuçlama aletinde otomatik iletken kesme mekanizması yok ise iletkenlerin uçlarını yan keski ile kesiniz.
31
32/66
Kablo pabuçlama işlemi
17
İşleminiz bittikten sonra modülü duvar prizinin içine yerleştirebilirsiniz.
Duvar prizi kullanılmaya hazırdır.
33
34/66
Ağ kablosunu RJ-45 duvar prizine pabuçlama aleti olmadan bağlamak için gerekenler:
◦ özel aparatlı RJ-45 duvar prizi
◦ bükümlü çiftlerin temizlemek ve kesmek için alet
◦ plastik kablo işaretleyiciler
◦ yan keski
34
İlk olarak kabloyu plastik kablo işaretleyiciler ile etiketleyiniz.
35
36/66
Kablo izolasyonunun en üst katını çıkarmak amacıyla kablonun kılıfını halka olarak kesiniz.
Çıkarılan parçanın yaklaşık 5 cm olmasına dikkat ediniz.
19
Kablo iletkenlerini ayırarak doğrultunuz.
37
38/66
RJ-45 duvar prizinin üzerinde yer alan renk dizilimine göre kabloyu hazırlayınız.
38
Kablo iletkenlerini renkelere dikkat ederek özel aparatta yer alan kanallara yerleştiriniz.
39
40/66
Kanalların dışına çıkan iletkenlerin uçlarını yan keski ile kesiniz.
21
Kablonun özel aparata yerleştirilmesinin ardından, aparatı prize yerleştirmek için hazırlayın.
41
42/66
Kablo kanallarını priz gövdesinde bulunan bıçaklara hizalayarak priz gövdesi ile
birleştiriniz.
Bu işlemle priz gövdesinde bulunan bıçaklar iletkenleri keserek teması sağlayacaktır.
42
Priz kullanılmaya hazırdır.
