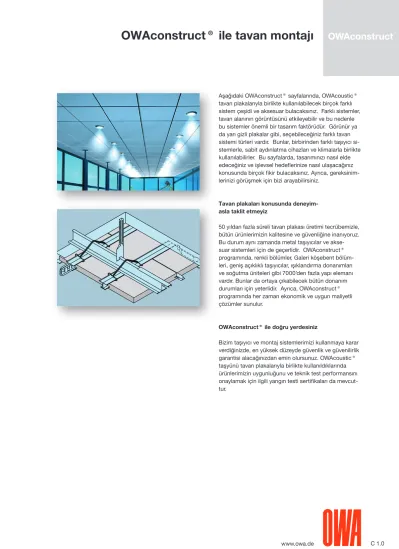

OWAconstruct
®Aşağıdaki OWAconstruct® sayfalarında, OWAcoustic®
tavan plakalarıyla birlikte kullanılabilecek birçok farklı sistem çeşidi ve aksesuar bulacaksınız. Farklı sistemler, tavan alanının görüntüsünü etkileyebilir ve bu nedenle bu sistemler önemli bir tasarım faktörüdür. Görünür ya da yarı gizli plakalar gibi, seçebileceğiniz farklı tavan sistemi türleri vardır. Bunlar, birbirinden farklı taşıyıcı si- stemlerle, sabit aydınlatma cihazları ve klimalarla birlikte kullanılabilirler. Bu sayfalarda, tasarımınızı nasıl elde edeceğiniz ve işlevsel hedeflerinize nasıl ulaşacağınız konusunda birçok fikir bulacaksınız. Ayrıca, gereksinim- lerinizi görüşmek için bizi arayabilirsiniz.
Tavan plakaları konusunda deneyim- asla taklit etmeyiz
50 yıldan fazla süreli tavan plakası üretimi tecrübemizle, bütün ürünlerimizin kalitesine ve güvenliğine inanıyoruz.
Bu durum aynı zamanda metal taşıyıcılar ve akse- suar sistemleri için de geçerlidir. OWAconstruct®
programında, renkli bölümler, Galeri köşebent bölüm- leri, geniş açıklıklı taşıyıcılar, ışıklandırma donanımları ve soğutma üniteleri gibi 7000’den fazla yapı elemanı vardır. Bunlar da ortaya çıkabilecek bütün donanım durumları için yeterlidir. Ayrıca, OWAconstruct®
programında her zaman ekonomik ve uygun maliyetli çözümler sunulur.
OWAconstruct® ile doğru yerdesiniz
Bizim taşıyıcı ve montaj sistemlerimizi kullanmaya karar verdiğinizde, en yüksek düzeyde güvenlik ve güvenilirlik garantisi alacağınızdan emin olursunuz. OWAcoustic®
taşyünü tavan plakalarıyla birlikte kullanıldıklarında ürünlerimizin uygunluğunu ve teknik test performansını onaylamak için ilgili yangın testi sertifikaları da mevcut- tur.
OWAconstruct® ile tavan montajı
OWAconstruct
®1. Malzeme
Standart dairesel köşebentler boyalı çelik saçtan üre- tilmektedir. Ancak talep edildiğinde alüminyumdan da üretilebilir.
2. Ölçüler
Dairesel köşebentler standart yarıçapa uyacak şekilde üretilir.
3. Renk
Köşebentlerin görünür yüzeyleri beyaz renklidir. Bütün OWAconstruct® bileşenlerinde olduğu gibi talep edildiğinde diğer renklerde de üretim yapılabilir.
4. Yangın dayanımı
Çelikten yapılan dairesel köşebentler, DIN 4101 VE TS EN 13501-2’ye uygun olarak Yangın dayanımı gereksi- nimleri sağlayan OWA plakaları ile birlikte kullanılabilir 5. Özel köşebentler
Eğer örnek olarak dairesel F-köşebentler ya da diğer şekil ve boyutlarda özel dairesel köşebentler gerekli olursa, talep edildiğinde bu nitelikte köşebentler de üretilebilir. Tek ihtiyacımız olan şey, istenilen ölçüleri gösteren bir taslaktır.
Duvar bağlantıları (Örnekler)
Dairesel köşebentler
Bu köşebentler isimlerini özel bir ek faydalarından alırlar:
Resim ya da resim gibi diğer eşyaların duvara asılmasını sağlarlar. Galeri şeritler standart köşebentler gibidir an- cak daha yüksek derecede yaratıcılık yeteneğiyle işler.
Bunlar, duvarlar ve tavanlar arasındaki ayrıma ve yüzey tasarımlarına göre pratik ve dekoratif çözümler sunarlar.
Galeri kesitli basamaklı köşebentler
Renkli kesitler
Taşıyıcı sistem ile plakalar arasında ilginç bir etkileşim yaratma -Tone-on-Tone- renkler ile anlatılır. Görünür metal taşıyıcı bölümler bütün renklerde üretilebilir.
Abb. 1 1 Abb. 1 4 Abb. 1 10
Nr. 50 Nr. 50/15
Nr. 56/20
Nr. 51 Nr. 56
Nr. 57
Nr. 1690 Nr. 1691
Nr. 1692 Nr. 1693
Nr. 50 Nr. 51 Nr. 51/20
Nr. 51/25 Nr. 53 Nr. 9410
Nr. 56/20 Nr. 56/21 Nr. 56/22
Nr. 56/23
Nr. 56/35 Nr. 50/14
Nr. 50/15 Nr. 50/15 G Contura Sistem S 3a ve Sistem S 15 a
OWAconstruct
®Ürün grubu:
OWAcoustic® premium Boyutlar:
312,5 x 1250 mm Kalınlık:
Yaklaşık 20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar:
Metal taşıyıcılar:
Listedeki bütün metal bileşenler çinko galvanize çelik ya da beyaza boyalıdır.
Minimum taşıyıcı derinliği:
115 – 140 mm (tavanın alt tarafından).
Yaklaşık 28 mm + ağaç kirişlere doğrudan sabitleme
Yangın dayanımı:
Talep üzerine
8 C-Köşebent 9 Kenar takozu
10 Doğrudan sabitleme kıskacı 11 Doğrudan sabitleme kıskacı 12 Ağaç kiriş
13 Cam elyaf kumaş + Dokulu alçı 1 Askı Yayı ve Teli
2 Ana taşıyıcı 3 Ekleme parçası 4 Tel klips 5 Çift flanşlı profil 6 Ekleme parçası 7 T-Profil
Doğrudan sabitleme durumunda doğrudan sabitleme kıskacı No. 62/7 ya da alternatif olarak profil No. 34’ü yerinde tutan No.34 Doğrudan
sabitleme:
Enine kesit:
Kesit:
Teknik veriler
Sistem S 7
OWAplan®, spreyli akustik alçı
5 2 3
16
7 8
9 1
6
4 15
OWAconstruct
®(625 x 312.5 mm) (312,5 x 312.5 mm) Kesit:
Sistem S 7
OWAplan®, spreyli akustik alçı
Enine kesit:
OWAplan Comfort- Erişim panelleri bütünleşmesi:
Erişim panelleri, OWAplan-spreyli alçı tavan- lara sıklıkla monte edilir.
Dikkat:
Daha fazla bilgi ve ek malzemeler için lütfen, OWAplan-Comfort-erişim paneli broşüründeki montaj tavsiyelerine bakın.
Işıklandırma:
OWA, bu sistem için uygun ışık donanımları sağlayabilir.
Tür: OWA-Lex OWA-Terra OWA-Opta Boyut: 312.5 x 1250 mm
Montaj ve Yangın dayanımı ayrıntıları için OWA broşürü No.630’a bakın.
Downlights:
OWA, bu sistem için uygun downlight tavan ışıkları sağlayabilir.
Parlaklık, montaj ve Yangın dayanımı ayrıntıları için OWA broşürü No.632’ye bakın.
(625 x 312.5 mm) (312,5 x 312.5 mm) Kesit No. 51/08
L-Profil No. 24 Erişim paneli
No. 8031/...
Kesit No. 51/08 Erişim paneli
No. 8031/...
OWAconstruct
®Sistem S 3, S 15
Görünür, sökülebilir
Ürün grubu:
OWAcoustic® premium OWAcoustic® smart OWAdeco®
Boyutlar:
600 x 600 mm 625 x 625 mm 600 x 1200 mm 625 x 1250 mm
Genişlikler: 300, 312.5, 400 mm Uzunluklar: 1200, 1250, 1500,
2000*, 2500* mm
*Yalnızca şartlara bağlı olarak sökülebilir.
Talep edildiğinde orta büyüklükte ürün- ler üretilebilir. Minimum miktarlara ve ek ücretlere tabidir.
Kalınlık:
yaklaşık 14 (smart), 15 ve 20 mm (premium)
Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 (premium, smart)
Kenar ayrıntısı
Metal taşıyıcılar:
Bütün kesitler çinko galvanizli ve beya- za boyalıdır. Tali T-kesitler hem süngü hem de kancalı bağlantı için mevcuttur.
Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
75 – 100 mm (tavanın alt tarafından) Plaka çıkarma kolaylığı için 120 mm Yangın dayanımı:
Talep üzerine
Kesit:
1 Askı Yayı ve Teli 2 T-Profil 3 Tali T-Profil 4 Köşebent
Enine kesit:
Kesit boyutları: S 3 S 15
Teknik veriler
Resim: S 3 1
2
3 4
3
OWAconstruct
®Teknik veriler
Sistem S 3a, S 15a
Görünür, sökülebilir
Resim: S 3a
1 Askı Yayı ve Teli 2 Ana T-Profil 3 Tali T-Profil
4 Basamaklı Köşebent 5 Contura- dolgu bloğu
Enine kesit:
Kesit boyutları: S 3a S 15a
Ürün grubu:
OWAcoustic® premium OWAcoustic® smart Boyutlar:
600 x 600 mm 625 x 625 mm 600 x 1200 mm 625 x 1250 mm
Genişlikler: 300, 312,5, 400 mm Uzunluklar: 1200, 1250, 1500,
2000*, 2500* mm
*Yalnızca koşullara bağlı olarak sökülebilir.
Talep edildiğinde orta boyutta ürünler üretilebilir.
Minimum miktarlara ve ek ücretlere tabidir Kalınlık:
Yaklaşık 14 (smart) 15 mm ve 20 mm (premium) Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 (premium, smart) Kenarlar: S 3a S 15a
S 3a smart
Metal taşıyıcılar:
Bütün profiller çinko galvanizli ve beyaz ren- ktedir. Tali T-profiller süngü ya da kanca şekilde mevcuttur. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
75 – 100 mm (tavanın alt tarafından).
Plaka çıkarma kolaylığı için 120 mm Yangın dayanımı:
Talep üzerine Kesit:
1
2
3 3 4
OWAconstruct
®Sistem S 15b OWAline®
Görünür, sökülebilir
1 Askı Yayı ve Teli 2 Ana T-Profil 3 Tali T-Profil 4 Köşebent
Kesit: Enine kesit:
Kenar 3 ile uygulama:
Kesit: Enine kesit:
Kenar 15b ile uygulama:
Ürün grubu:
OWAcoustic® premium Boyutlar:
600 x 600 mm 625 x 625 mm Kalınlık:
Yaklaşık 15 mm ve 20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenar
ayrıntısı:
Metal taşıyıcılar:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
75 – 100 mm (tavanın alt tarafından).
Plaka çıkarma kolaylığı için 120 mm Yangın dayanımı:
Test yapılmamıştır.
Teknik veriler
Kesit boyutları:
1
2
3 4
3
OWAconstruct
®Sistem S 3e, S 15e
Görünür, sökülebilir Korozyon korumalı
Kesit:
1 Askı Yayı ve Teli 2 Ana T-Profil 3 Tali T-Profil 4 Köşebent 5 Bastırma klipsi
Enine kesit:
Kesit boyutları: S 3e S 15e
Ürün grubu:
OWAcoustic® premium Mavroc® OWAcoustic® premium AquaCosmos® Boyutlar:
600 x 600 mm 625 x 625 mm
Talep üzerine orta boyutta ürünler üretilebilir. Minimum miktarlara ve ek ücretlere tabidir.
Kalınlık:
Yaklaşık 15 mm ve 20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar:
Metal taşıyıcılar:
Bütün profiller çinko galvanizli ve beyaz renktedir. Tali T-profiller süngü ya da kanca şekilde mevcuttur. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
75 – 100 mm (tavanın alt tarafından).
Plaka çıkarma kolaylığı için 120 mm Yangın dayanımı:
Talep üzerine
Teknik veriler
Polyester Epoxy primer Galvanize çinko Çelik
Resim: S 3e 1
2
3 4
5
3
OWAconstruct
®Kesit:
Enine kesit:
Teknik veriler
Sistem S 9a
Gizli, sökülebilir
Ürün grubu:
OWAcoustic® premium Boyutlar:
600 x 600 mm 625 x 625 mm
Genişlikler: 300, 400 mm Uzunluklar: 1200, 1250 mm Talep üzerine orta boyutta ürünler üretilebilir. Minimum miktarlara ve ek ücretlere tabidir.
Kalınlık:
Yaklaşık 20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenar ayrıntıları:
Uzun kenar Kısa kenar
Metal taşıyıcılar:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
165 mm (tavandan desteklidir) Doğrudan sabitleme yaklaşık 65 mm + ağaç kiriş
Yangın dayanımı:
Talep üzerine
Aydınlatma armatūrleri:
Bu sistemde standart aydınlatma armatūrleri kullanılamaz. 630 no'lu OWA broşüründe bu sistem için uygun aydınlatma armatūrlerini bulabilirsiniz.
1 Askı Yayı ve Teli 2 Ana taşıyıcı 3 Ekleme parçası 4 Tel klips
5 Basamaklı Z-Profil
6 Ekleme parçası 7 L-Profil 8 Köşebent
9 Direkt sabitleme kıskacı 10 Ağaç kiriş
Taşıyıcı sistemi:
Doğrudan sabitleme:
Plaka çıkarma:
Yan tarafa doğru eğerek plakalar çıkarılabilir ve değiştirilebilir.
1
2 3 4
5
6
7
8
OWAconstruct
®Teknik veriler
1 AskıYayı ve Teli 2 Ana T-Profil 3 L-Profil
4 Dengeleme çubuğu 5 Köşebent
Ürün grubu:
OWAcoustic® premium Boyutlar:
600 x 600 mm n 625 x 625 mm n Genişlikler: 300 mm*
Uzunluklar:1200, 1250 mm
n Plakaların 2 sırası doğrudan sökülebilir niteliktedir.
(montaj örneklerine bakın.)
* her ikinci plaka sökülebilir
Talep üzerine orta boyutta ürünler üretilebilir.
Minimum miktarlara ve ek ücretlere tabidir.
Kalınlık:
Yaklaşık 20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1
Kenar ayrıntıları:
Uzun kenar Kısa kenar
Metal taşıyıcılar:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Taşıyıcı derinliği:
Yaklaşık 110 mm Yangın dayanımı:
Talep üzerine
Aydınlatma armatūrleri:
Bu sistemde standart aydınlatma armatūrleri kullanılamaz. 630 no'lu OWA broşüründe bu sistem için uygun aydınlatma armatūrlerini bulabilirsiniz.
Kesit:
Not:
Doğrudan plaka çıkarılması ana taşıyıcılar No.45 arasındadır. (dengeleyici/uzaklık çubukları doğrudan çıkarılamaz) Plakaları çıkarmak için, dengeleyici
çubuklardan uzaklaşıncaya kadar bölüm boyunca kaydırın.
Yatay gerilimi (Tork) önlemek için askı yayları tümüyle dikey olmalıdır.
Enine kesit:
Taşıyıcı sistemi
Sistem S 9b
Gizli, sökülebilir
Plaka çıkartma:
Yan tarafa doğru eğerek plakalar çıkarılabilir ve değiştirilebilir.
1
2
3 4
5
Doğrudan sabitleme:
OWAconstruct
®6 Birleştirme parçası 7 Ara Kayıt Profili 8 Köşebent 9 Kenar takozu
10 Doğrudan sabitleme kıskacı 11 Ağaç kiriş
Kesit:
Doğrudan sabitleme durumunda doğrudan sabitleme kıskacı No. 62/7 ya da alternatif olarak profil No. 34’ü yerinde tutan No.34 1 Askı Yayı ve Teli
2 Ana taşıyıcı 3 Ekleme parçası 4 Tel klips 5 Z-Profil
Enine kesit:
Teknik veriler
Sistem S 1, S 1a
Gizli
Ürün grubu:
OWAcoustic® premium Boyutlar:
600 x 600 mm 625 x 625 mm
Genişlikler: 300, 312,5, 400 mm Uzunluklar: 1200, 1250, 1500, 2000, 2500 mm Talep üzerine orta boyutta ürünler üretilebilir. Minimum miktarlara ve ek ücretlere tabidir.
Kalınlık:
Yaklaşık 15 mm ve20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar: S 1 S 1a
Metal taşıyıcı:
Bütün profiller çinko galvanizli ve beyaz renktedir. Tali T-profiller süngü ya da kanca şekilde mevcuttur. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
115 – 140 mm (tavandan desteklidir).
Doğrudan sabitleme yaklaşık 28 mm + ağaç kiriş
Yangın dayanımı:
Talep üzerine
Resim: S 1 1
2 3
4 5
6
7 8 9
OWAconstruct
®Teknik veriler
Sistem S 2a, S 2b
Yarı gizli, sökülebilir
5 Kenar takozu 6 Contura dolgu bloğu 7 Basamaklı köşebent 1 Askı Yayı ve Teli
2 Ana T-Profili 3 Dengeleyici çubuk 4 L-Profil
Ürün grubu:
OWAcoustic® premium Boyutlar:
S 2a Genişlikler: 312.5 mm Uzunluklar: 1250 mm S 2b Genişlikler: 317,5 mm Uzunluklar: 1250 mm
Talep üzerine orta boyutta ürünler üretilebilir.
Minimum miktarlara ve ek ücretlere tabidir.
Kalınlık:
S 2a 20 mm S 2b 15 mm
Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar S 2b:
Uzun kenar Kısa kenar Kenarlar S 2b:
Metal taşıyıcılar:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
75 – 100 mm (tavanın alt tarafından).
Plaka çıkarma kolaylığı için 120 mm Yangın dayanımı:
Talep üzerine
Kesit: Enine kesit:
Resim: S 2a
Kesit: Enine kesit:
Kesit boyutları:
Sistem S 2b:
Sistem S 2a:
1
2
3 4
5
7
6
12
1
Ürün grubu:
OWAcoustic® premium Boyutlar:
Genişlikler: 300 mm Uzunluklar:1200, 1250 mm Kalınlık:
Yaklaşık 15 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar:
Metal taşıyıcı:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
115 - 140 mm (tavandan desteklidir).
Doğrudan sabitleme yaklaşık 28 mm + ağaç kiriş
Yangın dayanımı:
Talep üzerine
Doğrudan sabitleme:
5a 5a
OWAconstruct
®6 Birleştirme parçası 7 Ara Kayıt Profili 8 Köşebent 9 Kenar takozu
10 Doğrudan sabitleme kıskacı 11 Ağaç kiriş
Kesit:
Doğrudan sabitleme durumunda doğrudan sabitleme kıskacı No. 62/7 ya da alternatif olarak profil No. 34’ü yerinde tutan No.34 1 Askı Yayı ve Teli
2 Ana taşıyıcı 3 Ekleme parçası 4 Tel klips 5 Z-Profil
Enine kesit:
Teknik veriler
Sistem S 14a
Rilled, gizli
1
2 3
4 5
6
7 8
9
5a 5a
6g
OWAconstruct
®Teknik veriler
Ürün grubu:
OWAcoustic® premium Boyutlar:
Genişlikler: 300 mm Uzunluklar:1200, 1250 mm Kalınlık:
Yaklaşık 15 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar:
Uzun kenarlar Kısa kenarlar
Metal taşıyıcılar:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
115 - 140 mm (tavandan desteklidir).
Doğrudan sabitleme yaklaşık 28 mm + ağaç kiriş
Yangın dayanımı:
Talep üzerine
Sistem S 14b
Rilled, yarı gizli
Kesit:
1 Askı Yayı ve Teli 2 Ana T-Profil 3 Dengeleyici
Enine kesit:
Kesit boyutları:
4 L-Profil ya da Z 5 Kenar takozu 6 Basamaklı köşebent 1
2
3 4
5
6
OWAconstruct
®Teknik veriler
Sistem S 6a – gizli
sökülemez sökülebilir
Sistem S 6
Clear spanning
1 Köşebent 2 Z-Profil 3 C- Profil (2 No.) 4 T-Profil
Enine kesit:
Sistem S 6b – Contura, görünür sökülebilir
Sistem S 6d – görünür sökülebilir
Sistem S 6c – görünür sökülebilir
Resim: S 6c
1
4 Ürün grubu:
OWAcoustic® premium Boyutlar:
Genişlikler: 300, 312,5, 400 mm Uzunluklar: 1200, 1250, 1500,
2000*, 2500* mm
*Yalnızca koşullu olarak sökülebilir.
Talep üzerine orta boyutta ürünler üretilebilir. Minimum miktarlara ve ek ücretlere tabidir.
Kalınlık:
Yaklaşık 15 mm ve20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1
Kenar S 6a S 6b
ayrıntıları:
Uzun kenarlar Kısa kenarlar
Kenar S 6c S 6d
ayrıntıları:
Uzun kenarlar Kısa kenarlar
Metal taşıyıcı:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
S 6a: 180 – 200 mm
S 6b, S 6c, S 6d: 100 – 120 mm Yangın dayanımı:
Sistem S 6a: Talep üzerine Sistem S 6b, S 6c ve S 6d test
1 6
3 3
3 3
4 3
4
OWAconstruct
®Teknik veriler
Sistem S 6 radial
Koridor sistemleri
Ürün grubu:
OWAcoustic® premium Boyutlar:
Dış genişlik: 400 mm’ye kadar Uzunluk 2000 mm
2500* mm’ye kadar talep üzerine
*yalnızca koşullu olarak sökülebilir
Talep üzerine orta boyutta ürünler üretilebilir.
Kalınlık:
Yaklaşık 15 mm ve 20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1
Kenar S 6a S 6b
ayrıntıları:
Uzun kenarlar Kısa kenarlar
Trapezoidal plakalar için ölçümler:
A: plaka genişliği
S 6a ve S 6 için sabit dış modül genişliği= 400 mm
B: Koridor genişliği *
R1: Dış yarıçap referans yönü*
C: son plaka genişliği
Dairesel köşebentler için ölçüler:
R1: İçe doğru eğimli köşebent*
R2: Dışa doğru eğimli köşebent*
Diğer ölçüler:
X: Köşebent genişliği Y: Panelin oturması gereken
2/3 köşebent genişliği M: Merkez nokta
*Projeler için kesinlikle gerekli olan ölçüler.
1 Z-Profil 2 C-Profil 3 T-Profil Sistem S 6a – gizli
sökülemez sökülebilir
Enine kesitler:
Sistem S 6b – Contura, görünür sökülebilir
1 2
3 3
OWAconstruct
®Teknik veriler
1 Sabit askı 2 Ana taşıyıcı 3 Ekleme parçası
4 Beyaz metal çerçeveli baffle
OWAcoustic® baffle sistemleri, metal bir Kesit:
Enine kesit:
Montaj:
Ürün grubu:
OWAcoustic® premium Boyutlar:
Yükseklikler: 150, 200, 250, 300, 400, 600 mm Uzunluklar: 1160 mm
modüller için 1200 mm 1210 mm
modüller için 1250 mm Talep üzerine orta boyutta ürünler üretilebilir.
Kalınlık:
Yaklaşık 24 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar:
Metal taşıyıcı:
Baffle sisteminin üst kenarından tavanın alt tarafına kadar 50 mm
Minimum taşıyıcı derinliği:
Baffle sisteminin üst kenarından tavanın alt tarafına kadar 50 mm
Sistem S 12
Baffle sistemi
1 2
3
4
OWAconstruct
®Teknik veriler
Sistem S 12d
Baffle sistemi
Kesit:
Baffle asma:
OWAcoustic® baffle sistemleri beyaz metal bir U kesitle çerçevelendirilmişlerdir ve 100 mm ya da 200 mm aralıklarla, metal bir gömlekte altıgen cıvatalarla C-taşıyıcısı kesitine 1 C-Taşıyıcı profili
2 Altıgen cıvata 3 Kare somun 4 Dişli somun 5 Bağlantı gömleği 6 C-taşıyıcı ucu
7 Beyaz metal çerçeveli baffle
Enine kesit:
Ürün grubu:
OWAcoustic® premium Boyutlar:
Yükseklikler: 150, 300 mm
Uzunluklar: 1200, 1250, 1500 mm Talep edildiğinde orta boyutta ürünler üretilebilir.
Kalınlık:
Yaklaşık 24 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar:
Metal taşıyıcı:
Baffle sisteminin üst kenarından tavanın alt tarafına kadar yaklaşık 70-75 mm. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
Baffle sisteminin üst kenarından tavanın alt tarafına kadar yaklaşık 70-75 mm
1
2
3
5 7
7
OWAconstruct
®Teknik veriler
1 Sabit askı 2 Tali takviye 3 Bandraster kesiti 4 Ekleme parçası 5 Bandraster enine kesit 6 C-profiller
7 Takviye kama 8 Köşebent kesiti 9 Duvar ankrajı
Sistem S 18
Çift yönlü Bandraster ve Cross Bandraster, sökülebilir
Resim: S 18k Resim: S 18p
3 4
7 5
8 9
1 2
3 4
6
8 9
Ürün grubu:
OWAcoustic® premium Boyutlar:
1200 x 1200 mm 1250 x 1250 mm
Genişlikler: 300, 312,5, 400 mm Uzunluklar: 1200, 1250, 1500, 2000*, 2500* mm
*Yalnızca koşullu olarak sökülebilir
Talep edildiğinde orta boyutta ürünler üretilebilir. Minimum miktarlara ve ek ücretlere tabidir.
Kalınlık:
Yaklaşık 15 mm ve 20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1
Kenarlar: Uzun kenarlar Kısa kenarlar
Metal taşıyıcı:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
100 mm (tavanın alt tarafından). Plaka çıkarma kolaylığı için 130 mm Yangın dayanımı:
Talep üzerine 3
1
12 6
3 6
OWAconstruct
®Teknik veriler
1 Sabit askı 2 Tali takviye 3 Bandraster profili 4 Ekleme parçası 5 Bandraster enine kesit 6 C-Profiller
7 Güçlendirici çubuk 8 Köşebent kesiti
Sistem S 18b, S 18c
Çift yönlü Bandraster ve Cross Bandraster, sökülebilir
1 2
3 4
6
8
3 4
7 5
8 Resim: S 18b
Resim: S 18c
Ürün grubu:
OWAcoustic® premium Boyutlar:
1200 x 1200 mm 1250 x 1250 mm
Genişlikler: 300, 312,5, 400 mm Uzunluklar: 1200, 1250, 1500, 2000*, 2500* mm
*Yalnızca koşullara bağlı olarak sökülebilir.
Talep edildiğinde orta boyutta ürünler üre- tilebilir. Minimum miktarlara ve ek ücretlere tabidir.
Kalınlık:
Yaklaşık 15 mm ve 20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar:
S 18b Uzun kenarlar Kısa kenarlar
S 18c Uzun kenarlar Kısa kenarlar
Metal taşıyıcılar:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
100 mm (tavanın alt tarafından). Plaka çıkarma kolaylığı için 130 mm Yangın dayanımı:
Talep üzerine 3
1
12
3
6s
OWAconstruct
®Teknik veriler
Sistem S 18d
Bandura, sökülebilir
1 Sabit askı 2 Bandraster profil 3 Ekleme parçası 4 Tali T-Profil 5 Köşebent 6 Duvar ankrajı 7 Contura dolgu bloğu Ürün grubu:
OWAcoustic® premium Boyutlar:
600 x 1200 mm 625 x 1250 mm
Genişlikler: 300, 312,5, 400 mm Uzunluklar: 1200, 1250, 1500, 2000*, 2500* mm
*Yalnızca koşullu olarak sökülebilir.
Talep edildiğinde orta boyutta ürünler üretilebilir. Minimum boyutlara ve ek ücretlere tabidir.
Kalınlık:
Yaklaşık 15 mm ve 20 mm Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar:
Ürün grubu:
OWAcoustic® smart Boyutlar:
Genişlikler: 300, 312,5 mm Uzunluklar:1200, 1250 mm
Talep edildiğinde orta boyutta ürünler üretilebilir. Minimum boyutlara ve ek ücretlere tabidir
Kalınlık:
14 mm
Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1 Kenarlar:
Metal taşıyıcı:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWAconstruct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
Kesit: Kenar 3 Kenar 6
Enine kesit: Kenar 3 Kenar 6
1
2 3
4
5 6
OWAconstruct
®Teknik veriler
Sistem S 8
Honeycomb, Kare ve Dikdörtgen
Kesit boyutları:
1 Askı 2 Ana T-Profil 3 Tali T-Profil 4 Köşebent 5 Modül kıskacı 6 Honeycomb plakası 7 Kapama plakası
Kesit ve enine kesit:
Ürün grubu:
OWAcoustic® premium
Boyutlar:
300 x 300 mm 312.5 x 312.5 mm 600 x 600 mm 625 x 625 mm 1200 x 1200 mm 1250 x 1250 mm 300 x 600 mm 312.5 x 625 mm 300 x 1200 mm 312.5 x 1250 mm 600 x 1200 mm 625 x 1250 mm Yükseklikler:
150, 200, 300 mm
Talep edildiğinde diğer yüksekliklerde de üretilebilir.
Talep edildiğinde orta boyutta ürünler üre- tilebilir. Minimum boyutlara ve ek ücretlere tabidir.
Kalınlık:
Honeycomb plaka yaklaşık 24 mm Kapama yaklaşık 15 mm
Yapı Malzemesi Sınıfı:
A2-s1,d0 - TS EN 13501-1
Kenarlar:
Uzun kenarlar Kısa kenarlar
Metal taşıyıcı:
Bütün profiller çinko galvanizli ve beyaz renktedir. Daha detaylı bilgi için lüften OWA- construct® fiyat listesine bakın.
Minimum taşıyıcı derinliği:
Tavana ve talep edilen Honeycomb yüksekliğine bağlıdır.
1
2 3
4 5
6
7
3
8
7w 3
