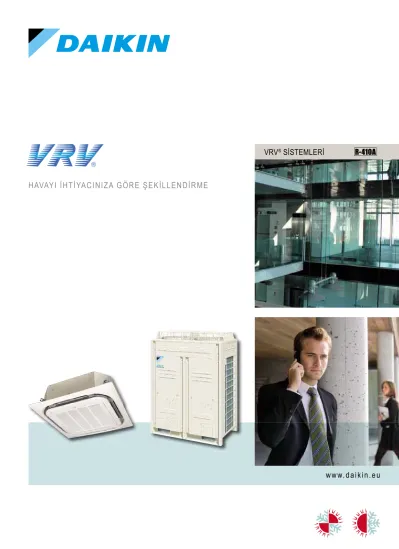

HAVAYI İHTİYACINIZA GÖRE ŞEKİLLENDİRME

w w w. d a i k i n . e u VRV

SİSTEMLERİ

H AVAY I İ H T İ YA C I N I Z A G Ö R E Ş E K İ L L E N D İ R M E

BİNA SAHİPLERİ İÇİN AVANTAJLAR

Daikin’ın özel inverter teknolojisi ve gelişmiş soğutucu akışkan kontrol teknolojisi sayesinde, VRV

III klima sistemi son derece verimli şekilde çalışır. Bu sayede yüksek enerji tasarrufu sağlanarak,

İŞLETME MALİYETLERİ ÖNEMLİ DERECEDE DÜŞÜRÜLÜR ^{ve daha}

iyi bir bina yönetimi sağlanır.

SON KULLANICILAR İÇİN AVANTAJLAR

KONFORLU BİR ORTAM sağlamak için Daikin, salt klimanın ötesine geçen hava işleme sistemleri sunar. Havayı rahat bir sıcaklığa getirmenin yanı sıra, havalandırma, nemlendirme ve diğer süreçlerle hava kalitesi iyileştirilebilir.

Gelişmiş, merkezi kontrol sistemleri sayesinde KULLANIMI KOLAYDIR ^.

DANIŞMANLIK VE TASARIM OFİSLERİ İÇİN AVANTAJLAR

Daikin’ın VRV

sistemleri, çeşitli bina büyüklükleri ve kurulum koşulları için geniş bir dizi modelde mevcut iç ve dış üniteleri kapsamaktadır. Yüksek soğutucu akışkan boru uzunluğu ve diğer özellikler, bina ihtiyaçlarının karşılanmasında MUHTEŞEM ESNEKLİK üzerinde çok az sınırlamada bulunur.

MONTAJI YAPANLAR İÇİN AVANTAJLAR

Daikin, klima sistemleri normlarını aşan şekilde ekipman fonksiyonlarını da optimize ederek VRV

dış üniteler için kompakt bir tasarım sunmaktadır. Kompakt üniteler, çatı üstü gibi sınırlı alanlarda

MONTAJI KOLAYLAŞTIRIR ve verimli alanı daha az kullanır. Daha kolay montaj işlemi

HIZLI KURULUM ve zamandan tasarruf sağlar.

İÇİNDEKİLER

VRV

ENERJİ VERİMLİ BİR YAKLAŞIM 5

VRV

'NİN 25 YILLIK TARİHÇESİ 6

HI-VRV

NEDİR ? 8

HANGİ VRV

DIŞ ÜNİTE SİSTEMİ BANA EN İYİ ÇÖZÜMÜ SUNAR? 10

· Hava soğutmalı dış ünite sistemleri 10

· Su soğutmalı dış ünite sistemleri 11

DIŞ ÜNİTE YELPAZESİ GENEL GÖRÜNÜMÜ 12

İÇ ÜNİTE YELPAZESİ GENEL GÖRÜNÜMÜ 14

HAVALANDIRMA SERİSİ GENEL GÖRÜNÜMÜ 16

AĞ ÇÖZÜMLERİ GENEL GÖRÜNÜMÜ 17

GÜÇLÜ SEÇİM PROGRAMLARI 18

l VRV

Pro 18

l VRV

Xpress 19

HAVA SOĞUTMALI VRV

DIŞ ÜNİTE SİSTEMLERİ 20 Bina sahipleri için avantajlar

l 22

Danışmanlık ve tasarım ofisleri için avantajlar

l 25

Montaji yapanlar için avantajlar

l 27

Son kullanıcılar için avantajlar

l 30

Gelişmiş hava soğutmalı VRV

l

teknolojileri 32

l VRV

ısı geri kazanımı 34

l VRV

heat pump 42

SU SOĞUTMALI VRV

DIŞ ÜNİTE SİSTEMLERİ 62 Avantajlar

l 64

Gelişmiş su soğutmalı VRV

l

teknolojileri 68

Standart seri

l 70

Jeotermal serisi

l 73

İÇ ÜNİTELER 76

Dairesel atışlı kaset tipi

l 78

Küçük gizli tavan tipi (otel tipi)

l 90

Duvar tipi

l 108

Tavan tipi

l 116

Kasetli döşeme tipi

l 122

HAVALANDIRMA SİSTEMİYLE ENTEGRE ÇALIŞMA 130 Isı geri kazanımlı havalandırma

l 132

%100 Taze havayla çalışabilen ünite 136

l

Klima santraline bağlanabilen

l VRV

uygulamaları 138

KULLANICI DOSTU SİSTEMLER 140

Bireysel kumanda sistemleri

l 142

Merkezi kumanda sistemleri

l 144

Network çözümleri

l 145

DAIKIN HAKKINDA

Daikin endüstriyel tesislerde, ticari işletmelerde ve konutlarda kullanım için tasarlanan yüksek kaliteli klima cihazlarının üretiminde gösterdiği başarılarla dolu yaklaşık 85 yıllık deneyimi ile dünya çapında bir üne sahiptir.

Daikin kalitesi

Daikin'ın herkesçe kabul edilen yüksek kalitesi tamamen tasarım, üretim, test ve satış sonrası destek aşamalarına gösterdiği yakın ilgiden kaynaklanmaktadır. Bu kapsamda, ürün kalitesine ve güvenilirliğine sağlayacağı katkıların doğrulanması için her bileşen dikkatli şekilde seçilir ve zorlu testlerden geçirilir.

Daikin Europe N.V.

ÇEVRE BİLİNCİ

Klima ve Çevre

Klima sistemleri, iç mekan konforunu önemli şekilde yükselterek, en zor iklim koşullarında bile optimum çalışma ve yaşam koşulları sağlar.

Geçtiğimiz yıllarda, çevre kirliliğini azaltma ihtiyacı yönünde küresel bilinç oluşturmayı hedefleyen Daikin, klima sistemlerinin üretilmesi ve işletimi ile ilgili ortaya çıkan olumsuz etkileri sınırlamak amacıyla çok büyük çaba göstermiştir.

Bu sayede, yüksek enerji tasarrufu sağlayabilen ve gelişmiş çevre koruma tekniklerine sahip modeller geliştirilerek, çevre üzerindeki etkinin sınırlanmasına önemli bir katkıda bulunulmuştur.

Bu işaret, klimanın çevreye olan etkisini azaltmak amacıyla Daikin tarafından teknolojiye yatırım yapılan özellikleri vurgulamaktadır.

Bu işaret sayfa 7, 22, 23, 27, 30, 34, 42 ve 46'da bulunmaktadır.

4

* REYQ8P8 % 50 soğutma – % 50 ısıtma yükü. Koşullar: dış sıcaklık 11°C KT, iç sıcaklık: 18°C YT, 22°C KT.

** Daikin Sky Air inverter ile non-inverter karşılaştırması vaka analizi.

VRV ^®

ENERJİ VERİMLİ BİR YAKLAŞIM

Piyasada türünün en gelişmiş sistemi olarak geniş kabul gören VRV

, gelişmiş inverter ve heat pump teknolojilerinin güçlü bir kombinasyonunu temsil etmektedir. Ters çevrimli bir heat pump olarak bu sistem, ayrı bir ısıtma sistemine ihtiyacı ortadan kaldırarak eksiksiz bir iç mekan sağlar ve fosil yakıtlı ısıtma sistemlerine kıyasla 4 kata kadar çıkış verimi kazanımı sunar.

VRV

soğutma modundan ısıtma moduna çevrilebilir veya aynı anda bir binanın farklı kısımlarını hem ısıtabilir hem soğutabilir. Isı geri kazanım modunda, soğutma çalışması sırasında iç ünitelerden çıkan ısı sadece ısıtma gerektiren alanlardaki ünitelere aktarılır ve bu şekilde enerji verimi maksimum seviyeye çıkartılırken, elektrik masrafları düşürülür ve 9'a* varan seviyede kısmi yük verimi sağlanır.

Bu üstün performans değerleri başlıca, gereken soğutma ve ısıtma yüküne uygun olarak soğutucu akışkan debisini ayarlayan sistemin inverter kontrollü kompresörünün bir sonucu olarak elde edilmektedir. Bu sayede sistemin çalıştırılmasından sıcaklık ayarına ulaşmasına kadar geçen süre yaklaşık % 33 kısaltılır ve oda sıcaklık dalgalanmaları düzenlenir. Ayrıca çalıştırma/durdurma çevrimleri azaltılır ve dış hava sıcaklık değişimlerine uygun olarak güç girişi ve çalışma kapasitesi düzenlenir. Kısacası enerji verimi ve kullanıcı konforu arttırılır, CO

emisyonu azaltılır ve sabit devirli kontrol sistemlerine kıyasla yaklaşık % 30 daha fazla enerji tasarrufu sağlanır**.

Çevreyi göz önünde bulundurarak

Daikin’ın iyi bilinen çevre bilinci ve ‘F’ gazı yönetmeliklerine bağlılığı, VRV

'nin hem şarj hem sistem çalışması sırasında soğutucu akışkan sızıntı kontrolü kapasitesine yansımaktadır.

Bu önemli özellik, devreye alma sırasında ek soğutucu akışkan şarjı miktarının otomatik olarak kontrol edilebilmesini sağlar. Önceki bakım kontrolünden sonra herhangi bir soğutucu akışkan kaçağı olup olmadığını belirlemek amacıyla bir HVAC teknisyeni tarafından elektronik sızıntı kontrolü 30 saniyeden kısa sürede manuel olarak başlatılabilir. Bu sayede verim kayıplarının, tüketimin ve CO

emisyonlarının artması önlenir.

Kaçak önleme sistemi, kapatma vanalarından önce flanşlı ve konik bağlantılar yerine kaynaklı bağlantılar ve ayrıca sensörler ve manometre delikleri yerine kaynaklı basınç sensörleri ve elektronik manometreler kullanılarak desteklenmektedir. Ayrıca benzer boyutlu VRV

II sistemlerine kıyasla VRV

III'ün soğutucu akışkan içeriği %10 daha azdır.

Ayrıca tedarikçilerden temin edilen parçalarda da olmak üzere kurşun, kadmiyum, heksavalent krom, civa, PBB'ler ve PBDE'lerin aşamalı olarak kullanımdan kaldırılmasına ilişkin RoHS düzenlemelerine büyük önem verilmiştir.



VRV ^® 'NİN 25 YILLIK TARİHÇESİ

1987 1991 1994 1998 2003 2004

Daikin, dünyanın R-410A ile çalışan ilk değişken soğutucu akış sistemli iklimlendirme sistemi olan VRV

II’yi piyasaya sundu.

Yalnız soğuk, heat pump ve ısı geri kazanımlı modellere sahip olan sistem, önceki VRV

sistemlerine göre önemli ölçüde bir ilerlemeyi temsil etmekte ve Daikin'ın yeni teknolojiyi yenilikçi uygulamasını sergilemektedir. Isı geri kazanımlı ve heat pump modellerde 40 kadar iç ünite, tek soğutma çevriminde bağlanabiliyor.

Daikin Industries Ltd. tarafından 1982 yılında geliştirilen orijinal VRV

iklimlendirme sistemi, VRV

standart formatında Avrupa’da piyasaya sunuldu. VRV

D serisi tek bir dış üniteye bağlı 6 iç üniteden şartlandırılmış hava sağlayabiliyor.

Aynı soğutma devresinde farklı iç ünitelerden eşzamanlı olarak soğutma ve ısıtma sağlayan VRV

ısı geri kazanımlı sistemin piyasaya sürülmesiyle 1991 yılında bir adım

ileri gidildi. Sürekli yüksek kalite ve verimlilik, VRV

konseptinin geniş kitlelerce kabul görmesini ve Daikin’ın ISO9001 sertifikasıyla ödüllendirilen ilk Japon iklimlendirme sistemleri üreticisi olmasını sağladı. Daikin, VRV

teknolojisinde başka bir dev adım atar:

tek 1 dış üniteden 16 adede kadar iç üniteyi çalıştırabilen VRV

Inverter H serisi.

VRV

II-S serisinin geliştirilmesiyle VRV

’nin kullanım alanı hafif ticari sektörleri kapsayacak şekilde genişledi. 4, 5 ve 6HP kapasite seçeneklerine sahip sistem, 9 odaya kadar kontrol edilebilecek şekilde tasarlandı.

CFC esaslı tüm ekipmanların üretiminin aşamalı olarak durdurulacağı tarihlerin

yaklaşmasıyla Daikin Europe, R-407C kullanan VRV

klima

ünitelerinin üretimini hızlandırdı.

Daikin Europe 25. kuruluş yıl dönümünü kutlarken bir ISO14001 çevre sertifikası ile ödüllendirildi ve R-407C kullanan yalnız soğuk ve heat-pump VRV

Inverterli K serisini piyasaya sürdü. 16 adede kadar iç ünite 1 tek dış üniteye bağlanabilir.



Daikin, büyük ilgili toplayan VRV

II inverterli DX soğutmalı sisteminin kullanım kapsamını, yeni bir su soğutmalı model olan VRV

-WII ile genişletti. 10, 20 ve 30HP modellerine sahip olan sistem, R-410A soğutucu ile çalışıyor ve hem heat pump hem de ısı geri kazanımlı modelleri mevcut.

2005 2006-2007 2008

Mühendislik tarafı büyük ölçüde yenilenen VRV

III ile Daikin, büyük ilgi çeken VRV

dizisinin üçüncü kuşağını ilan etti. Isı geri kazanımlı, heat pump ve soğutma modelleri bulunan VRV

III, önceki VRV

sistemlerinin üstün özelliklerinin tamamına sahip. Ayrıca, önemli düzeyde yeni tasarım parçalara, montaj ve bakım iyileştirmelerinin yanı sıra otomatik şarj ve test özelliğine de sahip. Bir sisteme 64 adet iç ünite

bağlanabilir.

Daikin, ısıtmaya optimize edilmiş yeni heat pump serisini (VRV

III-C) geliştirdi. Bu yeni seri -25°C'ye kadar inen genişletilmiş çalışma aralığına ve yeni geliştirilen 2 aşamalı kompresör sistemiyle düşük çevre sıcaklıklarında son derece iyileştirilmiş COP değerlerine sahip.

Daikin VRVIII

serisini, 8HP'den 30HP'ye kadar 9 farklı dış ünite kombinasyonunda mevcut olan yeniden tasarlanan su

soğutmalı VRV

-WIII ile genişletti.

Ayrıca bir jeotermal model de mevcuttur. Bu sistem, yenilenebilir enerji kaynağı olarak jeotermal ısıyı kullanıyor ve -10°C'ye kadar dış

sıcaklıkta ısıtma modunda çalışabilir.

2009



VRV

İKLİMLENDİRME

KONTROL VE YÖNETİM

NEDİR ?

Son yıllarda, oteller, bankalar ve ofisler gibi akıllı binaların tasarımında giderek artan şekilde geniş cam yüzeylerin kullanılmaya başlanması ve bunun sonucu olarak artan güneş ısısının kazanımının sadece iklimlendirme vasıtasıyla dağıtılabileceği görülmüştür. Bu sebeple, iklimlendirme sistemleri daha fazla önem kazanmış olup, bugün pek çok modern mimari konseptinin ayrılmaz bir parçası olarak kabul görmektedir.

Elektronik ofis ekipmanlarının kullanımının artması, kışın bile iç mekanda sıcaklıkların rahatsız edici seviyelere ulaşmasına neden olacak kadar termal yükleri arttırmıştır. Binadaki kişi sayısı ve yoğunluğa bağlı olarak soğutma ve ısıtma talebi gün boyunca önemli ölçüde değişebilmektedir.

Ancak son kullanıcılar artık iklimlendirme sistemlerinden soğutma ve ısıtmadan daha fazlasını beklemektedir.

İdeal modern sistem enerji tasarruflu, kurulumu kolay, esnek, güvenilir ve kullanıcı dostu olmalıdır. Enerji sarfiyatını arttırmadan taze hava sağlanabilmelidir ve orta ölçekliden büyük ölçekli binalara kadar merkezi kontrol sistemlerinin olanakları bu açıdan göz önünde bulundurulmalıdır.

Daikin Hi-VRV

sistemi bütün bu talepleri karşılamaktadır.

Daikin’ın yazılım paketi olan yenilikçi Hi-VRV

seçim programı, sistemin olanaklarını en iyi şekilde kullanmanıza imkan tanır ve son kullanıcıya mükemmel bir hizmet garantisi sağlar. Artık Daikin iklimlendirme projenizi temel prensiplere göre zorlanmadan, adım adım planlayabilirsiniz.

NETWORK ÇÖZÜMLERİ HAVALANDIRMA

®

®



DEĞİŞKEN SOĞUTUCU AKIŞKAN DEBİSİ

Isı geri kazanımlı ve heat pump modellerinde mevcuttur.

›

Tek soğutma çevriminde 64 adede kadar iç ünitenin

›

çalışabildiği “hızlı cevaplama” sistemine sahiptir.

Inverter kompresörlü sistem sayesinde, kontrol edilen

›

zondaki soğutma/ısıtma ihtiyacına göre dış ünite kapasitesi ayarlanabilmektedir.

Her zonun kontrol edilebilmesi, VRV

›

çalışma maliyetini

mutlak asgari seviyede tutar.

HAVALANDIRMA

Daikin, işyerleri, oteller, mağazalar ve diğer ticari mekanlara taze hava sağlamak için bir dizi çözüm sunar; bu çözümler, birbirini tamamlayıcı ve VRV

sisteminin kendisi gibi esnektir.

Mevcut sistemler:

Isı geri kazanımlı havalandırma

›

%100 Taze Havayla Çalışabilen Ünite

›

Klima santraline bağlanabilen VRV

›

uygulamaları

2.000 adede kadar iç ünitenin (Sky Air ve VRV

) kontrolü ve yönetimi için temel çözümdür.

VRV

sistemlerinin ayrıntılı ve kolay görüntülenmesine ve kullanımına imkan tanır (maksimum 2 x 64 kontrol grubu).

Maksimum 1.024 VRV

iç ünitenin tam kontrolü ve yönetimi için ideal çözümdür.

VRV

sistemlerinin görüntüleme ve kumanda fonksiyonları, LonWorks

ağlarına açık entegre edilmiştir.

VRV

ve BYS sistemleri arasında sorunsuz bağlantı için entegre kumanda sistemidir.

NETWORK ÇÖZÜMLERİ

NETWORK ÇÖZÜMLERİ

VRV

HAVALANDIRMA



Tek sistemden eş zamanlı ısıtma ve soğutma yapılabilir.

›

Soğutma çalışması sırasında iç ünitelerden çıkan ısı sadece ısıtma gerektiren

›

alanlardaki ünitelere aktarılır ve bu şekilde enerji verimi maksimum seviyeye çıkartılırken, elektrik masrafları düşürülür ve (9'a

varan seviyede) kısmi yük verimi sağlanır.

-20°C'ye kadar soğutma çalışma sıcaklık aralığı (teknik soğutma)

›

YÜKSEK COP KOMBİNASYONU

Daikin ısı geri kazanım aralığında en yüksek enerji verimi

›

MİNİMUM YER İHTİYACI KOMBİNASYONU

Isı geri kazanım aralığında optimize yer ihtiyacı

›

HANGİ VRV ^® DIŞ ÜNİTE SİSTEMİ

VRV

ISI GERİ KAZANIMLI:

VRV

HEAT PUMP:

Tek sistemden ısıtma veya soğutma

›

YÜKSEK COP KOMBİNASYONU

Daikin heat pump aralığında en yüksek enerji verimi

›

ISITMAYA OPTİMİZE EDİLMİŞ VRV

HEAT PUMP

Düşük çevre sıcaklıklarında ısıtma için geliştirilen sektördeki ilk sistemdir.

›

-25°C'ye kadar dış sıcaklıkta ısıtma için genişletilmiş çalışma aralığı

›

Düşük çevre sıcaklıklarında istikrarlı ısıtma kapasitesi ve yüksek verim (-10°C dış

›

sıcaklıkta COP > 3)

MİNİMUM YER İHTİYACI KOMBİNASYONU

Heat pump serisinde optimize yer ihtiyacı

›

ŞIK İÇ ÜNİTELİ VRV

HEAT PUMP

Şık ve sessiz iç ünitelere sahip yenilikçi VRV

›

teknolojisi

VRV

III-S HEAT PUMP

Özellikle küçük kapasiteler için tasarlanmıştır

›

Alan tasarruflu tasarım

›

HAVA SOĞUTMALI DIŞ ÜNİTE SİSTEMLERİ

BANA EN İYİ ÇÖZÜMÜ SUNAR?

1 REYQ8P8 %50 soğutma – %50 ısıtma yükü. Koşullar: dış sıcaklık 11°C KT, iç sıcaklık: 18°C YT, 22°C KT.



SU SOĞUTMALI DIŞ ÜNİTE SİSTEMLERİ

Su devresinde enerji depolanması sayesinde tüm binada ısı geri kazanımı sağlar.

›

Kompakt tasarım ve üst üste montaj mümkündür.

›

Su borusu olasılıkları neredeyse sınırsız olduğundan çok katlı ve büyük binalar için uygundur.

›

JEOTERMAL SERİSİ:

STANDART SERİ:

Harici ısıtma veya soğutma kaynağına ihtiyaç yoktur.

›

Yenilenebilir enerji kaynağı olarak yeraltı suyuyla ısıtma

›

Isıtma modunda giren su sıcaklığı çalışma sıcaklık aralığını -10°C'ye kadar

›

genişletme

Isı geri kazanımlı ve heat pump modellerinde mevcuttur.

›

VRV

-W HEAT PUMP (2):

Tek soğutucu akışkan sisteminden ısıtma veya soğutma

›

VRV

-W ISI GERİ KAZANIMLI (1):

Tek soğutucu akışkan sisteminden eş zamanlı ısıtma ve soğutma

›

YENİ



(1) (2)

DIŞ ÜNİTE YELPAZESİ GENEL GÖRÜNÜMÜ

Sistem Tip Ürün adı 4 5 6 8 10 12 14 16 18

HA V A SOĞUTMALI

REYHQ-P Yüksek COP kombinasyonu

REYQ-P8/P9 Minimum yer ihtiyacı

kombinasyonu

HEAT PUMP

RXYHQ-P8 Yüksek COP kombinasyonu

Isıtmaya optimize RTSYQ-P heat pump

RXYQ-P(A)/P8(A) Minimum yer ihtiyacı

kombinasyonu

Şık iç üniteli RXYQ-PR heat pump

RXYSQ-PAV VRV^®III-S (Monofaze)

RXYSQ-PAY VRVIII-S (Trifaze)

Soğutma kapasitesi (kW)¹ 11,2 14,0 15,5 22,4 28,0 33,5 40,0 45,0 49,0

Isıtma kapasitesi (kW)² 12,5 16,0 18,0 25,0 31,5 37,5 45,0 50,0 56,5

SU SOĞUTMALI

RWEYQ-P

JEOTERMAL SERİSİ H/R - H/P RWEYQ-PR

Soğutma kapasitesi (kW)³ 22,4 26,7 44,8 49,1

Isıtma kapasitesi (kW)⁴ 25,0 31,5 50,0 56,5

1 Nominal soğutma kapasitesi: iç ortam sıcaklığı: 27°C KT, 19°C YT, giriş su sıcaklığı: 30°C, eşdeğer boru uzunluğu: 7,5m, kot farkı: 0m.

2 Nominal ısıtma kapasitesi: iç ortam sıcaklığı: 20°C KT, dış ortam sıcaklığı: 7°C KT, 6°C YT, eşdeğer boru uzunluğu: 7,5m, kot farkı: 0m.

3 Nominal soğutma kapasitesi: iç ortam sıcaklığı: 27°C KT, 19°C YT, giriş su sıcaklığı: 30°C, eşdeğer boru uzunluğu: 7,5m, kot farkı: 0m.

4 Nominal ısıtma kapasitesi: iç ortam sıcaklığı: 20°C KT, giriş su sıcaklığı: 20°C, eşdeğer boru uzunluğu: 7,5m, kot farkı: 0m.

YENİ



Kapasite (HP)

20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54

55,9 61,5 67,0 71,4 77,0 82,5 89,0 94,0 98,0 105,0 111,0 116,0 120,0 126,0 132,0 138,0 143,0 147,0

62,5 69,0 75,0 81,5 88,0 94,0 102,0 107,0 113,0 119,0 126,0 132,0 138,0 145,0 151,0 158,0 163,0 170,0

53,4 67,2 71,5 75,8 80,1

63,0 75,0 81,5 88,0 94,5



İÇ ÜNİTE YELPAZESİ GENEL GÖRÜNÜMÜ

VRV

iklimlendirme sistemleri, ofislere, otellere, alışveriş merkezlerine ve diğer pek çok ticari mekana yazın serinlik ve kışın sıcaklık getiriyor. Bu durum, kapalı mekanları daha rahat yaşanır bir hale getirmiş ve çalışma rahatlığını arttırmak için zemin hazırlamıştır.

İklimlendirme gereksinimi ne olursa olsun, bir Daikin iç ünitesiyle karşılanabilmektedir. 26 farklı iç ünite modeline sahip toplam 110 varyasyonlu VRV

ile iklimlendirme kolaylıkla sağlanabilir.

Tip Model Ürün adı 20 25 32 40 50 63 71 80 100 125 200 250

KASET TİPİ

Dairesel atışlı kaset tipi FXFQ-P8

4 yöne üflemeli kaset tipi FXZQ-M9

2 yöne üflemeli kaset tipi FXCQ-M8

Tek yöne üflemeli kaset tipi FXKQ-MA

GİZLİ TAVAN TİPİ

Küçük gizli tavan tipi (otel tipi) FXDQ-M9

İnce gizli tavan tipi FXDQ-PB

İnce gizli tavan tipi FXDQ-NB

Inverterli gizli tavan tipi FXSQ-P

Inverterli gizli tavan tipi FXMQ-P

Büyük gizli tavan tipi FXMQ-MA³

DUVAR TİPİ Duvar tipi FXAQ-MV

TAVAN TİPİ

Tavan tipi FXHQ-MA

4 yöne üflemeli tavan tipi FXUQ-MA

DÖŞEME TİPİ

Kasetli döşeme tipi FXLQ-MA

Gizli döşeme tipi FXNQ-MA

Soğutma kapasitesi (kW)¹ 2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0 11,2 14,0 22,4 28,0

Isıtma kapasitesi (kW)² 2,5 3,2 4,0 5,0 6,3 8,0 9,0 10,0 12,5 16,0 25,0 31,5

1 Nominal soğutma kapasitesi: iç ortam sıcaklığı: 27°C KT, 19°C YT, dış ortam sıcaklığı: 35°C KT, eşdeğer boru uzunluğu: 5m, kot farkı: 0m.

2 Nominal ısıtma kapasitesi: iç ortam sıcaklığı: 20°C KT, dış ortam sıcaklığı: 7°C KT, 6°C YT, eşdeğer boru uzunluğu: 5 m, kot farkı: 0m.

3 VRV^®III-S'e (RXYSQ-PAV, RXYSQ-PAY) bağlanamaz.

4 Yukarıdaki tablodaki iç üniteler RXYQ-PR'ye bağlanamaz.

YENİ

Kapasite



Tip Model Ürün adı 20 25 35 42 50 60 71

KASET TİPİ

Dairesel atışlı kaset tipi FCQ-C

4 yöne üflemeli kaset tipi FFQ-B

GİZLİ TAVAN TİPİ

Küçük gizli tavan tipi (otel tipi) FDBQ-B

İnce gizli tavan tipi FDXS-E/C

Inverterli gizli tavan tipi FBQ-C

DUVAR TİPİ

Duvar tipi FTXG-E

CTXG-E

Duvar tipi FTXS-G

Duvar tipi FTXS-F

TAVAN TİPİ

Tavan tipi FHQ-B

DÖŞEME TİPİ

Kasetli döşeme tipi FVXS-F

Yer - tavan tipi FLXS-B

Kapasite

1 Yukarıdaki tablodaki iç üniteler sadece RXYQ-PR'ye bağlanabilir.



HAVALANDIRMA SERİSİ GENEL GÖRÜNÜMÜ

Hava debisi (m³/s) Tip Cihaz modeli İç hava kalitesi bileşenleri 0 200 400 600 800 1.000 1.500 2.000 5.000 10.000 15.000

ISI GERİ KAZANIMLI HAVALANDIRMA¹

VAM-FA 1 Havalandırma

VKM-GM

1 Havalandırma 2 Nemlendirme 3 %100 taze

havayla çalışan

VKM-G

1 Havalandırma 3 %100 taze

havayla çalışan

%100 TAZE HAVAYLA ÇALIŞABİLEN

ÜNİTE ²

FXMQ-MF

1 Havalandırma 3 %100 taze

havayla çalışan

KLİMA SANTRALİNE BAĞLANABİLEN

VRV^® UYGULAMALARI ³

RXQ-P(A) + EXV kiti

1 Havalandırma 3 %100 taze

havayla çalışan

1 VKM-GM ve VKM-G, RXYQ-PR'ye bağlanamaz.

2 RXYQ-PR ve VRV^®III-S'e (RXYSQ-PAV, RXYSQ-PAY) bağlanamaz.

3 Yalnız soğuk dış ünite (RXQ-P(A)) içindir.

4 %100 taze havayla çalışan, taze havanın aktif soğutulması veya ısıtılmasıdır.

5 Havalandırma serisi RXYQ-PR'ye bağlanamaz.



1 2

3

1 2

3

1 2 3

2 1

3

2 1

3

AĞ ÇÖZÜMLERİ GENEL GÖRÜNÜMÜ

Temel kontrol fonksiyonları: ON/OFF, sıcaklık ayarı, hava akış ayarları Otomatik soğutma/ısıtma geçişi Haftalık program kontrolü Yangın acil durum durdurma kontrolü Temel görüntüleme fonksiyonları: ON/OFF durumu, çalışma modu, sıcaklık ayarı Filtre yenileme göstergesi Arıza kodu Parolalı güvenlik Dokunmatik ekran Günlük/aylık/yıllık raporlar Gsm üzerinden iletişim Grafikli rapor Görselleştirme Ppd (Faturalandırma Özelliği) Webden erişim ve kontrol Http seçeneği Ekonomik mod Ön soğutma / ısıtma Soğutma ve ısıtma arasında 0° Güç sınırlama kontrolü Değişen sıcaklık, sensör vasıtasıyla aşırı soğumayı önler Serbest soğutma geçişi İklimlendirme ağı servis sistemi ACNSS bağlantısı Program planlama Kullanım kolaylığı Maks. iç ünite grubu

DS-NET • • • • • • • + + 4x10

INTELLIGENT TOUCH CONTROLLER

• • • • • • • • • ++ • • • • • 8 +++ 2x64

INTELLIGENT

MANAGER • • • • • • • • • • +++ • • • • • • • • 128 +++ 1024

DMS-IF ¹ • • • • • • 64

BACNET ² • • • • • • • 4x64

Kontrol Görüntüleme Seçenekler Diğer kontrol fonksiyonları

1 Lonworks network uyumlu geçit

2 BACnet network uyumlu geçit



GÜÇLÜ SEÇİM PROGRAMLARI

1. VRV ^® PRO,

TASARIM ARACI

ÖZELLİKLER:

VRV

Pro seçim programı gerçek bir VRV

tasarım aracıdır. Program, karmaşık boru tesisatı kurallarını göz önünde bulundurarak VRV

klima sistemlerinin net ve ekonomik bir şekilde tasarlanmasını sağlar. Ayrıca optimum çalışma çevrimleri ve maksimum enerji verimi sağlar. Bu şekilde tasarımcıya her proje için doğru seçimler yapma ve cazip fiyat teklifleri hazırlama imkanı sunar.

Program, mevcut proje bilgilerine göre Hızlı ve Uzman olmak üzere iki ayrı moda sahiptir.

1. VRV

Pro Hızlı Modu: Sınırlı sayıda bina özelliği bulunan bu mod, başka bir yerden alınan mevcut yük hesaplamasını kullanarak boru tesisatı sisteminin tasarlanmasını sağlar.

2. VRV

Pro Uzman Modu: Doğru bir yüksek hesaplaması yapabilmek için, geniş bir dizi bina özelliği gereklidir. Bu hesaplamadan sonra, uygun üniteler seçilir ve sıcaklık simülasyonu yapılabilir. Ayrıntılı raporun yanı sıra programda, enerji tüketimi, ilgili elektrik masrafları ve VRV

sisteminin davranışı hakkında programda pek çok ek, değerli bilgi bulunmaktadır.

Windows95^®, Windows98^®, WindowsNT^®, Windows2000^®, WindowsXP^® ve WindowsVista^®, Microsoft corporation şirketinin tescilli markalarıdır.



2. VRV ^® XPRESS,

HIZLI FİYAT TEKLİFİ ARACI

VRV

Xpress, Daikin VRV

sistemi için yerinde fiyat teklifi hazırlamanızı sağlayan bir yazılım aracıdır. Profesyonel bir bütçe teklifi için 7 adımda sonuç sağlar:

1. İç üniteleri seçme

2. Dış üniteleri iç ünitelere bağlama

3. Bağlantılarla birlikte borulama şemasının otomatik oluşturulması 4. Kablolama şemasının otomatik oluşturulması

5. Olası merkezi kontrol sistemlerinin seçilmesi

6. Sonuçların MS Word, MS Excel ve AutoCAD'de görüntülenmesi 7. Projenin kaydedilmesi

Windows95^®, Windows98^®, WindowsNT^®, Windows2000^®, WindowsXP^® ve WindowsVista^®, Microsoft corporation şirketinin tescilli markalarıdır.

Daikin Europe Academy, VRV

Pro'da nasıl çalışılacağı konusunda tasarımcılara özel eğitim kursları sunmaktadır.

Bu eğitimden sonra bütün katılımcılara 1 yıllık yenilenebilir lisans verilecektir. Bu eğitim programları hakkında daha fazla bilgi ve VRV

Xpress'in ücretsiz kopyasını almak için, Daikin temsilcinizle irtibat kurabilir veya Daikin Europe Extranet'e girebilirsiniz.



HAVA SOĞUTMALI

VRV ^® DIŞ ÜNİTE SİSTEMLERİ

Hava soğutmalı VRV

klima, Daikin tarafından 1987 yılında Avrupa'da piyasaya sunulmuştur ve o tarihten bu yana performans, kapasite, enerji verimi ve çevreye uygunluk açısından önemli geliştirmeler yapılmıştır. Piyasada türünün en KARMAŞIK VE KULLANIŞLI sistemlerinden biri olarak uluslararası kabul görmüş VRV

aslında teknolojik olarak gelişmiş, yüksek verimli ticari ve endüstriyel iklimlendirme için kriter haline gelmiştir.

Üçüncü nesil, ısı geri kazanımlı, heat pump, soğuk iklim ve mini modellerde sahip olan VRV

sistemi SON DERECE

ESNEKTİR ve sadece 2HP kapasite kademeleriyle 5 ila 54HP (heat pump minimum yer ihtiyacı) ve 8 ila 48HP (ısı geri kazanımlı

minimum yer ihtiyacı kombinasyonu) arası çalışma kapasitesine sahiptir. VRV

sisteminin kullanışlılığı, soğutmada -5° C ila 46° C

(VRV

III-S) ve ısıtmada -25° C ila 15° C (VRV

III-C) çalışma sıcaklık aralığıyla da görülmektedir.

ISITMAYA OPTİMİZE VRV

HEAT PUMP S 46

ISITMAYA OPTİMİZE VRV^® HEAT PUMP

ŞIK İÇ ÜNİTELİ VRV

HEAT PUMP S 55

ŞIK İÇ ÜNİTELİ VRV^® HEAT PUMP

MİNİMUM YER İHTİYACI KOMBİNASYONLU

VRV

HEAT PUMP S 50

MİNİMUM YER İHTİYACI KOMBİNASYONLU VRV^® HEAT PUMP

VRV

III-S HEAT PUMP S 89

VRV^®III-S HEAT PUMP

YÜKSEK COP KOMBİNASYONLU VRV

HEAT PUMP S 42

YÜKSEK COP KOMBİNASYONLU VRV^® HEAT PUMP

AVANTAJLAR S 22

GELİŞMİŞ VRV

TEKNOLOJİLERİ S 32

VRV

ISI GERİ KAZANIMLI -

YÜKSEK COP VE MİNİMUM YER İHTİYACI KOMBİNASYONU S 34

VRV^® ISI GERİ KAZANIMLI -

YÜKSEK COP VE MİNİMUM YER İHTİYACI KOMBİNASYONU

BİNA SAHİPLERİ İÇİN AVANTAJLAR

INVERTER TEKNOLOJİSİ

Lineer VRV

sistemi, küçük ve büyük alanlarda tam kontrol sağlamak amacıyla, kumanda basamaklarını azaltmak, inverter ve ON/OFF kontrollü kompresörler üzerinde ek kontrol sağlamak için soğutucu akışkan basınç sensörlerini kullanan, değişken bir Orantısal Entegre (PI) kumanda sistemi kullanmaktadır. Bu sistem ise farklı kapasiteye ve tipe sahip 64 adede kadar iç ünitenin dış ünite kapasitesinin %50~130 oranında kumanda edilebilmesine imkan tanır. 5HP dış üniteler sadece inverter kontrollü kompresör kullanmaktadır. VRV

sistemleri, her zonun ayrı kontrol edilebilmesine izin verdiğinden düşük çalışma maliyetine sahiptir. Böylece, sadece iklimlendirme ihtiyacı olan odalar ısıtılıp soğutulurken, iklimlendirme ihtiyacı olmayan odalarda sistem tamamen kapatılabilir.

Kompresör Kapasite Kontrolü

37 Kademe

Az Ağırlık Fazla

10HP/28kW DIŞ ÜNİTE 12HP/33.5kW DIŞ ÜNİTE



%100%

%14





Kompresör Kapasite Kontrolü

18 Kademe

Az Ağırlık Fazla

5HP/14kW DIŞ ÜNİTE



%100

24%

Kompresör Kapasite Kontrolü

24 Kademe

Az Ağırlık Fazla

8HP/22.4kW DIŞ ÜNİTE



%100

19%

Kompresör Kapasite Kontrolü

51 Kademe

Az Ağırlık Fazla

14HP/40.0kW DIŞ ÜNİTE 16HP/44.5kW DIŞ ÜNİTE



%100

%10











55 Kademe

Az Ağırlık Fazla

18HP/44.5kW DIŞ ÜNİTE



%100

%9













Frekans 30 116 30+üzeri 116+üzeri

Kapasite

50%

60%

55%

65%

DAHA SEYREK ÇALIŞMA/DURMA ÇEVRİMİ

Daikin’ın benimsediği çoklu kompresörlerle kapasiteyi ayarlayabilme tekniği,

›

kapasite ve frekanstaki aşırı yük durumundan dolayı oluşan geçiş kaybının ve güç dalgalanmalarının minimuma indirilmesini sağlamıştır.

Daikin küçük 5HP inverter kompresörler kullandığı için, harmonik etki tek bir

›

büyük kompresörün oluşturduğundan daha azdır.

Daikin’ın çok sayıda kompresör kullanımı sistemi % 50 yedekleme imkanı da

›

sağlamaktadır.

Küçük kompresörler daha ucuzdur ve daha hızlı değiştirilebilir.

›

SADECE KAYNAKLI BAĞLANTILAR

Soğutucu akışkan sızdırmazlığını arttırmak amacıyla ünitedeki tüm konik ve flanşlı bağlantılar kaynaklı bağlantılarla değiştirilmiştir. Ayrıca dış ünitenin ana borusundaki tüm bağlantılar da kaynaklıdır.

Konik veya flanş bağlantı

Kaynak bağlantısı

ROHS UYUMLULUĞU

Elektrikli ve elektronik ekipmanda Tehlikeli Maddelerin sınırlanması (2002/95/EC).

Tehlikeli maddeler, Kurşun (Pb), Kadmiyum (Cd), Heksavalent Kromyum (Cr6+), Cıva (Hg), Polibrominatlı bifeniller (PBB), Polibrominatlı difenieteri (PBDE) kapsamaktadır.

RoHS denetimi sadece küçük ve büyük ev ekipmanları için geçerli olmasına karşın, Daikin çevre politikası VRV

'nin tamamen RoHS’ye uyumlu olmasını sağlamaktadır.



Isı eşanjörü Korozyona dayanıklı ısı

eşanjörü kesit görünümü

Alüminyum Hidrofilm kaplama

Korozyona dayanıklı Akrilik reçine

Korozyon direncinde gelişme

Yapılan testler:

VDA Wechseltest 1 çevrim içeriği (7 gün):

24 saat tuz püskürtme testi SS DIN 50021

›

96 saat nem çevrimi testi KFW DIN 50017

›

48 saat oda sıcaklığı ve oda nem testi

›

periyodu: 5 çevrim

Kesternich testi (SO2)

DIN50018'e göre 1 çevrim (48 saat)

›

içeriği (0,21)

test periyodu: 40 çevrim

›

Korozyon direnci derecesi

Kaplamasız Korozyon önleyici kaplanmış

Tuz korozyonu 1 5 ila 6

Asit yağmuru 1 5 ila 6

KOROZYON ÖNLEYİCİ KAPLAMA

Isı eşanjörünün özel korozyon önleyici kaplaması, asit yağmuru ve tuz korozyonuna karşı 5 ile 6 kat arası daha fazla dayanıklılık sağlar. Ünitenin alt kısmında paslanmaz çelik sac kullanımı ek bir koruma sağlamaktadır.

ÇALIŞMA ÇEVRİMİ

Çoklu dış ünite sisteminin sıralı çalışması ile kompresörlerin çalışma süreleri dengelenir ve çalışma ömürleri uzatılır.

ARDIŞIK ÇALIŞTIRMA

1 güç kaynağına 3 dış ünite bağlanabilir ve ardışık olarak açılabilir. Bu sayede devre kesicilerin sayısı ve kapasiteleri küçülür ve kablo bağlantıları basitleşir (10 HP veya daha küçük modeller için).

8 6 4 2 0

10 9 8 7 6 4 3 2 1 0

1 2 3 4 5 Çevrim

Korozyon derecesi

1 2 3 4 5 6 10 20 30 40

Çevrim

Korozyon derecesi

DAIKIN P.E.

Çıplak alüminyum

Çok sayıda dış ünite sistemi



DANIŞMANLIK VE TASARIM OFİSLERİ İÇİN AVANTAJLAR

GENİŞ ÇALIŞMA SICAKLIK ARALIĞI

VRV

sistemi hemen her yere monte edilebilir.

Dış ünitenin gelişmiş PI kontrolü, VRV

serisinin soğutma modunda 43°C'ye kadar (VRV

III-S, 46°C'ye kadar) ve ısıtma modunda -20°C'ye kadar (VRV

III-C, -25°C'ye kadar) çevre sıcaklığında çalışmasını sağlar.

Teknik soğutma fonksiyonuyla, ısı geri kazanımlı sistemin soğutulmasında çalışma sıcaklık aralığı -5°C'den -20°C'ye kadar

genişletilir.

1 Daha fazla bilgi ve sınırlamalar için bayinizle irtibat kurun.

ISI GERİ KAZANIMLI

• YÜKSEK COP KOMBİNASYONU

• MİNİMUM YER İHTİYACI KOMBİNASYONU

SOĞUK BÖLGELER İÇİN HEAT PUMP

HEAT PUMP

• YÜKSEK COP KOMBİNASYONU

• ŞIK İÇ ÜNİTELİ

• MİNİMUM YER İHTİYACI KOMBİNASYONU

VRV^®III-S HEAT PUMP

50°

40°

30°

20°

10°

0°

-10°

-20°

-30°

-5°C KT -5°C KT -5°C KT

-20°C KT

-25°C KT -20°C YT

-20°C YT -20°C YT -20°C YT

-5°C YT -5°C YT

Soğutma 43°C KT

Soğutma

43°C KT Soğutma

43°C KT

Soğutma 46°C KT

Soğutma ve Isıtma 15,5°C YT Isıtma

15,5°C YT

Isıtma 15,5°C YT

Isıtma 15,5°C YT

Isıtma 15,5°C YT

Teknik Soğutma

Teknik Soğutma



YUVASI

220 V Tipik otel uygulaması

Kapalı

KART

KART KART

TV TV TV

ÇOK SAYIDA KİRACI FONKSİYONU

Bu fonksiyon, bir iç ünitenin ana güç kaynağı kapatıldığında tüm VRV

sisteminin kapatılmamasını sağlar. Bu sayede, otel odasından ayrılırken, ofis binasının bir kısmı tatildeyken vs. iç ünitenin ana sigortası kapatılabilir.

* Bu opsiyon şu iç ünitelerde mevcuttur: FXFQ-P8, FXZQ-M9, FXDQ-M9, FXDQ-PB, FXDQ-NB, FXSQ-P, FXMQ-P, FXAQ-MV Gerekli seçenekler için iç ünitelerin aksesuarlar tablosuna bakınız.

YAPISAL TAKVİYE GEREKTİRMEZ

Dış ünitelerin vibrasyonsuz ve yeterince hafif (18HP için maksimum 585 kg) yapıları sayesinde, zemin takviyesine gerek kalmamakta ve toplam inşaat maliyetleri düşmektedir.



MONTAJI YAPANLAR İÇİN AVANTAJLAR

SOĞUTUCU AKIŞKAN SIZDIRMAZLIK KONTROLÜ

Komple sistemin soğutucu akışkan hacmi aşağıdaki veriler kullanılarak hesaplanır:

dış ortam sıcaklığı

›

referans sistem sıcaklıkları

›

referans basınç sıcaklıkları

›

soğutucu akışkan yoğunluğu

›

iç ünite tipi ve sayısı

›

Soğutucu akışkan sızıntı kontrolü çalıştırıldığında, ünite soğutma moduna geçer ve hafızadaki verilere dayalı olarak belirli referans koşullarını kopyalar. Ortaya çıkan sonuçlar, soğutucu akışkan kaçağı olup olmadığını gösterir.

1 Şık iç ünite ve VRV^®III-S^® heat pump'ta mevcut değildir

KISA MONTAJ SÜRESİ

Küçük soğutucu akışkan boruları ve REFNET joint aksesuarları sayesine, VRV

boru montajı çok hızlı ve kolay bir şekilde yapılabilir.

VRV

sisteminin montajı kat bazında uygulanabilir; bu sayede binanın bölümleri çok hızlı bir şekilde kullanılmaya başlanabilir ve projenin nihai olarak tamamlanmasını beklemeden iklimlendirme sistemi aşamalı olarak devreye alınıp kullanılabilir.

SOĞUTUCU AKIŞKAN GERİ TOPLAMA FONKSİYONU

Soğutucu akışkan geri toplama fonksiyonu, tüm genleşme vanalarının açılmasını sağlar. Bu sayede tüm soğutucu akışkan, bakır boru sisteminden tahliye edilebilir.



OTOMATİK GAZ ŞARJI FONKSİYONU

Klasik Yöntem:

1. İlave soğutucu akışkan şarj hacminin hesaplanması 2. Üniteye ilave soğutucu akışkanla şarj edilmesi 3. Soğutucu akışkan tüpünün ağırlığının ölçülmesi 4. Basınca göre (test işlemi) karar verme

VRV

Ancak VRV

'de bir buton vasıtasıyla VRV

ünitesi gerekli miktarda soğutucu akışkan ile otomatik olarak şarj edilebildiğinden bu 4 adıma gerek kalmaz. Gerekli miktarda soğutucu akışkan sisteme aktarıldıktan sonra otomatik şarj işlemi durur.

Sıcaklık 20°C* altına düşerse, manuel şarj gereklidir. Isıtmaya geçtikten ve iç ortam sıcaklığı 20°C* üzerine çıktıktan sonra, otomatik şarj fonksiyonunu etkinleştirmek için otomatik şarj düğmesine basın. Soğutucu akışkan sızıntı kontrolü sadece otomatik şarj fonksiyonu gerçekleştirildikten sonra uygulanabilir.

*Soğuk bölgelerde heat pump için 10°C

*Bu fonksiyon, şık iç üniteli VRV^® heat pump'ta mevcut değildir.

OTOMATİK TEST

Ön

Sol

Alt Sağ

REFNET joint T tipi branşman REFNET joint izolasyonu üzerinde

REFNET header izolasyonu üzerinde REFNET header

REFNET joint

4 yönde boru bağlantısı

BİRLEŞTİRİLMİŞ REFNET BORULAR

Birleştirilmiş Daikin REFNET boru sisteminin en önemli özelliklerinden biri de kolay montaj için tasarlanmış olmasıdır.

Boruların çapının küçük olmasına rağmen, REFNET borularının elektronik genleşme vanaları ile birlikte kullanımı, iç üniteler arasındaki soğutucu akışkan dengesizliklerini önemli ölçüde azaltmıştır.

REFNET joint ve header (aksesuar) montaj esnasında kesilebilir, böylece sistem güvenilirliği artar.

Soğutucu akışkan dağıtımının homojenlikten uzak olduğu normal T branşmanlara kıyasla, Daikin REFNET jointler özellikle soğutucu akışını homojen dağıtacak şekilde tasarlanmıştır.

4 yönde boru bağlantısı

VRV

serisi önden boru bağlama olanağı olduğu gibi soldan, sağdan veya alttan bağlama olanağı sunarak, yerleşimde büyük özgürlük sağlar.

Soğutucu akışkan şarjı bittikten sonra, PCB üzerindeki test işlemi düğmesine basıldığında, elektrik tesisatı, kapatma vanaları, sensörler ve soğutucu akışkan hacmi kontrolü başlatılır. Bu kontroller tamamlandığında test otomatik olarak durur.

SOĞUTUCU AKIŞKAN BORULARI



“SÜPER KABLOLAMA” SİSTEMİ

Basit kablolama

Süper kablolama sistemi; iç üniteler, dış üniteler ve merkezi uzaktan kumanda arasında ortak kablo kullanımı sağlamak için kullanılır.

Bu sistem sadece dış ünitelere takılır ve kullanıcının mevcut sistemi merkezi bir uzaktan kumanda ile entegre olarak çalıştırmasını kolaylaştırır.

Kutuplu olmayan kablo sistemi sayesinde, bağlantıların yanlış yapılması imkansız hale gelmiş ve montaj süresi kısalmıştır.

Ayrıca dış ünitelerin yan ve ön kısımlarındaki güç bağlantı prizleri, bir dizi ünite bir arada bağlandığında daha kolay montaj ve bakım imkanı ve yer kazancı sağlamaktadır.

Kablolama kontrolü

Sektörde türünün ilk örneği olan VRV

’deki kablolama kontrolü özelliği, üniteler arasındaki kablo ve borulardaki bağlantı hataları konusunda kullanıcıyı uyarır. Bu fonksiyon, dış ünitenin PC kartlarındaki ON/OFF LED’leri vasıtasıyla sistem hatalarını belirler ve uyarı verir.

Otomatik Adresleme Fonksiyonu

Bu işlem, iç ve dış üniteler arasındaki kabloların ve çok sayıdaki iç ünite kablolarının grup kontrol kablolamasına imkan verir. Bu sayede her adresin manuel olarak girilmesine gerek kalmaz.

MODÜLER TASARIM

Modüler tasarım, ünitelerin sıra halinde birleştirilebilmesine imkan tanımaktadır.

Dış ünitelerin tasarımı, ünitelerin bir ticari asansörle bir binanın tepesine çıkartılabilmesine imkan tanıyacak kadar kompakttır ve özellikle dış ünitelerin her bir kata monte edilmesi gerektiğinde şantiyede nakliye sorunu oluşturmamaktadır.

KOLAY BAKIM

Otomatik Arıza Arama Fonksiyonu

PCB’deki butonla devreye sokulan bu fonksiyon, arıza gidermeyi hızlandırır; çalıştırma ve bakım için kullanılmalıdır. Bağlantısı kesilmiş termistörler, arızalı solenoid vanalar veya motorlu vanalar, kompresör arızaları, iletişim hataları vb. arızalar hızlı bir şekilde teşhis edilebilir.

Otomatik Bilgi Depolama

Ünite çalıştığı sırada, son 5 dakikanın verileri otomatik olarak kaydedilir. Arıza durumunda, son 5 dakikanın verileri incelenerek problemin yeri ve arızanın nedeni belirlenir. Ardından arızanın nedenini ortadan kaldırmak için gerekli önlemler uygulanır.



AKILLI KONTROL KONFOR GETİRİR

PID kontrollü elektronik genleşme vanası, iç ünitelerin yük değişimlerine göre soğutucu akışkan miktarını sürekli olarak ayarlar. VRV

sistemi bu şekilde konforlu oda şartlarını neredeyse sabit bir seviyede tutar ve klasik ON/OFF kontrol sistemlerindeki tipik sıcaklık değişikliklerine neden olmaz.

KENDİNİ YEDEKLEME FONKSİYONU

Bir kompresörün arızalanması durumunda, uzaktan kontrol edilebilen veya sahadan ayarlanan emniyet fonksiyonu (aynı zamanda farklı üniteler arasında) diğer kompresörün maks. 8 saat geçici kapasiteyle acil durum çalışmasını sürdürmesine olanak sağlamaktadır.

*Sadece sistemde çok sayıda kompresör varsa mümkündür.

E# " Algılanan ses Ses seviyesi

0 Duyma eşiği -

20 Çok sessiz Yaprak hışırtısı

40 Sessiz Sessiz oda

60 Orta seviyede Normal konuşma

80 Çok yüksek Şehir trafiği gürültüsü

100 Aşırı gürültülü Senfoni orkestrası

120 Hissetme eşiği Jet sesi

Daikin iç üniteleri DÜŞÜK ÇALIŞMA SES SEVİYESİ

Daikin tarafından yapılan ses seviyelerini azaltmaya yönelik

›

araştırmalar sonucunda inverterli scroll kompresör ve fan geliştirilmiştir.

Daikin iç üniteleri, 25dB(A)’ya varan çok düşük ses seviyelerine

›

sahiptir.

VRV^® SERİSİ (DAIKIN iç ünite (PID kontrollü)) ON/OFF kontrollü iç ünite (2.5HP)

Zaman Soğutma

Emiş havası sıcaklığı

Not: Grafik, gerçek ısı yükü varsayılarak test odasında ölçülen verileri göstermektedir.

Termostat, ayarlanan sıcaklık değerinden ± 0,5°C hassasiyetle oda sıcaklığını kontrol edebilir.

SON KULLANICILAR İÇİN AVANTAJLAR



—

—

—

Ses seviyesi 5HP 8HP 10HP 12HP 14HP 16HP 18HP

1. Kademe 50dB Kapasite (kW) 14,7 19,9 19,9 20,9 19,9 20,1 20,2

100% 98% 78% 69% 55% 49% 44%

2. Kademe 45dB Kapasite (kW) 11,9 15,1 15,1 15,6 15,5 15,6 15,6

93% 74% 59% 51% 43% 38% 34%

Maks. dış ortam sıcaklığı Maks. dış ortam sıcaklığı

Gece modu başlar Gece modu biter 2. Kademe: 45 dB

8 saat 10 saat

Notlar:

Bu fonksiyon, yerinde ayar için kullanılabilir.

Grafikteki dış ortam sıcaklığı (yük) ile süre arasındaki ilişki sadece bir örnektir.

VRV

hava soğutmalı üniteler

Gece sessiz fonksiyonu (maks. -8dBA)

Sessiz modu kullanırken kapasiteye (soğutma) etki

Gece boyunca, dış ünitenin ses seviyesi düşürülebilir: başlangıç süresi ve bitiş süresi gece düşük ses seviyeli 2 moda

ayarlanabilir:

1. Mod: Otomatik mod

›

Dış ünite PCB kartından ayarlanır. Dış ortamın hangi saatte maksimum sıcaklığa ulaştığı hafızaya alınır. Gün içinde pik yükün oluştuğu saatten 8 saat

sonra düşük çalışma modu aktif hale gelecek ve 10 saat

sonra normal çalışma moduna dönecektir.

2. Mod: Özel mod

›

Başlangıç ve bitiş süreleri girilebilir. (Dış ünite için harici kontrol adaptörü, DTA104A61 veya DTA104A62 ve ayrıca sipariş edilen bir timer gereklidir.)

Notlar:

1 Her ülkenin iklim özelliklerine göre hangi modun seçileceğine karar verilmelidir.

2 İlk ayar. 6, 8 ve 10 saatten biri seçilebilir.

3 İlk ayar. 8, 9 ve 10 saatten biri seçilebilir.

VRV

III-S hava soğutmalı üniteler

Daikin iç üniteleri 25 dBA'ya kadar çok düşük ses seviyelerine sahiptir.

Gece sessiz fonksiyonu (maks. -8dBA)

1. kademe maks. - 3 dB (4HP/11.2Kw) 2. kademe maks. - 6 dB

(4HP/11.2Kw) 1. Kademe: maks. - 8 dB

(10HP)

3. kademe maks. - 9 dB (4HP/11.2Kw) 2. Kademe: maks. - 13 dB

(10HP)

Gece modu başlar Gece modu biter 1. Kademe: 47 dB

2. Kademe: 44 dB 1. Kademe: 50 dB

3. Kademe: 41 dB Gece Modu Gece Modu

8 saat 10 saat

Kapasite* % Yük %

Çalışma Ses Seviyesi dBA

SESSİZ MODU

Dış Üniteler

Sessizlik, klimadaki diğer bir önemli özelliktir. Ses seviyesini düşürmek ve konforlu çalışma sağlamak için, dış ünitelerde en son teknoloji ve özellikler kullanılmıştır.

* Veriler standart hava soğutmalı üniteler için geçerlidir.



1

2 SİNÜS DALGASI FORMUNDA DC INVERTER

Sinüs dalgası eğrisinin optimizasyonu, düzgün motor rotasyonu ve yüksek motor verimi sağlar.

DEĞİŞKEN MANYETİK KUTUPLU FIRÇASIZ DC KOMPRESÖR

Değişken Manyetik Kutuplu Fırçasız DC motor, klasik AC inverter motorlara

›

kıyasla etkinlik açısından önemli artış sağlar; eş zamanlı olarak 2 farklı tork biçimi (normal ve değişken tork) kullanarak küçük elektrik akımlarından ek güç üretir.

Motorda yüksek tork üreten

› güçlü neodimiyum mıknatıslar bulunur.

Bu mıknatıslar, motorun enerji tasarrufu özelliklerine önemli bir katkı sağlar.

Yüksek itiş mekanizması (VRV

›

heat pump)

Yüksek yağ basıncı ile, sabit scroll’dan gelen tepki kuvveti iç güce eklenerek, itiş kaybı azaltılır. Bu durum verimi arttırırken ses seviyesini azaltır.

GELİŞMİŞ

HAVA SOĞUTMALI VRV ^® TEKNOLOJİLERİ:













3

4

5

6

DC fan motoru yapısı

DC FAN MOTORU

DC fan motorunun kullanılması özellikle düşük hızlı dönüş sırasında klasik AC motorlara kıyasla işletim verimliliğinde önemli artış sağlar.

Çiftli DC FANLARI

Çiftli DC fanlar maksimum % 10 hava debisi artışı (16 HP) sağlar.

›

Yüksek cihaz dışı statik basınç ve çekilen düşük güçle, yüksek verim ve

›

düşük basınç kaybı sağlanır.

E-PASS ISI EŞANJÖRÜ

Isı eşanjörünün yol düzeninin optimizasyonu aşırı ısınan gaz bölümünden alttaki soğutmalı sıvı bölümüne ısı transferini önler; ısı eşanjörü bu şekilde daha etkin kullanılır.

I-DEMAND FONKSİYONU

Yeni geliştirilen akım sensörü, gerçek güç sarfiyatı ile teorik güç sarfiyatı

arasındaki farkı en aza indirir.

8:00 12:00 16:00 20:00

Zaman 10 HP: 3 kanat, ø700 --> 4 kanat, ø680

kanat alanı %25 genişletilmiştir, düzensiz açı: NZ gürültüsü olmaz.

18 HP: ø700 --> ø540 x 2

kanat alanı %20 arttırılmış, ses seviyesi 0,7 dB düşürülmüştür.

5

0

VRV^®II

VRV^®III

Fanların gövdeleri optimize edilmiştir (ses artışı olmadan yüksek hava debisi) 10

İç direnç (mmH2O) 185m3/dak 10HP

Basınç kaybında önemli azalma

Üç boyutlu plastik kaplamalı çelik ızgaralar

• Yüksek dayanım (60 kg ağırlığa dayanır)

• Yüksek çıkış alanı açıklığı Arttırılmış ısı eşanjörü alanı

• Isı transfer verimi artışı 8,1

3,2

4,9

3,8 1,3 2,5

43 60

55 55

50

27 27

27 27

27 27

55 55 37

Soğutma modunda, kondenserin ısı eşanjörü geliştirilmiştir.

Bu ise %3 COP artışı anlamına gelmektedir.

Standart ısı eşanjörü e-pass ısı eşanjörü

ÇIKIŞ 45°C ÇIKIŞ 45°C

GİRİŞ 85°C GİRİŞ 85°C

ÇIKIŞ 45°C ÇIKIŞ 45°C

DC motor verimi

(klasik AC motorla karşılaştırma)

Motor devri (d/dak)

Verimlilik (%) AC motoru

200 300 400 500 600 700 800 900 1000 100

80 60 40

20 0

1 VRV^®III-S



VRV ^® ISI GERİ KAZANIMI

YÜKSEK COP VE MİNİMUM YER İHTİYACI KOMBİNASYONU

AVANTAJLAR

›

YÜKSEK ENERJİ VERİMİ

Yüksek COP kombinasyonu, ısı geri kazanımlı Daikin serisinde yüksek enerji verimine sahiptir. Minimum yer ihtiyaçlı kombinasyona kıyasla

%11 daha verimlidir.

HP 16 20 22 24

Yüksek COP kombinasyonu

kombinasyon 8 + 8 8 + 12 10 + 12 12 + 12

COP 4,36 4,36 4,24 4,37

EER 4,29 4,04 3,84 3,89

Minimum yer ihtiyacı kombinasyonu

kombinasyon 16 8 + 12 10 + 12 12 + 12

COP 3,90 4,12 4,03 3,97

EER 3,19 3,77 3,61 3,49

COP

4.50 4.40 4.30 4.20 4.10 4.00 3.90 3.80

3.70 16 20 22 24

HP

Minimum yer ihtiyacı kombinasyonu Yüksek COP kombinasyonu +%11 artış



+11%

VRV

II Isı geri kazanımlı VRV

III Isı geri kazanımlı

DEFROST SIRASINDA KESINTISIZ ISITMA

Buz çözme ve yağ dönüşü sırasında en yüksek konfor seviyesini sağlar.

Sistemin avantajları

Yüksek konfor

›

Buz çözme ve yağ dönüşü sırasında soğuk cereyan olmaz.



Odada büyük sıcaklık dalgalanmaları olmaz.



Yüksek entegre ısıtma kapasitesi (iç üniteler ısıtma sağlamaya devam eder).

›

Buz çözme sırasında sürekli ısıtma, daha yüksek birleşik ısıtma kapasitesi ve kullanıcı için çok daha yüksek konfor sağlar.



*Sadece multi kombinasyonlu ısı geri kazanımlı sistemlerde (REYQ18-48P8/9, REYHQ16-24P) mevcuttur.

SÜREKLİ ISITMA (DÜŞÜK KAPASİTE) BİR SEFERDE SADECE 1 DIŞ ÜNİTE SERPANTİNİ BUZ ÇÖZME

İŞLEMİ YAPAR

TÜM SİSTEM GERİ DÖNER

ISITMA YAPILMAZ

SICAK ÇALIŞTIRMA TAM ISITMA KAPASİTESİ

evaporatör evaporatör

evaporatör evaporatör









ESNEK BORU TASARIMI

VRV

, 165m (190m eşdeğer boru uzunluğu) maksimum boru uzunluğuna ve toplam 1,000m sistem boru uzunluğuna sahiptir.

Dış ünitenin iç üniteden yukarıda bulunması durumunda, kot farkı standart olarak 50m’dir. 90m’ye kadar çıkarılabilir.*

Dış ünitenin iç üniteden aşağıda bulunması durumunda, kot farkı standart olarak 40m’dir. Maksimum 90m’ye kadar kot farkı mümkündür.*

En uzun boru uzunluğunun maksimum 90m olması koşuluyla, ilk branşmandan sonra en uzun boru uzunluğu ile en kısa boru uzunluğu arasındaki fark maksimum 40m olabilir.

* Daha fazla bilgi için, lütfen yerel Daikin distribütörünüzle irtibat kurun.

VRV

II

Klasik BS kutusuyla soğutmadan ısıtmaya geçerken, hedef iç ünite için geçiş tamamlanana kadar ısıtma işlemlerini gerçekleştiren diğer iç ünitelerin durdurulması gerekir.

VRV

III

Hedef iç ünite soğutmadan ısıtmaya çevrilirken, VRV

III BS kutusuyla diğer iç üniteler ısıtmaya devam edebilir.

VRV

III BS KUTUSU SAYESİNDE YÜKSEK KONFOR

Her bir iç ünite için soğutmadan ısıtmaya veya ısıtmadan soğutmaya geçiş mümkündür. Yani geçiş yapmayan tüm iç üniteler bu sırada kullanıcılara optimum konfor sağlamaya devam eder.

FAN KAPALI FAN KAPALI FAN KAPALI

(ISITMA YOK)

SICAK ÇALIŞTIRMA

SICAK ÇALIŞTIRMA

165m Maksimum boru uzunluğu 40m (90m*) İç ve dış üniteler arasındaki kot farkı 15m İç üniteler arasındaki kot farkı 90m maksimum



VRV

Isı geri kazanımlı - Yüksek COP kombinasyonu

TEKNİK ÖZELLİKLER

›

REYHQ-P 16 20 22 24

Dış ünite REMQ8P9 REMQ8P9 REMQ10P8 REMHQ12P8

REMQ8P9 REMHQ12P8 REMHQ12P8 REMHQ12P8

Nominal kapasite soğutma kW 45,0 56,0 61,5 67,0

ısıtma kW 50,0 62,5 69,0 75,0

COP ısıtma 4,36 4,36 4,24 4,37

EER soğutma 4,29 4,04 3,84 3,89

Kapasite aralığı HP 16 20 22 24

Bağlanabilecek maksimum iç ünite sayısı 26 32 35 39

İç ünite bağlantı indeksi

minimum 200 250 275 300

maksimum (%130) 520 650 715 780

Gövde renk Daikin beyazı

malzeme Boyalı galvanizli çelik

Çekilen güç (nominal) (50Hz)

soğutma kW 10,5 13,9 16,0 17,2

ısıtma kW 11,5 14,3 16,3 17,2

PED kategorisi 2. kategori

Isı Eşanjörü

boyutlar

uzunluk mm 1.778 + 1.778 1.778 + 2.088 1.778 + 2.088 2.088 + 2.088

sıra sayısı 54 54 54 54

kanat açısı mm 2

geçiş sayısı 18 + 18 18 + 21 18 + 21 21 +21

yüzey alanı m² 2,112 + 2,112 2,112 + 2,481 2,112 + 2,481 2,481 + 2,481

aşama sayısı 2

boru tipi Hi-XSS (8)

kanat kanat tipi Simetrik olmayan katmanlı ızgara

kaplama Hidrofilik ve anti-korozif

Fan

tipi Aksiyal

sayısı 2 3 3 4

Hava debisi

(230V’de nominal)soğutma m³/dak 180 + 180 180 + 230 180 + 230 230 + 230

fit küp/dak 180 + 180 180 + 230 180 + 230 230 + 230

cihaz dışı statik basınç Pa yüksek statik basınçta 78 Pa

üfleme yönü Dikey

motor

sayısı 2 3 3 4

model Fırçasız DC

motor çıkışı W 750 + 750 750 + 750 750 + 2x350 2x350 + 2x350

Kompresör

sayısı 2 3 4 4

motor

sayısı 2

model Inverter

tipi Hermetik sızdırmaz scroll kompresör

devri d/dak 7.980 + 7.980 7.980 + 6.300 6.300 + 6.300 6.300 + 6.300

motor çıkışı kW 4,7 + 4,7 4,7 + 3,5 2,2 + 3,5 3,5 + 3,5

karter ısıtıcısı W 33

sayısı 0 1 1 + 1 1 + 1

model - Açma - Kapatma

tipi - Hermetik sızdırmaz scroll kompresör

devri d/dak - 2,900 2.900 + 2.900 2.900 + 2.900

motor çıkışı kW - 4,5 4,5 + 4,5 4,5 + 4,5

karter ısıtıcısı W - 33 33 33

Çalışma sıcaklık aralığı

soğutma min. °C KT -5

maks. °C KT 43

ısıtma min. °C YT -20

maks. °C YT 15

Ses seviyesi soğutma ses gücü (nominal) dBA 82 85 85 87

ses gücü (nominal) dBA 62 64 64 66

Notlar:

Nominal soğutma kapasitesi: iç ortam sıcaklığı: 27°C KT, 19°C YT, dış ortam sıcaklığı: 35°C KT, eşdeğer boru uzunluğu: 7,5 m, kot farkı: 0 m.

Nominal ısıtma kapasitesi: iç ortam sıcaklığı: 20°C KT, dış ortam sıcaklığı: 7°C KT, 6°C YT, eşdeğer boru uzunluğu: 7,5 m, kot farkı: 0 m.

Ses gücü seviyesi, ses kaynağının yarattığı gücün göstergesidir.

Ses basıncı seviyesi, mesafe ve akustik ortama bağlı nispi bir değerdir. Daha fazla bilgi için, ses seviyesi eğrilerine bakınız.

Ses değerleri, yarı-yansımaz odada ölçülmüştür.
