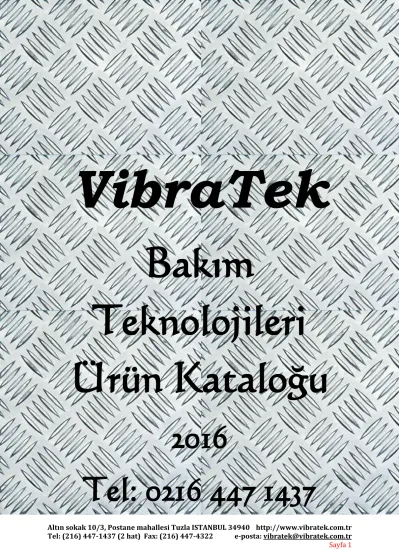

VibraTek. Bakım Teknolojileri Ürün Kataloğu

(1)

VibraTek

Bakım

Teknolojileri

Ürün Kataloğu

2016

Tel: 0216 447 1437

(2)

VibraTek

İÇİNDEKİLER sayfa

Titreşimmetreler ve Rulman Arıza Detektörleri

Sendig 908s Titreşimmetre 4

Sendig 909z Titreşimmetre 4

Sendig 911 Pratik Titreşimmetre ve Arıza Bulma Cihazı 4

Monitran VM110 Pratik Titreşimmetre ve Arıza Bulma Cihazı 5

4-20 mA Çıkışlı Titreşim Sensörleri

Monitran 1185C mm/sn çıkışlı sensör 6

Monitran 1185HC 140C dayanıklı YÜKSEK SICAKLIK sensörü 6

Monitran 1187C G çıkışlı sensör 6

Monitran M 1185IC EX-PROOF sensör 7

Monitran 1185IC EX-PROOF sensör 7

Monitran 1185IW SUALTI sensör 7

Titreşim Ölçüm Cihazları için Akselerometreler

Monitran 1100 akselerometre 8

Monitran 1310 3-Eksenli akselerometre 8

Monitran 7000 DÜŞÜK DEVİR akselerometresi 8

Titreşim Sviçleri ve 7/24 Koruma Sistemleri

Monitran MTVS004 kontak çıkışlı titreşim sviçi 9

Monitran 6000 12 kanallı izleme sistemi 9

Monitran 5000 4 kanallı izleme sistemi 9

Kompresör ve Türbin Koruma Sistemleri

Monitran EP080 Yakınlık Sensörü 10

Monitran ECPD060 Yakınlık Sensörü Sürücüsü 11

Monitran ECPD085 Yakınlık Sensörü Sürücüsü 11

Monitran ECPD2 Şaft Titreşim Sensörü Sürücüsü 11

Titreşim Spektrum Analizörleri

AzimaDLI TRIO CX-10 12

AzimaDLI TRIO CX-7 13

Kaplin Ayar Cihazları

KOHTECT qb701 14

KOHTECT AVV701 14

KOHTECT AVV711 15

KOHTECT C911 15

Kayış/Kasnak Ayar Cihazları

Seiffert Pulley Partner KX-2500 Kasnak Ayar Cihazı 16

(3)

VibraTek

Yağ Analiz Kitleri ve Kirlilik Sayım Cihazları

Kittiwake Yağ Analiz Merkezi 17

Ergimezler Testi 17

TBN Testi 17

TAN Testi 17

Su Testi 18

Viskozite 18

Kittiwake DIGI Pratik Yağ Test Kitleri 18

Kittiwake PARKER icountLCM20 Partikül Sayım Cihazı 19

Kittiwake PARKER icountLOS Partikül Sayım Cihazı 19

Kittiwake OILCHECK Yağ Değerlendirme Cihazıı 20

Kittiwake ONLINE Metal Aşınma Part,kül Sensörü 20

Kittiwake ONLINE Ferrous Wear Meter 20

PARKER Kittiwake ONLINE icount PD 21

Kittiwake WaterSCAN ONLINE Su Ölçme Cihazı 21

Kittiwake ONLINE Yağ Durum Sensörü 21

Elektrik Motoru Arıza Bulma Cihazları

AllTest Pro AllTest 5 22

AllTest PRO 33 IND 23

AllTest IV 22

Kalınlık Ölçüm Cihazları

Cygnus-1 24

Cygnus-2 24

Cygnus-6 24

Hizmetlerimiz

Titreşim Ölçüm Hizmeti 25

Eğitim Seminerleri 25

Yayınlarımız

İngilizce-Türkçe Titreşim Mühendisliği Ansiklopedik Sözlük 26

Bakım Mühendisleri için Titreşim Mühendisliği 26

(4)

VibraTek

Titreşimmetreler ve Rulman Arıza Detektörleri Sendig 908s Titreşimmetre

 Her bakım ve vardiya ekibinde bulunmalı

 0.1mm/s - 199.9mm/s arasındaki değerlerde RMS titreşim ölçümü

 10 Hz ile 1000 Hz frekans bandında ölçüm

 2 kalem pil ile 10 saat sürekli kullanım

 Sadece 55 gr

Sendig 909z

Titreşimmetre-Rulman Dedektörü

 Peak-peak deplasman ölçümü 1-1999 mikron,

 ISO gereği 10-1000 Hz arası frekans aralığı

 Ölçümde elden etkilenmemesi için mıknatıslı bağlantı elemanı

 120 gram ağırlık

 0-50 ^oC çalışma aralığı

 Kolay kullanımlı pratik çanta içinde

Sendig 911

Pratik Titreşimmetre ve Arıza Bulma Cihazı

 Balanssızlık, ayarsızlık gibi sorunlardan

kaynaklanan titreşim hızını, rulman arızasından kaynaklanan titreşim ivmesi zarf değerlerini ölçer.

 Ebadı avuca sığacak şekilde küçük, bataryalı, başka birşey gerekmez.

 Dahili veya harici kablolu sensörle kullanılabilir.

 Tek düğmeye basmakla aç/kapa ve ölçüme başlama işlemi yapılır. Kullanımı çok kolaydır.

 3½” LCD dijital ekran, saniyede bir ölçüm otomatik olarak alınır.

 Hold (dondur) fonksiyonu.

 Otomatik kapanma.

 Her türlü arıza sonunda oluşan titreşimi izlemek için kullanılır.

(5)

VibraTek

Titreşimmetreler ve Rulman Arıza Detektörleri Monitran VM110

1. Titreşim ivmesi 2, 20, 200G aralıklarında; Titreşim hızı 20 mm/sn, 200 mm/sn, 2000 mm/sn

aralıklarında; Titreşim deplasmanı 20 m, 200 m, 2000 m aralıklarında ölçer.

2. 5 kHz, 10 kHz, 20 kHz frekans bant seçimi 3. RMS veya Peak değer ölçümü

4. İstenirse titreşim analizörüne AC çıkış alınabilir 5. İstenirse bir yazıcıya veya kaydediciye DC çıkış

alınıp sürekli izleme yapılabilir

Monitran VM120

1. Titreşim ivmesi 2, 20, 200G aralıklarında; Titreşim hızı 20 mm/sn, 200 mm/sn, 2000 mm/sn

aralıklarında; Titreşim deplasmanı 20 mm, 200 mm, 2000 mm aralıklarında ölçer.

2. 5 kHz, 10 kHz, 20 kHz frekans bant seçimi 3. RMS veya Peak-Peak değer ölçümü

4. İstenirse titreşim analizörüne AC çıkış alınabilir

5. İstenirse bir yazıcıya veya kaydediciye DC çıkış alınıp sürekli izleme yapılabilir

Monitran VM220

1. Hassas, kaliteli RENKLİ EKRAN 2. İstenilen birim tipini seçme imkanı 3. Hafızada 100 ölçümü tutabilme

4. Kırmızı lastik koruyucu kap ve sağlam taşıma çantası

5. Titreşim ivmesini max. 20G; Titreşim hızını max.

200 mm/sn; Titreşim deplasmanını max. 2000



^m

kadar ölçer.

6. RMS, Peak, Peak-Peak, Crest Faktör, Rulman Arıza İvmesi, Rulman Arıza Hızı değerleri ölçümü 7. ISO 10816-3 standardına I, II, III, IV tiplerine göre

(6)

VibraTek

4-20mA çıkışlı Titreşim Sensörleri

Monitran VibraTek 1185 veya 1185C 4-20 mA çıkışlı

Hız Oranlı Titreşim Sensörleri

 Monitran VibraTek 1185 BNC konnektörlü, 1185C ise 5 metre çelik örgülü kabloludur

 4 mA 0 mm/sn, 20 mA seçime bağlı olarak 10,20,25, 50 ve 100 mm/sn gösterir. 25 ve 50 mm/sn tipleri stokumuzda tutulmaktadır.

 1185-2P modeli askeri 2 pinli tip konnektörlüdür

 Çalışma sıcaklığı -25^oC <-> 90^oC arasıdır

Monitran VibraTek 1185HC 4-20 mA çıkışlı Yüksek Sıcaklık

Hız Oranlı Titreşim Sensörleri

 Monitran VibraTek 1185HC 5 metre çelik örgülü kabloludur

 4 mA 0 mm/sn; 20 mA, seçime bağlı olarak 10, 20, 25, 50 ve 100 mm/sn gösterir.

 1185HC-2P modeli askeri 2 pinli tip konnektörlüdür

Monitran VibraTek 1187 veya 1187C 4-20 mA çıkışlı

İvme Oranlı Titreşim Sensörleri

 4 mA 0G (1G=9810 mm/sn²), 20 mA ise seçime bağlı olarak 1G, 2G, 5G, 10G veya 20G gösterir.

(7)

VibraTek

4-20mA çıkışlı Titreşim Sensörleri

Monitran VibraTek M1185IC 4-20 mA çıkışlı EX-PROOF Hız Oranlı Titreşim Sensörleri

 ATEX ve IECEx Group I sertifikalı.

 4 mA 0 mm/sn, 20 mA seçime bağlı olarak 10,20,25, 50 ve 100 mm/sn gösterir.

 1100CQ quick kaplin montelidir

Monitran VibraTek 1185IC 4-20 mA çıkışlı EX-PROOF Hız Oranlı Titreşim Sensörleri

 ATEX ve IECEx Group II sertifikalı.

 Monitran VibraTek 1185I BNC konnektörlü, 1185IC ise 5 metre çelik örgülü kabloludur

 1185I-2P modeli askeri 2 pinli tip konnektörlüdür

Monitran VibraTek 1185IW 4-20 mA çıkışlı SUALTI Hız Oranlı Titreşim Sensörleri

 Monitran VibraTek 1185IW 5 metre poliüretan kabloludur

(8)

VibraTek

Titreşim Ölçüm Cihazları için Akselerometreler Monitran VibraTek 1100C ☼

Titreşim Akselerometreleri

 100 mV/G hassasiyetinde

 Çalışma sıcaklığı -25oC <-> 90oC arasıdır

 1100C M8 dişli vida ile monte edilir; 1100CQ quick kapling montelidir

Monitran VibraTek 1310 ☼ 3-Eksenli Titreşim Akselerometresi

 10 mV/G hassasiyetinde 3 akselerometreyle, birbirine dik 3 yönde ölçüm yapar

 Monitran VibraTek 1310, 5 metre çelik örgülü kabloludur

 1100C M8 dişli vida ile monte edilir; 1100CQ quick kaplin montelidir

 4 vidayla monte edilir

Monitran VibraTek 7000 ☼ AC 100 mV/G ve 4-20 mA çıkışlı Düşük Devir Titreşim Akselerometreleri

 Piezorezistanslı strain geyç ile 0 RPM e kadar

ölçüm yapabilen sensör

 AC sinyalle titreşim ölçüm cihazlarına, DC sinyalle 4-20 mA sensörle çalışan SCADA sistemlerine sinyal verme

 -20^oC - +85^oC aralığında çalışma

 4 vidayla monte edilir

 MTN/7020 tek vidalı bağlantılıdır

☼ Bu sensörler STANDART 100

mV/G veya DÜŞÜK DEVİR 500

mV/G olarak mevcuttur

(9)

VibraTek

Titreşim Sviçleri ve 7/24 Koruma Sistemleri Monitran MTVS004 Elektronik Titreşim Sviçleri

 Soğutma kulesi fanlarında, pistonlu kompresörlerde, fanlarda, pompalarda, jeneratörlerde vb. makinelarda makinenızı yüksek titreşim seviyelerine karşı korur.

 Tek ve çift alarm/trip titreşim seviyesi limitli

 Alarm durumunda 30 sn gecikme süresi ayarlama özelliği ile demaraj gibi geçici titreşim olayları karşısında yanlış alarmı engelleme

 5 Hz – 1000 Hz aralığında ölçüm

 İstenirse PLC/SCADA sistemleri için 4-20 mA çıkış monitor seçenekleri

Monitran 6000

12 kanallı Titreşim İzleme Sistemi

 4 ila 12 kanalla sürekli ölçüm ve koruma

 IEC 297-3 uygun kasa yapısı

 Siren ve Işık alarmlı

 0 – 70^oC arası çalışma

Metrix 5000

12 kanallı Titreşim İzleme Sistemi

 Düşük maliyetli 12 analog kanallı

 Örnekleme hızı 250 kHz

 MODBUS TCP/IP çıkışı

 Uzaktan bağlantı ve data kaydetme imkanı

 Alarm ışıldağı

 IP65 sızdırmazlık için dahili ekran

(10)

VibraTek

Kompresör ve Türbin Koruma Sistemleri

MONITRAN MTN/EP080 Yakınlık (Proximity) Sensörleri

 Türbinlerde ve kompresörlerde kullanılan bu yakınlık sensörleri bu kıymetli makinaları en iyi koruma yoludur.

 Lineer ölçüm aralığı 0-2 mm

 -30 ^oC ila 180 ^oC arasında çalışır

 Sıcaklık hassasiyeti 150 ^oC de %5 den az

 8 mV/mikron standarthassasiyet

 9 metre kablo ile verilir

 Komple aksesuar, sinyal çevirici MTN/ECPD (4-20mA), güç kaynağı

MONITRAN MTN/EP200 Yakınlık (Proximity) Sensörleri

 Lineer ölçüm aralığı 0-5 mm

MONITRAN MTN/EP340 Yakınlık (Proximity) Sensörleri

 Lineer ölçüm aralığı 0-8,5 mm

(11)

VibraTek

Kompresör ve Türbin Koruma Sistemleri

MONITRAN MTN/ECPD060 Yatak-Şaft Yakınlık Sensör Sürücü

 -40C ile 177C arasında çalışır; yataklara düz giriş veya ters giriş olarak monte edilir.

 Piyasada bulunan markaların ekonomik ve en az aynı kalitede muadilleri, örneğin Bentley&Nevada, hepsi mevcuttur

 İstenilen boy kablo ile verilir

 Komple aksesuar, sinyal çevirici (4-20mA), güç kaynağı vs

MONITRAN MTN/ECPD085 Şaft Titreşimi Yakınlık) Sensör Sürücü

MONITRAN

MTN/ECPD2-AC veya MTN/ECPD-DC Şaft Titreşimi Yakınlık Sensör Sürücü

(12)

VibraTek

Titreşim Spektrum Analizörleri

3-EKSENİ AYNI ANDA ÖLÇEN TRİAX AKSELEROMETRE

AzimaDLI CA-10 veya CX-10 Yapay Zeka Titreşim Analizörü

Ölçüm Cihazı Aynı Zamanda Tablet Bilgisayar Titreşim analizörü ile birlikte bilgisayar kullanım zorunluluğu ortadan kaltı. CX-10 hem Windows ve Office yüklü bir bilgisayar ve analiz cihazıdır.

Yapay Zeka: Üzerinde bulunan program sayesinde 4500 ADET TEŞHİS KURALInı kullanarak, 21000 farklı makinada 650 den fazla arızayı %96 kesinlikte tesbit etmiştir.

 Aynı Anda 3 Yönde Titreşim, Sıcaklık, Basınç vs, Faz ve Dönme Devrini Ölçebilme

 Tek eksenli ölçüm yapan cihazlara nazaran en az 3 kat data hızlı ölçüm; 5 kanallı cihaz

 IP 67 Su ve Toz Sızdırmazlık Özelliği

 IP 67 sızdırmazlık özelliği tozlu ve yüksek rutubetteki ortamlarda emniyetle

kullanılmasını sağlar

 128 Gigabyte Hard Dısk, 256 mB RAM ve 800 mHz CPU

 Microsoft ®Windows® 7.1 Embedded İşletim Sistemi

 Dokunmatik 215 mm, 800x600 Renkli Ekran

 Opsiyonel yerinde 4 düzleme kadar balans

ÖRNEK YAPAY ZEKA ANALİZ RAPORU

(13)

VibraTek

Titreşim Spektrum Analizörleri

3-EKSENİ AYNI ANDA ÖLÇEN TRİAX AKSELEROMETRE

DLI CA-6 veya CX-7 Yapay Zeka Titreşim Analizörü

Yapay Zeka

4500 ADET TEŞHİS KURALInı kullanarak, 21000 farklı makinada 650 den fazla arızayı

%96 kesinlikte tesbit eder ve arızanın şiddetine bakarak değerlendirir ve yapılması gerekeni bildirir.

Aynı Anda 3 Yönde Titreşim, Sıcaklık, Basınç vs, Faz ve Dönme Devrini Ölçebilme , Tek eksenli ölçüm yapan cihazlara nazaran en az 3 kat data hızlı ölçüm; 5 kanallı cihaz. IP 67 Su ve Toz Sızdırmazlık Özelliği. IP 67 sızdırmazlık özelliği tozlu ve yüksek rutubetteki ortamlarda

emniyetle kullanılmasını sağlar

1 Gigabyte Hard Disk, 256 mB RAM Ve 800 mHz CPU, Microsoft ®Windows® XP Embedded İşletim Sistemi

160 mm 640X480 renkli ekran, Dokunmatik tuş takımı, çift parmak ile mouse kontrol

Ayrıca yerinde 4 düzleme kadar balans ÖRNEK YAPAY ZEKA ANALİZ RAPORU

(14)

VibraTek

Kaplin Ayar Cihazları

KOHTECT qb 701 Kaplin Ayar Cihazı

 Giriş düzeyi kaplin ayar cihazı!

 Bluetooth data aktarımıyla kolay ve 25x25 mm lazer detektörüyle hassas kaplin ayarı

 3m kadar motor-makine açıklığı

 Lazer kafaları dünyadaki en hafifi, sadece 125 gr.

 Elektronik inklinometreyele istenilen açıda kolay ölçüm

 Zengin seçenek menüsü: düşey ve yatay makinalar, pdf rapor hazırlama vs.

 Yüksek kapasiteli USB sürücü ve rapor saklama, USB ile PC bağlantısıyla fiyata dahil ConSpect yazılımı kullanma

 İçerik: AVV711 el ünitesi, Li-ion batarya, lazer kafalar, şaft bağlantı aparatları, ConSpect CD, USB kablo ve şarj aleti

 50 ay garanti

KOHTECT AVV 701 İleri Kaplin Ayar Cihazı

 Aynı anda iki ekseni inklinometreler vasıtasıyla okuma

 İçerdiği ölçümler: Yatay, düşey, dar zorlanmış açı, istenilen derece çevirme, aksak ayak, kaba ayar, şim simülatörü ve ısıl genleşme

 USB hafıza kartı, 2MB data saklama, ConSpect yazılımı

 Opsiyonel wireless kiti

 Aluminyum gövde, IP65 sızdırmazlık

 İçerik: AVV701 el ünitesi, Li-ion batarya, lazer kafalar, şaft bağlantı aparatları, ConSpect CD, USB kablo ve şarj aleti

 50 ay garanti

KOHTECT AVV 701 Pro Profesyonel Kaplin Ayar Cihazı

 Yazılım içeriği: Yatay, düşey, dar zorlanmış açı, istenilen derece çevirme, aksak ayak, kaba ayar, şim simülatörü ve ısıl genleşme

 İlave yazılım:Spindıl, Kardan, delik merkezleme, yüzeysel düzlük, eksenel doğruluk

(15)

VibraTek

KOHTECT AVV 711 Bluetooth ® Profesyonel

Kaplin Ayar Cihazı

 Aynı anda iki ekseni inklinometreler vasıtasıyla okuma

 Master Bluetooth adaptörü

 60 derece ile 360 derece arasında Canlı Ayar Modu (36 noktaya kadar sürekli okuma)

 Yazılım içeriği: Yatay, düşey, dar zorlanmış açı, istenilen derece çevirme, aksak ayak, kaba ayar, şim simülatörü ve ısıl genleşme, Spindıl, Kardan, delik merkezleme, yüzeysel düzlük, eksenel doğruluk, 90 derece açı kontrolü ve

 İkiden fazla makine silsilesi ayarı

 2 GB data saklama, ConSpect yazılımı

 IP65 silikon koruyucu muhafaza

 İçerik: AVV 711, NiMH batarya

 50 ay garanti

KOHTECT C911 Kaplin Ayar Cihazı + 2 kanallı Spektrum Analizörü +

Yerinde Balans Cihazı

 İki kanallı spektrum analizörü, 6400 layn spektrum alabilme, frekans ranjı 2 Hz-32 kHz, depl, Hız, İvme ölçer Titreşimmetre,

 8 düzleme kadar Yerinde Balans alabilme, 16 noktada kontrol ölçümü,

 2GB SD data depolama, USB flash disk

 ConSpect yazılımı

 İçerik: C911, NiMH batarya, 2 takım Mıknatıs ayaklı Takometre, AC102-A1 akselerometre 1,8 metre kablo ile, şaft bağlantı elemanları

 Lazer kafaları 2 metre kabloyla

 50 ay garanti

(16)

VibraTek

Kayış/Kasnak Ayar Cihazları

KX-2500 Pulley Partner Kasnak Ayar Cihazı

 Ses hızı 2000 m/sn – 6000 m/sn aralığı bilinen bütün malzemelerde ölçüm yapılmasını sağlar

 5,00 MHz probla 1-50 mm kalınlık 3,50 MHz probla 2-150 mm kalınlık 2,25 MHz probla 3-250 mm kalınlık ölçer

 0,1 mm ölçüm hassasiyeti

 Çoklu yansımayla çok hassas ölçüm yapar

 Boyanın altındaki et kalınlığını ölçer

 Çarpma darbelere dayanıklı MILSTD 810G

(17)

VibraTek

Yağ Analiz Kitleri ve Partikül Sayım Cihazları

Kittiwake Yağ Analiz Merkezi

 Yağ Test Merkezi, zor endüstriyel şartlarda çalışmak üzere dizayn edilmiş bir elektronik test cihazları kümesidir. Bütün cihazların standart laboratuvar test prosedürlerine uygunluğu sağlanmıştır.

 Dizel makinalar, gaz türbinleri, buhar türbinleri, yağlama yağları ve hidrolik yağları için hazırlanmış modelleri mevcuttur. Yapılan testler;

o Katı Maddeler o TBN

o TAN o Su

o Viskozite

Katı Maddeler (Ergimezler) Testi

 Yağda artan “ergimez madde” oranları, sıcak yüzeylerde reçine oluşumu, segman kasması ve sıkışması, silindir gömleği aşınması ve yatak aşınmasının en başta gelen nedenidir.

 Ölçüm Ranjı 0 - 3.5% w/w (IP 316)

 0 - 1.75% (KURUM INDEKSİ

 Ölçüm Süresi 20 saniye

 Doğruluk Tipik olarak  0.1w/w

 Uygunluk IP316 & Mobil Kurum Indeksi

TBN (Total Base Number) Testi

 Diesel makinaların yağlarında alkalen madde rezervinin yüksek tutulması ve doğru limitler içinde bulundurulması piston üst kısmı, segmanlar ve üst yataklarda korozyonu önlemede en önemli faktördür.

 Ölçüm Ranjı 0 – 50 TBN

 Ölçüm Süresi 2.5 dakika

 Doğruluk Tipik olarak  %5

 Uygunluk IP400

TAN (Total Acid Number) Testi

 Yağlama ve hidrolik yağlarında yüksek TAN değeri viskozite artışı ile beraber gelen oksitlenme, reçine oluşumu ve makina elemanlarında asit aşındırmasının varlığının en iyi göstergesidir; o nedenle, devamlı

(18)

VibraTek

Su Testi

 Yüksek su seviyeleri yağ viskozitesini arttırır, aksamın korozyona uğramasını hızlandırır ve yağın katkı maddelerinin bozulmasına neden olur.

 Ölçüm Ranjı 0 - 2.5% Standard kutu 0 - 6000 ppm Düşük Ranj Ölçüm süresi 3.0 dakika

 Doğruluk Tipik olarak %0.1 Standard Tipik olarak  100 ppm Düşük ranj

 Doğruluk IP386

Viskozite

 Kittiwake pratik viskozimetresi saniyelerle ifade edilecek sürede tekrarlanabilir ve hassas bir şekilde kinematik viskoziteyi cSt 40C ve 100C olarak verir ve SAE tanımını da ayrıca verir.

 Ölçüm Ranjı 15-810 cSt 40°C (SAE5 - SAE50)

 Ölçüm süresi 60 san. Isıtmadan tekrar test max 45 san. Temizleme 60 san.

 Özgül ağırlık ile sonuç düzeltme (0.8 - 1.0)

 Viskozite Indeksi ile sonuç düzeltme (25 to 250)

 Doğruluk 2% (100 - 320cSt)

 Uygunluk IP71

Kittiwake DIGI Pratik Yağ Test Kitleri

 Kittiwake avuç içi pratik test kiti ile Su, TBN, TAN, Kirlilik, Katı Parçacık testlerini sahada makinenın başında iken kolaylıkla

yapabilirsiniz.

o Su: Test Limitleri: %0,02 - %1; % 0-

%20 veya 200 ppm – 10000 ppm Test Süresi: 2 dk.

o TBN: Test Limitleri: 5-55 TBN Test Süresi: 2 dk.

o TAN: Test Limitleri: 0-3 TAN Test süresi: 2 dk.

o Kirlilik

 100 ml yağ 0.45 mikron metrelik bir filtreden vakum ile geçirilir ve daha sonra bu filtre gözle incelenir. Kullanım

klavuzundaki farklı kirlilikteki yağ

numunesi görünümleri ile karşılaştırılarak yağın kullanımına karar verilir.

(19)

VibraTek

PARKER KITTIWAKE icount LCM20 Partikül Sayım Cihazı

Sadece 100 ml yağ numunesi ile ve tek tuş ile yağınızın kirliliğini öğrenebilirsiniz.

 Lazer teknolojisi ile partikül sayımı

 ISO, NAS, ASTM, MTD normalarında sonuç alma

 420 Bar a kadar olan basınçlı hatlarda online ölçüm

 Basınçlı hava ile otomatik numune alma

 Otomatik debi ayarlama

 Kirlilik değeri ile birlikte viskozite ve partikül yoğunluğu tespiti

 500 cSt ve 90°C ye kadar olan yağlarda test imkanı

 LCD ekranlı

 Dahili yazıcı ile otomatik olarak rapor alma

 Bilgisayar programı

 300 test sonucu kayıt imkanı

 Sadece 100 ml yağ ile test imkanı

PARKER KITTIWAKE icountOS Partikül Sayım Cihazı

 Lazer teknolojisi ile partikül sayımı

 ISO, NAS, ASTM, MTD normalarında sonuç alma

 420 Bar a kadar olan basınçlı hatlarda online ölçüm

 Basınçlı hava ile otomatik numune alma

 Otomatik debi ayarlama

 Kirlilik değeri ile birlikte viskozite ve partikül yoğunluğu tespiti

500 cSt ve 90°C ye kadar olan yağlarda test

(20)

VibraTek

Kittiwake OILCHECK Yağ Değerlendirme Cihazı

 Yüksek su seviyeleri yağ viskozitesini arttırır, aksamın korozyona uğramasını hızlandırır ve yağın katkı maddelerinin bozulmasına neden olur.

 Ölçüm Ranjı 0 - 2.5% Standard kutu 0 - 6000 ppm Düşük Ranj Ölçüm süresi 3.0 dakika

 Doğruluk Tipik olarak %0.1 Standard Tipik olarak  100 ppm Düşük ranj

 Doğruluk IP386

ONLINE Metallic Wear Sensor Online Metal Partikül Tanıma Cihazı

 Kittiwake pratik viskozimetresi saniyelerle ifade edilecek sürede tekrarlanabilir ve hassas bir şekilde kinematik viskoziteyi cSt 40C ve 100C olarak verir ve SAE tanımını da ayrıca verir.

 Ölçüm Ranjı 15-810 cSt 40°C (SAE5 - SAE50)

 Ölçüm süresi 60 san. Isıtmadan tekrar test max 45 san. Temizleme 60 san.

 Özgül ağırlık ile sonuç düzeltme (0.8 - 1.0)

 Viskozite Indeksi ile sonuç düzeltme (25 to 250)

 Doğruluk 2% (100 - 320cSt)

 Uygunluk IP71

ONLINE Ferrous Wear Meter ONLINE Demir Ölçme Cihazı

 Kittiwake avuç içi pratik test kiti ile Su, TBN, TAN, Kirlilik, Katı Parçacık testlerini sahada makinenın başında iken kolaylıkla yapabilirsiniz.

o Su: Test Limitleri: %0,02 - %1; % 0-%20 veya 200 ppm – 10000 ppm Test Süresi: 2 dk.

o TBN: Test Limitleri: 5-55 TBN Test Süresi: 2 dk.

o TAN: Test Limitleri: 0-3 TAN Test süresi: 2 dk.

(21)

VibraTek

KITTIWAKE PARKER icountPD Online Partikül Sayım Cihazı

 ISO 4406 ve NAS1638 standardına göre partikül sayımını ONLINE olarak sürekli yapar

KITTIWAKE WaterSCAN ONLINE Su Ölçüm Cihazı

Yağınızdaki suyu sürekli izleyebilirsiniz. Dişli kutuları ve beyaz metal yataklarda yağ filmi yırtılmasına neden olan su varlığı sürekli gözetim altında olmalıdır. WaterSCAN ±(%2-%5) arasında hassasiyet ve doğrulukla su miktarını ölçer.

KITTIWAKE Oil Condition Sensor ONLINE Yağ Durum Sensörü

Yağda su, o yağın oksitlenme hızını 10 kat arttırıp makinanıza zarar verir. Sürekli bağıl nem ölçümüyle.

 Yağda bağıl nem %65’i aşınca alarm verir

 Nağıl nem 4-mA çıkış olarak verir

 Petrol ürünleri ve sentetik yağlarda kullanılabilir

 10 bar basınç ve – 40^oC ila 100°C ye kadar olan yağlarda kullanılabilir

(22)

VibraTek

Elektrik Motoru Arıza Bulma Cihazları

AllTest PRO™ AllTest 5 Motor Arıza Analizörü ve Enerji Kalitesi Kontrol Cihazı

Aynı işi yapan diğer cihazların aksine kilolarca ağırlığında değil, sadece 500 gr ağırlığı ve avuç içi boyutları ile sahada mükemmel kullanım kolaylığı sunar.

Hangi arızaları bulur?

Statordaki elektriksel ve mekanik arızalar, Rotor kısa devre çubuklarındaki problemler, Hava aralığı ile ilgili asimetri ve diğer

problemler

Mekanik ekipmanlardaki problemler:

Rulman arızaları, eksenel ayarsızlıklar, balans ve tahrik edilen makinedaki problemler

Üstün Özellikleri:

 Etiket değerlerini girmeye gerek kalmadan direkt analiz imkanı

 Sahada bilgisayara gerek olmadan analiz imkanı

 Analiz için gerekli çok daha fazla data ve çok daha fazla değerlendirme seçenekleri

 Dönme devri ve kutup geçiş frekansı otomatik olarak tesbit edilir

 Program rotor çubuk ve ankuj sayısını otomatik olarak tesbit edebilir

 Rulman numaralarının girilmesi durumunda program varsa rulman arızalarını otomatik olarak bulabilir.

 Otomatik olarak statik ve dinamik eksantriklik tesbit edilebilir.

(23)

VibraTek

,V, ,

ALL Test PRO™ 33IND Elektrik Motoru Arıza Detektörü

Dakikalar içeri sorunu tesbit edin: problem;

elektriksel mi mekanik mi, sargılarda mı rotorda mı, yoksa izolasyonla ilgili bir problem mi. Bütün elektrik motorlarınızın olabilecek en üst verimde çalıştığından emin olun.

Hangi Arızaları Bulabileceksiniz:

• Spirden spire & bobinden bobine kısa devre

• Kirlenmiş Sargılar; Gres, tozlanma ve her türlü kirlenme

• Fazlar arası Dengesizlik;

• Açık Devre; İletkenlik yok

• Rotor Arızaları; kırık kısa devre çubukları, hava aralığı problemleri, döküm hataları vb..

ALL Test IV

Motor Arıza Bulma Cihazı

All Test IV avuç cihaz ile motorunuz dururken güvenle 3 dakika içinde ölçüm yapar ve aşağıdaki elektriksel parametreleri sayısal olarak okursunuz;

 R Direnç: 0.001 – 1600 Ohm.

 Z Empedans: 3 – 1660 Ohm.

 Fi Faz Açısı : 0 – 90 derece.

 L Endüktans: 50 mH – 2.5 H

 C –

 Frekans100 – 800 Hz.

 İzolasyon direnci 500 -1000 Volt verildiğinde 0 - >99 MOhm



Hangi Arızaları Bulabileceksiniz: Spirden

(24)

VibraTek

Kalınlık Ölçüm Cihazları

Cygnus-1

SUALTI veya ATEX Kalınlıkölçer

 300 metre derinliğe kadar çalışma

 Birçok opsiyonel seçenek örn. Suüstü tekrarlayıcı yazılım

 20 mm’e kadar boya kaplama ve pas altından ölçüm

 Bütün önemli klaslarca sertifikalı

Cygnus-2 Kalınlıkölçer

 Ses hızı 2000 m/sn – 6000 m/sn aralığı bilinen bütün malzemelerde ölçüm yapılmasını sağlar

 5,00 MHz probla 1-50 mm kalınlık 3,50 MHz probla 2-150 mm kalınlık 2,25 MHz probla 3-250 mm kalınlık ölçer

 0,1 mm ölçüm hassasiyeti

 Boyanın altındaki et kalınlığını ölçer

 Çarpma darbelere dayanıklı MILSTD 810G

 IP-67 sızdırmazlık

Cygnus-6 Kalınlıkölçer

 En zor şartlarda ölçüm için geliştirilmiş IP-67 sızdırmazlıklı cihaz

 Boynın altındaki et kalınlığını ölçer

 5000 ölçümü hafızada tutma

 Ölçümlere yorum ekleme yeteneği

 Opsiyonel yüksek sıcaklık probu

 USB bağlantı

 Tek veya çift kristalli probla kullanılabilir

(25)

VibraTek

Hizmetlerimiz

Titreşim Ölçüm Hizmeti

VibraTek, titreşim mühendisliğinde akademik tecrübesi, ve 40 yıllık sanayi tecrübesiyle titreşim spektrum analizi ve diğer diyagnostik teknolojilerle makine arızaları bulmaya yönelik hizmet vermektedir.

Titreşim ölçümlerinde sahibi olduğu ve Türkiye’de başka hiçbir kaynakta

kullanılamayan AYNI ANDA 3 EKSENDE ÖLÇÜM teknolojisini kullanmaktadır. O nedenle,

ölçümleri teknolojinin gerektirdiği gibi doğru, seri ve teşhisin gerektirdiği gibi güvenilir datayı içerir.

Eğitim Seminerleri

1. Titreşim Mühendisliği I

Bu eğitim sonucunda katılımcı Titreşim

Mühendisliği, Titreşim Ölçüm ve Analiz Tekniği temellerini almış olacaktır. Bu bilgilerle

işletmede titreşim ölçümü için gerekli hazırlıklar yapılabilir ve ölçüm ile analiz işlemine de

başlanabilir.

2. Titreşim Mühendisliği II

Bu eğitimde Titreşim Mühendisliği I temel eğitimi almış katılımcılar ile ileri seviyede analiz teknikleri ve örnek analizler üzerinde durulur.

3. Hidrolik ve Dişli Yağlarının Analizi, Bakımı, Filtrasyonu ve Yağ Tasarrufu VibraTek Yağ Mühendisliği Semineri, yağın yanlış kullanımın sebep olabileceği ağır

sonuçlardan ve gereksiz tüketiminden korunma yollarını, işletmelere aktarabilecek temel

konuları içermektedir.

4. ISO9000 Anlayışı ile Planlı Bakımda ve Bakım Kalite Teknolojileri

Bu seminerin amacı işletmelere çağdaş bakım teknolojilerini tanıtmak, uygulanmaları

(26)

VibraTek

Yayınlarımız

İngilizce-Türkçe Titreşim Mühendisliği Ansiklopedik Sözlük

Titreşim mühendisliği uygulamaları sanayimizde yayıldıkça, konuyla ilgili bilgilenme arzusu da artıyor. Ancak, maalesef konuyla ilgili yayınların çok büyük kısmı ingilizce olup, türkçe

yayınlanmış kitap ve makale sayısı neredeyse bir elin parmaklarını aşmaz. Bu da öğrenmek

isteyen mühendisi ingilizce yayınları takibe zorlar. Titreşim mühendisliği ile ilgili teknik terimleri genele hizmet eden teknik

sözlüklerden aramak da yeterli olmamaktadır.

Bu sözlüğün amacı, yabancı yayınları takip eden meslekdaşlarımız karşılaştıkları ingilizce

sözcüklerin titreşim mühendisliği alanında anlamını bir sözlüğün ötesinde ansiklopedik detayla okuyabilecekler, gerekiyorsa çözülmüş örnekler görecek, kelimenin türkçe karşılığını ve türkçe okunuşunu bulabileceklerdir.

Çok yakında 2. Baskısı sınırlı sayıda çıkacak.

Şimdiden kendinizinkini ayırtın!

Bakım Mühendisleri için

TİTREŞİM MÜHENDİSLİĞİ

İbrahim H. Çağlayan

Bakım Mühendisleri için Titreşim Mühendisliği

Sanayi uygulamalarına yönelik bu kitap,

okuyucuyu titreşimin temel tanımlarından alıp, birimleri tanıtarak titreşim ölçüm ve analiz cihazlarının çalışmasını tanıtarak sonunda spektrum analizi ile arıza tanıma yöntemlerini anlatmaktadır.

Otuz yılı aşkın bir tecrübeyi bünyesinde barındıran bu kitap, ülkemizin tüm sanayi işletmelerinde kullanılabilecek, okuması kolay, teorik değil tamamen pratiğe yönelik, konular olabildiğince fazla örneklerle anlatılmış yüzlerce konuyu mühendislere ve ileri düzey teknikerlere sunmayı amaçlamaktadır.

2016 içinde 1. Baskısı sınırlı sayıda çıkacak.

Şimdiden kendinizinkini ayırtın!

(27)
