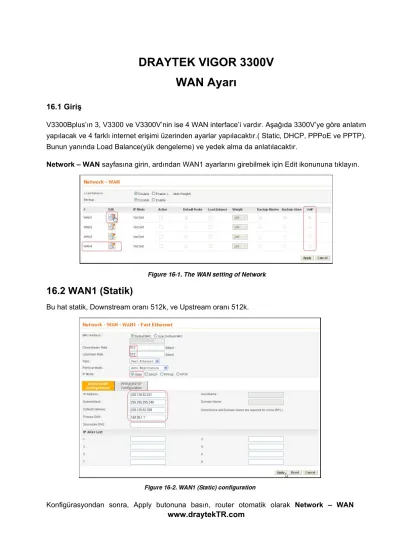

DRAYTEK VIGOR 3300V WAN Ayarı
16.1 Giriş
V3300Bplus’ın 3, V3300 ve V3300V’nin ise 4 WAN interface’i vardır. Aşağıda 3300V’ye göre anlatım yapılacak ve 4 farklı internet erişimi üzerinden ayarlar yapılacaktır.( Static, DHCP, PPPoE ve PPTP).
Bunun yanında Load Balance(yük dengeleme) ve yedek alma da anlatılacaktır.
Network – WAN sayfasına girin, ardından WAN1 ayarlarını girebilmek için Edit ikonununa tıklayın.
16.2 WAN1 (Statik)
Bu hat statik, Downstream oranı 512k, ve Upstream oranı 512k.
Konfigürasyondan sonra, Apply butonuna basın, router otomatik olarak Network – WAN
sayfasına geçecektir.
Şimdi IP modu Static. Eğer tek bir WAN kullanılırsa, Active ve Default Route seçeneğine tıklayın. Apply butonuna tıkladıktan sonra, router reboot penceresine girecektir.
16.3 WAN2 (DHCP)
Hat DHCP, Downstream oranı 100M, ve Upstream 100M.
www.draytekTR.com
Eğer ISP’niz tarafından gerekmiyorsa kullanıcı adı ve şifre kısımları doldurulmaz.
16.4 WAN3 (PPPoE)
Bu hat PPPoE, Downstream oranı 2M, ve Upstream oranı 256k.
16.5 WAN4 (PPTP)
Hat PPTP, Downstream oranı 1M, and Upstream oranı 128k.
16.6 Load Balance(Yük Dengeleme)
Network – WAN sayfasından, Load Balance için Enable seçin, daha sonra Auto Weight seçeneğine tıklayın. Şimdi Weight(ağırlık) kısmının Pull-down menüsü gri renkle saklıdır. WAN’ı aktive edin (Active’e tıklayın) ve ilgili WAN portunu Load Balance özelliğine dahil edin. Sonunda VoIP kullanımı için bir WAN interface’i seçmelisiniz.( önerimiz en fazla band genişliği olan, sabit ipli olan). Daha sonra Apply butonuna basın ve sistemin yeniden başlatımasını bekleyin.
Auto Weight WAN’da atama için ilk sayıolarak ayarlanmış Downstream Rate/Upstream Rate sayılarını kullanır. Otomatik olarak atanır.
QoS da bu değeleri kullanır.
Eğer Auto Weight kullanmak istemezseniz, Pull-down menüdeki değerlerden istediğinizi atayabilirsiniz. Toplam atanan değerlerin %100’ü geçmemesine dikkat edin. Şimdi atama manuel ayarlara dayalıdır, Downstream / Upstream oranlarına değil.
www.draytekTR.com
Apply butonuna basın ve router yendiden başlayacaktır. Bağlantının normal olduğunu kontrol etmek için WAN Status’e tıklayın.
IP Adresleri
WAN IP adreslerini görüntüler.
RX(gelen) / TX(giden) Paketler
Trafik akışını gelen ve giden paketlerin sayısından hesaplayabilirsiniz. (bu sayılar bağlantı kesildiği zaman sıfırlanacaktır. ) ou may calculate the traffic flow from the number of the packets (These numbers will not be cleared when the connection is dropped)
Connection Status(bağlatı durumu)- Connected online, Disconnected offline belirtir. Fakat eğer interface static seçilmiş ise durum herzaman connected görünecektir.
Up Time bağlı durumda geçen süreyi belirtir. (bağlantı koptuğu zaman bu sayaç sıfırlanır) Disconnect/Connect button bu buton sadece PPPoE or PPTP modundayken çalışır.
Kullanıcılar elle bağlantıyı düşürüp yeniden çevirebilirler.
V3300’nin belirli aralıklarla WAN interfacelerinikontrol etme mekanizması vardır. (bağlantıyı ağ geçidi ile ontrol ederek). Eğer WAN interface’i offline ise, Load Balance fonksiyonu aktif edildiğinde router normal fonksiyondan emin olmak için bu hattın bağlantısını kesecektir.
Offline status2ün altında , router WAN interface’inin durumunu devamlı olarak kontrol eder. Eğer tekrar online olursa hattı yeniden bağlar. Fakat bu mekanizma bağlantı elle düşürülmüşse, elle
yeniden bağlanana kadar çalışmaz.
Aşağıdaki tabloyu inceleyiniz.
WAN kontrol etme mekanizması
Online olduğu sürede bağlantı koparsa otomatik olarak bulunur.
Offline olduktan sonra yeniden bağlanırsa otomatik bulunur.
Static/DHCP ARP’ı her 3 saniyede bir denetler. Eğer 4 kere cevap gelmezse otomatik olarak düşürür.
ARP’ı her 3 saniyede bir denetler. Eğer 4 kere cevap gelirse otomatik olarak bağlar.
PPPoE/PPTP LCP’yi her 10 saniyede bir kontrol eder. Eğer 2 kere cevap gelmezse bağlantıyı koparır.
LCP’yi her 5 saniyede bir kontrol eder. Eğer cevap gelirse bağlantıyı kurar.
Load Balance –Kullanım örneği
İki PPPoE hattının olduğunu ve bunların da WAN1 ve WAN2’ye bağlı olduğunu düşünelim. WAN1’in daha fazla Upstreamband genişliği var. Ağırlık %80 ve %20 ayarlansın. VoIP WAN2’yi kullanıyor.
İlk önce WAN1 ve WAN2’yi konfigüre edin, ardından Load Balance kısmını aktive edin.
Diğer ayarlar için aşağıdaki figürü inceleyin. Konfigürasyonu saklayıp sistemi yendiden başlatmak için Apply’a tıklayıp sistemi yeniden başlatın.
www.draytekTR.com
16.7 Backup(Yedek)
Bu özellik için öncelikle Backup için Enable’ı seçmelisiniz. Ardından master hat için Active ve Backup-Master seçin(Backup hattın Active’i seçilemez, değilse Backup-Slave seçemezsiniz).
Son olarak backup hattı için Backup-Slave seçin. Apply butonuna basarak konfigürasyonu saklayın ve sistemi yeniden başlatın.
Yeniden başladıktan sonra System – Status sayfasına geri dönülür, burdan WAN Status’e tıklayıp WAN1 bağlantı durumunun connected görünüp görünmediğini kontrol edin.
WAN1 yeniden bağlandıktan sonra, WAN’ otomatik olarak bağlantıyı keser.( eğer Master için disconnect’e tıklarsanız, Slave tekrar bağlanacaktır. Master Slave kopana kadar yeniden bağlanmayacaktır veya master için elle Connect’e tıklamalısınız.).
Backup – Kullanım Örenği
Sadece bir tane sabit ip hattımız olduğunu düşünelim (charge per month) ve diğer PPPoE hattının(charge per minute/second) WAN1 ve WAN2 ye bağlı olduğunu düşünelim. Kullanıcı WAN2 PPPoE hattını yedek olarak kullanıyor olsun. WAN2, WAN1 kopana kadar otoamtik olarak bağlanmayacaktır ve WAN1 yeniden geldiğinde otomatik olarak kopacaktır.
Öncelikle WAN1 ve WAN2 interface’lerinin konfigürasyonlarını yapın. Backup fonksiyonunu Enable edin. Diğer ayarlar için aşağıdaki şekli referans alın. Ayarları saklamak ve sistemi yeniden başlatmak için Apply’ı tıklayın.
Not: Kullanıcı Backup fonksiyonunu seçtiği zaman, WAN1’i her zaman master interface seçin.
www.draytekTR.com Load Balance + Backup –Kullanım Örneği
İki PPPoE hattı olduğunu (charge per month) ve bir PPTP hattı(charge per minute/second) olduğunu, bunların WAN1, WAN2 ve WAN3’e bağlı olduğunu düşünelim. Normal olarak sadece WAN1 ve WAN2 kullanılacak(Auto Weight). WAN3, WAN2 kopana kadar otomatik olarak bağlanmayacaktır ve WAN2 geldiğinde otomatik olarak kopacaktır. VoIP, WAN1 kullanıyor.
Öncelikle WAN1, WAN2 ve WAN3 konfigürasyonları yapılmalı,daha sonra Load Balance ve Backup fonksiyonları Enable edilmeli. Diğer ayarlar için aşağıdaki tabloyu inceleyin. Ayarları saklamak ve sistemi yeniden başlatmak için Apply’a tıklayın.
