Kullanım Amacı : PA076 ve PA086 Model motorlu sırt atomizörü; bağ, bahçe, sera ve tarla ilaçlamalarında tarımsal ilaçlama tekniğine uygun olarak sıvı ve toz formülasyonlu ilaçları atmakta kullanılır.
Temel Özellikler
Boyutlar : 410x500x755 mm
Ağırlık : 11 kg
Teknik Özellikler İlaç Deposu
Malzemesi : Polietilen
Hacmi : PA076 modeli 14 Litre – PA086 modeli 26 Litre Motor
Tipi : Tek silindirli, 2 zamanlı
Güç : 2 HP
Silindir Hacmi : 41,5 cc
Devir : 5800 dev/dak
Yakıt : 2 Zamanlı Motor Yağı + 75 Oktan Kurşunsuz Yakıt Tük etimi : 1,08 litre / saat
Yakıt Depo Hacmi : 1,35 litre Püskürtme Ortalama Değerleri
Sıvı Püskürtme Mesafesi : Min. 4 metre – Max. 8 metre Toz Püskürtme Mesafesi : Min. 3 metre – Max. 12 metre Önemli Not: Makinenin atış mesafeleri ilaç dağıtıcının yere göre yatay konumda olduğu şartlarda belirlenmiştir. 90º dik konumda atma mesafesi atılan sıvıya bağlı olarak değişkenlik göstermekle birlikte yaklaşık 2 metredir.
Hatalı ürün seçiminden ithalatçı ve/veya sorumlu tutulamaz.
DİKKAT! Kullanmadan önce bu kılavuzu mutlaka okuyun ve tam olarak anladığınızdan emin olun. Bu kılavuzda belirtilen kullanım ve bakım talimatlarına eksiksiz olarak uyun. Bu kılavuza ürün ile birlikte ürünün tamamlayıcı bir unsuru olarak değerlendirilmelidir.
Makinenizi kullanmadan önce herhangi bir eksik parçası olup olmadığını kontrol edin. Nakliye ve taşıma esnasında meydana gelen hasarlar taşımayı gerçekleştiren kişi ve kurumların sorumluluğunda olup kullanmadan önce çözüm aranmalıdır.

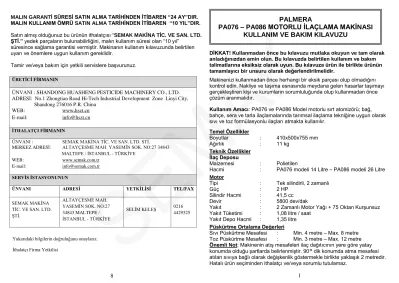

PALMERA
PA076 – PA086 MOTORLU İLAÇLAMA MAKİNASI KULLANIM VE BAKIM KILAVUZU
MALIN GARANTİ SÜRESİ SATIN ALMA TARİHİNDEN İTİBAREN “24 AY”DIR.
MALIN KULLANIM ÖMRÜ SATIN ALMA TARİHİNDEN İTİBAREN “10 YIL”DIR.
Satın almış olduğunuz bu ürünün ithalatçısı “SEMAK MAKİNA TİC. VE SAN. LTD.
ŞTİ.” yedek parçaların bulunabilirliğini, malın kullanım süresi olan “10 yıl”
süresince sağlama garantisi vermiştir. Makinanın kullanım kılavuzun da belirtilen uyarı ve önemlere uygun kullanım gereklidir.
Tamir ve/veya bakım için yetkili servislere başvurunuz.
ÜRETİCİ FİRMANIN
ÜNVANI : SHANDONG HUASHENG PESTICIDE MACHINERY CO., LTD.
ADRESİ: No.1 Zhongtian Road Hi-Tech Industrial Development Zone Linyi City, Shandong 276016 P.R. China
WEB: www.hszt.cn
E-mail: info@hszt.cn
İTHALATÇI FİRMANIN
ÜNVANI : SEMAK MAKİNA TİC. VE SAN. LTD. STİ.
MERKEZ ADRESİ: ALTAYÇESME MAH. YASEMİN SOK. NO:27 34843 MALTEPE / İSTANBUL - TÜRKİYE
WEB: www.semak.com.tr
E-mail: info@semak.com.tr
SERVİS İSTASYONUNUN
ÜNVANI ADRESİ YETKİLİSİ TEL/FAX
SEMAK MAKİNA TİC. VE SAN. LTD.
ŞTİ.
ALTAYÇESME MAH.
YASEMİN SOK. NO:27 34843 MALTEPE / İSTANBUL - TÜRKİYE
SELİM KELEŞ 0216
4429325
Yukarıdaki bilgilerin doğruluğunu onaylarız.
İthalatçı Firma Yetkilisi
SEMAK
8 1
Makinanın Kurulum ve Montajı
Körüklü hortumu (9) dirseğe geçirin. Kelepçeyi takıp sıkın. Püskürtme borusunu boğumlu hortuma geçirerek kelepçeyi sıkın. İlaç hortumu musluğunu çıkarın ve debi ayar musluğunu birleştirin. İlaçlama hortumunu hortum tutucuya, sıvı emiş borusuna ise hava nipeline takın. Püskürtme borusunun ucuna, püskürtme başlığına monte edin. Ayar somunu vasıtası ile püskürtme başlığını ileri ve geriye doğru hareket ettirebilirsiniz. Bu size geniş ve dar açıda ilaç atma olanağı sağlayacaktır.
3
2
11
6
9 8
5
7
1
PARÇALARIN TANIMI 1 -İlaç Deposu
2 -Motor
3 -Depo Kapağı 4 -İlaç Dağıtıcı 5 -Kelepçe 6 -Dirsek 7 -Tutma Sapı 8 -İlaç Musluğu 9 -Körüklü Hortum 10 -İlaç Ayar Musluğu 11 -Üfleme Hortumu 12 -İlaç Hortumu
12
4
10
Musluk Kademesi Akış Miktarı (litre/dak)
1 1
2 1,5
3 2
4 3
ARIZA GİDERME KILAVUZU
2 SEMAK 7
8 1
Kullanım ve Bakıma İlişkin Önemli Uyarılar
1. Sırt atomizörünün kontrol ve kullanımını tamamıyla anladığınızdan emin olana kadar bu kılavuzu okuyun. Makinanın nasıl kumanda ve stop edileceğini öğrenin.
2.18 yaşından küçükler ve aleti yeterince tanımayanlar bu aleti kullanamazlar.
3.Aletle ilaçlama yaparken kulaklık, kapalı elbise, kapalı ayakkabı, koruyucu gözlük, ilaçlamaya uygun eldiven ve maske Kullanın.
4.Aleti kullanan kişi çalışırken diğer insanlar ve eşyalardan yeterince uzak olduğundan emin olmalıdır. Direkt ve dolaylı hasarlardan kullanıcı sorumludur.
5.Askı bağlantılarını ve kayışlarını her kullanımda kontrol edin.
6.Gün ışığında ve yeterince aydınlatılmış ortamlarda çalışın.
7.Aleti çalışırken devirmeyin.
8.Aleti çalışır durumda asla yalnız bırakmayın. Aleti kapalı alanlarda asla çalıştırmayın ve kullanmayın. Egzoz gazı sağlığa zararlıdır.
9.Motorun egzoz çevresindeki sıcaklığı 80 ºC’yi aştığı için yanma tehlikesi mevcuttur. Egzoza dokunmayın. Eğer çalışırken bir cisme çarpılırsa aleti durdurun ve hasarı gidermeden çalıştırmayın.
10.Yangın tehlikesinden korunmak için; Yakıt deposunu seviye işaretinden fazla doldurmayın. Motor ve Şasiye yakıt dökülmemesi için aletle beraber verilen ölçü kabı ve huniyi kullanın. Makine ile çalışırken ve yakınında sigara içmeyin. Yanıcı maddelerden uzak durun. Aleti parlayıcı ve patlayıcı ortamlarda kullanmayın.
Bakım ve ayar yapmak için yakıt deposunda yakıt varsa aleti devirmeyin. Motor çalışırken yakıt deposunu doldurmayın. Motor çalışırken veya sıcak iken yakıt hortumunu sökmeyin. Aleti buji başlıksız çalıştırmayın. Kükürtle tozlamada ince kükürt tozları sıcak motor ve aletin üzerine siner ve kükürtün alev alması kolay olduğundan tutuşabilir bu nedenle aleti sık sık, bir fırça yardımıyla temizleyin.
11. Sırt Atomizörü üzerinde hiçbir parçayı iptal etmeyin. Alette alışılmışın dışında titreşim hissederseniz aleti durdurun ve yetkili servise müracaat edin.
12. İlaçlama yaparken aleti rüzgara karşı kullanmayın.
13. Aleti direkt güneş ışığından uzak bir yere koyarak ultraviyole ışınlarından zarar görmesini engelleyin.
14. Her kullanım sonunda ilaç deposunu su ile yıkayarak temizleyin.
15. Her kullanım sonunda yakıt deposunu boşaltın.
16. Güvenli bir kullanım için daima orijinal yedek parça kullanın.
17. Orijinal parça kullanılmamasından doğacak sorumluluklar kullanıcıya aittir.
18.Temizlik haricinde her türlü tamir ve bakım işlemlerini yetkili servise yaptırın.
Bunun dışındaki uygulamalardan doğacak hasarlardan kullanıcı sorumludur.
19. Aletle işiniz bittiğinde buji başlığını çıkartın. Her ilaçlamadan sonra temizlenin.
Atomizörünüzü dirseksiz çalıştırmayın.
20. Depoda kalan ilacın ve tortusunun yok edilmesi geçerli emniyet kurallarına göre olmalıdır. Bu konuda ilaç üreticilerinin geçerli koruma yöntemlerini tatbik ediniz.
21. Atomizörü kullanılmadan önce ve her 100 saatlik kullanımdan sonra o-ring ve contaları kontrol edin ve aşınmaları durumda yenileri ile değiştirin.
22. Bu aleti kullanırken diğer insanlarla ve nesnelerle aranızda 15m'lik mesafeyi koruyun. Makineyi sadece doğru kullanmasını bilen ehil kişiler kullanmalıdır.
23. Motor kullanmadan önce ve durdurmadan önce 3-5 dakika yüksüz (boş olarak) çalıştırılmalıdır. Makine parçalarına ve gövdesine zarar vermemek için yüksüz olarak kesinlikle yüksek hızda çalıştırılmamalıdır. Motor yüksek hızdayken aniden durdurmayın.
İlaç ilavesi
1. Sıvı ilaçlama sırasında, ilaç ilavesi yapılırken şalter kapatılmalıdır (şekil 4’deki gibi).
Tozlama yapılırken, ilaç valfinin kapalı pozisyonda olmasına dikkat edin, aksi Takdirde ilaçlar dökülür.
2. Toz ilaçlar çabuk katılaştığından tankın içinde uzun süre bırakılmamalıdır.
3. Sıvı ilaçlama sırasında, ilaçlama tankının kapağı sıkıca kapatılmalıdır.
Soğuk Motoru Çalıştırma
Şekil 5’dE görüldüğü gibi benzin musluğunu açın. Jikle kolunu kapalı pozisyonuna getirin. Makineyi tam gaz pozisyonuna getirin. Starter ipini şekil 6’daki gibi birkaç kez çekerek yavaşça dönmesini sağlayın. Starter ipinin boşluğunu alarak hızlıca çekin, makineyi çalıştırın. Motor çalıştıktan sonra jikleyi açık konuma getirin. Motoru 2-3 dak.
rölantide çalıştırın ve sonrasında ilaçlamaya başlayın.
Sıcak Motoru Çalıştırma
Yakıt musluğunu açın, Makineyi tam gaz pozisyonuna getirin. Starter ipini şekil 6’daki gibi birkaç kez çekerek yavaşça dönmesini sağlayın. Starterin boşluğunu alarak hızlıca çekin, makineyi çalıştırın. Motoru 2-3 dak. rölanti devrinde çalıştırın ve ilaçlamaya başlayın.
Şekil 4
Şekil 5
Şekil 6
MOTORUN DURDURULMASI
1.Kabza üzerindeki gaz verme ve sabitleme kolunu yukarı kaldırarak motoru rölanti devrine getirin.
2.Kabza tertibatı üzerinde bulunan durdurma düğmesini (0) pozisyonuna getirerek motoru durdurun.
Not: Motorun tekrar çalıştırılabilmesi için stop düğmesini mutlaka (1) pozisyonunda olması
gereklidir.
SEMAK
8 1
Makinanın Bakımı
İlaçlama aparatının teknik bakımı
— İlaçlama yaptıktan sonra, tankta kalan ilaç ve artıklarını temizleyin. Tankı ve diğer aksam ve parçaları yıkayın. Makinayı 3–4 dakika sadece su ile çalıştırın.
— Tozlama ve ilaçlamadan sonra tankın ağzını ve dış yüzeylerini iyice temizleyin.
— Temizledikten sonra tankın kapağını kapatın.
— Makine temizlendikten sonra 2–3 dakika yüksüz halde rölantide - depo boş iken çalıştırın.
Yakıt sisteminin Bakımı
— Yakıt karışımı toz ve su ile birleştiğinde motor problem çıkarır. Yakıt sistemini sık sık temizlemek gerekir.
— Artan yakıt, yakıt deposunda ve karbüratörde uzun süre kalırsa yakıt yapışkanlaşır ve yakıt sirkülâsyonu tıkanır. Bu da motorun doğru çalışmasına engel olur.
— Makine 3 günden uzun süre ile çalıştırılmayacaksa yakıt depodan boşaltılmalı, tekrar kullanılmadan önce mutlaka depo dışında çalkalanmak suretiyle yağ ve yakıt karışımının homojenitesi sağlanmalıdır.
Hava filtresi ve bujilerin bakımı
— Her gün çalışma bittikten sonra, hava filtresini temizleyin. Eğer ilaç, hava filtresinin süngerine yapışırsa, motorun gücünü azaltır. Lütfen özellikle bu duruma dikkat edin.
— Süngeri benzin ile yıkayın, süngeri iyice sıkın ve tekrar süngeri yerleştirin.
— Makinenin motorunda 2 zamanlı motor bujisi kullanılmaktadır.
Yakıtın Hazırlanması
DİKKAT: Motor 2 zamanlı olduğu için yakıt olarak yağ ve benzin karışımı kullanılmaktadır. Kullanılacak yağ kesinlikle ve sadece iki zamanlı motor yağı olmalıdır. Hatalı ve eksik yağ kullanımından oluşan hasarlar garanti dâhilinde değerlendirilmez. Uzun süre beklemiş bozuk, bayat benzin ve yakıt karışımları ile alkol katkılı benzinler makineye zarar verir. Bu bakımdan yakıtın hazırlanması konusunda satıcı ve servislere mutlaka danışın.
Yakıtınızı yalnız temiz kaplara boşaltın veya benzin deposu olarak kullanılmak için üretilmiş kaplar ve doğru bir ölçek kullanın. Yakıtın hazırlanmasında kesinlikle süper benzin ya da piyasa adıyla bio yakıtlar kullanmayın. Karışımda sadece normal kurşunsuz benzin kullanılmalıdır. 2 Zamanlı yağ üreticisinin yönergesinde belirtilen karışım oranına uygun miktarda yağ ve benzin karışımını hazırlayın. (Örneğin üzerinde
“1:50” ibaresi bulunan bir 2 zamanlı motor yağının gerekli karışım oranı 100 ölçek benzin için 2 ölçek yağın karıştırılması olarak açıklanabilir. Yani 5 Lt. Benzine 100 ml. iki zamanlı motor yağı karıştırılması uygun görülmektedir. (Makine ilk kez çalıştırılıyor ise bu oranı 5 litre benzin için 200 ml olarak düzenlemekte fayda olacaktır.) Benzer şekilde, piyasada yaygınlıkla satılan bir kısım 2 zamanlı motor yağları üzerinde “1:20” ibaresi bulunanlar için önerilen oran 5 litre benzin için 250 ml 2 zamanlı motor yağı
karıştırılmasıdır. (ilk çalıştırmada 350 ml) Karışımı belirtilen oranda hazırladıktan sonra bidonu içindeki yağ ve benzinin birbirlerine tam olarak karıştığından emin olana dek iyice çalkalayın. Süzgeçli bir huni yardımı ile karışımı makinenin yakıt deposuna doldurun.
Önemli Not: Yakıt yağ karışımını kesinlikle yakıt deposu içinde hazırlamayın. 3-4 günden fazla kullanılmadan bekleyen makinenin deposunda bekletilen yakıt karışımdaki yağ ve benzin ayrışacağından, yakıt kesinlikle depo dışına çıkartılıp çalkalanmadan makine çalıştırılmamalıdır. Uzun süre beklemiş bozuk, bayat benzin ve yakıt karışımları ile alkol katkılı benzinler makineye zarar verir. Lütfen güvenilir marka yağ ve benzin kullanın. Aksi takdirde motorunuzda yüksek tamir maliyetli hasarlar oluşabilir ve hatalı yakıt kullanımdan kaynaklanan oluşan her türlü hasar garanti haricinde değerlendirilir.
Makinenin Muhafazası
Makinenin uzun süre (2-3 haftadan fazla) kullanılmadan muhafazası durumunda makinanın dışını ıslak bezle silin ve kurulayın. Metal yüzeylere pas önleyici koruyucu bir sıvı uygulayın. Bujiyi yuvasından makine ile birlikte verilen takım kitinde yer alan buji anahtarı ile çıkartın. Buji yuvasından silindir içerisine koruyucu olarak 15 – 20 gr 2 zamanlı motor yağı dökün. Starter ipinden yavaşça çeyrek ip çekerek pistonun üst noktaya ulaşmasını sağlayın ve makine çalışma pozisyonunda zemine göre düz şekilde konumlanmış haldeyken bujiyi tekrar yuvasına takın.
Kelebek somunları sökün. Tankı çıkartın. İlaçlama ağzını, tankın içini ve dışını temizleyin. Tankı tekrar yerleştirin ve tankın kapağını kapatın. İlaç artıkları kalırsa ilaçlama ağzı doğru çalışmaz ve ilaçlar dökülür.
Dağıtıcı ucu çıkartın ve yıkayın ve her zamanki gibi saklayın. Yakıtı, yakıt deposundan ve karbüratörden boşaltın. Plastik örtü ile makineyi örtün kuru ve tozsuz bir yerde saklayın.
Makinanın Kullanımı
Motoru Çalıştırılmadan ÖnceDİKKAT: Makinanın ilk çalıştırması yetkili servis tarafından gerçekleştirilmelidir.
Makineyi çalıştırırken makinenin önünde durmayınız. İlaçlama girişini en düşük seviyeye getirin. Aksi takdirde ilaçlar etrafa dağılır. İlaçlama girişi kapalı bile olsa dağıtıcının önünde durmayın. İçinde kalan tozlar püskürebilir.
Kontrol
1) Bujilerin gevşek olup olmadığını kontrol edin.
2) Hava soğutma bölümünün kapalı olup olmadığını aşırı ısınmaya karşı kontrol edin 3) Hava filtresinin temiz olup olmadığı kontrol edin, aşırı yakıt tüketiminden kaçınmak için kontrol edilmelidir.
4) Bujinin sorunsuzluğundan emin olun.
5) Starteri 2–3 kere çekerek motorun normal çalışıp çalışmadığını kontrol edin.
Yakıt ilavesi
1. Yakıt ilavesini motoru durdurduktan sonra yapın.
2. Motoru gücünde kullanmak için 90 oktan kurşunsuz normal benzin ve 2 zamanlı motor yağı kullanın. Yakıt karışım oranının uygunluğundan emin olun. Yakıtı depoya koyarken benzin filtresi kullanılmalıdır.
2. Toz ilaçlar çabuk katılaştığından tankın içinde uzun süre bırakılmamalıdır.
3. Sıvı ilaçlama sırasında, ilaçlama tankının kapağı sıkıca kapatılmalıdır.
