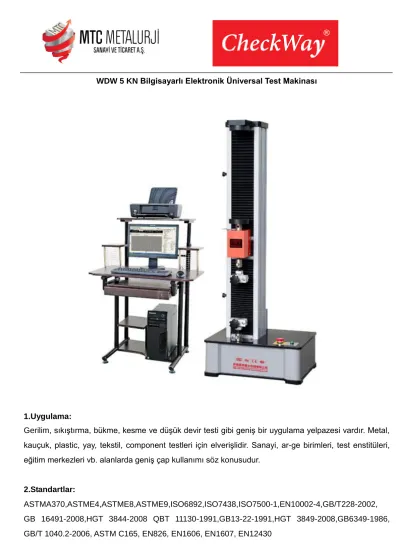

WDW 5 KN Bilgisayarlı Elektronik Üniversal Test Makinası

WDW 5 KN Bilgisayarlı Elektronik Üniversal Test Makinası

1.Uygulama:

Gerilim, sıkıştırma, bükme, kesme ve düşük devir testi gibi geniş bir uygulama yelpazesi vardır. Metal, kauçuk, plastic, yay, tekstil, component testleri için elverişlidir. Sanayi, ar-ge birimleri, test enstitüleri, eğitim merkezleri vb. alanlarda geniş çap kullanımı söz konusudur.

2.Standartlar:

ASTMA370,ASTME4,ASTME8,ASTME9,ISO6892,ISO7438,ISO7500-1,EN10002-4,GB/T228-2002,

GB 16491-2008,HGT 3844-2008 QBT 11130-1991,GB13-22-1991,HGT 3849-2008,GB6349-1986,

GB/T 1040.2-2006, ASTM C165, EN826, EN1606, EN1607, EN12430

3.Ana Teknik Parametreler:

Model WDW- 5

Maks. Yük 5 KN / 500kg

Yapı Tek sütünlü Çift alan (Çekme ve basma alanı) Kontrol Yöntemi Bilgisayarlı kontrollü

Yük Hassasiyeti 1 class

Yük Aralığı 2%～100%F·S

Deplasman Çözünürlüğü 0.01mm

Test Hızı 0.05-500mm/min

Çekme Alanı 600mm

Sıkıştırma Alanı 600mm

Güç Kaynağı AC220V±10%，50Hz

Tutucular Kama tipi, plaka tipi ve diğer tutucular

Ebatlar 520*390*1690mm

Ağırlık 124kg

4. Ana Birim Özellikleri:

4.1 Tek sütünlü, daha düşük gerilim, daha yüksek sıkıştırma, çift boşluklu yapı. Daha hafif ama daha sağlam 4.2 Test kuvvet ve deformasyon hızının kontrolünü hassas bir biçimde sağlanır.

4.3 Fotoelektrik kodlayıcı yüksek çözünürlük ve güçlü parazit giderici özelliğine sahip bir deplasman sensörü.

4.4 Kiriş hareketli aralığını kontrol etmek için kullanılan sınır mekanizması ile kalkan plaka, sensör hasarı önlemek için daha geniş hareket aralığı.

4.5 Tablo, hareketli kirişler yüksek kaliteli hassas işlenmiş çelik plakalardan üretilirmiştir. Sadece numune kırlımasından dolayı oluşan titreşimi düşürmekle kalmaz aynı zamanda sağlamlığı da arttırır.

4.6 Uzun ömürlü elektrik bileşenleri ve motor dönüşünden kaynaklanan ısının daha kolay tahliye edilmesi.

4.7 Ölçüm tekrarlanabilirliği sağlamak için çok gelişmiş ana ünite sertliği 4.8 Cıvata tipi tutucu kurulum ile daha kolay tutucu değişimi.

5. Yazılım Fonksiyonu:

5.1 Tanımlı Fonksiyon: Farklı kullanıcı tipleri, malzeme özellikleri, test standartları, dil seçenekleri, esnek test programı ayarları ile test gereksinimlerini karşılamak.

5.2 Girdi Fonksiyonu: Test başlamadan önce numune parametreleri girilir. Numune parametreleri tek tek yada toplu olarak girilebilir, testten önce yada testten sonra numune parametreleri değiştirlebilir.

5.3 Veri işleme sorgu fonksiyonları: Veri sorgu, yazdırma, veri taşıma fonksiyonları test verisinin doğrılığunu sağlar. Malzeme test verisinin özelliklerini ve doğasını yansıtır.

5.4 Eğri Analiz Fonksiyonu: Tüm malzeme özellikleri veri eğrisi tarafından yansıtılabilir. Veri eğri analiz fonksiyonu malzeme testi özelliklerini daha iyi anlamanıza yardımcı olur.

6. Yazılım Özellikleri

6.1 Otomatik sıfırlama: Test başladıktan sonra otomatik sıfırlama.

6.2 Otomatik kalibrasyon：Sistem otomatik olarak kalibrasyonun değer doğruluğunu gerçekleştirir.

6.3 Otomatik geri dönüş：Test bttikten çapraz kiriş başlama pozisyonuna geri dönecektir.

6.4 Otomatik vites değişimi: Yükeleme boyutuna göre otomatik olarak uygun aralığa geçerek test verisi doğruluğunu sağlar.

6.5 Otomatik hız değişimi：Çapraz kiriş hızı test sırasında önceden ayarlanmış programa göre otomatik olarak yada elle değiştirilebilir.

6.6 Otomatik Kayıt: Veri yönetim yolu benimsenerek, test verisi ve eğrisi otomatik olarak testten sonra kaydedilir.

6.7Oto hesaplama：Test bittiğinde, otomatik olarak elastik modülünü, akma mukavemetini, orantısız uzama stresini vb.

hesaplar ve analiz eder. Ayrıca yapay düzeltme analiz sonuçlarını analiz ederek doğruluğu geliştirir.

6.8 Görüntüleme şekli: Test süreci ile birlikte veri ve eğrilerin dinamik görünümü.

6.9 Sonuç kıyaslama: Birden fazla test eğrisi için örnek bir dizi karşılaştırma sunar.

6.10 Eğri seçimi：gerilim – gerinim, kuvvet – deplasman, kuvvet – zaman, kuvvet – deformasyon, deplasman – zaman ve diğer eğriler seçilerek görüntülenebilir ve yazdırılabilir. Gözlem yapmak için yakınlaştırarak ve uzaklaştırarak dikey veya yatay olarak gerçek zamanlı yüksek hızda örnekleme yapılabilir.

6.11 Test standartı: 40 çeşit ulusal standart veya test yöntemine entegre cihaz farklı müşteri ihtiyaçlarını karşıyabilmektedir.

6.12 Test raporu: Kullanıcının tercih ettiği formata göre, EXCEL kullanılarak veriler ve raporlar derlenebilir.

6.13 Limit koruma: Mekanik ve programlanabilir 2 seviye limit koruma fonksiyonu.

6.14 Aşırı yük koruma: İki dereceli aşırı yük koruma.

Çapraz kiriş hareketli aşırı yük: yük maksimum ölçek değerinin %0.2-0.5’ini aştğında otomatik olarak durur.

Test overload: when the load exceeds 2-5% maximum value of the each file, automatic stop

6.15 Diğer korumalar：Aşırı yük, aşırı akım, aşırı voltaj, with overload, over current, over voltage, deplasman üst ve alt ve acil stop koruma fonksiyonu

Yazılım Arayüzü：

7.Konfigürasyon:

İsim Adet Resim Açıklamalar

Yüksek dayanımlı çerçeve tipi ana ünite 1 set

Yüksek hassasiyetli ark senkron yavaşlama sistemi 1 suit

Standart

Extensometer

Extensometer

Plastik ve kaucuk malzemelerin hassas uzamasını ölçmek için kullanılır.

OPSİYONEL

WITH MAX DEFORMATION:

800MM, GAUGE LENGTH:

10MM

çekme fikstür 1 pc

Yuvarlak çekme fikstürü Φ8 mm

Düz Numune Çekme Fikstürü :8 mm

sıkıştırma fikstür 1 pc Φ100 mm

Bükme fikstürü 1 pc

OPSİONEL

OMRON-Colin fotoelektrik kodlayıcı 1 pc Standart

servo motor ve Control system 1set

 NCS – SERVO MOTOR (STANDART)

 Panasonic(Japon) AC servo motor

(opsional)

 Panasonic driver (Japon)(PC kontrollü) (opsional)

yük sensörü

1 pc

Standart

Lenovo bilgisayar 1set

Standart

HP printer 1 set

HS-max test yazılımı

1 suit
