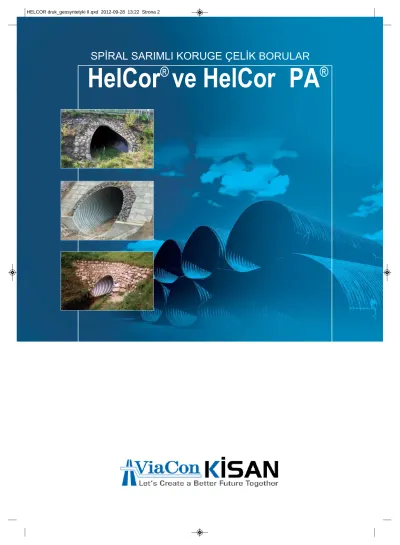

HELCOR druk_geosyntetyki II.qxd :22 Strona 2. SPİRAL SARIMLI KORUGE ÇELİK BORULAR HelCor ve HelCor PA

SPİRAL SARIMLI KORUGE ÇELİK BORULAR

HelCor ^® ve HelCor PA ^®

1. Giriş

Koruge çelik boruların tarihçesi, ABD’de üretimine başlandığı tarih olan 1896’ya dayanmaktadır. İlk spiral sarımlı koruge çelik borular aynı zamanda Rusya’da üretilmiş ve bu üründen 1300 metres, burada demiryolu hatları altında menfez olarak kullanılmıştır. Avrupa’da, bu borular daha ileri tarihlerde ortaya çıkmış ve o zamandan bu yana, tasarımcılar ve yükleniciler arasında gittikçe artan bir popülerliğe sahip olmuştur.

2. Uygulama

ViaCon Kisan tarafından üretilen spiral sarımlı koruge çelik borular HelCor®

ve boru kemerleri HelCor PA®, inşaat mühendisliğinde kullanılan aşağıdaki komple sistemleri oluştururlar:

- karayolları ve demiryolları menfezleri - yeraltı geçişleri

- ekolojik geçişler - hidroteknik yapılar

- mevcut eski yapıların yeniden astarlanması

Spiral sarımlı borulardan oluşan komple sistemlere dirsekler veya T- bağlantılarının yanı sıra menholler, kontrol bacaları vs. gibi ek elemanlar da dahildir. Avrupa Standardı EN 1991-2:2007 uyarınca HelCor® ve HelCor PA® boruları her türlü karayolu ve demiryolu (V=200 km/saat) yük sınıfında mühendislik yapıları olarak kullanılabilmektedir.

HelCor® ve HelCor PA® boruları, Polonya Karayolu ve Köprü Araştırma Enstitüsü (IBDiM) tarafından düzenlenmiş Teknik Onay Belgesin sahiptir.

HelCor® ve HelCor PA® boruları, Polonya Merkezi Madencilik Enstitüsü (GIG) tarafından toprak çökmesi olan alanlarda kullanım konusunda onaylanmıştır.

HelCor® ve HelCor PA® ürünlerinin döşenme süresi beton borulara göre çok daha kısadır. Kolay ve hızlı montaj, menfezler veya diğer yapıların inşaatı için gerekli sürenin sınırlandırılmasına yardımcı olmakta ve hem kış aylarında hem de trafik durdurulmaksızın menfez inşaatı olanağını sağlamaktadır. HelCor® ve HelCor PA® kullanılarak yapılan menfez inşaatları geleneksel beton menfezlere göre çok daha düşük maliyetlidir.

Borular Hendek’te (Sakarya) üretilmektedir.

HelCor® ve HelCor PA® borularının çelik mekanik özellikleri

Çelik sınıfı Standart Akma Noktası Re Çekme Dayanımı Rm Uzama A80min

[MPa] [MPa] [%]

DX51D EN

10346

- 270 to 500 22

S250GD 250 330 19

3. Çelik

HelCor® ve HelCor PA® borularının ve kuplaj bantlarının üretiminde kullanılan çelik aşağıdaki Avrupa Standartlarına uygundur:

- EN 10346:2011 „Sıcak Daldırmayla Sürekli olarak Kaplanmış Çelik Yassı Mamüller– Teknik teslim şartları”

Çelik, yukarıda anılan standartlara uygun olarak, koruyucu kaplamalı rulolar halinde sevk edilir:

- Her iki tarafta 600 g/m² çinko kaplama, her bir tarafta 42pm eşdeğeri - Her iki tarafta 1000 g/m² çinko kaplama, her bir tarafta 70pm eşdeğeri

- Her iki tarafta 600 g/m² çinko kaplama, her bir tarafta 42 pm eşdeğeri, yalnız tek veya her iki tarafta ek 250 pm polimer film

(Trenchcoat^TMveya W-Protect^TM ) ile birlikte HelCor® ve HelCor PA® boruları, iki korugasyon tipinde olmak üzere 1.25 mm ila 3.5 mm arasında kalınlıklarda çelik şeritlerden üretilmektedir:

- D1 - 68 x 13 mm - D3 - 125 x 26 mm

4. Üretim

HelCor® boruları, 300 mm ile 3600 mm arasında çaplara sahip, yuvarlak koruge şekilli çelik şeritlerin soğuk şekillendirmesiyle üretilmektedir.

Borunun şekillendirilmesi sırasında, boru bütünlüğünün sağlanması amacıyla bir kilitli ek yapılmaktadır.

HelCor Boru Kemerleri (PA)®, hidrolik krikolar kullanılarak HelCor® borularının kontrollü mekanik deformasyonu ile üretilmektedir.

3.

5. Bölüm uzunlukları ve kuplaj bantları

HelCor® borularının standart uzunlukları 6 m, 7 m ve 8 m’dir. Ancak, üretim her boyda boru üretimine uygundur.

Boru-kemerler 10 m uzunluğa kadar üretilmektedir (standart uzunluk 6 m’dir).

Tipik olarak borular, eğim ve verevlik açısına uygunluk sağlanacak şekilde projeye uygun olarak fabrikada eğimli kesilir. Kesilen uçlar korozyona karşı koruma altına alınır. Borunun proje uzunluğunun elde edilmesi amacıyla, birkaç segment kuplaj bantlarıyla birleştirilir. Kuplaj bantları düz veya korugeli çelikten imal edilir. Borunun çapı ve kullanım amacına bağlı olarak, farklı tür ve genişliklerde kuplaj bantları kullanılmaktadır:

TİP 1: cıvata bağlantılı düz–300-1400 mm çapları için

TİP 2: cıvata bağlantılı spiral sarımlı koruge–300–3600 mm çapları için

TİP 3: tüpler içinde cıvata bağlantılı spiral sarımlı koruge (yeniden astarlama için) TİP 4: boruların yeniden korugeli uçlarla bağlantısı için dairesel koruge

6. Geometrik ve hidrolik parametreler

HelCor® borularının kuplaj bandı çapı ve HelCor PA®

boyutları, boru kemer çapraz kesitinin boru çapı veya açıklığı/yüksekliğine bağlıdır.

HelCor® ve HelCor PA® borularının ilgili çaplar/boyutlarıyla ilgili kalınlık parametreleri aşağıdaki tabloda verilmiştir. Standart sac kalınlığı kalın punto ile yazılmıştır; ancak, farklı sac kalınlıklarından boru üretimi de mümkündür.

Çap [mm]

Çapraz kesit [m2]

Koruge

Çinko kaplama Sac kalınlığı * Ağırlık

[mm] [kg/m]

Çinko kaplama + trençkot tabakası Sac kalınlığı *

[mm]

Ağırlık [kg/m]

300 0,07 D1 1,5 13,0 1,6 14,4

400 0,12 D1 1,5 17,3 1,6 19,2

500 0,19 D1 1,5 21,7 1,6 24,0

600 0,28 D1 1,5 / 2,0 34,7 1,6 / 2,0 35,7

700 0,38 D1 1,5 / 2,0 40,5 1,6 / 2,0 41,7

800 0,50 D1 1,5 / 2,0 46,2 1,6 / 2,0 47,7

900 0,63 D1 1,5 / 2,0 52,0 1,6 / 2,0 53,6

1000 0,79 D1 / D3 1,5 / 2,0 / 2,5 57,8 1,6 / 2,0 / 2,5 / 2,7 59,6

1100 0,95 D1 / D3 2,0 / 2,5 63,6 2,0 / 2,5 / 2,7 65,5

1200 1,13 D1 / D3 2,0 / 2,5 69,4 2,0 / 2,5 / 2,7 71,5

1300 1,32 D1 / D3 2,0 / 2,5 75,1 2,0 / 2,5 / 2,7 77,4

1400 1,54 D1 / D3 2,0 / 2,5 / 3,0 106,5 2,0 / 2,5 / 2,7 109,1

1500 1,76 D1 / D3 2,0 / 2,5 / 3,0 114,1 2,0 / 2,5 / 2,7 116,9

1600 2,01 D1 / D3 2,0 / 2,5 / 3,0 121,7 2,0 / 2,5 / 2,7 124,7

1700 2,27 D1 / D3 2,0 / 2,5 / 3,0 129,3 2,0 / 2,5 / 2,7 132,5

1800 2,54 D1 / D3 2,5 / 3,0 / 3,5 164,3 2,5 / 2,7 / 3,0 / 3,5 167,7

1900 2,83 D3 2,5 / 3,0 / 3,5 173,5 2,5 / 2,7 / 3,0 / 3,5 177,0

2000 3,14 D3 2,5 / 3,0 / 3,5 182,6 2,7 / 3,0 / 3,5 186,3

2100 3,46 D3 2,5 / 3,0 / 3,5 191,7 2,7 / 3,0 / 3,5 195,6

2200 3,80 D3 2,5 / 3,0 / 3,5 200,8 2,7 / 3,0 / 3,5 205,0

2300 4,15 D3 2,5 / 3,0 / 3,5 210,0 2,7 / 3,0 / 3,5 214,3

2400 4,52 D3 2,5 / 3,0 / 3,5 219,1 2,7 / 3,0 / 3,5 223,6

2500 4,91 D3 3,0 / 3,5 266,3 3,0 / 3,5 271,0

2600 5,30 D3 3,0 / 3,5 276,9 3,0 / 3,5 281,8

2700 5,72 D3 3,0 / 3,5 287,6 3,0 / 3,5 292,6

2800 6,15 D3 3,0 / 3,5 298,2 3,0 / 3,5 303,5

2900 6,60 D3 3,0 / 3,5 308,9 3,0 / 3,5 314,3

3000 7,06 D3 3,0 / 3,5 319,5 3,0 / 3,5 325,1

3100 7,55 D3 3,5 330,2 3,5 336,0

3200 8,04 D3 3,5 340,8 3,5 346,8

3300 8,55 D3 3,5 351,5 3,5 357,7

3400 9,08 D3 3,5 362,1 3,5 368,5

3500 9,62 D3 3,5 372,8 3,5 379,3

3600 10,18 D3 3,5 383,4 3,5 390,2

Aynı su seviyesi için boru-kemer şekli, aynı yükseklikteki yuvarlak boruya göre %65 ila %100 arasında daha iyi akış kapasitesine sahiptir.

Tip Açıklık/

Yükseklik [m]

Çapraz kesit [m2]

İkame

çap** [mm] Korugasyon

Çinko kaplama Çinko kaplama

Sac kalınlığı * [mm]

Ağırlık [kg/m]

Sac kalınlığı * [mm]

Ağırlık [kg/m]

HCPA-01 1,34/1,05 1,13 1 200 D1 2,0 / 2,5 86,7 2,0 / 2,5 / 2,7 88,8

HCPA-02 1,44/0,97 1,10 1 210 D1 2,0 / 2,5 87,4 2,0 / 2,5 / 2,7 89,6

HCPA-03 1,49/1,24 1,46 1 360 D1 2,0 / 2,5 98,3 2,0 / 2,5 / 2,7 100,7

HCPA-04 1,62/1,10 1,42 1 350 D1 2,0 / 2,5 97,5 2,0 / 2,5 / 2,7 99,9

HCPA-05 1,65/1,38 1,82 1 510 D1 2,0 / 2,5 109,1 2,0 / 2,5 / 2,7 111,8

HCPA-06 1,80/1,20 1,70 1 510 D1 2,5 / 3,0 130,9 2,5 /2,7 /3,0 133,6

HCPA-07 1,80/1,50 2,15 1 650 D1 2,5 / 3,0 143,0 2,5 /2,7 /3,0 146,0

HCPA-08 1,84/1,39 2,04 1 620 D1 2,5 / 3,0 140,4 2,5 /2,7 /3,0 143,3

HCPA-09 1,84/1,48 2,16 1 660 D1 2,5 / 3,0 143,9 2,5 /2,7 /3,0 146,9

HCPA-10 1,89/1,55 2,32 1 720 D1 2,5 / 3,0 149,1 2,5 /2,7 /3,0 152,2

HCPA-11 1,91/1,46 2,23 1 700 D1 2,5 / 3,0 147,4 2,5 /2,7 /3,0 150,4

HCPA-12 1,95/1,32 2,04 1 640 D1 2,5 / 3,0 142,2 2,5 /2,7 /3,0 145,1

HCPA-13 2,01/1,59 2,55 1 810 D1 2,5 / 3,0 156,9 2,5 /2,7 /3,0 160,1

HCPA-14 2,04/1,49 2,41 1 770 D1 2,5 / 3,0 153,5 2,5 /2,7 /3,0 156,6

HCPA-15 2,10/1,45 2,42 1 810 D1 2,5 / 3,0 156,9 2,5 /2,7 /3,0 160,1

HCPA-16 2,10/1,55 2,59 1 830 D1 3,0 158,7 2,7 / 3,0 161,9

HCPA-17 2,14/1,64 2,74 1 920 D1 3,0 166,5 2,7 / 3,0 169,9

HCPA-18 2,16/1,62 2,80 1 920 D1 3,0 166,5 2,7 / 3,0 169,9

HCPA-19 2,20/1,71 2,99 1 960 D1 3,0 169,9 2,7 / 3,0 173,4

HCPA-20 2,23/1,68 2,93 1 960 D1 3,0 169,9 2,7 / 3,0 173,4

HCPA-21 2,28/1,70 3,03 2 010 D3 3,5 214,1 3,5 217,8

HCPA-22 2,35/1,77 3,28 2 060 D3 3,5 219,4 3,5 223,3

HCPA-23 2,35/1,73 3,16 2 040 D3 3,5 217,3 3,5 221,1

HCPA-24 2,37/1,83 3,45 2 060 D3 3,5 219,4 3,5 223,3

HCPA-25 2,48/1,79 3,47 2 140 D3 3,5 227,9 3,5 231,9

HCPA-26 2,49/1,83 3,61 2 160 D3 3,5 230,1 3,5 234,1

HCPA-27 2,55/1,86 3,73 2 200 D3 3,5 234,3 3,5 238,4

HCPA-28 2,58/1,94 3,97 2 260 D3 3,5 240,7 3,5 244,9

HCPA-29 2,60/1,93 3,97 2 260 D3 3,5 240,7 3,5 244,9

HCPA-30 2,75/1,95 4,20 2 355 D3 3,5 250,8 3,5 255,2

HCPA-31 2,76/2,05 4,48 2 400 D3 3,5 255,6 3,5 260,1

HCPA-32 2,80/2,01 4,43 2 400 D3 3,5 255,6 3,5 260,1

HCPA-33 2,84/2,02 4,58 2 430 D3 3,5 258,8 3,5 263,4

HCPA-34 2,95/2,04 4,69 2 510 D3 3,5 267,3 3,5 272,0

HCPA-35 2,96/2,16 5,06 2 550 D3 3,5 271,6 3,5 276,4

HCPA-36 2,97/2,00 4,57 2 490 D3 3,5 265,2 3,5 269,9

HCPA-37 3,08/2,08 4,94 2 580 D3 3,5 274,8 3,5 279,6

HCPA-38 3,14/2,27 5,63 2 710 D3 3,5 288,6 3,5 293,7

HCPA-39 3,17/2,06 5,12 2 620 D3 3,5 279,1 3,5 284,0

HCPA-40 3,23/2,12 5,41 2 680 D3 3,5 285,4 3,5 290,5

HCPA-41 3,23/2,15 5,39 2 710 D3 3,5 288,6 3,5 293,7

HCPA-42 3,28/2,17 5,67 2 720 D3 3,5 289,7 3,5 294,8

HCPA-43 3,33/2,23 5,97 2 800 D3 3,5 298,2 3,5 303,5

HCPA-44 3,33/2,39 6,29 2 870 D3 3,5 305,7 3,5 311,1

HCPA-45 3,35/2,19 5,65 2 790 D3 3,5 297,2 3,5 302,4

HCPA-46 3,38/2,25 5,60 2 825 D3 3,5 300,9 3,5 306,2

HCPA-47 3,49/2,27 6,28 2 880 D3 3,5 306,8 3,5 312,1

HCPA-48 3,52/2,49 6,91 3 000 D3 3,5 319,5 3,5 325,1

HCPA-49 3,65/2,39 6,85 3 040 D3 3,5 323,8 3,5 329,5

HCPA-50 3,67/2,61 7,52 3 160 D3 3,5 336,6 3,5 342,5

* Sac kalınlığı toleransları EN 10143:1997 standardına göre verilmiştir.

** Boru kemeri öncesindeki boru çapı

Farklı boyut ve sac kalınlıkları için lütfen Teknik Departmanla temasa geçiniz. 5.

HelCor® borularının üretim toleransları

Parametre Birim Kabul edilebilir

toleranslar

Çap sapması Nominal çap yüzdesi ± 1,5

Geri dolgu sonrası

çap deformasyonu Boru çapı yüzdesi ± 2,0

HelCor PA® borularının üretim toleransları

Parametre Birim Kabul Edilebilir

Toleranslar

68 x 13 boru korugasyonu boyut sapması

Nominal eşdeğer çap

yüzdesi ± 2,0

125 x 26 boru korugasyonu boyut sapması

Nominal eşdeğer çap

yüzdesi ± 5,0

Geri dolgu sonrasında boyutsal deformasyon

Nominal eşdeğer

çap yüzdesi ± 2,0

7. Toleranslar

HelCor® ve HelCor PA® ürünlerinin üretim toleransı proje uzunluğunun ±%0.5’idir.

Kuplaj bandı ile bağlanmış iki boru arasındaki açıklık 30 mm’yi geçmemelidir.

8. Dayanıklılık

HelCor® ve HelCor PA® borularının korozyon koruması tipi menfezin dayanıklılığını belirler.

ViaCon Kisan, her türlü çevre ortamında en ekonomik şekilde uzun süreli menfez kullanımına izin veren üç korozyon koruması türünü sunmaktadır.

Trençkot (trenchcoat) olarak adlandırılan, çeliğin polimer film ile kaplanması ABD’de bulunmuş ve patentlendirilmiş bir teknik olup, 1974’ten bu yana ABD’de ve 1998 başından itibaren Avrupa’da kullanılan bir tekniktir. Çinko kaplamalı çelik şerit, tamamen kontrollü bir fabrika içi işlemle polimer folyo ile kaplanır. Bunun sonucunda, çok pürüzsüz ve yüksek düzeyde tutucu bir polimer film tabakası ile galvanize kaplama korunur. Üretim süreci EN 10169-1+A1:2012 (W-Protect^TM) ve ASTM 742 (Trenchcoat^TM) standartlarına uygundur.

Trenchcoat ^TM borunun tek tarafına veya her iki tarafına uygulanabilir. Bu işlemle elde edilen koruma çinko ve çelikteki doğal korozyonu önlemenin en iyi yoludur ve aynı zamanda mekanik hasar ve kimyasal korozyona karşı da koruma sağlar. Araştırma bulguları, Trenchcoat^TM filmin agresif kimyasallara karşı mükemmel bir direnç sağladığını göstermektedir.

Boyama ile ek

korozyon koruması

Özel durumlarda, galvanizli boruların 400µm kalınlığa kadar olan boya ile korunması mümkündür. Lütfen Teknik Departmanımız veya yerel bayi/temsilcimizle temasa geçiniz.

Günümüzde bu, menfez pazarındaki mevcut en iyi korozyon korumasıdır. Çoğu çevre koşullarında 100 yılı aşkın bir kullanım ömrünü garanti etmektedir.

Trenchcoat^TM dielektrik dayanımı 86,6 kV/mm olup, bu 250 pm kalınlık için 21,6 kV anlamına gelmektedir. Bu değer, yeraltı elektrikli demiryolu hatları içindeki kaçak akım değerlerinin oldukça üstündedir.

Trenchcoat ^TM kullanılması, kaçak akımların sebebiyet verebileceği korozyona karşı %100 koruma sağlamaktadır.

9. Boru ucu finişleri

HelCor® ve HelCor PA® borularının kullanılması, her iki ucun istenen eğime uygun şekilde ve gereken açı ile uygulama yapılmasına olanak tanır. Eğri kesim, tam eğrili veya kademeli eğrili olmak üzere bir uçta veya her iki uçta uygulanabilir.

Giriş ve çıkış alanlarındaki set eğimleri, çeşitli yöntemlerle takviye edilebilirler:

Dikey uçlu boru:

- dikey takviyeli beton başlık duvarı - Gabyonlardan yapılmış dikey duvar

Eğri uçlu boru:

- kum-çimento karışımı üzerine yerleştirilmiş beton veya taş bloklarla eğimin takviyesi

- perfore beton panellerle takviye - taş anroşman ile takviye - donatılı beton çemberle takviye

Menfezin her iki giriş/çıkış tarafının (menfez ve karayolu ekseni kesişme açısı ≠ 90° iken) dikey veya eğri kesimli olması mümkündür. İzin verilebilir azami eğiklik açısı 55°dir.

Özel durumlarda, eğri kesimin olduğu alanda ek takviyenin yapılması gerekmektedir.

7.
